云南有色金属湿法冶金技术理论与应用

有机相中脱氯的方法 1020

 0

本发明公开了一种有机相中脱氯的方法，将锌负载有机相进行四级逆流洗涤，在四级逆流洗涤的二级洗过程中，在二级洗中的水相循环池中加入碱溶液，使所述二级洗的水相循环池中的调节循环液PH值在6.5‑7.0,所述调节循环液与在二级洗中的锌负载有机相混合后水相PH5.0，出口一级洗水PH3.5；本发明脱氯率高且可以除到极低水平，可实现闭路循环,发展循环经济，大幅降低锌反萃后液中的氯，明显改善工作环境，提高锌片质量，降低电解成本，可适当降低原料对氯的要求，可拓展原料来源。

废铅蓄电池回收铅的方法 830

 0

本发明公开了一种废铅蓄电池回收铅的方法，包括以下步骤：a、配制转化液；b、将废铅蓄电池料缓慢投入转化液置于反应釜中，60～65℃下反应30～45分钟，废铅蓄电池料中的二氧化铅转化为二价铅硫酸铅，过滤，滤渣为转化渣，溶液为转化后液；c、转化渣投入到40～50℃、浓度100～120g/l的氯化钠溶液中，加锌片，振荡浸出30～40分钟，过滤浸出液，滤液为含硫酸锌的置换浸出液，分拣剩余的锌片，余下的为海绵铅；d、置换浸出滤液萃取-电解回收锌；e、海绵铅经压团、熔铸，制得成品铅。本发明采用湿法铅回收工艺，相对于传统的火法回收，工艺简单，回收率高，可达98%，能耗小，大大降低了生产成本。

含钼镍黑色页岩中钼镍的分离方法 1056

 0

本发明涉及一种含钼镍黑色页岩中钼镍的分离方法，属于冶金化工技术领 域。本方法工艺为：先将含钼镍黑色页岩破碎磨细后，加入碱性物料调浆，在 压力釜中氧压碱浸出，过滤后得到含钼浸出液和含镍浸出渣，一段含钼浸出液 经沉钼处理即得钼酸铵；然后对一段浸出渣硫酸调浆，压力釜中二段氧压酸浸 出，过滤后得到含镍浸出液和二段浸出渣，二段含镍浸出液经净化除铁、蒸发 浓缩得到硫酸镍。本发明无焙烧工序，避免了SO2等烟气对环境的污染；通过 两段氧压浸出，有利于钼和镍生成钼酸钠和硫酸镍进入不同溶液而富集，可较 好分离和回收钼、镍，并得到合格尾渣，是一种强化转化的清洁生产技术，且 其主体工艺不受矿物组成的变化而制约。

并联循环连续电积脱砷法 922

 0

并联循环连续电积脱砷法，电解液在电积脱砷槽 之间为并联循环式流动，加热循环液，温度控制在60～66℃， 对电积脱砷过程进行全面补液，补给液流量与排出液流量相 等，补给液流量控制在1～20m3/h 之间，补给 液铜砷控制在Cu∶As＝1.5～3∶1～1.5；部分电解槽作为终点 槽，终点槽排出溶液铜离子浓度控制在 Cu2+＝0.5～2.5g/L，通过控制脱 砷补给液、循环液、终点排出液，使脱砷过程中砷与铜形成砷 铜合金Cu2As、 Cu3As，且尽可能生成 Cu2As。

含钙镁脉石氧化铜矿的处理方法 848

 0

一种含钙镁脉石氧化铜矿的处理方法，针对结合率高、钙镁碳酸盐脉石矿物含量高的氧化铜矿，先通过浮选将矿石分类成含铜碳酸盐和含铜硅酸盐，再用硫酸浸出含铜硅酸盐中的铜，用氨浸出含铜碳酸盐中的铜，浸出液经过萃取反萃后混合，进行电解得电解铜，属于选矿冶金技术领域。该方法选冶结合，优势互补，高效回收利用目前无法处理的含钙镁碳酸盐脉石结合氧化铜矿，同时减少二氧化碳、硫酸钙镁等废弃物的排放，具有良好的经济效益和环境效益。

降低高锡钨精矿中锡浸出率的方法 1052

 0

本发明涉及一种降低高锡钨精矿中锡浸出率的方法，是在以高锡钨精矿为原料制备APT过程中，控制高锡钨精矿中锡浸出率的方法。在进行碱浸出前将高锡钨浸矿进行氧化焙烧预处理，使易被碱溶解的Cu2FeSnS4完全转化为不易被碱溶解的锡石（SnO2），从而使锡在进行碱浸出钨时能够被固化在浸出渣中。本发明不仅能够有效降低高锡钨精矿中杂质锡的浸出率，使进入粗钨酸钠溶液中的锡杂质显著降低，同时可减少除锡工序和原材料消耗，对提升产品质量，降低生产成本具的重要价值。

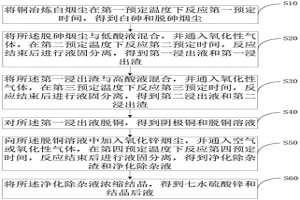

铜冶炼白烟尘的处理方法 741

 0

本发明公开了一种铜冶炼白烟尘的处理方法，其包括步骤：低温挥发、一级氧化浸出、二级氧化浸出、脱铜处理、净化除杂、浓缩结晶。本发明通过采用低温挥发工艺使95％以上的砷挥发富集，在低温下实现其与烟尘中有价金属的高效分离，为短流程、低成本高效回收烟尘中铜、铅、锌、铅、银、铋等有价元素提供了可能，脱砷烟尘采用两段常压氧化浸出处理后，可使铜、锌等有价金属得到高效浸出和富集，再经脱铜处理、净化除杂、浓缩结晶等工序处理后可实现铜、锌的高效回收。

掺杂石墨烯的锌电积用铅银合金阳极制备工艺 1023

 0

本发明涉及一种掺杂石墨烯的锌电积用铅银合金阳极制备工艺，属于锌电解技术领域，本发明所述的掺杂石墨烯的锌电积用铅银合金阳极是将预先熔炼好的Pb‑5.0%Ag合金进行高能球磨制备成合金粉体，并与0.5%石墨烯粉末进行配料混合；将混合均匀的粉末压制成坯体，在保护气氛下进行烧结，烧结完成后进行自然冷却值得。本发明对生产设备要求低，不需要对阳极进行轧制加工，成品率高，制备流程短；制备的阳极板有着耐腐蚀性好、电阻率低、使用寿命长、电锌纯度高等优点，可代替传统铸造轧制Pb‑Ag阳极。

电解锰渣的固化处理方法 1083

 0

本发明涉及一种电解锰渣的固化处理方法，属环保技术领域；将电解锰渣与碱性工业废渣磷渣、矿渣、高钙粉煤灰、复合碱性药剂、水等配合，混合搅拌，并在搅拌过程中回收氨气，经固化处理后的电解锰渣送至渣库堆存；该方法原料来源广泛，既减少碱性药剂的用量，降低电解锰渣处理成本，同时实现以废治废的无害化处理。

铅基复合材料及其制备方法和应用 631

 0

本发明提供了一种铅基复合材料及其制备方法和应用，所述铅基复合材料包含由铅组分构成的壳结构，以及所述壳结构包裹的由二氧化锰组分构成的核结构。实施例结果表明，本发明提供的铅基复合材料的表面显微硬度范围为59.3～70.7Hv，截面显微硬度范围为65.5～78.3Hv，二氧化锰在铅中的加入提高了铅的表面显微硬度和截面显微硬度达到一倍以上；本发明提供的铅基复合材料在锌电积模拟体系测试中电流密度为0.05A/cm²时的析氧电位范围为1.70～1.85V，使用寿命范围为48000～65600h，催化活性好，使用寿命长。

从锡电解阳极泥中使锡与锑、铋、砷、铜分离的方法 1069

 0

本发明提供一种从锡电解阳极泥中使锡与锑、铋、砷、铜分离的方法，通过将锡电解阳极泥磨细，将锡电解阳极泥与氧化剂混合，再加入NaOH溶液，置于一定压力和温度下，搅拌得到溶出浆液；再进行过滤，得到锡酸钠溶液进行自然冷却至室温，然后过滤，通入二氧化碳或加入NaHCO3进行分解所得滤液后过滤，得到碱溶液和二氧化锡。该方法解决了锡阳极泥中锡锑难分离的问题，同时锡阳极泥中的其他有价金属在后续能够得到顺利回收，与酸法处理阳极泥相比，其另一个显著优点是此种方法综合利用阳极泥的过程中避免了废液、废气的排放；该工艺流程短，设备简单，节能环保，是一种值得运用和推广的方法。

从冶炼渣中回收钪和铝的方法 769

 0

本发明公开一种从冶炼渣中回收钪和铝的方法，属于二次资源回收技术领域，各类含钪冶炼渣中都含有大量的CaO、SiO2、Al2O3、MgO等杂质氧化物，本发明在适宜真空度以及蒸馏温度下仅利用真空蒸馏步骤有效分离渣中绝大多杂质，得到富集钪和铝的残留物，工艺简单、易操作和掌握。

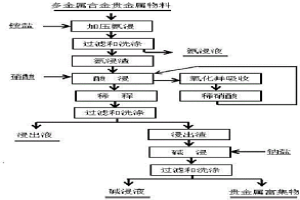

从多金属合金物料中集贵金属的方法 987

 0

本发明公开了一种从多金属合金物料中集贵金属的方法。该工艺是将多金属合金物料与铵盐混合，置于高压反应釜中进行加压浸出主金属铜和镍，浸出结束后，进行过滤和洗涤，分别得到浸出液和氨浸渣，浸出液作为铜镍回收原料；氨浸渣加入硝酸在密闭钛反应釜中浸出，浸出一段时间，加热浓缩和蒸发残余的硝酸，当浓缩至粘稠状时，停止加热，同时加入水稀释，经过滤和洗涤，分别得到浸出液和酸浸渣，浸出液含有铅等，作为回收铅的原料，浸出渣含有锑、金、铂、钯等；采用加压碱浸脱出锑，经过滤和洗涤，得到碱浸液和碱浸渣，贵金属进入渣中，贵金属得到有效富集。本方法过程操作简单、设备成熟、环境友好、生产成本低、贵金属富集比高，产业化应用前景好。

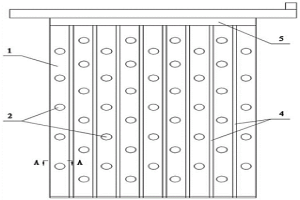

低变形高电效电解锌用阳极板及其制备方法 683

 0

本发明公开一种低变形高电效电解锌用阳极板及其制备方法。制备方法包括合金熔炼、连续铸挤、剪板、冲孔、拼板焊接、横梁焊接步骤，得成品阳极板；连续铸挤是将熔化的铅合金导入连续挤压机的轮槽中铸挤，得带凹槽铅板条；剪板是将带凹槽铅板条按阳极板的板面长度剪裁成若干条；拼板焊接是按阳极板的板面宽度，将已裁剪的带凹槽铅板条进行横向拼接后焊接，得极板。本发明通过连续挤压成型，可避免成分偏析和减少加工缺陷，且一次挤压成型还缩短了极板加工工序，从而降低加工成本；拼板焊接的方式不受模具及加工设备限制，可制备任意规格的阳极板，且加工内应力小，可降低板面变形；带凹槽的板面比表面积大，可提高阳极板的使用寿命及阴极锌片质量。

用工业富氧从含铁硫酸锌溶液中脱除亚铁离子的方法 664

 0

本发明公开了一种用工业富氧从含铁硫酸锌溶液中脱除亚铁离子的方法，包括以下步骤：取含亚铁离子的硫酸锌溶液，加入含有二价铜离子的催化剂，加热，通入富氧，再加入氧化锌至pH值为4～5.4。本发明的优点是：成本低、效率高、锌损失量小，过滤速度较快，滤渣含水较低，不会引入其他杂质离子，除铁深度完全能够满足锌电解液的要求。

贵金属的碎化溶解方法 1056

 0

一种贵金属的碎化溶解方法，包括在700～ 1200℃用贱金属碎化剂同含贵金属的物料混合熔 融、碎化，用盐酸溶液浸出碎化料，对浸出渣进行水溶 液氯化溶解等工序，其特征是，所用的碎化剂为 一种铝-锌基合金复合碎化剂，其成分为 Al10-90％，Zn10-90％，或者Al10-80％，Zn10- 80％，Cu10-30％；碎化过程中物料同碎化剂之重量 比为1∶5-10。本方法可用于含贵金属物料的碎化 溶解，碎化率高，碎化速度快及处理简易。

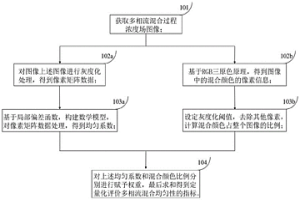

定量化评价多相流混合浓度场均匀性方法及系统 728

 0

本发明提供了一种定量化评价多相流混合浓度场均匀性方法及系统，包括如下步骤：获取流体在混沌流道中混合过程的图像；提取图像中的像素值并进行二值化处理得到像素矩阵；利用局部偏差函数的数学模型，对上述二值化后的像素矩阵进行处理，从像素矩阵中计算得出浓度场的局部偏差均匀系数；基于图像中RGB三原色原理，对图像中流体混合区域进行颜色提取，并计算混合颜色占整个图像的比例；对上述计算出的浓度场均匀系数和混合颜色比例分别赋予权重，最终求和得到整个图像浓度场均匀性定量化评价指标。本发明能够对多相流混合浓度场分布均匀性进行评价，精准且快速，简便可靠，同样适用于温度场图像进行流体混合均匀性评价。

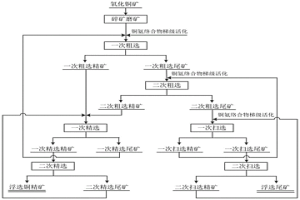

铜氨络合物梯级活化氧化铜矿强化硫化浮选回收的方法 784

 0

本发明公开了一种铜氨络合物梯级活化氧化铜矿强化硫化浮选回收的方法，属于矿物加工技术领域。针对传统硫化浮选法存在硫化效果较差、捕收剂难以稳定吸附、浮选指标不理想等问题，本发明将氧化铜矿破碎、磨矿、调浆后，添加组合抑制剂抑制矿石中的脉石矿物，然后添加新型活化剂铜氨络合物进行一次活化，活化后加入组合硫化剂进行表面强化硫化，强化硫化后在矿浆中再添加铜氨络合物进行二次活化，最后依次加入组合捕收剂和起泡剂浮选回收矿石中的铜矿物。本发明采用铜氨络合物梯级活化‑浮选药剂组合使用极大地提高了矿石中氧化铜矿物的硫化浮选效果，绿色经济高效地解决了氧化铜矿浮选回收率低的技术难题，社会、环境和经济效益显著。

用于湿法炼锌净化除钴的方法 1052

 0

本发明公开了一种用于湿法炼锌净化除钴的方法，该方法是利用湿法炼锌铜砷渣作为净化除钴剂，在85℃～95℃下，调节湿法炼锌过程中中性浸出产出的上清液的pH为4.5～4.8，然后在上清液中加入湿法炼锌铜砷渣2～4g/L、锌粉1～3g/L，反应2～5h后，上清液中的钴降低到0.5mg/L以下，达到电解对新液的要求；本发明利用湿法炼锌铜砷渣作为除钴剂，实现了铜砷渣的综合利用，具有较好的经济、社会和环保效益。

冶金企业污酸废水除砷除氯的方法 962

 0

本发明涉及一种冶金企业污酸废水除砷除氯的方法，以除去污酸中的砷和氯，步骤包括：在污酸中同时加入一定量的铁粉和硫酸铜溶液，搅拌，反应设定的时间，生成沉淀，进行固液分离，获得过滤后的溶液以及沉淀杂质；继续将滤液用离子交换树脂进行吸附交换除氯。根据本发明提供的除砷方法，有效地减少了石灰渣的生成，且有效的去除掉了污酸中的砷杂质离子，除砷效率高；除氯时避免了其他杂质的引入，处理后的酸和水可以进行回用到工段中，同时减少了对环境的污染；同时避免污酸整体溶液温度的增加，降低生产过程能耗；综合实现了经济效益和环境效益。

从光伏废银浆制备高纯硝酸银的方法 974

 0

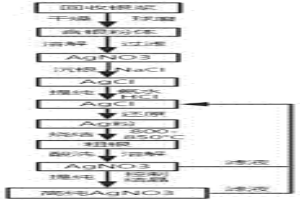

本发明涉及一种从光伏废银浆制备高纯硝酸银的方法，属于硝酸银制备技术领域。将光伏废银浆干燥、球磨后得到粉体；加入纯水并加热至沸腾，然后加入硝酸溶液，硝酸溶液加热直至粉体全部溶解；冷却至30～40℃过滤，调整溶液浓度，加入氯化钠溶液沉银；将氯化银滤饼加入氨水溶解得到银氨溶液，银氨溶液加入盐酸再次机械搅拌沉银；氯化银滤饼用水合肼或甲醛溶液直接还原得到粗银粉，银粉烧结；将银粉加入浓度为40wt%～50wt%硝酸溶解，加入调节剂，倒入旋蒸仪中真空浓缩至有少量晶体出现；倒入结晶器中结晶，结晶时剩余少量液体过滤，晶体烘干后得到高纯硝酸银。本方法回收率高、工艺简单、回收周期短、成本低，适合于实验室及工业化推广。

锰电积用碳纤维基梯度复合阳极材料及其制备方法 813

 0

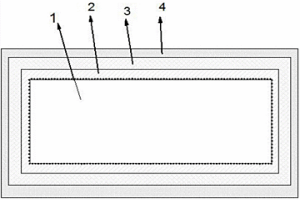

锰电积用碳纤维基梯度复合阳极材料及其制备方法，所述阳极材料包括碳纤维基体(1)、复合在碳纤维基体表面的引入了纳米石墨烯颗粒的α‑PbO2复合镀层(2)、复合在α‑PbO2复合镀层(2)表面的引入了SiO2颗粒的β‑PbO2复合镀层(3)、覆盖于β‑PbO2复合镀层(3)表面的引入了RuO2颗粒的β‑MnO2复合涂层(4)。本发明制备的碳纤维基梯度复合阳极材料电催化活性好、槽电压低、使用寿命长、成本低、电效高。

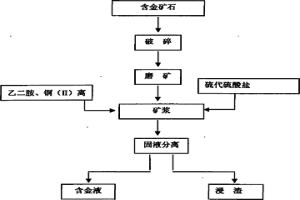

以乙二胺为添加剂的硫代硫酸盐提取金的方法 882

 0

本发明是一种以乙二胺为添加剂的硫代硫酸盐提取金的方法。该方法采用乙二胺为配体,与铜(II)离子形成乙二胺合铜(II)配离子作为添加剂,以硫代硫酸盐为浸出剂,用于矿浆中提取金;按水量计,硫代硫酸盐加入量为0.03～3mol/dm3,乙二胺加入量为0.0015～0.09mol/dm3,铜(II)离子加入量为0.0015～0.03mol/dm3。使用该浸出液从矿石中提取金,金浸出率高,且工艺操作简单,易于控制,硫代硫酸盐消耗量极低,金浸出液成分简单有利于其中金的回收。适用范围广,pH在10～12之间都有良好的浸出效果,对于含铜、含碳等难处理金矿浸出速度快,且能够保持相当高的金浸出率,整个提金过程中不使用氰化钠等有毒物质,也不排放有毒废物,对环境友好。

氨铵耦合浸出体系铜萃取过程抗乳化的方法 837

 0

本发明提供一种氨铵耦合浸出体系铜萃取过程中抗乳化的方法,通过控制萃取料液中二氧化碳浓度不小于0.3mol/L,经过搅拌和分相完成萃取过程;控制萃取料液中二氧化碳浓度不小于0.3mol/L,是在萃取料液中添加碳酸氢铵或增加氨铵耦合浸出体系二氧化碳的浓度。本发明所提供的方法既保证萃取体系水相中二氧化碳浓度,达到控制相间物积累,减轻乳化现象,保证稳定萃取过程,降低萃取剂消耗的作用;本方法与常规萃取相比,能提高相分离速率6倍,降低萃取剂消耗7.55kg/tCu。

工业搪瓷设备修补法 643

 0

工业搪瓷设备修补法。本发明是一种在强酸、氧 化酸性介质及稀酸介质下使用的工业搪瓷设备的修 补方法，工业搪瓷反应设备的修补是现有技术长期未 能解决的难题，往往由于配方组份复杂，不易实现，而 且引入元素过多，致使抗氧化性及耐稀酸性能较差。 本发明提供了一种配方简单，但选料严格，操作方便， 但条件慎密的搪瓷涂层修补方法，如在配方中加人黄 丹和呋喃树脂，以及铅粒铆塞法，钽钉拧堵法和螺栓 拉紧法修补搪瓷衬底钢板被腐蚀穿孔的修补法。

铁闪锌矿与闪锌矿的选矿活化剂 696

 0

本发明涉及一种用于铁闪锌矿与闪锌矿选矿的活化剂,属于选矿工程和稀贵金属综合利用技术领域。该活化剂为铜和铵的络合物,该络合物中Cu2+和NH3的重量比为1∶1～8。本发明解决了铁闪锌矿的高效选择性活化与抑制问题,克服了常规活化剂硫酸铜活化选择性不高、锌精矿品位不高、金属互含严重的问题;解决了价值很高、用途很广的与其共伴生的多种稀贵金属的高效富集和综合回收问题。本发明不需要在高pH值条件下进行活化,可为生产中减少石灰用量、合理有效回收其他硫化矿物和综合回收稀有金属提供必要的保证,具有活化效率高、选矿生产成本低等优点。

工业石油焦的净化方法 757

 0

一种工业石油焦的净化方法,该方法通过将工业用石油焦磨细处理后,与氢氧化钠溶液调浆后进行加压碱浸,然后将水洗至中性的石油焦与盐酸溶液调浆,搅拌酸浸后得到纯度达到99.999%以上的石油焦,盐酸浸出液和碱浸出液相互中和,蒸发回收氯化钠。酸浸出后的洗水返回盐酸浸出段调浆用,碱浸出后的洗水返回加压碱浸段调浆用,本发明是一种冶炼过程简单、可靠易行、除杂率高、环境友好的工业石油焦净化方法,它克服了现有生产石油焦中杂质含量过高的缺点实现了工艺过程的零排放,降低了生产成本,同时在应用在工业上也大大提高了产品的质量。

湿法提纯多晶硅的方法 711

 0

本发明涉及一种湿法提纯多晶硅的方法。首先将多晶硅破碎至44-147微米的微粒,在碱性条件下,加热搅拌反应,去除油污等杂质;再通过HCl,聚乙二醇的保护和络合作用,去除大部分的金属杂质;再通过双氧水或其它氧化剂,氧化硅料和硅中的杂质;再加入HCl,HF及聚乙二醇的保护和络合作用,去除包括B、P及大部分的金属杂质;然后在通过离心固液分离,真空干燥后得到成品。获得的技术指标B含量从3ppmw降至≤0.91ppmw,P含量从3ppmw降至≤0.82ppmw,TM含量从300ppmw降至≤50ppmw。

从失效汽车尾气催化剂中回收铂族金属的方法 963

 0

本发明公开了一种从失效汽车尾气催化剂中回收铂族金属的方法，将失效汽车尾气催化剂与还原剂、捕集剂混和进行机械活化预处理后制成球团，而后采用直接还原、磨矿磁选、锈蚀除铁、重力分选、压滤等一系列处理，依次获得非磁性尾矿、铂族金属精矿、水合氧化铁、锈蚀残余液，对水合氧化铁进行煅烧处理获得铁红，返回机械活化工序作为捕集使用；对锈蚀残余液添加少量新锈蚀液后返回锈蚀工序使用。本发明中铂族金属全流程回收率为98～99.7％、最终富集比为150～350倍，铂族金属回收率高、富集比大，不使用强酸和强碱、环境友好，还原温度低、延长了还原罐使用寿命，捕集剂和锈蚀液实现循环利用、节省成本，是一种从失效汽车尾气催化剂中回收铂族金属的新方法。

生物淋滤与水热合成回收电镀污泥重金属的方法 776

 0

本发明属于土壤修复技术领域，公开了一种生物淋滤与水热合成联合回收电镀污泥重金属的方法，首先利用特异化能自养型嗜酸性硫杆菌的酸化及络合作用降低反应体系pH，然后投入高浓度重金属污染土壤，使难溶性重金属从固相溶出进入液相，进而以淋滤液中溶解态重金属为反应物，采用水热法合成金属硫化物纳米粉体。本发明利用基于特异化能自养型嗜酸性硫杆菌的生物淋滤技术，达到去除电镀污泥中重金属的目的；成本低、去除率高、无二次污染风险，不仅可有效地去除电镀污泥中重金属，且对病原体、挥发性悬浮固体的降低效果也较好，脱毒后污泥脱水性能好，用途广泛，同时可发挥肥料功能，实现变废为宝和不可再生资源的回收利用。
