湖北有色金属火法冶金技术理论与应用

金精矿的高效回收利用方法 970

 0

本发明公开了一种金精矿的高效回收利用方法，涉及金属冶金领域。本发明针对含硫砷浸金精矿，采用现有的成熟技术，二段焙烧脱硫脱砷后，引进生产还原铁粉工艺，对经焙烧脱硫脱砷后的热烧渣进行还原反应，使烧渣中的主要成份三氧化二铁、四氧化三铁还原生成海绵态铁粉，使原本包裹矿物晶格中的微细粒金银在还原铁的海绵状态下充分裸露。再将制得的海绵状还原铁粉进行常规的金银提取，使金精矿得到特高的浸取率。提取金银后的海绵铁经磨矿、磁选、烘干等进一步提纯加工，就是紧俏优质的工业原料还原铁粉，价值不菲。本专利可高效综合利用有价金属，使之的价值达到最大化。充分地利用国家宝贵的矿产资源，可为社会创造具大财富。

高强度耐磨无断裂的精密中空轴及制造工艺 758

 0

本发明公开了一种高强度耐磨无断裂的精密中空轴及制造工艺,涉及矿山、建材、冶金、机械等行业。它采用C、Si、Mn、Cr为主要元素,辅加少量Ni、Mo、V元素,其余为Fe的低合金铸钢。其步骤是:配炉熔炼、浇铸毛坯、退火、粗车、调质、精车、磨削、钻、铰孔。组织为均匀索氏体。其强度、韧性、硬度分别较现有ZG35SiMn制造的中空轴提高:44%、227%、32%以上。具有无气孔、夹砂等铸造性缺陷,无制造应力、精度高、耐热耐磨耐冲击、使用寿命长、成本低。若出口2万吨,企业获纯利6107万美元。本发明具有广泛的推广价值。

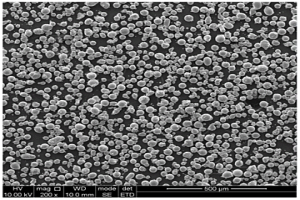

FeSiBCCr非晶磁粉及其制备方法 948

 0

本发明提供了一种FeSiBCCr非晶磁粉及其制备方法。该制备方法以铁矿石或铁矿石与铬砂、硼砂的混合物作为反应原料，采用碳基还原或氢基还原的方式对反应原料进行还原熔炼，将得到的还原产物熔融除渣并合金化，得到精炼钢液；再采用气雾化法快速冷却精炼钢液，得到FeSiBCCr非晶粉体；经热处理后，得到FeSiBCCr非晶磁粉。通过上述方式，本发明能够有效利用冶金工艺与非晶磁粉成型工艺之间的协同作用，在精确控制冶炼条件的基础上有效简化工艺流程，控制杂质含量，并精确控制非晶磁粉的成分，大幅降低生产成本，在保证制得的非晶磁粉具有优异软磁性能的同时以低成本实现大规模高效生产，满足工业化生产与应用的需求。

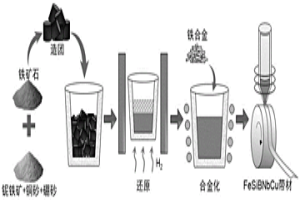

FeSiBNbCu纳米晶软磁合金及其制备方法 936

 0

本发明提供了一种FeSiBNbCu纳米晶软磁合金及其制备方法。该制备方法以铁矿石或含有铁矿石、铌铁矿、铜砂、硼砂的混合物作为反应原料，采用氢基还原的方式对反应原料进行还原熔炼，得到的还原合金经熔融除渣、合金化，形成精炼钢液；再采用单辊旋淬法快速冷却精炼钢液，制得FeSiBNbCu非晶带材；在高于晶化温度的条件下进行热处理后，得到FeSiBNbCu纳米晶软磁合金。通过上述方式，本发明能够有效利用冶金工艺与纳米晶软磁合金成型工艺之间的协同作用，在精确控制冶炼条件的基础上有效简化工艺流程，从而在保证制得的纳米晶软磁合金具有优异软磁性能的同时以低成本实现大规模高效生产。

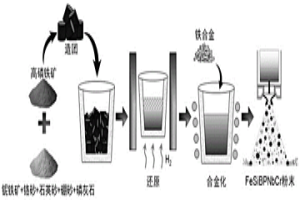

FeSiBPNbCr非晶磁粉及其制备方法 980

 0

本发明提供了一种FeSiBPNbCr非晶磁粉及其制备方法。该制备方法以高磷铁矿或高磷铁矿与铌铁矿、铬砂、石英砂、硼砂、磷灰石的混合物作为反应原料，采用氢基还原的方式对反应原料进行还原熔炼，将得到的还原合金熔融除渣并合金化，得到精炼钢液；再采用气雾化法快速冷却精炼钢液，制得FeSiBPNbCr非晶粉体；经热处理后，得到FeSiBPNbCr非晶磁粉。通过上述方式，本发明能够有效利用冶金工艺与非晶磁粉成型工艺之间的协同作用，在精确控制冶炼条件的基础上有效简化工艺流程，控制杂质含量，并精确控制非晶磁粉的成分，大幅降低生产成本，从而在保证制得的非晶磁粉具有优异软磁性能的同时以低成本实现大规模高效生产。

硫酸渣复合球团矿及其制备方法 861

 0

本发明涉及一种硫酸渣复合球团矿及其制备方法。其技术方案是:先将30～50wt%的硫酸渣和50～70wt%的磁铁精矿混合,外加1～1.5wt%的膨润土和7～10wt%的水混匀,润磨5～8min,造球;然后将所造得的生球经干燥后置入微波炉中,以60～80℃/min的速率升温至1150～1200℃,保温5～10min,制得硫酸渣复合球团矿。本发明具有快速焙烧、加热均匀、节约能源、减少污染物排放和节省生产成本的特点;所制备的硫酸渣复合球团矿的铁品位为62%～65%,抗压强度高于2800N/个,膨润土的添加量可减少50%以上;与其他加热方式相比,球团焙烧温度降低了80℃～150℃,焙烧时间缩短了3～6倍。故制品的抗压强度显著提高,冶金性能明显改善。

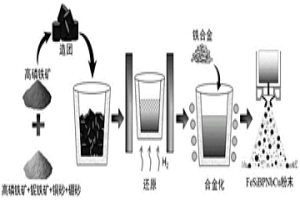

FeSiBPNbCu纳米晶磁粉及其制备方法 1142

 0

本发明提供了一种FeSiBPNbCu纳米晶磁粉及其制备方法。该制备方法以高磷铁矿或含有高磷铁矿、铌铁矿、铜砂、硼砂的混合物作为反应原料，采用氢基还原的方式对反应原料进行还原熔炼，得到的还原合金经熔融除渣、合金化，形成精炼钢液；再采用气雾化法快速冷却精炼钢液，制得FeSiBPNbCu非晶粉体；在高于晶化温度的条件下进行热处理后，得到FeSiBPNbCu纳米晶磁粉。通过上述方式，本发明能够有效利用冶金工艺与纳米晶磁粉成型工艺之间的协同作用，在精确控制冶炼条件的基础上有效简化工艺流程，从而在保证制得的纳米晶磁粉具有优异软磁性能的同时以低成本实现大规模高效生产。

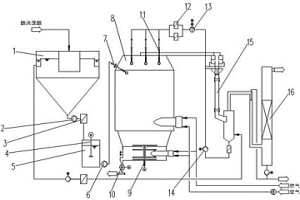

不锈钢混酸废液污泥无害化处理方法 1070

 0

本发明提供了不锈钢混酸废液污泥无害化处理方法，包括如下步骤：1)将酸洗废酸打入沉淀单元中预沉淀处理，在沉淀单元底部形成混酸废液污泥；2)将混酸废液污泥过滤后，输送至污泥储存单元中搅拌混合均化；3)将均化后的混酸废液污泥喷入焙烧炉中发生化学反应，生成固态金属氧化物、HF气体和HNO₃气体；4)固态金属氧化物落入焙烧炉底部通过刮耙排出，HF气体和HNO₃气体由焙烧炉顶部经预浓缩器进入吸收塔形成再生酸。该发明不仅减少了酸性污泥产量，降低冶金企业的处置成本，而且可将酸性污泥资源化，提高了F^‑、NO₃^‑的回收率，并大量回收酸性污泥中的镍、铬、钛、钼等高价值金属离子，形成附加值高的固体金属氧化物，具有较高的经济价值。

航模外转无刷直流电机的生产方法 744

 0

一种电机的生产方法,尤其是一种航模外转无刷直流电机的生产方法,端盖和机壳合二为一,组成新的转子,所述转子为将电解板或单光板开料后,经过两次五金冲压拉伸;所述固定座为将铝合金锭经熔炼后,通过金属精密压铸设备及模具压铸后,冷却;所述轴承为将粉末冶金烧结成轴承,含有克鲁勃2100润滑剂;所述固定座的加工方法还可以为:将电解板或单光板开料冲压后,经两次五金拉伸;然后将所得转子、固定座和轴承的成品与其他配件一起组装成电机。

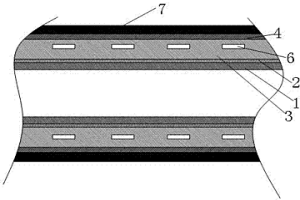

一体式不锈钢—碳钢复合管及其制备工艺、涂塑工艺 1204

 0

本发明公开了一种一体式不锈钢—碳钢复合管及其制备工艺、涂塑工艺，主要解决了现有技术中的内衬管、粘接管、压合管的基层与复层之间的连接不牢固，易分层，且性能欠佳等问题。该一体式不锈钢—碳钢复合管包括四层结构，其由内至外依次为不锈钢层、不锈钢—碳钢混合层、碳钢层、环氧树脂层，其中，所述不锈钢—碳钢混合层由不锈钢与碳钢通过冶金熔炼为一体结构，且不锈钢层与不锈钢—碳钢混合层、碳钢层与不锈钢—碳钢混合层均为一体结构；所述不锈钢层与碳钢层的厚度之比为1：10；在该一体式不锈钢—碳钢复合管端头还设有坡口，且该坡口的角度为30°至35°。本发明结构简单、价格低廉、性能优良，因此，适合推广应用。

含钒石煤水蒸汽炭化预处理制备V2O5的方法 669

 0

本发明专利涉及一种含钒石煤水蒸汽炭化预处理制备V2O5的方法。其技术方案是：先将含钒石煤原料用球磨机粉碎至100～200目，将所述矿粉与浓硫酸按质量比1：（0.2～0.4）搅拌均匀，再在上述混合物中加入8～15%的0.5～5g/L引发剂溶液，搅拌20～30?min。搅拌后的湿砂状混合物，用传输带装入料斗车中，然后推入水蒸汽炭化室中在150～250℃进行炭化。炭化渣以固液比为1：（1～2），进行二段法浸取钒，滤液为蓝色的溶液，然后按照常规湿法冶金制备V2O5的方法，便可以得到99.5%以上的五氧化二钒产品。本发明无矿石焙烧过程、不产生废气，工艺简单、易大规模化生产，钒的浸出率能大大提高。

高硅含钒石煤水蒸汽炭化预处理制备V2O5的方法 1115

 0

本发明涉及一种高硅含钒石煤水蒸汽炭化预处理制备V2O5的方法。其技术方案是：先将高硅含钒石煤用球磨机粉碎至100～200目，将所述矿粉与浓硫酸按质量比1：（0.2～0.4）搅拌混合，再在上述混合物中加入8～15%的引发剂溶液，搅拌20～30 min。将搅拌后的湿砂状混合物装入料斗车中，推入水蒸汽炭化室中，在150～250℃进行炭化。炭化渣以固液比为1.0～2.0L/Kg，进行二段法浸取钒，滤液为蓝色的溶液，然后按照常规湿法冶金制备V2O5的方法，得到99.5%以上的五氧化二钒产品。本发明无需对矿石进行焙烧、不产生有毒有害废气。整个工艺能耗低、钒的浸出率高，是一种清洁环保型制备V2O5的方法。

电镀污泥资源化利用方法 996

 0

本发明公开了一种电镀污泥资源化利用方法，属于电镀污泥资源化利用技术领域；其包括：将电镀污泥、铅锌固废、烟灰和还原剂进行混合，得到混合物料；对混合物料进行造粒，得到颗粒料；将颗粒料送入链板式烧结机进行分段还原焙烧，得到第一烟灰、含氟氯烟尘、含铅锌烟尘和烧结块；将第一烟灰返回配料，含氟氯烟尘进行回收处理，含铅锌烟尘进行金属分离提纯；将烧结块与燃料送入熔炼炉中熔炼，得到第二烟灰、熔渣和冰铜；将第二烟灰返回配料，熔渣进行回收处理，冰铜进行金属分离提纯。本发明的配料环节科学、灵活且更加经济，成型环节高效、节能、环保，金属回收环节的回收率及产品品质提升，综合利用效果大大提高。

基于ZSM-5分子筛改性微晶材料脱硫剂的改性方法和应用 725

 0

本发明提供了基于ZSM‑5分子筛改性微晶材料脱硫剂的改性方法，包括以下步骤：S1、将未改性的ZSM‑5分子筛进行焙烧；S2、对焙烧后的分子筛进行酸洗；S3、对步骤S2酸洗后的产物进行分离，固体用稀酸洗涤后分离，干燥，焙烧；S4、对步骤S3所得产物加入碱液并搅拌；S5、对步骤S4所得产物进行分离，固体用稀酸洗涤后焙烧，干燥；S6、对步骤S5所得产物进行金属盐溶液改性处理，得到改性ZSM‑5分子筛。改性ZSM‑5分子筛应用于冶金或石化行业高炉煤气精脱硫的反应，具有较大孔径，同时兼具催化水解羰基硫和吸附硫化氢的能力。

不锈钢混酸废液污泥无害化处理系统 1078

 0

本实用新型提供了一种不锈钢混酸废液污泥无害化处理系统，包括依次连接沉淀单元、污泥储存单元、焙烧炉、预浓缩器和吸收塔，所述污泥储存单元的进料口与沉淀单元底部连接，且污泥储存单元内设置有污泥搅拌机，所述焙烧炉上部设有污泥喷枪，污泥喷枪与污泥储存单元连接，所述焙烧炉底部设有用于将焙烧炉底部固体料刮出的刮耙，所述焙烧炉顶部出气口通过预浓缩器与吸收塔连接。该实用新型不仅减少了酸性污泥产量，降低冶金企业的处置成本，而且可将酸性污泥资源化，提高了F^‑、NO₃^‑的回收率，并大量回收酸性污泥中的镍、铬、钛、钼等高价值金属离子，形成附加值高的固体金属氧化物，具有较高的经济价值。

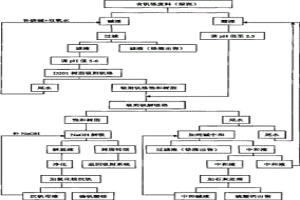

含钒铬废料中钒铬分离回收的方法 924

 0

本发明涉及湿法化学冶金领域,具体是涉及一种含钒铬废料中钒铬分离回收的方法,包括以下依次步骤:1)碱浸;2)碱浸液吸附;3)酸浸;4)离子交换;5)解吸脱钒;6)沉钒。本发明的有益效果在于:(1)本发明比采取伯仲复合胺萃取工艺投资省;(2)本发明工艺流程短,操作简便,好控制,易掌握,只要实现钒铬的分离,钒和铬回收具有成熟的生产工艺;(3)本发明生产成本低,若不计铬渣和硫酸钙的销售收入,吨精钒只需5-6万元/吨;(4)本发明钒铬分离彻底;(5)本发明无二次污染,工艺生产全部在常温下进行无焙烧烟气;工业用水循环使用工业用水零排放;所产中和渣为高质量的铬渣和硫酸钙,可作为原料销售给铬化工厂和水泥厂。

AHF工业废渣-氟石膏改性制备环保节能建材基料及工艺 790

 0

一种氟石膏改性基料的组份包括:氟石膏、冶金工业碱性灰、水淬渣、电力行业粉煤灰、促凝剂,其组份重量百分比为:氟石膏50～80%;碱性灰5～15%;水淬渣10～20%;粉煤灰5～15%;促凝剂0.5～3%。优点是:废物利用;从根本上解决了AHF工业三废治理的难题;性能优异;氟石膏改性基料可制成多种建筑材料。兼有石膏和水泥的特性,容重轻,强度高,导热系数低,膨胀系数小,具有隔热保温功能;施工方便快捷;节能环保;氟石膏改性基料制成的各种建筑材料,无放射性,建材工业场地环境清洁,无环境污染;整个工艺无需焙烧过程,节约能源;投资小,产出高;氟石膏改性基料制成的各种建筑材料性能价格比高。

高效回收金银的方法 879

 0

本发明公开了一种高效回收金银的方法，涉及金属冶金领域。本发明针对含铁量较高又有一定金银含量的硫酸烧渣、氰化尾渣的一种提取方法。通过对硫酸烧渣、氰化尾渣添加煤炭等还原剂及脱硫剂混合，加入到焙烧窑进行还原焙烧，制得海绵状还原铁粉。使被包裹的微细粒金银在还原铁的海绵状态下形成裸露。再将制得的海绵状还原铁粉进行常规的金银提取，使这种特难浸出的含金银物料得到较高的浸取率。提取金银后的海绵铁是价值不菲的紧俏冶金化工原料，本专利可高效综合利用有价金属，充分地利用国家宝贵的矿产资源，可为社会创造具大财富。

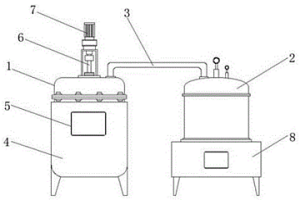

新型环保锂电池回收处理装置 700

 0

本实用新型涉及废弃锂电池回收领域，尤其为一种新型环保锂电池回收处理装置，包括再生处理罐、高温烧结炉、回收导管、加热层、控制器、传动机构、伺服电机和控制箱，所述再生处理罐的一侧设置有高温烧结炉，所述高温烧结炉和再生处理罐之间通过回收导管贯通连接，所述高温烧结炉的底部固定安装有控制箱，所述再生处理罐的外表面套设有加热层，所述加热层的内部螺旋盘设有发热电阻丝，所述再生处理罐的基面固定安装有控制器，所述再生处理罐的内壁顶端四周固定安装有放置架，本实用新型整体装置结构简单，摒弃了火法冶金和湿法冶金中完全破坏颗粒的方法，而是通过物理方法将正极材料从废弃电池中分离出来，更高效以及环保，具有一定的推广作用。

化铁炉环形风口 927

 0

本实用新型提供了一种用于火法冶金竖炉特别 是化铁炉的新型风口，特征是：炉膛的风口成“环形” 或“准环形”，它改善了现有化铁炉分离式风口所造成 风口区供风很不均匀的状态，从而能够起到提高铁焦 比、熔化率和熔炼温度，减少风口堵塞，减轻炉衬局部 腐蚀，稳定熔炼状况，延长炉龄，降低炉衬材料消耗， 节省修炉工时和减轻炉前工人劳动强度作用。

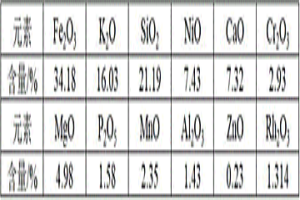

从含铑有机废液中高效富集铑的方法 664

 0

本发明公开了一种从含铑有机废液中高效富集铑的方法，涉及火法冶金和化工领域。选取燃烧灰分少、比表面积较大的生物质作为含铑有机废液的吸附载体，在一定温度下进行氧化焙烧，废液中有机物被氧化成CO₂，以气态物质逸出；铑以氧化物的形式赋存于焙烧渣中，其他杂质元素则以相应氧化物、碳酸盐及含氧酸盐的形式残留于焙烧渣中；经水洗作业后，焙烧渣中大量可溶性盐类溶出，铑以氧化物形式高效富集于水洗渣中。所述生物质吸附剂可避免含铑有机废液焙烧过程中喷溅和结焦现象，水洗作业可显著提高渣相中铑元素品位，本发明具有工艺简短，成本低廉和可操作性强等优点，社会效应和经济效益突出。

电解残极火法再生新工艺 853

 0

本发明涉及冶金工艺技术改进,是一种电解残极火法再生新工艺,其工艺流程为加料→熔化→提温还原→浇铸→铜电解阳极板,其特征是:加料、熔化是采用竖炉完成,然后进入平炉提温还原,再出炉浇铸成铜电解阳极板;本发明克服了现有工艺加料熔化、提温还原采用单一平炉或倾动炉,热效率低、能耗高,周期性作业,生产效率低的问题,特别适用于电解残极、物理规格不合格的阳极板、优质杂铜等化学成分已经达到阳极铜标准的原料再生精炼。

低成本硅铝钙碳合金及其制备方法、在转炉冶金补热上的应用 1017

 0

本发明涉及一种低成本硅铝钙碳合金及其制备方法、在转炉冶金补热上的应用。低成本硅铝钙碳合金的化学成分重量百分比为：Si：35～45％、Al：5～10％、Ca：9～19％、C：4～12％、金属Fe：1.5～2.5％，其中，杂质中P、S元素的含量最高，其重量百分比分别为：P≤0.05％，S≤0.1％。上述合金以原生的矿物、焦炭与钢屑为原料，采用矿热炉一步法冶炼制备，具有制备工艺简单、原材料来源广泛、成本廉价、产品质量稳定等特点，作为转炉大废钢比冶炼的补热剂进行应用，不仅补热效率高、补热成本低，而且，因其含量Ca、Al、Si合金元素，还能促进转炉造渣成渣过程、降低转炉熔剂消耗，提高转炉脱磷效率，降低转炉吹损，达到转炉大废钢比优质高效低成本冶炼目的。

适于焊接的粉末冶金双相不锈钢及其制备方法和焊接件 983

 0

本发明提供一种适于焊接的粉末冶金双相不锈钢，其特征在于，所述双相不锈钢具有奥氏体‑铁素体双相组织，其成分组成为：C：0.08％以下、Si：1.5％以下、Mn：4‑10％、P：0.05％以下、S：0.05％以下、Cr：23‑30％、N：0.5‑1.0％、Ti：1.8‑3.5％、其余为Fe和不可避免的杂质，并且满足0≤Ti‑3.42N≤0.10，式中Ti和N分别代表Ti和N的质量百分数。

粉末冶金奥氏体-铁素体双相不锈钢及其制备方法和焊接件 977

 0

本发明一种粉末冶金奥氏体‑铁素体双相不锈钢，其特征在于，所述双相不锈钢的成分组成为：C：0.08％以下、Si：1.5％以下、Mn：4‑10％、P：0.05％以下、S：0.05％以下、Cr：23‑30％、N：0.5‑1.5％、Al：1‑3％、其余为Fe和不可避免的杂质，并且满足0≤Al‑1.927N≤0.10，式中Al和N分别代表Al和N的质量百分数。

湿法冶金池浸加压法 790

 0

本发明公开了一种湿法冶金池浸加压法,该方法包括将矿石磨至150-400目,在每吨矿粉中加入20-40kg水泥,搅拌均匀后再加150-180kg水,于室温下风干后入加压池内,分别加入稀硫酸溶液及氢氧化钠溶液在5-8压力下保压1-3小时,以去除矿粉中的杂质,再在加压池中加入含氰化钠的氢氧化钠混合溶液,在5-8压力下,保压1-3小时,即可得到含所需金属的提取液;分别对废水及提取液进行处理即得到所需的目的物;本发明方法适合湿法冶金所能提炼的各类矿源,尤其适用于金银劣质矿源中有害物质的分离处理,成本低,对环境无污染,零排放,经济效益高,适合二十一世纪低碳的要求。?

湿法冶金无氰工艺及其专用设备 680

 0

本发明公开了一种黄金工业湿法冶金无氰工艺及其专用设备,本工艺是在特制的电解设备中将碱金属氯盐在酸性条件下进行电解,释放出的活性氯将矿石中的金氧化生成氯化金,进而生成氯氢金酸,再以离子交换树脂吸附,经解吸、酸化、灼烧后提炼成成品金。本工艺的最大特点是对环境无污染,投资省、生产周期短,效率高,并能适应矿物组分较为复杂的含金矿石的湿法冶金,同时,对保护自然生态平衡,开发矿产资源具有十分积极的意义。

冶金连铸连轧生产计划动态调整系统 1207

 0

本发明公开了一种冶金连铸连轧生产计划动态调整系统,所述系统包括连铸连轧生产计划动态调整服务器、数据库连接以及数据库、网络、转炉工业自动化系统、精炼工业自动化系统、连铸工业自动化系统、热轧工业自动化系统、以及一体化计划编制系统。所述连铸连轧生产计划动态调整服务器能获取所述转炉工业自动化系统、精炼工业自动化系统以及连铸工业自动化系统的时刻资料,并根据所述时刻资料以及所述一体化计划编制系统存储在数据库中的轧制计划来实时计算炉次计划的开浇时刻并动态生成铸机切割计划,并根据实际分配板坯生产订单,以指导生产。因此,该系统能适应面向订单的生产方式,且符合生产工艺的要求,可实现炼钢生产产能最大化,轧钢工艺最优化。

锌湿法冶金的除砷工艺 787

 0

本发明公开了一种锌湿法冶金的除砷工艺，包括以下步骤：常温条件下，向冶金过程中浸出液中加入中和剂调节浸出液的pH值为恒定值，然后加入氧化剂去除溶液中的铁离子，并通过调节中和剂的添加量使浸出液的pH值保持在恒定值，过滤除去沉淀物，获得除铁除砷后的滤液。本发明的方法采用中和剂氧化铅锌矿代替传统使用的中和剂碳酸钙或者石灰水，消除了砷铁渣的产生，可以湿法回收铅锌矿中的锌，产出硫酸锌产品，产出的铅砷铁矿沉淀物富含铅铁等有价金属，可通过火法处理产出粗铅和砷产品，降低了生产成本，避免了石灰水在使用过程中结块堵塞管道的现象。

提高全Fe2O3球团矿冶金性能的添加剂及其使用方法 884

 0

本发明公开了一种提高全Fe2O3球团矿冶金性能的添加剂及 其使用方法。该添加剂各组分的重量百分比为：Fe3O4： 78.0～90.0％，CaO：4.0～9.0％，MgO：5.0～15.0％。本发明的添加 剂用于生产全Fe2O3球团矿使用方法的步骤包括按赤铁矿精矿与 添加剂重量比为4～6∶1的比例配成混合原料，分别按混合原料重 量的1.0～1.5％和1～5％的比例配制膨润土和返灰；然后将混合原 料经初步干燥、高压辊磨、配加所述膨润土和返灰、强力混合、 造球、布料、再次干燥、预热、焙烧、冷却，获得成品球团矿。 试验证明，使用本发明的添加剂生产球团矿能较大幅度降低能耗 和成本，提高球团矿的全铁品位，同时能很好的改善球团矿的冶 金性能。
