全部
▼
热搜：
641
0
本发明涉及一种新型高碳铬轴承钢。其特点是，按质量百分比计组成为：C：0.80-0.85、Si：0.70-1.00、Mn：0.90-1.20、Mo：0.30-0.40、V：0.20-0.30、P≤0.025、S≤0.025、Ni≤0.10、Cu≤0.10、Ti≤0.003、O≤0.003，余量为Fe。经过实验室试验证明，本发明的高碳铬轴承钢（G80SiMnMoV）淬回火后冲击韧性比高碳铬轴承钢高3—4倍，比渗碳轴承钢冲击韧性还高，淬透性和淬硬性都比高碳铬轴承钢好，使用有效厚度为70mm。而且不用渗碳，热处理成本低，可以用此钢种来取代渗碳钢制作冶金、矿山、轧机、火车等承受冲击负荷较大的轴承。
881
0
本发明公开了一种利用除尘灰作转炉造渣剂的高效脱磷工艺方法，包括以下步骤，转炉执行定量装入制度，铁水、废钢量根据不同的铁水含硅量而确定；该案例炉次在转炉中先加5.5t～6.5t废钢，后兑39t～39.6t铁水，整个冶炼采用单渣法留渣操作，在吹炼1.5min时，加头批石灰320kg～350kg，轻烧白云石180kg～190kg，同时配加250kg～280kg除尘灰制备的含铁物料；吹炼3min～3.5min时，加石灰420kg～480kg，配加150kg～170kg除尘灰制备的含铁物料；吹炼7min～7.5min时，加石灰500kg，轻烧白云石50kg～10kg。该利用除尘灰作转炉造渣剂的高效脱磷工艺方法，具有减少造渣料的消耗，缩短冶炼时间，减少固废排放和污染环境，增大钢铁企业的经济效益的优点，对冶金工业固废高效循环利用有着重要的借鉴和指导意义。
791
0
本发明涉及一种复合添加剂改质后回收铜渣中铁的方法和应用。本发明方法包括：(1)将复合添加剂与铜渣混匀，得到混合物料，然后在空气氛围中升温至焙烧温度进行恒温焙烧，使铜渣中的铁橄榄石、磁铁矿和赤铁矿转变为强磁性镁铁尖晶石晶粒和硅酸二钙；(2)焙烧结束后将焙烧体系缓慢降温100～300℃，使镁铁尖晶石晶粒长大；然后将产物取出，快速冷却至室温，粉磨，得到改性铜渣，再将所得改性铜渣进行磁选分离，得到铁精矿和磁选尾渣。磁选分离后精矿富含镁铁尖晶石，可用于防火保温材料或冶金原料，尾渣富含硅酸二钙，可用于建筑材料。经本发明改质后铜渣的磁选产率和回收率均大幅提升，因此本发明方法能推进铜渣的综合循环利用。
1061
0
本发明公开了一种载溴活性炭生产方法，其特征在于，通过备煤；混合、造粒、筛分成型；高温炭化、冷却炭化料、筛分；活化；活化料筛分、制粉、载溴、包装六个工序，按所需产品规格将活性炭通过料仓计量加入混料器中后再将液溴缓缓加入混料器中边吸附边搅拌，使物料混合均匀，通过10‑30分钟的加溴时间，将液溴加载在活性炭内，该方法可以适用于生产多种形式的载溴活性炭，在实际使用中，该方法所生产的活性炭有优良的废气脱汞性能，而且和常规活性炭相比更适合吸附单质汞，当含汞废气与载溴活性炭进行接触时，废气中的汞与活性炭上的溴进行反应并被活性炭吸收，可广泛的适用于垃圾焚烧、食品、药品、化工、冶金、油脂、日常生活等领域。
687
0
一种防止液压系统进水的智能检测报警保护装置及其方法属于一种液压智能保护装置，尤其适用于冶金熔炼电弧炉、精炼炉液压设备，防止液压系统进水的智能检测报警保护装置及其方法，结构包括与全导电水冷横臂电极夹持器的液压油缸相连接的油管，油管上连接有液压油箱和液压马达，油管上依次安装有流量监测仪、液压阀和流量报警器，流量报警器上安装有控制开关，流量监测仪、流量报警器、液压马达和控制开关均与PLC控制系统相连接，本发明结构简单，使用方便，全自动化控制、报警，提高了冶炼设备的可靠性、安全性。
939
0
本发明公开了石墨烯电极材料生产工艺，包括筛选后的低硫低钙高碳煤炭首先送干馏系统干馏处理，而后干馏处理后的固体经破碎机破碎送变频电弧炉多级熔融分离系统，而后熔融分离后固体送配料系统，而后送入焙烧系统，所述的配料系统中加入石墨烯、电极辅料、炭黑和粘结剂后经混捏、压型之后加入冶金焦粒粉进行第一次焙烧，而后加浸渍剂浸渍后进行第二次焙烧，而后焙烧后的物质由保温料固定化后经切割机切割出成品规格的石墨烯电极材料，边角料一部分经粉碎机粉碎、过筛制取石墨烯纳米金刚石，一部分送配料系统循环利用。本发明与现有技术相比的优点在于：本发明结构合理，节能环保，循环利用，低成本制取石墨烯电极材料。
1059
0
本发明涉及一种联合处理铜渣和镁渣的方法和应用，属于冶金技术领域。本发明处理方法具体如下：(1)将工业铜渣、自粉化镁渣按质量比为(50～90)：100的比例混合得到混合渣，然后细磨至200目以下，混匀、压制成饼状，获得饼状混合渣；(2)将饼状混合渣置于马弗炉内，在空气氛围中升温至1100～1300℃后恒温焙烧1～3h，焙烧结束后，取出试样，利用压缩空气冷却，然后细磨、磁选，获得富铁精矿和富硅酸盐相尾矿。本发明磁选产物可分别用于保温耐火材料和建筑材料。经本发明改质后混合渣磁选产率由原来的38.71％提高至69％；回收率由原来的52.07％提升至81.14％，混合渣磁选精矿的产率和回收率均大幅提升。
1010
0
本发明提出的深冷处理工模具方法，包括正火或球化退火、磁化、表面化学处理、深冷、回火、退磁步骤，采用本工艺避免了工模具材料不同或者原始热处理状态不同导致的性能差异，表面为高硬度渗层，硬度可达2000‑3200左右，硬度的提高使得寿命数倍增加，具有极高的耐磨、抗咬合、耐蚀等性能，覆层致密，光滑，与基体冶金结合，可进行多次重复处理；而芯部韧性好，整体组织均匀细化，使用过程中既保证了良好的耐磨性，同时具有良好的红硬性，能在降温不良的条件下长时间施工，可提高工件寿命数倍至数十倍，具极高的使用价值。
614
0

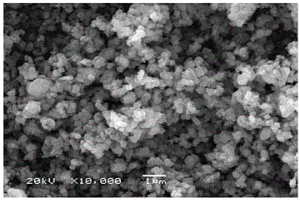

一种球形氧化钽或球形氧化铌的制备方法，属于冶金领域。该方法包括如下步骤：采用碳酸铵作为沉淀剂，在5—20L反应器中加入氟钽酸溶液或氟铌酸溶液，在常温持续搅拌条件下，控制搅拌转速100—300r/min，将配制好的碳酸铵溶液采用计量泵控制流量的方式加入至反应器中，同钽酸溶液反应，继续用碳酸铵溶液调节反应液的PH值，加入后，料液需要持续搅拌1‑4小时，反应结束后料液经过3‑5遍去离子水漂洗，进入离心机或压滤机脱水后，放入烘箱烘干后进入马弗炉或推舟炉在空气氛围下焙烧6小时。可得到球形氧化钽或球形氧化铌产品。本发明有效的解决了产品形态不规则、杂质多、物理性能差等产品质量问题。
697
0
本发明提供了一种金属液自动取样设备，涉及冶金、熔炼设备技术领域。金属液自动取样设备设置在安装平台上，安装平台下方预设有装载金属液的水包通行的空间，其包括支撑立柱、采样装置及驱动装置；支撑立柱安装在安装平台上；采样装置设置在支撑立柱上，采样装置用于对水包内的金属液进行测温和取样；驱动装置设置在支撑立柱上，驱动装置包括第一驱动机构、第二驱动机构及升降机构，第一驱动机构和第二驱动机构均可通过升降机构驱动采样装置向靠近或远离水包的直线方向运动。本发明相比传动的人工取样方式，方便快捷，安全高效，避免人工取样作假，保证取样质量，有效的避免了采样装置与水包的碰撞，确保人身和设备安全。
一种通过干法球磨过筛提高ITO粉末松装密度和振实密度的方法，属于粉末冶金技术领域。此方法包括：将ITO粉末放入装有一定量氧化锆球的容器中进行干法球磨过筛，得到的ITO粉末松装密度和振实密度将有明显提高。此方法处理得到的ITO粉完全适用并有利于模压和等静压制成素坯，在压制过程中将有效减少ITO素坯断裂、掉边等情况，提高ITO靶材成品率和密度，完全满足目前制备高密度ITO烧结体之需要。
674
0
本发明提供了一种型焦的制备方法，包括：将电解铝工艺中产生的除尘灰分别输送至多个储存仓；将电解铝工艺中产生的废焦油加热、液化，得到液态热焦油；将混合除尘灰与液态热焦油充分混合，得到混合泥；将混合泥加热至1160℃，冷却得到型焦。本发明利用电解铝工艺中产生的除尘灰与废焦油通过搅拌、混捏、压块，在焙烧废阴极炭块时用作覆盖料、除尘灰与废焦油在高温炉内高温条件下发生化学冶金反应，最后生成型焦，既降低了废阴极炭块的处置成本，又解决了大量铝电解阳极除尘灰及废焦油危废无法处置的难题，还提高了覆盖料的产品附加值。解决了现有技术中，废阴极炭块处理成本过高，以及处理后产品经济附加值低的技术问题。
1013
0
本发明涉及一种铍材表面化铣处理用化铣液，其特征在于是由A类化铣液和B类化铣液组成，其中A类化铣液的成分组成为：200ml纯水、3.6g硝酸钠、12g氟化氢氨以及21.6g的三氧化铬，此比例为每表面积为13cm2单个试样所用量；B类化铣液的成分组成为：1084ml的磷酸、100g三氧化铬和60ml的硫酸。本发明通过使用配制好的A、B两种化铣液，按一定的温度、腐蚀时间进行化铣，可以很好的定量去除铍材表面缺陷并使表面光亮美观，无腐蚀坑点。本发明特别适合应用于以粉末冶金工艺生产的铍材机械加工后表面损伤层的去除及产品表面的光亮处理。
1016
0
一种还原罐的锻压装置，是用于金属镁冶金生产中，对还原车间还原炉中，金属镁结晶原体提取收集的主要装置还原罐，进行提质加密，将铸造完成后的还原罐体（2）加温后，套在不断转动的圆形内支架（3）上面，圆形内支架（3）与转动动力（4）相链接，（4）是圆形内支架（3）的转动动力装置；在圆形内支架（3）的转动带动下，套在圆形内支架（3）上面的还原罐体（2）也跟着一起转动，这时的上锻压轮（1）和下锻压轮（1）同时向还原罐体（2）的表面施压，锻压加密，这样不断反复地排压还原罐体（2）的表面，使还原罐体（2）的罐体受压加密，以此增加还原罐体的强度和密度。
651
0

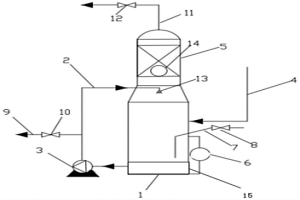

本发明涉及冶金尾气发酵技术领域，具体为一种蒸馏系统不凝气处理装置，包括涤气塔，其特征在于：所述涤气塔的左部设置有进液管，所述进液管的右端设置有喷淋装置，所述涤气塔的右方设置有进气管，所述涤气塔内的顶部放置有活性炭填料，活性炭填料的外部设置有观察口，所述涤气塔的右部固定设置有磁翻板液位计，所述磁翻板液位计上方设置有碱液添加管，碱液添加管上固定设置有闸阀，所述涤气塔的顶部设有放空管，该一种蒸馏系统不凝气处理装置，解决了蒸馏系统不凝气中酸性物质、残留蛋白及异味无法去除，排入大气内造成环境污染的问题。
988
0
本发明涉及一种低氧铌粉及其制造方法。其特点是：所述铌粉中的氧含量≤600ppm，Mg≤5ppm，D50为10‑120um。制造方法，包括如下步骤：(1)将铌锭进行氢化处理；(2)将上一步骤所得的铌氢化料进行破碎，然后进行酸洗纯化处理从而去除杂质；(3)将上一步骤所得铌的氢化物粉末进行脱氢降氧，即将氢化料粉末与适量金属还原剂分开装入脱氢降氧炉内加热至600‑1000℃，保温2‑8h进行脱氢降氧，钝化后出炉；(4)将得到的铌粉进行酸洗、烘干、过筛即可。本发明解决了现有技术中铌粉氧含量高、镁含量高的问题。本发明涉及的铌粉由于氧含量低、纯度高亦可作为3D打印球形化原料和粉末冶金制备靶材原料。
778
0
本发明涉及一种多元铌合金铸锭的制造方法，该方法通过在冶金级氧化铌粉中添加铝粉、发热剂、石灰、合金元素粉末和稀土元素，经过混料、装炉铝热还原反应后，金属与渣分离，之后将还原后金属采用电子束炉熔炼成板状、圆柱状或其它形式的铸锭，之后配入一定的锆或其它金属，经过两次真空电子束炉熔炼或一次真空电子束炉+一次真空自耗电弧炉熔炼而进行铌合金铸锭的制备。本发明极大的降低了铌基合金的生产成本，具有良好的发展前景，且通过本发明方法生产的铌合金具有成本低、生产周期短、产量高、合金性能优异等特点。
一种通过素坯破碎过筛提高ITO粉末松装密度和振实密度的方法，属于粉末冶金技术领域。将已制成的ITO粉末进行模具压制成素坯后，对素坯破碎过筛混合，以达到快速提高粉末松装密度和振实密度的目的，处理后的ITO粉末完全满足目前制备高密度ITO烧结体之需要。此方法处理得到的ITO粉完全适用并有利于模压和等静压制成素坯，在压制过程中将有效减少ITO素坯断裂、掉边等情况，提高ITO靶材成品率和密度。
649
0
本发明涉及一种金属镁冶炼还原罐盖拔取、封装的冶金专用设备，包括叉车1、电瓶2、高温电磁铁3、电磁铁导向杆压缩弹簧4、电磁铁导向轴5、电磁铁导向螺杆固定板6、活动机架连接板部件7、活动机架部件8、固定机架9、液压旋转油缸10组成。本发明的有益效果是：提供一种金属镁冶炼行业的金属镁还原罐罐盖的封启的专用机械装备，减少金属镁还原工序炉前工的劳动用工数量，降低生产成本；彻底消除人工开盖、关盖时，常出现金属镁爆燃烧伤工人面部等身体部位的安全生产事故；批量作业一次可封启拔取7个还原罐罐盖，大大缩短了出装炉时间。
909
0
一种多晶硅离心定向凝固提纯方法与装置，采用旋转离心定向凝固原理，即通过一中间腔体通有循环冷媒的冷却体以一定转速插入熔融硅液中，由于冷却体与熔融硅液存在较大温度梯度，硅液会在冷却体上凝固一层纯度高的结晶体，间隔一段时间后将冷却体与结晶体一同上升并借助外力分离，达到快速高效提纯的目的。本发明重点以2‑4N级工业硅为原料制备纯度为6‑7N级多晶硅的方法，提供一种冶金法太阳能级多晶硅的定向凝固提纯装置与定向凝固方法，该装置具有单炉产能大、除杂效果好、连续化生产，工序时间短、运行能耗低的特点，适合于规模化生产。
805
0
热风清理金属镁还原罐装置，是一种用于金属镁冶金生产中，对还原车间还原炉中，金属镁结晶原体提取收集的主要装置还原罐，进行对粘结杂物清除处理的一种装置，将热风机风口（5）与风管（2）从金属镁还原罐口（3）伸入粘有金属镁结晶原体粘结物和杂物的还原罐体（1）内部，风管（2）的一端与热风动力（4）相链接，开启热风动力（4），用强风对还原罐内壁的金属镁结晶粘结物和其它杂物进行清除干净。
782
0
本发明带有液压弹簧回路的矫直机涉及冶金行业液压控制技术领域，特别涉及一种运用液压弹簧回路的矫直机；含有液压弹簧回路，由矫直机、滑动梁、快开缸、平衡缸、蓄能器、直动式插装溢流阀、电磁换向阀、液控单向阀、P1压力油源回路、压力表、P2压力油源回路、L池油回路、T1回路和T2回路组成；本发明有效消除了平衡缸被快开缸拉下瞬间产生的较大压力和液压冲击，可大幅提高快开矫直机的工作压力和矫直辊的矫直力,提高了平衡缸拉起滑动梁的速度，改善快开矫直机工作环境，提高了相关液压元件的寿命，提高液压站得产品档次，提高快开矫直机的工作效率。
1105
0
本发明提供了一种制备超细微高纯难熔金属粉末的方法，属于冶金和材料制备技术领域，包括以下步骤：在蒸发容器内将难熔金属卤化物加热蒸发，使其蒸气压达到0.1‑1atm；将难熔金属卤化物蒸气和高纯氢气输送到反应器内发生均相还原反应，得到难熔金属的超细粉末以及反应尾气；分离反应尾气，收集难熔金属超细粉末并对其进行真空热处理；对经过步骤三处理的难熔金属超细粉末进行表面钝化处理；最后取出金属粉末产物。
881
0
本发明涉及一种轧辊生产方法，包括，S1：在芯轴外设置具有气口的包套，并在设置时向包套内装入合金粉末；S2：通过从包套上的气口处抽取气以对包套内的合金粉末进行脱气处理；S3：将气口处密封,以形成过渡件；S4：将内部含有芯轴的包套整体进行热等静压处理，使合金粉末烧结形成辊套；S5：拆除包套并进行机加工，以形成符合要求的尺寸和表面质量的轧辊。采用本发明的轧辊生产方法得到的轧辊，芯轴与辊套的结合处为冶金结合界面，结合紧密，并且结合处无碳化物析出，辊套中的非金属夹杂物的含量低。辊套处的组织无偏析，成分分布更均匀，同时使辊套表面硬度均匀，产品表面质量大幅提高。最终极大地提高了轧辊的使用寿命。
843
0
本发明涉及一种利用回收钠还原制备钽粉的副产物制备氟钽酸钾的方法,该方法是将将钠还原制备钽粉的副产物破碎后,加水溶解,过滤,所得滤液加热蒸发,冷却,离心分离得混合盐,然后将该混合盐用于氟钽酸钾的生产。该方法由于混合盐中含有氟化钾,可以有效的提高氟钽酸钾直收率。本发明实现了废旧资源的再利用,减少了环境污染,所生产的氟钽酸钾用于冶金级和电容器级的钽粉的生产。
992
0
一种电解阴板极板的倒运装置，涉及一种湿法冶金电解生产过程电解阴极的搬运装置。其特征在于其结构包括：装置机架，该装置机架结构下端设有行走轮；能在机架内上下升降的垂直升降架，与垂直升降架固定联接的电解阴板极板夹持装置。本发明的一种电解阴板极板的倒运装置，特别适用于在湿法冶金电解生产过程中，电解阴极出槽后，需要进行阴极的分板、烘干、剥离过程电极板的搬运，可有效降低人工劳动强度，操作过程易于控制，工作效率高。
中冶有色为您提供最新的宁夏有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年10月11日 ~ 13日
2024年10月23日 ~ 25日
2024年10月25日 ~ 27日
2024年10月25日 ~ 27日
2024年11月01日 ~ 04日
