河北有色金属理论与应用

自耗电极的烘烤装置 995

 0

本实用新型公开了一种自耗电极的烘烤装置，属于冶金技术领域，包括一端封闭的平置筒体、设置在筒体内部的若干个用于测量自耗电极温度的温度传感器、电加热装置以及电缆；所述筒体内部内径侧通铺电加热板，外径侧通铺保温材料；所述筒体由径向切分为上筒体和下筒体，所述上筒体外表面的两端设置有两个扶手，所述下筒体由支架支撑。本实用新型实现了对各类型自耗电极的烘烤，进而实现了对重熔过程的稳定控制，尤其是在冬季较为寒冷的情况下，有效保证自耗电极端面的温度；通过在装置内部设置温度传感器，实现自耗电极端面温度的实时测量，并通过自耗电极端面温度对电加热装置进行控制，实现了自耗电极端面温度的可控性。

刮板机下轨道底板组件 742

 0

本实用新型公开了一种刮板机下轨道底板组件，属于冶金材料运输机械技术领域。包括下轨道底板和两个以上下轨道体，所述下轨道底板的中部设有凹槽，所述下轨道体通过螺栓固定在所述凹槽内，下轨道体与下轨道体之间保持间隙设置。下轨道体为金属铸件构成，分体设置在所述下轨道底板的凹槽中，且下轨道体与下轨道体之间保持间隙设置，不会出现因热胀冷缩而引起的下轨道体破碎现象的发生，具有结实、耐用的特点。此外，分体设置的下轨道体容易拆卸，方便维修和更换。

轧机底座导向装置 1062

 0

本实用新型公开了一种轧机底座导向装置，涉及冶金行业轧钢设备技术领域，包括滑道和龙门，所述滑道中间设有滑槽，滑道与轧机底座铰接，所述龙门固定设置在轧机一次座上，龙门中间凸起部位设置在滑槽内。在轧机底座上铰连接滑道，又在轧机一次座上固定设置一个与滑道配合的龙门，对轧机底座在轧机一次座上的移动起到导向的作用，避免轧机底座在轧机一次座上移动时方向发生偏移，造成轧制线错位，导致跑堆钢中断生产。本实用新型具有结构简单、安装方便、定位性好、操作简单实用的特点，能够提高工作效率，保证生产顺利进行。

带钢精轧机上支承辊换辊装置 1164

 0

本实用新型涉及一种带钢精轧机上支承辊换辊装置，属于冶金行业轧钢技术领域。技术方案是：该装置包含底座（1）、支撑板（2）、托架（3），托架下侧设有开口向下的圆弧槽，圆弧槽与支承辊相匹配，托架上侧设有底座，底座两端固定支撑板。更换上支承辊时，用推拉缸将该装置其推入精轧机牌坊内，放置在下支承辊轴承箱上，然后将上支承辊落在底座上，将该装置与上支承辊一起抽出，然后用天车吊走旧辊，换上新辊。本实用新型的有益效果是：缩短了换支承辊时间，提高了作业率，同时降低了工人劳动强度，节省了劳动力。具有加工简单、成本低，维护和操作简便，安全性高等特点。

改善带钢拖地的装置 784

 0

本实用新型涉及钢铁冶金设备技术领域，公开了一种改善带钢拖地的装置，所述装置包括：活套出口转向辊、托辊、活套出口张力辊、稳定辊、纠偏辊；其中，所述托辊设置在所述活套出口转向辊与所述活套出口张力辊之间，抵抗所述带钢的自重；所述稳定辊设置在所述活套出口张力辊与所述纠偏辊之间，使带钢稳定运行。如此，可以在带钢运行过程中有效解决带钢拖地造成带钢污染的问题，提高了带钢产品的质量。

用于煤气管道带压检修的封堵装置 1131

 0

本实用新型公开了一种用于煤气管道带压检修的封堵装置，属于冶金行业煤气管道检修技术领域，用于煤气压力不大于25000Pa的煤气管道；所述煤气管道包括煤气主管和与煤气主管连接的M个煤气支管；M为大于0的自然数；其特征在于：所述煤气支管上安装有阀门；在所述阀门和煤气主管之间的煤气支管内设置有通过填充气体改变体积大小的封堵球体；所述封堵球体开设有与气管连接的充气孔；所述气管穿过阀门与气嘴连接。本实用新型能够实现煤气管道的带压检修，封堵球体充气后迅速膨胀，能较好的填充在煤气管道中，封堵密封效果好，利于封堵球体塞入及抽出煤气管道。操作比较便捷，一人即可进行操作，劳动效率较高。

盲板阀 791

 0

本实用新型涉及一种盲板阀,包括两只阀体、一块阀板,每只阀体包括两端分别带有法兰和密封板的圆筒状筒体,由支耳与护板筋焊接为一体的护筋板组与筒体的外壁相联接,所述的阀体还包括过渡连接板,过渡连接板位于筒体外与支耳相应的位置处并和筒体的外壁焊接固定,护筋板组与过渡连接板在支耳处通过可拆卸的活动连接件联接固定。该盲板阀加工工序简单,省时省力,节约成本,使用寿命长且维修方便,适用于化工、冶金、石油等行业,用于两个系统的绝对隔离。

高钙灰样品自动缩分装置 1164

 0

本实用新型涉及一种高钙灰样品自动缩分装置，属于冶金行业烧结设备技术领域。技术方案是：包含搅拌筒（1）、搅拌扇叶（2）、接料口（5）、弃料口（6）和钢结构（7），搅拌筒（1）固定在钢结构（7）上，搅拌扇叶（2）垂直伸入搅拌筒（1）内，且与驱动机构连接，搅拌筒（1）内底部分别设有接料口（5）和弃料口（6）。将集样器所收集的高钙灰样品，通过输送皮带自动送往搅拌筒内，通过搅拌扇叶的搅拌达到均匀分样的目的，降低了员工的劳动强度，减少了环境污染，消除了因人为分样产生的争议，保证了所取样品的真实性。同时具有投资小、分样效率高等特点。

吸式过滤器自调整吸嘴 759

 0

本实用新型涉及一种吸式过滤器自调整吸嘴，属于冶金行业吸式过滤器技术领域。技术方案是：固定吸嘴（1）和活动吸嘴（4）均为管状结构，固定吸嘴（1）的外径与活动吸嘴（4）的内径相匹配，固定吸嘴（1）上设有固定吸嘴法兰盘（5），活动吸嘴（4）上设有活动吸嘴法兰盘（6），固定吸嘴（1）的一端插入到活动吸嘴（4）内，固定吸嘴（1）的另一端设有外螺纹，固定吸嘴法兰盘（5）和活动吸嘴法兰盘（6）之间通过多个导向螺栓（2）连接在一起，弹簧（3）套在固定吸嘴法兰盘（5）和活动吸嘴法兰盘（6）之间的固定吸嘴上。本实用新型的有益效果是：使活动吸嘴与滤网间隙保持最小，保证吸污效果，避免吸式过滤器滤网吸污不净而堵塞。

反渗透装置前端保安过滤器滤芯保护支撑装置 958

 0

本实用新型涉及一种反渗透装置前端保安过滤器滤芯保护支撑装置，属于冶金行业水处理设备技术领域。技术方案是：包含支撑管（1）、端盖（2）、限位环（3）和网孔（4），支撑管（1）的一端设有端盖（2），靠近支撑管（1）的另一端设有限位环（3），所述限位环（3）为与支撑管（1）相配合的环状，限位环（3）套在支撑管（1）上，所述支撑管（1）上均匀布置多个网孔，构成网管。使用时，将支撑管安装在保安过滤器平行中间部位，滤芯安装在支撑管上。本实用新型的有益效果是：能够支撑保护滤芯，减少滤芯的消耗，有效避免各类腐蚀性药剂的腐蚀，提高滤芯使用周期。

冷轧重卷机组弹性接近开关支架 823

 0

本实用新型涉及一种冷轧重卷机组弹性接近开关支架，属于冶金行业冷轧重卷机组设备技术领域。技术方案是：包含接近开关（3）、锁紧螺母（4）、钢卷小车本体（7）、连接螺栓（8）、上板（9）、弹簧（10）和下板（11），上板（9）和下板（11）上下平行型布置，下板（11）固定在钢卷小车本体（7）上，上板（9）和下板（11）通过多个连接螺栓（8）固定连接，所述连接螺栓（8）上设有弹簧（10），接近开关（3）通过锁紧螺母（4）固定在上板（9）和下板（11）之间。本实用新型的有益效果是：钢卷卷径变化时，不需要调节接近开关的位置就可实现自动控制，使生产节奏更加紧凑，而且有效减少了接近开关异常损坏率，节约备件成本。 1

水冷节能拉矫机 1107

 0

本实用新型为一种水冷节能拉矫机，涉及冶金拉矫机术领域。主要包括龙门式机架、主动辊、被动辊、主动辊升降变速箱、升降电机、主动辊减速箱及电机，其特征在于所述龙门式机架、主动辊、被动辊上均设有水冷却结构。本实用新型克服了现有技术之不足，改水冷节能拉矫机，水冷结构简单、冷却效果好，不仅使设备耐用，提高了设备的使用寿命，而且减少了热辐射，减少了设备的维修次数，减轻工人的劳动强度，而且工艺性好，使用及拆装方便，有利于提高生产效率，有利于环保。

杜绝高炉铁口串煤气喷溅的装置 974

 0

本实用新型涉及一种杜绝高炉铁口串煤气喷溅的装置，属于冶金行业炼铁设备技术领域。技术方案是：焊接钢板（3）外设有灌浆炮头（1），灌浆炮头（1）的前端设有灌浆炮垫（2），灌浆炮头（1）上开有灌浆孔（9）和排气孔（12），连接管（4）的一端固定在灌浆孔（9）上，连接管（4）另一端与打浆机（6）连接，连接管（4）上设有灌浆阀门（5）；排气管（10）的一端与排气孔（12）固定连接，排气管（10）另一端连接排气阀门（11）。本实用新型的积极效果：能出净渣铁，防止铁口串煤气，保证高炉的稳定顺行，治理铁口喷溅，保证高炉安全、稳定顺行。

TRT透平机积水排放装置 1226

 0

一种TRT透平机积水排放装置，属于冶金技术领域，设计目的是防止污水损坏静叶轴承，其技术方案是，该装置包括排污管、引流管、集水罐、排污阀和排污操作阀，所述排污管的进液端通过排污阀与TRT透平机下壳体底部的排污口连接；所述排污操作阀接在排污管上；所述集水罐通过其中上部的进气口和出气口串接在TRT透平机的放散管上；所述引流管的上端接集水罐底部的排水口，下端接排污管且位于排污阀与排污操作阀之间。本实用新型利用集水罐和引流管收集和排放TRT透平机放散管中回流的凝结水，利用排污管排放积存于透平机机壳内的污水，该装置避免了积水过多对透平机静叶调整机构造成的不良影响，使透平机能够长周期稳定运行。

SD系列电动执行机构 980

 0

本实用新型公开了一种SD系列电动执行机构，包括电位器、力矩调整机构、电机热保护触点、电机和BND-ZX控制模块，所述BND-ZX控制模块分别连接电位器、上限位开关、下限位开关、力矩调整机构、电机热保护触点和电机。SD系列电动执行机构安全可靠、品种规格多、精度高、功能齐全、重量轻、安装、调试操作、维修方便，广泛应用在能源、冶金、石油、轻工、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。

带钢三叉区夹送辊减速机油箱防水密封装置 1150

 0

本实用新型涉及一种带钢三叉区夹送辊减速机油箱防水密封装置，属于冶金行业带钢设备技术领域。技术方案是：包含夹送辊（1）、防水套（3）、防水罩（4）、防水罩螺栓（5）、毡圈油封（7）、减速机输出端轴承压盖（8）和轴承压盖螺栓（9），防水套（3）固定在夹送辊（1）的下方内侧，防水罩（4）通过防水罩螺栓（5）固定在减速机输出端轴承压盖（8）上，减速机输出端轴承压盖（8）上设有毡圈油封（7），减速机输出端轴承压盖（8）固定在夹送辊减速机上。本实用新型的有益效果是：解决了带钢三叉区夹送辊减速机油箱进水的问题，降低了三叉区夹送辊减速机轴承的消耗，降低了维修人员的劳动强度，减少了轧制过程中的生产事故。

变辊距小型钢板矫直机 1249

 0

本实用新型涉及一种变辊距小型钢板矫直机，属于冶金行业钢板矫直技术领域。技术方案是：矫直机由十一根辊组成，包含六根下辊和五根上辊，三号下辊（12）与四号下辊（11）之间的距离大于二号下辊（13）与三号下辊（12）之间的距离，二号下辊（13）与三号下辊（12）之间的距离大于一号下辊（2）与二号下辊（13）、四号下辊（11）与五号下辊（10）以及五号下辊（10）与六号下辊（9）之间的距离；一号上辊（3）与一号下辊（2）上下对齐布置构成夹送辊。本实用新型的有益效果是：可方便矫直较大变形量钢板，提高矫直效率。特别适用于宽度1000mm以下，厚度12mm以下，长度4000mm以内的钢板的矫直。

用于炼钢厂的灭弧插头 752

 0

本实用新型涉及冶金领域，尤其涉及一种用于炼钢厂的灭弧插头。一种用于炼钢厂的灭弧插头，包括外壳，插脚，所述外壳顶部有一孔穿插有密封橡胶柱，所述密封橡胶柱一端有压头，所述密封橡胶柱另一端有推杆，所述推杆两侧有第二接触片，所述推杆底部有一凹槽穿插有弹簧，所述弹簧另一端穿在弹簧座内，所述弹簧座与外壳相连，所述外壳顶部还穿插有两个插脚，所述插脚底部焊接有第一导电固定块，所述第一导电固定块穿插有第一接触片，所述第一导电固定块、第一接触片被第一螺丝穿插固定在外壳内。本实用新型采用机械结构灭弧，可靠性高，可安全适用于严禁烟火的炼钢厂燃气管道施工维护中。

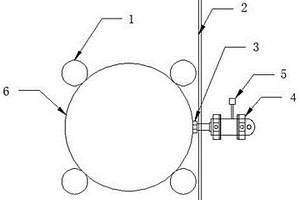

紧卷机辅助装置 868

 0

本实用新型涉及一种紧卷机辅助装置，属于冶金行业轧钢机械设备技术领域。技术方案是：包含紧卷机（1）、顶杆（3）、液压缸（4）和脚踏开关（5），所述液压缸（4）的活塞杆和顶杆（3）连接在一起，脚踏开关（5）设置在液压缸（4）上，控制液压缸的活塞杆伸缩；紧卷机（1）与带钢卷（6）相接触；还包含挡板（2），挡板（2）设置在带钢卷（6）与液压缸（4）之间。本实用新型的有益效果是：安装在紧卷机旁，通过液压缸代替人手去固定带钢卷，保证了紧卷机的正常紧卷作业，降低了安全隐患事故的发生，提高了紧卷效果；具有制作简单，成本低，维护和操作简便，安全性高等特点。

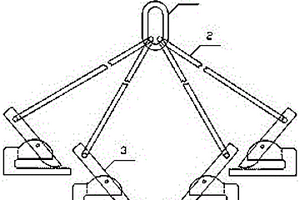

轧甩废钢板吊运装置 1143

 0

本实用新型涉及一种轧甩废钢板吊运装置，属于冶金行业中厚板轧钢生产设备技术领域。技术方案是：四个结构相同的夹具（3）分别通过一根钢丝绳（2）吊挂在吊环（1）上；所述夹具（3）包含吊孔（31）、固定座（32）、销轴（33）、锯齿（34）和咬刀（35），所述固定座（32）为U型结构，咬刀（35）通过销轴（33）与固定座（32）转动连接，咬刀（35）的一端设有与钢丝绳（2）连接的吊孔（31），咬刀（35）的另一端和固定座（32）上分别设有锯齿（34），所述固定座（32）上的锯齿（34）设在U型结构的固定座（32）的内侧。本实用新型的有益效果是：能够将轧甩废钢板快速安全的吊离辊道，吊运平稳，节约了在钢板上打孔的时间，减少了安全隐患。

用于卷取机的助卷器 777

 0

本实用新型涉及一种用于卷取机的助卷器，属于冶金行业冷轧精整设备工具技术领域。技术方案是：液压缸固定底座（5）和摇臂支撑箱底座（6）分别固定在助卷器底座板（4）上，液压驱动缸（3）的缸体固定在液压缸固定底座（5）上，摇臂支撑箱（7）固定在摇臂支撑箱底座（6）上，摇臂支撑箱（7）内设有主轴（14），主轴（14）的外侧设有铜套（15），助卷摇臂一（2）和助卷摇臂二（8）的一端分别固定在主轴（14）外侧的铜套（15）上，助卷摇臂一（2）的另一端与液压驱动缸（3）的活塞杆端连接，助卷摇臂二（8）的另一端设有助卷辊（1）。本实用新型的有益效果是：保证钢卷外形的平整和钢卷尾部的表面质量。

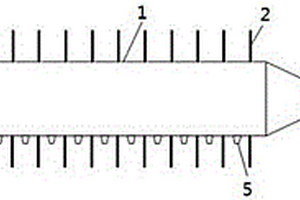

圆筒式混合机打水清料装置 1218

 0

本实用新型涉及一种圆筒式混合机打水清料装置，属于冶金行业烧结生产设备技术领域。技术方案是：包含打水清料管（1）、棒针、回转旋转接头（3）、进水管（4）、打水孔（5）、转轴一（6）和轴承座（7）,所述打水清料管（1）的一端为封闭结构，打水清料管（1）的封闭端通过转轴一（6）与轴承座（7）转动连接，打水清料管（1）的另一端通过回转旋转接头（3）与进水管（4）连接，所述打水清料管（1）上沿轴线方向上设有四排棒针和一排打水孔（5），所述排水孔（5）间隔布置在其中一排棒针中。本实用新型的有益效果是：能够实现在线清理粘料，清料效果好，保证了生产的连续性，降低了工人的劳动强度，同时延长了混合机内部衬板的使用寿命。

管道式煤气折流脱水器 1245

 0

本实用新型涉及一种管道式煤气折流脱水器，属于冶金行业煤气脱水设备技术领域。技术方案是：包含进气管（1）、扩径管（2）、脱水管（8）、缩径管（9）、出气管（10）和折流装置，进气管（1）、扩径管（2）、脱水管（8）、缩径管（9）和出气管（10）依次连接，整体呈对称结构，脱水管（8）内设有多个结构相同的折流装置，所述折流装置包含折流板（5）、集水漏斗（6）和挡水板（7），折流板（5）固定在脱水管（8）内，在脱水管（8）的底部靠近折流板（5）的位置设有集水漏斗（6），所述集水漏斗（6）设有挡水板（7）。本实用新型的有益效果是：可以将煤气中夹带的较小粒径的机械水通过高效旋流进行分离和脱除，提高煤气的热效率。

连铸坯线下切割装置 936

 0

本实用新型涉及一种连铸坯线下切割装置，属于冶金行业连铸坯切割设备技术领域。技术方案是：包含线性导轨框架（2）、割把小车（3）、小车车轮（4）、割嘴座（5）、割嘴支架限位块（6）和割嘴倾动标志块（7），所述线性导轨框架（2）内设有两条相互平行的线性导轨，割把小车（3）设有与线性导轨框架（2）内的线性导轨相配合的小车车轮（4），割嘴座（5）固定在割把小车（3）上，割嘴座（5）内设有割嘴，轴的一端固定在割嘴座（5）上，轴的另一端设有割嘴倾动标志块（7），割嘴倾动标志块（7）的前后两侧分别设有割嘴支架限位块（6）。本实用新型解决了铸坯切割断面凹凸不平的情况，杜绝了轧制铸坯头部开裂而发生的堆钢事故。

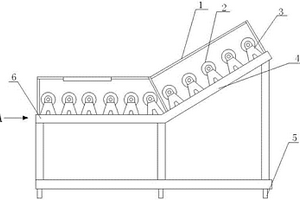

实验用高温钢坯转移装置 1114

 0

本实用新型涉及一种用于冶金实验的装置，尤其是一种实验用高温钢坯转移装置。一种实验用高温钢坯转移装置，包括框架本体，框架本体包括前端斜面框架部分和后端平台框架部分，框架上设置有托辊，框架两侧设置有防护栏，平台后端设置有横向防护栏。本实用新型设备结构简单，便于设计和制造；重量较轻，便于安装运输，能够方便、快捷地对经过加热炉加热到高温的实验用钢坯进行转移，解决了在实验过程中，人力无法转移温度较高、尺寸较大、较重的钢坯的难题，为后期实验的开展提供了一种简单、便于操作的实验工具。

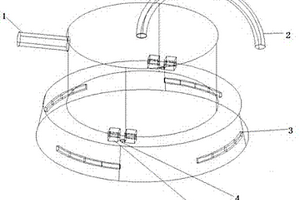

连铸扇形段磁尺密封保护装置 1213

 0

本实用新型涉及一种连铸扇形段磁尺密封保护装置，属于冶金行业连铸设备技术领域。技术方案是：包含上密封帽、下底座和密封垫，上密封帽和下底座之间设有密封垫，上密封帽和下底座固定连接；所述上密封帽为上端封闭的圆桶状结构，上密封帽的顶部设有冷却压缩空气出气口（1）和电缆入口管（2）；所述下底座为与上密封帽相配合的下端封闭的圆桶状结构，下底座上设有冷却压缩空气入气口（15），下底座内设有两个上下平行布置的磁尺定位架。本实用新型的有益效果是：在扇形段高温、水气等恶劣环境下，能够更好的保护扇形段磁尺，密封效果好，延长磁尺传感器的使用寿命。尤其在安装拆卸过程中简便，缩短更换扇形段的时间。

高炉渣铁沟除尘密封结构 868

 0

本实用新型涉及一种高炉渣铁沟除尘密封结构，属于冶金行业高炉设备技术领域。技术方案是：在渣铁沟（6）两侧分别砌筑盖板承重墙（5），凸型盖板（1）和凹型盖板（2）上分别设有相互配合的盖板凹槽（3），凸型盖板（1）和凹型盖板（2）相互间隔的固定在渣铁沟（6）两侧的盖板承重墙（5）上，凸型盖板（1）和凹型盖板（2）之间通过凸型盖板（1）和凹型盖板（2）上的盖板凹槽（3）扣合在一起，凸型盖板（1）和凹型盖板（2）的两侧设有密封条（9），S型钢制挂钩（10）固定在盖板凹槽（3）内。本实用新型的有益效果是：密封性好，提高了除尘效果。防止凸型盖板和凹型盖板变形，延长了凸型盖板和凹型盖板的使用寿命。

组装风口小套的固定装置 867

 0

本实用新型涉及一种组装风口小套的固定装置，属于冶金行业连铸生产设备技术领域。技术方案是：包含定位桩（1）、抱箍（2）、压力杆（3）、固定螺栓（4）、紧固螺丝（5）和风口小套（7），抱箍（2）通过紧固螺丝（5）紧固在定位桩（1）上，压力杆（3）的一端通过固定螺栓（4）固定在抱箍（2）上，压力杆（3）的另一端压在风口小套（7）上，所述风口小套（7）为上端封闭的空心圆台型结构，风口小套（7）上端的直径大于下端的直径。本实用新型的有益效果是：能够使风口小套固定牢固，方便套管的准确安装，降低工人劳动强度，结构简单，经久耐用。

高炉快速更换风口中小套的装置 805

 0

本实用新型涉及一种高炉快速更换风口中小套的装置，属于冶金行业高炉检修设备技术领域。技术方案是：包含高度调节螺杆（1）、车架扶手（2）、车架（3）、车轮（4）和输送辊（5），车架（3）的下方设有车轮（4），车架（3）的一侧设有车架扶手（2），位于车架扶手（2）一侧的车架（3）上设有高度调节螺杆（1），所述高度调节螺杆（1）与车架（3）螺纹连接，车架（3）上设有多个平行布置且在同一水平面上的输送辊（5）。与背景技术相比，作业人数由5人以上减少到3人即可，更换中套的作业时间由150分钟缩短到100分钟以内，更换小套的作业时间由70分钟缩短到40分钟以内，提高了工作效率，降低了工人劳动强度，安全可靠。

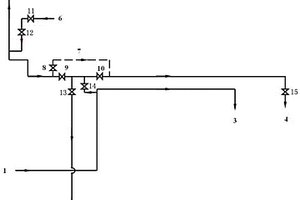

提高蒸汽发电量的补汽装置 1024

 0

本实用新型涉及一种提高蒸汽发电量的补汽装置，属于冶金行业发电设备技术领域。技术方案是：中宽带蒸汽管道（6）分为两路，一路与高线蒸汽管道（5）相连接，另一路分成两路，另一路再分成两路，一路通过中宽带蒸汽来气联络阀（8）与饱和蒸汽发电补汽管道（7）后与饱和蒸汽补汽管道（4）相连接，另一路与中宽带蒸汽来气隔断阀（9）相连接；中宽带蒸汽来气隔断阀（9）通过饱和蒸汽补汽隔绝阀（10）连接饱和蒸汽补汽管道（4）。本实用新型使放散蒸汽得到合理利用，增加蒸汽发电机组的发电量，提高能源利用率，减少能源浪费，降低环保排放、成本低，维护和操作简便。
