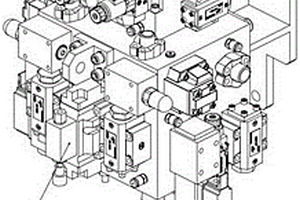

大型型钢校直机辊缝调整液压集成组合阀台 856

 0

本实用新型涉及一种大型型钢校直机辊缝调整液压集成组合阀台，属于冶金行业轧钢校直技术领域。技术方案是：包含上腔油路集成块（1）和下腔油路集成块（2），上腔油路集成块（1）和下腔油路集成块（2）均为正方体结构，下腔油路集成块（2）通过多个螺钉（7）固定在上腔油路集成块（1）的上面。本实用新型的有益效果是：液压阀全部采用标准的板式连接，油路集成块内部不需要精密加工，维护简便，能够满足生产及产品质量要求。

承载力强的板坯翻钢机 752

 0

本实用新型涉及一种承载力强的板坯翻钢机，属于冶金行业板坯翻钢机设备技术领域。技术方案是：包含左侧翻钢装置和右侧翻钢装置，左侧翻钢装置和右侧翻钢装置的结构相同，左侧翻钢装置和右侧翻钢装置对称布置在底座（2）上，所述左侧翻钢装置包含三组翻钢臂，每组翻钢臂包含一个主臂和两个辅臂，主臂设在两个辅臂之间，三组翻钢臂中的主臂和辅臂均转动连接在一个连接轴（4）上，每组翻钢臂设有一个液压缸（5）。本实用新型的有益效果是：能够将翻钢臂承受的冲击载荷转移到底座上，从而减轻翻钢臂的冲击载荷力。提高翻钢臂的承载能力，有效的保证翻钢机的平稳运行，延长翻钢机的使用寿命，降低设备的故障时间。

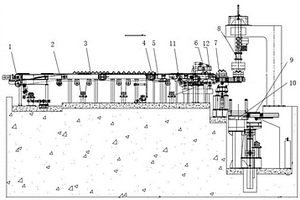

型钢码垛机 880

 0

本实用新型涉及一种型钢码垛机，属于冶金行业型钢精整设备技术领域。技术方案是：按照型钢运行方向依次顺序布置输入辊道（1）、链条输送机、分钢平托装置（4）、型钢翻转装置（6）、步进送钢装置（7）、码垛头装置（8）、升降集料装置（9）和输出辊道（10）；所述型钢翻转装置（6）中的平衡齿轮（606）安装在翻转主轴（611）上，翻转摆臂A（607）和翻转摆臂B（609）的一端分别铰接在翻转磁铁（610）上；所述步进送钢装置（7）中的送钢底座（701）上设有多个暂存位支架（718），每个暂存位支架（718）上均设有暂存位永磁铁（709）。本实用新型的有益效果是：提高型钢码垛效率，能耗小，故障率低。

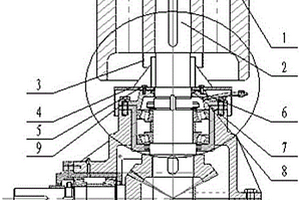

新型铁粉强制混料机 1067

 0

本实用新型涉及冶金行业的一种新型铁粉强制混料机，包括进料系统，通过翻板阀与进料系统一侧连接的混料系统和与进料系统另一侧连接的混料系统。混料系统包括既能公转也能自传的碾轮机构，随碾轮公转时高速自转的行星铲机构，所述碾轮机构由碾轮、碾轮轴、轴承、碾轮臂以及机械迷宫式密封装置组成，所述机械迷宫式密封装置包括和碾轮固定在一起，随碾轮一起转动的密封盘A，和碾轮轴固定在一起，和碾轮轴一样静止不动的密封盘B，以及只起到一个固定轴承作用的活动密封盘C，三个密封盘的密封槽叠加在一起形成三道密封，有效的防止了灰尘的进入，保护了轴承，进而延长了碾轮轴承的使用寿命。通过上述方案，能够满足混料机的连续生产。

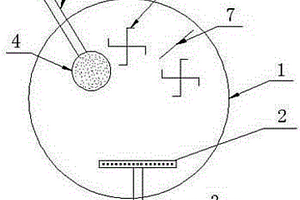

球团矿造球加水装置 1169

 0

本实用新型涉及一种球团矿造球加水装置，属于冶金行业球团矿生产技术领域。技术方案是：包含造球盘（1）、旋转刮刀（6）、挡料板（7）和打水喷头，旋转刮刀（6）和挡料板（7）固定在造球盘（1）上，造球盘（1）设有打水喷头，所述打水喷头包含滴水喷头（2）和雾化水喷头（4），所述滴水喷头（2）靠近造球盘（1）的中心位置，滴水喷头（2）上设有多排喷孔，滴水喷头（2）与加水管一（3）连通，所述雾化水喷头（4）呈圆形，靠近造球盘（1）的边缘位置，雾化水喷头（4）与加水管二（5）连通。本实用新型的有益效果：采用滴水喷头和雾化水喷头两组打水喷头同时向造球盘加水，提高成球效果，有效地降低了吨矿设备消耗和电耗费用。

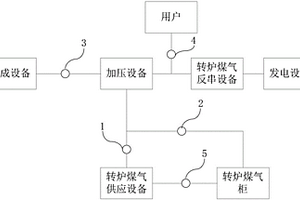

转炉煤气回收与平衡装置 815

 0

本实用新型涉及冶金技术领域，特别涉及一种转炉煤气回收与平衡装置，包括转炉煤气供应设备、加压设备、转炉煤气反串设备、发电设备、转炉煤气柜、合成设备、第一切断阀、第二切断阀及流量控制蝶阀。转炉煤气供应设备通过第一切断阀与加压设备连接，加压设备通过转炉煤气反串设备与发电设备连接，加压设备的输出端与用户连接，合成设备与加压设备连接。转炉煤气供应设备通过流量控制蝶阀与转炉煤气柜连接，转炉煤气柜通过第二切断阀与加压设备连接。本实用新型提供的煤气回收与平衡装置，避免了煤气放散，保护了生态环境。可通过合成设备将焦炉煤气和高炉煤气合成转炉煤气后输送至用户，满足用户的正常使用。

非真空测温取样装置 1197

 0

本实用新型涉及一种非真空测温取样装置，属于非真空中频冶金试验设备技术领域。技术方案是：包含固定连杆（1）、活动横梁（2）、滑动杆（3）、定位环（4）、取样测温器（6）、伺服电机（7）、丝杠（11）和主机架（12），丝杠（11）设在主机架（12）上，伺服电机（7）与丝杠（11）驱动连接，活动横梁（2）固定在丝杠（11）上，固定连杆（1）固定在活动横梁（2）上，滑动杆（3）与固定连杆（1）活动连接，取样测温器（6）通过定位环（4）固定在滑动杆（3）的下端。本实用新型的有益效果是：能够远距离快速准确完成测温或取样动作，有利于保护冶炼人员的安全，而且在取样和测温之间可以快速转换、调整，提高测温取样效率。

新型铀萃取用的搅拌装置 763

 0

本实用新型属于湿法冶金、石油化工技术领域，具体涉及一种铀萃取用的两相混合搅拌装置。技术方案：包括萃取混合槽、搅拌轴及搅拌桨；萃取混合槽底部设有两个进料室，萃取混合槽沿内壁均匀安装多块挡板；搅拌桨包括上圆环、下圆环以及中间矩形或梯形桨叶，桨叶垂直安装于上圆环和下圆环之间，桨叶的外缘与上圆环和下圆环的外缘平齐，桨叶的内缘与下圆环的内缘平齐。有益效果：该搅拌装置对于两相都从下进料型式的萃取混合槽匹配了较优的搅拌桨，具有普通涡轮桨较大的抽吸性能优点，增强了径向流流场，保证了萃取混合槽顶部的混合强度；槽内下方设置挡板，增强桨下方轴流混合能力，以上这都使得萃取混合槽内两相之间混合效果加强，提高了铀萃取率。

新型喂丝机 1187

 0

本实用新型公开了一种新型喂丝机，属于钢铁冶金设备技术领域。包括机体框架结构、主传动结构、主机旋转结构、导向结构、喂丝管升降结构。该喂丝机喂丝管可单独升降，压紧轮压紧力可分别调节，每组三个送丝轮同步送丝，喂丝速度可连续调控。与现有双线喂丝机相比具有操作方便、设备可靠性高、适用性强、喂丝过程稳定、元素收得率高等特点。

方坯连铸机用铸坯除磷装置 1154

 0

本实用新型提供了一种方坯连铸机用铸坯除磷装置，属于冶金炼钢领域，包括控制装置和冲洗装置；所述控制装置包括控制阀、流量计和压力表；所述冲洗装置包括水环、若干个喷管和与喷管固接的喷嘴；所述水环通过连接管与二冷水管道相连通，所述控制阀、流量计和压力表安装在连接管上；所述水环为环形，水环中间为铸坯通道，所述若干个喷管固定于水环上并分别指向铸坯的上侧、下侧、左侧和右侧。本实用新型提供的一种方坯连铸机用铸坯除磷装置结构简单，设计合理，成本低廉，除磷装置将铸坯表面的氧化铁皮进行清除，防止氧化铁皮落入后道工序的设备上，保护后道工序的设备。

防抱锁紧缸 866

 0

一种防抱锁紧缸,涉及冶金行业轧装机与轨座间的固定装置,属轧机固定装置技术领域,用于消除现有锁紧缸使用中活塞杆难以顺利回缩的缺陷。构成中有缸体、活塞、活塞杆及左、右腔进油孔,活塞杆外端为锁紧斜面,改进为,在活塞杆的体内增设柱塞孔及柱塞、体根部增设柱塞进油孔。增设柱塞后,回缩受力面为原有环形面加上柱塞圆截面,回缩受力面大幅度增加,回缩力大幅度提升,有效解决了活塞杆难以顺利回缩的问题;适宜作为轧机固定装置安装实用。

烧结机台车多种篦条布置结构 1154

 0

本实用新型涉及一种烧结机台车多种篦条布置结构，属于冶金行业烧结生产设备技术领域。技术方案是：在台车（1）的中间设置多块篦条A（2），篦条A（2）是在篦条本体上设置多个通气孔和多个支撑体，所述支撑体对称固定在篦条本体的两侧，通气孔为从上至下贯穿于篦条本体的通孔；在蓖条A（2）的两侧设置多个篦条B（3），篦条B（3）的结构和蓖条A（2）的结构相同，篦条B（3）上的通气孔的数量小于蓖条A（2）上的通气孔的数量；在篦条B（3）的两侧设置多个篦条C（4），在篦条C（4）的两侧设置多个篦条本体。本实用新型的有益效果是：能够实现烧结过程中燃烧带均衡移动，消除烧结的边缘效应，达到均匀烧结的目的。

轧辊造型底箱清理装置 1145

 0

本实用新型公开了一种轧辊造型底箱清理装置，包括倾斜安装于主吸杂管外壁上且与主吸杂管连通的引流管，且于所述主吸杂管和引流管的连通处可拆卸连接有变径射流机构，于所述变径射流机构的出口端可拆卸连接有导杂管，所述导杂管的出口端连接有除尘袋，所述引流管的进口通入高压气体，主吸杂管的进口端伸入轧辊造型底箱内。本实用新型在轧辊浇注过程中，提前彻底清理底箱，且清理出来的杂物、涂料灰尘等被收集，防止环境污染，同时有利于操作者的身体健康，减少职业病发生。本实用新型适用于冶金铸造的技术领域。

高炉槽下筛分装置 746

 0

本实用新型涉及冶金工业技术领域，具体是一种高炉槽下筛分装置，包括两个安装板，两个所述安装板相对的一端设置有等距离分布的筛分机构，所述筛分机构包括固定在两个安装板相对的一端外壁的支撑板，所述支撑板一侧外壁开设有等距离分布的第一螺纹孔，且第一螺纹孔的内壁通过螺纹转动连接有连接柱，所述连接柱一侧外壁安装有筛棒条，本实用新型能够通过设置有筛分机构，间隔分布的筛棒条可以对烧结矿进行筛分处理，且烧结矿撞击筛棒条能够带动其震动，能够使物料前行速度加快，并能够保证筛选效率，通过设置在筛棒条外部的缓冲垫和陶瓷片，由于陶瓷片的耐磨性好，比一般的金属材质的筛棒条更为耐磨，使用寿命更长。

自耗电极的烘烤装置 985

 0

本实用新型公开了一种自耗电极的烘烤装置，属于冶金技术领域，包括一端封闭的平置筒体、设置在筒体内部的若干个用于测量自耗电极温度的温度传感器、电加热装置以及电缆；所述筒体内部内径侧通铺电加热板，外径侧通铺保温材料；所述筒体由径向切分为上筒体和下筒体，所述上筒体外表面的两端设置有两个扶手，所述下筒体由支架支撑。本实用新型实现了对各类型自耗电极的烘烤，进而实现了对重熔过程的稳定控制，尤其是在冬季较为寒冷的情况下，有效保证自耗电极端面的温度；通过在装置内部设置温度传感器，实现自耗电极端面温度的实时测量，并通过自耗电极端面温度对电加热装置进行控制，实现了自耗电极端面温度的可控性。

刮板机下轨道底板组件 733

 0

本实用新型公开了一种刮板机下轨道底板组件，属于冶金材料运输机械技术领域。包括下轨道底板和两个以上下轨道体，所述下轨道底板的中部设有凹槽，所述下轨道体通过螺栓固定在所述凹槽内，下轨道体与下轨道体之间保持间隙设置。下轨道体为金属铸件构成，分体设置在所述下轨道底板的凹槽中，且下轨道体与下轨道体之间保持间隙设置，不会出现因热胀冷缩而引起的下轨道体破碎现象的发生，具有结实、耐用的特点。此外，分体设置的下轨道体容易拆卸，方便维修和更换。

轧机底座导向装置 1053

 0

本实用新型公开了一种轧机底座导向装置，涉及冶金行业轧钢设备技术领域，包括滑道和龙门，所述滑道中间设有滑槽，滑道与轧机底座铰接，所述龙门固定设置在轧机一次座上，龙门中间凸起部位设置在滑槽内。在轧机底座上铰连接滑道，又在轧机一次座上固定设置一个与滑道配合的龙门，对轧机底座在轧机一次座上的移动起到导向的作用，避免轧机底座在轧机一次座上移动时方向发生偏移，造成轧制线错位，导致跑堆钢中断生产。本实用新型具有结构简单、安装方便、定位性好、操作简单实用的特点，能够提高工作效率，保证生产顺利进行。

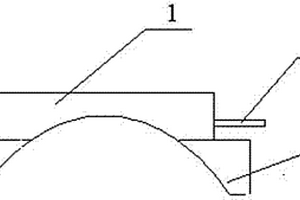

带钢精轧机上支承辊换辊装置 1152

 0

本实用新型涉及一种带钢精轧机上支承辊换辊装置，属于冶金行业轧钢技术领域。技术方案是：该装置包含底座（1）、支撑板（2）、托架（3），托架下侧设有开口向下的圆弧槽，圆弧槽与支承辊相匹配，托架上侧设有底座，底座两端固定支撑板。更换上支承辊时，用推拉缸将该装置其推入精轧机牌坊内，放置在下支承辊轴承箱上，然后将上支承辊落在底座上，将该装置与上支承辊一起抽出，然后用天车吊走旧辊，换上新辊。本实用新型的有益效果是：缩短了换支承辊时间，提高了作业率，同时降低了工人劳动强度，节省了劳动力。具有加工简单、成本低，维护和操作简便，安全性高等特点。

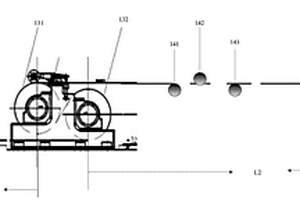

改善带钢拖地的装置 776

 0

本实用新型涉及钢铁冶金设备技术领域，公开了一种改善带钢拖地的装置，所述装置包括：活套出口转向辊、托辊、活套出口张力辊、稳定辊、纠偏辊；其中，所述托辊设置在所述活套出口转向辊与所述活套出口张力辊之间，抵抗所述带钢的自重；所述稳定辊设置在所述活套出口张力辊与所述纠偏辊之间，使带钢稳定运行。如此，可以在带钢运行过程中有效解决带钢拖地造成带钢污染的问题，提高了带钢产品的质量。

用于煤气管道带压检修的封堵装置 1123

 0

本实用新型公开了一种用于煤气管道带压检修的封堵装置，属于冶金行业煤气管道检修技术领域，用于煤气压力不大于25000Pa的煤气管道；所述煤气管道包括煤气主管和与煤气主管连接的M个煤气支管；M为大于0的自然数；其特征在于：所述煤气支管上安装有阀门；在所述阀门和煤气主管之间的煤气支管内设置有通过填充气体改变体积大小的封堵球体；所述封堵球体开设有与气管连接的充气孔；所述气管穿过阀门与气嘴连接。本实用新型能够实现煤气管道的带压检修，封堵球体充气后迅速膨胀，能较好的填充在煤气管道中，封堵密封效果好，利于封堵球体塞入及抽出煤气管道。操作比较便捷，一人即可进行操作，劳动效率较高。

盲板阀 785

 0

本实用新型涉及一种盲板阀,包括两只阀体、一块阀板,每只阀体包括两端分别带有法兰和密封板的圆筒状筒体,由支耳与护板筋焊接为一体的护筋板组与筒体的外壁相联接,所述的阀体还包括过渡连接板,过渡连接板位于筒体外与支耳相应的位置处并和筒体的外壁焊接固定,护筋板组与过渡连接板在支耳处通过可拆卸的活动连接件联接固定。该盲板阀加工工序简单,省时省力,节约成本,使用寿命长且维修方便,适用于化工、冶金、石油等行业,用于两个系统的绝对隔离。

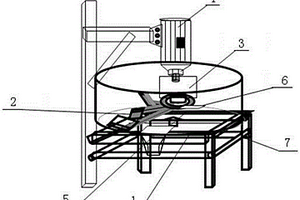

高钙灰样品自动缩分装置 1154

 0

本实用新型涉及一种高钙灰样品自动缩分装置，属于冶金行业烧结设备技术领域。技术方案是：包含搅拌筒（1）、搅拌扇叶（2）、接料口（5）、弃料口（6）和钢结构（7），搅拌筒（1）固定在钢结构（7）上，搅拌扇叶（2）垂直伸入搅拌筒（1）内，且与驱动机构连接，搅拌筒（1）内底部分别设有接料口（5）和弃料口（6）。将集样器所收集的高钙灰样品，通过输送皮带自动送往搅拌筒内，通过搅拌扇叶的搅拌达到均匀分样的目的，降低了员工的劳动强度，减少了环境污染，消除了因人为分样产生的争议，保证了所取样品的真实性。同时具有投资小、分样效率高等特点。

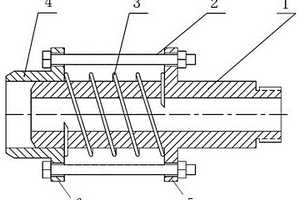

吸式过滤器自调整吸嘴 745

 0

本实用新型涉及一种吸式过滤器自调整吸嘴，属于冶金行业吸式过滤器技术领域。技术方案是：固定吸嘴（1）和活动吸嘴（4）均为管状结构，固定吸嘴（1）的外径与活动吸嘴（4）的内径相匹配，固定吸嘴（1）上设有固定吸嘴法兰盘（5），活动吸嘴（4）上设有活动吸嘴法兰盘（6），固定吸嘴（1）的一端插入到活动吸嘴（4）内，固定吸嘴（1）的另一端设有外螺纹，固定吸嘴法兰盘（5）和活动吸嘴法兰盘（6）之间通过多个导向螺栓（2）连接在一起，弹簧（3）套在固定吸嘴法兰盘（5）和活动吸嘴法兰盘（6）之间的固定吸嘴上。本实用新型的有益效果是：使活动吸嘴与滤网间隙保持最小，保证吸污效果，避免吸式过滤器滤网吸污不净而堵塞。

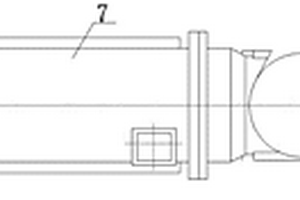

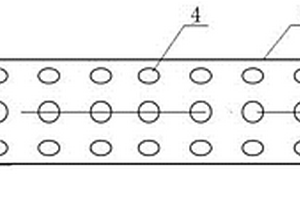

反渗透装置前端保安过滤器滤芯保护支撑装置 951

 0

本实用新型涉及一种反渗透装置前端保安过滤器滤芯保护支撑装置，属于冶金行业水处理设备技术领域。技术方案是：包含支撑管（1）、端盖（2）、限位环（3）和网孔（4），支撑管（1）的一端设有端盖（2），靠近支撑管（1）的另一端设有限位环（3），所述限位环（3）为与支撑管（1）相配合的环状，限位环（3）套在支撑管（1）上，所述支撑管（1）上均匀布置多个网孔，构成网管。使用时，将支撑管安装在保安过滤器平行中间部位，滤芯安装在支撑管上。本实用新型的有益效果是：能够支撑保护滤芯，减少滤芯的消耗，有效避免各类腐蚀性药剂的腐蚀，提高滤芯使用周期。

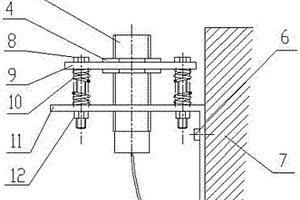

冷轧重卷机组弹性接近开关支架 808

 0

本实用新型涉及一种冷轧重卷机组弹性接近开关支架，属于冶金行业冷轧重卷机组设备技术领域。技术方案是：包含接近开关（3）、锁紧螺母（4）、钢卷小车本体（7）、连接螺栓（8）、上板（9）、弹簧（10）和下板（11），上板（9）和下板（11）上下平行型布置，下板（11）固定在钢卷小车本体（7）上，上板（9）和下板（11）通过多个连接螺栓（8）固定连接，所述连接螺栓（8）上设有弹簧（10），接近开关（3）通过锁紧螺母（4）固定在上板（9）和下板（11）之间。本实用新型的有益效果是：钢卷卷径变化时，不需要调节接近开关的位置就可实现自动控制，使生产节奏更加紧凑，而且有效减少了接近开关异常损坏率，节约备件成本。 1

水冷节能拉矫机 1103

 0

本实用新型为一种水冷节能拉矫机，涉及冶金拉矫机术领域。主要包括龙门式机架、主动辊、被动辊、主动辊升降变速箱、升降电机、主动辊减速箱及电机，其特征在于所述龙门式机架、主动辊、被动辊上均设有水冷却结构。本实用新型克服了现有技术之不足，改水冷节能拉矫机，水冷结构简单、冷却效果好，不仅使设备耐用，提高了设备的使用寿命，而且减少了热辐射，减少了设备的维修次数，减轻工人的劳动强度，而且工艺性好，使用及拆装方便，有利于提高生产效率，有利于环保。

杜绝高炉铁口串煤气喷溅的装置 965

 0

本实用新型涉及一种杜绝高炉铁口串煤气喷溅的装置，属于冶金行业炼铁设备技术领域。技术方案是：焊接钢板（3）外设有灌浆炮头（1），灌浆炮头（1）的前端设有灌浆炮垫（2），灌浆炮头（1）上开有灌浆孔（9）和排气孔（12），连接管（4）的一端固定在灌浆孔（9）上，连接管（4）另一端与打浆机（6）连接，连接管（4）上设有灌浆阀门（5）；排气管（10）的一端与排气孔（12）固定连接，排气管（10）另一端连接排气阀门（11）。本实用新型的积极效果：能出净渣铁，防止铁口串煤气，保证高炉的稳定顺行，治理铁口喷溅，保证高炉安全、稳定顺行。

TRT透平机积水排放装置 1203

 0

一种TRT透平机积水排放装置，属于冶金技术领域，设计目的是防止污水损坏静叶轴承，其技术方案是，该装置包括排污管、引流管、集水罐、排污阀和排污操作阀，所述排污管的进液端通过排污阀与TRT透平机下壳体底部的排污口连接；所述排污操作阀接在排污管上；所述集水罐通过其中上部的进气口和出气口串接在TRT透平机的放散管上；所述引流管的上端接集水罐底部的排水口，下端接排污管且位于排污阀与排污操作阀之间。本实用新型利用集水罐和引流管收集和排放TRT透平机放散管中回流的凝结水，利用排污管排放积存于透平机机壳内的污水，该装置避免了积水过多对透平机静叶调整机构造成的不良影响，使透平机能够长周期稳定运行。

SD系列电动执行机构 971

 0

本实用新型公开了一种SD系列电动执行机构，包括电位器、力矩调整机构、电机热保护触点、电机和BND-ZX控制模块，所述BND-ZX控制模块分别连接电位器、上限位开关、下限位开关、力矩调整机构、电机热保护触点和电机。SD系列电动执行机构安全可靠、品种规格多、精度高、功能齐全、重量轻、安装、调试操作、维修方便，广泛应用在能源、冶金、石油、轻工、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。

带钢三叉区夹送辊减速机油箱防水密封装置 1143

 0

本实用新型涉及一种带钢三叉区夹送辊减速机油箱防水密封装置，属于冶金行业带钢设备技术领域。技术方案是：包含夹送辊（1）、防水套（3）、防水罩（4）、防水罩螺栓（5）、毡圈油封（7）、减速机输出端轴承压盖（8）和轴承压盖螺栓（9），防水套（3）固定在夹送辊（1）的下方内侧，防水罩（4）通过防水罩螺栓（5）固定在减速机输出端轴承压盖（8）上，减速机输出端轴承压盖（8）上设有毡圈油封（7），减速机输出端轴承压盖（8）固定在夹送辊减速机上。本实用新型的有益效果是：解决了带钢三叉区夹送辊减速机油箱进水的问题，降低了三叉区夹送辊减速机轴承的消耗，降低了维修人员的劳动强度，减少了轧制过程中的生产事故。
