江苏苏州有色金属理论与应用

锂离子电池电极活性材料的碳包覆方法 862

 0

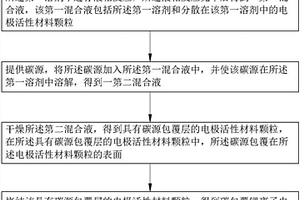

一种锂离子电池电极活性材料的碳包覆方法，包括：提供电极活性材料前驱体和第一溶剂，使该电极活性材料前驱体在所述第一溶剂中进行液相反应，所述液相反应完毕后得到一第一混合液，该第一混合液包括所述第一溶剂和分散在该第一溶剂中的电极活性材料颗粒；提供碳源，将所述碳源加入所述第一混合液中，并使该碳源在所述第一溶剂中溶解，得到一第二混合液；干燥所述第二混合液，得到具有碳源包覆层的电极活性材料颗粒，在所述具有碳源包覆层的电极活性材料颗粒中，所述碳源包覆在所述电极活性材料颗粒的表面；以及烧结该具有碳源包覆层的电极活性材料颗粒，得到碳包覆锂离子电池电极活性材料。

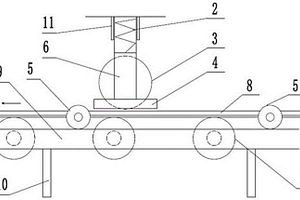

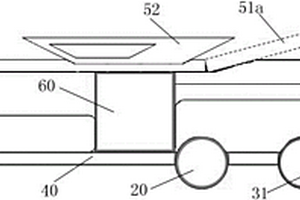

锂电池分段涂布机 630

 0

本发明公开了包括一种锂电池分段涂布机，包括涂布装置和输送装置，涂布装置包括机架和上下浮动设置在机架的涂布辊，涂布辊通过支撑架和弹簧设置在机架上，每组支撑轮组的两个支撑轮分别与两个支架滚动接触，当任何一个支撑轮组运动到支撑块的下方时，该支撑轮组的两个支撑轮分别支撑起两个支撑块，涂布辊抬升一定高度。本发明通过在涂布辊的两侧设置支撑块，通过在输送带两侧设置支撑轮组，并通过支架支撑支撑轮组，当支撑轮组运动到支撑块下方时，能将涂布辊抬高一定高度，从而使得不涂布到锂电池极片，从而达到分段涂布的目的。

LiFePO4正极材料的制备方法、及锂离子电池 987

 0

本申请公开了一种LiFePO4正极材料的制备方法、及锂离子电池，该正极材料的制备包括：将氧化铁、磷酸二氢锂和葡萄糖按物质的量比6 : 12 : 5混合，在丙酮中，转速150r/min，球磨10h，再放入空气中100℃干燥4h，得到前驱体，将前驱体压成片，在350℃下预烧4h，研磨，压片，在800℃下、氩气惰性气氛保护下恒温煅烧20h，自然降温得到LiFePO4正极材料。本发明正极材料具有较小且均匀的颗粒和较好的橄榄石型结构，在颗粒的表面包覆了活性碳层，利于提高其导电率。颗粒之间还存在无定形碳，有助于提高离子的导电性能。由本发明正极材料获得的电池，首次放电比容量为160.2mAh/g，循环50次容量保持在157.1mAh/g。

锂离子电池隔膜及其生产工艺 662

 0

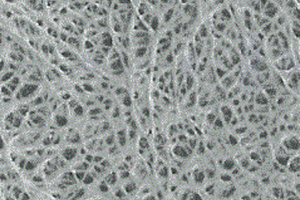

本发明公开了一种锂离子电池隔膜，隔膜厚度为7-20μm，同时公开了本产品的生产工艺：由聚乙烯、2,6-二叔丁基-4-甲基苯酚及烷烃基石蜡油经高速搅拌混合后再经过挤出、冷却成型、双向同步拉伸、萃取、热处理、横拉定型等步骤制成，得到的电池隔膜产品透气度好，空孔率高且空孔分布均匀，拉伸强度和针刺强度高，厚度均一性好，热收缩率低，闭孔性能好，为电池提供了更加优异的性能。

锂电池压降测评方法及系统 837

 0

本发明提供了一种锂电池压降测评方法，所述方法包括如下步骤：S1：计算每个托盘电池的压降，计算该托盘内电池压降的上下限公差；S2：获取每个托盘中压降平均值；S3：根据S1所获得的上下限公差和S2获得的压降平均值，计算上下限标准；S4：对比每个托盘里电池压降数据与S3所得的上下限标准。本发明所提供的锂电池压降测评方法，解决了现有技术中对一批次或一天生产的电池，统一进行统计计算，所导致的压降测评不准确的问题，通过对各个托盘内电池分别设定压降标准，以托盘为单位进行压降挑选，提高了每个电池的压降判断的准确性。

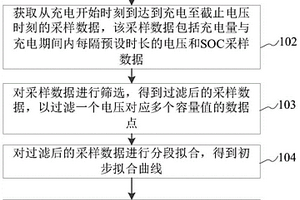

基于模拟退火算法的插值拟合锂电池dQ/dV曲线方法及装置 680

 0

本申请涉及一种基于模拟退火算法的插值拟合锂电池dQ/dV曲线方法及装置，属于锂电池技术领域，该方法包括：获取待测电池单体每个时间段内的充电电量；获取从充电开始时刻到达到充电至截止电压时刻的采样数据，采样数据包括充电量与充电期间内每隔预设时长的电压和SOC采样数据；对采样数据进行筛选，得到过滤后的采样数据；对过滤后的采样数据进行分段拟合，得到初步拟合曲线；使用模拟退火算法对初步拟合曲线进行优化，得到dQ/dV曲线；可以获得更加精准的dQ/dV曲线，在特征完好精度高的dQ/dV曲线基础上，电池的健康状态判定就有充分的保障。

锂离子电池壳体用Al-Mn合金 951

 0

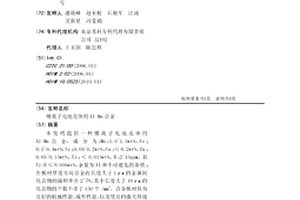

本发明提供一种锂离子电池壳体用Al-Mn合金，成分为：Mn：1.0~1.5wt%，Fe：0.1~0.4wt%，Si：0.05~0.2wt%，Cu：≤0.2wt%，Zn：0.05~0.15wt%，Ti：≤0.015wt%，B：2~15ppm，且Ti+B≤0.016wt%，余量为Al和不可避免的杂质；在板材厚度方向合金内长度大于1μm的金属间化合物的面积率在2~7%，其中长度大于10μm的化合物的个数不多于150个/mm2。合金板材具有良好的机械性能、成形性能，以及优良的激光焊接性能，即使焊池熔深达到0.25mm以上，也没有飞溅产生，满足制造锂离子电池壳体的要求。

锂离子电池正极集流体用铝合金箔及其制造方法 834

 0

本发明涉及锂离子电池正极集流体用铝合金箔及制造方法，成分：Fe0.1~0.7wt％，Mn1.1～1.6wt％，Fe+Mn<1.8wt%，Si0.1~0.3wt％，Ti<0.02wt%，B<0.004wt%，其余组分为Al和不可避免杂质；工艺：合金熔炼、熔体净化处理、浇铸，并对铸锭进行铣面和均匀化处理，热轧、冷轧，中间退火及铝箔轧制，获得厚度为5~30μm硬态铝箔；可采用高温和低温双级均匀化制度，对应的冷轧板的中间退火温度为300~340℃，保持1~25小时；或采用高温单级均匀化处理，对应的冷轧的中间退火温度为340~400℃，保持1~40小时。在保证高强度的同时，降低电阻率。

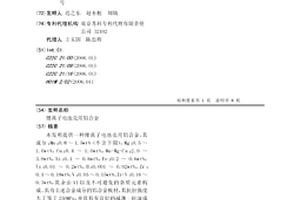

锂离子电池壳用铝合金 978

 0

本发明提供一种锂离子电池壳用铝合金，其成分：Mn：0.8～1.5wt%（不含下限），Mg：0.5～1.0wt%，Cu：0.4～1.0wt%，Mn+Mg+Cu：2.0～3.0wt%，Si：0.1～0.6wt%，Fe：0.2～0.6wt%，Ti：0.01～0.2wt%，B：0.001～0.02wt%，Zr：0.1～0.18wt%，V：0.05～0.15wt%，Zr+V：0.16～0.3wt%，其余由Al以及不可避免的杂质元素构成。具有上述合金成分的铝合金板材，其抗拉强度大于等于250MPa，并且具有良好的减薄-拉深成型性与优良的激光焊接性能，适合制作锂离子电池壳。

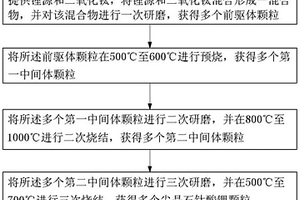

锂离子电池电极活性材料的制备方法 958

 0

一种锂离子电池电极活性材料的制备方法，其包括以下步骤：提供锂源和二氧化钛，将锂源和二氧化钛混合形成一混合物，并对该混合物进行第一次研磨，获得多个前驱体颗粒；将所述前驱体颗粒在500℃至600℃进行预烧，获得多个第一中间体颗粒；将所述多个第一中间体颗粒进行第二次研磨，并在800℃至1000℃进行第二次烧结，获得多个第二中间体颗粒；以及将所述多个第二中间体颗粒进行第三次研磨，并在500℃至700℃进行第三次烧结，获得尖晶石钛酸锂颗粒。

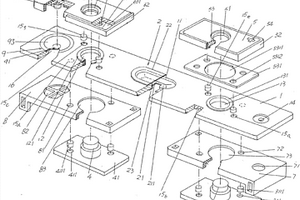

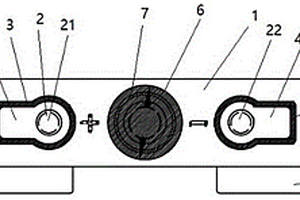

密封性能好的锂电池盖板 862

 0

本发明公开了一种密封性能好的锂电池盖板，包括盖板本体、极柱、正反面一体密封绝缘垫片、连接片以及铆压块，所述的极柱分别通过铆压块设置在盖板本体的左右两边，所述的连接片分别与极柱的底部相连接并水平位于盖板本体的底部，所述的正反面一体密封绝缘垫片设置在盖板本体的上下两端并位于铆压块的外周边缘和极柱与连接片连接处位置的外周边缘。通过上述方式，本发明提供的密封性能好的锂电池盖板，优化了内部结构，结构简单，节约成本，可以大大提高锂离子电池的装配的效率，密封效果好，同时设置有防爆阀具有较好的防爆性能，安全性高，能够完全避免锂电池过充时的爆炸现象，大大延长电池的使用寿命。

锂离子电池正极材料 801

 0

本发明公开了一种锂离子电池正极材料，包含活性材料和添加剂；所述的添加剂为LixNi1?x?yMyO2；其中0.3≤x≤0.85, 0.01≤y≤0.65。本发明一种锂离子电池正极材料使锂离子电池在过放电情况下有更好的性能，提高锂离子电池的安全性。

高温锂电池正极及其制备方法 762

 0

本发明提供了一种高温锂电池正极及其制备方法，包括主料、溶剂和添加剂，所述主料为磷酸铁锂或三元，所述溶剂为NMP，添加剂包括PVDF、SP、KS‑6和多层石墨烯；多层石墨烯占正极总质量的5‑8％；多层石墨烯包括多层片状石墨烯和金刚石，金刚石位于多层片状石墨烯的相邻的两层之间，金刚石与所述的多层片状石墨烯的碳原子一一对应。本发明将多层石墨烯加入锂电池的正极中，增加电池的导热导电性能，在温度较高的环境中，可以更快的将热量传输到电池壳体以向外发散，使电池内部温度降低且趋于稳定，同时，良好的导电性能可以有效的降低电池的内阻，使电池在工作中可以减少温升，电池可以适应最高75℃的高温，同时提高锂电池使用的安全性，且延长使用寿命。

碳纳米管-锂钛掺杂的氧化镍复合物及其制备方法 892

 0

本发明公开了一种碳纳米管-锂钛掺杂的氧化镍复合物及其制备方法。将带羧基的碳纳米管分散于N，N-二甲基甲酰胺中，加入硅烷化的锂钛掺杂的氧化镍，反应物经过滤，洗涤，干燥后，得到碳纳米管表面接枝锂钛掺杂的氧化镍的复合物。所述复合物的表面含有硅氧键、氨基、羟基等活性基团，可应用于制备复合树脂材料及其它新型材料的开发。该复合物的性能可以通过调节接枝物的量来控制，为导电材料、介电材料等功能材料的制备及其性能的调控提供了可能，尤其在制备兼具高介电常数和低介电损耗材料方面具有突出优势。本发明提供的碳纳米管-锂钛掺杂的氧化镍复合物还具有制备方法适用性广、操作工艺简单的特点。

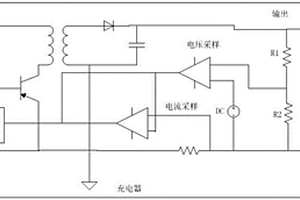

自恢复锂电池保护电路和装置 878

 0

本发明实施例公开了一种自恢复锂电池保护电路和装置，该保护电路包括保护控制电路、负载电阻、下拉电阻、第一晶体管、第一开关、第二开关、第三开关和充电器；保护控制电路包括：基准电路、放电短路判断电路、放电过流判断电路、短路恢复检测电路、延时电路、第一信号输出电路和驱动电路；短路恢复检测电路用于在保护控制电路进入放电过流或放电短路保护状态后，根据恢复条件控制驱动电路导通第一晶体管。本发明实施例提供的自恢复锂电池保护电路能够在保护控制电路进入放电短路保护状态或者放电过流保护状态后，根据放电电压的大小恢复至正常放电状态，不需要对锂电池进行充电激活，大大提高了用户的使用效果。

锂电池注氮补液线 1020

 0

本发明提供一种锂电池注氮补液线，包括依次设置的上料拔钢钉设备、抽真空注氮设备、自动补液设备、拔胶塞注氦气设备、装安全阀设备以及安全阀压装下料设备；所述上料拔钢钉设备包括第一机架、设置于所述第一机架上的第一传输机构、设置于所述第一传输机构中部的第一顶升定位机构、设置于所述第一顶升定位机构上方的压胶塞拔钢钉机构。该锂电池注氮补液线，实现了锂电池电芯组电芯的自动化拔钢钉、抽真空、注氮气、拔胶塞、注氦气及安全阀安装。

基于全氟磺酰基乙烯基醚的锂离子电池电解液及其制备方法和应用 799

 0

本发明涉及一种基于全氟磺酰基乙烯基醚的锂离子电池电解液及其制备方法和应用，它包括以下质量分数的组分：全氟磺酰基乙烯基醚0.5~10%；电解质混合物90~99.5%；所述电解质混合物由锂盐电解质和有机非水溶剂混合而成。通过在电解质混合物中添加特定含量的全氟磺酰基乙烯基醚，使得电解液具有优良的成膜性质、导电性质和阻燃性质，尤其是在高镍三元正极材料和碳负极的锂离子电池具有重要应用前景。

超薄型聚合物锂离子电池及其制备方法 937

 0

本发明涉及锂离子电池技术领域，公开一种超薄型聚合物锂离子电池及其制备方法，该超薄型聚合物锂离子电池包括正极复合元件、负极复合元件、聚乙烯‑聚丙烯隔膜粘结元件和外壳元件；由依次层叠放置的聚乙烯‑聚丙烯隔膜粘结元件、负极复合元件、聚乙烯‑聚丙烯隔膜粘结元件、正极复合元件、聚乙烯‑聚丙烯隔膜粘结元件、负极复合元件、聚乙烯‑聚丙烯隔膜粘结元件构成电池芯，所述电池芯热压后通过外壳元件包裹形成电池。本发明的电池在负极集流体最外侧单面涂覆负极片，与传统的正负极片都是集流体上双面涂覆相比，节省了两个单面负极片的厚度空间。这样做出的叠片式电池厚度最薄可以在0.5毫米，极大地扩展了电池的应用空间。

锂电池快速化成方法 1021

 0

本发明属于锂离子电池制造技术领域，具体涉及一种锂电池快速化成方法。通过改变充电速率和时间，相对于传统工艺，即能使SEI膜完成形成，又节约化成总耗时，增加了SEI膜稳定性的同时，还能够提高锂电池的生产效率。

三元材料为正极的软包装锂离子电池的化成方法 723

 0

本发明提供了一种三元材料为正极的软包装锂离子电池的化成方法，所述三元材料为富锂三元材料，所述软包装锂离子电池的负极为石墨电极，所述化成方法包括，将组装后的电池注入电解液，封口，对电池进行恒流充电至充电截止电压，记录充电电量；然后对电池进行恒流放电至放电截止电压，记录放电电量；当所述放电电量/所述充电电量低于预定值时，对电池进行剪口，排气，补液，密封的步骤；否则，对电池进行剪口，排气，密封的步骤；然后继续进行化成步骤。经过本发明的化成方法，能够提高电池出厂后的首次充放电效率，以及循环容量保持率。

磷酸铁锂电池回收中水的综合利用方法 774

 0

一种磷酸铁锂电池回收中水的综合利用方法，其特征在于：依次包括下列步骤：将废旧电池的磷酸铁锂酸浸，得浸出渣和浸出液；浸出渣经洗涤后得到第一洗水；将第一洗水用于酸浸；浸出液除铝后得到除铝液，与H₂O₂溶液、氨水溶液加入到反应器中，反应后过滤得母液和滤饼；将母液经过除磷、中和、蒸氨后，用于配制H₂O₂溶液和氨水溶液；滤饼依次经过前端洗涤和后端洗涤，过滤得到第二洗水和磷酸铁产品；后端洗涤产生的洗水返回前端洗涤中；第二洗水的一部分用于配制H₂O₂溶液和氨水溶液，另一部分返回至第一步中用于浸出渣洗涤。本发明实现了母液和洗水的闭环循环再利用，母液的循环过程亦是锂浓度富集的过程，且大大节约了水的用量。

锂离子电池正极废片的回收方法 653

 0

本发明公开了一种超临界流体萃取法回收锂离子废旧电池正极废片中聚偏氟乙烯（PVDF）、铝和正极废料（活性物质和导电碳粉混合物）的方法。该方法先拆解锂离子电池正极，浸泡在有机溶剂中，取出后干燥处理获得不含电解液的正极片；再对处理后的正极片进行超临界萃取处理，极片中的粘结剂PVDF溶解于超临界流体中并被萃取分离；剩下的铝箔和正极废料失去粘结性相互剥离，可通过机械分离；分离出的正极废料可以直接作为原材料来生产锂电池正极材料。本发明不使用酸碱液处理电极，也不用高温焚烧，不产生化学废液和有毒废气；通过超临界萃取处理方式，回收的铝箔、PVDF和正极废料，可以直接作为原材料进行循环利用，具有经济高效、绿色环保的优点。

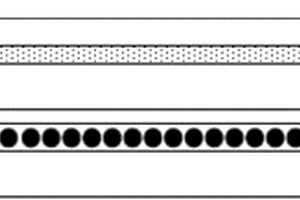

锂离子电池正极电极、制备方法 1108

 0

本发明提供一种锂离子电池正极电极，结构依次分别为阻隔层3、电极活性物质层2、集电体层1、电极活性物质层2、阻隔层3，本发明还提供了一种制备如上所述的锂离子电池正极电极的方法，通过在集电体层1两个外表面涂覆电极活性物质层2，即得到现有已有的正极电极，再在两个电极活性物质层的外表面分别涂覆阻隔层3，所述阻隔层中包括混合均匀的阻隔层材料、第二粘合剂、分散剂，所述阻隔层材料选自Al₂O₃、AlPO₄、ZnO、MgO中任意一种，通过涂覆阻隔层可将电极活性物质层与电解液进行隔离，降低副反应的发生，此外，阻隔层材料的热稳定性高，从而提高了锂离子电池正极电极的热稳定性。

高纯锂电池隔膜用特种氧化铝的制备方法 1142

 0

本发明公开了一种高纯锂电池隔膜用特种氧化铝的制备方法，以氢氧化铝为原料、超细氢氧化铝为种晶、氨水为添加剂、软水为反应介质，经水热反应制得勃姆石；勃姆石进行高温煅烧，制得α‑Al₂O₃原粉，α‑Al₂O₃原粉经过卧式磨砂机研磨和喷雾干燥或气流磨研磨制得锂电池隔膜用氧化铝。本发明通过水热反应即可除去氧化钠杂质，制得的氧化铝成品化学纯度高，Al₂O₃≧99.95％；Na₂O≦0.02％，Fe₂O₃等杂质含量≤70ppm；晶体显微形貌可控，以类球形和立方状结构为主；比表面积在3.5～6.0m²/g；粒度分布相对较窄；能够满足锂电池隔膜材料电化学性能及安全性能的要求。

大型锂电池用危包纸箱及其承重块的设计方法 938

 0

本发明公开了一种大型锂电池用危包纸箱及其承重块的设计方法，其包括如下步骤：S1：根据纸箱堆码的层数，计算理论的承重力F_承；S2：根据单层蜂窝纸板的平压强度X_单，计算所需承重块的总截面积之和S；S3：以纸箱底部的中心为基准，将纸箱内部均分为若干体积相等的承重区域，根据S值，将承重块设计成大小不等的若干块，并分布于各个承重区域内，以使得每个承重区域所承重的压力以及锂电池位于对应承重区域内的重力之和保持相等；S4：承重块设计完成后，对纸箱进行抗压堆码测试，根据实测结果与理论计算的误差，对S以及承重块的数量、大小、分布作校正与调整。本发明具有使得装有锂电池的箱体堆码后重心仍能保持平衡，从而不易发生倾倒的效果。

锂离子电池自放电筛选方法 749

 0

本发明提供一种锂离子电池自放电筛选方法，包括如下两个步骤：步骤一，将待筛选电池预充至满电或者半电，进行高温老化处理，再常温存储，检测开路电压记为OCV1再常温存储，检测开路电压记为OCV2，计算同期OCV2电压临界值U0，OCV2<U0的电池为严重自放电电池；步骤二，对剔除步骤一后的电池，满电或者半电搁置前后电压差采用“3σ”循环方式剔除自放电电池。本发明设计一种锂离子电池自放电筛选方法，该方法先将电池满电或半电搁置后确定开路电压之后进行筛选再采用“3σ”循环方法剔除相应的自放电电池从而实现锂离子电池自放电筛选。

锂离子电池寿命预测的测试方法 831

 0

本发明公开了一种锂离子电池寿命预测的测试方法，先记录电池的额定容量Cap，再记录电流值Ilf，最后根据电池的Ilf/Cap结果定性判断锂离子电池寿命优劣。本发明根据锂离子电池的寿命衰减机理，通过短时间的测试获得与电池寿命相关的特性参数，实现对电池寿命的快速预测，减少测试时间和人员使用，加快产品研发进度。

基于平均寿命退化线修正LSTM的锂电池SOH预测方法 983

 0

本发明尤其涉及一种基于平均寿命退化线修正LSTM的锂电池SOH预测方法；针对锂离子电池SOH预测存在误差累积的问题，提出一种基于平均寿命退化线修正的LSTM神经网络锂离子电池SOH预测算法，该算法能够有效消除累计误差，有着良好的预测性能。

锂离子电池正极材料的包覆结构及其制备方法和用途 739

 0

本发明涉及一种锂离子电池正极材料的包覆结构及其制备方法和用途，所述制备方法包括通过机械融合法在正极材料表面包覆电子导电颗粒层；之后在电子导电颗粒层的表面通过液相法包覆固态电解质层，得到所述锂离子电池正极材料的包覆结构；所述包覆结构包括位于正极材料表面的电子导电颗粒层，及位于所述电子导电颗粒层的外层的固态电解质层；上述包覆结构能有效隔绝正极材料与电解质之间的直接接触，抑制正极材料与电解质间的副反应，提高电池的循环性能；同时，其具有高的热稳定性，可以提高电池的安全性能；本发明所述包覆结构采用上述两层结构，其具有良好的锂离子电导和电子电导，保证了正极材料较高的克容量和倍率性能。

锂离子电池电极片的制备方法 768

 0

本发明公开了一种锂离子电池电极片的制备方法，其特征在于包括以下步骤：1）按重量计，将磷酸二氢锂10~20份、三氧化二钒5~7份、磷酸二氢铵30~50份、葡萄糖50~100份、ECP600?20~30份和无水乙醇100~200份加入球磨机中均匀混合得到浆料；2）将上述浆料进行喷雾干燥，得到粉末；3）将粉末压制成片，得到压片；4）将压片进行高温烘焙，温度1000~1500℃，焙烧时间为6~12h，得到产物。本发明一种锂离子电池电极片的制备方法制备的电池电极片性能优良，制备过程简单，成本低。
