云南昆明有色金属真空冶金技术理论与应用

钙热还原低价钒氧化物制备金属钒的方法 844

 0

本发明涉及一种钙热还原低价钒氧化物制备金属钒的方法，属于钙蒸气还原低价钒氧化物制备金属钒粉技术领域。将低价钒氧化物和氯化钙均匀混合得到混合料，冷压成块料或者加水进行造球成型，然后干燥得到成型混合物料；按成型混合物料质量的1.5~3倍在反应器底部加入金属钙，金属钙上层设置成型混合物料，然后冷态抽真空，炉内压力为10^‑2~10Pa，以5~15℃/min升温至900~1200℃，反应2~36h，反应结束后在室温下自然冷却，得到块状物料；将得到的块状物料破碎，盐酸浸洗，然后过滤、水洗、醇洗，真空干燥得到含氢化钒的金属钒粉；最后将得到的含氢化钒的金属钒粉，在压力小于10^‑2Pa、温度为600~2000℃下进行真空烧结或熔炼脱氢处理得到金属钒块。本方法工艺流程较短，能耗较低。

同时提高钛材料强度和塑性的方法 923

 0

本发明公开一种同时提高钛材料强度和塑性的方法，属于金属材料加工技术领域。本发明所述方法首先将钛粉进行模压成型、真空烧结，最后将形成的钛棒旋锻加工，最后在450℃~500℃短时间退火，最终得到的钛材料的屈服强度和延展性远高于传统制备方法制备的钛材料的屈服强度和均匀延伸率；本发明通过简单的制备方法将钛材料进行加工，可广泛的应用在航空航天、机械等领域。

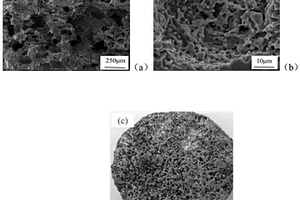

由三氧化二钛制备多孔钛的方法 1036

 0

本发明涉及一种由三氧化二钛制备多孔钛的方法，属于多孔钛制备技术领域。本发明将三氧化二钛粉末与氯化钙混合均匀得到Ti₂O₃/CaCl₂混合粉；将Ti₂O₃/CaCl₂混合粉压制成型得到预成型体；将预成型体置于真空或氩气氛围、温度为850~1000℃条件下烧结30~120min得到多孔前驱体；在压强为10^‑1~10Pa、温度为900~1200℃条件下，采用钙蒸气还原多孔前驱体4~12h；采用稀盐酸溶液浸洗还原产物30~240min，固液分离得到固体A和酸浸液；用去离子水和无水乙醇交替洗涤固体A，然后真空干燥得到片状多孔钛；将片状多孔钛置于温度为1200~1400℃下真空烧结2~4h即得多孔钛。本发明方法制备的多孔钛具有两种孔径分布，分别为孔径50~200µm的大孔和孔径4~15µm的微孔。

金刚石复合材料的制备方法 694

 0

本发明公开一种金刚石复合材料的制备方法，属于复合材料制备技术领域。本发明所述金刚石复合材料的制备方法是预先对金刚石颗粒进行预处理，然后将高锰钢粉末与金刚石颗粒混合均匀并压制成预制坯，最后进行真空烧结，得到金刚石复合材料。本发明所述方法其烧结温度较低，金刚石能够均匀分布于高锰钢基体中，所制复合材料固结强度、平整度及锋利度较好，且不含杂质，综合性能较高且有利于环保，可以在激冷激热、冲击磨损等复杂工况下服役，能够用于各类盘式磨具及耐磨工件之中，具有较好的耐磨损、抗冲击、抗氧化及抗腐蚀能力。

金刚石锯片刀头的制备方法 782

 0

本发明涉及一种金刚石锯片刀头的制备方法，属于超硬材料制备技术领域。首先将下列质量百分比的粉末：25%～30%Fe粉、10%～20%Co粉、35%～45%Cu粉、3%～8%Ni粉、5%～9%Sn粉、1%～6%SiC粉混合均匀得到混合粉末；再加入金刚石混合；上述金属粉末之和为100%；其刀头金刚石浓度为20%；将得到的混合粉末加入钢模压制成型得到冷压刀头；将得到的刀头进行微波真空烧结，烧结温度为750℃～900℃，烧结气氛为氩气，保温3～10min，得到金刚石锯片刀头。本方法主要是运用微波烧结技术同时采用底钴的配方，得到低成本高性能的金刚石锯片刀头。

含镧系稀土和钪的YVO4透明激光陶瓷的制备方法 1098

 0

本发明涉及一种透明激光陶瓷材料，特别是含镧系稀土和钪的YVO4透明 激光陶瓷的制备方法，属于材冶技术领域。将烧制钒酸钇激光材料的原料与镧系 稀土氧化物和氧化钒粉按配比混匀，磨细，经干燥处理后过200目筛，压制成素 坯；对素坯进行真空烧结，真空度小于10-3Pa，升温速度为每分钟1～10℃，烧 结温度1500～2000℃，保温时间4～80小时；烧结锭坯随炉冷却进行退火，取出 后进行平面化处理，精密抛光后即得透明激光陶瓷。本发明可提高稀土元素在材 料中的含量，提高导热性能，制备较大尺寸的透明陶瓷，制造周期和成本较低， 较好的解决了单晶材料的掺杂浓度难以提升和较大尺寸制备困难等问题，从而 使材料的综合性能得到提高。

新型铜合金及其制备方法 992

 0

本发明涉及一种新型铜合金及其制备方法，铜合金的重量百分比化学成份为：0.01～5.0Sm，0.01～5.0Er，0.01～5.0Yb，0.1～5.0In，0.01～0.5碳纳米管，余量为Cu。其制备方法为：将铜、钐、铒、镱(混合稀土元素)、铟(In)按合金设计成分比例配好，在真空中频熔炼炉中合金化，再制粉，通过快速凝固惰性气体冷却，制备成CuSmErYbIn合金粉末；再与碳纳米管进行机械合金化混合，混合粉末再经过退火、冷等静压成型、真空烧结、热等静压、热挤压等工艺加工，获得具有管材、棒材或板材等形状的铜合金产品。该合金材料具有导电、导热性好，室温强度大，软化温度高和减磨效果好等特点，可用做机电等行业中的导电杆、电极、电刷和换向器等材料,对环境无污染，适合于规模化生产。

Nd-YVO4透明激光陶瓷材料的制备方法 660

 0

本发明涉及一种透明激光陶瓷材料，特别是一种Nd : YVO4透明激光陶瓷材 料的制备方法，属于无机非金属材料技术领域。本发明的方法是将制备掺钕钒 酸钇激光材料的原料按配比混匀，磨细，经干燥处理后过200目筛，压制成素 坯；对素坯进行真空烧结，真空度小于10-3Pa，升温速度为每分钟2～10℃，烧 结温度1500～2000℃，保温时间4～50小时；烧结锭坯随炉冷却进行退火，取 出后进行平面化处理，精密抛光后即得透明激光Nd : YVO4陶瓷。本发明可提高 稀土元素在材料中的含量，制备较大尺寸的透明陶瓷，制造周期和成本较低， 较好的解决了单晶材料的掺杂浓度难以提升和较大尺寸制备困难等问题，从而 使材料的综合性能得到提高。

新型银基电接触复合材料及其制备方法 1017

 0

新型银基电接触复合材料及其制备方法。本发明涉及一种利用高能搅拌球磨技术来制备银钯碳纳米管石墨烯复合材料的新方法：以粒度小于200目，纯度大于99.9％的银粉、钯粉、镀银碳纳米管、石墨烯为原材料，按合金设计成分的重量进行配比，然后在水冷条件下的高能搅拌式球磨机中进行球磨，再将球磨好的复合粉体材料进行冷等静压成型，最后在真空度小于1×10－3Pa的烧结炉中进行真空烧结，温度为900℃－1000℃，烧结时间为2h－4h，得到新型银基电接触复合材料。其重量百分比化学成份为：0.01－1.0Pd，0.01－1.0碳纳米管，0.01－1.0石墨烯，余量为Ag。本方法具有制备工艺简单、材料综合性能好，产品质量稳定等特点，是一种性能优异的电接触材料，在电子、电工、仪器仪表、电器等行业具有广泛地应用前景。

抗菌多孔钛合金的制备方法 760

 0

本发明公开一种抗菌多孔钛合金的制备方法，将原料粉末球磨备用；配制硝酸银溶液，加入分散剂，记为溶液A₁；配制还原剂溶液A₂；将溶液A₁和溶液A₂水浴加热到反应温度，在溶液A₁加入原料粉末，然后加入到溶液A₂，调节pH值并保持恒定，反应完成后将反应溶液取出分散清洗，用去离子水和无水乙醇分别清洗三次，再将反应溶液离心沉淀，最后干燥得到混合粉末；在混合粉末中加入碳酸氢铵混合均匀，混合物压制成型后真空烧结，最终得到含银多孔钛合金；本发明解决了现有技术中制备抗菌多孔钛合金工艺复杂，多孔钛合金孔隙中不具备抗菌能力的问题，本发明具有设备简单，操作方便，可控性强等特点。

AGNI电接触材料真空加热压结制备方法 980

 0

本发明公开了采用粉末真空加热双向模压方式制备AG-NI合金锭坯。压锭时将装有AG-NI粉末材料的压模放入一个可抽真空的腔体内,腔体与真空机组相连接,腔内有一个加热源可以对压模及模内的粉末材料进行加热,采用压力机对真空加热压结装置压头施加压力。压模和粉末料装好后,对腔体抽真空,达到要求的真空度,对压模和模内的粉末材料加热到所需温度,压力机压结粉末,待装置冷却后取出压模和压坯,此时密度可达理论密度值,压坯进行一次真空烧结,冷加工压坯成丝材或片材。本发明改善了AG-NI合金的加工性能,提高了材料加工效率。

金-陶瓷电接触复合材料及其制备方法 1028

 0

本发明公开了一种金‑陶瓷电接触复合材料及其制备方法，复合材料成分(重量％)为：陶瓷(Ti₃SiC₂)为：1％～5％，氧化锌(ZnO)为：0.1％～5.0％，稀土氧化物(Sm₂O₃)为：0.1％～5.0％，稀土氧化物(Gd₂O₃)为：0.1％～5.0％，余量为金。其制备方法包括：将电解法制备的金粉与陶瓷粉按重量百分比配好，放入高能搅拌式球磨机中混合均匀，再采用冷等静压、真空烧结、热挤压、拉拔、轧制等加工。本发明的特点在于：制备工艺简单，对环境无污染，复合材料的综合性能优异且稳定，适合于制备换向器、滑环、电刷、电极等电接触材料等。

立方氮化硼珩磨工具及其制备方法 649

 0

本发明公开了一种以立方氮化硼为原料的珩磨工具及其制备方法,珩磨工具由铜、锡、铁、银、锰、硅、钛、立方氮化硼组成,原料经过混料、热压成型、二次真空烧结工艺制得珩磨工具。本发明制得的珩磨工具密度高、使用寿命,可用于类似汽车连杆大、小孔的珩磨加工。

耐磨镶嵌块增强钢铁基复合材料、制备方法及应用 836

 0

本发明属于金属基耐磨复合材料技术领域，公开了一种耐磨镶嵌块增强钢铁基复合材料、制备方法及应用，预处理后的ZTA陶瓷颗粒与粘接剂按一定比例均匀混合，加入一定比例的合金粉末并混合均匀，装入石墨模具中进行干燥固化；放入真空烧结炉中预烧结，随炉冷却后取出具有构型的陶瓷颗粒烧结预制体；放置在铸型型腔中浇注金属液复合处理，得到具有结构陶瓷颗粒增强的耐磨复合镶嵌块；将制备出的多块镶嵌块打磨加工后，排列固定于铸型型腔，浇入高温金属液，二次复合制备出耐磨复合铸件；待耐磨复合铸件取出，并进行热处理，得到性能优异的耐磨复合铸件。本发明简化了生产工艺、降低生产成本、减少资源的浪费、提高使用寿命等。

钙热还原多孔TiO制备多孔钛的方法 1016

 0

本发明提供了一种钙热还原多孔TiO制备多孔钛的方法，涉及多孔材料制备技术领域。本发明方法包括以下步骤：(1)将钛、二氧化钛与造孔剂混合并压片，加热脱除造孔剂后，在真空条件下进行固固反应，得到多孔TiO前驱体；(2)在真空条件下，利用钙蒸汽对所述多孔TiO前驱体进行钙热还原，得到还原产物；(3)将所述还原产物采用酸性浸出剂浸出，得到浸出固体物；(4)将所述浸出固体物进行真空烧结，得到多孔钛。本发明以多孔TiO作为前驱体，制备的多孔钛具有多梯度的孔结构，孔径大小可从几微米到几百微米，孔的连通性好。

银基合金电接触材料及其制备方法 948

 0

本发明涉及银基合金电接触材料及其制备方法。银基合金电接触材料重量%成分为:Sm:0.1～1.3,Ni:10～20,余量为Ag。发明制备方法通过真空或保护气氛熔炼按比例配好的Ag、Sm,之后快速雾化凝固制粉,再按一定比例与Ni粉混合机械合金化,经压制成型,真空烧结,挤压加工成丝材、板材、复合铆钉等。电接触材料具有晶粒细小,组织均匀,加工性能优良,抗熔焊性强,耐磨性好,抗电弧烧损能力强和接触电阻低而稳定的特点,可用于交直流接触器、继电器、控制器、断路器等。发明的制备方法工艺简单、效率高、环保无污染。

镍导电浆料组分及制备 955

 0

镍导电浆料组分及制备。一种厚膜镍导电浆料， 其组分为(重量％)：硼粉1.0～8.0，铝粉0.1～1.0，锌 粉0.5～3.0和平衡量镍粉，各组分之和为100。其制 备方法为粉末冶金法。配料后经磨混、压结、真空烧 结、粉碎过筛，即得到能调配成镍导电浆料在空气中 烧成镍导体的镍粉。可以用窗玻璃做基片制作直流 等离子显示板，也可以用已掺杂的钛酸钡做基片，制 成热敏电阻电极。

含铝镍基导体及制备方法 673

 0

一种含铝镍基导体及制备方法。含铝镍基导体其组分为(重量%):铝粉1.0—8.0,硼粉1.0—8.0和平衡量镍粉,各组分之和为100。其制备方法为粉末冶金法。配料后经磨混、压结、真空烧结、粉碎细磨,即得到能调配成导电浆料,在空气中烧成镍铝硼导体的粉末。印刷在热敏电阻电极基片上制作成热敏电阻电极,其老化率符合要求。

氢化钛粉末制备钛及钛合金制品工艺 994

 0

本发明公开了采用由海绵钛氢化制成的氢化钛粉代替钛粉制作粉末冶金制品的工艺,首先将海绵钛氢化,将脆性的氢化钛破碎分级后与合金元素混合,然后进行近净成型压制,在真空烧结的过程中完成脱氢。在使用氢化钛粉直接成型的过程中,由于脆性的氢化钛粉的二次破碎,压坯密度比使用钛或钛合金粉时更高,同时避免了钛的氧化,在烧结过程中由于氢化钛的分解,烧结坯的密度会迅速上升(>99%),此方法工艺过程短,成材率高,成本低,产品的密度高,含氧量低,性能好。

制备纳米碳管增强铝基复合材料的工艺 1003

 0

本发明涉及一种制备纳米碳管增强铝基复合材料的工艺,该复合材料由质量分数0.1%～10%的纳米碳管和89%～98.9%的铝粉以及1～5%的助剂作为原料,按球磨粉末→压制成形→真空烧结→得到纳米碳管增强铝基复合材料的工艺流程,制备出了具有高强度、高密度等性能的铝基复合材料。采用转速为200～1000转/分的卧式高能研磨机研磨,干法一步合成,省去了对粉体进行超声和干燥的工序,制备时间短,并解决了纳米碳管在铝基复合材料中均匀分散的问题。

颗粒增强金属基复合材料的制备方法 980

 0

本发明涉及一种颗粒增强金属基复合的制备方法，属于抗耐磨材料制备技术领域。本发明所述方法通过添加金属粉末Ni、Ni?Fe、Co、Co?Fe、W?Fe中的一种来改善颗粒增强金属基复合材料的性能，将增强颗粒、基体金属粉末、金属粉末球磨混粉后压实得到预制坯，真空烧结后最终得到颗粒增强金属基复合材料；合金粉末的添加量占预制坯的质量分数分别为5%~20%。本发明所述方法制备得到的复合材料的力学性能显著改善，为钢材、冶金、矿山等耐磨领域、激冷激热工况零件或者其他研究复合材料性能的研究者提供参考。

Ti‑13Nb‑13Zr合金的制备方法 971

 0

本发明涉及一种Ti‑13Nb‑13Zr合金的制备方法，属于粉末冶金法制备钛合金技术领域。本发明所述方法直接将TiH2粉末、金属Nb粉末以及ZrH2粉末按Ti‑13Nb‑13Zr合金标准比例混合球磨，对混合粉末进行压制成型得到压坯后，对压坯进行真空烧结，最终制备得到高致密的Ti‑13Nb‑13Zr合金，本发明解决了现有技术中使用纯钛粉末制备Ti‑13Nb‑13Zr合金的传统生产方法中存在的工艺流程长、生产过程能耗高、成材率低、后续加工过程繁杂、生产成本高等突出问题。

AGCUV合金材料制备新方法 878

 0

本发明公开了一种银铜钒合金材料制备新方法,其工艺路线为:气水急冷雾化制粉技术和设备获得AGCU合金粉末→AGCU合金粉末与V粉进行机械合金化→冷等静压→真空烧结→复压+复烧→热挤压获得丝材或片材半成品坯→冷加工获得成品。本发明关键技术在于采用冷等静压、机械合金化、真空烧结、热挤压等粉末冶金技术集成制备了银铜钒合金。解决了钒加难入、化学成分不均匀等问题。从而间接地改善了材料的物理、力学、电学性能以及加工性能,提高产品成品率。

制备高致密度钛及钛合金的粉末冶金方法 1022

 0

本发明公开了一种制备高致密度钛及钛合金制品的粉末冶金方法，包括以下步骤：配料混粉、压制成型、气氛净化、气氛-真空烧结。本发明以钛粉或钛合金混合粉末为原料，压制成形后采用气氛-真空烧结，其中在400~600℃温度段采用气氛烧结，通入氢气和氩气的混合气体，保温2~3个小时，生成TiHx(0＜x≤2)，600~1350℃温度段采用真空烧结，并在1200~1350℃保温4~6个小时，利用氢的扩散解析作用和间隙固溶特性而致钛中的空位浓度和位错增加，增大了钛的表面活性，降低了烧结自由能作用制备致密钛及钛合金。此方法工艺制备的钛及钛合金产品致密度高，工艺路线短，可减少或缩短后续压力加工工序，降低加工成本。本发明克服了传统粉末冶金制备钛及钛合金成本高、致密度低的问题。

银镁镍合金坯锭的制备方法 1069

 0

本发明公开了一种银镁镍合金坯锭的制备方法:先将Ag、Mg合金元素采用真空熔铸技术制备银镁中间合金;再将Ag、Ni合金元素、银镁中间合金按银镁镍合金牌号的成分比例配料,利用配有真空下可以多级加料的真空中频感应炉,把银镁中间合金、Ni分别放入多级加料系统,通过除气、精炼、保温等精密工艺来制备银镁镍合金铸锭。有效控制Ag的含气量、镁的氧化,浇铸成型所制备的坯锭直接经过冷轧加工,制备成板、片、带材,利用电阻炉在空气中进行内氧化处理(800℃/2h),材料表面不会产生‘起泡’。利用此法制备银镁镍合金坯锭,解决了控制少量添加组分Mg烧损不易控制及铸坯经冷轧加工成的板带材在大气中内氧化表面会‘起泡’的问题,为该材料的后续使用提供了稳定的工艺保证。

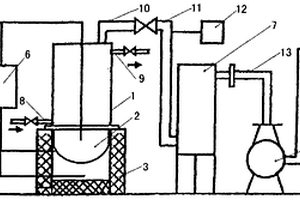

外热立式真空金属回收蒸馏炉 984

 0

外热立式真空金属回收蒸馏炉。本实用新型涉及一种真空金属回收蒸馏炉,属于真空冶金设备,本装置主要包括真空室、电阻炉、控温测温系统、真空获得和测量系统等部分,加热桶的上开口密封连接着冷凝器形成了真空室,真空泵通过管道依次与收尘器和冷凝器上端连通。工作时真空室内形成两个区域:高温升华区和低温冷凝区,原料中的锌直接由固态升华为气态,在冷凝器中直接迅速冷凝为固态,不经中间液态过程,对设备无腐蚀,结构紧凑,密封性好。

真空炉用导气冷凝装置 1095

 0

本实用新型涉及一种真空炉用导气冷凝装置，属于真空冶金炉设备技术领域。该真空炉用导气冷凝装置，包括冷凝坩埚、导气管和冷凝盘，导气管底部连接蒸馏坩埚，导气管顶部穿过冷凝坩埚，冷凝坩埚顶部设有若干冷凝盘，从上至下的冷凝盘、冷凝坩埚、导气管、蒸馏坩埚形成密闭体系，冷凝坩埚、导气管为石墨材料的整体结构。本装置实现了金属蒸气的通导的同时，实现金属蒸气的冷凝收集。

从铜碲渣中提取碲的方法 1012

 0

本发明属于真空冶金技术领域，公开一种从铜碲渣中提取碲的方法，该方法将铜碲渣加还原剂还原后，经过硫化和真空蒸馏工序实现碲的提取，首先，将铜碲渣和还原剂在容器中进行还原反应，得到还原后的铜碲渣；然后将前述还原产物与硫化剂按一定的比例混合，加热进行硫化反应，得到碲与硫化铜物质混合的硫化产物；再次，将前述得到的硫化产物置于真空炉中进行真空蒸馏，得到单质碲和硫化铜渣。铜碲渣经过还原、硫化、蒸馏三个过程，实现铜碲渣中碲的高效提取。本发明方法适用于成分复杂的铜碲渣，工艺过程中不使用酸碱溶液，没有废水产生，不会对环境造成污染，经过试验验证，使用本发明方法得到的碲纯度为98～99.9％，直收率达到96％以上。

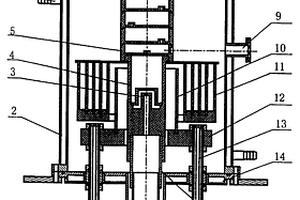

直接从铝矿中提炼铝的真空炉 1067

 0

本实用新型涉及一种直接从铝矿中提炼铝的真空炉,是一种真空冶金设备,其包括升华器1、炉壳2、气体喷头3、石墨坩埚4、石墨冷凝盘5、炉盖8、以及石墨发热体10、发热体底座12、水冷电极13等部分组成。升华装置1通过法兰及连杆连接在炉体底盖14上,真空炉炉壳2通过法兰连接在炉体底盖14上,气体喷头3倒扣在石墨坩埚4内部的凸起部分,四个冷凝盘组成的冷凝部分5放置在石墨坩埚4上,石墨发热体10放置在发热体底座12上,石墨保温套11通过其底座放置在发热体底座12上。本实用新型具有温度控制准确、真空度高的特点。

处理热镀锌渣或锌锡粉的连续真空蒸馏设备 1002

 0

本实用新型涉及一种处理热镀锌渣或锌锡粉的连续真空蒸馏设备，属于真空冶金技术领域。该处理热镀锌渣或锌锡粉的连续真空蒸馏设备，包括进出料系统、真空蒸馏系统和加热系统。本装置以热镀锌渣或锌锡粉作为原料，经处理后，通过料液密封与真空蒸馏系统形成密闭空间，调节液位高度实现连续进料，得到金属锌的过程。本装置可实现真空连续进料，产品纯度高，处理过程绿色环保、无污染，同时可提高企业生产效率、降低企业生产成本。
