云南昆明有色金属真空冶金技术理论与应用

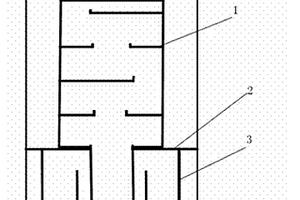

适用于间歇式真空炉的冷凝装置 871

 0

本实用新型涉及一种适用于间歇式真空炉的冷凝装置，属于真空冶金炉设备技术领域。该装置包括冷凝塔、隔板、隔热罩、坩埚和炉体，所述炉体内部底部设有坩埚、上部设有冷凝塔，坩埚外部设有隔热罩，坩埚和隔热罩之间设有加热装置，坩埚顶部通过隔板支撑设有冷凝塔，冷凝塔由若干使蒸气呈“S型”流动的冷凝盘组和顶部密封的冷凝塔盖组成，冷凝盘为中间凹陷的圆柱盘，凹陷的高度为30~100mm，冷凝盘顶部设有凹槽与相邻冷凝盘底部配合，冷凝盘设有蒸气通道，蒸气通道位于冷凝盘的中间、左侧或右侧的位置，蒸气通道的高度5mm，蒸气通道的直径为冷凝盘1的1/3。本装置不同物质将在装置冷凝器上不同部位进行冷凝。

从脆硫铅锑精矿中提取硫化铅方法 800

 0

本发明涉及一种从脆硫铅锑精矿中提取硫化铅方法，属于有色金属冶金技术领域。其特征是以脆硫铅锑精矿为原料，采用二次真空蒸馏的方法处理脆硫铅锑精矿。首先将脆硫铅锑精矿压块后放入真空炉坩埚中，在10Pa~50Pa的负压条件下，控制升温速率13~16℃/min升温至1250℃保温60min；以一次真空蒸馏获得的挥发物为原料，在10Pa的负压条件下，以5~10℃/min的升温速率升温至750℃蒸馏40min。通过二次真空蒸馏处理可获得含铅为>86.0wt%的硫化铅残留物和含铅<4wt%高锑低铅挥发物。该方法主要采用环保、经济的真空冶金方法处理脆硫铅锑精矿，最终实现了铅锑的分离且获得的硫化铅，提高经济效益。

用氧化铝碳热氮化真空热分解制备金属铝的方法 737

 0

本发明涉及一种用氧化铝碳热氮化真空热分解制备金属铝的方法，属于真空冶金技术领域。首先将向氧化铝中加入碳，然后混合均匀得到混合物料，将混合物料压制成块状，在通入氮气、压力为10Pa～50Pa、温度1300～1700℃的条件下还原得到氮化铝；将得到的氮化铝在压力为5～60Pa、温度为1850～2050K的条件下进行热分解反应20～60min，然后冷却至室温，在冷凝器上收集得到结晶良好的金属铝。本发明流程简单，便于操作，原料价格低廉、易得。

锌镉合金真空蒸馏分离方法 643

 0

锌镉合金真空蒸馏分离方法是一种真空冶金技术。将熔融态的锌镉合金加入真空炉内、控制炉内真空度10～30乇,炉温690～720℃蒸馏盘级数19～25级加料速度等技术条件、使锌和镉分先后蒸发,并分别收集、使锌和镉得到分离提纯。该法设备投资少,金属回收率高、车间占地面积小、基建投资不大、基本上消除了对环境的污染。

氮化铝氯化还原制备金属铝的方法 952

 0

本发明涉及一种氮化铝氯化还原制备金属铝的方法，属于真空冶金技术领域。首先将向氧化铝中加入碳，然后混合均匀得到混合物料，将混合物料压制成块状，在通入氮气、压力为10-2Pa～50Pa、温度1300～1700℃的条件下还原得到氮化铝；停止通入氮气，继续通入低价氯化铝蒸气氯化歧化反应，最后控制冷凝器的温度为700～900℃并在冷凝器上获得易分离且结晶完好的金属铝。本发明流程简单，便于操作，原料价格低廉、易得，过程中无需加入任何其他添加剂以及煤燃料等，且三氯化铝与氮气可循环利用。

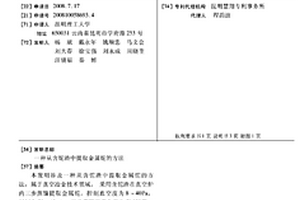

从含铊渣中提取金属铊的方法 894

 0

本发明涉及一种从含铊渣中提取金属铊的方法,属于真空冶金技术领域。采用含铊渣在真空炉内三步蒸馏提取金属铊,控制真空度为8～40PA,时间为30～60MIN,三步蒸馏温度分别为在450℃～600℃、900-1100℃、700-850℃,在真空炉内提取铊的纯度可达99.9%以上,铊回收率可达90%以上。

贵铅物料真空蒸馏脱铅的方法 917

 0

本发明涉及一种贵铅物料真空蒸馏脱铅的方法,将贵铅物料置入真空冶金炉中,加热至1000℃以上并保持一段时间恒温,利用各合金元素的蒸气压的差异进行蒸馏分离。金、银在残留物中得到富集,铅、锑、铋等在挥发物中得到富集,且均为金属状产物,有利于下一步精炼处理。达到的技术指标为:铅铋合金中含银等贵金属小于0.05%;贵金属合金中含铅、铋均小于1%;贵金属的真空精炼直收率大于98%;对于含砷高的贵铅物料(5%左右),还可以真空蒸馏除去大于85%的砷;每吨物料大约需要耗电300～450度,同比下降约7%。

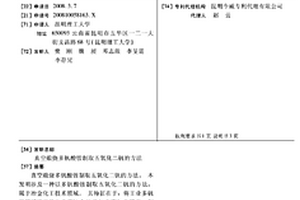

真空煅烧多钒酸铵制取五氧化二钒的方法 821

 0

真空煅烧多钒酸铵制取五氧化二钒的方法。本发明涉及一种以多钒酸铵制取五氧化二钒的方法,属于冶金化工技术领域。其特征在于:将工业多钒酸铵破碎后放入真空冶金炉进行真空加热煅烧,制取五氧化二钒。真空炉内通入低压工业纯氧,以保证炉内氧化性气氛,并控制炉内压力为0.2ATM～0.3ATM。本发明的优点是反应在真空条件下进行,反应温度较常压下低,能耗低;真空条件下,可使部分低沸点杂质通过挥发除去,降低产品杂质含量,五氧化二钒产品纯度高。在同一反应器中可同时完成脱水、脱氨和熔化的全过程,操作简单易控、金属回收率高、生产成本低。

真空分离金银铜合金的方法 822

 0

本发明公开一种真空分离金银铜合金的方法，属有色金属火法冶金提纯领域。以含Pb、Bi、Zn等杂质的Au、Ag、Cu合金或者Au、Ag、Cu合金为原料，Pb、Bi、Zn等低沸点元素，通过控制温度与分区收集的方式实现分离。Au、Ag、Cu合金通过精确控温、多次蒸馏与分区收集的方式实现分离；或通过一次蒸馏、控温分区冷凝并分区收集的方式实现分离得到粗金、粗银、粗铜。本发明工艺流程短、无化学试剂消耗、无废水废气产生，绿色高效。

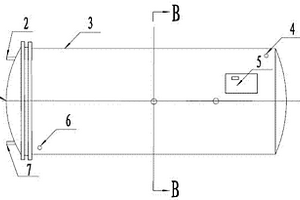

锂离子电池正极材料真空烧结炉 1059

 0

本实用新型涉及一种锂离子电池正极材料真空烧结炉，属于冶金技术领域。真空烧结炉包括圆柱形炉壳和圆形炉盖，炉壳上安装有用于控制炉体内部温度的程序控温仪、内部有不锈钢炉胆、保温层和加热体，炉壳和炉盖上均有冷却装置；炉壳的不锈钢炉胆上有带有滚动动能的炉料支架。可大幅度减少氮气、氩气等保护气体的使用量，降低生产成本；材料在全密封真空状态下合成，可以避免二价铁离子的氧化和包覆碳含量的损失。材料合成过程中产生的氨气、一氧化碳、二氧化碳等废气可以实现集中排放，减少环境污染。

铟锡氧化物真空还原分离铟和锡的方法 1023

 0

本发明涉及一种铟锡氧化物真空还原分离铟和锡的方法。将铟锡氧化物通过球磨破碎后加入还原剂混合均匀并制粒，将干燥后的铟锡氧化物颗粒加入到真空炉内，控制炉内真空度、温度、反应时间及保温时间，使铟锡氧化物在真空炉中还原并蒸发达到铟与锡分离的目的。通过真空还原蒸馏分离可得到含锡大于98wt.%、含铟小于0.5wt.%的粗锡合金及含铟大于99wt.%、含锡小于0.2wt.%的粗铟合金。真空蒸馏得到的粗铟合金和粗锡合金可直接电解，得到精铟和精锡。金属直收率可达99%。

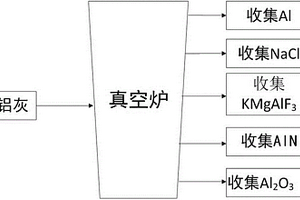

真空冶金法分离铝灰中的氟、氯和氮化合物 730

 0

铝灰是合金熔铸过程中熔炼炉产生的渣及处理后的收尘粉，由于生产中加入了打渣剂和精炼剂，使铝灰中的氟和氯元素含量较高。本技术主要针对铝灰废料利用真空冶金原理分离希散的氯化物和氟化物，在> 600℃、真空环境中、保温5min的条件下一次分离得到5种分离物，分别为：Al2O3?纯度95-98wt%、AlN?86-95wt%、KMgAlF3?92-96wt%、NaCl?98-99wt%，无污染、短流程是真空蒸馏法处理含氟氯氮化合物铝灰废料的有效方法。

适用于碳热还原氧化镁制取金属镁的真空冶金炉 698

 0

本实用新型的涉及一种适用于碳热还原氧化镁制取金属镁的真空冶金炉,包括炉子顶盖,水冷套,碳毡保温炉衬,石墨隔热反射屏,炉子外壳,炉子底座,石墨发热体和发热体底座,水冷铜电极,石墨坩锅,碳材料过滤筛,石墨套管冷凝器等部分。该炉有独立的真空还原系统和金属镁冷凝系统,两系统之间有真空密封的管道连接,金属镁冷凝系统的温度可以达到650℃左右,该炉使用电作为热源,采用圆筒竖式切口形状的石墨发热体,该炉设计有更大容积的石墨坩埚,可以盛装公斤级的反应物料。该炉配有相应的电气控制系统和真空抽气系统,在冷态下,该炉的真空度可稳定在30PA左右,经2个小时左右的升温,炉温可达到1400℃。
