本实用新型涉及一种提高炼钢钢渣磁选效率的装置，属于冶金行业炼钢钢渣磁选设备技术领域。技术方案是：磁选机从动辊（5）、磁选皮带（6）、磁铁（7）、磁选机主动辊（8）和磁选机驱动电机（9）组成磁选装置，磁选装置固定在上料皮带（1）上方100mm处；磁选皮带（6）设置在皮带从动辊（5）和磁选机主动辊（8）之间，运行方向与上料皮带（1）运行方向垂直；磁铁（7）安装在磁选皮带（6）中间位置；磁选机驱动电机（9）与磁选机主动辊（8）互相连接。本实用新型的有益效果是：节省劳动力，降低破碎机故障率，提高了钢渣磁选生产效率，维护和操作简便，安全性高。
749
0

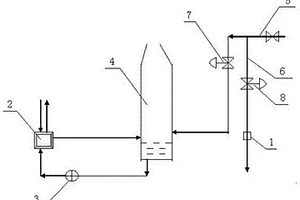

本实用新型涉及一种制氧生产中污氮气的回收利用系统，属于冶金行业制氧设备技术领域。技术方案是：包含冷冻机（2）、水泵（3）、水冷塔（4）、污氮气主管道（5）、污氮气分支管道（6）、主管道安全阀（7）和分支管道安全阀（8），冷冻机（2）通过水泵（3）与水冷塔（4）循环连接，污氮气主管道（5）的一端与制氧空分装置连接，污氮气主管道（5）的另一端与水冷塔（4）连接，污氮气主管道（5）上设有污氮气分支管道（6），污氮气主管道（5）和污氮气分支管道（6）上分别设有主管道安全阀（7）和分支管道安全阀（8）。本实用新型的有益效果是：充分利用自产氮气，降低氮气的放散率，满足冶炼生产对氮气的要求。
1083
0
本实用新型涉及一种不凝气回收换热获取冷量转换的装置，属于冶金行业深冷空气分离技术领域。技术方案是：上层主冷（2）与上层不凝气管道（5）的一端连接，下层主冷（3）与下层不凝气管道（4）的一端连接，下层不凝气管道（4）和上层不凝气管道（5）的另一端相连接后分成两路，一路通过污氮截止阀（10）与主换热器（9）相连接，另一路通过吹除阀（11）连接到地沟（12）内；空分塔（1）上端与污氮气管道（6）的一端相连接，污氮气管道（6）的另一端分为两路，分别经过过冷器一（7）和过冷器二（8）后与主换热器（9）相连接。本实用新型的积极效果：提高了能量利用潜力，将能量充分二次利用，能量转换过程无任何污染，既环保又经济。
669
0

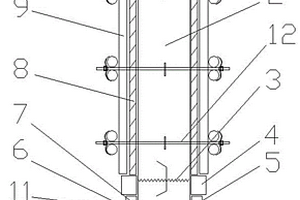

本实用新型涉及冶金建筑施工技术领域，具体是一种墙体模板的底部支撑固定结构。包括墙体模板和底部墙体两侧墙壁上外露的底部穿墙对拉螺栓杆，还包括竖向支撑杆件，竖向支撑杆件通过燕尾卡、紧固螺母和底部穿墙对拉螺栓杆固定紧贴在底部墙体两侧墙壁上，竖向支撑杆件的上端面齐平，竖向支撑杆件上方设置有横向支撑杆件，竖向支撑杆件与横向支撑杆件在竖向平面上构成T字型结构，横向支撑杆件与墙体模板底部的基准线齐平，墙体模板通过主龙骨、次龙骨和上部穿墙对拉螺栓杆固定在横向支撑杆件的上方。本实用新型支设模板底部齐平，不会出现下坠情况，与底部混凝土墙壁接触紧密，固定牢固，结构简单，就地取材，施工方便，效果明显，废料利用，绿色环保，配模标准化、减少结构表面漏浆、麻面等产生。
758
0

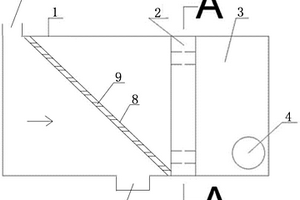

本实用新型涉及一种提高冷锯料坑排水泵使用寿命的料水分离装置，属于冶金行业水池设备技术领域。技术方案是：粗过滤网（8）倾斜设置在料坑（1）内；粗过滤网（8）将料坑（1）分为前部三角形区域和后部三角形区域，料坑（1）前部三角形区域的一侧设有进水口（10），料坑（1）前部三角形区域的另一侧设有杂物清理口（11）；料坑（1）后部三角形区域和集水池（3）之间设有分隔墙（2），集水池（3）内设有排水泵（4）；分隔墙（2）的中部设有不锈钢过滤板固定架（5），圆形不锈钢细过滤板（6）匹配设置在不锈钢过滤板固定架内。本实用新型防止排水泵堵塞和损坏，降低了设备故障率，提高了生产效率，加工简单，成本低，维护和操作简便。
867
0

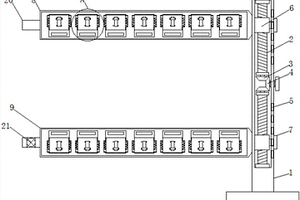

本实用新型涉及冶金设备技术领域，且公开了一种优钢轧机压缩空气吹扫装置，所述立柱右侧的上部与下部均从上到下对称开设有五个限位槽，所述丝杆的外侧螺纹连接有螺纹套，所述螺纹套的右侧螺纹连接有限位杆，两个螺纹套的左侧分别固定连接有上风刀与下风刀，所述通槽的两侧均设置有定位槽，所述凹槽内腔两侧远离上风刀与下风刀相对的一侧均开设有滑槽，所述滑槽的内腔活动连接有滑块，两个滑块之间固定连接有挡板，所述拉板正面的两侧均贯穿连接有螺栓，所述滑块靠近上风刀与下风刀相对的一侧均固定连接有弹簧。本实用新型解决了现有轧机压缩空气吹扫装置不便于调节的问题，使得该优钢轧机压缩空气吹扫装置便于调节。
971
0

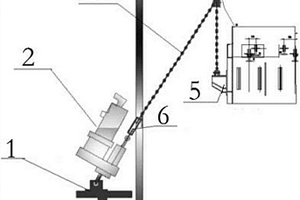

本实用新型涉及冶金设备，特别涉及一种烧结机混合料仓闸门驱动装置，包括：支架、伺服电动推杆、驱动链条、改向滑轮及伺服控制器。伺服电动推杆与支架连接；改向滑轮设置在烧结矿混合料仓闸门的上支座上；伺服电动推杆的活动端与驱动链条的一端连接，驱动链条的另一端通过改向滑轮与烧结矿混合料仓闸门连接；伺服电动推杆通过伺服控制器与上位机连接。本实用新型提供的烧结机混合料仓闸门驱动装置，可实现对烧结机混合料仓闸门的提升及下降的精确控制，实现远程操作及实时监控，且当闸门出现偏差时能及时发现，防止出现布料厚度不匀造成烧结矿质量下降。
845
0
本实用新型涉及一种精炼炉水冷测温系统，属于冶金行业炼钢精炼炉设备技术领域。技术方案是：包含取样管、热电阻、信号传输线、数显表、控制器和报警器，热电阻的一端插入取样管内与取样管固定连接，热电阻的另一端通过信号传输线与数显表连接，所述数显表与控制器传输连接，控制器与报警器控制连接。数显表接收热电阻模拟量信号并转换为显示温度，每2秒对24个控制点巡回检测，当某一个点达到60℃上限时，立即接通报警器并自动报警。本实用新型的有益效果是：实现冷却循环水水温的在线监控，保障设备运行稳定，更换及操作方便，提高了作业率，节约了维修成本和备件费用。
928
0
本实用新型涉及一种连铸钢包下渣自动控制装置,属于冶金连铸自动控制设备技术领域。技术方案是:自动检测投入模块的输入连接钢包重量信号,输出连接特征信号分级模块,特征信号分级模块的输出连接过程信号监控与管理模块,过程信号监控与管理模块的输出连接自动检测撤出模块;程信号监控与管理模块的输入连接钢流振动信号,自动检测撤出模的输出连接控制钢包浇铸。本实用新型的有益效果:可以较好的实现钢包下渣检测的自动运行投入、过程监测与控制、自动运行终止等任务,实现对钢包浇注过程的全息监控;构造简单、实时性好、稳定性高、制造成本较低,安装、维护方便。
695
0

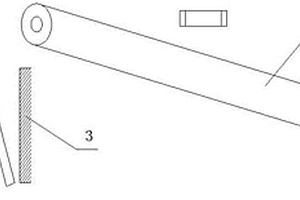

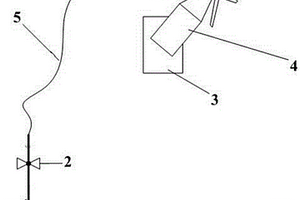

本实用新型涉及一种清理带钢表面铁粉的装置，属于冶金行业冷轧设备技术领域。技术方案是：包含压缩空气管路（1）、手动截止阀（2）、固定横梁（3）、喷壶装置（4）和胶皮软管（5），手动截止阀（2）安装在压缩空气管路（1）上，喷壶装置（4）固定在固定横梁（3）上，压缩空气管路（1）与喷壶装置（4）通过胶皮软管（5）连通，喷壶装置（4）设有喷嘴，喷嘴与带钢表面设有夹角。首先将清洗液加入喷壶装置中，调节好喷嘴角度，打开手动截止阀，喷壶装置自动喷出雾状清洗液至带钢表面，完成带钢表面的清洗工作。提高了产品的表面质量，同时也起到了一定的节能降耗的效果。
851
0
本实用新型涉及一种带钢开卷装置，属于冶金行业轧钢设备技术领域。技术方案是：减速机（2）输出轴与卷筒（1）连接，卷筒（1）端部设有支撑座（5），所述卷筒（1）包含卷筒轴（7）、轴向拉杆（8）、定位销（9）、滑套（10）和扇形块（11），卷筒（1）端部设有卷筒轴（7），卷筒轴（7）与支撑座（5）支撑连接，靠近卷筒轴（7）一端的卷筒（1）内设有轴向拉杆（8），卷筒（1）沿圆周方向均匀设置多个滑套（10）和扇形块（11），相邻两个扇形块侧边具有相互啮合的矩形凸缘，轴向拉杆（8）通过滑套（10）与扇形块（11）连接。本实用新型的有益效果是：减少对带钢内圈的影响，防止带钢发生扭曲变形。
877
0
本实用新型涉及一种叉车门架用热轧异型钢，属于冶金行业轧钢技术领域。技术方案是：包含腹板（1）、翼缘板一（2）、翼缘板二（3）、斜面一（4）、斜面二（8）、凸台（9）和筋板（10），腹板（1）两端分别与翼缘板一（2）、翼缘板二（3）连接，构成一体结构，横截面呈槽型；所述腹板（1）的内侧面上设有凸台（9），凸台（9）的一侧与翼缘板二（3）构成一体，凸台（9）的另一侧横截面为斜面二（8）；所述筋板（10）垂直设置在与凸台（9）相对应的腹板（1）的外侧面上，所述腹板的内侧面与翼缘板一（2）的内侧面之间设有斜面一（4）。本实用新型的有益效果是：断面结构合理，减小滚轮与门架之间的摩擦力，延长滚轮使用寿命。
956
0
本实用新型涉及一种电磁吸盘控制系统，属于冶金行业电磁吸盘设备技术领域。技术方案是：包含断路器（1）、三相隔离变压器（2）、熔断器（3）、可控硅整流模块（5）、接触器一（6）、接触器二（11）、中央处理器（14）、吸盘开关（15）和吸盘（16），三相隔离变压器（2）的输入端通过断路器（1）与三相380V交流电源连接，三相隔离变压器（2）的输出端通过熔断器（3）与可控硅整流模块（5）连接，可控硅整流模块（5）与中央处理器（14）连接，可控硅整流模块（5）的输出端分别通过接触器一（6）和接触器二（11）与吸盘（16）连接。本实用新型的有益效果是：解决了接触器退磁过程中火花过大的毛病，实现吸盘经济、可靠的运行。
1015
0

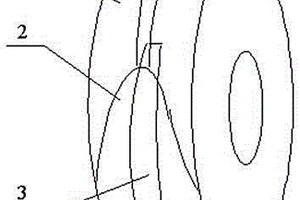

本实用新型涉及一种热轧窄带包装固定结构，属于冶金行业热轧窄带钢包装设备技术领域。技术方案是：包含带钢卷（1）、带钢卷舌形头（2）和打包带（3），所述带钢卷舌形头（2）呈舌形，带钢卷舌形头（2）位于带钢卷（1）尾端，带钢卷舌形头（2）与带钢卷（1）成一体结构，打包带（3）沿带钢卷（1）外侧布置，打包带（3）的一端设在带钢卷舌形头（2）与带钢卷（1）之间，该端与带钢卷舌形头（2）内侧固定连接，打包带（3）的另一端与带钢卷舌形头（2）外侧固定连接，所述打包带（3）为长条形，打包带（3）的长度大于带钢卷（1）外圈周长。本实用新型的有益效果是：带钢卷外圈没有作废，最大限度地提高热轧窄带钢的使用率。
854
0
本实用新型涉及一种窄带钢生产线电动导卫控制系统，属于冶金行业窄带钢生产线导卫控制设备技术领域。技术方案是：包含导卫电机（1）、减速机（5）、联轴器（6）、螺纹丝杠（7）、导卫底座（8）、右滑动支座（9）、液压缸（10）和左滑动支座（14），导卫电机（1）通过减速机（5）和联轴器（6）与螺纹丝杠（7）驱动连接，左滑动支座（14）和右滑动支座（9）的一端固定在导卫底座（8）上，另一端与螺纹丝杠（7）连接，导卫底座（8）与液压缸（10）驱动连接。本实用新型的有益效果是：可根据实际生产要求，实现导卫开口度的调整，调整方便快捷，有效提高生产效率，减轻员工工作量，使用环境要求低，误差较小。
966
0
本实用新型涉及一种热镀锌板设备用气刀刀体内腔结构，属于冶金行业热镀锌板生产技术领域。技术方案是：方形刀体（1）内水平方向设有多根横向圆形钢管拉筋（9），横向圆形钢管拉筋为圆管结构，两端分别焊接在方形刀体的前后侧壁上；方形刀体垂直方向设有多根纵向圆形钢管拉筋，纵向圆形钢管拉筋为圆管结构，两端分别焊接在方形刀体的上下壁上；纵向圆形钢管拉筋（10）和横向圆形钢管拉筋（9）在空间上相互垂直，但不接触。本实用新型的有益效果是：减轻气流阻力，减少气流波动；增加壳体强度，提高产品质量，降低生产成本，保证宽型板生产需要，保证锌面平整。
670
0

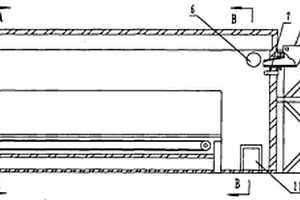

一种液态钢渣气淬粒化装置,属冶金设备技术领域,用于解决粒化钢渣及回收钢渣显热问题。技术方案是:构成包括密闭的粒化罐本体、履带式输送机、中间料仓、中间包和中间包操作平台,中间包流渣槽与粒化罐本体进渣口密封连接,履带式输送机位于粒化罐本体内的下部,中间料仓位于粒化罐本体尾部的下部、与粒化罐本体密封对接,在中间料仓下部设有星型卸料阀,粒化罐本体端部设有气淬气体喷嘴,粒化罐本体头部设有冷却气体出口,粒化罐本体尾部设有冷却气体入口。本实用新型为密闭装置,采用惰性气体对液态钢渣干法粒化,处理后的渣粒细小均匀,渣中单质铁不会氧化,冷却气体与渣粒飞行逆向运行,在提高渣-气换热效率的同时,有利于液渣显热回收。
811
0

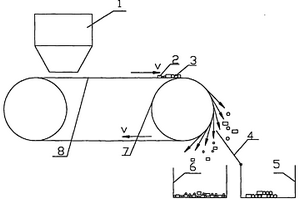

一种分选机械,特别是钢球、钢段分选机,其组成包括皮带机,输送带套装在皮带机的滚筒上,所述皮带机的驱动辊筒或改向滚筒是电磁滚筒,在皮带机的输送带上方设置有盛装待分选的钢球、钢段的受料斗,在电磁滚筒的卸料侧沿电磁滚筒的切线方向设置有钢球或钢段分隔板,钢球或钢段分隔板的两侧设置有收集钢球钢段的容器。与人工钢网筛选相比,本实用新型分选效果好,工作效率高,具有结构简单、操作方便等优点,用其代替人工操作,可节省大量分选人力和时间。解决了现行水泥、冶金矿山行业球磨机研磨体的磨损及破碎后的分选问题。
907
0
一种测量板坯连铸水口浸入深度及保护渣液渣厚度的装置,属于冶金连铸技术领域。该装置包括磁铁(2)、不锈钢管本体(3)、伸缩管(4)、紧固螺栓(5)、CO保护焊丝(6);磁铁(2)与不锈钢管本体(3)通过焊接方式连接,伸缩管(4)通过滑块装在不锈钢管本体(3)滑道内,伸缩管(4)下部焊接紧固螺栓(5),CO保护焊丝(6)装入伸缩管(4)内,用紧固螺栓(5)固定。优点在于,操作方便,可以实时掌握生产过程参数,达到指导生产、积累数据的目的。该装置制作成本低廉,可无限制重复使用,并且重量轻、尺寸较小、操作简便易行。
858
0
本实用新型涉及一种立辊轧机下轴承箱防水防尘装置，属于冶金行业轧钢技术领域。技术方案是：包含轴肩挡圈（1）、防水防尘罩（2）、立辊下轴承箱（3）和立辊（4），轴肩挡圈（1）设在立辊（4）下轴端，立辊（4）下轴承设有立辊下轴承箱（3），防水防尘罩（2）设在立辊（4）下轴端，且位于立辊下轴承箱（3）上方，大小与立辊下轴承箱（3）相匹配。轧钢时，冷却水经轧辊辊面向下流经轴肩挡圈，到防水防尘罩，轴肩挡圈和防水防尘罩随轧辊一同转动，水流在轧辊转动的作用力下向外散落，从而避免了冷却水进入立辊下轴承箱。本实用新型的有益效果是：提高轴承使用寿命，降低生产成本，具有结构简单，使用方便、安全的特点。
703
0
本实用新型涉及一种粗轧机测量尺，尤其是测量粗轧机侧导板、立辊辊缝的测量装置，属于冶金行业轧钢设备技术领域。技术方案是：包含外套（1）、内芯（2）、锁紧螺栓（3）、固定尺脚（4）、读数指针（5）、读数尺（6）、伸缩尺脚（7），外套外侧设有固定尺脚，内芯外侧设有伸缩尺脚，内芯与外套活动连接，读数指针通过锁紧螺栓与内芯连接，外套上设有读数尺。测量时只需一个测量者站在粗轧机侧导板中部、立辊外侧拉长测量尺使固定尺脚和伸缩尺脚水平靠上两边，拧紧锁紧螺栓固定后取出读数即可。本实用新型的有益效果是：提高了测量精度，降低了工人劳动强度，具有结构简单，方便、快捷之特点。
828
0
本实用新型涉及一种快速清理高炉铁口泥套的专用工具，属于冶金行业高炉设备技术领域。技术方案是：钻杆的前端设有与钻杆垂直布置磨盘，所述磨盘的前表面设有与钻杆同心的三道圆环，每道圆环上设置多个金刚石块，通过三道圆环上的金刚石块对高炉铁口进行磨削清理。本实用新型的有益效果是：能够便捷高效的完整泥套清理，实现铁口泥套维护机械化，操作人员和工具的电气部分可远离铁口区域的恶劣工作环境，降低了安全事故发生率，保证泥套维护质量，减轻工人的劳动强度，使用安全，清理效率高，提高工作效率。
1015
0
本实用新型涉及一种复合式挡渣滑板成型模具，属于冶金行业挡渣滑板技术领域。技术方案是：包含模具一和模具二；所述模具一包含型底（1）、型绑（2）、型芯（3）和圆柱形凹槽（4），多个型绑（2）与型底（1）垂直布置，构成四周封闭的凹槽结构，型底（1）中设有圆柱形凹槽（4），圆柱形凹槽（4）内设有型芯（3）；所述模具二包含加料筒（6）、翅膀（7）和定位爪（8），加料筒（6）上对称的左右两侧分别设有翅膀，加料筒（6）的中间对称的前后两侧分别设有定位爪（8）；所述模具二中的加料筒套在模具一的型芯（3）上，翅膀（7）支撑在模具一中的两个型绑（2）上。本实用新型结构简单，能够生产出复合材质挡渣滑板。
812
0
本实用新型涉及冶金设备安装工程技术领域，具体是一种用于炉壳拼装的工具组件。包括由多个槽钢和多块钢板拼接所构成的拼装胎具，槽钢开口朝上布置，还包括置于槽钢上的升降操作平台，升降操作平台包括支腿、操作台，相邻的支腿之间的间距与相邻的两个槽钢之间的间距一致，操作台固定设置在支腿的上端面上，操作台上还设置有梯子。本实用新型解决了大型炉壳在拼装过程中由于炉壳高度太高不便于施工和验收的难题，而且保证人身安全，提高工作效率，降低生产成本，保证构件质量。
1017
0
本实用新型涉及一种钢铁生产废水处理装置，属于冶金行业废水处理技术领域。技术方案是：包含过滤箱（1）、进水口（2）、支撑板（4）、过滤机构和净化机构，过滤箱（1）的顶部设有进水口（2），过滤箱（1）的底部侧面设有出水口，支撑板（4）呈水平状态固定在过滤箱（1）内，支撑板（4）将过滤箱（1）分割成上下两部分，过滤箱（1）上部分和下部分通过设置在支撑板（4）上的通水孔（8）相连通，过滤箱（1）上部分设有用于过滤杂物的过滤机构，过滤箱（1）下部分设有用于净化钢铁碎屑的净化机构，本实用新型的有益效果是：既能过滤掉废水中的杂物，也能去除废水中的钢铁碎屑，从而实现对废水的彻底处理。
834
0

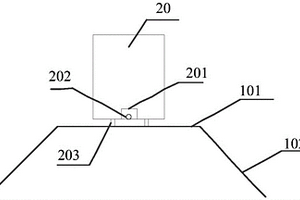

本实用新型涉及冶金技术领域，尤其涉及一种收集和处理淤泥的装置，包括处理平台、处理容器；所述处理平台包括顶面平台和斜坡平台，所述顶面平台呈水平状，所述斜坡平台相对于所述顶面平台向下倾斜；所述处理容器放置于所述顶端平台或斜坡平台上，用于容置装有淤泥的吨装袋，所述处理容器底端设置出水机构，所述出水机构为所述处理容器底端向内部凸起的块状结构，且所述块状结构侧面设置连通至所述处理容器底端外的出水口，从而有效将淤泥中的水分排出，对淤泥进行有效收集和处理。
837
0

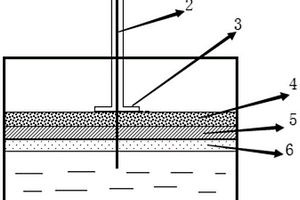

本实用新型公开了一种连铸结晶器液渣层测厚装置，属于钢铁冶金行业技术领域。该连铸结晶器液渣层测厚装置，包括：测量管，该测量管为中空结构；底板，该底板与所述测量管的一端连接，且该底板上设有与所述测量管相连通的测量孔；测量丝，该测量丝贯穿所述测量孔和测量管，且其一端被所述测量管的端部固定，另一端可穿过粉渣层、过渡层和液渣层伸入钢液中。本实用新型可快速准确地测量出多种坯型结晶器保护渣液渣层的厚度，也为连铸技术人员改进工艺、选择适宜保护渣，提升铸坯质量提供依据。
869
0
本实用新型涉及一种清除热板坯表面残留冷却水的装置，属于冶金行业热轧设备技术领域。技术方案是：包含固定支架（1）、吊装连杆（3）、虹吸除水辊（4）、水收集槽（5）和热轧输送辊道（6），在热轧输送辊道（6）的上方沿着热板坯的运行方向设有多个并排布置的虹吸除水辊（4），虹吸除水辊（4）的两端通过吊装连杆（3）转动连接在固定支架（1）上，虹吸除水辊（4）的两端下方分别设有水收集槽（5）；虹吸除水辊（4）的辊身为中间细两头粗的凹辊，在辊身表面沿着轴向刻有多道相同的凹槽（9），凹槽（9）为中间窄两头宽的结构。本实用新型的有益效果是：够有效快速去除热板坯在经过除磷机或轧机后表面上的残留水，降低热板坯上下温差，防止热板坯翘头或扣头。
724
0
本实用新型涉及一种振动式防卡料料仓，属于冶金行业污泥、氧化铁皮压球生产运输设备技术领域。包括料仓（1）、内衬板（2）、耳轴（3）、耳轴支撑套（4）、平垫圈（6）、定位螺母（7）、连接螺栓（8）、振动电机（9）、衬板支撑套（11），所述两个耳轴支撑套（4）穿过内衬板（2）两侧料仓（1）的侧壁上端并固定，所述两个耳轴（3）穿过耳轴支撑套（4），所述衬板支撑套（11）装配于内衬板（2）的下部两侧与料仓（1）之间，所述振动电机（9）固定于内衬板（2）下部接近于料仓出口的外侧。本实用新型结构简单，制作方便，在料仓适用的原料遇有潮湿或者粘性流性差的原料时，能够阻止原料卡堵，实现上料或下料的连续性。
