本实用新型涉及一种矩形坯中间包整体浸入式水口对中装置，属于冶金行业连铸设备技术领域。技术方案是：主体台架（3）垂直固定在固定底座（1）上，上固定横梁（4）和下固定横梁（10）分别固定在主体台架（3）上，上固定横梁（4）和下固定横梁（10）之间设有垫块（12）；所述固定底座（1）包含对中定位梁（6）、对中支座（7）和对中横梁（8），对中横梁（8）通过螺栓固定在对中支座（7）上，对中横梁（8）的两端分别设有与对中横梁（8）垂直布置的对中定位梁（6），对中横梁（8）和对中横梁（8）两端的对中定位梁（6）在同一水平面上构成对中平台。本实用新型的有益效果是：能够快速定位水口，实现塞棒与浸入式水口严格对中。
1054
0
本实用新型涉及一种天车定滑轮组钢丝绳防脱装置，属于冶金行业抓渣天车设备技术领域。技术方案是：定滑轮组（3）设在定滑轮主轴（5）上，定滑轮主轴（5）固定在天车主梁（7）上，在定滑轮组（3）的边缘处设有阻挡角钢（2），所述阻挡角钢（2）固定在天车主梁（7）上，定滑轮组（3）与动滑轮组（8）通过钢丝绳传动连接，所述动滑轮组（8）通过动滑轮轴固定在动滑轮支架（11）上，动滑轮支架（11）上设有吊钩（10）。本实用新型的有益效果是：有效防止了抓渣天车抓取和放置铁渣过程中，钢丝绳在松弛状态时由定滑轮轮槽中脱落至定滑轮主轴上，研磨主轴，造成定滑轮主轴和钢丝绳同时损坏的情况，延长钢丝绳和定滑轮的使用寿命，拆卸方便。
704
0
本实用新型涉及一种提高高炉过滤煤气箱体人孔密封效果的装置，属于冶金行业炼铁设备技术领域。技术方案是：人孔底座（3）为圆环形结构，分为上部和下部，下部纵截面为矩形，上部纵截面为凹槽，凹槽的外部宽度大于矩形的宽度，人孔底座（3）的下部焊接在人孔外缘上；人孔密封胶圈（1）为圆环形结构，分为上部和下部，下部的纵截面为矩形，上部的纵截面为半圆形，半圆形的直径大于矩形的宽度，人孔密封胶圈（1）下部矩形的宽度与人孔底座（3）上部凹槽的内部宽度相匹配；人孔密封胶圈（1）下部的矩形插入到人孔底座上部的凹槽内。本实用新型提高了箱体人孔密封效果，防止煤气泄漏，消除了安全隐患，成本低，维护和操作简便，安全性高。
1001
0
本实用新型涉及一种环冷机端部密封装置，属于冶金行业环冷机设备技术领域。技术方案是：包含底板（1）、钢丝带（2）、扁钢（3）、螺栓（4）和台车（5），底板（1）固定在台车（5）的下方，钢丝带（2）通过扁钢（3）和螺栓（4）固定在底板（1）上，钢丝带（2）的上端与台车（5）接触密封，所述钢丝带（2）为长方形，钢丝带（2）内含有钢丝（7）和耐热橡胶（8）。本实用新型的有益效果是：采用钢丝带密封，解决了原台车下部四条橡胶密封使用寿命短，硬化破损快，检修工作量大，备件更换费用高的问题，结构简单，固定牢靠，不易掉落，使用寿命长久，密封效果好，更能适应环冷机长时间、持续的运转，节省了大量橡胶密封板备件费用。
1094
0
本实用新型涉及一种精矿仓可调式分料器，属于冶金行业高炉精矿运输设备技术领域。技术方案是：包含悬挂支撑板（1）、导料板（2）、摆动气缸支撑架（3）、摆动轴（5）、摆动气缸（7）和精矿仓落料口（8），精矿仓落料口（8）的下方两侧分别设有一个悬挂支撑板（1）和一个导料板（2），所述导料板（2）通过摆动轴（5）与摆动汽缸（7）驱动连接，摆动气缸（7）通过摆动气缸支撑架（3）固定在悬挂支撑板（1）上。本实用新型的有益效果是：能够使铁精粉均匀布料在火车车厢内，满足火车运输和计量的要求。结构简单、使用方便，提高了工作效率，降低工人劳动强度。
870
0
本实用新型涉及一种烧结混料滚筒旁通皮带系统，属于冶金行业烧结机皮带送料设备技术领域。技术方案是：包含一混一皮带（1）、翻板（2）、溜槽（3）、一混二皮带（4）、一混三皮带（5）、混料滚筒（6）和二混一皮带（7），所述一混一皮带（1）的头轮靠近混料滚筒（6）的外沿，一混一皮带（1）头轮的下方设有翻板（2），翻板（2）的下方设有溜槽（3），所述溜槽（3）设在一混二皮带（4）尾轮的上方，一混二皮带（4）头轮的下方设有一混三皮带（5），一混三皮带（5）头轮的下方设有二混一皮带（7）。本实用新型的有益效果是：通过增设旁通备用皮带，利用溜槽控制返料，避免因混料滚筒突发事故造成长时间停产。
822
0
本实用新型涉及冶金行业尤其是炼钢连铸轧钢工艺用热钢坯输送装置，具体是一种可拆隔热式免维护钢坯输送辊装置。包括辊体、辊轴、轴承座、轴承，所述辊体两端设置有中间内孔与辊轴外径之间留有间距的腹板，辊体一端的辊轴上焊接有固定端法兰压盖，辊体另一端的辊轴上套装有与辊轴间隙配合的自由端法兰压盖，辊体通过其两端腹板与固定端法兰压盖和自由端法兰压盖由连接螺栓固定为一体，且固定端法兰压盖和自由端法兰压盖与腹板之间加装有陶瓷纤维纸垫，辊体及其腹板与辊轴之间形成的内腔中填充有耐高温的陶瓷纤维棉填充料。本实用新型能保证因热传导所致温升不超出轴承的正常工作温度，轴承座无需水冷和干油润滑装置，能延长轴承和辊体使用寿命。
1113
0
本实用新型涉及一种双杠杆式单支点配料秤架，属于冶金行业烧结矿自动配料技术领域。技术方案是：秤架一（5）和秤架二（6）的一端连接后再通过调节螺丝（11）与称重传感器（9）连接，称重传感器（9）固定在支撑托（10）上，秤架一（5）和秤架二（6）的另一端分别与簧片一（3）和簧片二（4）连接，簧片一（3）和簧片二（4）分别固定在固定支架上，秤架一（5）和秤架二（6）上分别设有秤架计量托辊一（7）和秤架计量托辊二（8），皮带（12）设在秤架计量托辊一（7）和秤架计量托辊二（8）上，整体以称重传感器（9）纵向轴线呈对称布置。本实用新型的有益效果是：采用两个秤架受力，结构简单，摆动小，不受外界震动的影响，称重精度高。
727
0
本实用新型涉及钢铁冶金领域，公开了一种钢包底吹管路，应用于精炼钢包的底吹吹氩，所述钢包底吹管路包括：自动底吹管路，所述自动底吹管路的第一端与钢包底座连接；手插管底吹管路，所述手插管底吹管路与所述自动底吹管路的第二端连接；阀门，所述阀门设置于所述自动底吹管路上，并靠近于所述自动底吹管路的第二端的位置；总管管路，所述总管管路与底吹砖管道连接。本实用新型提供的钢包底吹管路，解决了目前底吹管路中由于管路漏气而造成底吹异常的问题，保证了底吹的效果，并实现了对底吹流量的精准控制。
710
0
本实用新型涉及一种精确调整转炉二次除尘风机转速的装置，属于冶金除尘系统技术领域。技术方案是：除尘阀门（1）设置在转炉二次除尘点，除尘阀门（1）的输出端连接PLC（3），在除尘风机的入口设置风机入口压力传感器（2）和风机入口流量传感器（7），风机入口压力传感器（2）和风机入口流量传感器（7）的输出端连接PLC（3）；PLC的输出端连接变频器（4），变频器连接除尘电机（5），除尘电机连接除尘风机（6）。本实用新型通过行程开关判定钢包车的到来，提前打开除尘阀门，提前做好除尘准备；根据除尘风机风压和流量的变化，无极调速方式进行调节，自动调整变频器频率，从而改变除尘电机除尘风机的转速，降低转速，节能降耗。
929
0
本实用新型涉及一种减速机连接杆紧固装置，属于冶金行业天车减速机连接设备技术领域。技术方是：包含左连接杆（1）、右连接杆（2）、左侧固定挡板（3）、右侧固定挡板（4）、连接销轴、左侧连接盘（7）和右侧连接盘（8），左侧连接盘（7）和右侧连接盘（8）分别固定在左连接杆（1）和右连接杆（2）上，左侧固定挡板（3）和左侧连接盘（7）固定连接，右侧固定挡板（4）和右侧连接盘（8）固定连接，左侧固定挡板（3）和右侧固定挡板（4）通过连接销轴固定连接。本实用新型的有益效果是：避免了连接杆由于减速机旋转扭力大而产生振动，杜绝了由于两减速机旋转不同步等原因使连接杆连接螺栓出现松动现象，消除了安全隐患。
948
0
一种零位可调的塞棒驱动装置，属于冶金设备技术领域，用于解决塞棒出现严重的异常侵蚀或涨杆现象时连铸生产无法正常进行的问题，其技术方案是，该装置构成中包括底座、驱动缸、固定缸座、移动缸座和六角双头螺栓，所述固定缸座固定在底座上，所述六角双头螺栓的两端通过方向相反的螺纹分别与固定缸座和移动缸座连接，所述驱动缸与六角双头螺栓同轴，驱动缸的一端固定在移动缸座上，另一端与塞棒相连。本实用新型在驱动缸与底座之间设置了位置调节机构，当塞棒出现严重的异常侵蚀或涨杆现象时，利用位置调节机构可以重新调整塞棒的零位，从而避免了连铸生产的提前终止，提高了连铸生产效率，延长了中包的使用寿命。
803
0
本实用新型涉及一种回转窑窑身加料系统，属于回转窑炉技术领域。技术方案是：多个受料口沿径向布置在回转窑筒体（1）的窑身中间位置；在回转窑筒体窑身中间位置的外面，沿径向设置支架（3），支架（3）上设有弧形的轨道，轨道的弧形与回转窑筒体的外圆周相匹配；行走小车（7）设置在轨道上，行走小车上设有喂料装置，喂料装置与受料装置的位置相匹配。本实用新型的有益效果：解决加料过程中对物料的密封及回转窑本身密封的问题，在水泥回转窑中实现窑身加料，通过窑体的中间位置加入，可以提高产量，加料均匀，降低能耗。在冶金回转窑烧结、焙烧过程中，在回转窑中间位置加入煤粉等物料，增加反应时间，使得反应充分。
736
0
本新型涉及冶金行业吊装领域，尤其是涉及一种天车夹钳护套固定装置。钳护套固定装置，包扣夹钳（1）、焊接在夹钳（1）上的钢板（2）和垫板（3），其特征在于还包括横向固定钢带、纵向固定钢带，横向固定钢带位于夹钳底部，纵向固定钢带位于夹钳端部。通过第一横向固定钢带和第二横向固定钢带护套与底底部钢板连接，消除了天车夹钳夹紧、退位时的横向力,防止护套脱出。通过第一纵向固定钢带、第二纵向固定钢带直接固定护套，消除了夹钳起升时的纵向力，防止护套受挤压撕裂。天车夹钳护套使用周期明显延长，降低成本。通过卡扣实现了夹钳更换护套更加简单便捷，节省大量时间。
703
0
一种两辊轧机快速横移机构，属于冶金设备技术领域，其技术方案是，它包括轧机底座、锁紧油缸和横移油缸，所述轧机底座固定在地面上，其上设置有横移轨道，两辊轧机的机架通过滑块与横移轨道滑动连接；所述锁紧油缸固定在轧机底座上，其活塞杆与两辊轧机的机架上的滑块相对应，所述横移油缸固定在地面上并与轧机底座上的横移轨道平行，其活塞杆与两辊轧机的机架固接。本实用新型利用横移油缸驱动两辊轧机横向移动，用锁紧油缸实现两辊轧机的快速锁紧和释放，不仅可以保证轧机横移位置的准确性，而且大大降低了工人的劳动强度，提高了辊槽更换效率，从而降低了产品的生产成本。
752
0
本实用新型涉及一种冶金行业板坯连铸机扇形段辊子轴承座快速拆装设施。技术方案是:包含油缸(1)、拉板(2)、专用拉套(3)、辊子卡件(4)、台架(6),油缸杆外端设有拉板,专用拉套一端连接拉板,另一端连接轴承座,并与之相匹配,台架上设有辊子卡件。用专用拉套连接拉板与轴承座,操作液压缸即可实现轴承座的拆装,本实用新型的有益效果是:实现液压平缓操作,避免锤击损坏轴承,优化扇形段整备工艺,实现批量连续作业,提高整备质量,缩短检修时间,降低了工人劳动强度。具有结构简单,操作方便之特点。
967
0
大臂旋转式液压动力摘加盖装置，由铁水罐盖、伸缩液压缸、大臂、轴套、立柱、顶升液压缸、旋转液压缸组成，铁水罐加上罐盖，罐盖由大臂支撑，铁水罐盖上装有导轨，大臂装有四个车轮，铁水罐盖可以在大臂上滑动，大臂和套筒之间用法兰连接，套筒和立柱为同轴心，套筒和立柱之间可以轴向相对运动和相对旋转，立柱固定在铁水罐车上。应用在冶金行业炼铁厂“一包到底”铁水运输工艺的敞口铁水罐中，铁水罐加盖后由顶升液压缸顶升、落下大臂、铁水罐盖，铁水罐盖可以在大臂上横向滑移，大臂由旋转液压缸提供动力围绕立柱轴线旋转以完成铁水罐盖在罐车上超出车体200mm范围内完成摘加盖动作，不需要占用车间、厂房等其余空间位置。
1010
0
一种钢水、铁水取样器二次取样装置,属于冶金技术领域。包括:冷却水槽(1)、垃圾抽屉(2)、操作台(3)、夹压装置(4)、支架(5);其特征在于,在操作台(3)的一侧有冷却水槽挂孔、垃圾抽屉(2)的孔和4个螺丝孔;冷却水槽(1)吊挂在冷却水槽挂孔内,垃圾抽屉(2)安装在操作台(3)下部,支架(5)与操作台(3)焊接而成,固定在操作台(3)上,夹压装置(4)通过四条螺栓与操作台固定连接。优点在于,用来从取样器中获得固态样子,不但提供了专门的取样工具,还将冷却功能、垃圾回收功能集为一体,做到快速取样,并且减少了环境污染。
956
0
本实用新型涉及一种钢水包包底切割装置，属于冶金加工设备技术领域。包括旋转臂（2）、轴承盒（3）、立柱（4）、吸盘（6）、牵引小车（7）、割嘴（14），所述立柱（4）为金属杆，固定连接在吸盘（6）上，所述轴承盒（3）装配在立柱（4）上，所述旋转臂（2）为金属结构，两根旋转臂（2）对称装配在轴承盒（3）上，割嘴（14）装配在一侧旋转臂（2）的端部，所述牵引小车（7）为动力牵引装置，与旋转臂（2）装配连接。本实用新型结构简单、操作方便，实用性强，能够保证钢水包包底的切割效率和切割质量，同时降低人工成本。
1125
0
本实用新型公开了一种粘料自动清理装置，涉及黑色冶金烧结生产的技术领域，粘料自动清理装置包括：支架；刮料板，所述刮料板安装于所述支架，所述刮料板滑移至辊面的端部，所述刮料板用于刮除粘接于辊面端部的混合料；驱动件，所述驱动件安装于所述支架，所述驱动件与外部控制单元电连接，所述驱动件用于驱动所述刮料板滑移。在本实用新型中，当需要清理粘接于辊面端部的混合料时，驱动件驱动刮料板滑移至辊面端部处并停止，同时圆辊和挡料板转动，刮料板与辊面相对滑移，使得刮料板把粘接于辊面端部处的混合料刮落下来。
661
0

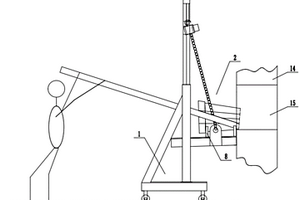

一种高炉风口小套用吊装装置，属冶金技术领域，包括行走架与吊装架，所述行走架包括底座、横梁与立柱，所述吊装架设置在行走架上，所述吊装架包括吊绳与托架，所述吊绳设置两个，分别固定在横梁上，吊绳底部设置吊板，吊板中央设有托架，所述吊绳上设有电动葫芦。本实用新型设置行走架与吊装架，行走架用于运送风口小套至高炉风口处，吊装架用于将风口小套吊起至装配的高度，行走架与吊装架配合完成风口小套的竖直方向与水平方向的位移。可以一人完成全部安装工作，省时省力。总之，本实用新型适用于工业化生产。
1054
0
本实用新型涉及一种耐用的RH精炼浸渍管，属于冶金行业钢水精炼技术领域。技术方案是：钢胆（6）为一段钢管，钢胆（6）的上端通过连接法兰（7）与环流管（8）相连接，钢胆（6）的下端圆周方向上设有加固钢棒（4），钢胆（6）的内壁上砌筑有耐火砖（9），钢胆（6）的外表面和下端端面上均设有隔热材料（5）和加强筋（2），所述加强筋（2）为V型，浇注料（3）浇注在钢胆（6）的下端端面、外表面以及加固钢棒（4）上，构成浸渍管（1）。本实用新型的有益效果是：能够减少耐火层因钢胆膨胀带来的裂纹，避免钢胆内外耐火层的剥落及钢水精炼过程中受钢水冲刷出现的砖体掉落，延长浸渍管的使用寿命，提高铸坯质量。
908
0

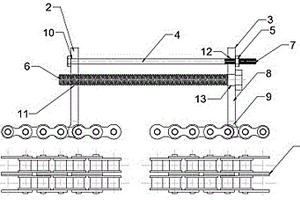

本实用新型涉及一种处理双排链条断裂的辅助工具，属于冶金行业设备修复技术领域。包括移动架（2）、固定架（3）、导向杆（4）、螺母（5）、调节螺杆（6），所述固定架（3）的架板（8）上由上向下依次设置有螺纹孔（12）、固定孔（13），固定杆（7）一端装配螺母（5）将固定架（3）与固定杆（7）固定连接，将调节螺杆（6）由固定孔（13）传入，与螺纹孔（11）螺纹装配连接。本装置结构合理，制作简单，操作方便，在狭小空间，可实现单人进行链条断裂故障处理，减低故障处理时间，实现安全操作。
860
0

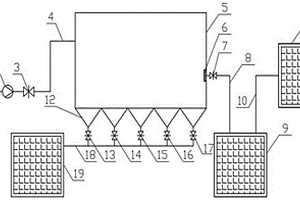

本实用新型涉及一种提高炼钢软水站补充水水质的净化装置，属于冶金行业炼钢运行设备技术领域。技术方案是：水泵（2）通过进水管（4）与净水箱壳体（5）的进水口连接，净水箱壳体（5）的出水口通过出水管（8）与蓄水池（9）连接，蓄水池（9）通过软水站进水管（10）与软水站（11）连接；净水箱壳体（5）内部设置多块隔板，多块隔板将净水箱壳体分隔成多个箱体，每个箱体底部设有梯形筒体（12），多个梯形筒体（12）底部分别通过排污阀与排污管（18）连接，排污管（18）与污水池（19）连接。本实用新型降低了补充水中泥沙、漂浮物含量，提高了炼钢软水站补充水质量，有利于炼钢软水设备高效稳定运行，降低了员工劳动强度。
1133
0

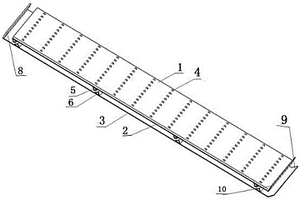

本实用新型涉及一种剪板机落料接板传送装置，属冶金材料检测加工设备技术领域。包括防划板（1）、上接钢板（2）、下承钢板（3）、牛眼轴承输送球（4）、上支承角钢（5）、下支承角钢（6）、减震弹簧（7）上夹板（8）、止滑板（9），所述减震弹簧（7）垂直固定连接在上支承角钢（5）、下支承角钢（6）的两个侧边之间，所述上支承角钢（5）的两个边角焊接固定在上接钢板（2）的下表面，所述下支承角钢（6）的两个边角焊接固定在下承钢板（3）的上表面，所述牛眼轴承输送球（4）垂直焊接固定在上接钢板（2）的上表面。本实用新型结构简单，便于安装、拆卸和维修。能够使料片顺利滑至底部、保障料片表面质量，提高加工效率。
654
0

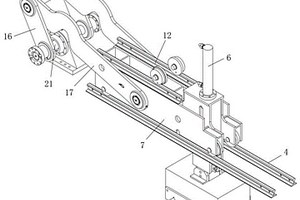

本实用新型涉及一种角钢抓取平移装置，属于冶金行业型钢收集技术领域。技术方案是：曲柄连杆机构（2）和平移支座（7）分别设在抓取平移机架（1）上，曲柄连杆机构（2）与平移支座（7）驱动连接，抓取平移机架（1）和平移支座（7）上设有相互配合的下轨道（4）、上轨道（12）和下部导向轮（9）、上部导向轮（11）；抓取升降油缸（6）固定在平移支座（7）上，抓取升降油缸（6）的活塞杆与连接筒杆（14）的上端相连接，连接筒杆（14）的下端与电磁铁（6）固定连接，角钢胎板（8）固定在电磁铁（6）上，角钢胎板（8）的下端面为与角钢相匹配的齿形。本实用新型结构简单，体积小，制作成本低，动作准确，故障率低。
733
0
本实用新型涉及一种钢卷开卷机压紧装置，属于冶金行业开卷机设备技术领域。技术方案是：螺杆（6）的两端分别通过轴承转动连接在U型支撑架的两个支臂上，且螺杆（6）的一端伸出于支臂之外，内筒（8）螺纹连接在螺杆（6）上，内筒（8）上设置至少设有一个贯通的限位孔（9），所述限位孔（9）的轴线与螺杆（6）的轴线相平行，限位杆（7）贯穿在限位孔（9）内，限位杆（7）的两端固定在U型支撑架的两个支臂上，外筒（10）通过轴承转动连接在内筒（8）上。本实用新型的有益效果是：通过调整压辊在U型支承架之间的位置，将压辊调整至钢卷中心位置，实现压辊对钢卷的均匀压紧力，防止钢材发生偏移或者塌卷、散卷现象。
