伞状拆除上水口工具 966

 0

本实用新型涉及一种伞状拆除上水口工具，属于冶金行业炼钢钢包浇注设备技术领域。技术方案是：包含长铁柱（1）、固定螺丝（2）、支撑连杆（3）、上水口弧形挡板（4），两块上水口弧形挡板的一端活动连接在长铁柱上，两个支撑连杆的一端分别连接在两块上水口弧形挡板上，另一端与长铁柱活动连接，固定螺丝设在长铁柱上。使用时，初始状态下，两块上水口弧形挡板处于合并状态，将该工具放入上水口中，通过缓冲气缸使长铁柱向下移动，同时两块上水口弧形挡板打开，卡到上水口小头斜台处，就可以将上水口从座砖中拉出。本实用新型能够快速、方便地拆除上水口，减轻工人劳动强度，提高钢包周转率，具有制作简单，使用方便，安全可靠等特点。

窄带钢的喷水冷却装置 822

 0

本实用新型涉及一种窄带钢的喷水冷却装置，属于冶金行业窄带钢生产技术领域。技术方案是：包含输送链板（1）、带钢（3）、喷嘴（4）、冷却水管（5）和输送链板护板（6），输送链板（1）两侧分别设有输送链板护板（6）和水管管路，带钢（3）均匀的设在输送链板（1）上，带钢（3）呈弯曲状，带钢（3）上方设有冷却水管（5），冷却水管（5）上均匀布置多个喷嘴（4），冷却水管（5）与输送链板（1）两侧的水管管路连通。本实用新型的有益效果是：采用水雾冷却带钢，冷却效率高，较强制风冷能耗低。喷嘴通过自动控制，实现带钢来，喷雾开；带钢走，喷雾关，避免了不必要的水资源浪费。能够满足卷曲温度要求，结构简单，使用方便。

悬挂输送机的防撞击装置 915

 0

本实用新型涉及一种冶金轧钢行业中输送线材的悬挂输送机防撞击装置。技术方案是:悬挂输送机的平衡梁分为三段构成,两边的两段(1)(2)与悬挂输送机桁架(3)固定连接,中间一段活动平衡梁(4)与悬挂输送机桁架铰接、与两边的两段平衡梁(1)(2)搭接,在活动平衡梁(4)与悬挂输送机机身之间设有弹簧(5)。当打包机撞击平衡梁时,被撞击的活动平衡梁向悬挂输送机桁架方向摆动,与另两段平衡梁分离,防止平衡梁被撞击产生变形、弯曲,具有结构合理、安全可靠等特点。

预热混合料矿槽加热器 599

 0

一种预热混合料矿槽加热器,属于冶金原材料预处理设备技术领域,所要解决的技术问题是提供一种热损失小、提高蒸汽利用率和混合料温度的预热混合料矿槽加热器,其技术方案是:它由蒸汽连接管道、喷嘴组成,喷嘴后部与蒸汽连接管道相连接,喷嘴前端与混合料矿槽侧壁相连接,其改进之处是,蒸汽连接管道与喷嘴采用直通连接,喷嘴型式为十字喷嘴,喷嘴前端与混合料矿槽水平面之间的夹角为15°-75°。本实用新型由于采用直通连接方式并采用大直径和倾斜角度的喷嘴,使得热损失减小、蒸汽利用率大为提高,避免了蒸汽喷嘴堵塞的现象,烧结机上混合料的温度达到70℃-90℃,极大地改善了料层透气性恶化的问题,并解决了混合料矿槽粘料的问题。

轴承拆卸吊具 803

 0

一种轴承拆卸吊具,属机械维修器具技术领域,用于解决轴承座中轴承拆卸难的问题,构成中有牵引杆、牵引杆上的滑动套、牵引杆下端的支撑盘及拔爪,多个拨爪上端与滑动套活动连接、爪杆位于支撑盘上的爪槽中,牵引杆顶端带有吊环,可通过牵引杆的升降使拨爪的爪钩扩张或回缩,进入轴承座中的卡固位置完成吊装连接,进而通过天车将轴承组件由轴承座中整体吊装出来,解决了轴承组件因无法整体吊装导致的拆卸难问题,摒弃了落后的手工分件拆卸作业方式,降低了拆卸作业劳动强度和耗时,结构简便,易于加工制作,使用操作方便,适宜作为大型轴承座中的轴承,尤其是冶金镀锌生产线光整机中支撑辊轴承座中轴承的拆卸吊具使用。

导电横臂本体与电极夹头水冷管路的连接结构 1015

 0

本实用新型涉及一种导电横臂本体与电极夹头水冷管路的连接结构,属于冶金设备技术领域。技术方案是包含导电横臂本体(7)、电极夹头(3)、进水管(5)、出水管(1),导电横臂本体与电极夹头固定连接,电极夹头内部设有水冷管路(9),电极夹头上面设有与之连通的进水孔(11)和回水孔(12),导电横臂本体上的进水腔和回水腔分别设有进水孔和回水孔,电极夹头上的进水孔与导电横臂本体上的进水孔通过进水管连通,电极夹头上的回水孔与导电横臂本体上的回水孔通过出水管连通。本实用新型解决了因电极臂的振动造成密封圈失效或密封圈备腐蚀后导致的冷却水泄露的问题,并且降低了导电横臂和电极夹头结合面的加工成本,提高了导电横臂的安全性能,保证了生产的安全进行,实用性高。?

带钢卷塔形压平装置 877

 0

本实用新型涉及一种带钢卷塔形压平装置，尤其是热轧钢带立卷塔形的压平装置，属于冶金行业轧钢技术领域。技术方案是：包含门框式支架（1）、驱动机构（2）和压盘（3），门框式支架（1）的门框宽度大于带钢卷（4）直径，驱动机构（2）固定在门框式支架（1）的横梁上，且连接压盘（3），压盘（3）直径与带钢卷（4）直径相匹配。驱动机构带动压盘向下打压带钢卷塔形，多次打压直至带钢卷塔形消除。本实用新型的有益效果是：消除了带钢卷塔形，提高了产品外观形象和包装质量，具有结构简单，操作方便之特点。

斜坡冷却机 969

 0

本实用新型涉及工业企业冷却工艺的冷却机。解决运转可靠使用方便等问题。冷却箅床下部设有风机,上部设有烟罩,出料端设有输送机,并设有控制输送机运转速度的电气控制装置;其特征是:进料端的进料口设有前、后挡料墙,冷却箅床为利用按物料安息角与料层厚度额设置的带台阶分段斜坡式结构。用于冶金、建材水泥等冷却工艺。

热轧带钢生产线狭小空间辊道更换装置 759

 0

本实用新型涉及一种热轧带钢生产线狭小空间辊道更换装置，属于冶金生产设备技术领域。技术方案是：辊道驱动电机（25）驱动辊道更换装置总成（29）移动；基座（3）上设有辊子架（5）和立柱套（14），辊子架（5）上设有辊位（22），辊位（22）内放置辊子（1）；立柱套（14）内设有转轴（7），转轴顶部与轨道梁（13）一端连接，轨道梁通过转轴转动；轨道梁（13）为工字梁，两侧设有轨道，轨道内滑动设置电动倒链（12），电动倒链（12）设有起重挂钩，起重挂钩钩挂在辊子上。本实用新型的有益效果是：能够对狭小空间辊道内的单体辊道进行更换，提高了辊子更换效率，降低了生产的额外消耗，提高了带钢的生产作业率。

提高炼钢转炉更换出钢口效率的装置 815

 0

本实用新型涉及一种提高炼钢转炉更换出钢口效率的装置，属于冶金行业炼钢运行设备技术领域。技术方案是：顶面和底面通过多根支撑柱连接，形成更换转炉出钢口的工作空间；顶面设有吊装装置，顶面和底面之间设有爬梯，底面上设有托辊和转炉出钢口，底面侧面设有护栏。本实用新型改善了操作人员进行更换转炉出钢口作业时的作业环境，减少了安全隐患，降低了安全事故发生率；便于进行转炉出钢口位置微调，提高了更换质量，增加了使用寿命，降低了使用成本；便于操作人员快速稳定地完成更换操作，明显提高了工作效率，增加了生产效益，并降低了员工劳动强度。

振动给料机密封装置 880

 0

本实用新型涉及一种振动给料机密封装置，属于冶金行业振动给料机设备技术领域。包括上法兰盘组（1）、密封套（2）、上内衬板套（3）、下内衬板套（4）、下法兰盘组（5），所述密封套（2）为上下端口设置有外翻沿边的套状结构，所述密封套（2）的上下外翻沿边分别夹在上法兰盘组（1）、下法兰盘组（5）的两层法兰盘之间，所述上内衬板套（3）、下内衬板套（4）设置在密封套（2）内，上内衬板套（3）固定连接在上法兰盘组（1）的下端面，下内衬板套（4）固定连接在下法兰盘组（5）的上端面。本实用新型装置结构简单，安装方便，能够有效的杜绝或减少振动给料机工作时扬尘漏料现象的发生，能够满足设备环保治理的要求。

可调节缓冲下料装置 608

 0

本实用新型涉及一种可调节缓冲下料装置，属于冶金行业物料输送设备技术领域。技术方案是：下料筒（2）的顶部与料斗（1）相连接，下料挡板（15）设置在下料筒（2）的底部，下料挡板（15）的一侧与下料筒（2）底部相连接，连接杆（11）的两端分别通过轴承转动连接在调节盘（4）上，导绳器（12）固定在连接杆（11）上，钢丝绳（6）的一端与下料挡板（15）相连接，钢丝绳（6）的另一端通过定滑轮（7）导向后与导绳器（12）相连接；缓冲板（8）设置在下料挡板（15）的下方，缓冲板（8）与下料挡板（15）之间形成一个S型下料通道。本实用新型的有益效果是：大幅度降低物料下落时对受料溜槽内壁的冲击，提高了使用寿命。

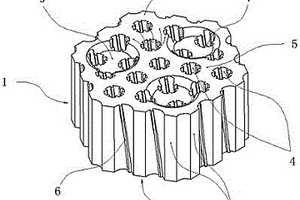

螺旋梯形肋孔格子砖 1027

 0

本实用新型涉及一种螺旋梯形肋孔格子砖，属于冶金耐火材料技术领域。包括上表面(2)、下表面(3)、孔道(4)，所述上表面(2)及下表面(3)为格子砖的上下表面，孔道(4)从上表面(2)延伸至下表面(3)，还包括螺旋梯形肋(6)，所述螺旋梯形肋(6)的形状为一个螺旋梯形体，螺旋梯形肋(6)截面为梯形，螺旋状设置在孔道(4)的内侧表面上，梯形体由四条平行于过圆心的螺旋线组成，基部的两条螺旋线和圆形孔道(4)的孔壁（7）重合。本实用新型装置能够提高气体在格子砖孔道内的流速，孔道内不易积灰；螺旋肋结构使格子砖本身的强度增强，提高了格子砖单位加热面积，热交换能力强，提高热风炉工作效率。

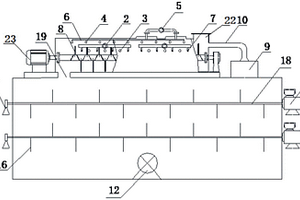

密相半干法脱硫脱硝吸收剂加湿活化装置 903

 0

本实用新型涉及一种密相半干法脱硫脱硝吸收剂加湿活化装置，属冶金环保技术领域，包括加湿机箱体（1）、吸收段（13）、搅拌轴（8）、入料口（22）、加湿机出口（19）、电机减速机Ⅱ（23）、超声波加湿装置、蒸汽调温加湿装置、雾化加湿装置、活化处理装置、气动搅拌装置。装置构造合理，运行可靠。可通过对吸收剂的充分搅拌，实现均匀湿化和激活，提升脱硫脱硝效果。采用蒸汽调温加湿处理，提高了吸收剂的温度，有利于冬季脱硫脱硝处理。

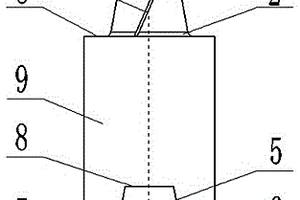

石墨电极接头 984

 0

本实用新型涉及一种石墨电极接头，属于冶金企业冶炼设备技术领域。包括旋转接头（1）、上平肩（3）、旋入腔（5）、旋入平台（6）、下平肩（7）、极身（9），所述极身（9）上下端面分别为上平肩（3）、下平肩（7），所述上平肩（3）上设置有旋转接头（1），所述下平肩（7）平面向极身（9）内设置有旋入腔（5），所述旋转接头（1）、旋入腔（5）是截面梯形为圆台体，所述旋转接头（1）的外表面、旋入腔（5）的内表面设置有螺纹，所述旋转接头（1）、旋入腔（5）和极身（9）的中心线共线。本实用新型结构简单、更换方便，电极间连接安全可靠，接头处接触电阻小，强度增加，工作时不易折断，使用寿命长。

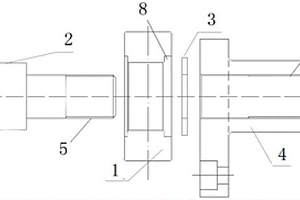

连续退火生产线光整机轧辊轴承座导轮 928

 0

本实用新型涉及一种连续退火生产线光整机轧辊轴承座导轮，属于冶金行业连续退火生产线光整机设备技术领域。技术方案是：轮轴（2）为阶梯圆柱形，轮轴（2）直径较小的一端设有外螺纹（5），滚轮（1）设有与轮轴（2）相配合的中心孔，所述底座（4）的截面一侧为矩形，另一侧为圆柱形，底座（4）上设有与轮轴（2）相配合的圆孔，圆柱形一侧的底座（4）的圆孔具有内螺纹（6），轮轴（2）穿过滚轮（1）的中心孔后螺纹连接在底座（4）圆柱形一侧的内螺纹（6）上，滚轮（1）与底座（4）之间设有垫片（3）。本实用新型的有益效果是：解决了滚动轴承强度不足的缺陷，防撞性能及承压能力大大提高，能够满足现场使用要求，降低事故发生频率。

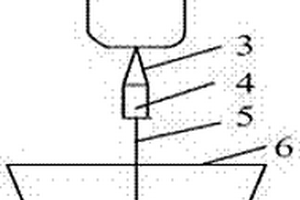

精炼炉料钟开口料袋加料装置 925

 0

本实用新型涉及一种精炼炉料钟开口料袋加料装置，属于冶金行业炼钢精炼炉生产设备技术领域。技术方案是：包含吊钩（1）、料袋（2）、刀具（3）、提升杆（5）、料钟（6）和三角支架（7），料袋（2）挂在吊钩（1）上，三角支架（7）固定在料钟（6）的底部，提升杆（5）的下端固定在三角支架（7）上，提升杆（5）的上端与刀具（3）固定连接，所述刀具（3）位于料袋（2）的下方。通过安装在料钟提升杆上的刀具，并利用料袋的重力将料袋割开，物料在自重作用下流入料钟内。本实用新型的有益效果是：能够实现料钟的自动加料，结构简单，经久耐用，缩短物料装入时间，提高劳动效率，防止人员进入作业空间被砸伤，消除了安全隐患。

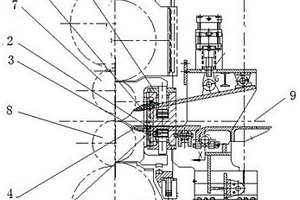

中宽带平整机的擦辊装置 865

 0

本实用新型涉及一种中宽带平整机的擦辊装置，属于冶金行业中宽带平整机设备技术领域。技术方案是：出口导卫设置在上工作辊（7）和下工作辊（8）之间的出口，在出口导卫上导板（5）和出口导卫下导板（6）上分别通过螺钉（2）和螺母（3）固定上擦辊板（1）和下擦辊板（4），上擦辊板（1）靠近出口的一端设有与上工作辊（7）相配合的倒角面，上擦辊板（1）的倒角面压紧在上工作辊（7）的辊面上；所述下擦辊板（4）为树脂基板，下擦辊板（4）靠近出口的一端设有与下工作辊（8）相配合的倒角面，下擦辊板（4）的倒角面压紧在下工作辊（8）的辊面上。本实用新型的有益效果是：能够保护平整机工作辊辊面，减少轧辊损耗，提高产品质量。

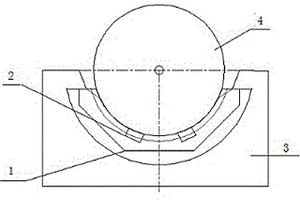

轧机轴瓦结构 743

 0

本实用新型涉及一种轧机轴瓦结构，属于冶金行业轧钢生产设备技术领域。技术方案是：包含轴瓦（1）、储水槽（2）和瓦座（3），所述轴瓦（1）为树脂胶木瓦，轴瓦（1）的断面为与轧辊辊径相匹配的半圆形，在轴瓦（1）与轧辊辊径接触的内表面上设有两条交叉布置的储水槽（2），轴瓦（1）固定在瓦座（3）上，所述瓦座（3）上设有与轴瓦（1）相配合的凹槽。本实用新型的有益效果是：冷却效果好，降低了轧辊和轴瓦的温度，减少了轴瓦的磨损。延长了轴瓦的使用周期，使吨钢胶木瓦消耗降低了0.02kg，降低了备件采购费用，杜绝了烧瓦现象，保证生产顺利进行。

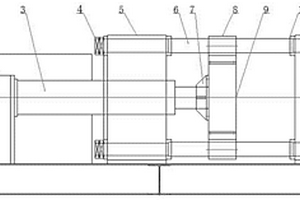

安全便捷装卸机件的300T卧式压力机 968

 0

本实用新型涉及一种安全便捷装卸机件的300T卧式压力机，属于冶金行业机械加工制造技术领域。技术方案是：支架（2）、前固定座（5）、后固定座（11）和液压站（12）均设置在钢平台（1）上；前固定座（5）和后固定座（11）均为垂直于钢平台的矩形结构，导杆（6）为四个，通过定位套（10）和锁紧螺母（4）贯穿设置在前固定座（5）和后固定座（11）的四个角上；滑座（9）位于前固定座（5）和后固定座（11）之间，滑座（9）在导杆上滑动；300T油缸（3）的左端固定在支架（2）上，右端穿过前固定座（5）中心部位后，通过连接座（7）与滑座（9）相连接。本实用新型组装快捷，机件装卸操作简单、安全高效，设备维修方便，提高工作效率。

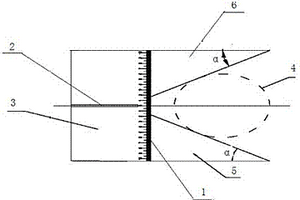

板坯连铸结晶器用浸入式水口对中测量工具 996

 0

本实用新型涉及一种板坯连铸结晶器用浸入式水口对中测量工具，属于冶金行业板坯连铸机设备技术领域。技术方案是：包含测量尺（1）、手柄（2）、测量板（3）、直角三角板一（5）和直角三角板二（6），手柄（2）固定在测量板（3）上，测量尺（1）固定在测量板（3）的一端，直角三角板一（5）和直角三角板二（6）对称固定在测量尺（1）上，直角三角板一（5）中的斜边和直角三角板二（6）中的斜边之间构成喇叭状。本实用新型的有益效果是：通过测量浸入式水口的对中，确保浸入式水口完全对中，减少结晶器发生偏流现象导致的卷渣，提高铸坯质量，保证凝固坯壳内外弧厚度均匀，防止漏钢事故的发生。

更换高炉炉前开口机凿岩机的小车 624

 0

一种更换高炉炉前开口机凿岩机的小车，属于冶金行业高炉检修设备技术领域。技术方案是：包含车体（1）、移动滑板（2）、千斤顶（3）和万向轮（4），所述车体（1）为框架结构，车体（1）的下方设有万向轮（4），车体（1）内设有移动滑板（2），移动滑板（2）的下方设有千斤顶（3）。更换高炉炉前开口机凿岩机时，将移动滑板调至凿岩机的下方，并用千斤顶顶紧，然后拆卸凿岩机各部位连接螺栓和凿岩机旋转及打击油管，松开千斤顶，使凿岩机落到移动滑板上，推出车体。最后，再将新的凿岩机吊至移动滑板上，启动千斤顶，使新凿岩机复位。本实用新型的有益效果是：能够方便、快捷的完成高炉炉前开口机凿岩机的更换，减少安全隐患。

高炉炉顶均压放散阀连接装置 749

 0

本实用新型涉及一种高炉炉顶均压放散阀连接装置，属于冶金行业高炉炉顶设备技术领域。技术方案是：包含液压缸（1）、阀门支架（8）、阀杆（12）、阀板（21）、石墨垫片（22）和球头压盖（23），阀杆（12）固定在阀门支架（8）上，阀杆（12）的上端与液压缸（1）的缸杆端驱动连接，阀杆（12）的下端设有阀杆球头，所述阀杆球头通过球头压盖（23）固定在阀板（21）上，球头压盖（23）与阀板（21）通过螺栓固定连接，球头压盖（23）与阀杆球头之间设有石墨垫片（22）。本实用新型的有益效果是：液压缸通过阀杆带动阀板上下开关动作时，阀杆球头无法从阀板中心脱落，保证了阀板与阀杆之间的绝对可靠连接。

高炉炉前铁口热防护装置 922

 0

本实用新型涉及一种高炉炉前铁口热防护装置，属于冶金行业高炉设备技术领域。技术方案是：吊环（9）固定在炉体（1）外侧，在炉体（1）外侧的出铁沟（3）的上方，沿出铁沟（3）的长度方向设有两个平行的轨道（2），两个平行布置的轨道（2）之间设有顶棚（5），所述移动护罩（7）包含三扇通过门轴（72）转动连接的防护门和与轨道（2）相配合的车轮（79），车轮（79）固定在中间的防护门上，中间的防护门通过车轮（79）与轨道（2）滑动连接，靠近炉体（1）一侧的防护门上设有与炉体（1）外侧的吊环（9）相配合的钩子（78）。本实用新型的有益效果是：方便日常炉前工查看、清理铁口周围情况，避免了烧烫伤的可能性。

适用于狭小空间内钢带取出装置 776

 0

本实用新型涉及冶金设备的技术领域，特别是涉及一种适用于狭小空间内钢带取出装置，其可提高对面积较大带钢的吸附效果，并增强安装座及带钢上下移动时的稳固性，提高使用可靠性；包括安装架、电动缸、安装座和电磁铁，电动缸设置在安装架上，电动缸的底部输出端上设置有活动杆；还包括第一保护罩、第一缓冲件、两组第二保护罩、两组第二缓冲件、两组伸缩电机和固定座，安装架包括上安装板、下安装板和四组连接杆，电动缸设置在下安装板顶端，两组伸缩电机分别设置在固定座顶端左右两侧上，两组伸缩电机的底部输出端上均设置有驱动轴，三组电磁铁分别设置在安装座底端左侧、右侧和中部上，电动缸位于第一保护罩内侧。

车底式隧道炉废钢加热系统 658

 0

本实用新型涉及一种车底式隧道炉废钢加热系统，属于冶金行业废钢加热设备技术领域。技术方案是：车底式隧道加热炉（14）的一端为进车端，车底式隧道加热炉（14）的另一端为出车端，进车室（11）设有进车室门（10）和通向进车室（11）内的进车端转运车道（8a），出车室（22）设有通向出车室（22）内的出车端转运车道（8b）和出车机（23），进车端转运车道（8a）和出车端转运车道（8b）之间设有轨道（7），轨道（7）上设有台车（4），轨道（7）、进车端转运车道（8a）、车底式隧道加热炉（14）和出车端转运车道（8b）构成环形。本实用新型的有益效果是：对钢铁企业节能降耗起较大的促进作用，工艺流程简单，维护成本低。

实验室用金属表面表调磷化搅拌辅助装置 628

 0

本实用新型涉及一种实验室用金属表面表调磷化搅拌辅助装置，属于冶金行业实验室模拟试样表调磷化过程设备技术领域。技术方案是：包含底座（1）、立柱（2）、横梁（3）、恒速电机（4）、旋转支架（5）和夹子（6），立柱（2）垂直固定在底座（1）上，横梁（3）固定在立柱（2）上，恒速电机（4）固定在横梁（3）上，恒速电机（4）的输出轴与旋转支架（5）固定连接，所述旋转支架（5）上设有夹子（6）。本实用新型的有益效果是：能够保证试样表面表调、磷化均匀，提高实验室模拟磷化结果的准确性、操作的安全性和高效性，无需多人操作，提高生产效率。

横列式型钢轧机导板修复辅助装置 657

 0

本实用新型涉及一种横列式型钢轧机导板修复辅助装置，属于冶金行业横列式型钢轧机设备技术领域。技术方案是：包含活动卡钳头（1）、卡钳体（2）、伸缩卡尺（3）、画笔夹具（4）、滑动底座（5）、工作台（6）和固定卡钳头（8），卡钳体（2）固定在工作台（6）上，固定卡钳头（8）固定在卡钳体（2）上，活动卡钳头（1）与卡钳体（2）转动连接，活动卡钳头（1）和固定卡钳头（8）相对布置构成导板卡钳，画笔夹具（4）固定在伸缩卡尺（3）上，伸缩卡尺（3）固定在滑动底座（5）上，滑动底座（5）与工作台（6）滑动连接。本实用新型的有益效果是：通过模拟导板的在线状态，并对导板弧形进行精准划线，提高导板的修复精度。

烧结机台车篦条自动清料装置 711

 0

本实用新型涉及一种烧结机台车篦条自动清料装置，属于冶金行业烧结机设备技术领域。技术方案是：包含烧结机台车篦条（1）、振打装置（2）、固定装置（3）、震动电机（4）、连接杆（5）、型钢底座（6）和烧结机压辊大梁（7），震动电机（4）固定在型钢底座（6）上，型钢底座（6）设在烧结机台车篦条（1）上方，型钢底座（6）的两端分别设有振打装置（2），振打装置（2）固定在连接杆（5）的一端，连接杆（5）的另一端与固定装置（3）连接，固定装置（3）固定在烧结机压辊大梁（7）上。本实用新型的有益效果是：能够及时将烧结机台车篦条间的粘料清除，提高烧结机透气性，减轻了操作人员的劳动强度。结构简单，操作、安装方便。

连铸自控液面传感器顶紧装置 771

 0

本实用新型涉及一种连铸自控液面传感器顶紧装置，属于冶金行业连铸设备技术领域。技术方案是：包含压头（1）、螺栓（2）、弹簧（3）、支杆（4）、销子（5）、支座（6）、固定耳轴（7）和压板（8），支杆（4）上设有弹簧（3），支杆（4）的一端通过销子（5）固定在支座（6）上，支杆（4）的另一端设有压板（8），压头（1）通过螺栓（2）固定在压板（8）上，固定耳轴（7）固定在支座（6）上。使用时，将固定耳轴卡在连铸结晶器自控液面固定卡槽内，用压头顶住传感器即可。本实用新型的有益效果是：结构简单，使用方便，防止由于结晶器上下振动，造成的连铸自控液面传感器不稳定和自控液面失效等情况的发生。
