江西南昌有色金属湿法冶金技术理论与应用

利用低共熔溶剂浸出废旧锂离子电池中有价金属的方法 745

 0

本发明公开了利用低共熔溶剂浸出废旧锂离子电池中有价金属的方法，涉及废旧锂离子电池材料综合回收利用技术领域，该方法包括以下步骤：S1、将废旧锂离子电池材料加入低共熔溶剂中，在20～40℃条件下进行超声波振荡，静置；S2、将超声波处理后浆液进行过滤，分离得到含有价金属的浸出液。本发明的有益效果是采用低共熔溶剂浸出回收废旧锂离子电池中的有价金属，并采用超声波对低共熔溶剂与废旧锂离子电池材料混合后的溶液进行处理，通过超声波的空化作用能够增加低共熔溶剂的穿透力，能够强化低共熔溶剂对锂离子电池材料中有价金属的浸出，从而能够大大提高锂离子电池材料中有价金属的浸出效率和浸出率。

连续炼铜工艺处理废电路板的方法 668

 0

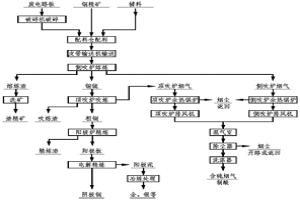

本发明公开了一种连续炼铜工艺处理废电路板的方法，包括以下步骤：(1)废电路板预处理；(2)配料及输送；(3)侧吹熔炼；(4)顶吹吹炼；(5)烟气处理。本发明采用侧吹熔炼‑多喷枪顶吹吹炼工艺处理废电路板，实现了废电路板的连续处理，该方法具有原料适应性强、处理效率高、能耗低、金属回收率高及环境友好等优点。另外，采用粗铜粒化浸出电积时，能有效缩短稀贵金属的回收周期，大幅提高经济效益。

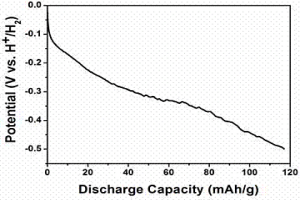

电化学回收锂的方法 876

 0

本发明公开了一种电化学回收锂的方法。采用磷酸铁（FePO4）材料通过电化学过程富集溶液中的锂，而锂化后的磷酸铁材料可通过热处理，重新制备成磷酸铁锂正极材料。这种电化学方法提取锂不仅对锂的提取具有高的选择性，不受溶液中其他离子的影响，而且电化学产物-锂化的磷酸铁，经处理后，可直接转化成磷酸铁锂材料。因此，本发明非常适合于在价值不高的离子溶液中直接提取锂，而且工艺简单，易控制，成本低，具有显著的实用价值和良好的应用前景。

从废弃锂电池正极片电化学优先提锂的方法 716

 0

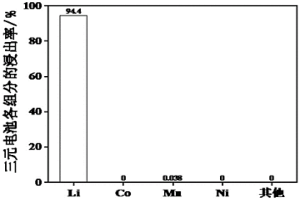

一种从废弃锂电池正极片电化学优先提锂的方法，涉及一种从废弃锂电池正极片优先提锂的方法。本发明是要解决传统后端酸浸提锂工艺存在锂回收率低、纯度低、酸耗大，且现有前端提锂技术焙烧温度高、安全风险大的技术问题。本发明利用锂离子电池充电原理可实现在破碎正极极片之前实现对锂的高选择性优先提取，突破之前工艺流程中回收流程过长，能耗过大，污染严重等技术瓶颈。本发明探索出运用此方法所适合的电化学浸出电压、提锂电解质、前处理电极材料和沉淀剂等条件，回收高纯度锂盐，实现废弃锂电池正极片的前端优先提锂，使得锂能够再生回用，实现废弃锂电池资源的循环利用。

真菌A-Fu03菌体从低浓度稀土浸出液中吸附富集稀土离子的方法 918

 0

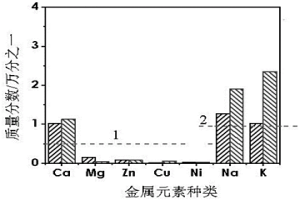

本发明涉及一种能够去除稀土矿山冶金废水或回收低浓度稀土浸出液中稀土元素的真菌菌株A?FuO3，本发明的真菌菌株A?FuO3分类学命名为Aspergillus?oryzae。本发明的真菌菌株A?FuO3吸附低浓度稀土离子效果好，且操作简单，成本低廉，易于培养。作为吸附剂的微生物可再生可降解，绿色环保无污染。其应用可以减轻废水治理成本，降低氨氮排放，避免稀土资源的浪费，有利于浸矿区的水体净化和土壤修复，也适应于低浓度稀土浸出液中富集稀土。

废弃锂电池正极材料的回收方法 873

 0

本发明涉及锂电池回收的技术领域，提供了一种废弃锂电池正极材料的回收方法。所述回收方法的过程包括S1）放电、破碎、筛分，S2）分离活性材料，S3）球磨还原，S4）酸浸回收。所述球磨还原是以水合肼、乙二胺四亚甲基膦酸、没食子酸甲酯加入去离子水中配制还原液，然后活性材料与还原液在球磨机中进行加热球磨，从而将活性材料中的高价态金属还原。所述酸浸回收是将球磨后的物料进行过滤，以去离子水洗涤滤渣，再浸入盐酸溶液中进行浸出。采用本发明的回收方法，可提高金属的浸出率，尤其是高价态金属的浸出率提高幅度较大，并且球磨还原和浸出的效率高，耗时短。

深度浸出复杂含锑物料中锑元素的方法 1034

 0

本发明属于有色金属冶金技术领域，尤其涉及一种深度浸出复杂含锑物料中锑元素的方法，该方法通过在复杂含锑物料预处理过程中加入某种复合试剂，能够显著提高复杂含锑物料后续浸锑过程中锑的浸出率，利于锑元素的有效富集和资源的高效利用。本方法操作简单、成本低，在对复杂含锑物料的处理过程中效果明显。处理后锑预处理后渣用于常规浸锑过程，锑的收率可稳定大于80%，处理过程更为经济高效。

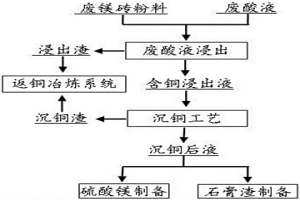

含铜废镁砖的处理方法 681

 0

本发明属于有色金属冶金技术领域，尤其涉及一种含铜废镁砖的处理方法。本方法具体包括以下步骤：步骤（1）以铜冶炼过程中产生的废酸液浸出废镁砖，然后过滤分离浸出液和浸出渣；步骤（2）含铜浸出液中加入沉淀剂或还原剂，将铜以难溶化合物或单质的形式沉淀，过滤收集沉铜渣；步骤（3）将浸出渣和沉铜渣清洗、烘干返铜冶炼系统处理，回收Cu、Au、Ag等有价金属；步骤（4）将沉铜后液作为原料，制备硫酸镁或者含镁石膏渣，回收利用沉铜后液中的镁。本发明以废治废，具有工艺简单、生产成本低，设备投资少、清洁环保等优点，易于实现工业化生产。

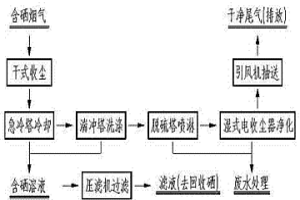

高温含硒烟气处理装置及方法 838

 0

本发明公开了一种高温含硒烟气处理装置及方法。高温含硒烟气通过引风机吸送至干式收尘器，经初步除尘后，送急冷塔将温度降低，使烟气中的硒和SO3溶解于循环液中，冷却后的烟气经湍冲塔进一步洗涤除尘和回收硒后，由脱硫喷淋塔除去其中的SO2，再通过湿式电收尘器净化达标后排空；循环液由压滤机等固液分离设备处理后，清液输送至硒回收工艺回收硒，滤饼返回冶金炉。本发明中的工艺通过干式收尘可有效防止设备和管道堵塞，改善车间生产环境,可充分回收烟气中的硒和其它有价元素，避免有价元素的流失和环境污染。

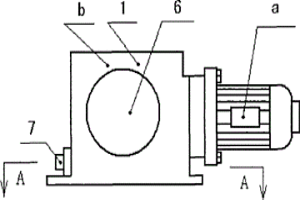

动力装置 704

 0

本发明属于石材切割、有色金属矿产品湿法冶炼搅拌分离萃取、矿山、水泥、煤炭、冶金、建材、公路、燃化领域,具体是涉及石材切割机,有色金属矿产品湿法冶炼搅拌分离萃取中的搅拌机,矿山、水泥、煤炭、冶金、建材、公路、燃化破碎机中的动力装置。它是是由电动机A、减速机B、皮带轮7组成,本发明动力装置,由于采用了上述技术方案,与现有技术相比,有如下有益效果:正常工作时,用一台功率只有原功率1/2的2极或者4极电动机作为动力源,完全可以取代原来的6极或者8极电动机用于动力装置的动力源,可以节约用电量50%。且结构简单,安装方便,经久耐用。

竖式动力装置 697

 0

本发明属于石材切割、有色金属矿产品湿法冶炼搅拌分离萃取、矿山、水泥、煤炭、冶金、建材、公路、燃化领域,具体是涉及石材切割机,有色金属矿产品湿法冶炼搅拌分离萃取中的搅拌机,矿山、水泥、煤炭、冶金、建材、公路、燃化破碎机中的竖式动力装置。它是由电动机1、有水道降温的减速机2组成。由于采用了上述技术方案,与现有技术相比,有如下有益效果:1.不需要占用比拆下的电动机要大的空间。2.大幅度地延长了减速机的使用寿命,降低了维护成本。3.不存在重心偏移的问题,不会影响整机的使用寿命。4.可以用电动机本身的吊装环,吊装时非常方便。且结构简单,安装方便,经久耐用。

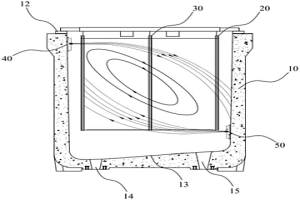

电解装置 646

 0

本实用新型提供了一种电解装置，属于有色金属湿法冶金的电解及电积用设备的技术领域，该电解装置实现在相同的电解液给液压力下，电解液在所述主给液装置的给液喷嘴处出口扬程较高，而在所述副给液装置的给液喷嘴处出口扬程较低，以使所述主给液装置对电解液中金属离子的牵引速度大于所述副给液装置，达到便于阳极泥沉降及抑制漂浮阳极泥产生的目的，有效减弱阳极板表面的阳极钝化现象；与此同时，经所述副给液装置进入所述槽体内的电解液能有效补充所述槽体内溶液内循环所需的动能及热量，有助于维持所述槽体内溶液的温度平衡，避免产生局部过冷或过热现象，有效减弱阴极板表面的浓差极化现象。

铜电解阳极板整形机组 771

 0

本实用新型公开了铜电解阳极板整形机组，属于铜冶炼湿法冶金装备领域，铜电解阳极板整形机组，包括受板装置、受板链运机、垂直矫耳机构、称重机构、斜降输送机构、步进装置、水平式压力机、铣耳装置、翻板机构、排板链运机、废板剔除装置；本实用新型对比现有技术的优点在于：阳极板采用水平方式压板，减少自由度，减少阳极板压平过程中断耳机率和提高设备生产作业率；阳极板采用水平方式铣耳，两侧铣耳铣削长度不一致不会使阳极板产生窜动，提升铣削质量，减少铣刀的磨损，延长铣刀的寿命；水平方式铣耳，阳极板不会掉入机组内部，减少工人劳动强度，减少因停机带来的生产效率损失，降低生产成本。

将富含单质硫的复杂物料中硫砷脱除的方法 1026

 0

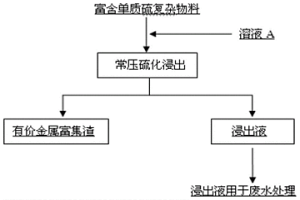

本发明属于资源综合回收利用和湿法冶金技术领域，更具体的说，涉及一种将富含单质硫的复杂物料中硫砷脱除的方法，包括以下步骤：将富含单质硫的复杂物料先浆化处理，然后在常压下进行硫化浸出，得到浸出渣和浸出液，浸出渣为有价金属富集物，无须再处理即可送有价金属回收，浸出液可作为硫化剂用于处理含重金属或砷的废水，本方法可一步将富含单质硫的复杂物料中97％以上的单质硫和砷都脱除，同时将98％以上的有价金属富集至浸出渣中，从而简单高效地将富含单质硫的复杂物料转变为提取有价金属的优质原料，具有流程短、处理效果好、无废水排放、操作简单、对设备要求低的特点。

平行实验设备 982

 0

一种平行实验设备，其特征在于，包括：实验舱，其与转动电机或振动电机相关联，实验舱沉浸在充入传热介质的加热池中，加热池内设有加热器和温度控制器；至少一个实验单元，各实验单元依次并联、可拆卸地固定于实验舱内。本实用新型的设备可整体置于某一实验条件下，如加热等，可一次对多个相同或不同样本在不同或相同条件下进行反应实验，实验效率高、对比效率高、所需物料少、适应物料范围广和实验成本低，同时，本实用新型的设备制作简单、投资少，适合于化工、湿法冶金、制药等行业的物料反应实验。

从提锂渣酸浸液中选择性回收电池级磷酸铁的方法 996

 0

一种从提锂渣酸浸液中选择性回收电池级磷酸铁的方法，涉及一种处理废弃提锂渣的方法。本发明是要解决现有的湿法冶金回收退役磷酸铁锂电池产生的提锂渣中杂质金属且含量较高，并且成分复杂，很难再次利用的技术问题。本发明将废弃提锂渣用无机酸浸出，基于溶度积原理，分析多金属沉淀体系的平衡热力学，选择性沉淀磷酸铁，再进行煅烧使其变成结晶程度高的电池级磷酸铁，用来重新制备磷酸铁锂正极材料。本发明探索适合的沉淀剂、煅烧温度等沉淀条件和煅烧条件，回收电化学性能优异的电池级磷酸铁，实现废弃提锂渣的资源化回收，使得整个废旧磷酸铁锂正极材料能够再生回用，这对于动力锂电池退役高峰期的到来具有重要意义。

从铜阳极泥中提取碲的方法 724

 0

本发明属于有色金属湿法冶金技术领域，具体涉及到一种从铜阳极泥中提取碲的方法。本发明的方法通过选择性还原使复杂溶液的碲保留在溶液中，然后再以还原法方式回收溶液的碲。本发明的优点和产生的积极效果是：本发明提供的从阳极泥中提取碲的方法以从铜阳极泥硫酸化焙烧产出的焙砂为原料，经低浓度硫酸浸出分离铜和部分银后，碲富集于分铜渣中；然后，直接从分铜渣氯化浸出液中分别回收金、铂钯和碲。克服了含有高浓度碲的复杂多金属溶液中碲与贵金属分离的技术难题，在依次优先还原金、铂钯的过程中碲保留在溶液中，然后再利用现有技术来还原回收溶液的碲，选择性分离效果好，金属回收率高。过程简单，成本低，易于实现工业化。

处理铂族金属氯化铵沉淀渣的方法 963

 0

本发明提供一种处理铂族金属氯化铵沉淀渣的方法，涉及到湿法冶金中铂族金属的提纯，本发明以铂族金属氯化铵沉淀渣为原料，通过调碱赶氨、浆化还原将其转变为铂族金属粉末，再将铂族金属粉末氧化浸出得到铂族金属溶液。与其它处理方法相比，本发明方法对各类铂族金属提纯工艺的适应性强，操作安全性好，且铂族金属的直收率高。

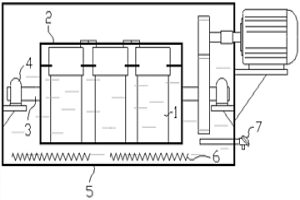

模拟工业生产中反应容器的物料反应实验装置 1026

 0

一种模拟工业生产中反应容器的物料反应实验装置，其特征在于，包括至少一个小型密封容器(1)，各小型密封容器(1)都可拆卸地固定于槽形的容器支架(2)内，槽形的容器支架(2)置入油槽中，油槽内装有传热介质、加热装置和温控装置，容器支架(2)的两侧设有支架转动轴(3)，容器支架(2)可绕其转动轴(3)轴线的转动，支架转动轴(3)可转动地安装在转动轴支撑(4)上。本发明的实验装置可整体置于某一实验条件下(如加热等)，可一次对多个相同或不同样本在不同或相同条件下进行反应试验，具有试验效率高、所需物料少、适应物料范围广和试验成本低的特点，同时本发明所述实验装置制作简单，投资少，适合于化工、湿法冶金、制药等行业的物料反应实验。

平行实验设备与平行实验方法 657

 0

一种平行实验设备，其特征在于，包括：实验舱，其与转动电机或振动电机相关联，实验舱沉浸在充入传热介质导热油的加热池中，或者实验舱内改为加热池，加热池内设有加热器和温度控制器；至少一个实验单元，各实验单元依次并联、可拆卸地固定于实验舱内。本发明的设备可整体置于某一实验条件下，如加热等，可一次对多个相同或不同样本在不同或相同条件下进行反应实验，实验效率高、对比效率高、所需物料少、适应物料范围广和实验成本低，同时，本发明的设备制作简单、投资少，适合于化工、湿法冶金、制药等行业的物料反应实验。

稀土溶液图像采集装置及方法 975

 0

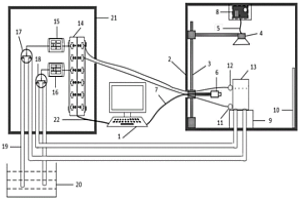

本发明提供一种稀土溶液图像采集装置及方法，涉及稀土湿法冶金过程检测技术领域。该稀土溶液图像采集装置包括：混合澄清槽、支撑台、暗箱、溶液收集皿、彩色摄像机、光源、计算机、可编程逻辑控制器、电机驱动器、蠕动泵和导管，该稀土溶液图像采集装置采用可编程逻辑控制器进行自动采样，可随时进行检测，彩色摄像机采集的图像实时向计算机进行传输，无需人工介入，解决了现有稀土溶液图像采集装置不能实时连续不断进行检测的问题。该稀土溶液图像采集方法利用计算机处理图像，减轻劳动强度，提高效率。同时该稀土溶液图像采集装置还能够提取稀土溶液的颜色特征信息，可为组分含量软测量预测模型的建立提供大量真实有效的数据。

给液装置及电解槽 736

 0

本实用新型提供了一种给液装置及电解槽，属于有色金属湿法冶金的电解及电积用设备的技术领域，所述给液装置包括给液通道、多个喷嘴和调节组件，所述给液通道经一安装板活动安装在电解槽的槽腔内，且所述给液通道的内腔内置有增压件，所述增压件布设的区域与多个所述喷嘴对应的区域相对应设置。通过本申请，使得给液通道安装在电解槽的槽腔内，以避免现有技术的电解槽内壁上集成内部供液机构结构方式存在电解液外漏泄压、增大电解槽壁厚造成电解槽制作成本增加、清理或治堵时拆卸面板导致费时费力等弊端；且通过增压件以使各喷嘴处溶液出口压力均衡，以解决现有技术的槽内给液压力分布不均匀的问题。

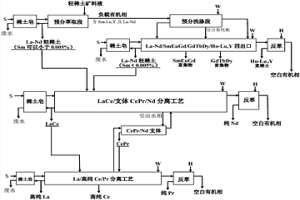

轻稀土矿预分离带支体萃取分离工艺方法 989

 0

一种轻稀土矿预分离带支体萃取分离工艺方法，属稀土湿法冶金。本发明应用预分离萃取法原理和带支体萃取法及其优化理论，并采用多出口工艺和高纯三出口工艺，依据轻稀土矿的配分特点，使这些方法有机的结合，选择更佳的工艺走向，对轻稀土矿的La‑Nd轻稀土和它的中重稀土同时进行联合分离。新流程的特征有中重稀土分离工艺的预分洗涤段中间开设了第3出口引出有机相、和LaCe/支体CePr/Nd分离工艺、及La/高纯Ce/Pr分离工艺。形成的新的轻稀土矿预分离带支体萃取分离工艺方法，可以使萃取分离轻稀土矿的工艺处理能力提高、萃取剂和稀土金属存槽量减少、酸碱消耗下降、生产成本降低，产品纯度更高，整体分离效果更好，且工业排放减少，利于绿色环保。

净化去除硝酸稀土料液中的硅、铝的方法 1076

 0

一种净化去除硝酸稀土料液中的硅、铝的方法，属湿法冶金领域，其特征是先将 硝酸稀土料液进行预先处理，使SiO2的残留量≤30mg/l，Al2O3的残留量≤0.3％，调pH 为3-6，加入到反应釜中，搅拌加热至70-90℃，按料液TREO量的1-5％比例加入碳酸 铈，之后按TREO的0.5-2％的量将氧化剂缓慢加入，搅拌，加热煮沸30分钟以上，静 置澄清12小时以上，分别抽取上清液和带渣的料液，过滤，本发明的净化除杂可得到 SiO2＜1mg/l，Al2O3/TREO≤100ppm的硝酸稀土料液，经过净化的料液，不但可以得到 高纯度的最终产品，应用在萃取工艺料液的前处理上，还可使得萃取分层速度快，解 决萃取工艺因硅、铝杂质影响的问题。

电解或电积装置及其安装方法 634

 0

本发明提供了一种电解或电积装置及该装置的安装方法，属于有色金属湿法冶金的电解及电积用设备的技术领域，该电解或电积装置实现在相同的电解液给液压力下，电解液在所述主给液装置的给液喷嘴处出口扬程较高，而在所述副给液装置的给液喷嘴处出口扬程较低，以使所述主给液装置对电解液中金属离子的牵引速度大于所述副给液装置，达到便于阳极泥沉降及抑制漂浮阳极泥产生的目的，有效减弱阳极板表面的阳极钝化现象；与此同时，经所述副给液装置进入所述槽体内的电解液能有效补充所述槽体内溶液内循环所需的动能及热量，有助于维持所述槽体内溶液的温度平衡，避免产生局部过冷或过热现象，有效减弱阴极板表面的浓差极化现象。

电解用不锈钢阴极板 761

 0

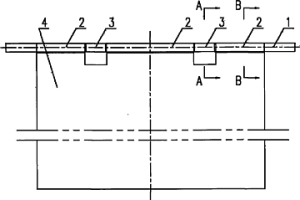

本实用新型属湿法冶金技术领域,特别涉及一种电解用不锈钢阴极板的结构设计,主要包括铜包钢导电棒、不锈钢保护板、不锈钢保护套、不锈钢阴极本体、塞焊柱;具有导电电阻小,导电棒成本低,导电棒的刚性好,制作过程简单,加工费用低,不锈钢阴极本体焊缝变形小等特点。

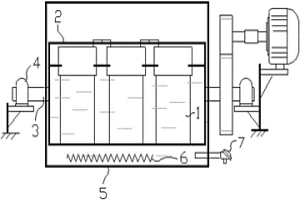

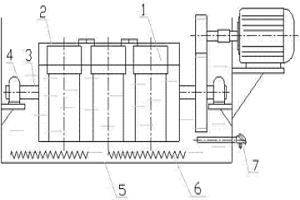

模拟反应容器的实验装置 1075

 0

一种模拟反应容器的实验装置，包括微小型密封容器（1）、容器支架（2）、支架转动轴（3）、转动轴支撑（4）、油槽（5）、电热管（6）和温控仪表（7）。其中微小型密封容器（1）包含容器壳体（8）和容器盖（9），为钢制耐压容器，内部装有适量钢球，对物料起搅动或磨碎作用；支架转动轴（3）与容器支架（2）两侧相连，由电机通过传动（减速）机构驱动，带动微小型密封容器（1）不断翻转；转动轴支撑（4）固定在油槽（5）两侧支板上；油槽底部安装有电热管（6）、一侧安装有温控仪表（7）。本发明实验装置能一次对多个样本进行试验，效率高、所需物料少、试验成本低，适合于化工、湿法冶金、制药等行业的物料反应试验。

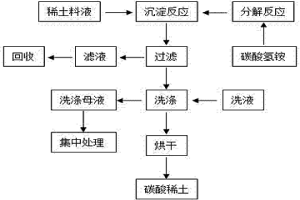

气相沉淀稀土的方法 1010

 0

一种气相沉淀稀土的方法，属于稀土湿法冶金领域。将碳酸氢铵加热分解成二氧化碳和氨的气体，在搅拌情况下将二氧化碳和氨通入一定温度和浓度的稀土料液中，沉淀生成碳酸稀土，沉淀浆料经过滤、烘干得到碳酸稀土，或煅烧成稀土氧化物。本发明具有工艺简单、密闭、污染低于原方法，成本低等特点，适应于工业化规模生产。

离子吸附型稀土堆浸的可生长式堆体结构及堆浸方法 1077

 0

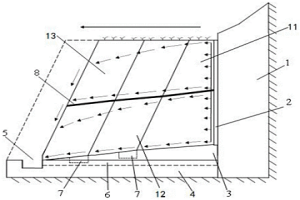

本发明公开了一种离子吸附型稀土堆浸的可生长式堆体结构及堆浸方法，涉及湿法冶金技术领域，包括堆体本体，堆体本体的底部设置在底层基岩上，堆体本体的竖向一侧与堆场端部基岩之间设置有注液管网，注液管网用于向堆体本体进行侧向喷射浸取剂，堆体本体沿横向堆置方向分为若干级堆体，堆体的顶部用于进行植被修复。本发明设置可侧向喷射浸取剂的注液管网，提高了布液方式的可控性，并且在侧向进行注射，堆体本体的顶部不会受到浸取剂影响，为堆体本体顶部的植被修复保留了一定的空间；逐级进行稀土的可生长式堆浸(堆置浸取)，可以保证每一级堆体的浸取效率，提高了稀土的利用率，保证稀土在堆浸过程中的稳定浸取，减少资源浪费。

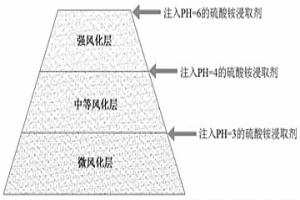

离子吸附型稀土的原地浸取方法 1033

 0

本发明提供了一种离子吸附型稀土的原地浸取方法，涉及湿法冶金技术领域。本发明将原地离子吸附型稀土按风化程度不同划分为强风化稀土层、中等风化稀土层和微风化稀土层；分别提取各稀土层的部分稀土作为样本，采用浸取液对每一类稀土层的样本进行浸出试验，通过EDTA滴定法测定每一类稀土层的样本浸出率最高时对应的浸取液pH值；根据浸出试验测定的浸取液pH值，调配每一类稀土层浸取所需pH值的浸取液，然后分别注入对应稀土层的浸取通道进行原地浸取。本发明针对不同风化程度的稀土层采用不同pH值浸取液，提高了中等风化层和微风化层的稀土离子浸出量，对于不同品位的稀土矿，可以有效地提高稀土的浸取效率，减少稀土矿物资源的浪费。
