全部
▼
热搜：
934
0
一种阴极板夹边条更换装置包括机架、油缸、轨道,机架下部安装两根轨道,工作台通过与其固定的行走车轮设置在轨道上,工作台与驱动油缸相连,由驱动油缸驱动工作台在轨道上运动,工作台与安装在机架上的两根导向杆相连,由导向杆限制其横向位置移动,工作台上设有四个顶起气缸,顶起块与顶起气缸相接,更换好夹边条的阴极板由顶起块、顶起气缸抬起,机架上部装有拆边机构、夹边条模具及压边气缸。本实用新型阴极板夹边条更换设备能够实现半自动和手动控制,它的应用满足了新的铜电解工艺正常生产,提高了生产效率,降低了工人劳动强度,且安装精度好。
1075
0

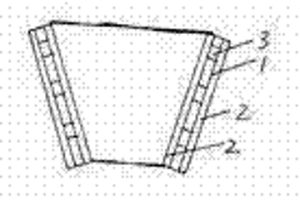

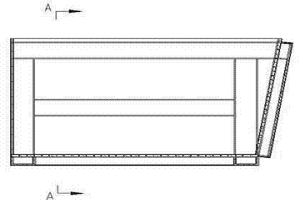

一种新型筛网式钢衬PE方形料斗，既能满足现有生产工艺需要，又具备良好的耐酸碱腐蚀性能。本实用新型包括料斗底模，其特征是料斗底模采用网孔钢板制作，料斗底模内外壁紧衬PE薄板，内外PE薄板通过网孔钢板的网孔自然粘结包覆网孔钢板。本实用新型强度好，不易变形、断裂，耐腐蚀，不易脱皮鼓包，重量轻，成本低，使用寿命长。
957
0

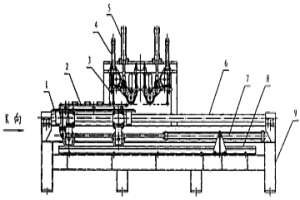

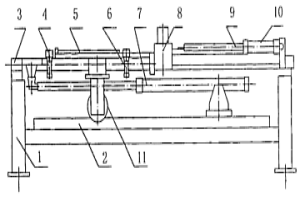

一种阴极板半自动打磨机包括机架、移动小车、油缸、电机,机架上安装有轨道,移动小车设在轨道,通过导向柱导向,由油缸驱动,移动小车上设有阴极板承放台,在机架上移动小车上方设有打磨台,打磨台通过油缸提升能上下运动,打磨磨具固定在两根交错的轴上,轴通过大、小皮带轮传动,由电机驱动,两根交错的轴固定在打磨台上。本实用新型的阴极板半自动打磨机,除阴极板上下打磨机需人工搬运外,其余操作均通过操作台控制按钮自动完成,它由人工打磨阴极板转为机器打磨,提高了打磨质量和生产效率,改善了作业环境和降低了劳动强度,同时对阴极板造成的损伤大大减小,延长了阴极板的使用寿命。
950
0

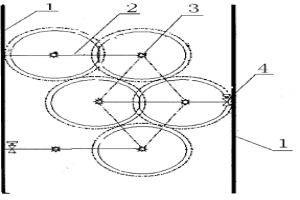

一种新型堆浸棱形喷淋管网系统, 本实用新型的技术方案是：采用棱形喷淋管网布局，替代传统的丰字形布局。喷淋管网采用DN150主管，每间隔12m敷设DN32的支管，支管装有可调双向鸟嘴式旋转喷淋头，每根支管上均设置PVC调节球阀调节喷淋强度，相邻支管之间喷淋头采用参差错开的棱形布局，提高喷淋面积。同时，改固定雨幕式旋转喷淋头为可调双向鸟嘴式旋转喷淋头，支管采用PVC球阀，根据季节变化调节喷淋强度。本实用新型的有益效果：采用棱形喷淋管网布局及可调双向鸟嘴式旋转喷淋头，取代传统丰字形布局，喷淋面积由丰字形的13m2，提高到110m2，并减少管道敷设长度，降低水压力沿程损失，提高喷淋效果。
1076
0

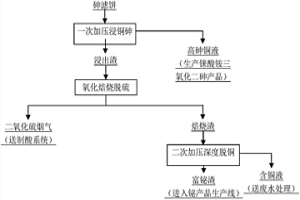

本发明公开了一种砷滤饼脱硫富集铋的方法，包括以下步骤：1)将砷滤饼一次加压浸出，得到高硫加压浸出渣及加压浸出液；2)将步骤1)得到高硫加压浸出渣氧化焙烧，焙烧后获得氧化焙烧渣；3)根据步骤2)得到的氧化焙烧渣进行二次加压浸出，得到含铜液和富铋渣。本发明采用加压浸出——氧化焙烧——加压浸出的工艺比原有砷滤饼处理工艺消除了高硫返渣、更换低硫化铋渣浸出介质，消除高氯钠盐废水；本发明采用硫酸体系浸出，改变了原工艺因大量使用氯盐而造成的高氯钠盐废水处理困难问题，降低了生产成本。富集有价金属，提高有价金属回收率，有价金属铋从3%富集至50%，为提取铋的优质原料，有价金属铋的回收率达到99.5%以上。
一种从LIX984萃取铜过程产生的界面絮凝物中回收萃取剂的方法。其特征是在界面絮凝物中加入粘土(膨润土或硅藻土),搅拌均匀后澄清半小时,80%以上的有机(LIX984和煤油)自然分离出来,渣用低速离心机甩干后煤油洗涤1～2次,萃取剂的回收率即可达到90%以上。渣烘干后可用硫酸浸泡回收其中的铜金属。本发明可以大大降低对分离设备的要求,提高了萃取剂的回收率,具有很高的工业价值。
996
0

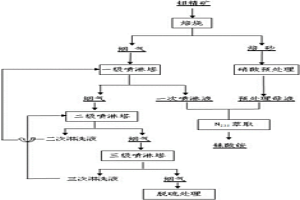

本发明公开了一种从钼冶炼烟气中提铼的方法，其特征在于对辉钼矿焙烧后高温烟气采用三级逆流循环方式进行喷淋，尤其是其喷淋后得到的硫酸体系喷淋液，在其内加入硝酸或钼焙砂硝酸预处理后的含硝酸根离子溶液进行调配，调配液可直接采用阴离子三烷基胺（N235）萃取剂萃取，钼铼分离系数大，铼萃取率高，有机相可无限循环使用。本发明有效解决了高温烟气下的铼喷淋回收难题，攻克了硫酸体系喷淋液萃取回收铼新方法或新工艺，打通硫酸体系下的萃取流程，解决钼铼分离难点课题，保证了稀贵金属铼资源的最大价值回收。
1073
0
本发明提供一种多元混酸体系铼回收工艺,采用萃取槽二次萃取分阶段富集铼,第一次用有机萃取铼后,用氨水进行铼反萃取,第一次含铼反萃取液用硫酸进行调PH值,用硫酸调PH值后的含铼液进行第二次有机萃铼,富铼有机再用氨水进行铼反萃,富含铼反萃液经浓缩、重结晶等工序生产出合格铼酸铵产品,本发明具有工艺流程简单合理,操作方便,成本低等特点。
965
0

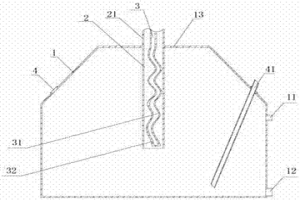

本发明涉及一种黄铜熔炼炉。黄铜熔炼炉，包括密闭炉体及其上的进料管和螺杆，进料管及螺杆的主体部分处于密闭炉体内，密闭炉体外的进料管上设置进料口，螺杆处于进料管内，螺杆内设置用于冲氮气的中空氮气通道，中空氮气通道的进气口处于密闭炉体外，中空氮气通道的出气口处于螺杆底部的非受力面上；密闭炉体的顶部设置锌气出口，密闭炉体的底部设置铜液出口，密闭炉体侧壁上设有调压观察口，调压观察口的下方设置密闭排渣口。该黄铜熔炼炉的优点是结构新颖，使用能耗低，可以高效的从黄铜中提取纯铜和纯锌。
697
0
本发明涉及一种无氨沉钒方法,包括有以下步骤：1)含钒溶液经树脂吸附分离富集、饱和树脂用稀硫酸解吸得到酸性解吸液；2)或含钒酸浸液经溶剂萃取，负载机有机相用稀硫酸反萃得到酸性反萃液；3)加入氧化剂氧化完全，加入工业五氧化二钒煮沸调整硫酸浓度，加入聚合多钒酸作晶种，加热反应，冷却静止过滤，过滤液返回吸附或溶剂萃取工段；4)过滤所得的聚合多钒酸经脱除杂质，再用清水洗涤脱除硫酸根，所得酸性水返回浸出工段，所得聚合多钒酸焙烧。本发明的有益效果在于:无氨沉钒，沉钒母液因不含氨氮，可直接返回浸出或萃取工段，简化工艺。无氨沉钒，钒以聚合多钒酸形态沉淀回收，在灼烧过程中无氨气释放，不需蒸氨吸收塔，减少投资。
967
0
本发明提供铼酸铵萃取废液中有机相的回收方法。包含以下方法步骤:a)向铼酸铵萃取废液中添加占铼酸铵萃取废液总体积10%-20%的磺化煤油并搅拌进行稀释,再加入占铼酸铵萃取废液总体积10%-20%的仲辛醇并搅拌,抑制有机相的乳化;b)加入铼酸铵萃取废液总体积0.1%-1%的质量百分比浓度1%-10%的硫酸并进行搅拌,将有机相进行破乳;c)将破乳后的铼酸铵萃取废液在容器中进行沉降分层;d)排出下层水相,上层即为回收的有机相。本发明的有益效果:抑制有机相的乳化,将有机相回收,减少资源浪费。
724
0
本发明提供一种铼酸铵溶液结晶方法。本发明的技术方案是：包含以下方法步骤：a)将蒸发浓缩后的温度为30℃～90℃、浓度≥15g/L的铼酸铵溶液置于敞口容器中；b)向铼酸铵溶液中加入能水解产生NH4+的物质，将铼酸铵溶液的pH值调节为8～11；c)用工业常用风源将铼酸铵溶液吹冷至室温，铼酸铵溶液在降温过程中初步结晶；d)将铼酸铵溶液放到温度为-10℃～0℃的环境下冷却，冷却时间为6小时以上；e)取出铼酸铵溶液进行固液分离，得到铼酸铵粗产品。上述能水解产生NH4+的物质为氨水。本发明的有益效果是：提高了结晶效率，提高了铼酸铵产品产量。
897
0
本发明涉及一种钠化富钒液无氨沉钒的方法，包括有以下步骤：1)将钠化富钒液先用硫酸调pH值，加入氯化钙和硫酸铝溶液净化除硅脱磷过滤；2)所得净化过滤液用硫酸调pH值，加硫酸，在搅拌条件下通入CO2，加入一定的聚合多钒酸作晶种，升温至90℃以上保温1‑2h，至沉钒完全，过滤；3)所得过滤渣加入酸性硫酸铵溶液，在搅拌条件下通入CO2，升温至沸脱钠过滤；过滤液补硫酸铵循环一定次数加石灰处理过滤，过滤液返回精钒灼烧炉喷淋吸收精钒灼烧释放的氨气，生产硫酸铵回用于聚合多钒酸脱钠；4)所得过滤渣用硫酸水溶液和清水洗涤，进一步生产五氧化二钒。本发明的有益效果在于：从源头上解决氨氮废水的排放，无环保之忧。
本发明涉及的是一种碱熔分离阳极泥/分银渣全湿法生产高纯三氧化二钪的方法，将阳极泥经脱铜镍所得脱铜镍渣或分银渣加入一定量的碱调成浆状搅拌均匀，加热烘干，并碱熔，水浸，所得碱熔水浸渣经浸取、萃取、精制得到高纯三氧化二钪。本发明的有益效果在于：1、创新性地以阳极泥和分银渣提钪，为我国钪的应用提供资源保障；2、能加效分离回收铜阳极泥(含锡、铅、镍阳极泥)和分银渣中昂贵的稀有金属钪，对其它有价金属分离彻底，回收完全，金属回收率高；3、无粉尘和烟气污染。工业用后循环使用零排放，无废渣产生；4、本发明经济效率可观，每吨铜阳极泥或分银渣，可增加工业值三万多元，实现利税2万多。
802
0
一种从含铼酸铵的溶液中提取高纯铼酸铵的方法，包含以下步骤：a、将含铼酸铵的溶液进行浓缩，浓缩液中加入过氧化氢溶液进行提纯；搅拌并去除混合液表面泡沫后过滤；b、将步骤a中得到的滤液冷却，再过滤取出结晶物质并进行离心脱水处理，结晶物质再放置于烘箱中干燥，即得到高纯度铼酸铵产品；c、将步骤b得到滤液与含铼酸铵的溶液混合，重复步骤a和b制备高纯度铼酸铵。本发明降低了浓缩温度，减少了因水蒸汽挥发夹带铼的损失，提高了铼回收率；与现有技术相比该方法不使用氨气或氨水，生产工艺环保，同时通过过氧化氢溶液使不易除去的低价态金属离子转为易除去的高价态金属离子，且使低价态铼盐转为高价态的铼盐，保证了铼酸铵产品的纯度。
764
0

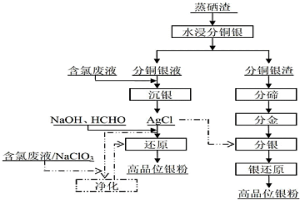

本发明一种利用废液沉银制备高品位银粉的方法，涉及利用高氯排放工业废液替代盐酸或氯化钠沉淀含银溶液生成氯化银，再由粗氯化银经过二次处理生产高品位银粉的方法。包括蒸硒渣分铜银程序，分铜银中加入含氯废液沉银，过滤得到粗氯化银，将粗氯化银采用亚硫酸钠进行选择性分银，过滤液加入液碱和甲醛生产高品位银粉；粗氯化银也可通过加含氯废液加热净化后，再进行亚硫酸钠选择性浸出，过滤液调碱及加甲醛还原；经过净化后的精制氯化银，可以直接调碱加甲醛进行还原，生产高品位银粉。本方法具有不增加设备，充分利用工艺中产生的工业废液中的氯，不另加氯化钠或盐酸，达到减排降耗的目的。
801
0
本发明一种将氯化浸出液中稀贵金属分离与回收的方法，是以复杂稀贵金属物料的氯化浸出液为原液，采用不含重金属元素的物质为还原剂，通过控制电位对原液进行选择性还原，分步地将其中的稀贵金属转变成单质并沉淀出来，形成各类稀贵精矿，从而使原液中的稀贵金属有效分离并得以回收，得到硒碲精矿，从而达到将氯化浸出液中稀贵金属分离与回收的目的。本发明方法流程短，成本低，易操作，适应性强，能处理各种复杂的氯化浸出液，且对氯化浸出液中稀贵金属的分离效果好、回收率高。
798
0

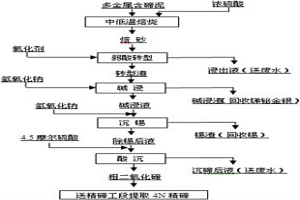

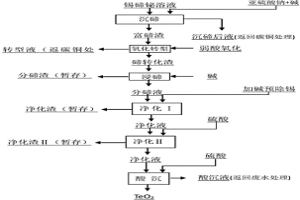

本发明一种从多金属含碲泥中分离碲的方法，该方法利用浓硫酸作为焙烧介质，在中低温焙烧条件下，使相应的锑、铋、锑合金粉发生一系列转型反应，得到硫酸化盐或氧化物焙砂，通过弱酸氧化浸出使碲转型完全，除去铜及其它贱金属，得到可碱浸利用的二氧化碲，该方法采用中低温硫酸化焙烧，得到硫酸化焙砂，通过水浸氧化转型除杂，脱除部分贱金属；通过碱浸，浸出渣作为回收铋、锑原料，碱浸液送分离锡碲；调碱沉锡，加高碱沉锡，得到高锡渣，脱锡后液送制取优质二氧化碲；碱浸液加稀酸调PH值制取优质二氧化碲，工艺特点：转型时间短，温度易控，转型后物料容易分离其它有价元素，二氧化碲品位高，其直收率和回收率大于90%。
657
0
本发明公开一种从多金属酸性水中回收镍钴的方法，包含以下工艺步骤：a、富集：以镍钴含量不小于3.5毫克/升的酸性废水为原料，经过滤后，进入装有离子交换器进行交换反应，经过离子交换循环，产生镍钴含量高于300毫克/升的镍钴富集液；b、预处理：富集液中加入双氧水和碳酸钙粉，除去铁、铝等离子；c、硫化：预处理后的富集液中加入碳酸钠与硫化物质，搅拌后进入沉淀池，加入絮凝剂后，经浓缩、压滤加工，产出碳酸镍钴和硫化镍钴产品。本发明通过合理的工艺设计，使用常用化学药品和物理方法，将多金属酸性废水中的镍钴提取出来，减少了环境污染，并且能有效回收镍、钴等稀有金属资源；生产过程中工艺参数易于控制，不会产生新的环境污染。
1113
0
本发明提供一种银的浸出方法，所述的银的浸出方法是先将含银物料用亚硫酸钠选择性浸出，使银形成稳定的配合物的形式进入浸出液；含银的浸出液通入二氧化硫后使浸出液中的银与氯形成氯化银沉淀，实现脱除浸出液中氯的目的；沉淀后的浸出液再加入氢氧化钠调节溶液pH值，实现亚硫酸钠再生后返回用于含银物料的选择性浸出；上述过程得到的氯化银沉淀再经冶金纯化处理和还原后得到粗银粉。与现有技术相比，本发明具有对原料的适应性强，操作简单，银的浸出效果好，分银渣含银低于0.5％以下；浸出剂可循环利用，废水排放量少，成本低；产出的粗银粉纯度高，含银达到99％以上，经济效益好等优点。
704
0
一种铼酸铵提纯方法，包含以下步骤：a、将铼酸铵加入水洗涤，除去铼酸铵中夹带的有机物；b、将洗涤后的铼酸铵离心脱水；c、将脱水后的铼酸铵加热水溶解；d、铼酸铵溶液中加入过氧化氢溶液；e、去除溶液表面泡沫后过滤，将过滤后的铼酸铵溶液低温结晶，结晶物经脱水、干燥处理得到高纯度铼酸铵产品。本发明将铼酸铵粗产品经洗涤后，使夹带的萃取剂极大减少，并通过引入过氧化氢溶液使不易除去的低价态Fe、Cu等金属离子转为易除去的高价态Fe、Cu等金属离子而除去Fe、Cu等金属杂质，同时使低价态铼盐转为高价态的铼盐，保证了铼酸铵产品的纯度，提高了铼综合回收率，通过本方法制备的铼酸铵产品纯度在99.995%以上。
627
0
本发明公开了一种对稀土原地浸出母液进行分类分流处理的工艺，包括：向浓度≥1g/L的中、高浓度浸出母液中通入除杂剂I进行除杂，除杂后经沉淀剂沉淀，再经清水洗涤、过滤、灼烧得到固态稀土产品；其中，所述除杂剂I为碳酸氢钠溶液和碳酸钠溶液的混合液，所述沉淀剂为碳酸氢钠溶液；和向浓度<1g/L的低浓度浸出母液中通入除杂剂II中和去除铝杂质，然后将除铝后母液通入离子交换柱中进行稀土离子的吸附富集，再用酸进行解吸，得到液态稀土产品；其中，所述除杂剂II为石灰乳。本发明工艺对不同浓度的母液实行分类分流处理，分别获得固态与液态两种不同形态稀土产品，使离子型稀土矿山开采，进入一个高效经济、资源利用率高的技术前沿。
918
0

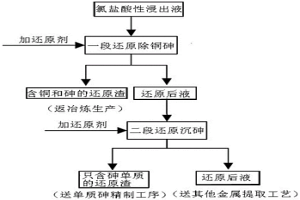

本发明公开了一种氯盐酸性浸出液中砷的去除和回收方法，具体包括：一段还原除铜砷：向一种氯盐酸性浸出液加入一定量的还原剂，控温，将还原渣和还原后液进行分离，得到含铜和砷的还原渣和一段还原后液；二段还原沉砷：向一段还原后液加入一定量的还原剂，控温，将还原渣和还原后液进行分离，得到只含砷单质的还原渣和二段还原后液。本发明涉及的氯盐酸性浸出液中砷的还原去除和资源化回收方法，具有操作简单、砷去除率高、流程短、选择性还原效果佳等优点。在合适的比例下，砷的总去除率可达99％以上；一段还原渣可作为优质铜精矿返回铜冶炼工序，二段还原渣可作为优质原料去单质砷精炼工序，实现了氯盐酸性浸出液中砷的去除和资源化回收。
1007
0
本发明提供一种铂钯精矿预处理方法，所述预处理方法是先将铂钯精矿与碳酸钠、氢氧化钠、氯酸钠按一定比例均匀混合后，在一定温度下进行焙烧，铜、硒、碲等杂质元素转化成相应的氧化物或对应的盐，然后将焙烧渣按一定比例加入水中进行浸出，铜、硒、碲等杂质进入碱性浸出液，金、铂、钯富集在碱性浸出渣。与传统的铂钯精矿预处理方法比较，本发明有以下优点：采用氧化焙烧、水浸出，碱性浸出液贵金属含量低；铜、硒、碲等杂质元素浸出率高，铜浸出率达95%以上，硒浸出率达88%以上，碲浸出率达95%以上；贵金属金、铂、钯富集率高，有利于下一步金、铂、钯的提取处理；设备腐蚀小、操作安全、综合回收效益好、操作环境好。
941
0
一种铜电解液除锑脱杂方法, 涉用一种酸性电解 液净化除锑的方法。其特征是在电解液中加入H2O2, 以HI作催化剂, 将Sb3+氧化, 形成锑酸盐沉淀, 经陈化处理, 将形成的沉淀物过滤除去。本发明的方法与已有技术相比, 对电解过程不产生副作用, 工艺简单, 操作方便, 效果好, 成本低, 在有效地除去锑的同时, 还可除去Bi、As等杂质。适用于各种酸性电解液的除锑过程, 有广泛的推广价值。
768
0

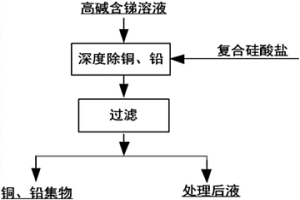

本发明公开了一种碱性含锑溶液深度脱除铜、铅的方法，包括以下步骤：1)将复合硅酸盐作为添加剂加入碱性含锑溶液中进行反应；2)反应后固液分离，得到铜、铅集渣和处理后液，所述处理后液即为脱除铜、铅后的含锑溶液。本发明采用CaSiO3·MgSiO3复合物，在一定的工艺条件下能够很好地去除溶液中的铜、铅元素，且添加CO2通入工艺作为优选工艺，后续CO2气体去除复合物中脱出的Mg2+、Ca2+，不会引入新的杂质元素，最终获得的锑纯度高。
933
0

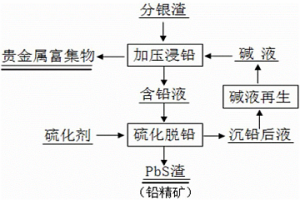

本发明提供一种分银渣中铅的提取方法，涉及有色金属冶金技术领域。该方法主要包含以下步骤：分银渣加入废碱液加压浸出铅；含铅浸出液加入硫化剂沉淀制备硫化铅，沉铅后液进行碱液再生；再生碱液作为浸出母液返步骤1循环使用。本发明具有以废治废、铅回收率高、成本低、投资少、易于实现工业化生产的特点。
711
0
本发明属于湿法冶金领域，具体涉及的是一种高纯三氧化钪的精制提纯方法，在草酸沉钪时，控制一定的盐酸浓度，向所得含钪溶液中添加一定量的工业氯化铵，再用草酸沉钪，同时控制一定的沉钪过滤时间。本发明的有益效果在于：1、不需二次萃取酸洗分离；2、减少精制提纯次数，只需二次精制，产品质量可达99.99％以上，提高三氧二钪的直收率；3、不使用高纯化学试剂，只需普通的化工产品，节约了生产成本。
1091
0
本发明是一种从含锡碲铋溶液中分离元素的方法，属于湿法冶金。含锡、碲、铋溶液由于含量低，目前随废水处理生产碱式碳酸铜，由于其含锡碲铋品位低，无法经济回收锡、碲、铋，给资源造成很大浪费。通过加入含多种成分的工业废液，调整适度PH值，与其它贱金属初步分离，得到的高含碲富集物进行氧化转型处理，得到二次富集物，再用低浓度氢氧化钠强碱浸出锡、碲，高浓度氢氧化钠强碱分离锡，得到高品位锡粗产品，碲溶液进行稀酸调PH值二次除锡铅等杂质，得到高品位二氧化碲提供精碲厂精炼碲，转型渣富含铋、银，供提取其它元素。本发明在提取碲过程中未造成分散，具有碲回收率和直收率高的优点，锡、铋分离效果好，适宜处理低浓度含锡、碲、铋多元素溶液。
中冶有色为您提供最新的江西鹰潭有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年11月29日 ~ 12月01日
2024年12月06日 ~ 08日
2024年12月20日 ~ 22日
2024年12月27日 ~ 29日
2025年03月25日 ~ 27日
