本发明提供了一种高安全锂离子电池正极浆料及其制备方法,包含正极活性物质、粘结剂、导电剂和正极添加剂,所述正极添加剂为碳酸锂,所述粘接剂为丙烯酸-丙烯腈共聚物和聚偏氟乙烯PVDF的一种或两种;其中,正极活性物质:80~99份,粘结剂:0.2~10份,导电剂:0.5~5份,碳酸锂:0.3~10份,本发明在正极浆料中添加分析纯的碳酸锂,由于碳酸锂会与电池内部的残留的碱、水分发生反应,并且能减少内部产气,提高电池安全性能,采用改进后的干法高粘度搅拌工艺,显著缩短浆料搅拌时间,提高生产效率,能增强浆料分散效果,提高浆料的质量,增加锂离子电池的安全性能。
本发明公开了一种废旧锂电池预清理用防走偏装置,涉及废旧锂电池回收技术领域;为了解决不能够很好的对锂电池进行限位,达不到很好的防走偏功能,不方便工作人员接下来对废旧锂电池的处理问题;具体包括底座,所述底座顶部外壁两端均安装有固定板,且两个固定板相对的一端外壁两侧转动连接有两个旋转轴,两个旋转轴圆周外壁套接有同一个传送皮带,两个所述固定板相互远离的一端外壁均安装有安装板,且两个安装板相对的一端外壁均安装有电动伸缩杆。本发明通过设置有安装板、电动伸缩杆、安装块、转动轴和旋转轴,能够对除尘后的锂电池进行限位,避免在传送皮带上走偏,达到了防走偏功能,便于接下来对锂电池处理回收。
本发明公开了一种柔性锂金属电池负极骨架材料的制备方法及其产品与应用,包括以下步骤:a)多壁碳纳米管分散液的配置;b)梯度导电的原丝膜的制备;c)柔性梯度碳纤维层的制备;d)介电原丝膜的制备;e)介电原丝膜的修饰;f)复合得到柔性多功能梯度导电的锂金属负极骨架。本发明中的柔性多功能梯度导电的锂金属负极骨架能稳定在酯类电解质中运行,所得到的复合锂金属负极能实现最高面积容量(12mAhcm‑2)在最高电流密度(3mAcm‑2)下良好的循环稳定性,与高压三元正极材料(NCM811)与凝胶电解质匹配全电池,在高正极面载量,低负极锂金属面容量的条件下,柔性锂金属电池在1C下能发挥出191.4mAh g‑1的初始容量循环100圈也有78.2%的容量保持率,装成软包电池的柔韧性也很好。
一种从碳酸盐和氯化盐的混盐中提取碳酸锂的方法,包括以下步骤:(1)将盐田摊晒或其它设备蒸发方式得到的氯化钾、氯化钠、碳酸锂和碳酸钠混盐,进行磨矿,得矿浆物料;(2)将所述矿浆物料送入浮选机,加入碳酸锂捕收剂,进行浮选,得浮选泡沫碳酸锂粗选精矿;(3)将所述碳酸锂粗选精矿进行精选,精选刮泡前加入抑制剂,精选完成后,得碳酸锂精矿;(4)将所述碳酸锂精矿进行洗涤,过滤,烘干,得碳酸锂粗产品。本发明能耗低,工艺简单,锂资源利用率高,成本低,所得碳酸锂产品中的碳酸锂含量高达98%以上,能从极低锂品位碳酸锂混盐中有效提取高纯度的碳酸锂。
锂离子电池正极材料,具有均匀尖晶石结构的锰 酸锂材料的制造方法。本发明以高纯电解MnO2或/和化学MnO2为原料,经500℃-1000℃焙烧、70℃-100℃搅拌下酸处理0.5-3小时,漂洗得多孔骨架状MnO2;后与等化学计量的锂源溶液充分混合,陈化数小时后,搅拌下缓慢蒸发干燥制得块状前驱体混合物;于700℃-900℃高温下,空气中保温合成8-30小时,冷却后球磨粉碎得具有均匀尖晶石结构的锂离子电池正极材料LiMn2O4。该材料比容量大、电化学性能稳定、生产成本低廉,尤其适做大容量锂离子电池。
本发明属于锂离子电池技术领域,具体涉及一种锂离子动力电池复合负极材料及其制备方法;所述负极材料由粘结剂包覆锂复合活性物质构成,所述粘结剂为接枝改性桂皮酸,所述锂复合活性物质为碳纳米管/Li4Ti5‑0.75XMXO12;所述M为Ga、Cr、Co中的至少一种;本发明提供的锂离子动力电池复合负极材料能改善电池的安全特性,并能提高电池的高倍率循环特性。
本发明属于废旧锂离子电池回收领域,公开了一种低温回收并再生废旧磷酸铁锂电池的方法,具体步骤包括:首先将废旧磷酸铁锂电池进行放电、拆解、分离等预处理得到磷酸铁锂粉末,将磷酸铁锂粉末和铵盐混合后在低温下进行空气焙烧,焙烧温度为200~400℃,之后用水进行浸出获得锂离子溶液和磷酸铁,再将碳酸盐加入到锂离子溶液中,得到沉淀碳酸锂,所述碳酸锂和磷酸铁可再生成磷酸铁锂正极材料,反应过程中生成的氨气被吸收,得到氨水形成循环,根据本发明提供的处理方法,流程简单,操作简便,大大降低了回收处理成本,带来较大的经济利益,同时,本发明在处理过程中无有害物质排放,减少了环境污染,节省了资源。
本发明公开了一种用于锂硫电池的复合隔膜的制备与应用。所述的复合隔膜由亲锂层(正对锂负极),绝缘导锂层和吸液层(正对硫正极)组成。其优势在于,亲锂层可以与锂枝晶的尖端发生反应,从而来消耗锂枝晶,避免锂枝晶继续生长来刺穿隔膜。绝缘导锂层用于导通锂离子但是有效阻隔电子。吸液层用于吸附和存储电解液,防止正极溶解的多硫化物在正负极之间的传输。得益于这种独特的结构优势,采用这种复合隔膜组成的锂硫电池呈现长的循环寿命以及优异的循环性能。
本发明涉及锂离子电池领域,具体涉及一种锂离子电池用球形二次结构锰酸锂离子正极材料及其制备方法。所述锰酸锂锂离子正极材料化学式为Li(1+x)Mn2RaOb其中,R为至少含钴的掺杂元素,0.01<x<0.22,0.05<a<0.25,4<b<4.6;其制备方法包括下述步骤:将包括锰源前驱体、锂源化合物、掺杂元素化合物按计量比混合后,经预烧脱水制备出锰酸锂半成品1,再经与钴源化合物混合后重新烧结、粉碎制备得到所述锂离子电池正极材料。本发明制备出球形度较高的二次结构型锰酸锂,有利于减少半成品锰酸锂的晶体棱角,以及提升锰酸锂材料的压实密度。其制备方法经济可行,适用性广泛,效果明显,具有较好的应用前景。
本发明提供一种高比能量锂电池的制备方法,所述方法包括:将N层氧化石墨烯与聚乙烯醇的混合液经过剪切乳化、均化、雾化干燥和退火热还原,得到花团状石墨烯,后对所述花团状石墨烯搅拌桨辅助进行高温氟化,制备得到一种花团状氟化石墨烯材料,之后将其与导电剂及粘结剂经调浆、涂布和干燥得到正极,以锂金属作为负极,装配成锂/氟化石墨烯电池;所述3≤N≤10,N为正整数;所述N层石墨烯尺寸为1‑50μm,所述N层石墨烯与所述聚乙烯醇的质量比为1:1‑1:2;所述花团状氟化石墨烯表面的C=C键含量为10%‑15%;如此,可以提供更大的反应面积和活性位点,提高了材料的电导率,能有效降低材料在放电过程中的阻抗及极化,显著提高了电池在大倍率放电时的比能量。
本发明公开了一种包覆改性锂离子电池正极材料,包括锂离子电池正极材料和包覆于锂离子电池正极材料表面的LixAlyTizZrm(PO4)n包覆层,还公开了该材料的制备方法。本发明中,包覆层与正极材料之间的反应结合能力提高,获得了结构更稳定的结合层,有利于提高材料在充放电过程中的表面结构稳定性,提高了正极材料容量、循环性能和安全性能。
本发明公开了一种低水分锂离子电池浆料和低水分锂离子电池浆料隔膜,属于锂离子电池隔膜生产技术领域。一种低水分锂离子电池隔膜浆料,包括以下原料:粉体材料40~60份、去离子水30~50份、稳定剂6~15份、分散剂0.05~0.5份、粘结剂2~10份、润湿剂0.05~0.5份;所述稳定剂包括稳定剂A和稳定剂B;所述稳定剂A和稳定剂B独自为丙烯酸类、纤维素醚类或聚氨酯类增稠剂中的一种或几种。本发明制备的涂覆隔膜水份含量低的同时保持了良好的热稳定性,其制备的锂离子电池循环性能及安全性能优异,同时有利于匹配锂离子电池全自动化生产系统及降低生产能耗。
本发明公开了一种保护性强的锂离子电池,涉及电池领域,包括锂离子电池主体、第一外壳和第二外壳,所述第一外壳内壁的底部和第二外壳内壁的顶部均固定连接有减震装置,并且第一外壳和第二外壳内壁的两侧均通过弹性垫与锂离子电池主体的两侧相接触,所述减震装置包括滑轨,所述滑轨外表面的两侧均滑动连接有滑块,两个所述滑块相对的一侧固定连接有弹性件,并且滑块的正面转动连接有转动杆,两个所述转动杆远离滑块的一端转动连接有固定块,所述第一外壳的顶部与第二外壳的底部均为不封闭设置。本发明能够在锂离子电池运输或掉落时起到很好的减震保护作用,降低了锂离子电池发生损坏的可能性,延长了锂离子电池的使用寿命。
本发明公开了用仲酰胺/烷基酮复合溶剂从含钙卤水中分离钙提取锂的萃取体系、萃取方法和其应用。萃取体系中含有仲酰胺和烷基酮分别由其单一化合物或两种以上的混合物组成,分子中碳原子总数分别为12~18和8~12,萃取体系的凝固点小于0℃。在有机相与卤水相体积比1~10:1、卤水密度为1.30~1.56g/cm3、卤水pH值1~7和温度0~50℃下进行单级或多级逆流萃取,反萃取得到低钙锂比水相,经过浓缩、除杂与制备,分别得到氯化锂、碳酸锂和氢氧化锂。本发明的优异效果:仲酰胺萃取剂分子结构简单,容易生产,烷基酮改进复合溶剂的粘度等性质;Li+多级萃取率高,锂钙分离系数大,用水反萃取酸碱消耗小;萃取分离工艺流程短,萃取体系溶损小,适合于油田卤水开发。
本发明公开了一种电絮凝提取盐湖卤水中锂资源的方法,包括如下步骤:(1)将盐湖卤水加入电絮凝装置中,经电絮凝反应、固液分离,得到沉淀Ⅰ和尾液Ⅰ;(2)将沉淀Ⅰ进行煅烧,获得煅烧产物;(3)将煅烧产物进行浸出反应,固液分离后,获得沉淀Ⅱ和浸出液;(4)在浸出液中加入NaOH反应,固液分离,得到氢氧化镁产品和含锂溶液;(5)在含锂溶液中加入碳酸钠反应,固液分离,得到碳酸锂产品和尾液Ⅱ。本发明实现盐湖卤水中锂资源的高效提取,工艺过程产生的氧化铝固体产品返回电絮凝过程继续使用,大大减少了传统沉淀法处理高镁锂比盐湖卤水时的副产品产生,降低了对环境的污染。
本发明公开了一种开发清洁、低成本具有实用意义的浮选分离回收废旧锂离子电池电极材料方法用起泡剂,其特征是所述起泡剂为紫罗兰酮基双查尔酮缩氨基硫脲,其结构通式为:其中所述的R为2,6,6-三甲基环己烯-1-基或2,2,6-三甲基-7-氧杂-双环[4.1.0]庚烷-1-基,所述的Ar为Ph或p-O2NPh或p-CH3OPh或o-HOPh,本发明起泡剂成本低,其电极材料分离效果最好,回收产品钴酸锂的品位约95﹪,钴酸锂回收率大于92﹪。
本申请公开了一种负极片,包括锂金属层(101),以及覆盖在所述锂金属层(101)表面的硅材料层(102)。本申请还提供一种锂硫电池及锂硫电池的制备方法。本申请提供的负极片、锂硫电池,在锂金属层上覆盖一层硅材料层,利用可以脱嵌锂的硅材料层,有效抑制锂枝晶的生长,并能阻止锂金属表面固体电解质界面膜(SEI膜)被破坏,从而提升电池的循环寿命和安全性。
本发明公开了一种锂离子电池电解液及其制备方法与应用,该锂离子电池电解液包括以下制备原料:有机溶剂、锂盐和添加剂;所述添加剂包含(乙氧基)五氟环三磷腈、硫酸乙烯酯和六氟锆酸锂。本发明的锂离子电池电解液用于锂离子电池中,在锂离子电池正负电极表面均形成了稳定的钝化保护膜,从而提高了高电压下锂离子电池循环性能;同时,降低了电池膨胀率,减小了内阻,提高锂离子电池的稳定性和安全性。
本发明公开了一种含锂废水的回收方法,该方法包括以下步骤:S1、将含锂废水和氧化剂混合后反应,反应完成后pH回调;S2、将步骤S1处理后的含锂废水和混凝剂与磁粉混合后,进行磁混凝;磁混凝后超滤,得超滤出水;S3、将步骤S2制得的超滤出水进行第一次反渗透,收集第一次浓缩液;S4、将步骤S3制得的第一次浓缩液和沉淀剂混合后沉锂,固液分离,收集固相和液相;其中固相为磷酸锂;S5、将步骤S4制得的液相进行第二次反渗透,收集第二次浓缩液;S6、将步骤S5制得的第二次浓缩液进行结晶后,收集固相。本发明利用磷酸锂溶解度低于碳酸锂溶解度的优势实现对含锂废水中锂的高效回收。

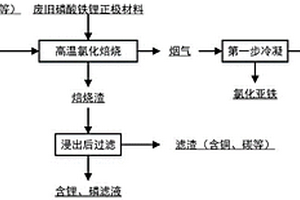

本发明公开了一种废旧磷酸铁锂材料的综合利用方法,其包括如下工艺步骤:1)将废旧磷酸铁锂材料与氯化物混合均匀后进行煅烧;2)通入氯气,反应,将反应后的尾气冷凝;3)将与氯气反应后的混合物料加水浸出后过滤;4)将步骤3)所得的含氯化锂的水溶液进行蒸发、结晶。本发明以废旧磷酸铁锂材料为原料,充分利用磷酸铁锂中磷、铁、锂三种元素及化合物的性质,通过煅烧、通氯气等简单合理的工艺,使磷、铁、锂三种元素全部生成有价值的产品。本发明工艺简单,制备条件可控性强,能耗成本低,所得产品价值高,具有较大的经济效益,是一种理想的废旧磷酸铁锂材料的综合利用方法。
本发明公开了一种导电陶瓷氧化物包覆锂离子电池正极材料,该材料中锂离子电池正极材料为LiNixCoyMn1‑x‑yO2材料,其中0≤x≤1,0≤y≤1,导电陶瓷氧化物包覆层为LaNiaCo1‑aO3‑b包覆层,其中0<a<1,0≤b<1,在正极材料与包覆层界面存在两相兼容区域,其厚度为2~3 nm。还公开了一种该材料的制备方法,包括:用可溶性的镧源、镍源和钴源分散于溶剂并溶解,加热搅拌形成溶胶,加入锂源搅拌后再将正极材料前驱体均匀分散于溶胶中,然后进行干燥煅烧,即得。本发明的材料界面稳定性、储存性能、锂离子扩散性能和电子导电性能好,方法操作简单、成本低、可控性强。

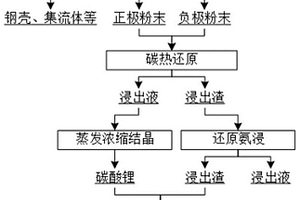

本发明提出了一种回收废旧锂离子电池中有价金属的方法,属于电池材料回收技术领域。该方法将废旧锂离子电池经过放电,拆解,NMP溶解分离得到正极材料;正极材料与含硫还原剂及氯化物球磨混合后,经过还原焙烧得到易溶于水的锂盐和不溶于水的过渡金属的单质或氧化物;焙烧产物经过水浸后得到富锂溶液与固体滤渣,富锂溶液可加碳酸钠沉淀制得碳酸锂产品;固体滤渣经过常规酸浸或氧化酸浸制得过渡金属混合液。本发明所述的方法实现了废旧锂离子电池中有价金属的短流程回收,精简了有价金属回收流程,提高锂回收率,实现了过渡金属的高效再利用。
本发明提供了一种利用相变材料参与热管理的锂电池包,涉及锂电池包技术领域。本发明提供的锂电池包包括电池箱体、锂离子电池、包覆在锂离子电池外表面的PVC套,以及填充在电池箱体内部的相变材料;所述PVC套的内表面与锂离子电池接触,PVC套的外表面与相变材料接触。本发明提供的锂电池包内填充相变材料,有效解决了锂离子电池组散热慢的问题。
本发明公开了一种高载硫锂硫电池正极材料及其制备方法和应用,高载硫锂硫电池正极材料的制备方法是将含g‑C3N4、氧化石墨烯、硫代硫酸钠及无机酸的分散液进行水热反应,即得载硫量可达到60~88%的硫/石墨烯复合材料;该方法操作简单、成本低,有利于工业化生产,且将复合材料作为锂硫电池正极材料用于制备锂硫电池,表现出良好的循环稳定性和高放电比容量。
本发明属于锂金属电池材料技术领域,具体一种金属硒硫化物纳米晶@多孔碳球材料,包括带有装填腔室的多孔碳球,以及负载在多孔碳球碳壁以及装填腔室内的金属硒硫化物纳米晶,所述的金属硒硫化物纳米晶的化学式为M’(SexS1‑x)、M”2(SeyS1‑y)3中的至少一种;所述的M’为锌和/或镁;M”为铝和/或铟;0<x<1;0<y<1本发明还包含所述材料的制备,以及由所述的材料制得的复合集流体、负极以及锂金属电池。本发明创新地利用所述的金属硒硫化物纳米晶诱导锂金属选择性沉积,可以改善锂金属电池的首圈效率以及循环稳定性。
本发明公开了一种基于SGPR和自适应无穷滤波的锂电池SOC估计方法、设备及介质,方法包括:对锂电池在不同工况下进行充放电测试,采集充放电过程中的电压、电流和温度数据集;利用安培计时法计算锂电池充放电过程中各采样点的SOC值;采用稀疏高斯过程回归算法,建立锂电池的SOC与电压、电流、温度之间的非线性关系;获取待测锂电池当前的电压、电池和温度,分别利用安培计时法和非线性关系计算待测锂电池当前的SOC;将安培计和非线性关系得到的SOC值分别作为观察量和状态量,进行自适应无穷滤波,将得到的SOC值作为待测锂电池当前SOC的最终估计值。本发明可以提高锂电池SOC估计精度和鲁棒性,减少估计时间。
本发明涉及一种磷酸盐系列锂离子电池正极材料的制备方法,将二价锰源化合物、铁源化合物、镍源化合物或钴源化合物中的一种或多种配制成混合溶液,加入草酸或草酸盐以及酸和尿素,通过控制反应温度和时间使尿素缓慢水解,使体系pH值上升达到均匀沉淀的条件。反应后过滤、洗涤、烘干得到前驱体,将其与锂源、磷源球磨混合均匀,在非氧化性气氛下煅烧,制得一元或多元磷酸盐系列锂离子电池正极材料。本发明所制前驱体成分比例稳定、粒度分布均匀、一致性良好,不需要考虑流速、搅拌的影响,具有合成工艺简单、适合工业化生产的优点。所合成电池正极材料为橄榄石结构的磷酸盐化合物,一次颗粒平均粒径为100-500nm,具有良好的电化学性能。
本发明公开了一种多层结构的磷酸铁锂基复合纤维正极材料,由n层或n+1层的金属镍纤维与n层纳米磷酸铁锂纤维依次交替复合形成的多层结构,其中,1≤n≤100,该材料的最底层为金属镍纤维;金属镍纤维的表面和纳米磷酸铁锂纤维的表面均包覆有碳层。本发明的制备方法:将可溶性镍盐与聚合物制成A溶胶;将磷源、锂盐、铁盐与聚合物制成B溶胶;将A溶胶和B溶胶以交叉顺序在同一基体上依次进行静电纺丝,直到形成n层或n+1层金属镍纤维与n层纳米磷酸铁锂纤维交替的多层结构,然后施压成型并干燥,再预氧化处理、焙烧、冷却,即得到磷酸铁锂基复合纤维正极材料。本发明的材料可大大提高活性物质填充量、体积比容量以及电池的循环稳定性。
一种低温型高能量密度磷酸铁锂电池,正极各固体物质质量百分比为:包覆型纳米级磷酸铁锂:93.0%~95.5%;聚偏氟乙烯:3.5%~7.3%;油性碳纳米管:1.0%~2.0%;负极各固体物质质量百分比为:多孔硅碳:90.0%~93.5%;羧甲基纤维素钠:1.5%~3.0%;粘结剂:3.0%~6.0%;SP型导电炭黑:0.5%~1.2%;C45型导电炭黑:0.5%~1.5%;KS?6型导电石墨:1.0%~2.0%。本发明提供的高能量密度磷酸铁锂电池具有良好的低温放电性能,?40℃放电容量为室温放电容量的75%以上,可满足小型电动工具、航空、航天及新能源汽车在寒冷地区的使用要求。
中冶有色为您提供最新的湖南有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
