全部
▼
热搜：
716
0
本实用新型公开了一种圆柱形锂亚硫酰氯电池介入式集流体结构，包括不锈钢钢壳，不锈钢钢壳的内侧壁上铺设有锂片，且锂片的内侧壁上铺设有边膜，边膜的内侧壁上铺设有介入式集流体本体，且介入式集流体本体的内部填充有正极颗粒，不锈钢钢壳的顶部焊接有盖帽，且盖帽的底部焊接有契合在不锈钢钢壳内与介入式集流体本体呈固定连接的盖膜，不锈钢钢壳的底部内壁上粘接有四氟底膜。本实用新型采用介入式集流体集流，可以实现锂亚电池的大电流脉冲性能，同等放电条件下，锂亚电池的放电电压可以高0.1‑0.2V，且正极集流体的加入，使正极碳颗粒没有承受一点压力，从而减小边膜破损的概率，大大提高了电池的平台电压及安全性能。
711
0
本发明公开了一种改性锂离子电池正极材料及其制备方法。本发明的技术方案要点为：一种改性锂离子电池正极材料，其特征在于：所述的改性锂离子电池正极材料是由锂快离子导体与锂离子电池正极材料复合而形成的，其中锂快离子导体和锂离子电池正极材料的摩尔比为n：1，n的范围为：0
标签：
加工技术
河南 - 新乡
来源：中冶有色技术网
2023-03-18
899
0
本发明涉及一种六氟磷酸锂的提纯方法，属于锂离子电池技术领域。本发明的六氟磷酸锂的提纯方法包括以下步骤：1)在保护气氛下，向待纯化的六氟磷酸锂中加入有机溶剂进行溶解，过滤，得到滤液；2)向滤液中加入硅氮烷进行除酸反应，结晶得到晶体，干燥即得。本发明的提纯方法，以醚类溶剂、碳酸酯类溶剂或乙腈作为有机溶剂提纯六氟磷酸锂粗品，除去六氟磷酸锂中的不溶性物质，然后通过加入硅氮烷与六氟磷酸锂粗品中残留的HF酸作用除去游离酸，再经重结晶过程去除金属杂质；该提纯方法可对品质较差的六氟磷酸锂进行处理，有效地脱除六氟磷酸锂晶体内部夹杂或表面附着的酸及金属杂质，降低不溶物含量，提高六氟磷酸锂产品的品质。
1105
0
本发明涉及一种含锂废水的处理方法。包括如下步骤：步骤一、调节含锂废水的pH至2～4.5，得到酸化后的含锂废水；步骤二、向酸化后的含锂废水中加入沉淀剂并反应，以去除酸化后的含锂废水中的重金属离子；之后进行第一次固液分离并保留第一滤液，得到去除重金属离子后的含锂废水；步骤三、对去除重金属离子后的含锂废水依次进行蒸发结晶、第二次固液分离之后保留第二滤液，对第二滤液依次进行冷结晶、第三次固液分离之后保留第三滤液，对第三滤液进行蒸发浓缩，得到锂富集液；步骤四、向锂富集液中加入碳酸钠，在90℃～100℃时进行反应，充分反应后进行第四次固液分离并保留滤渣，滤渣为碳酸锂。本发明实现了废水的无害化、减量化和资源化。
855
0
本发明涉及一种氟化铝/银双层包覆镍钴锰酸锂正极材料及其制备方法，属于锂离子电池正极材料技术领域。本发明的氟化铝/银双层包覆镍钴锰酸锂正极材料，具有核壳结构，内核为镍钴锰酸锂LiNixCoyMn(1‑x‑y)O2，其中，0.5≤x≤1.0，0≤y≤0.23；核壳结构的壳包括内壳和外壳，其中内壳为氟化铝，外壳为银。本发明的氟化铝/银双层包覆镍钴锰酸锂正极材料，具有优异的循环性能和高的首次充放电效率，安全性能极佳。
981
0
本发明属于一种气相沉积法包覆掺杂锰酸锂复合正极材料的制备方法；包括如下步骤：一、将锂源化合物，锰源化合物和掺杂源料混合，得到固体物质；二、将固体物质与分散剂搅拌，球磨混合；三、将球磨混合后的均匀浆料通过喷雾干燥机，得到干燥好的前驱体粉末；四、将前驱体粉末置于回转炉中，通入保护气体和还原气体，在500℃～900℃中烧结4～24小时；五、将步骤四中烧结后的前驱体粉末自然降温至室温后，进行粉碎，粉碎后的前驱体粉末平均粒径为10～20μm，比表面积为0.3～1.5m2／g，即可制成尖晶石掺杂锰酸锂，其化学式为LixMn2-yMyO4，其中M代表金属元素；具有循环性和高温不衰减的优点。
1020
0
本发明公开了一种尖晶石结构锂锰氧化物的表面处理方法,属于一种锰的化合物。本发明解决的技术问题是设计一种尖晶石结构锂锰氧化物的表面处理方法,其工艺简单,成本低,易于工业化生产而所处理的锂锰氧化物的循环寿命长。本发明的技术方案要点是,尖晶石结构锂锰氧化物的表面处理方法,(1)将尖晶石结构锂锰氧化物和重量为尖晶石结构锂锰氧化物重量的0.1-6%的Co、Li、Cr、Zn、Mg、Al、Zr、Si中的一种或者两种化合物在聚丙烯酰胺分散剂中搅拌形成均匀的胶体,烘干后球磨,(2)将上述球磨后的物料在200-800℃下热处理2-20小时,冷却后过300目筛得到产品。本发明用于制备离子电池正极材料。
654
0
用废旧锂离子电池制备钴铁氧体的方法,本发明涉及一种磁性材料制备方法,本发明目的是提供一种工艺简单,成本低、产品附加值高的用废旧锂离子电池制备钴铁氧体的方法。本发明技术方案要点是,(1)将废旧锂离子电池的正极材料放在硫酸液中,当铝片与正极活性物质剥离后,并加入铁粉,制成钴铁溶液;(2)将碱溶液加入上述钴溶液中调PH为5.0;(3)在钴铁溶液中加入适量的铁盐或亚铁盐,使铁∶钴的摩尔比值为1.0-3.0∶1.0,加入冰乙醇分散剂并加入1.0-3.0MOL/L的碱溶液,调整PH值为7-13,煮沸0.5-1H;(4)将上述煮沸的溶液装入反应釜中,在100-250℃下反应2-24H;(5)对上述反应得到的固体物洗涤,在100-120℃下干燥得到本发明的钴铁氧体。本发明用于制造钴铁氧体材料。
1009
0
本发明公开了一种液相制备覆碳球形纳米级磷酸铁锂粉体的制备方法。该方法可以在常压液相中快速生成具有橄榄石结构的纳米磷酸铁锂粉体，反应生成的纳米磷酸铁锂粉体与葡萄糖等有机碳源混合后在惰性气氛保护下只需要经很短时间的高温碳化和球化即可形成粒径小而均匀的覆碳球形纳米磷酸铁锂粉体，粒径范围为50-300nm。本发明的技术方案是：按等摩尔比配制一定浓度的亚铁盐和磷酸混合水溶液，将混合水溶液放入反应器中，加入与水溶液体积比为0.5-2∶1的二甲亚砜等高沸点极性有机溶剂和0.5-3％的聚丙烯酰胺等晶体生长抑制剂，搅拌下缓慢加入一定浓度的氢氧化锂溶液至反应液的pH值在6-7，然后加热至溶液沸点回流反应0.5-3h，生成物经常规的过滤、洗涤和真空干燥，得到纳米磷酸铁锂粉体；再将生成的纳米磷酸铁锂粉体与葡萄糖等有机碳源混合置于通有惰性气体保护的高温炉内，温度控制在500-700℃，晶化和球化时间为1-5h，冷却后粉碎即可得本发明产品。本发明产品用于锂离子电池正极材料。
1006
0
本发明公开了一种四氟硼酸锂的制备方法，包括下列步骤：1）将碳酸锂或氢氧化锂配制成料浆，连续通入CO2，反应生成LiHCO3，将反应液进行过滤，得LiHCO3溶液；2）将步骤1）所得LiHCO3溶液与无水氢氟酸进行混合，在常温下反应得LiF·3HF溶液；3）将步骤2）所得LiF·3HF溶液与硼酸溶液反应，得四氟硼酸锂溶液；4）将步骤3）所得四氟硼酸锂溶液进行浓缩、冷却结晶、过滤并干燥，即得。本发明的制备方法，提高了产品品质，所得产品无论作为新型锂盐还是锂离子电池电解液成膜添加剂，均符合锂离子电池的需求；所用原料易得，价格低廉，原料利用率高，提高了产出率，降低了生产成本，适合工业化大规模生产。
648
0

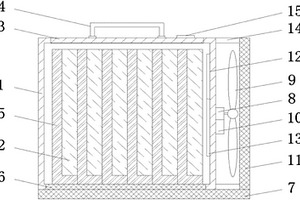

一种适用于锂电池的散热装置，包括箱体，箱体的顶侧设有箱盖，箱体内设有散热盒，散热盒的顶侧开口，散热盒的顶侧设有散热盖板，散热盖板与箱盖固定连接，散热盒内设有锂电池，箱体左侧与右侧的中间分别开设通风孔，左侧的抽风扇转轴的左端穿过过滤板固定连接刮板的下端，刮板的右侧与过滤板的左侧滑动接触配合。使用本实用新型时，锂电池产生的热量能够分别被散热盒、散热盖板吸收并传递给散热隔板、散热柱，通过散热隔板与散热柱能够增加锂电池的散热速度，并给抽风扇通电，左侧的抽风扇将冷风吹入箱体内，过滤板能够过滤进入箱体内部冷空气中的灰尘碎屑，刮板能够将过滤板左侧吸附的灰尘碎屑刮掉。
949
0
本实用新型公开了一种锂电池隔膜涂布装置，包括涂布台，涂布台顶部的外壁上焊接有涂布箱，且涂布箱顶部内壁的中心处焊接有与涂布台相连接的挡板，涂布箱顶部的外壁上焊接有四个支撑柱，且支撑柱底部的外壁上开设有凹槽，凹槽的内部滑动连接有安装块，且凹槽顶部的内壁上焊接有与安装块相连接的弹簧，纵向相邻的两个安装块相邻一侧的内壁上通过轴承转动连接有压辊。本实用新型弹簧自身的伸缩力能够将压辊一直抵持在锂电池薄膜的上表面，从而使两个压辊之间的锂电池薄膜与涂布辊充分接触，能够根据薄膜的厚度和韧性对薄膜进行张紧，使涂布的效果更佳，扭簧能够使两个刮板一直与锂电池薄膜进行贴合。
645
0
本发明公开了一种锂电池浆料搅拌工艺，包括以下几个步骤,a.称量；b.预混料；c.预混初搅拌；d.预混刮料；e.预混再搅拌；f.加料；g.加料低速搅拌；h.加料后刮料；i.加料高速搅拌；j.加入活性物质；k.高速搅拌；l.测试搅拌后浆料的粘度和固含量；m.浆料流转；搅拌装置采用超声波分散搅拌器，整个搅拌过程必须处于真空状态，真空度‑0.06MPa～‑0.08MPa，搅拌温度不能超过55℃，本发明通过采用特定的配方工艺和物料，且采用独特的高、低速搅拌进行差速浆料分散处理，在搅拌时间和搅拌方式上采用创新的处理模式，大大改善了锂电池浆料搅拌的均匀性和浆料粘度的适宜性，进一步讲也提高了锂离子电池的性能和产品一致性，大大增加了锂电池的使用寿命。
657
0
一种锂电池全寿命周期的自适应无线充电系统，包括电池系统、无线充电系统、参数采集系统和电池管理系统，无线充电系统包括电源、发射端主电路、发射端控制电路、源端激励线圈、发射线圈、接收线圈、接收匹配线圈、接收端主电路及接收端控制电路，参数采集系统采集锂电池的电压、电流和温度参数信息并传递至电池管理系统，电池管理系统通过各项参数评估当前电池健康状态，无线充电系统根据电池管理系统评估的电池健康状态规划充电模式。本发明基于锂电池的电池健康状态对无线充电方式进行全寿命周期规划，在不同生命周期阶段采用三种不同的充电模式，大幅度降低锂电池充电过程中可能发生故障的概率，尤其是降低电池寿命晚期过充和短期衰竭风险。
900
0
本发明涉及一种极片加工领域，尤其涉及一种锂电池极片模切分条智能一体装置。技术问题为了提供一种锂电池极片模切分条智能一体装置。技术方案是：一种锂电池极片模切分条智能一体装置，包括有模切系统等；蓄电池安装在控制屏的后侧，且固接底架。本发明对锂电池极片进行加工，摒弃传统技术连续性的拉扯落料的加工方式，结合现有技术中极片的模切会出现边缘磨损以及边缘卷折的现象，对极片进行先分条后模切的加工方式，提高极片在加工时的侧面稳定性，减少边缘卷折的同时也减少了边缘毛刺的数量；同时解决现有技术使得极片落料收集出现极片折断的不足。
880
0
本发明涉及一种锂/钠离子电池负极材料的制备方法，以生物质材料核桃壳作为原料，经破碎、水洗、酸洗、水洗、混合碱、烘干，经400～800℃低温预炭化、水洗得核桃壳炭化料；破碎至目标粒度，高温包覆沥青，在惰性气氛保护下以0.5～10℃/min的升温速率至900～1600℃高温烧结，再经破碎、过筛后得到锂/钠离子电池负极材料。本发明锂/钠离子电池负极材料的制备方法中以核桃壳废弃物为原料，绿色环保，来源广泛，灰分含量低，生产工艺简单，制得的硬碳材料具有优异的电化学性能，可以作为锂/钠离子电池的负极材料。
829
0
本实用新型公开了一种带警报断电功能的18650锂电池，包括18650锂电池主体，所述18650锂电池主体上下两端均顺次连接有导电连接片，且18650锂电池主体上下两端的导电连接片上均设有第一连接线，并且第一连接线的另一端连接有连接头，所述18650锂电池主体一侧卡合有安装座，且安装座为U型板状结构，所述安装座的U型结构一侧设有卡座，且卡座下端设有散热底座，并且卡座上卡合有断电警报器，所述断电警报器其中一侧安装有第二连接线，且第二连接线与连接头电性连接。该带警报断电功能的18650锂电池能够通过断电警报器对18650锂电池的连接头进行电路检测，方便18650锂电池的连接导线断电时能够进行报警处理，便于使用者及时的知道产品的18650锂电池出现断电故障。
1106
0
本发明公开了一种利用油水界面反应制备纳米钛酸锂的方法，该方法包括如下步骤：将钛源溶于有机溶剂形成油相；将锂源溶于去离子水形成水相；将水相和油相混合，置于高压反应釜内加热反应；将所得沉淀洗涤、干燥、热处理得到纳米钛酸锂。本发明的制备方法简单，重复性好，有机溶剂可以回收再利用，生产成本低；制备的纳米钛酸锂具有高的放电比容量和优异的倍率循环性能。
634
0
本发明涉及锂电池极片检测装置，特别涉及锂电池极片表面缺陷检测设备。锂电池极片表面缺陷检测设备，包括极片输送装置和视觉检测装置，所述极片输送装置包括同向运行的前输送装置和后输送装置，前输送装置和后输送装置之间设有检测台面，检测台面上设有透光结构，视觉检测装置包括设于检测台面上方的上表面检测装置和设于透光缝下方的下表面检测装置。本发明具有结构简单和体积小的优点。由于本发明的装置中的检测台面上开设有透光结构，上表面检测装置和下表面检测装置可同时对锂电池极片的上、下表面进行检测，因而可以大大提高检测效率。
679
0
本实用新型涉及一种锂电池装置及使用该装置的电动自行车，属于锂电池应用技术领域。所述的锂电池本体外壳上设置有MP3模块、收音机模块、信号输出模块和控制输入接口，信号输出模块和控制输入接口都与MP3模块和收音机模块相连，信号输出模块为无线蓝牙输出模块或有线输出接口，锂电池本体为MP3模块和收音机模块提供电源。本实用新型通过在锂离子电池上设置MP3模块和或收音机模块，使锂离子电池的功能更加多样化，曾加了锂离子电池的附加值，从而提高了锂离子电池在电池产品中的竞争力。
1049
0
本实用新型公开了一种锂电池直流灌溉水泵，包括锂电池组、电池组管理系统和直流水泵，锂电池组由多组锂电池包串联组成，每组锂电池包由多个单体锂电池串联；电池组管理系统包括一个主电池组管理系统和多个子电池组管理系统，多组锂电池包的输出端分别连接多个子电池组管理系统，多个子电池组管理系统的输出端连接主电池组管理系统；主电池组管理系统的输出端连接直流水泵的电源输入端。本实用新型能够利用配套的锂电池组提供电能带动直流水泵工作，具有灵活轻便、便于移动的优点，可以有效解决现有农村因机井位置分散且远离配电房或计量房而造成灌溉不便的问题，同时相对于单独建设配电房或计量房并铺设输电线路而言，能够极大地降低投资成本。
927
0
本发明公开了一种SiO2包覆的镍锰酸锂LiNi0.5Mn1.5O4正极材料的制备方法，以氯化镍、硝酸锰和硝酸锂为原料，并加入醋酸铵，将原料溶于去离子水中后进行超声处理，然后进行烧结，制得镍锰酸锂LiNi0.5Mn1.5O4正极材料；然后将SiO2粉末与无水乙醇混合，超声后搅拌制成胶状物，将所得镍锰酸锂LiNi0.5Mn1.5O4正极材料粉末与所制备的胶状物进行混合，烘干后烧结，得到SiO2包覆的镍锰酸锂LiNi0.5Mn1.5O4正极材料粉末。该SiO2包覆的镍锰酸锂LiNi0.5Mn1.5O4正极材料在循环50次后比容量保持保持率为88.9％，极大提高了镍锰酸锂LiNi0.5Mn1.5O4正极材料的循环稳定性能。
1047
0
本发明公开了一种匹配硅碳负极材料锂离子电池的高温高压电解液，包括电解质锂盐、非水有机溶剂和添加剂，其中电解质锂盐包括六氟磷酸锂和二氟硫酸硼酸锂，添加剂包括负极成膜添加剂五氟苯基异氰酸酯和正极成膜添加剂4‑三甲基硅烷基‑3‑戊烯‑2‑酮类化合物。本发明提供的锂离子电池电解液通过混合锂盐和多种添加剂联合使用产生的协同效应，可有效改善硅碳电池在高电压下的常温循环、高温循环和高温储存性能。
734
0
本发明公开了一种掺镨铌酸锂晶体及其制备方法，所述掺镨铌酸锂晶体由Li2CO3、Nb2O5、Pr2O3制成；其制备方法为：原料称量后经过烘干、混料后进行烧结；烧结完成后进行提拉生长，最后单畴化、退火，经定向、切割、磨抛工序，得到掺镨为1.3mol%的铌酸锂晶体。本发明的铌酸锂晶体的制备过程中掺杂了镨离子，碳酸锂的使用量提高，由传统配方中Li2CO3与Nb2O5的摩尔比为48.6∶51.4，变成了49.3～49.6∶50.4～50.7；得到掺镨近化学计量比铌酸锂晶体，具有低触发功率，高发光效率且可调谐的特性。
976
0
本发明公开了一种石墨烯基的车用锂离子电池正极材料及其制备方法，包括以下步骤：配置PVP胶液，锂盐，铁盐，氧化石墨烯分散液以及正硅酸乙酯的乙醇溶液的混合溶液，喷雾干燥混合液得到前驱体，烧结前驱体。本发明的通过对Li2FeSiO4生成颗粒大小的控制和石墨烯，碳导电网络的构建增强了材料的导电性，减少了锂离子扩散距离，减小了极化，提升了倍率性能，本发明还通过在Li2FeSiO4表面包覆碳材料和石墨烯，有效的减少了副反应的发生，提升了材料的循环性能，并且材料的安全性能优异。
895
0
本实用新型涉及锂电池检测技术领域，且公开了一种锂电池安全性能检测用检测装置，包括装置主体，所述装置主体的顶部内表面固定插设有玻璃观察板，所述装置主体的内表面固定安装有两个第一伸缩杆，所述滑杆的外表面固定安装有转盘，所述装置主体的内表面固定安装有承接盘，所述装置主体的内表面固定安装有两个弹簧。该锂电池安全性能检测用检测装置，通过转动滑杆带动其前端固定连接的转盘转动，带动锂电池转动，锂电池可以实现在装置主体内部旋转，达到方便对侧面进行挤压测试的效果，解决了现有的锂电池检测装置不具备转动结构，不能够对锂电池斜面以及侧面进行挤压，即不能够对侧面进行压力测试的问题。
703
0
一种应用于电动自行车的锂电池，有效的解决了电动自行车上的锂电池受到震动或碰撞时导致锂电池易受到损坏的问题；包括锂电池本体，锂电池本体上设有连接插口，锂电池本体的上下两端均设有套装在锂电池本体上的上保护装置和下保护装置，锂电池本体的每个侧面均设有梯形的固定块，锂电池本体的四周均设有滑动安装在固定块上的弹性保护外壳，弹性保护外壳上设有多个触发式气囊；本实用新型结构新颖，构思巧妙，其固定板内设有的第一弹簧和直板上的第二弹簧可以提供有效的弹性缓冲外界的撞击和震动，锂电池的电性连接结构保持稳定。
1026
0

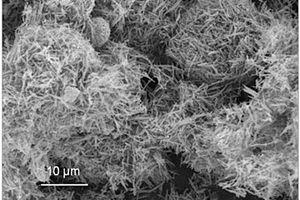

本发明公开了一种多孔花片状锂电池正极材料的制备方法，利用水热法制备多孔花片状锂电池正极，该制备方法简单，相比于需要高真空条件或者高温条件制备纳米花片结构的方法，该技术没有真空度要求，不需要高温条件，能够显著降低制备成本，而且该技术还具有对设备要求不高，反应物容易得到，制备温度较低，反应条件易控制等优点。本发明制备的多孔花片状锂电池正极材料，直接在集流体上进行生长，保证了电极材料和集流体良好的电接触，后期在锂电池中进行应用时，有助于锂电池性能的提高。本发明制备出的多孔花片状锂电池正极材料具有优于硫化亚铜薄膜的比表面积和充放电性能，可有效提高锂电池的性能。
727
0
本发明涉及一种锂离子电池锰基复合正极材料及其制备方法，属于锂离子电池技术领域。本发明的锂离子电池锰基复合正极材料，包括以下步骤：将锰基正极材料制备前驱体、修饰体和锂盐混合均匀，然后在750～950℃烧结6～15h，即得；所述修饰体为稀土元素的盐；所述修饰体与锰基正极材料制备前驱体的摩尔比为0.01～1:1。本发明的锂离子电池锰基复合正极材料，能减缓高电压下材料表面锰元素的溶解，有效提高锂电池的比容量和循环稳定性，为实现锂电池规模化市场应用奠定基础。
中冶有色为您提供最新的河南有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
