北京有色金属湿法冶金技术理论与应用

回收废旧三元动力电池电芯中有价金属的工艺 589

 0

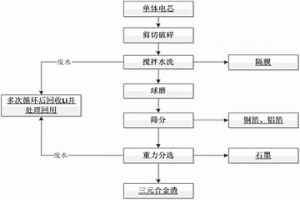

本发明公开了一种回收废旧三元动力电池电芯中有价金属的工艺。该工艺包括以下步骤：(1)电芯在水保护下进行剪切破碎，使电解液进入水中；(2)电芯碎片在水槽中洗涤以除去隔膜，并进一步洗涤去除残留的电解液；(3)水洗后的电芯碎片过滤后经球磨使三元材料、石墨与铜箔、铝箔分离；(4)采用筛网筛分出铜箔、铝箔；筛下物经摇床重力分选除去石墨，得到三元合金渣；(5)剪切破碎和洗涤所用的水多次循环后采用沉淀法分离出锂，再送至水处理厂处理回用。本发明利用动力电池中三元材料及其他组分的物理性质差异，采用环境友好的物理分选工艺，将有用组分一一分离，同时将电解液一并处理，实现三元动力电池中所有有价金属元素的全部回收。

中相富集铁的液-液-液三相萃取分离方法 877

 0

本发明涉及金属离子萃取分离技术领域,具体地,本发明涉及一种中相富集铁的液-液-液三相萃取分离方法。所述方法包括以下步骤:1)将铁离子的水溶液中的Fe3+铁离子还原为Fe2+;2)向步骤1)得到的溶液中依次加入邻菲哕啉、水溶性高分子聚合物和无机强电解质盐,充分混匀,得到混合溶液,其中邻菲哕啉与Fe2+的摩尔比为3～8∶1;3)将步骤2)得到的混合溶液的pH调至1.0～6.0,然后加入与水不互溶的有机试剂,充分混合、静置、离心,得到上、中、下三层共存的三相体系,邻菲哕啉与铁离子的配合物进入水溶性高分子聚合物所在的中层水相中,从而实现中相富集铁的液-液-液三相萃取和分离。本发明方法实现目标金属与铁的高度分离。

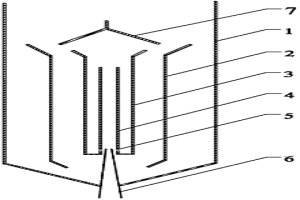

气升式空气搅拌多次层循环萃取装置及方法 832

 0

本发明涉及一种气升式空气搅拌多次层循环萃取装置及方法。所述装置包括外管、外中心管及内中心管，所述外管与外中心管之间安装有内管。所述方法首先在萃取装置中加入待萃取混合液，然后加入轻相；开始通气后，内中心管内产生气泡，两中心管间进行轻相被吸下的小循环，同时轻相被破碎；随后内外管内液体陆续开始参与循环，轻相被进一步破碎；一段时间后，轻相液滴与混合液相完全混合，形成稳定多次层循环。本发明特别适用于油水相比小于1∶1000的悬殊相比易乳化体系将轻相均匀地分散在重相的过程中，可在两相界面清晰的情况下连续操作，避免乳化现象，设备投资小，易操作，动力消耗低，对溶液的剪切力小，有利于保持生物大分子的活性。

转筒混合萃取装置及萃取方法 808

 0

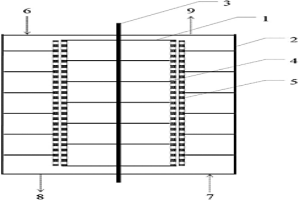

本发明涉及一种转筒混合萃取装置及萃取方法。所述装置包括固定的外筒及内筒；所述内筒可沿转轴旋转，外筒及内筒间的缝隙很小。设备运行时，外筒固定，内筒沿转轴方向旋转，二者相对运动。萃取时，首先开动基座内的电机，带动转轴旋转，内筒旋转；重相从重相入口进入，轻相从轻相入口进入；当内筒壁小孔和外筒壁小孔相对时，重相下降，轻相上升，二者均被剪切、破碎；孔不相对时，轻重相不能通过孔流动；一段时间后，被剪切后的轻相液滴与重相液滴完全混合，进行萃取。该萃取装置特别适用于悬殊相比易乳化体系，可在两相界面清晰的情况下实现短时间均匀混合，完成萃取。

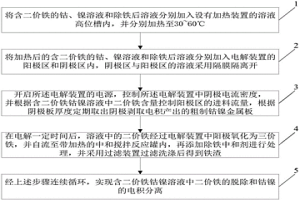

分离溶液中二价铁和钴镍的方法 574

 0

本发明公开了一种分离溶液中二价铁和钴镍的方法，将含二价铁的钴、镍溶液和除铁后溶液分别加入设有加热装置的溶液高位槽内；将加热后的溶液分别加入电解装置的阳极区和阴极区内；开启电解装置的电源，控制所述电解装置中阴极电流密度，并根据含二价铁钴镍溶液中二价铁含量控制阳极区的进料流量，根据阴极板厚度定期取出阴极剥取电积产出的粗制钴镍金属板；在电解一定时间后，溶液中的二价铁经过电解装置中阳极氧化为三价铁，并自流至带加热的中和搅拌反应罐内，采用过滤装置过滤洗涤后得到铁渣，实现含二价铁钴镍溶液中二价铁的脱除和钴镍的电积分离。该方法不需要消耗氧化剂和钴镍中和剂，而且充分利用电能，钴镍损失率低，产品钴镍含量高。

从包含锂的二次电池废料中提取锂的方法 798

 0

本发明提供一种从包含锂的二次电池废料中提取锂的方法，所述方法包括如下步骤：将包含锂的二次电池废料与酸进行混合后进行水热反应；将反应后得到的悬浮液过滤，得到包含锂离子的溶液和固体产物；其中，水热反应的温度为80‑220℃，反应时间为1‑60h，所述反应后得到的悬浮液的pH 为3‑7.5。所述方法绿色高效，流程短，能耗低，成本低，无二次污染，无需三废处理，易于产业化。

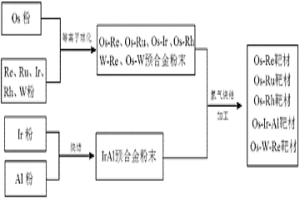

用于大电流密度M型阴极敷膜的合金靶材制备方法 996

 0

本发明公开了属于合金靶材制备技术领域的一种用于大电流密度M型阴极敷膜的合金靶材制备方法。在对原料粉末提纯的基础上，利用等离子体球化技术制备OsRe、OsRu、OsIr、OsRh、OsW、WRe等预合金粉末，有助于获得高纯和高均匀的靶材。合金均匀性提高有助于阴极发射稳定性改善。采用真空烧结制备结构稳定的中间合金粉末，有效抑制合金烧结时铝的挥发，可稳定合金成分并提高靶材均匀性。采用多段氢气烧结工艺，获得高致密度的锇合金靶材。本发明研制的锇合金系列靶材具有高纯、高致密、高均匀的特点，同时可通过调整组元及其含量，满足M型阴极大电流发射的要求。

铁浴熔融还原炼铁喷吹用预还原铁矿粉的制备方法 675

 0

本发明公开了一种铁浴熔融还原炼铁喷吹用预还原铁矿粉的制备方法，属于炼铁新工艺技术领域，解决了现有铁浴熔融还原炼铁的预还原率低的问题。制备方法包括：步骤S1、将粉状碳质还原剂与铁矿粉按照碳氧摩尔比0.2～0.7：1混匀，得到粒度小于8mm的混合粉粒；步骤S2、混合粉粒放在密闭式钢带加热炉内间接加热还原，炉内温度900～1100℃，混合粉粒在炉内预热段及加热段停留时间10min～100min，得到铁浴熔融还原炼铁喷吹用预还原铁矿粉。本发明的方法吨铁煤耗低，减碳效果显著。

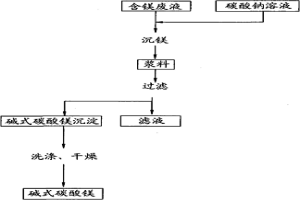

从含镁废液中回收镁的方法 615

 0

本发明公开了一种从含镁废液中回收镁的方法,包括以下步骤:A)将含镁废液与碳酸钠混合进行沉镁,得到含有碱式碳酸镁沉淀和硫酸钠的浆料;B)过滤所述浆料,分别得到碱式碳酸镁沉淀和滤液;和C)对上述碱式碳酸镁沉淀进行洗涤、干燥,得到碱式碳酸镁。根据该方法,能够从含镁废液中高效地回收镁元素以制备碱式碳酸镁,且利用成本相对较低的碳酸钠和含镁废液,整个方法的成本相对较低且方法简单易行,提出了与传统从含镁废液中回收镁的方法完全不同的新的方法。

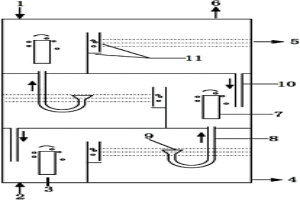

空气搅拌立式多级混合澄清萃取装置及萃取方法 674

 0

本发明公开了一种空气搅拌立式多级混合澄清萃取装置。所述装置由3～30级萃取槽自下而上交错堆垛串联而成，每级萃取槽分为混合槽和澄清槽，且各级混合槽和澄清槽左右交替排序。所述混合槽内设有空气搅拌器。所述萃取方法为：首先由进气口通入空气，重相从重相入口进入，轻相从轻相入口进入，重相下降，轻相上升，二者在混合槽均被剪切、破碎，被剪切后的轻相液滴与重相液滴完全混合，进行萃取，当液面高于隔板时，轻重相的混合液进入澄清池静置分相，轻相溢入导管，由气体带到后一级混合槽，重相流入前一级混合槽；如此往复，完成多级萃取；该萃取装置特别适用于悬殊相比易乳化体系，可在两相界面清晰的情况下实现均匀混合，完成萃取。

从含镁废液中回收镁的方法 566

 0

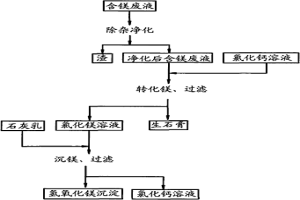

本发明公开了一种从含镁废液中回收镁的方法,包括:A)将含镁废液与氯化钙溶液混合进行转化镁反应,待反应结束后对混合液进行过滤,得到生石膏以及氯化镁溶液;B)用石灰乳对所述氯化镁溶液进行沉镁反应,待反应结束后对沉镁后混合液进行过滤,得到氢氧化镁沉淀和稀氯化钙溶液;和C)对所述氢氧化镁沉淀进行洗涤、干燥,得到氢氧化镁。根据本发明的从含镁废液中回收镁的方法,能以极其廉价的原料从含镁废液中回收镁,且不会对环境造成再次污染。

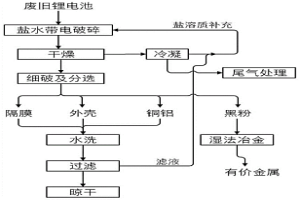

废旧锂离子电池的破碎方法及系统 640

 0

本发明涉及一种废旧锂离子电池的破碎方法及系统。本发明提供一种废旧锂离子电池的破碎方法，具体为在金属盐水溶液中进行电池破碎的方法。所用的金属盐水溶液中的金属盐种类为一种或两种以上的组合，上述金属盐中金属元素种类选自被处理的锂离子电池中包含的金属元素。锂离子电池在上述盐溶液中进行破碎时，放电和破碎同时进行。

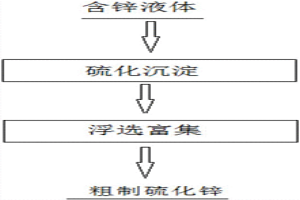

从含锌溶液中富集锌的方法 983

 0

本发明公开了一种从含锌溶液中富集锌的方法。该方法包括以下步骤：S1，向含锌溶液中加入硫化剂进行硫化沉淀；以及S2，沉淀生成后，采用浮选的方式富集得到粗制硫化锌。应用本发明的技术方案，先采用硫化剂对含锌溶液中的锌进行沉淀，沉淀后采用浮选的方式富集得到粗制硫化锌，本方法操作简单且安全，成本低廉，不外引入金属离子，环境友好。

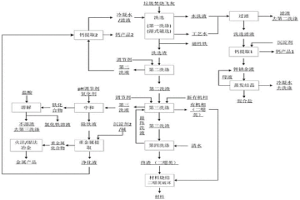

垃圾焚烧飞灰的资源化利用方法 673

 0

本发明属于垃圾焚烧飞灰处理技术领域，尤其涉及一种垃圾焚烧飞灰的资源化利用方法。本发明提供的方法首先经过洗选能够将垃圾焚烧飞灰中的可溶盐与磁性物质同步分离，在pH值为6.5～8.0时对所述洗选渣进行第二洗涤，在pH值为0.6～1.5时对第二洗涤渣进行第三洗涤。通过控制不同pH值进行分步洗涤，将垃圾飞灰中各可提取组分分别集中在不同段洗液中。本发明对洗选滤液进行钙盐与工业盐提取，对第二洗液与第三洗液进行钙与重金属提取，终渣通过高温烧结后用于建材制备的替代原料或直接制备成建材，同时二噁英在高温处理时被彻底分解。本发明提供的方法实现了对垃圾飞灰完全资源化。

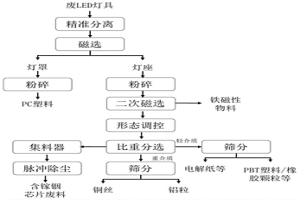

废旧LED灯具的回收处理方法及系统 883

 0

本发明公开一种废旧LED灯具的回收处理方法及系统，灯具的回收处理方法包括：精准分离：将塑料灯罩与灯座的结合处分开；磁选：得到无磁性的塑料灯罩与带磁性的灯座；粉碎：将带磁性的灯座剪切粉碎；对灯座混合物料进一步做分离处理。灯具的回收处理系统包括撕碎设备、磁选设备、粉碎设备和灯座回收处理设备；撕碎设备的出料口通过传送带与磁选设备连接，从磁选设备传输出的物料通过传送带传送入粉碎设备中，粉碎设备的出料口通过传送带将物料传送到灯座回收处理设备中。本发明处理回收废旧LED灯泡的方法及系统自动化程度高、兼容性好，可实现金属及塑料的高效回收，且过程中无废水废气产生，绿色环保，适合工业化生产。

废旧锂离子电池中有价金属的回收方法 987

 0

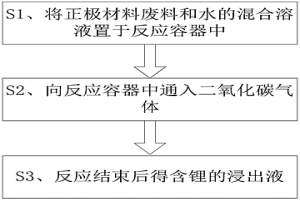

本发明提供一种废旧锂离子电池中有价金属的回收方法，所述方法包括如下步骤：S1、将正极材料废料和水的混合溶液置于反应容器中；S2、向所述反应容器中通入二氧化碳气体以使所述正极材料废料与二氧化碳进行反应；S3、反应结束后得含锂的浸出液；其中，所述浸出液的溶质包含锂的碳酸盐。该方法操作步骤简单，设备属于常规设备，在操作过程中，二氧化碳是主要的耗材，不使用其它酸碱，操作成本低廉，不产生废水，得到的锂盐产品纯度高。在浸出过程中，除锂外的金属离子基本不浸出；而从浸出液中制备锂盐的过程中，只需要加热就可以获得锂盐产品，无需额外的沉淀剂，因此可以有效地解决控盐和废水处理的问题。

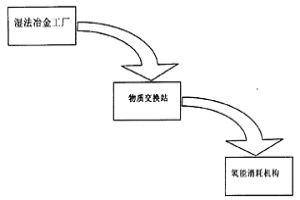

以高比表面积金属为载体的氢能循环方法 562

 0

以高比表面积金属为载体的氢能循环系统,包括下列步骤:(1)利用现有的湿法冶炼技术将金属氢氧化物制备成高比表面积的储能金属,实现电能的储存;(2)利用物质交换站实现储能金属与废物的交换;(3)再将高比表面积金属与水反应,在催化剂的存在下,生成废物与氢气,其中的氢气供氢能消耗机构使用,上述的高比表面积金属为第II主族、第III主族、第IV主族金属或其合金,如金属铝或其合金、金属镁或其合金。本发明为绿色环保,安全高效的能量转换方法,可以作为氢源汽车、燃料电池或其他能量转换系统的配套装置。

处理净化钴渣的工艺方法 643

 0

本发明公开了一种处理净化钴渣的工艺方法，锌精矿经硫酸化焙烧和浸出后,铜、镉、镍、钴、砷、锑、铁等杂质进入中性浸出液，其中钴是一种难以除去的杂质，本发明所针对的净化钴渣是经过有机物除钴后所得到的渣。经过本工艺方法的处理后，锌、钴的回收率可分别达到95%、90%以上。首先将湿法炼锌净化工序产出的净化钴渣进行第一段浸出，采取方法为酸浸—水洗，锌的浸出率可以达到95%以上，浓缩后的锌溶液进入锌电积工序。对一段浸出渣进行第二段浸出，采取烘干—加温酸浸的方法，钴的浸出率可以达到90%以上。

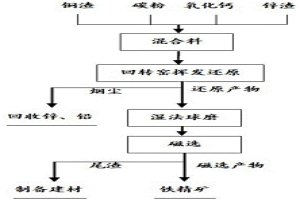

铜渣和锌渣协同处理的方法 903

 0

一种铜渣和锌渣协同处理的方法，属于工业废渣资源化利用技术领域，包括以下步骤：A、将铜渣、锌渣、碳粉和氧化钙混合得到混合料。B、将所述混合料通过圆盘给料机送入回转窑进行高温还原和挥发，得到烟尘和还原产物。C、将烟尘进行湿法回收锌和铅。D、还原产物经过磨细后送磁选回收铁，得到尾渣和铁精矿。E、将所述尾渣制备建材，铁精矿外售。本发明可以做到区域化铜渣和锌渣协同处理，既可以挥发回收锌、铅，又可以深度还原回收铁元素，回收有价元素后的尾渣进行建材化利用，可以实现尾渣的全组分利用，并且在铜渣和锌渣两种固废的协同作用下，还原温度相对较低。

利用微生物从矿石中提取天然矿物质和微量元素的方法 995

 0

一种利用微生物从矿石中提取天然矿物质和微量元素的方法，利用微生物对金属元素特定的嗜食性，获取单一天然矿物质和微量元素浓缩液，然后将浓缩液用高强电磁场5处理，获得较高的能量，形成活化浓缩液。本发明采用微生物湿法浸提和高强磁场活化处理相结合，利用微生物对矿石中的矿物质天生的生物化学氧化能力，将矿物质从矿石中有选择性的提取出来，高强磁场使矿物质浓缩液内部呈顺磁结构，矿物质浓缩液中的阴阳离子由无规则的排列，变成线性排列结构，这种线性排列结构，能态较高，活性大。本发明活化浓缩液可广泛应用于饮用水、食品、饮料、医疗、保健、美容、化妆、酿酒、农业及种植业、生态养殖、宠物用品、健康饮用水及污水处理等。

大型弧线振动筛 1039

 0

本发明是一种大型湿法脱水、脱介筛分设备, 采用 曲轴连杆机构、摆杆机构实现组合式聚氨酯橡胶筛面大振幅、 大振动强度、较低频率的波浪式弧线运动, 整体筛面的运动是由 各单块聚氨酯橡胶筛板与下方对应的两根摆动轴形成近似平 行四杆机构来保证实现的, 前后各相邻筛板做相对运动, 使整个 筛面在工作过程中处于动力学平衡状态。筛分机工作过程中, 筛面振动而筛箱和机架不参与振动。筛分面积 12～100m2, 单台弧线筛处理能力 : 筛孔尺寸以0.5mm脱 水分级时为60～1000T/H。是世界上最大的脱水、脱介筛 分设备。

烧结配加炼钢污泥的处理工艺方法 899

 0

本发明公开了一种烧结配加炼钢污泥的处理工艺方法，以铁矿粉和炼钢污泥为主原料，以石灰石，白云石为熔剂，以焦粉和煤粉为燃料，以炼钢废水和清水为加入的水分，采用加入底滤泥和污泥浆的方式加入炼钢污泥到烧结工序中，得到的烧结矿的冶金性能为烧结矿的软化开始温度可达到1210℃，软化温度为110℃，还原性可达78％，低温还原粉化也为63％。该方法有提高污泥利用率，充分利用污泥处理过程的水，减少清水的使用量，节省水资源，降低烧结生产成本，提高烧结透气性，提高产量等优点；生产得到的烧结矿软熔性能、还原性和低温还原粉化，符合高炉入炉要求；污泥处理成本低，节约水资源且避免了炼钢污泥对环境的污染，精简了工艺，有着巨大的商业潜在价值。

基于蓝宝石晶片-氮化硼薄膜的光纤F-P高温传感器及制备方法和温度传感装置 753

 0

本发明提出了一种基于蓝宝石晶片‑氮化硼薄膜的光纤F‑P高温传感器，蓝宝石光纤插在陶瓷插芯中，陶瓷插芯的端面粘贴有蓝宝石晶片‑氮化硼薄膜，贴有蓝宝石晶片‑氮化硼薄膜的陶瓷插芯插在一个陶瓷套管中，然后在陶瓷套管的另一端插入另一个没有贴蓝宝石晶片‑氮化硼薄膜的陶瓷插芯，形成“陶瓷插芯‑蓝宝石晶片‑氮化硼薄膜‑陶瓷插芯”结构；蓝宝石光纤与陶瓷插芯之间通过高温陶瓷胶粘连，陶瓷插芯与陶瓷套管之间通过高温陶瓷胶粘连；当外界环境温度变化时，蓝宝石晶片‑氮化硼薄膜的厚度和折射率发生变化，使得F‑P干涉的光程差改变，进而引起干涉光谱信号的漂移，根据干涉光谱的变化情况实现温度的检测。本发明解决现有蓝宝石光纤F‑P高温传感器的灵敏度较低、光纤端头和蓝宝石晶片易受到高温胶、灰尘等污染的问题，在航空、航天和冶金工业等领域中有着广阔的应用前景。

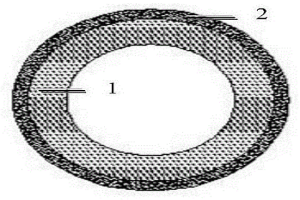

梯度复合铁铝基金属间化合物微孔滤材及其制备方法 776

 0

本发明公开一种梯度复合Fe‑Al金属间化合物微孔滤材及其制备方法，本发明涉及粉末冶金制备领域。针对现有技术中由于工艺局限很难制备具有耐高温腐蚀性的Fe‑Al滤材，本发明提供一种梯度复合Fe‑Al金属间化合物微孔滤材，其特征在于，该梯度复合Fe‑Al金属间化合物微孔滤材包括基体骨架和在基体骨架外面的表面过滤膜，其中：基体骨架是经压制烧结过的预合金化的Fe‑Al金属间化合物粉末，表面过滤膜是经在所述基体骨架外表面涂覆后二次烧结过的粘结剂、水和预合金化的Fe‑Al金属间化合物粉末的混合物。由此实现高精度、大通量、低阻降、良好反吹再生特性、高强度、耐高温腐蚀的梯度复合Fe‑Al金属间化合物微孔滤材。

铁铝基金属间化合物滤芯及其制备方法 898

 0

本发明公开一种Fe‑Al金属间化合物滤芯及其制备方法，涉及粉末冶金及过滤技术领域。针对现有技术中使用纤维毡为过滤层会降低过滤器的稳定可靠性的缺陷，本发明提供一种Fe‑Al金属间化合物滤芯，其包括：至少两节滤芯部件以及将至少两节滤芯部件横向焊接连接的加强筋，滤芯部件包括至少两段Fe‑Al金属间化合物滤芯粉末管和将至少两段Fe‑Al金属间化合物粉末管首尾焊接连接的连接件；至少两段Fe‑Al金属间化合物粉末管包括基体骨架和在基体骨架外面的表面过滤膜，基体骨架是经压制烧结过的预合金化的Fe‑Al金属间化合物粉末。本发明保证了滤芯具有高精度、大通量、低流通阻力、良好反洗再生性能与优异整体结构强度的优点。

镍基甲烷二氧化碳重整制氢催化剂的制备方法 966

 0

本申请提出一种镍基甲烷二氧化碳重整制氢催化剂的制备方法，采用铁基钙钛矿机构金属氧化物为机体，采用改进的溶胶凝胶的方法合成钙钛矿结构金属氧化物材料；为实现特异性催化剂晶面定向重构的目的，本发明采用自然析出定向结晶的方法还原单质镍为催化剂及活性位点中心，合成了镍包覆的LSFM钙钛矿结构金属氧化物材料。该发明创造实施后将极大的减少煤炭资源的使用，达到节能减排的效果，助力实现钢铁生产流程的绿色化，推动氢冶金的发展。

高纯相活性莫来石及其制备方法 719

 0

本发明提供一种高纯相活性莫来石及其制备方法。本发明以中低品位耐火铝矾土矿为原料，依次经过原矿分级、两步均化、组分配料、浆体超细化、高效纯化除杂、高压隔膜压滤、真空塑化挤出、干燥、莫来石化煅烧及莫来石活化等生产工艺，制备出矾土基高纯相活性莫来石。本发明使杂质含量高的中低品位铝矾土的利用成为可能，实现了铝矾土矿合理高效使用，烧成温度低、产品质量可控；所制备的产物活性高、组成结构均一，晶相中仅有莫来石相，可有效促进烧结，提高Al₂O₃‑SiO₂系耐火材料制品在不同温度下的结合强度和致密性，进而形成优越的耐磨、抗侵蚀及力学性能，广泛应用于冶金、水泥、电力、石化、节能环保等领域高温装备材料中。

移动式集成烟气净化装置 836

 0

本发明公开了一种属于烟气净化领域的移动式集成烟气净化装置，该装置包括运行台车和设置在运行台车上的烟气净化系统，其能够移动到需要烟气净化的排烟管道旁并与排烟管道连接进行烟气净化，可以应用于电厂、冶金企业烧结脱硫、城市燃煤供热以及其他行业如石油、石化、机械、化工和军事的燃煤、动力或供热系统的烟气净化，可根据锅炉大小或烧结机占地面积来设计本发明装置的大小。该移动式集成烟气净化装置将脱硫设备、脱氟化氢和脱氯化氢设备以及除尘设备集成于同一辆运行台车上，可节省占地面积，减少维护费用，增加设备利用率。该装置可方便简单有效地实施，用于小型需脱硫系统、中小型城市燃煤供热系统脱硫和各种系统的现场测评。

移动式模块化烟气净化装置 1053

 0

本发明公开了一种属于烟气净化领域的移动式模块化烟气净化装置，其包括：多辆运行台车以及分开置于所述多辆运行台车上的烟气净化模块，该装置能够移动到需要烟气净化的排烟管道旁并与所述排烟管道连接进行烟气净化，可以应用于电厂系统、冶金企业烧结脱硫系统、城市燃煤供热系统以及其他行业如石油、石化、机械、化工和军事的燃煤、动力或供热系统的烟气净化，可根据锅炉大小或烧结机占地面积来设计本发明装置的大小。采用本发明的装置可以解决无地可建的窘境，也可避免场地浪费，利用率高，可方便简单有效地实施，用于小型需脱硫系统、中小型城市燃煤供热系统脱硫和各种系统的现场测评。

带式烧结机的烧结矿显热及烧结烟气余热综合利用系统 1019

 0

本发明涉及一种带式烧结机的烧结矿显热及烧结烟气余热综合利用系统，属于冶金制造节能减排技术领域。该综合利用系统包括烧结机、破碎装置、换热‑冷却装置、中温SCR脱硝塔、余热回收装置、脱硫装置和发电单元等。带式烧结机的第一主抽烟道与第二主抽烟道连通并设有流量比例调节阀；第一路主抽烟气在竖式冷却器内对烧结矿进行换热，换热后同第二路主抽烟气经中温SCR脱硝塔、余热锅炉、干法/半干法脱硫装置等可再引入带式烧结机内并对烧结矿进行热风循环烧结。本发明采用密闭式的竖式冷却器对烧结矿的显热进行回收利用，中温SCR脱硝无需外供煤气补燃加热，脱硫后的烟气可再引入带式烧结机内对烧结矿进行预热，降低了能耗。
