北京有色金属湿法冶金技术理论与应用

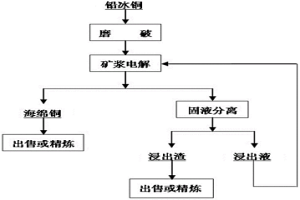

铅冰铜的处理方法 763

 0

本发明公开了一种铅冰铜的处理方法，属于有色金属冶金领域。该方法包括：电解处理：将铅冰铜物料加入电解介质中进行矿浆电解，电解介质为硫酸-氯盐体系或盐酸-硫酸盐体系，电解介质中硫酸浓度为80～200g/L，氯化钠浓度为30～120g/L，氯化铁浓度为3～15g/L，电解的温度为室温至80℃，通入电量为铅冰铜中铅与铜完全浸出所需电量的0.8～1.5倍；电解后回收电积成的海绵铜；固液分离：将电解后浸出的矿浆过滤后进行固液分离得到浸出液和含有铅及贵金属的浸出渣，回收浸出渣，将浸出液返回矿浆电解液循环利用。本发明对铅冰铜的矿浆电解处理方法，全程湿法，工艺简单，无外排污染物，不仅成本低，便于中小型铅冶炼企业实施，而且环保效果好。

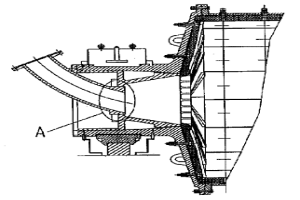

湿式球磨机入口径向密封装置 698

 0

一种湿式球磨机入口径向密封装置,在活动筒体入口处径向连接中空给料轴,活动筒体入口与中空给料轴之间有密封圈,其中空给料轴环向有一凸缘,活动筒体的边缘是环形槽,中空给料轴的凸缘嵌入活动筒体的环形槽内,形成迷宫式结构,在迷宫式结构的缝隙中填充入V型弹性密封圈,该密封圈的轴向剖面呈V型,V型弹性密封圈中央呈V型凹陷,有三个密封面,底部平面与中空给料轴体密封,V型两侧面与迷宫缝隙两面密封。本发明耐腐蚀、制造成本很低增大了密封面的面积,防止湿式球磨机筒体内的浆液向外部泄漏,是一种适用于制备矿石粉浆液、固体块状、粒状矿石制备矿石粉的湿式球磨机密封装置,如矿山、冶金、建筑材料制造和电站湿法脱硫等制粉系统。

低钠亚微米煅烧氧化铝的制备方法 849

 0

本发明涉及一种低钠亚微米α‑氧化铝的制备方法，其特征在于制备过程采用工业氧化铝为原料，所述的工业氧化铝，为拜耳法生产的冶金级氢氧化铝经悬浮焙烧炉在1100‑1300℃闪速焙烧后得到的工业氧化铝，其主晶相为γ相，BET比表面积为60‑100m2/g，氧化钠含量小于0.5%（wt%），氧化铁含量小于0.015%（wt%），二氧化硅含量小于0.015%（wt%）；将该工业氧化铝与纯水、晶形调整剂共同配制成浆料，经过湿法除杂处理得到湿氧化铝，最后进行煅烧，得到低钠亚微米晶的α‑氧化铝产品，经过搅拌磨、陶瓷球磨机或砂磨机研磨分散后得到低钠的亚微米α‑氧化铝粉体。

利用钛矿生产富钛料的方法 978

 0

本发明公开了一种利用钛矿资源生产富钛料的方法,本发明能有效回收利用钒钛磁铁矿表内矿、表外矿和风化矿中各种有价元素。本发明的技术方案为:钒钛磁铁矿经预选抛尾或风化矿洗矿后再经磁化焙烧阶段磨选,使脉石矿物分离得钛铁精矿,或者此钛铁精矿和钒钛铁精矿按一定比例混合后配加粘结剂和碳质还原剂混匀后造球团进行预还原或直接入炉,在电高炉或矿热炉冶炼生产的高钛渣和半钢,合金铁水经双联法吹钒铬,所得含钒铬的钢渣用湿法提取分离钒铬,而高钛渣进入钛渣的火法冶金选矿过程,生产出人造金红石和微晶玻璃。人造金红石富钛料和煤细磨按一定比例混合后配加粘结剂制成含碳钛粒,在焙烧炉内焙烧冷却后,筛分分级成+0.3mm～-1.4mm粒级含碳金红石富钛料。

初选渣钢的提纯方法 708

 0

本发明公开了一种初选渣钢的提纯方法,属于冶金工业固废综合利用与技术领域,尤其涉及渣钢综合处理利用领域。该方法主要包括干法自磨系统、湿法球磨系统、湿式磁选系统和尾泥处理系统,生产产品为:用于炼钢的品位>90%的优质豆钢和品位>85%的优质块钢、用于炼铁的品位>65%的铁精粉以及用作免烧砖原料的尾渣泥料和尾渣泥饼。该发明结合干法和湿法两种渣钢处理技术的优点,实现了对粒径0-300MM初选渣钢的连续处理及规模化生产,工艺简单实用,清洁环保,投资和运行成本较低,实现了初选渣钢的高附加值利用,充分体现了钢铁工业“清洁生产”与“循环经济”理念。

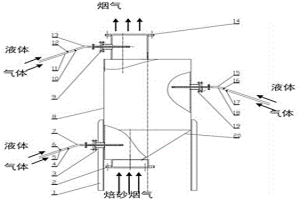

水淬焙砂回收烟尘的捕尘器 762

 0

本实用新型公开了一种水淬焙砂回收烟尘的捕尘器，包括耐腐蚀箱体、多重复合喷淋系统、焙砂烟气入口、烟气出口。耐腐蚀箱体由圆台扩张段和方形水平段组成；圆台扩张段内设导流槽，焙砂烟气入口位于圆台扩张段下部；烟气出口位于方形水平段上部。多重复合喷淋系统包括气液管路和复合喷嘴，由上至下分别位于烟气出口、方形水平段和圆台扩张段。本实用新型所设计的捕尘器成本低、工艺适应性好，有效解决了湿法冶金焙砂水淬过程中难以低成本高效捕集回收烟尘中有价金属的难题。

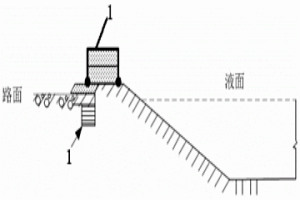

防止溶液池泄露装置 973

 0

本实用新型涉及一种防止溶液池泄露装置，属于湿法冶金领域。为领域，所述装置包括：HDPE膜(1)、填充部、增高防固部(2)；沿溶液池坝顶外围向下开设沟槽，沟槽侧壁及底部铺设HDPE膜(1)，HDPE膜(1)上铺设填充部，所述填充部填充高度略低于溶液池坝顶，填充部上方设有封口部，封口部顶部与溶液池坝顶平齐；所述增高防固部(2)四周包裹HDPE膜(1)，增高防固部(2)底部一端压在溶液池坝顶上方，另一端压在填充部上方，增高防固部(2)底部HDPE膜(1)与溶液池坝顶通过焊接方式固定。本实用新型有益效果为：快速地加高溶液池，增加溶液池库容，防止出现溶液溢出的环保事故。

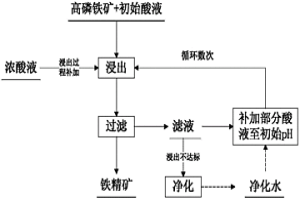

酸浸脱除高磷铁矿中的磷及酸液循环利用的方法 941

 0

本发明涉及一种酸浸脱除高磷铁矿中的磷及酸液循环利用的方法，属于湿法冶金领域。其特征包括以下：将高磷铁矿经过细磨筛分后，与一定浓度的酸液混合，保持合适的搅拌速度进行浸出反应。反应结束后，对酸矿悬浊液进行固液分离操作。滤渣中磷含量检测合格后直接进入钢铁生产流程，滤液补充部分浓酸恢复至初始酸度后，循环利用此滤液浸出新料。当滤液达到循环极限时，脱磷率已经不能满足生产要求，对滤液进行净化处理，净化溶液可直排或者回用于酸浸脱磷流程。该方法操作简单，脱磷效率高，能得到品质合格的铁矿，而且可以循环利用废酸液，减少酸液净化次数，节省成本，保护环境。

锰酸锂废旧电池正极材料的清洁回收方法 675

 0

本发明提供一种锰酸锂废旧电池正极材料的清洁回收方法，所述清洁回收方法包括如下步骤：(1)锰酸锂废旧电池正极材料经分离铝箔、干燥、球磨、分离粘结剂和分离碳后，得到含锰和锂的混合物料；(2)所述混合物料经氢氧化钾溶液进行氧化浸出，得到混合浆料；所述混合浆料经降温和固液分离，得到高锰酸钾晶体和分离液；(3)向所述分离液中通入二氧化碳或混合分离液和碳酸钾，固液分离，得到碳酸锂。该方法操作简单，经过湿法冶金方法处理后可获得合成锰酸锂的原料Li2CO3，可重新合成电池级锰酸锂，同时得到高锰酸钾副产品，浸出液可循环用于浸出锰酸锂电池正极材料，整个过程无污染物排放，是一种清洁的废旧电池回收方法。

通过重金属吸附材料实现铜和钾分离、富集、提纯的方法 1002

 0

本发明属于湿法冶金及工业水处理领域的重金属离子分离，具体涉及一种重金属吸附材料将铜、钾离子分离、富集、提纯的技术，解决了铜和钾分离、富集、提纯的问题。目前公知的重金属污废水处理方法有化学沉淀法、氧化还原法、或离子交换等，但这些方法都存在对水中重金属离子的去除效率不高，且成本高等缺陷。针对现有技术存在的缺陷，依据一种新型重金属吸附材料对铜明显的选择吸附性的优点。本发明重要的技术方案及要点是将填充了重金属吸附材料的连续吸附交换设备对S2中所述的酸浸溶液通过S4和S5所述的操作，最终得到铜的富集液，从而达到铜钾分离的效果。

活化金属尾矿的方法 807

 0

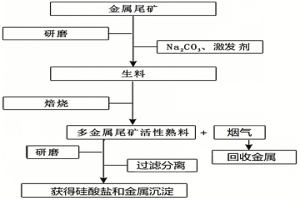

本发明涉及一种活化金属尾矿的方法，包括如下步骤：将金属尾矿研磨至200～250目的金属尾矿粉；加入Na₂CO₃及激发剂后，混合均匀，制得金属尾矿混合生料；在常压下进行焙烧，得到焙烧活性熟料和烟气；焙烧活性熟料通过磁选回收铁，剩下物料用(NH₄)₂SO₄‑HCl溶液浸出，获得硅酸盐溶液和铝、锌或铜金属；焙烧后获得的烟气通入水中回收获得汞、铅、镉、铬或砷。本发明方法获得的尾矿活化熟料，不仅是进一步开展湿法冶金的良好原料，而且还能够同时将原尾矿中的铝、硅等主要组分也得到有效分离、回收利用，使得金属尾矿中90％以上的组分得到有效分离回收转化为高附加值产品，实现金属尾矿的资源化高效利用。

铯铷钾萃取分离方法 660

 0

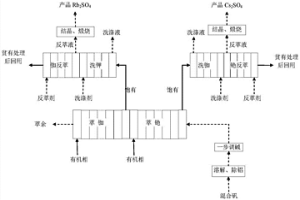

本发明属于湿法冶金领域，具体涉及一种铯铷钾萃取分离的方法；主要包括以下步骤：对含铷铯钾的溶解液一步调碱到碱度为0.8～1.0mol/L；调碱后的溶解液进入铯铷的萃取分离工序，萃取剂为0.5～1.5mol/L的t-BAMBP和260#溶剂油；载铯的饱和有机相经过去离子水洗涤，洗去有机相中的铷；洗铷后有机相进行反萃取，得到铯的反萃液，实现铯铷分离；萃铯的萃余液进行铷钾萃取分离，经过萃铷、洗钾，反萃操作后得到铷的反萃液，实现铷钾分离。本发明和现有技术相比，(1)采用一步调碱，简化铷铯钾萃取工艺；(2)稀释剂260#号溶剂油，毒性小，安全性高；(3)铯铷钾的萃取分离效果好，产品纯度高；铯产品纯度99.9％以上，铷产品纯度99.9％以上。

抑制电积过程中酸雾扩散的产品及方法 615

 0

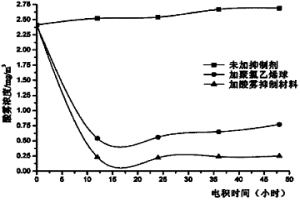

本发明提供了一种抑制电积过程中酸雾扩散的产品，它是在固定化载体上负载室温离子液体制成的，所述室温离子液体为1-癸基-3-甲基咪唑六氟磷酸盐和1-癸基-3-甲基咪唑四氟硼酸盐，所述固定化载体的材料为聚氯乙烯，所述产品为负载了室温离子液体的聚氯乙烯球或聚氯乙烯环。本发明还提供了应用该产品进行酸雾抑制的方法。通过本发明可有效地抑制电积过程中酸雾的产生和扩散，降低电积车间中的酸雾浓度水平，减少了环境污染，有效改善了工人的生产操作环境，降低了车间设备的腐蚀程度。本发明可应用于我国有色金属矿山的湿法冶金开发利用过程中。

洗脱P204萃取剂中Fe3+的方法 738

 0

本发明公开了属于湿法冶金技术领域的一种洗脱P204萃取剂中Fe3+的方法。该方法基于Fe2+与P204萃取剂反应所生成的配合物的稳定性低于Fe3+这一原理，通过加入还原性试剂的方法，达到洗脱中毒萃取剂中Fe3+的目的，洗脱Fe3+的效率可达到80%以上，有效除去了P204萃取剂中的Fe3+。该方法可应用于酸浸法提取石煤中钒的工艺中，结合了Fe3+的P204萃取剂经过该方法处理后，对钒的萃取效率可提高60%以上，实现了萃取剂的再生和循环利用。相比目前工业上使用的浓硫酸除铁法，使用还原剂除铁效率更高，对设备要求低，对环境污染小，值得广泛推广。

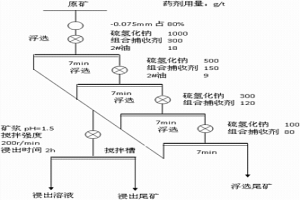

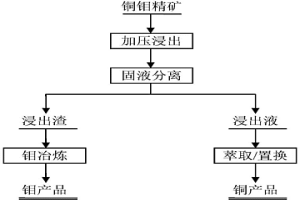

复杂铜钼矿的处理方法 792

 0

本发明公开了一种复杂铜钼矿的处理方法，属于湿法冶金技术领域。所述的方法包括：铜钼矿加入适量硫酸和添加剂进行加压浸出，使铜等浸出进入溶液，而钼仍以硫化钼形式留在浸出渣中。浸出渣经焙烧或加压氧化工艺生产氧化钼等产品，浸出液即硫酸铜溶液经铁粉置换生产海绵铜或萃取生产硫酸铜/电铜等产品。本发明提供一种方便快捷的钼、铜分离的方法，提高了钼精矿的品位，降低产品杂质含量，且综合回收铜。

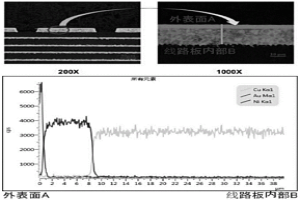

基于超声辅助的废线路板贵金属高效分离回收方法 801

 0

一种超声辅助废线路板贵金属高效分离回收的方法属于湿法冶金领域。基于贵金属在线路板集中存在于表面的特性，通过合理配置浸提液，利用超声空化的辅助作用，开发了室温下贵金属的优先分离技术，实现废线路板中金、铜、镍的高效分离回收。与传统工艺相比，该方法避免了火法工艺过程中粉尘与废气的排放，减少了加热过程，在工业应用上节约大量能源，避免王水法浸出过程NO的污染，金的浸出率可达98.5％以上，尾液可继续循环利用，过程中无二次污染。

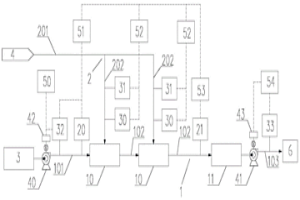

多段浸出系统及多段浸出系统的控制方法 766

 0

本公开涉及湿法冶金技术领域，提出了一种多段浸出系统及多段浸出系统的控制方法。多段浸出系统包括主流道、多个第一浸出槽、第二浸出槽、浸出剂流道、第一pH计、第二pH计、调节阀以及第一流量计，主流道的两端分别连通矿浆贮槽和浸出矿浆接收部；多个第一浸出槽依次设置在主流道上；第二浸出槽设置在主流道上，第二浸出槽接收第一浸出槽内排出的浸出矿浆；浸出剂流道用于将浸出剂送入多个第一浸出槽；第一pH计设置在主流道上；第二pH计设置在主流道上；调节阀设置在浸出剂流道上；第一流量计设置在浸出剂流道上。通过第一pH计和第二pH计获取到的pH值控制浸出剂流量的调节，以此提高多段浸出过程中对pH值的控制精度。

浸出装置 925

 0

本实用新型公开了一种浸出装置，涉及湿法冶金设备技术领域。该浸出装置包括依次串联连接的多级浸出提取机构，每级浸出提取机构均包括搅拌釜和固液分离机构，搅拌釜上设置有待浸出固体进口、固液混合相出口、浸出用液进口和浸出液出口，固液分离机构的进口与固液混合相出口连通；除最后一级外，每级浸出提取机构中固液分离机构的固相出口均与后一级浸出提取机构中的待浸出固体进口连通，以形成固体连续流动通道；由第一级浸出提取机构到最后一级浸出提取机构，后一级浸出提取机构中的浸出液出口均与前一级浸出提取机构中的浸出用液进口连通，以形成液体连续流动通道。通过该浸出装置能够实现连续浸出作业，有效缩短浸出用时，提高浸出效率。

三元复合氧化物惰性阳极的制备方法 996

 0

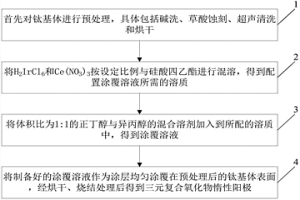

本发明公开了一种三元复合氧化物惰性阳极的制备方法，首先对钛基体进行预处理，具体包括碱洗、草酸蚀刻、超声清洗和烘干；将H2IrCl6和Ce(NO3)3按设定比例与硅酸四乙酯进行混溶，得到配置涂覆溶液所需的溶质；将体积比为1 : 1的正丁醇与异丙醇的混合溶剂加入到所配的溶质中，得到涂覆溶液；将制备好的涂覆溶液作为涂层均匀涂覆在预处理后的钛基体表面，经烘干、烧结处理后得到三元复合氧化物惰性阳极。上述制备方法流程简单，所制得的阳极具有较好的析氧催化活性以及使用寿命，是一种十分具有使用前景的湿法冶金用阳极。

从含砷烟尘中脱除砷的方法 828

 0

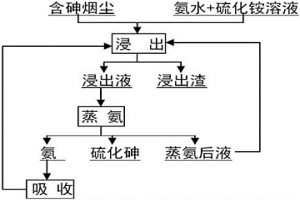

本发明提供一种从含砷烟尘中脱除砷的方法，属于湿法冶金技术领域。该方法先将含砷烟尘用氨水和硫化铵溶液选择性浸出砷，使砷被浸出进入溶液，有价金属则留在渣中。砷浸出液经蒸发脱氨后得到硫化砷沉淀，蒸发产生的氨经吸收后返回砷烟尘的浸出，蒸氨后液亦返回浸出含砷烟尘。本工艺实现了砷的选择性脱除，得到的硫化砷渣相对火法挥发得到的白砷毒性低，浸出用的试剂得到了循环使用，具有工艺流程短、工序少的特点，且满足清洁生产要求。

免拆卸固定床吸附装置 906

 0

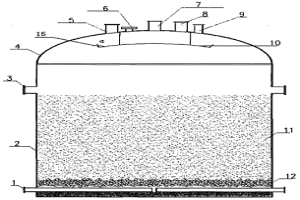

本实用新型涉及一种吸附装置,具体为一种固定床吸附装置。该装置通过在塔体的底部设置下布液管,下布液管的左右两侧开有下布液管进液缝,并在下布液管内插装入筒状可拆卸筛网,可以起到降低树脂泄漏的作用,并且不用移出树脂就可以清洗或更换筛网,减小了树脂损耗,简化了操作。采用球弧形状的液体上分布帽、加装裙边和出液孔可以使得原液、淋洗液等所有液体都能被液体上分布帽收集,然后均匀分布到树脂层,减小了液体的压力,使从进液口进来的液体不会直接冲击到树脂层,起到缓冲的作用。在树脂层下塔底之上铺设多层过滤层,可以提高树脂利用率,并防止树脂进入下布液管。本实用新型应用于离子交换和湿法冶金领域。

难处理金矿生物堆浸预氧化方法 763

 0

本发明涉及湿法冶金领域，具体地，本发明涉及一种难处理金矿生物堆浸预氧化方法。本发明的难处理金矿生物堆浸预氧化方法，包括以下步骤：1）原矿石经破碎后筑堆，将筑堆后的低品位难处理金矿进行喷淋浸出，控制浸出液的温度大于45℃；2）当浸出液pH值低于1.5时，中和浸出液使pH值至1.5～1.9；3）将中和后的浸出液送至生物固定床，通过固定床吸附的嗜酸菌将亚铁氧化为高铁，当溶液氧化还原电位达到850mV以上后，获得高电位氧化液；4）步骤3）所得高电位氧化液循环用于步骤1）的喷淋，直至矿石预氧化完成。本发明工艺简单，过程参数容易控制，有效促进黄铁矿的大量溶解，提高氧化效率，降低生产成本。

从含钒高浓度盐酸溶液中提取钒的方法 701

 0

本发明属于湿法冶金领域，具体地，本发明涉及一种从含钒高浓度盐酸溶液中提取钒的方法。该方法主要包括萃取、反萃、反萃液沉淀煅烧等过程，利用胺类萃取剂和中性萃取剂选择性提取含钒高浓度盐酸溶液中的钒，而溶液中的钙、铝、镁、铬、钛、锰和硅等杂质不被萃取；负载钒的有机相用硫酸溶液、盐酸溶液、氯化钠溶液、氨水溶液或水进行反萃，反萃后的有机相可以返回萃取工序使用；反萃液经沉淀煅烧后可以得到五氧化二钒产品。该工艺可实现从盐酸浓度大于2.5mol/L的溶液中提取钒，钒与钙、铝、镁、铬、钛、锰和硅等杂质分离系数大，工艺流程简单，萃取剂可以循环使用。

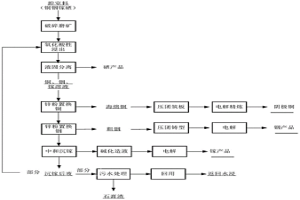

清洁环保的高铟高铁锌精矿综合回收新工艺 849

 0

一种清洁环保的高铟高铁锌精矿综合回收方法，涉及一种以高铟高铁锌精矿为原料，采用湿法冶金方法综合回收锌、铟、铁的方法。其特征在于其综合回收过程是利用还原剂将锌焙砂热酸浸出液中的Fe3+还原为Fe2+；二段分离In/Fe，高铟渣进一步回收铟；In/Fe分离后液采用赤铁矿法除铁，获得可以作为铁精矿利用的铁渣；除铁后液返回中性浸出的过程。本发明的方法，流程简短，锌、铟、铁金属分离彻底，金属回收率高，铁渣实现资源化利用，环境友好。

浓酸二段熟化-气液循环石煤提钒工艺 820

 0

浓酸二段熟化——气液循环石煤提钒工艺属湿法冶金技术领域。本发明主要针对国内石煤提钒工艺长期以来存在转化率低,浪费矿产资源,环境污染严重等问题。本发明采用浓酸二段熟化浸出工艺,通过强化浸出介质在物料内部的浸蚀和扩散作用,极大地改善了石煤提钒的浸出效果,提高了V2O5的浸出率,使难浸石煤矿物的浸出率不小于80%,一般矿的浸出率达到90%以上,同时,做到废水循环利用、石煤尾渣二次利用,实现了石煤提钒生产过程中的清洁环保、石煤资源的充分利用和生产过程的节能降耗。

从废旧印刷线路板中制备高纯氧化铜超细粉体的方法 582

 0

本发明属于电子废弃物资源化技术领域,涉及一种从废旧印刷线路板中制备高纯氧化铜超细粉体的方法。本发明的主要特征在于:机械预处理-湿法冶金-喷雾干燥联合处理技术,其主要步骤为:先对废旧印刷线路板进行机械粉碎处理,再用氨水和双氧水选择性浸出废旧印刷线路板粉碎料中的金属铜,过滤,得到含铜浸出液;将含铜浸出液放入喷雾干燥机的反应容器中,采用喷雾干燥法制备前驱体粉体;最后将所述的前驱体粉体放入马弗炉中煅烧,获得高纯氧化铜超细粉体。本发明方法中采用氨水取代强酸或强碱溶液来选择性浸出废旧印刷线路板粉碎料中的金属铜,从而确保了氧化铜超细粉体的高纯度;该方法工艺简单,无污染;而且能达到电子废弃物资源化利用的目的。

用于萃取车间的防火系统 956

 0

本实用新型涉及一种用于萃取车间的防火系统，属于湿法冶金领域。其包括：火灾探测器、火灾报警控制器、泡沫消防系统、防火分隔水幕系统；所述火灾探测器连接火灾报警控制器，所述火灾报警控制器分别连接泡沫消防系统与防火分隔水幕系统；当发生火灾时，火灾报警控制器/现场值班人员紧急启动泡沫消防系统的同时，防火分隔水幕系统启动，在发生火灾的澄清槽四周及邻近澄清槽靠近该槽的一侧形成防火分隔水幕，防止火灾蔓延有效控制火情。

氰化浸出槽 688

 0

一种氰化浸出槽，涉及一种湿法冶金过程中的三相反应设备，特别是用于黄金氰化浸出的浸出槽。其结构包括浸出槽槽体，位于浸出槽槽体上方的驱动电机和减速机，减速机支架，与减速机联接的、垂直位于浸出槽槽体内的搅拌轴，固定在搅拌轴上的搅拌叶轮；其特征在于其充气装置为若干个水平周向均匀分布、穿入浸出槽槽体下部侧壁的喷射充气器。本实用新型的氰化浸出槽，能有效减少气泡直径小，提高溶解氧量，进而提高金的浸出速率，减少氰化物的消耗，减少空气的消耗，能够在线维护充气系统，减少操作和维护成本。

新型逆流洗涤洗水管道系统 1047

 0

本实用新型属于湿法冶金技术领域，具体涉及一种新型逆流洗涤洗水管道系统。其包括若干台浓密机、洗水管道、备用管道；其中所述浓密机个数根据具体洗涤级数确定，每台浓密机和下一级浓密机之间通过洗水管道以串联方式连接，每台浓密机与下一级浓密机之间还连接有备用管道。每级浓密机返回上一级的洗水均配置有备用回路，且通过管道阀门的切换可将串联的洗水管道灵活调整为并联布置，增加洗水通量，提升洗涤效率。

逆流淋洗浸出装置 588

 0

本实用新型公开了一种逆流淋洗浸出装置，涉及湿法冶金技术设备领域。该逆流淋洗浸出装置包括驱动组件、筒体、螺旋桨叶、给料组件和进液组件，筒体与驱动组件传动连接，能够被驱动组件驱动绕自身轴线旋转；螺旋桨叶沿筒体的长度方向固定设于筒体的内壁；给料组件与筒体的一端连接，以向筒体内输入物料；进液组件与筒体的另一端连接，以向筒体内输入浸出液，所述筒体靠近所述进液组件的一端不低于所述筒体靠近所述给料组件的一端。该逆流淋洗浸出装置通过将螺旋桨叶沿筒体长度方向设于筒体内壁以增大筒体内的溶解反应空间，且通过驱动组件驱动筒体绕自身轴线旋转以带动螺旋桨叶转动，实现物料和浸出液的连续浸出，提高了浸出溶解效率。
