辽宁沈阳有色金属湿法冶金技术理论与应用

熔盐分解含钛高炉渣的方法 717

 0

本发明涉及冶金和资源综合利用领域,具体涉及到一种绿色低污染、高效熔盐分解含钛高炉渣的方法。以含钛高炉渣为原料,经球磨后在200~700℃温度范围内与NaOH+NaF熔盐体系发生反应生成固体中间相,固体中间相经水解、抽滤、酸溶和抽滤后得到偏钛酸溶液,偏钛酸溶液经水解抽滤后得到水合二氧化钛粉末,将其在600-1300℃煅烧,最终得到金红石型二氧化。本发明实现了体系内的碱循环、酸循环,减低了生产的能耗,简化了生产过程,减少了设备投入,提高了工艺可操作性;同时,利用了大量堆积的含钛高炉渣,解决了环境问题并充分利用了钛资源。

氟碳铈矿的焙烧工艺 990

 0

本发明的一种氟碳铈矿的焙烧工艺，基于氟碳铈矿的物相特点，首先在真空条件下进行热分解，将氟碳铈矿中的稀土元素转移到氧化稀土和氟化稀土两种物相中，同时控制氧化铈中的价态为正三价；然后再通过一次酸浸，将稀土氧化物中的稀土有价元素转移到氯化稀土溶液中；将一次酸浸渣洗至中性后烘干，以一定比例与氢氧化钠混合后进行第二次真空焙烧，将稀土氟化物中的稀土元素全部转移至稀土氧化物物相中；将二次焙烧矿洗至中性后，再通过二次酸浸，实现稀土元素全部浸入氯化稀土溶液中。该工艺通过两次真空焙烧避免了四价铈在稀土氧化物中的生成，实现了稀盐酸浸出条件下99％以上的稀土收率，并避免了氯气的产生，减少了生产企业的废气排放压力。

两段法机械活化硼精矿的工艺 727

 0

本发明公开了一种两段法机械活化硼精矿的工艺，将硼精矿原料破碎至粒径小于150μm；采用高能球磨机对破碎的硼精矿原料分两段进行机械活化：第一段在空气介质中进行，磨球与硼精矿原料的质量比为8～16:1，磨球直径为3～10mm，球磨公转转速为100～300r/min，球磨时间为10～30min，得干磨产物；第二段在液体介质中进行，在干磨产物中加入水或乙醇作为液体介质，所述液体介质与干磨产物的质量比为0.5～2:1，球磨时间5～20min，得到湿磨产物；将湿磨产物静置2～4h，回收上清液重复利用，固体沉淀在30～100℃下干燥处理1～12h，得活化产物。本发明通过干式和湿式机械活化两步骤相结合来提高硼精矿活性，有利于化学反应在较低温度下进行，克服了团聚作用，硼精矿活化产物具有更高的比表面积和更高的活性。

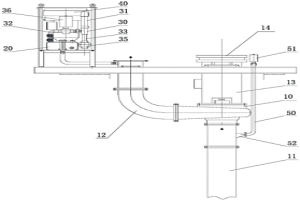

地面自灌式户外泵送装置 720

 0

本发明提供了一种地面自灌式户外泵送装置，包括泵，所述泵的输入端连接有输入管，所述泵的输出端连接有输出管，所述地面自灌式户外泵送装置还包括吹扫装置，所述吹扫装置与所述输出管连接，所述吹扫装置用于在所述泵停止工作之后对所述输出管、所述泵的泵腔和所述输入管进行吹扫操作。根据本发明提供的技术方案，通过在地面自灌式户外泵送装置中设置吹扫装置，在泵停止工作之后，利用该吹扫装置对输出管、泵的泵腔和输入管进行吹扫操作，从而可以清除残留在输出管、泵的泵腔和输入管中的污水，避免了污水中的腐蚀性物质残留在泵及相关管道中结冰、结晶、结垢，从而提高了泵送设备的使用寿命。

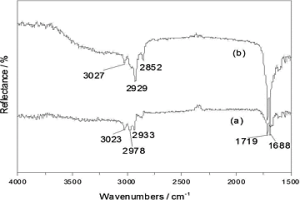

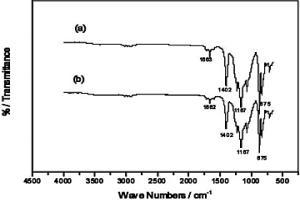

PVDF基均相阳离子交换膜的化学接枝制备法 834

 0

本发明涉及一种PVDF基均相阳离子交换膜的化学接枝制备法，首先制备PVDF均相碱处理膜，引发碱处理膜及接枝含特定官能团的单体，得到PVDF基均相阳离子交换膜。本发明方法制备工艺简单、效率高，易于实现规模化工业生产。

催化剂废料中金属的回收方法及产品 1106

 0

本发明是从含镍催化剂废料中提取回收金属镍和氧化镁的工艺方法及产品。已知的采用萃取法从合金中回收镍、钴、钼,其采用的萃取剂,例如TBP,极为难得。而从催化剂废料中回收镍的方法尚未见报导。本发明的方法是对净化处理过的含镍催化剂废料,经浸出过滤,沉淀过滤;沉淀过滤的滤渣经焙烧分解,获得氧化镁副产品。沉淀过滤的滤液经加热分解,沉淀,焙烧分解,还原,获得金属镍产品。其优点在于工艺简便、设备简单、能耗低。

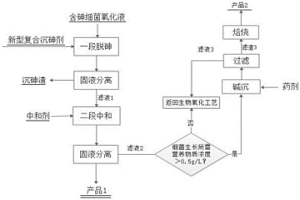

含砷细菌浸出液的处理方法 675

 0

本发明属于水污染治理及资源回收技术领域，公开了一种含砷细菌浸出液的处理方法。首先利用复合沉砷剂对含砷细菌浸出液进行一段脱砷，得到沉砷渣和滤液1；再使用中和剂对滤液1进行二段中和，得到滤液2和特级石膏；当滤液2的镁离子浓度小于等于0.5g/L时，将滤液2回收利用；当滤液2的镁离子浓度大于0.5g/L时，对滤液2碱沉得到滤液3和滤渣，将滤液3回收利用，将滤渣焙烧后回收。上述处理方法操作简单、成本低、工艺简单、流程短、沉砷渣稳定且渣量小、脱硫产物石膏纯度高，经济效益高。在解决含砷细菌浸出液脱砷问题的基础上制备出了两种产品：特级石膏和氧化镁，均具有很高的应用价值。

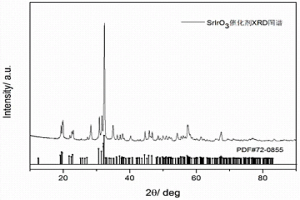

OER高催化性能SrIrO₃催化剂的制备方法 698

 0

本发明提供一种OER高催化性能SrIrO₃催化剂的制备方法。该制备方法包括，将SrO,IrO₂按配比混合，通过行星式球磨机进行机械活化,制备具有大量晶格缺陷的混合物，通过醇洗等步骤进行产物分离提纯；随后，通过固热反应合成SrIrO₃催化剂。通过控制SrO,IrO₂配比，机械活化时间，球料比，固热反应温度、时长等因素，可以得到不同成分的SrIrO₃及其与SrO、IrO₂的混合物。本发明所述的SrIrO₃催化剂可显著提升OER催化性能，并能在酸性环境下稳定使用，成本相对低廉，应用于电沉积过程中，可以显著降低能耗。

利用高温合金废料提取钌和铼产品的方法 629

 0

本发明公开了一种利用高温合金废料提取钌和铼产品的方法，属于高温合金废料废弃物综合回收利用技术领域。该方法包括：(1)以含钌/铼高温合金废料作为阳极，石墨为阴极，稀酸为电溶解液，在超声波作用和搅拌条件下进行电化学溶解；(2)所得浸出溶液经协同萃取、反萃后，得到纯净镍钴溶液和萃余液；(3)所得萃余液依次经过钌离子印迹聚合物定向吸附、解析、结晶得到六氯钌酸铵产品；浸出液再经过铼离子印迹聚合物定向吸附、解析、结晶得到高铼酸铵产品。本方法可以回收高温合金废料中的多种有价金属元素，有价金属的浸出效率高。

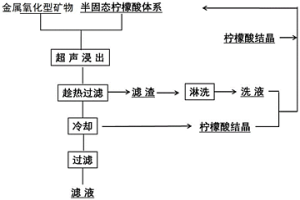

用柠檬酸体系处理过渡金属氧化矿的方法 891

 0

一种用柠檬酸体系处理过渡金属氧化矿的方法，属于氧化型矿物金属提取技术领域，包括如下步骤：步骤(1)：配置柠檬酸的半固态悬浊体系；步骤(2)：将金属氧化型矿物研磨至一定粒度；步骤(3)：将步骤(1)的柠檬酸与步骤(2)中研磨后的氧化型矿物粉末按比例混合成矿浆；步骤(4)：将步骤(3)中混合后的矿浆在30‑110℃的温度下进行超声搅拌浸出0.5‑10h，得到浸出液。本发明采用半固态悬浊的柠檬酸浸出氧化型矿物中的金属，本发明浸出时间短，浸出效率高，柠檬酸对环境无害且可实现循环使用。

提高高温合金性能的方法 739

 0

本发明提供了一种降低合金元素偏析以提高高 温合金性能的方法，其特征在于将合金中的含磷量降 低至(以重量百分比计算，下同)0.001以下，对于镍 基高温合金则将含磷量降到0.0005以下，而对于以 锆作晶界强化机制的镍基高温合金来说还应去锆同 时适当控制硼，将硅降至0.05以下。在此基础上，还 可进一步把现有牌号的镍基高温合金中铝、钛含量再 提高1或者把其中的铬含量再提高4。

用盐酸-氧气-氯化镁体系浸出硫化铅精矿的方法 1089

 0

一种用盐酸-氧气-氯化镁体系浸出硫化铅精矿的方法，由以下步骤构成：首先将粒度为-200目占80～90％的硫化铅精矿按固液比＝1∶4～7置入空气搅拌浸出槽中，在铜离子催化剂、氧气及盐酸作用下进行固相转化反应；再将反应温度调升到90℃～95℃，然后将氯化镁加入到反应槽中进行浸出；浸出反应结束后进行固液分离，得到浸出液和浸出渣。本发明将浸出过程分两段进行，并采用氯化镁替代氯化钠作为增溶络合剂，具有浸出效果更好，固相转化和浸出过程在同一工序完成，简化工艺流程，节省设备投资的特点。

利用回收高温合金废液制备镍钴锰酸锂三元电池材料的方法 956

 0

本发明公开了一种利用回收高温合金废液制备镍钴锰酸锂三元电池材料的方法，属于再生资源技术领域。该方法首先将获得的高温合金废液调整pH值去除溶液中的铁、铬、铝元素，再加入适量的硫酸钴、硫酸锰金属盐类配置镍钴锰的盐溶液，将配比好的镍钴锰盐溶液加入制备镍钴锰电池前驱体，利用乙醇将氢氧化锂与前驱体进行研磨分散后，烘干烧结，最终获得性能最佳的三元电池材料。本发明的优点在于可以对高温合金回收铼后的废液进行再次利用，不仅优化了原有废液的处理方式，且降低了生产三元电极材料的成本30—40％，得到的三元材料为球状，颗粒粒径在10μm左右，通过对比同等的三元电解材料性能相同。

制备铁盐的方法 851

 0

本发明提供一种电解法制备硫酸铁、氯化铁、聚合硫酸铁、聚合氯化铁、聚合氯化硫酸铁等铁盐的方法，产品的盐基度可以利用电解过程方便地加以控制。在以阴离子交换膜为电解隔膜的电解槽中，阳极室产出铁盐产品的同时，阴极室产出电解纯铁、氢气、锌等产品。所需的硫酸亚铁、氯化亚铁、废盐酸、废硫酸等原料来源于钛白粉、电路板及不锈钢蚀刻、钢铁等行业的副产物或废物。

红土镍矿中硅、镁、铁、镍综合开发利用的方法 715

 0

红土镍矿中硅、镁、铁、镍综合开发利用的方法,该方法采用红土镍矿与碱焙烧,焙烧熟料经水浸、过滤得到硅酸钠溶液;硅酸钠溶液采用碳酸化分解法处理制备二氧化硅,滤渣经碳化浸出得到碳酸氢镁溶液,加热分解制得碳酸镁,剩余滤渣与碳酸铵反应,过滤,滤液经过蒸氨、煅烧制得氧化镍;剩余残渣主要为含少量杂质的三氧化二铁,可用作炼铁原料或深加工成高附加值产品。本发明适宜处理各种红土镍矿,工艺流程简单、设备简便,实现了红土镍矿资源的高附加值绿色化综合利用和化工原料的循环利用,无废渣、废液、废气排放,符合工业生产的要求。

镉提取过程中的除铁方法 871

 0

一种在以铜镉渣为原料湿法提镉的流程中,利用空气中的氧和系统内固有的铜离子为氧化剂,使溶液中亚铁离子氧化后以针铁矿形式沉淀的除铁方法,能充分利用现有设备,在常规酸度和中等温度下即可操作,与现有技术比,节省了高锰酸钾、硫酸铜和工业氧气,具有消耗低、成本低、净化程度高、产品质量高、金属回收率高和除铁渣过滤性能好等特点,并根除了系统中的砷污染,作业现场砷化氢浓度低于国家规定的限度。

基于数据驱动的稀土萃取过程动态操作控制方法 727

 0

本发明属于稀土串级萃取自动控制技术领域，特别涉及一种基于数据驱动的稀土萃取过程动态操作控制方法。通过使用最小二乘支持向量机(LeastSquareSupportVectorMachine,LSSVM)建立稀土元素组分含量的软测量模型，提出了基于聚类的LSSVM稀疏性改进方法以及LSSVM模型的动态更新方法，基于改进的LSSVM，提出了稀土串级萃取生产过程的动态操作优化方法，以确定在发生扰动时各控制变量的最优调整量，从而实现稀土元素组分含量的动态与精确控制，进而提高稀土产品的质量。本发明能够稳定并提高稀土产品的质量。

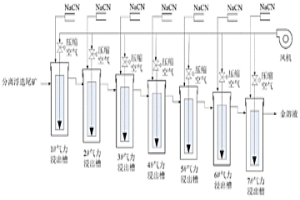

基于模型和数据的金氰化浸出过程混合优化方法 807

 0

本发明提供一种基于模型和数据的金氰化浸出过程混合优化方法，首先基于金氰化浸出过程优化模型获得最优设定点，再利用数据方法在该最优设定点附近建立设定点偏差与过程物料消耗下降量相关模型，通过优化求解获取该设定点下使物料消耗下降量最大的设定点偏差，进而实现对基于模型优化获得的设定点的修正，该过程一直迭代进行直至收敛于实际最优设定点，以降低物料消耗。本发明提供的一种基于模型和数据的金氰化浸出过程混合优化方法，其利用实际过程数据实现对操作量设定点的直接修正，使过程物料消耗大幅度下降，具有迭代次数少、优化时间短的优势。

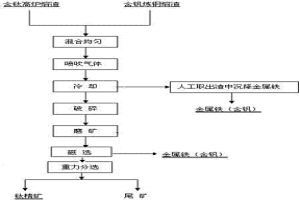

从含钛混合熔渣中分离钛铁钒钙的方法 896

 0

本发明属于冶金领域，具体涉及一种从含钛混合熔渣分离钛铁钒钙的方法。本发明方法是将出渣口中流出的高炉液态熔融含钛高炉渣和转炉含钒钢渣充分混合形成混合熔渣，向混合熔体中喷吹氧化性气体，喷吹气体结束后，熔渣自然冷却，人工取出熔渣中沉降到底部的含钒金属铁，再磁选分离出剩余含钒金属铁，最后采用重力分选法将熔渣中的含钛组分与脉石相分离，得到主要物相为钙钛矿相的钛精矿和尾矿，钛精矿中TiO2的质量分数为35~50%。本发明充分利用了熔渣物理热资源，高效节能源，同时回收混合熔渣中钛组分、铁组分、钒组分与自由氧化钙组分，达到二次资源高效综合回收。

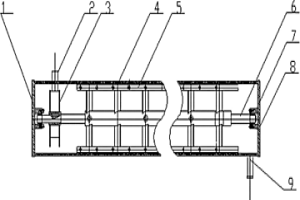

自搅拌管式溶出反应器 835

 0

一种自搅拌管式溶出反应器，包括反应器筒体、进口通道、出口通道、涡轮装置、搅拌轴和框式柔性搅拌器；反应器筒体由筒壁和两个端板构成；框式柔性搅拌器位于进口通道和出口通道之间，由轴套、框式搅拌桨叶和柔性刮板组成；框式搅拌桨叶固定在轴套上，框式搅拌桨叶的外端固定有柔性刮板，并且柔性刮板与筒壁接触；轴套套在搅拌轴上，搅拌轴的两端装配在反应器筒体的两个端板上，搅拌轴上还固定有涡轮装置；进口通道和出口通道设在筒壁的两侧，其中涡轮装置与进口通道相对。本发明的自搅拌管式溶出反应器的适用于固-液、气-液-固等多相流体系，依靠多相流介质的压力能对机械做功，驱动搅拌轴旋转，无需外加能量即可起到搅拌作用，节约能源。

由红土镍矿制备氧化镁、二氧化硅及氧化镍产品的方法 932

 0

一种由红土镍矿制备氧化镁、二氧化硅及氧化镍产品的方法,该方法包括以下步骤:(1)将红土镍矿破碎,磨细后与硫酸铵一起焙烧;(2)焙烧产物水溶,过滤;(3)滤液蒸发,浓缩,结晶,制备硫酸镁;(4)硫酸镁脱水,煅烧制备氧化镁;(5)滤渣与碱溶液或熔融碱反应,经浸出、过滤得到硅酸钠溶液;(6)硅酸钠溶液碳化分解,过滤,洗涤,干燥,制备二氧化硅;(7)剩余滤渣采用碳酸铵溶液浸出,过滤;(8)滤液经过蒸氨、煅烧制得氧化镍。剩余残渣为含少量杂质的三氧化二铁,可用作炼铁原料或深加工成高附加值产品。本发明适宜处理各种红土镍矿,工艺流程简单、设备简便,无固、液、气的废弃物排放,不造成二次污染,以较低的成本实现了红土镍矿资源的高附加值绿色化综合利用。

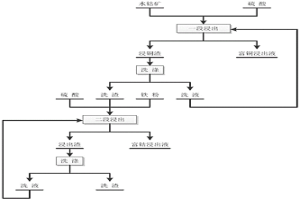

两段式选择性浸出水钴矿的方法 899

 0

一种采用两段式选择性浸出水钴矿的方法，其特点是：（1）磨矿：将水钴矿破碎、细磨至粒度‑200目占80%以上；（2）一段浸铜：将粒度‑200目占80%以上的水钴矿与水制成浓度为33%的矿浆；然后向矿浆中加入硫酸，硫酸加入量为水钴矿质量分数的10%～25%，在常温条件下，浸出0.5h～2.5h；反应结束后进行固液分离，得到浸出液和浸铜渣；（3）二段浸钴：将一段浸出得到的浸铜渣与浓度为10g/L～30g/L的硫酸水溶液混合，制成浓度为20%的矿浆；然后向浆料中加入理论量1～2倍的铁粉，反应温度为常温～85℃，搅拌0.5h～3h；浸出结束后进行固液分离，得到富钴浸出液和浸出渣。

综合利用红土镍矿的方法 619

 0

一种绿色化综合利用红土镍矿的方法。该方法包括以下步骤:(1)将红土镍矿磨细后与硫酸混合焙烧,焙烧熟料溶出、过滤,得到二氧化硅和溶出液;(2)溶出液除铁后得2号液和滤渣(铁化合物),2号液中含铝、镍、镁,可采用(3)或(4)两种方法处理:(3)将2号液用碱沉铝,过滤后滤液用硫化钠沉镍,再过滤后用碱沉镁;滤渣处理后分别得到氧化铝、氢氧化镍、硫化镍和氧化镁。(4)将2号液用碱沉铝、镍,含铝、镍的混合渣用碱处理后得到氢氧化铝和氢氧化镍产品;沉铝、镍后的滤液用氨或铵盐沉镁,得到氧化镁产品。本发明适于处理各种类型的红土镍矿,无三废排放,红土镍矿中的有价组元镁、镍、铁、铝、硅都被分离提取出来。

从固体氧化铅中回收金属铅的方法 718

 0

本发明涉及一种从固体氧化铅中回收金属铅的方法，其特点是由以下步骤构成：（1）将硫化铅精矿进行氯化浸出，浸出液冷却结晶得到固体氯化铅；（2）将固体氯化铅用氧化钙进行第一步转化，将第一步转化生成的碱式氯化铅PbOHCl与氢氧化钠溶液作用进行第二步转化，制取固体氧化铅；（3）配制氢氧化钠溶液作为电解液，用适量的电解液与氧化铅混合搅拌成膏状，并将之均匀地涂在阴极板上，将阴、阳极板装入电解槽内进行电解；（4）电解结束后，将海绵铅从阴极板上剥离，压团，熔铸成铅锭。本发明通过转化-固相电解工艺解决了硫化铅精矿氯化浸出产物氯化铅回收铅存在的问题，不但作业环境友好，可操作性强，而且电流效率高，生产成本低。

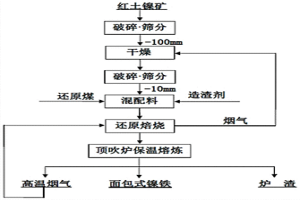

红土镍矿直接还原－顶吹熔炼生产镍铁的方法及其装置 930

 0

本发明属于镍冶金技术领域，尤其涉及红土镍矿生产镍铁的方法及其装置,特别涉及一种红土镍矿回转窑直接还原－燃气顶吹熔炼生产镍铁的方法及其熔炼装置。包括以下步骤：步骤（1）、红土镍矿干燥处理；步骤（2）、破碎及筛分；步骤（3）、混配料；步骤（4）、还原焙烧；步骤（5）、燃气顶吹熔炼。解决了目前火法处理红土镍矿过程中能耗高、环境污染严重、物料适应性差等问题。

复合硫酸盐催化柠檬酸-硫代硫酸盐浸金工艺 949

 0

本发明提供了一种复合硫酸盐催化柠檬酸‑硫代硫酸盐浸金工艺，其步骤包括：将金矿原料进行磨矿处理，然后调节矿浆浓度至10‑40％；将复合硫酸盐、柠檬酸或/和柠檬酸钠、硫代硫酸盐依次加入到矿浆中，调节矿浆的pH值在7.0‑12.0，然后搅拌，在20‑90℃的温度对金矿浸出，浸出时间为3.0‑14.0小时。本发明提供的一种复合硫酸盐催化柠檬酸‑硫代硫酸盐浸金工艺，在不降低浸金率甚至增大了浸金率的前提下，能够显著降低硫代硫酸盐的消耗量，是一种完全高效清洁、应用性强的浸金工艺。

氧化镍物料生产镍铁合金的方法 1015

 0

本发明是一种氧化镍物料生产镍铁合金的方法，属于钢铁冶金领域。一种氧化镍物料生产镍铁合金由铁质红土镍矿、镁质红土镍矿、铁硅镁质红土镍矿及废镍基催化剂分离氧化铝、钼、钒后的富镍渣组合而成，各种红土镍矿的镍品位为0.6%～2.0%，富镍渣镍品位4%～10%，红土镍矿与富镍渣的质量配比范围为：红土镍矿：富镍渣=98～60：2～40。按照氧化镍物料生产镍铁合金的方法，将上述配比的氧化镍配入添加剂后混匀、压块；制备符合不锈钢生产对含镍铁原料要求的镍铁合金产品，节能降耗，减轻环境污染，新工艺流程结构合理，红土镍矿不需预富集处理，不使用高炉、电炉等高耗能设备，原料适应性强，对提高贫镍氧化矿和二次镍资源的综合利用率具有积极意义。

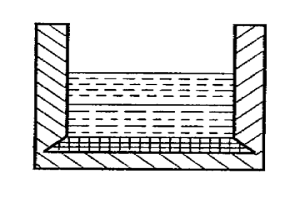

铜镍冶金炉渣的处理方法 731

 0

一种铜镍火法冶金炉渣的处理方法,将还原碳置于洗渣炉的底部,碳层上分别注入一层5-50cm的低度锍和10-60cm的待洗炉渣,借助于热锍中的氧与还原碳之间的化学反应,在洗渣炉底部碳/锍界面上生成大量CO汽泡,这些汽泡浮升过程中带动上部的热锍起泡上升,并进入上部的渣层进行热锍洗渣,由锍/渣反应回收渣中的贵重金属。由于热锍比重大于炉渣,在重力作用下浮升到渣中的热锍又自动返回炉底,如此反复循环洗渣,经10-40分钟洗渣后,炉渣注入-保温中间包中静置沉淀30-60分钟,使洗渣过程中卷入渣中的锍滴充分沉淀并与炉渣分离,最后获得底部的热锍,弃去贫化渣。本发明可以低成本从铜渣或镍渣中回收各种残留的贵重金属。尤其适合处理镍冶金工艺流程转炉渣,回收其中残留的钴、镍、铜等。

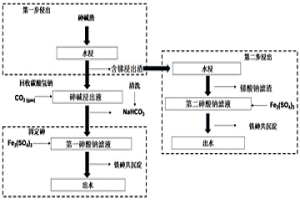

砷碱渣无害化与资源化处理方法 1064

 0

本发明属于危险固体废弃物处理技术领域，具体涉及一种砷碱渣无害化与资源化处理方法。本发明提供的无害化与资源化处理方法：将砷碱渣进行第一水浸，得到砷碱浸出液和含锑浸出渣，所述砷碱浸出液中含有砷酸钠和碳酸钠；向所述砷碱浸出液中通入含有二氧化碳的气体进行脱碱，得到固体碳酸氢钠和第一砷酸钠滤液；将所述含锑浸出渣进行第二水浸，得到锑酸钠滤渣和第二砷酸钠滤液；将所述第一砷酸钠滤液和/或第二砷酸钠滤液与可溶性铁盐混合，发生复分解反应，得到铁砷共沉淀。本发明提供的无害化与资源化处理方法在实现砷的高效稳定化处理的同时，实现了锑酸钠和高纯度碳酸氢钠的回收。

利用原料氧化-还原特性浸出废铅酸蓄电池膏泥的方法 678

 0

本发明公开一种利用原料氧化-还原特性湿法处理废铅膏泥的方法，由以下步骤构成：（1）将废铅酸蓄电池膏泥和硫化铅精矿按质量比3：1加到已配好的盐酸溶液中进行浸出，反应一段时间后加入氯化镁，将温度调到80℃～95℃，反应时间60min～120min；（2）浸出结束后趁热过滤，浸出渣可经浮选提取元素硫，浸出液冷却结晶，得到固体氯化铅和含有MgSO4、MgCl2的结晶母液；（3）结晶母液经氯化镁再生及净化处理后返回废铅膏泥与硫化铅精矿的同时浸出，结晶母液加入过量的氯化钙使浸出剂氯化镁再生，同时产出副产品石膏，脱除SO42-后的结晶母液经净化处理后返回废铅膏泥与硫化铅精矿的同时浸出工序。
