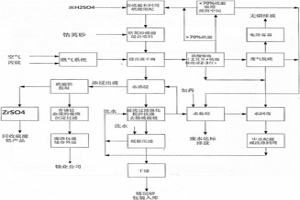

一种锆英砂中铀钍钛杂质的降低方法,粒度为≤200目占96-96.2%的锆英砂按锆英砂与70%的硫酸的质量比1:0.6加入70%的硫酸进行充分混合后送入浸出蒸干器中,浸出温度200-300摄氏度,浸出时间为1-2小时,蒸干温度为小于500摄氏度,蒸干时间30分钟,蒸干后的固体锆英砂中游离硫酸小于0.5%,固体锆英砂在80-100摄氏度下进行搅拌水浸,水浸后的锆英砂固体按照锆英砂质量的3-5倍的水量水洗至中性,105摄氏度下烘干,即得。本发明能够将铀钍的总浸出率提高到50-70%,锆英砂中铀钍总量降低到500ppm以下,氧化钛低于0.2%。从而使高放射性、高钛的锆英砂达到优级品的标准。

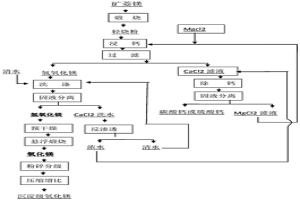

一种冶金沉淀级氧化镁的制备方法,包括以下步骤:1)菱镁矿破碎轻烧;2)水化反应脱钙过程;3)除渣;4)压滤过程;5)氢氧化镁压滤;6)采用闪蒸悬浮煅烧炉对氢氧化镁粉体进行煅烧成氧化镁。本发明提供的制备方法制备得到的冶金沉淀级氧化镁,其活性和纯度均获得非常大的提高,其中大大降低了氧化镁中的钙和氯的含量,并在钴、镍湿法提取冶炼厂进行沉钴、沉镍得到应用,取得了较好的经济效果。
中冶有色为您提供最新的辽宁营口有色金属湿法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
