云南有色金属湿法冶金技术理论与应用

加压雾化脱除硫酸锌溶液中有机物的装置 1028

 0

本实用新型涉及一种加压雾化脱除硫酸锌溶液中有机物的装置，属于有色冶金湿法炼锌领域，所述的加压雾化脱除硫酸锌溶液中有机物的装置主要包括压力罐体、雾化区、溶液分配筛、搅拌区、溶液搅拌机、雾化器、搅拌区隔板、合格溶液出口、循环液出口、循环气体入口、循环气体出口、雾化区隔板、溶液入口；本实用新型通过将溶液进行雾化后与氧充分接触，再进行强力搅拌，加速硫酸锌溶液中的有机物氧化分解生成CO2与H2，从而实现湿法锌冶金过程硫酸锌溶液中有机物的脱除，能提高硫酸锌溶液中有机物分解脱除率，降低生产成本。

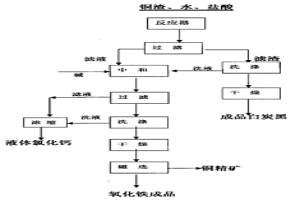

从铜冶炼渣中综合回收FE、CU、SI的方法 793

 0

本发明公开了一种从铜冶炼渣中分离出铁、铜、二氧硅三种组分的方法。本方法以铜冶炼渣为原料采用湿法化学冶金技术综合回收铜渣中FE、CU、SI。主要采用盐酸或无机酸浸取铜渣,在一定条件下根据二氧硅产品质量要求,选定浸取的酸浓度、固液比、浸取温度和浸取时间,经过滤、干燥首先分离出二氧硅制得白炭黑;浸出过滤液经中和沉淀、过滤、干燥、磨细,采用常规矿物加工方法选择性分离出氧化铁相与含铜相。

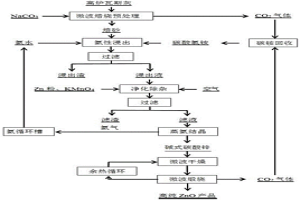

微波焙烧预处理-氨法浸出高炉瓦斯灰制备ZnO的方法 681

 0

本发明涉及一种微波焙烧预处理-氨法浸出高炉瓦斯灰制备ZnO的方法，属于湿法冶炼技术领域。微波焙烧预处理：首先向高炉瓦斯灰中添加高炉瓦斯灰质量5～20%的Na2CO3混合均匀后得到混合物料，将混合物料在温度为200～600℃进行微波焙烧0.5～2h，得到焙砂；焙砂用总氨浓度为3～6mol/L的氨水-NH4HCO3溶液在25～45℃下进行搅拌浸出0.5～1.0h，然后进行固液分离，固体渣经5%氨水溶液多次洗涤处理，得到浸出液和浸出渣；最后经净化除杂、蒸氨结晶、微波煅烧后制备得到ZnO。本发明能将钢铁冶金含锌烟尘清洁高效利用，提高二次资源的回收利用率同时低能制备高品质ZnO产品。

锡中矿水冶法制取海绵锡和锡盐 1042

 0

锡中矿水冶法制取海绵锡和锡盐。本发明是一种以锡中矿,尤其是不适合直接冶炼,也不宜于烟化处理的高铁难选锡中矿为原料,用湿法提锡并进而制取锡盐的化学冶金方法。本法以铝屑为置换剂从亚锡稳固体的浸出液中置换锡,使之成为树枝状单质海绵锡析出。从化学海绵锡出发合成锡盐,不但省去了熔锡、爆花等工序,而且海绵锡反应活性好。可以降低能耗,提高反应实收率。

从锌渣中回收锗的方法 989

 0

一种从锌渣中回收锗的方法属有色冶金技术领域。采用湿法浸出二次提取锌后,对浸出渣采用预处理的方法,使锗由金属或一氧化锗的低价形式转变成了四价锗的形式。即在盐酸介质中用过氧化氢氧化其中的锗、铅、铟、砷等元素,使其由低价态氧化成高价态,由于铅、铟、砷、镓等反应进入溶液,被这些元素包裹的低价态锗裸露出来,在酸性条件下被过氧化氢氧化成四价态进入盐酸溶液中,经蒸馏锗以四氯化锗的形式逸出,从而实现与其他杂质的分离,再对分离出的四氯化锗进行提纯,水解可制得二氧化锗。含锗在2.0%以上的锌渣,锗回收率可达98%以上;含锗在1.0-2.0%以上的锌渣,锗回收率可达95%以上;含锗在0.1-1.0%的锌渣,锗回收率可达90%以上。

有色金属电积用新型阳极材料的制备方法 883

 0

一种有色金属电积用新型阳极材料的制备方法,其特征在于由如下重量百分比的成份制备:银0.1~0.2%,钴0.05~0.1%,锡0.1~0.5%,钙0.05~0.09%,锑0.1~1%,余量为铅,制备工艺流程是:将铅熔化后按银0.1~0.2%加入银钴和锡钴中间合金,待熔化后再加入铅钙中间合金、锑块以及余量铅,搅拌至少10min后静置5min,除去浮渣,浇注成毛坯合金板,冷却后轧制,铅合金板再通过增表处理,校平、剪切成所要求尺寸的合金阳极,采用本发明制得的新型阳极具有优良的机械性能和抗腐蚀性能,并且在湿法电积锌、铜、镍等电冶金过程中能大幅度降低电解过程的槽电压和能耗。

处理复杂难选低品位硫化铅锌矿选-冶联合的方法 664

 0

处理复杂难选低品位硫化铅锌矿选—冶联合的方法,本发明属于冶金领域,具体步骤是:采取复杂难选低品位硫化铅锌矿,采用浮选工艺得到铅锌混合粗精矿,铅锌混合粗精矿采用重选工艺选别,得到部分铅精矿及混合硫化铅锌精矿;混合硫化铅锌精矿经过细磨加酸调浆;在高压釜中加温加压通氧进行酸浸;酸浸后固液分离;浸出液采用常规湿法炼锌工艺产出金属锌,浸出渣采用常规火法炼铅工艺进行回收铅、银金属。本发明选矿过程中流程中添加药剂种类及用量较少,产品铅锌回收率较高、生产成本较低,尾水可以直接回用有利于环保。冶炼过程的特点在于:流程较短、生产成本较低,无烟气排放有利于环保。

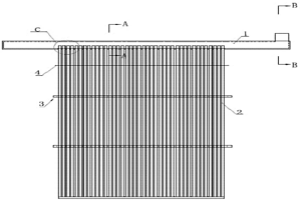

有色金属电积用栅栏型钛基PbO2阳极及其制作方法 982

 0

有色金属电积用栅栏型钛基PbO2阳极及其制作方法，阳极包括有钛包铜导电排(1)和连接于钛包铜导电排下方的一组竖直的钛棒(2)，每根钛棒由内至外依次由钛基体、预处理层、α-PbO2复合中间层和β-PbO2复合活化表层所构成。制作方法是先将钛基体连接于钛包铜导电排下方，组成栅栏结构体，然后将栅栏结构体的钛基体部分经除油、喷砂、除去氧化膜、活化处理，然后经碱性电镀α-PbO2复合层和酸性电镀β-PbO2复合层，获得有色金属电积用栅栏型钛基PbO2阳极板。采用本发明方法制得的新型阳极具有优良的机械和抗腐蚀性能，并且在湿法电积锌、电积铜、电积镍、电积锰等电冶金过程中可大幅降低电解槽电压，降低能耗。

有色金属电积用低银铅合金多元阳极材料及制备方法 757

 0

本发明涉及一种有色金属电积用低银铅合金多元阳极材料及制备方法，所述阳极材料的重量百分比为银0.1～0.2%,铟0.1～1%,锡0.1～0.5%,锆0.1～0.3%,钛0.01～0.4%,余量为铅。阳极板体的制作工艺流程是：将铅块熔化后先加入锡钛中间合金，待熔化后再加入部分铅，待熔化后再加入银铟和铅锆中间合金，待熔化后加入余量的铅至熔化得到铅合金液，然后将铅合金液进行浇注，冷却后得到毛坯板，之后轧制得到铅合金板，再对铅合金板进行增表处理，然后校平、剪切，经活化处理后得到成品板。本发明的阳极材料在高电流密度下使用具有优良的抗腐蚀性能，并且在湿法电积锌，湿法电积铜和锰等电冶金过程中大幅降低电解槽电压，降低能耗。

净化脱除硫酸锌溶液中硒和碲的复合添加剂及使用方法 1107

 0

本发明涉及净化脱除硫酸锌溶液中硒和碲的复合添加剂及使用方法，属于冶金领域，其复合添加剂包括Al(OH)3、Al2O3、Fe(OH)3、KAl(SO4)2四种化合物；复合添加剂的使用方法为：用50-95℃、pH为1.2-3.5的酸性水溶液将复合添加剂进行溶解，将稀释后的溶液加入到硫酸锌溶液中，控制搅拌机转速70-160转/分钟进行搅拌，完成净化过程的硫酸锌溶液经过压滤装置进行过滤，得到合格的滤液，送下一步工序处理，滤渣另行处理。本发明通过向酸性硫酸锌溶液中加入复合添加剂，使复合添加剂中的氢氧化铝胶体和氢氧化铁胶体对溶液中硒和碲的酸根离子吸附，从而实现硫酸锌溶液中硒和碲的脱除，克服了目前湿法锌冶金过程中硒和碲尚无法深度净化的难题。

应用磁场净化硫酸锌溶液中锗的方法 703

 0

本发明涉及一种应用磁场净化硫酸锌溶液中锗的方法，属于冶金和化工领域。本方法采用下述步骤实现：1）将湿法锌冶金过程的中性浸出含锗0.08-2.0mg/L，温度为60-90℃，pH为4.5-5.4的硫酸锌溶液，通过磁场发生器；2）将含锗的硫酸锌溶液在磁砀发生器内停留30-60分钟；3)将磁场处理后的硫酸锌溶液进行液固分离，本发明中锗在硫酸锌溶液中是荷电胶体，在磁场作用下，带荷电的锗胶体定向移动并且凝聚成大颗粒物质，从而实现硫酸锌溶液中锗的净化，本发明中磁场发生器所用磁场为永磁磁场或电磁磁场，硫酸锌溶液中的锗在磁场作用下能够凝聚成大颗粒物质，对锗的除去效果好，作业时间短，无需要投入原料，生产成本低，人工劳动强度小。

应用磁种净化硫酸锌溶液中锗的方法 739

 0

本发明涉及到一种应用磁种净化硫酸锌溶液中锗的方法，属于冶金和化工领域。本发明的方法包括：1）向湿法锌冶金过程的中性浸出液含锗浓度为0.08-1.5mg/L，温度为60-90℃的硫酸锌溶液中加入粒度100-300目的Fe3O4磁种，Fe3O4磁种的加入量为0.2-0.5g/L；2）将Fe3O4磁种加入硫酸锌溶液搅拌10-30分钟；3）搅拌后的硫酸锌溶液进行液固分离，滤液送下一工序进行处理；4）将液固分离得到的过滤物加入到pH2.0-2.5的稀硫酸溶液中进行浸出；5）浸出的终点pH值为3.0-3.5时进行液固分离，过滤得到的含Fe3O4磁种返回使用，过滤得到的含锗溶液另行处理，本发明作业时间短，过程能耗低，生产成本低。

加压脱除硫酸锌溶液镁离子的方法及其装置 903

 0

本发明公开一种加压脱除硫酸锌溶液镁离子的方法及其装置，属于有色冶金领域，本发明将含镁(Mg2+12-65g/L)硫酸锌溶液加入到压力罐体中，利用加压装置将压强提高至0.5-4.5MPa；将硫酸溶液温度提高到120-250℃；加入硫酸镁晶种后，保持温度在120-250℃，进行浓缩沉降0.5-6小时，使硫酸锌溶液镁离子进行有效脱除，保持湿法锌冶金过程镁离子的平衡。本发明在不改变现有湿法炼锌流程的情况下，在湿法炼锌过程中将溶液中镁离子高效脱除，避免产出中和沉锌渣，同时，本发明还具有生产运行整体成本低、操作简便的优势。

超声强化氯化氧化协同浸出难浸金矿中金的方法 862

 0

本发明公开一种超声强化氯化氧化协同浸出难浸金矿中金的方法，属于湿法冶金领域。首先将金矿石破碎成矿粉，将矿粉、氢氧化钠、次氯酸钠和水充分混合，得矿浆，在矿浆中通入空气，在搅拌条件下进行超声波强化浸出。在强化浸出过程中周期性的加入双氧水。本发明在利用超声强化的同时，利用双氧水和氢氧化钠的协同作用，进行氧化还原反应，双氧水和氢氧化钠协同作用远远超过了二者单独的氧化效果。超声强化在缩短反应时间的同时，提高了金的浸出效果，既节省了试剂成本又可以提高金矿浸出效率，经过该发明方法浸出，浸出率即可达到98%以上；本发明利用次氯酸钠作为浸出剂，不会对环境造成压力；另外本发明一步法强化浸出金矿，缩短浸出工序。

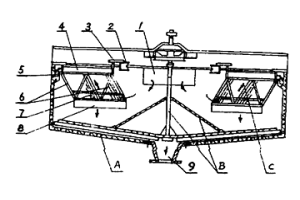

斜板浓缩装置 993

 0

本实用新型提供一种湿法冶金浓缩装置,它有一圆筒形池体(A),池内安装有耙架传动及提升机构(B)和径向安装的若干组斜板群(C),池内径向安装的斜板群(C)至少为4组,位于支承框架(6)内的斜板群由多块相互平行的倾斜薄板(7)构成,支承框架悬挂在圈梁和池内壁上部的液流沟(5)的外槽壁上。能获得较好的溢流澄清度和矿浆底流浓度,提高浓缩效率。

电积用新型复合导电头 796

 0

本实用新型涉及一种电积用新型复合导电头，属于湿法冶金技术领域，本实用新型采用螺栓连接铜块与铝块，避免高温焊接在接触表面生产氧化物或化合物，铜块不会轻易脱落也便于拆卸更换；在铝块与铜块的接触面进行脱脂、去氧化处理的同时涂有一层导电膏，导电膏填充了铜块与铝块接触面间的微观空隙，通过隧道效应进行导电，间接增大了接触面积，降低了接触电阻；同时可有效防止铝块的接触表面在空气中生产氧化膜降低导电率；铜块、铝块、双头螺柱接触面的导电膏及涂设在铜块与铝块接触面边沿的接触线处的密封涂层有效阻止了空气中的水和酸雾（电化学腐蚀需要的电解液）进入铜铝接触面，从而减缓了铜铝接触面的电化学腐蚀，延长了导电头使用寿命。

厢式压滤机接液溜槽装置 710

 0

本实用新型涉及一种厢式压滤机接液溜槽装置，属于湿法冶金行业过滤设备技术领域，所述的厢式压滤机接液溜槽装置包括接液槽、下液管、接液版、铰链、挡液板、加固筋条，所述的下液管与接液槽两端连接，接液板通过铰链与接液槽上侧前端连接，铰链设置有三个，所述的挡液板焊接在接液槽上侧后端，接液板与挡液板通过加固筋条连接，本实用新型提出了一种厢式压滤机接液溜槽装置，通过在接液槽上焊接一块向内倾斜的挡液板，拆除压滤板出液水嘴，使溶液直接从压滤板出口流出，解决了出液水嘴容易堵塞的问题；在接液槽靠压滤板一边通过铰链连接一块接液板，控制接液板向上扬的角度，解决压滤板靠出液口两边底部漏液问题。

冶炼用锌溶液净化装置 930

 0

本实用新型公开了一种冶炼用锌溶液净化装置，涉及湿法冶金技术领域。本实用新型包括第一加热搅拌罐、第一板框压滤机、第二加热搅拌罐、第二板框压滤机、加热槽和第三板框压滤机，第一加热搅拌罐、第一板框压滤机、第二加热搅拌罐、第二板框压滤机、加热槽和第三板框压滤机从左向右依次设置，第一加热搅拌罐和第二加热搅拌罐均包括有罐体、支腿、进液管和出液管。本实用新型设置加热搅拌罐、板框压滤机、加热槽和无机添加剂料筒，采用锌粉和无机化学药剂的三段净化工艺，能够在保证对锌溶液的净化效果的同时，减少锌粉及其它能源的消耗，达到降低生产成本的效果，解决了现有的净化技术存在生产成本高，耗能大和产出低的问题。

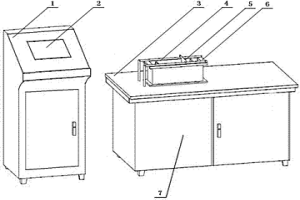

铜电解精炼或电积触摸屏控制实验设备 871

 0

本实用新型涉及一种铜电解精炼或电积触摸屏控制实验设备，属于湿法冶金技术领域。本实用新型包括电源控制柜、PLC触摸屏、实验桌、导电电极棒、电极、电解槽和加热和循环装置。电源控制柜上设有PLC触摸屏，实验桌上装有电解槽，电解槽两侧装有导电电极棒、内部带有电极，实验桌内放置有加热和循环装置。本实用新型通过设备各个零部件的组装，实现了铜电解精炼或电积实验过程的自动控制，解决了实验及研究控制不精确，数据采集困难，状态不稳定等难题。

从硫代硫酸盐溶液中回收金的方法 1040

 0

本发明公开一种从硫代硫酸盐溶液中回收金的方法，属于湿法冶金、贵金属回收领域。本发明所述方法以硅胶为原材料，通过化学反应以硅烷偶联剂对硅胶进行表面修饰，使得硅胶对硫代硫酸盐浸金溶液中的Au(S₂O₃)₂^3－络离子具有吸附富集的作用；本发明针对硫代硫酸盐浸金行业中以活性炭负载铜氰络离子（Cu(CN)₄^2‑）和负载普鲁士蓝时存在的氰化物污染和工艺复杂的问题，采用在硅胶表面以化学键结合的方式改性硅胶，减少有机物泄露带来的污染问题，具有吸附材料性能稳定，吸附工艺流程简单的特点，应用前景广阔。

高铁硫化锌精矿与高铁锌焙砂浸出渣联合浸出的方法 739

 0

本发明属于锌的湿法冶金领域，特别是涉及一种高铁硫化锌精矿与高铁锌焙砂浸出渣联合浸出的方法。本方法步骤为：高铁硫化锌精矿与高铁锌焙砂浸出渣按质量比0.15:1～0.35:1混合，浸出剂为含硫酸160～190g/L的溶液，按每吨锌精矿再添加1～3kg木质磺酸钠，浸出液固比6～8mL/g，反应温度85℃～95℃，搅拌条件下反应2～4小时，将锌、铟、铜有价金属浸出，同时将Fe3+还原为Fe2+。本发明将传统的锌浸出渣热酸浸出与高铁浸出液还原工艺合并在一个过程完成，提高了有价金属的浸出率，同时实现Fe3+的高效还原，有利于后续提取锌、铜、铟，具有工艺流程短、清洁、高效、节能等特点。

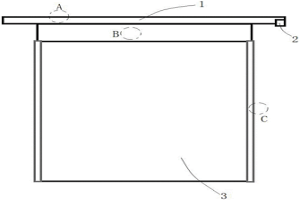

长寿命铝阴极板 910

 0

本实用新型涉及一种长寿命铝阴极板，属于有色金属湿法冶金技术领域。本实用新型长寿命铝阴极板包括铝梁、铜铝复合导电头和铝板，铜铝复合导电头焊接在铝梁的端头，铝板的顶端焊接在铝梁底端，铝梁外层原位生长有Al₂O₃陶瓷膜，Al₂O₃陶瓷膜的外层涂覆有防腐涂料层；铝板顶部液位线以上区域原位生长有Al₂O₃陶瓷膜，Al₂O₃陶瓷膜的外层涂覆有环氧树脂层，环氧树脂层
