全部
▼
热搜：
1047
0
本发明公开了一种铑还原活化溶解方法，涉及贵金属冶金技术领域。克服现有技术的不足，其目的是到达溶解效率高、湿法常压溶解、操作简单，工艺流程短、生成成本低、能够溶解铑废料范围广的铑溶解方法。技术方案为：A、铑废料破碎磨细；B、与活化剂混合；C、酸溶活化；D、过滤；E、溶解。有益效果：由于C步骤中锌粉和盐酸溶液发生化学反应，生成H2，在60～100℃下，H2能把溶液中的氧化铑还原为金属铑，铑的溶解活性不会降低，而且会提高，这样非常有利于后续的溶解，活化过程中氧化铑被还原成金属铑，不被盐酸溶解。所以本发明具有：铑的溶解效率高，常压溶解铑且溶解温度低，操作简单，工艺流程短，生成成本低，能够溶解铑废料范围广。
628
0

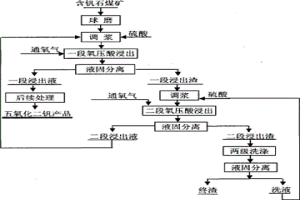

本发明涉及一种从含钒石煤矿中浸取钒的方法,属于稀有高熔点金属的湿法提取冶金技术领域。该方法采用两段氧压酸浸的工艺通过将石煤矿磨细处理后,与硫酸溶液调浆,进入压力釜中进行通氧气酸浸,在氧气和硫酸的作用下,矿样中的低价钒被氧化转化至可溶性的四价钒,将传统“焙烧—浸出”工艺中的焙烧、收尘、浸出等工序集中在加压浸出过程中完成,使工艺简化,过程强化,因此反应时间被大幅度减少,实现含钒石煤矿的高效直接浸出,经两段氧压酸浸出后钒浸出率可达86%以上。
840
0
本发明公开了一种粗铅中回收锡的方法，属于火法和湿法相结合的冶金技术领域，粗铅经熔析除铜处理后，根据粗铅中锡的含量，加入烧碱、硝石和食盐对粗铅中的锡进行富集除去，得到富锡渣；富锡渣与铅冶炼系统产出的所有含锡渣配入纯碱、还原煤等采用还原熔炼产出铅锡合金；铅锡合金经过真空蒸馏处理得到粗锡；粗锡再采用硅氟酸-硫酸作为电解介质的“混酸”电解精炼得到高纯度的析出锡，析出锡经简单的熔炼得到国标锡锭产品；该方法开创了铅冶炼锡资源综合利用生产锡锭产品的先例，具有工艺简洁、锡产品收率高、处理成本低等特点，特别是引入真空蒸馏分离锡合金，在节能环保等方面具有显著的优势。
843
0
本发明涉及一种高锑铅电解的方法，属于火法和湿法相结合的冶金技术领域，鼓风熔炼产出的高锑铅在阳极锅内配料除铜后铸成阳极板，控制铅阳极板Sb6～7%；然后将阳极板送入电解槽，以高电流密度183～187A/m2进行电解，在电解液中加入牛胶、β-萘酚调节阴极结晶质量，经电解产出的阳极泥经洗涤后，送反射炉熔炼回收铅、锑、银、铋等有金属；产出的析出铅在精炼锅内熔化，加入烧碱进行精炼后铸锭得到国标铅锭；该方法具有析出铅产量高，电流效率高（≥94%），直流电耗低（≤115kwh/t电铅），电解过程成本低，不用添加黄丹提高铅离子，提高锑产品产量等特点。
772
0
热还原挥发富集低品位锗精矿中锗的方法，属于冶金技术领域中的锗提取方法，尤其是一种从低品位锗精矿中还原挥发富集回收锗的方法。热还原挥发富集低品位锗精矿中锗的方法，该方法采用次亚磷酸钠为还原剂，将低品位的锗精矿和次亚磷酸钠混匀，放入还原挥发炉内，隔绝空气后，采用微波加热的方式，在900-1100℃的条件下，进行还原挥发，低品位锗精矿中的锗以一氧化锗的形式挥发进入收尘布袋中，从而使锗与其它大量的不挥发杂质成分分离，收集挥发份后，得到高含锗的锗精矿，将高含量采用在盐酸溶液中用二氧化锰氧化，盐酸加热浸出，然后蒸馏分离来提取锗。本方法具有较高的锗回收率，较低的生产成本，较小的设备投入，避免了大量的废水废气废渣的排放及处理，可彻底解决湿法处理带来的废酸废水废渣难处理的问题，能大幅降低提锗过程对环境造成的污染。

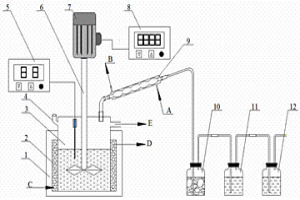

本发明涉及一种多配体复合配位氨法浸出高炉瓦斯灰回收锌的方法及装置，属于湿法冶炼技术领域。首先将柠檬酸或柠檬酸盐中的一种配位剂与酒石酸或酒石酸盐中的一种配位剂混合均匀得到配合混合物；向纯水中加入配合混合物，搅拌均匀后先后添加氨水溶液和硫酸铵，混合均匀后形成配位浸出剂，控制配位浸出剂中总氨浓度为0～10mol/L，然后将高炉瓦斯灰和配位浸出剂按固液比1:1～10g/ml先后加入到反应容器内浸出，在相对密封状态下浸出过程控制反应温度为25～80℃、搅拌速度为100r/min～600r/min，浸出时间为1.5h～3h，得到锌浸出液。该方法采用多配体复合配位氨法将钢铁冶金含锌烟尘高炉瓦斯灰中的锌浸出来，而其他杂质不溶解。
720
0
本实用新型公开了一种加压脱除硫酸锌溶液镁离子的浓缩装置，属于有色冶金领域，浓缩装置由浓缩罐体、溶液加入口、晶种加入口、排气口、上清液排放口、圆锥沉降槽、底流排放口和支架组成；所述的浓缩罐体为压力罐体，下方设置有圆锥沉降槽，溶液加入口位于浓缩罐体的上部，晶种加入口和排气口设置在浓缩罐体的顶部，上清液排放口位于浓缩罐体的中下部，底流排放口设置在圆锥沉降槽的底部，支架设置在浓缩罐体的底部，本实用新型通过对硫酸锌溶液中的镁离子进行浓缩沉降分离，有效提高对硫酸锌溶液中镁离子的浓缩分离效率，实现湿法炼锌过程中镁离子的高效脱除，进一步提高生产效率。
705
0
本发明涉及一种从酸泥中综合回收硒、汞、铅和银的方法，属于冶金酸泥处理技术领域，通过加碳酸盐与酸泥进行物相转化反应，得到转化液和转化渣；加稀酸选择性浸出转化渣中的铅，浸出后加入氯化钠，分别得到含铅浸出液和硒汞银富集渣，实现铅与硒汞银分离；加氧化剂和酸氯化浸出硒汞富集渣，得到硒汞浸出液和含银渣；硒汞浸出液通入二氧化硫还原，得到粗硒和含汞溶液；含铅浸出液加硫酸反应生成硫酸铅和稀酸，得到稀酸和纯净硫酸铅，稀酸循环使用；含汞溶液加入硫化剂进行反应，得到硫化汞和硫化残液。本发明为全湿法处理冶炼酸泥，温度低，环境友好，全流程的汞收率大于99.5%、铅大于95.0%和硒大于98.0%，涉及的处理设备成熟，易工程化，应用前景好。
723
0
本发明属于有色冶金化工工业技术领域，尤其是清除氧化锌杂质的方法，初级氧化锌粉采取湿法处理方法(化学法)和火法处理方法(物理法)相结合，将原料中含锌量8％-30％不等的锌金属还原回收得到锌金属含量42％-52％之间的低品质氧化锌，通过制粒提纯工艺技术，除去低品质氧化锌中的F、CI、S等杂质，使处理后的初级氧化锌颗粒中的Zn金属含量为60％-65％，回收利用含锌杂质物料提炼成Zn金属含量高的产品，变废为宝，实现资源循环利用，增加经济效益，减少了对环境的污染。
1041
0
锗矿热还原挥发提取锗的方法，本发明属于有色金属冶金技术领域中的锗提取方法，尤其是一种采用次亚磷酸钠为还原剂从锗矿热还原挥发富集提取锗的工艺方法。本发明的方法是在锗矿中加入次亚磷酸钠，隔绝空气，升温进行焙烧挥发富集从而得到锗精矿的，加入2.5%的次亚磷酸钠在1000℃下焙烧挥发富集时锗的回收率超过了96%。本发明主要解决现有锗矿火法富集提取锗工艺生产中回收率难突破75%，而提锗炉渣的二次火法回收处理生产成本投入高、回收率低、因锗精矿品位低湿法处理成本高、等问题。
663
0
本发明涉及一种贵铅中回收铋的方法，属于火法和湿法相结合的冶金技术领域。首先将贵铅置于真空炉中，然后真空蒸馏分离铅、锑、铋、铜，产出一次高铋铅和贵银，将产出的一次高铋铅置于真空炉中，然后控制在上述条件下再次经真空蒸馏分离铅、锑、铋、铜产出二次高铋铅和残留贵银；将得到的二次高铋铅与粗铅配料投入阳极锅内铸成铋阳极板，装入电解槽与铅电解的主流程一起进行混合电解精炼，产出析出铅和经水洗后的高铋阳极泥；将得到的高铋阳极泥进行还原熔炼、吹炼，产出粗铋；将得到的粗铋进行火法精炼，在粗铋中加硫除铜、氧化除砷锑、通氯气除铅、加锌除银，最后加入烧碱、硝石进行精炼，产出国标的铋锭产品。该方法工艺流程精炼简洁。

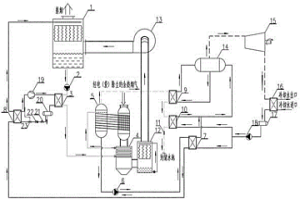

本发明涉及一种中低温烟气余热和水资源深度回收及烟气脱白达标排放装置，属于资源与环境技术领域。该中低温烟气余热和水资源深度回收及烟气脱白达标排放装置，由溶液吸湿循环、热泵循环和ORC动力循环耦合而成。该装置能高效回收烟气余热，还能回收烟气中固有的水蒸气或在湿法脱硫过程中带入水蒸气的余热，同时制取可回用于工艺过程或生活所需的淡水。本装置可广泛适用于燃煤、燃气或生物质燃料动力锅炉与工业锅炉，钢铁、有色冶金企业窑炉，水泥、陶瓷等建材窑炉，石油炼化、化肥生产等过程中排放烟气的余热和水资源深度回收及脱白达标排放。
933
0

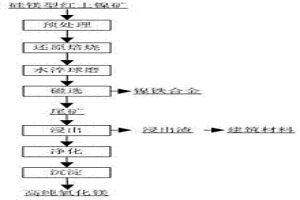

本发明涉及一种硅镁型红土镍矿中镍、铁、镁多金属综合回收的方法，属于有色冶金中火法‑湿法联合技术领域。首先将硅镁型红土镍矿进行干燥、破碎、筛分预处理过程得到矿粉；将得到的矿粉与无烟煤、促进剂混合均匀制成球团，球团经还原焙烧得到焙烧矿；将得到焙烧矿经过水淬球磨后，球磨后矿浆进行磁选分离得到镍铁合金和尾矿；将得到的尾矿进行酸浸得到浸出渣和浸出液，浸出渣可用作建筑材料；将得到的浸出液通过氧化、调节pH、除杂净化过程后得到精制硫酸镁溶液；将得到的精制硫酸镁溶液加入沉淀剂，经过沉淀、洗涤、干燥、煅烧后，制得高纯氧化镁。本发明提供一种还原焙烧‑磁选提取镍铁合金，酸浸‑除杂‑沉淀制备高纯氧化镁。 1
994
0
本发明涉及一种分级制备单宁酸沉锗剂的装置，属于有色冶金锌湿法炼锌技术领域，本发明通过一级制液槽、二级制液槽、保温储液槽将单宁酸由低温逐级向高温分级进行溶解稀释，制备成液相的单宁酸沉锗剂后，再与含锗硫酸锌溶液进行沉锗反应。有效解决了现有技术中直接将单宁酸一次性加入到65℃的硫酸锌溶液中，由于温度变化大造成单宁酸内部分子粘接，导致加入的单宁酸凝结成团或胶结，使得单宁酸不能有效的参与到锗的沉淀反应中，单宁酸得不到充分利用的问题，从而降低了单宁酸的用量、降低了生产成本。
642
0
本发明公开了一种复合固硫剂，其组成物及质量百分比为铜渣5%～45%，钙基55%～95%，该复合固硫剂主要应用于燃煤电厂、冶金等行业的烟气脱硫中。钙基/铜渣复合固硫剂在800℃～1000℃时，其比表面积增加，使烟气中的SO2与钙基/铜渣复合固硫剂的接触面积增大。通过实验平台上对钙基/铜渣复合固硫剂固硫效率的测定，结果表明钙基/铜渣复合固硫剂的固硫率范围为：湿法在85.98%～96.69%之间，半干法在57.28%～83.84%之间，干法在45.00%～63.99%之间。固硫剂中由于铜渣的加入，有利于脱硫反应的提前进行，延长脱硫反应时间，有利于SO2的脱除且降低能耗使固硫剂成本降低，经济效益显著。本发明的意义在于提出一种对炼铜后抛弃的铜渣再利用的方法。
745
0
本发明公开了一种以钒钛磁铁矿为原料来制铁粉的生产工艺，包括如下步骤：(1)将钒钛磁铁矿精矿、固体还原剂和催化剂按照质量比为100:4～7:15～20混匀后，压制成两种内径不同的空心圆铁柱；(2)将所述两种空心圆铁柱在隧道窑中进行第一次还原；(3)将所述海绵铁进行湿法磨选后，进行第二次还原；(4)二次铁粉经破碎、筛分、合批，得成品。采用上述工艺以钒钛磁铁矿为原料来制铁粉，大大改进了第一次还原时的工艺，且提升了铁粉的金属化率，生产出的铁粉也质量高；还由于生产出的铁粉含有多种有益金属元素，是各种高密度、高强度粉末冶金零件制作的优质原料，增加了经济效益。
591
0

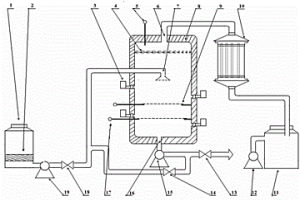

本发明涉及一种微波净化处理含重金属离子废水的设备及应用方法，属于微波冶金技术领域。该设备包括进料装置、微波蒸发装置和蒸馏水回收装置。该方法通过真空泵将蒸发室和蒸汽冷凝器的压力控制为0.01~0.03Mpa；将含重金属离子废水净化，然后使含重金属离子废水形成粒径1~3mm的液滴进入蒸发室微波蒸发，获得水蒸气；水蒸气经冷凝得到蒸馏水，并获得浓缩含重金属溶液；回收得到的蒸馏水作为湿法冶炼各工段稀释用水或锅炉冲洗用水，浓缩后的含重金属溶液直接返回电解过程回收金属离子或经过二次微波蒸发结晶形成金属盐结晶回收。本发明不仅解决了有色金属废水处理难题，而且使重金属离子实现资源化。
947
0
本发明涉及一种加压雾化脱除硫酸锌溶液中有机物的方法及其装置，属于有色冶金湿法炼锌领域，本发明利用加压装置和加温装置将硫酸锌溶液进行处理后加入到一种加压雾化脱除硫酸锌溶液中有机物的装置中，先雾化处理，再进行切割分配，最后强化搅拌，不断供入氧气，保证装置气体循环，氧气与搅拌区溶液充分反应，实现气-液反应，氧气上升到雾化区与雾化后溶液接触反应，实现气-汽反应，将硫酸锌溶液不断循环处理，从而实现硫酸锌溶液中有机物的脱除；本发明通过加压雾化和强化搅拌，使得硫酸锌溶液中的有机物氧化分解生成CO2与H2，提高硫酸锌溶液中有机物分解脱除率，降低生产成本，且脱除有机物的硫酸锌溶液质量稳定。
902
0
本实用新型涉及一种联合脱除硫酸锌溶液中有机物和镁离子的装置，属于有色冶金湿法炼锌领域，所述的联合脱除硫酸锌溶液中有机物和镁离子的装置主要包括浓缩装置、上清液排放口、导管、压力罐体、雾化装置、搅拌装置；本实用新型提供了一种联合脱除硫酸锌溶液中有机物和镁离子的装置，通过对硫酸锌溶液雾化，使溶液与氧气充分接触，并且强力搅拌，加速硫酸锌溶液中有机物分解生成CO2和H2，从而实现硫酸锌溶液中有机物脱除，能提高硫酸锌溶液中有机物分解脱除率；通过对溶液进行沉降，使镁离子浓缩沉降分离，提高硫酸锌溶液中镁离子浓缩分离效率，实现湿法炼锌过程中镁离子的脱除，?进一步提高生产效率，且脱除有机物和镁离子的硫酸锌溶液质量稳定。
622
0
本发明公开一种氧化复合吸附脱除硫酸锌溶液中微量硒和碲的方法，属于冶金和化工领域，具体步骤为：将复合吸附剂溶液解；将复合吸附剂加入硫酸锌溶液中；将硫酸锌溶液冷却；硫酸锌溶液加氧雾化；雾化后的硫酸锌溶液在加压设备充分与氧气反应；保持超加压反应器的溶液循环，反应后溶液进行静置沉化反应；反应后溶液进行过滤即得到合格的硫酸锌溶液。本发明利用在加压环境下，溶液在雾化（细粒）条件与臭氧充分接触，促使硫酸锌溶液中的低价态硒和碲氧化生成高价在不对较低的pH条件下充分水解，再与复合吸附剂中水解的氢氧化物吸附凝结，从而实现湿法锌冶金过程硫酸锌溶液中微量硒和碲的脱除。
830
0
本发明公开一种氧化法脱除硫酸锌溶液中微量硒和碲的方法，属于冶金和化工领域，所述的氧化法脱除硫酸锌溶液中微量硒和碲具体步骤为：1）硫酸锌溶液冷却；2）硫酸锌溶液加氧雾化；3）雾化后的硫酸锌溶液在加压设备充分与氧和臭氧反应；4）保持加压反应器的溶液循环；（5）反应后溶液进行沉降（或直接过滤）后上清液即得到合格的硫酸锌溶液。本发明利用在加压环境下，溶液在雾化（细粒）条件与氧和臭氧充分接触，实现湿法锌冶金过程硫酸锌溶液中微量硒和碲的脱除，与现有技术相比，本发明的有益效果是作业时间短，净化过程不带入其它杂质，能够提高硫酸锌溶液的质量，溶液质量稳，过程自动化程度高，生产成本低。
957
0
本发明公开一种应用超重力和臭氧强化脱除硫酸锌溶液中有机物的方法，属于冶金和化工领域，所述方法的具体步骤为：1）硫酸锌溶液预加热；2）硫酸锌溶液加氧雾化；3）雾化后的硫酸锌溶液在超重力发行设备充分与臭氧进行强化反应；4）保持超重力场发生器的氧气和溶液循环，即得到合格的硫酸锌溶液。本发明利用在超重力环境下，在超重力场条件下，溶液在雾化（细粒）条件与臭氧充分接触，加超重力场发生器内臭氧进行循环，进一步提高氧化效率，促使硫酸锌溶液中的有机物氧化生成CO2与H2，从而实现湿法锌冶金过程硫酸锌溶液中有机物的脱除，与现有技术相比，本发明的有益效果是作业时间短，生产成本低，溶液质量稳定。
1074
0
本发明公开一种超重力场强化脱除硫酸锌溶液中有机物的方法，属于冶金和化工领域，所述的超重力场强化脱除硫酸锌溶液中有机物的方法的具体步骤为：1）硫酸锌溶液预加热；2）硫酸锌溶液加氧雾化；3）雾化后的硫酸锌溶液在超重力发行设备充分与氧气反应；4）保持超重力场发生器的氧气和溶液循环，即得到合格的硫酸锌溶液。本发明利用在超重力环境下，在超重力场条件下，溶液在雾化（细粒）条件与氧充分接触，加超重力场发生器内氧气进行循环，促使硫酸锌溶液中的有机物氧化生成CO2与H2，从而实现湿法锌冶金过程硫酸锌溶液中有机物的脱除，与现有技术相比，本发明的有益效果是作业时间短，生产成本低，溶液质量稳定。
904
0
本发明公开一种吸附、沉淀脱除硫酸锌溶液中微量硒和碲的方法，属于冶金和化工领域，具体步骤为：将复合吸附剂溶液解；将复合吸附剂加入硫酸锌溶液中；将硫酸锌溶液冷却；硫酸锌溶液加氧雾化；雾化后的硫酸锌溶液在加压设备充分与臭氧和氧气反应；保持加压反应器的溶液循环；反应后溶液在磁场内进行静置沉淀反应；反应后溶液进行过滤即得到合格的硫酸锌溶液。本发明利用在加压环境下，使硫酸锌溶液中的低价态的硒和碲氧化生成高价态，再与复合吸附剂中水解的氢氧化物吸附凝结，在磁场作用下细小的荷电水解氢氧化物凝聚沉淀,从而实现湿法锌冶金过程硫酸锌溶液中微量硒和碲的深度脱除。
640
0
本发明涉及一种从锌浮渣中提取不同用途金属锌粉的方法，具体的说是采用磨矿、收尘设备和冶金设备、冶金工艺流程处理锌浮渣，获得不同粒度、不同用途金属锌粉的方法，属磨矿和冶金技术交叉领域。本发明包括锌浮渣的振动破碎，球磨机破碎及筛分；各个管道的收尘和粉尘的三级筛分；及收尘设备的收尘步骤。本发明优点为：粉尘不外排实现环境友好；仅采用物理破碎的方法获得三种金属锌粉和返锌冶炼流程的两种剩余物，提高锌的回收率并实现了有价元素的高效分离和零排放。解决湿法炼锌Cl离子高的问题的同时实现了整个工艺流程、产品的闭合，各种锌粉的含锌量≥98％，锌总的回收率为99.5-100％。
967
0
本实用新型涉及一种加压雾化脱除硫酸锌溶液中有机物的装置，属于有色冶金湿法炼锌领域，所述的加压雾化脱除硫酸锌溶液中有机物的装置主要包括压力罐体、雾化区、溶液分配筛、搅拌区、溶液搅拌机、雾化器、搅拌区隔板、合格溶液出口、循环液出口、循环气体入口、循环气体出口、雾化区隔板、溶液入口；本实用新型通过将溶液进行雾化后与氧充分接触，再进行强力搅拌，加速硫酸锌溶液中的有机物氧化分解生成CO2与H2，从而实现湿法锌冶金过程硫酸锌溶液中有机物的脱除，能提高硫酸锌溶液中有机物分解脱除率，降低生产成本。
728
0
本发明公开了一种从铜冶炼渣中分离出铁、铜、二氧硅三种组分的方法。本方法以铜冶炼渣为原料采用湿法化学冶金技术综合回收铜渣中FE、CU、SI。主要采用盐酸或无机酸浸取铜渣,在一定条件下根据二氧硅产品质量要求,选定浸取的酸浓度、固液比、浸取温度和浸取时间,经过滤、干燥首先分离出二氧硅制得白炭黑;浸出过滤液经中和沉淀、过滤、干燥、磨细,采用常规矿物加工方法选择性分离出氧化铁相与含铜相。
本发明涉及一种微波焙烧预处理-氨法浸出高炉瓦斯灰制备ZnO的方法，属于湿法冶炼技术领域。微波焙烧预处理：首先向高炉瓦斯灰中添加高炉瓦斯灰质量5～20%的Na2CO3混合均匀后得到混合物料，将混合物料在温度为200～600℃进行微波焙烧0.5～2h，得到焙砂；焙砂用总氨浓度为3～6mol/L的氨水-NH4HCO3溶液在25～45℃下进行搅拌浸出0.5～1.0h，然后进行固液分离，固体渣经5%氨水溶液多次洗涤处理，得到浸出液和浸出渣；最后经净化除杂、蒸氨结晶、微波煅烧后制备得到ZnO。本发明能将钢铁冶金含锌烟尘清洁高效利用，提高二次资源的回收利用率同时低能制备高品质ZnO产品。
中冶有色为您提供最新的云南有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月30日 ~ 09月01日
2024年09月19日 ~ 21日
2024年09月20日 ~ 22日
2024年09月26日 ~ 28日
2024年12月20日 ~ 22日
