湖南郴州有色金属电冶金技术理论与应用

多效蒸发污酸脱砷工艺 871

 0

本发明公开一种多效蒸发污酸脱砷工艺，包括如下步骤：S1收集：收集高砷烟尘和污酸，将高砷烟尘浆化；S2浸出：将污酸和浆化的高砷烟尘混合，固液比调节至5:1‑8:1，在混合液中加入双氧水，鼓入空气，加热至80‑90℃；S3过滤：过滤浸出的产物，分离浸出液和浸出渣；S4脱砷：将浸出液输入多效蒸发器进行蒸发浓缩，得到浓缩液，将浓缩液输入结晶器进行结晶；S5离心分离：将经过结晶的物料送入离心机离心，分离晶体和分离液。与现有技术相比，本发明可以实现无害化处理制酸过程中产生的污酸，回收污酸中的砷、镉、铅等重金属，同时利用污酸中的硫酸浸出高砷烟尘，让经过脱砷的高砷烟尘和二次烟灰能返回有色冶金炉进行有价金属回收。

三氯化铁处理铅冰铜的工艺 717

 0

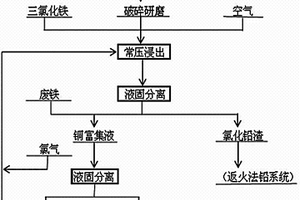

本发明涉及一种三氯化铁处理铅冰铜的工艺，属于有色金属冶金湿法领域。将铅冰铜破碎研磨过筛至80目以下；研磨后的铅冰铜送浸出槽进行常压浸出，控制FeCl3浓度200～400g/l，液固比3～10∶1，温度50～100℃，反应时间4～8小时。为了改善浸出效果，缩短浸出时间，可适当鼓入空气，并加入少量盐酸酸化。在酸性条件下，利用三价铁离子作为氧化剂浸出硫化物。在氧化浸出过程中，铅冰铜中的硫被氧化成单质硫转移到渣中，铜被氧化以离子态进入溶液，铅以氯化铅的形态和金银留在渣中；浸出过程完成后，矿浆趁热进行液固分离，实现铜铅的初步分离；向富铜浸出液中加入废铁，置换其中的铜，可得初级产品海绵铜。

从锗镓物料中分离锗镓的工艺 722

 0

本发明属于冶金技术领域，公开了一种从锗镓物料中分离锗镓的工艺。该工艺包括以下步骤：将锗镓物料按照液固比为5～10加入硫酸溶液中浸出，得到浸出渣和浸出液；向上述浸出液重加入锗镓物料调节pH至1～3，得到中和后液和中和渣；于40～80℃温度下，向上述中和后液中加入锌粉进行一次置换，反应完成后得到锗精矿和置换后液；于40～80℃温度下，向上述置换后液中加入锌粉进行二次置换，反应完成后得到镓渣和置换后液。该工艺可以避免沉锗镓带入的有机物，保证锌回收主流程正常运行，同时减少了回收镓时废水排放，工艺更具有环保性，加入的锌粉可以再次回收，节约成本，提高经济效益，是一种高效分离稀散金属锗镓的经济环保方法。

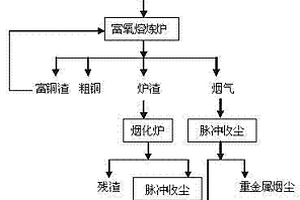

电镀污泥综合回收有价金属和无害化处理的方法 944

 0

本发明公开了一种电镀污泥综合回收有价金属和无害化处理的方法，该方法包括配料、制粒、熔炼、吹炼、收尘、烟化和尾气处理等步骤。本发明采用火法冶金，原料适应性广，熔炼与吹炼在同一炉子内完成，设备操作简单，金属回收率高；经过高温强还原熔炼后，使其中6价有害铬还原为3价无害铬，完成电镀污泥的无害化处理；由于电镀污泥的主要成份为金属氧化物，还原熔炼的烟气中仅含微量的二氧化硫，因此烟气出来不需要脱硫；没有工艺废水产生，环境污染少；能从电镀污泥中有效地回收有价金属，并且实现无害化处理。

高效选择性分离铋渣中铜的方法 877

 0

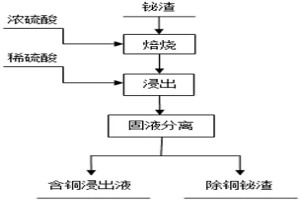

本发明属于一种有色金属湿法冶金领域，具体是涉及到一种高效选择性分离铋渣中铜的方法，包括如下步骤：将铋渣和浓硫酸混合，于300‑600℃条件下焙烧，得到焙烧渣，然后将焙烧渣和1‑3mol/L的硫酸溶液混合，固液分离，最后将液相中的铜分离出来，该技术工艺路线简单，处理成本低廉，反应条件温和，分离效果好，铜分离率达到99％以上。

从高铜铋渣中选择性高效提取铜、铋的工艺 841

 0

本发明公开了一种从高铜铋渣中选择性高效提取铜的方法，是以高铜铋渣为原料，将破碎研磨过筛后的高铜铋渣粉末与硫酸溶液按一定的配比调浆后倒入高压釜中，往高压釜中通入富氧并控制釜内氧气的压力进行氧化浸出，在氧化浸出过程中，高铜铋渣中的Cu则以Cu2+形式浸出，从而实现铜与其他有价元素的选择性分离，含铜浸出液经调酸后直接进行旋流电解提取其中的铜，可获得铜产品；浸出渣再用浓盐酸浸出分离铋，经电沉积得海绵铋，海绵铋精炼后得产品精铋；余下的渣送至火法炼铅系统综合回收Pb、Ag、Au有价元素。本发明具有对环境无污染，无“三废”排放，属于清洁冶金技术。

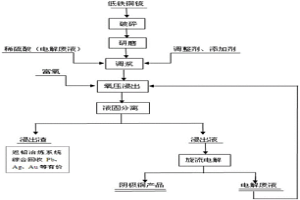

从铁铜锍物料中选择性提取铜的方法 826

 0

本发明涉及有色金属湿法冶金领域，特别是指一种从铁铜锍物料中选择性提取铜的方法。本发明公开了一种从铁铜锍物料中选择性提取铜的方法，包含以下步骤：将铁铜锍物料经破碎研磨、加硫酸调浆后在高压釜内通富氧氧化浸出；铁铜锍物料氧化浸出完成后进行固液分离得到浸出液和浸出渣；所述浸出液经调酸后采用旋流电解技术得到阴极铜产品。其中，所述铁铜锍物料中包含以下组成及其重量百分比：Pb：15～45％，Cu：35～60％，S：2～18％，Ag：0.2～0.8％，As：5～20％，Fe：0.05～0.6％。本发明提供的方法尤其适用于从铁含量低的铁铜硫物料中选择性提取铜，铜浸出液采用旋流电解技术电解沉铜，产率更高，得到的阴极铜产品杂质少、纯度高。

从有色金属冶炼烟气中选择性分离三氧化二砷的方法 1054

 0

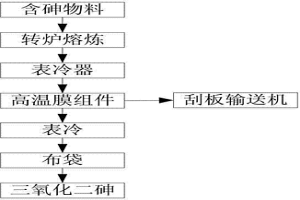

本发明涉及一种从有色金属冶炼烟气中选择性分离三氧化二砷的方法，属有色金属冶金领域。其核心技术是将烟气温度在500~700℃条件下进入高温膜组件，气体穿过膜滤芯，粉尘在惯性碰撞、拦截或扩散效应下被膜截留吸附，实现气固分离。本发明工艺流程合理、可控、稳定，砷分离率高，提取的砷产品纯度高，冶炼过程中无砷污染。

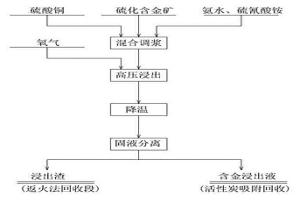

处理硫化含金矿的新工艺 1005

 0

本发明涉及一种处理硫化含金矿的新工艺，属于湿法冶金领域。实验前将矿石粉碎研磨并过200目筛；将NH4SCN-NH4OH配置成浸出水溶液，并加入CuSO4，再将研磨过筛后的硫化含金矿加入到浸出液中，按3-10:1的比例加入，温度为80-200℃，持续通入氧气，氧分压为0.6-2.0MPa，搅拌速度为300-800r/min，反应时间为1-5小时。在氧化浸出的过程中，包裹金的硫化矿物得以较为充分的氧化分解，使得硫氰酸根离子能更好的配合金离子进入溶液，从而提高金的浸出率和回收率；浸出过程完成后，固液分离，实现金属的初步分离；浸出渣返火法回收段做进一步处理，含金浸出液经由活性炭吸附予以回收。

从含碲多金属物料中综合提取有价金属的方法 695

 0

本发明是一种从含碲多金属物料中综合提取有价金属的方法，属于湿法冶金。含碲多金属物料在球磨后，用硝酸进行氧化浸出，加入硫酸钠使铅以硫酸铅的形式从溶液中分离；加入工业盐使银以氯化银的形式沉淀下来；用亚硫酸钠、工业盐把碲离子还原成粗碲粉，用电积法获得精碲；在碲还原后液中，用烧碱沉铋，电积的沉铜；以实现综合回收。本发明具有碲回收率高的优点，铜、铅、铋、碲、银分离效果好，无返渣产生，适宜处理低品位含碲多金属物料。

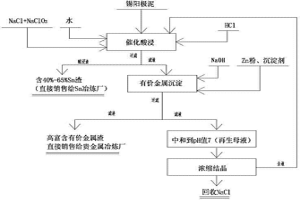

锡阳极泥中有价金属富集工艺 798

 0

本发明涉及一种锡阳极泥中有价金属富集工艺，属于有色金属湿法冶金技术领域。其特征是利用了铅、银、金氯盐的溶解度在盐酸+NaClO3体系中可以增加溶解度条件，将锑、铋、铜、铅、银、金等变成氯盐的水合物形态进入酸浸液，锡则是以SnO2渣的形态分离出来。再用锌粉和沉淀剂置换水合物得到脱锡的有价金属富集物；本发明可以提高锡阳极泥中有价金属的含量，从而使后期有价金属的处理变得更容易，本发明工艺流程短、设备简单、酸碱液全闭路循环，环境状态友好，特别适合中小企业使用。

处理危险废物—钨渣并回收有价金属的全封闭工艺 941

 0

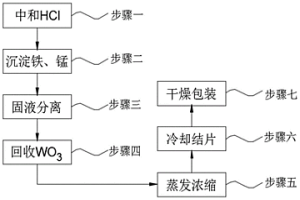

本发明公开了一种处理危险废物—钨渣并回收有价金属的全封闭工艺，包括以下步骤：步骤一，中和HCl；步骤二，沉淀铁、锰；步骤三，固液分离；步骤四，回收WO₃；步骤五，蒸发浓缩；步骤六，冷却结片；步骤七，干燥包装；该发明，无废水向外排放，实现全封闭流程，真正做到零排放、零污染；且与现有的萃钪余液处理工艺流程相比，省去了硫化物除重金属、电化学处理、活性炭吸附、电渗析浓缩处理等工序，流程大大缩短，成本大幅降低，更简单易行；不但大大降低了成本，而且还提高了氯化钙的浓度；所回收的CaCl2·2H2O，可以作为氯化剂直接出售，其质量完全能满足氯化冶金的要求，具有广阔的需求市场。

炼焦的配煤方法 741

 0

本发明涉及炼焦的配煤方法,它是在传统的烟煤配煤基础上,加入无烟煤,使配合煤的质量指标G为68～75、Y为15～20mm、其余质量指标与二级冶金焦的配合煤质量指标相同。采用加无烟煤炼焦后,焦炭质量不但没有下降,反而有所提高,较纯烟煤炼焦焦炭的块度大、裂纹少、反应性低。本发明提供的配煤方法对提高经济效益,扩大无烟煤应用范围、减轻运输压力起到了较好的作用。

从复杂多金属海绵铋料中湿法分离碲的工艺 794

 0

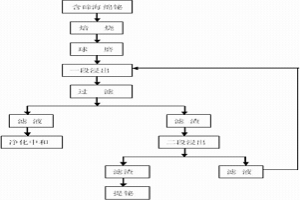

本发明是一种从复杂多金属海绵铋料中湿法分离碲的工艺,属于稀散元素的湿法提取冶金技术领域。其工艺过程采用焙烧,二段碱浸出,使碲进入溶液,铋在渣中,含碲溶液净化中和回收二氧化碲。此过程不产生有毒有害气体,对环境不污染。工艺流程短,成本消耗低,操作劳动强度小。实现将复杂多金属海绵铋料中所含的碲高效、直接浸出。本发明碲的浸出率75-83%;溶液中和渣含碲50-60%。

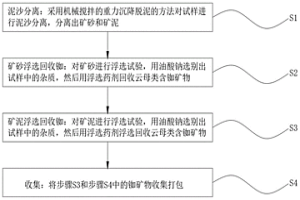

铷的预富集的选矿方法 708

 0

本发明公开了一种铷的预富集的选矿方法，包括如下步骤：S1、泥沙分离：采用机械搅拌的重力沉降脱泥的方法对试样进行泥沙分离，分离出矿砂和矿泥；S2、矿砂浮选回收铷：对矿砂进行浮选试验，用油酸钠选别出试样中的杂质，然后用浮选药剂回收云母类含铷矿物；S3、矿泥浮选回收铷：对矿泥进行浮选试验，用油酸钠选别出试样中的杂质，然后用浮选药剂浮选回收云母类含铷矿物；S4、收集：将步骤S3和步骤S4中的铷矿物收集打包，本发明结构科学合理，使用安全方便，该发明针对尾矿中的含铷矿物、云母类矿物进行选矿富集，获得达到冶炼制取Rb2O要求的富铷精矿，回收选矿尾矿中的铷，获得选矿富铷粗精矿，达到作为冶金提取铷的原料。

从铅阳极泥中提取碲产品和有价金属的工艺 1046

 0

本发明是一种从铅阳极泥中提取碲产品和有价金属的工艺，属于湿法冶金。铅阳极泥用硝酸加工业盐进行氧化浸出，加入硫酸钠使铅以硫酸铅的形式从溶液中分离；加入工业盐使银以氯化银的形式沉淀下来；用亚硫酸钠、工业盐把碲离子还原成粗碲粉，用电积法获得精碲；在碲还原后液中，用烧碱沉铋，电积的沉铜；以实现综合回收。本发明具有碲回收率高的优点，铜、铅、铋、碲、银分离效果好，无返渣产生。?

真空分离处理贵铅物料的工艺 905

 0

本发明涉及一种真空分离处理贵铅物料的工艺。采用了破碎解离-真空冶金分离回收法，其原理是首先将贵铅物料经过破碎，得到粒径为0.01-0.2mm的混合金属物料；然后，基于混合金属物料各组分在同一温度下具有不同的蒸气压，在真空中通过蒸发与冷凝，可使易挥发金属铅在适宜的温度下进行蒸发，与金、银金属相互分离。本发明实现对贵铅中金属铅、金、银、的回收，具有分离效果好、生产工艺简单、成本小、无污染等特点。

高铋粗铅电解回收有价金属的方法 672

 0

本发明涉及一种高铋粗铅电解回收有价金属的方法；属于有色金属冶金领域。本发明采用合理搭配粗铅适当控制阳极板成份——适当降低电流密度控制好槽电压——及时补充铅离子保证电解液成分——调整阳极板洗刷操作制度——最终精炼——得到合格铅锭。本发明要突破了现有生产技术对粗铅中含铅含铋的要求，允许铅阳极中含铅范围扩大到85%以上，含铋扩大到10%以内，通过电解精炼，既产出合格的铅锭，又实现快速回收铋及金银等有价金属的目的。

以高氟氯次氧化锌为原料生产微米级氧化锌的方法 997

 0

本发明涉及一种以高氟氯次氧化锌为原料生产微米级氧化锌的方法。其过程是通过湿法冶金的铵盐-氨水浸出、氧化除铁、加锌粉和硫化铵除杂、中和制备氢氧化锌；然后在干燥煅烧炉内经1200℃高温煅烧，制得纯度为99.95%的微米级氧化锌。本发明工艺条件宽松，操作简便，除杂有效、受控、可靠。

污酸的绿色利用方法 1048

 0

本发明公开了一种污酸的绿色利用方法，属于冶金、化工领域。本发明通过加入氧化锌粉中和污酸中的硫酸并生成硫酸锌；通过加入锌粉置换污酸中的铅、镉、铜等多种重金属离子，使污酸中大部分重金属富集；通过加入硫酸亚铁沉砷，利用铁的氢氧化物具有强大的吸附和絮凝能力的特性,进一步除去污酸中余留的少量铅、镉、铜等有害重金属离子；通过对沉砷后的滤液浓缩结晶、离心、干燥得到七水硫酸锌。本发明工艺流程短，不仅减少了传统方法处理污酸的成本，而且具有经济效益和良好的运用前景。

银锌铋物料分离的新工艺 1007

 0

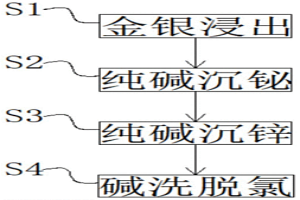

本发明公开了一种银锌铋物料分离的新工艺，涉及有色金属冶金技术领域，具体为一种银锌铋物料分离的新工艺，包括以下步骤：S1、金银浸出；S2、纯碱沉铋；S3、纯碱沉锌；S4、碱洗脱氯。该银锌铋物料分离的新工艺在铋精练加锌除银过程中产出的银锌铋渣，传统工艺是返回反射炉，锌未得到回收开路，铋、银则又进入前段系统，增加生产成本，以及通过湿法将银、铋、锌分离，银做成氯化银进银转炉，铋做成湿法氧化铋，锌做成碳酸锌，达到分离回收的目的；设计了一种银锌铋物料分离的新工艺，使其锌做成碳酸锌直接开路回收，银做成氯化银直接进银转炉，铋做成湿法氧化铋，达到分离回收，降低生产成本的目的。

含铅氧化渣湿法处理工艺 966

 0

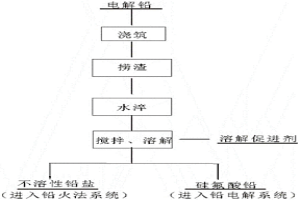

本发明涉及一种含铅氧化渣湿法处理工艺，属于有色金属冶金领域。其工艺流程包括如下步骤：从液态金属铅表面分离出含铅氧化渣；含铅氧化渣趁热进行水淬处理；水淬渣置于硅氟酸溶液中，加入溶解促进剂在搅拌条件下溶解得到硅氟酸铅水溶液。

低品位含锡铋钨钼渣的回收工艺 896

 0

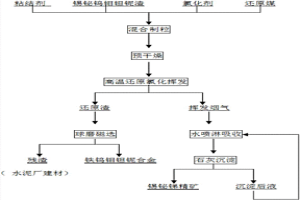

本发明属于冶金领域，公开了低品位含锡铋钨钼渣的回收工艺，该工艺包括：锡铋钨钼钽铌渣、氯化剂、还原煤和粘结剂混合制粒，颗粒预干燥后，在还原气氛下，发生高温挥发反应，得到还原渣和挥发烟气；采用水喷淋挥发烟气进行收尘，向收尘所得矿浆中加石灰沉淀，得到锡铋锑沉淀渣和沉淀后液；还原渣经球磨磁选，得到铁锰钨钼钽铌富集物和残渣。采用本发明工艺能一次性将易挥发的金属富集，难挥发的金属钨钼钽铌高温还原，和铁锰形成小颗粒合金，经过磁选分离金属和脉石，实现了有价金属全部回收；同时，钨冶炼渣从危险固体废物变成一般固废，可直接送水泥厂作为建材原料，物料全部资源化，是锡钨冶炼渣高效资源无害化的处置方法。

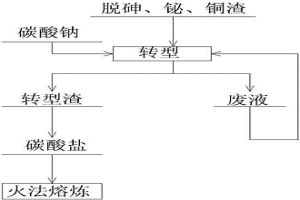

把铅银氯盐体系转型为碳酸盐体系的工艺 1075

 0

本发明涉及一种把铅银氯盐体系转型为碳酸盐体系的工艺，属有色金属湿法冶金。其转型步骤是：①利用磨矿设备把原料粉碎至160以下；②转型条件：在原料粉中按液固比3∶1加入自来水，按氯离子含量加入1.8倍重量碳酸钠，搅拌混合；再通过加入少量片碱，继续搅拌，调节初始pH=13-14；然后将反应物料加热至50℃，同时鼓入空气，空气流量控制在30-50L/h.L，反应时间2小时，控制终点pH=9-10；过滤得碳酸盐渣及废液；③废液返回②配料浸出，碳酸盐渣进入火法系统回收有价金属。本发明工艺原料适应性强，成本低，更加利于提高生产回收率。

从含碲冶炼渣中提取精碲的方法 924

 0

本发明涉及一种从含碲冶炼渣中提取精碲的方法。其特征在于包含以下 步骤：无机酸氧化浸出、铜板置换贵金属、硫化钠沉淀铜、中和沉淀碲、粗 TeO2的碱性浸出、Na2S除杂、浓缩、电积。本方法既具有碲回收率高的优点， 又可综合有效地回收其它有价金属；适合处理湿法冶金过程中产生的含水分 高、粒度小的含碲废渣。

湿法炼锌沉矾除铁渣减量化的方法 753

 0

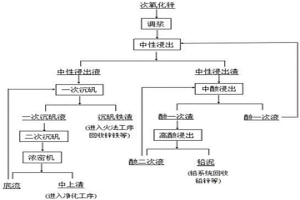

本发明属于湿法炼锌冶金领域，具体公开了一种湿法炼锌沉矾渣减量化的方法。该方法主要包括中性浸出、中性浸出液两次沉矾除铁、中性浸出渣中酸浸出和高酸浸出五个工艺步骤。该方法通过一次沉矾终点pH控制及二次沉矾渣作为晶种和中和剂返一次沉矾工序，使得相比之前的一次沉铁工艺沉铁渣量减少20％左右，渣中含锌率降低了5％以上，提高了锌的直收率，同时也降低了中上清溶液中砷锑等杂质的含量，本发明方法是一种经济环保低成本的湿法炼锌沉铁方法。

提高含铟锑铅物料铟浸出率的方法 670

 0

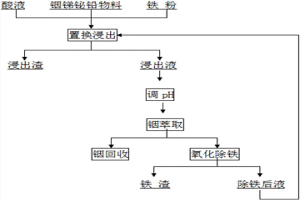

本发明属于冶金技术领域，具体涉及一种提高含铟锑铅物料铟浸出率的方法。该方法将含铟锑铅铋物料加酸液浸出，再加铁粉选择性将铅铋锑置换成金属进渣，分离得到浸出渣和浸出液；调节浸出液的pH值，进行铟萃取，分离得到铟和萃取后液，将萃取得到的铟回收；调节萃取后液的pH值，通入氧气除铁，得到铁渣和除铁后液。本发明方法工艺流程短、经济实用、操作环境好、清洁度高，可实现高效选择性浸出铟(铟的浸出率达98％以上)的目的。铟的萃取率达到99％，有效保证了铟的回收。整个流程溶液密闭循环，没有废水排除，清洁环保。

用铅锌冶炼过程产生的富铟渣制取海绵铟的方法 1042

 0

本发明涉及一种用铅锌冶炼过程产生的富铟渣制取海绵铟的方法，属于有色金属湿法冶金技术领域。其工艺步骤通过富铟渣熟化浸出，滤渣经再次熟化后进行二次高温酸浸，富铟液除杂，置换海绵铟；置换后液回收后生产七水硫酸锌或者氧化锌产品。本发明工艺流程短，原料适应性强，铟回收率高，且能耗小、污染小、生产成本低。

锡冶炼烟气处理装置 1028

 0

本发明涉及冶金技术领域，且公开了一种锡冶炼烟气处理装置，包括湍动混合塔，所述湍动混合塔的内侧固定连接有碱液喷射装置，所述净化烟气管道的底部固定连接有金属滤袋，所述细尘循环管的顶部固定连接有粗尘收集斗，所述粗尘收集斗的内侧固定连接有锁风卸料阀。通过在净化烟气管道中喷入碱性物料，可以更好地包裹烟气中的含氟物料，可有效增大烟尘的粒径，碱性物料实现对含氟烟气的中和、包裹。通过烟尘和碱性物料经烟气分布板均匀喷入湍动混合塔内，使烟气在湍动混合塔内循环沸腾，同时碱性物料对含氟气体起到中和作用，有效避免了气溶胶对设备的粘附，延长了设备使用寿命。

高锌高砷锗料回收锗的方法 578

 0

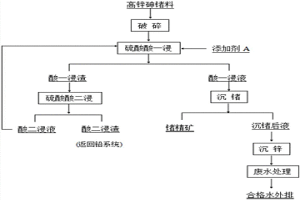

本发明属于稀有金属冶金领域，公开一种高锌高砷锗料回收锗的方法。对高锌高砷锗料破碎、球磨后，经酸一次浸出、酸二次浸出、酸一浸液沉锗，到锗精矿和沉锗后液；向沉锗后液中加入碳酸盐沉锌，控制溶液终点pH在7～8之间，沉锌后液送入废水处理阶段。本发明通过加入添加剂直接湿法浸出，使得原料中的砷基本入渣，解决了高锌高砷锗料不通过焙烧抑制AsH₃产生的安全问题，同时有效回收了锌锗等有价金属，并通过铁盐沉锗替换传统单宁沉锗，大大降低了锗的生产成本，提高了锗的生产效益，是一种安全绿色环保低成本的锗回收方法。
