湖南郴州有色金属电冶金技术理论与应用

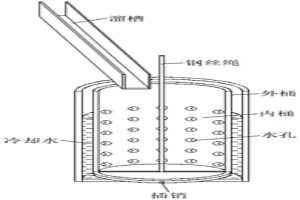

实用型冰铜水淬工艺 1189

 0

本发明公开了一种实用型冰铜水淬工艺，涉及有色金属铅冶金技术领域，具体为一种实用型冰铜水淬工艺，包括以下步骤：S1、导入冰铜；S2、行车吊出内桶；S3、破碎机破碎冰铜。该实用型冰铜水淬工艺中铅还原炉设置一个冰铜水淬装置，以便冰铜能顺利破碎并球磨进入湿法回收工序；铅鼓风炉设置一个冰铜水淬装置，它能使鼓风炉产出的冰铜迅速冷却成型，不给铅流动包裹冰铜的机会，有效提高冰铜破碎的效率，提高湿法回收铜的效率；冰铜水淬工艺在金属回收系统中占着极其重要的地位，设计该工艺具有重要意义；本发明的冰铜水淬装置制作廉价，运行成本低，适用性强，操作简单。

氯氧铜除氯提铜的方法 1121

 0

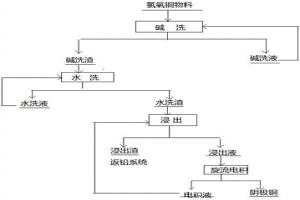

本发明公开了一种氯氧铜除氯提铜的方法，属于有色金属湿法冶金技术领域。该工艺包括如下步骤：第一阶段:(1)向氯氧铜物料中加入第一洗液，反应后得碱洗液和碱洗渣；(2)采用第二洗液洗涤步骤(1)得到的碱洗渣，得水洗液和水洗渣；(3)向步骤(2)得到的水洗渣中加入酸液，反应后得浸出渣和浸出液；(4)步骤(3)得到的浸出液旋流电积，得阴极铜和电积液。该方法将氯氧铜物料与氢氧化钠或碱洗液反应，氯元素反应形成氯化钠溶于水中而除去，并将得到的碱洗渣进行水洗，洗掉了碱洗渣中夹带的氯化钠，相当于进一步除去了氯氧铜物料中含有的氯元素，从而消除了氯元素对后续旋流电积工艺及设备的影响，流程简单，生产成本低。

铅冰铜火法处理工艺 1168

 0

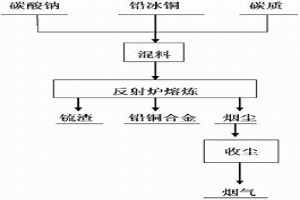

本发明涉及一种铅冰铜火法处理工艺，属于火法冶金领域。本发明以焦碳为还原剂、碳酸钠为混合反应剂，利用焦碳中的碳与铅冰铜中铅和铜的硫化物反应，生成铅铜合金的原理，对铅冰铜中的主要元素铅和铜进行回收；由于反应生成了硫化钠而使渣的熔点降低，渣和铅铜合金分离更彻底；同时，铅冰铜中的其他杂质金属锌铁等也发生类似反应而被还原进入铅铜合金中，进入铅铜合金中的杂质金属后续分离简单，对整个铅冰铜火法处理工艺影响很小；并且，铅冰铜中的硫全部转化为硫化钠，避免环境污染、实现绿色生产，符合环保要求。

CRT含铅玻璃的处理方法 1149

 0

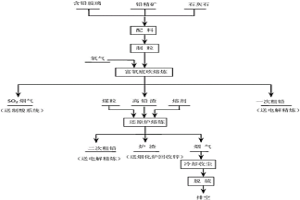

本发明公开了一种CRT含铅玻璃的处理方法，包括将CRT含铅玻璃、铅精矿和造渣剂进行配料，得到混合物料；对所述混合物料进行混合制粒；对经混合制粒的粒料进行氧化熔炼，氧化熔炼产出一次粗铅、高铅渣和烟气；对高铅渣进行还原熔炼，在还原熔炼过程中根据配料连续加入造渣剂石灰石及还原剂煤粉，并以天然气为燃料，还原熔炼产出二次粗铅、炉渣和烟气；还原熔炼产出的炉渣进入烟化炉进行锌的回收；一次粗铅和二次粗铅进入铅电解系统进行电解精炼回收铅。本发明将CRT含铅玻璃与铅精矿混合配料后进行氧化还原熔炼，铅在高温中可游离出来参与各种冶金反应，产出的弃渣铅含量小于1％，铅回收率大于94％。

含铅铋钼物料的湿法分离工艺 960

 0

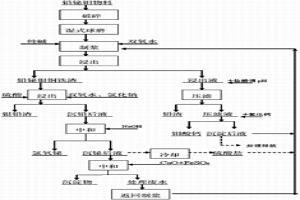

本发明涉及一种含铅铋钼物料的湿法分离工艺,属于有色冶金技术领域。本发明将含铅铋钼物料先经球磨,加纯碱和氧化剂制浆,制浆料液加温浸出,使钼以钼酸钠形式存在于浸出液中,铅、铋、银、铜和铁留在浸出渣中形成铅铋银铜铁渣;浸出液用盐酸酸化沉淀部分溶解铅,形成铅渣用铅火法冶炼回收,再加氯化钙,沉淀出钼酸钙;上述含铅铋银铜铁渣用硫酸、氯化钠、双氧水浸出,Pb以银铅渣的形式分离;沉铅后液通过水解沉铋;从而实现铅、铋、钼的分离。本发明金属回收率高,分离效果好,废液循环利用,无废渣产出,环保安全。

湿法处理含砷铅阳极泥工艺 920

 0

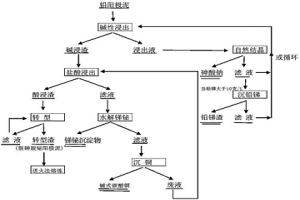

本发明涉及一种湿法处理含砷铅阳极泥工艺，属有色金属湿法冶金及二级资源回收领域。工艺步骤是：碱浸脱砷-出滤液沉铅锑-氯盐体系浸出-水解锑铋-置换铜-酸浸渣转型；转型后渣含铅，锑，金，银，进入火法熔炼系统；本发的脱砷条件合理，洗渣后液都可循环浸出使用，几乎无废液排放，工艺流程简单，常压操作，原料适应性强，成本低，更加提高生产效率。

铅冰铜分离铜及综合利用的方法 789

 0

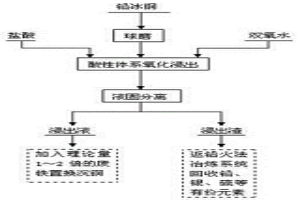

本发明涉及一种铅冰铜分离铜及综合利用的方法，属有色金属湿法冶金领域。该工艺是采用在盐酸体系下加双氧水氧化浸出。将铅冰铜块料球磨至粒度100目以下，球磨后的铅冰铜送浸出槽进行氧化浸出，控制HCl浓度1～6mol/L，双氧水浓度0.5～3.5mol/L，液固比3～10:1，温度60～90℃，反应时间1～2h。在盐酸条件下，利用双氧水作为氧化剂浸出硫化物，在氧化浸出过程中，铅冰铜中的硫被氧化成单质硫或硫酸根，铜被氧化以离子态进入溶液，铅以氯化铅和硫酸铅的形式和金银留在渣中。浸出过程完成后，进行固液分离，实现铜铅的初步分离；富铜浸出液可以通过加入铁屑置换沉铜，浸出渣返回火法炼铅系统回收利用铅、银、单质硫等有价元素。

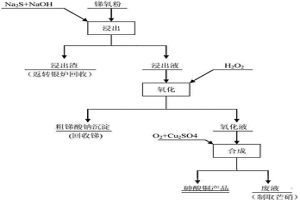

锑氧粉中砷的无害化处理方法 963

 0

本发明涉及一种锑氧粉中砷的无害化处理方法，属有色金属湿法冶金及化工领域。它是在选择浸出锑氧粉后氧化得到含砷氧化液，再通过加入氧气和硫酸铜合成砷酸铜，所合成的砷酸铜可用来配制木材防腐剂。该方法简单明了，原料适应性强，所需设备少，生产成本低，解决了砷害问题。

金银合金分离提纯的工艺 874

 0

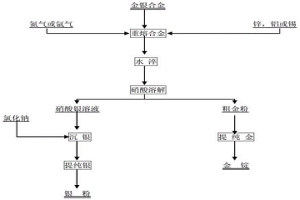

本发明涉及一种金银合金分离提纯的工艺，属于冶金技术领域。本发明工艺步骤包括1）重熔合金；2）水淬；3）硝酸溶解银和杂质金属；4）沉银；5）提纯银；6）提纯金。本发明通过引入贱金属改变金银合金的成分，解决了合金溶解时互相包裹的难题。

从富铟烟尘中氧压提取铟的方法 891

 0

本发明提供一种从富铟烟尘中氧压提取铟的方法。其特征在于采用湿法冶金的氧压酸浸技术对难处理的铅锡反射炉含铟烟尘进行浸出提铟，并高度富集原料中的有价金属后进行回收；浸出液净化除杂、萃取、置换和电解提纯，从而得到大于99.995％以上的电铟产品。该工艺方法能明显提高铅锡反射炉含铟烟尘铟浸出率及有价金属富集率，达到综合回收的效果，从而使铟冶炼废水能够低成本处理后达标排放，消除了铟提取过程的环境污染。过程中铟浸出率达97％以上，浸出渣含铟小于0.01％，铅、锡、铋、锌富集率达到98％以上，精铟产品质量达到99.995％以上，并得到含Pb＞60％的铅富集渣。该方案既可以单独成系统也可用于旧工艺的改进和完善，具有较高的推广利用价值。

金属粉末的清洗装置 1125

 0

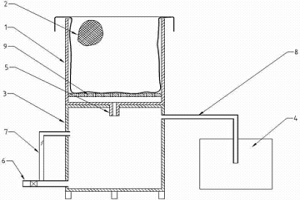

本发明涉及一种金属粉末的清洗装置，属于金属深加工的粉末冶金技术领域。包括清洗桶（1）、过滤袋（2）、集液桶（3）和真空泵（4）；清洗桶（1）位于集液桶（3）的上方；清洗桶（1）为敞开式，下部设有过滤孔的滤板（9），底部焊接排液管（5）与集液桶（3）密封连结；清洗桶（1）内壁安衬过滤袋（2），且过滤袋（2）的袋口反过来完全覆盖清洗桶桶口；集液桶（3）是一个全密封的桶体，桶体侧面装有液位计（7），底侧有带关闭阀的排液管（6）；桶体上侧有抽气管（8）与真空泵（4）连接。本发明结构简单，清洗金属粉末的效果好，金属损失小，而且清洗操作安全方便。

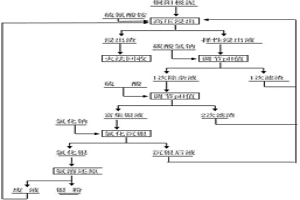

从铜阳极泥中选择性回收银的方法 654

 0

本发明涉及一种从铜阳极泥中选择性回收银的方法，属有色金属湿法冶金及二级资源回收领域。本发明把铜阳极泥原料经过弱酸环境里以硫氰酸铵或硫氰酸钠为选择剂在高温高压的条件下选择性浸出金银，经过加碳酸氢钠调节pH第一次除杂及加硫酸调节pH第二次除杂，得到除杂净化后的富集银液，经过此工艺处理，使得铜阳极泥中贵重金属银直收率分别高达90%以上，更加利于提高贵金属银的回收率。本发明适用从各种铜、铅阳极泥以及含金银的物料中选择性提取银。

从氧化铋渣中浸出的铅银渣火法处理综合回收工艺 873

 0

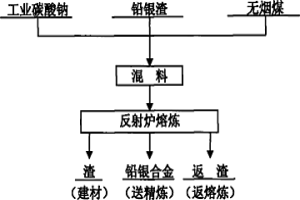

本发明涉及一种从氧化铋渣中浸出的铅银渣火法处理综合回收工艺,属于冶金领域。本发明以无烟煤为还原剂,工业碳酸钠为造渣剂,将从氧化铋渣中浸出的铅银渣中的氯化铅转变成碳酸铅,碳酸铅分解成氧化铅,利用无烟煤中的碳与氧化铅进行还原反应、生成单质铅的原理,对铅进行回收,并且由于反应生成了氯化钠而使渣的熔点降低,渣和铅分离的更彻底;利用铅是银良好的捕集剂,银能以分子状态熔解在液态铅中的原理,将从氧化铋渣中浸出的铅银渣中的银和铅一起进行回收。同时,铅银渣中的其它杂质金属锑铋等也发生类似反应而被还原进入铅银合金中。

精准自动控制pH值的加酸装置 1053

 0

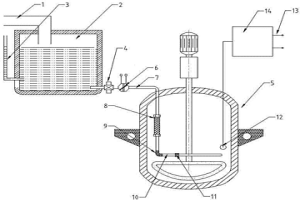

本发明涉及一种精准自动控制pH值的加酸装置，属于湿法冶金设备技术领域。其结构包括酸液贮藏罐（2）、酸液分配器（10）和酸液控制系统；酸液分配器（10）安装在反应容器（5）内；酸液贮藏罐设置的位置要高出酸液分配器（10），酸液贮藏罐（2）依次通过手动截止阀（4）、电动蝶阀（6）、输液管（7）和活动套管（8）连接酸液分配器（10）；本发明采用先进的在线实时控制技术，在高浓度酸液加酸过程中不产生酸雾、pH值控制精度高、劳动强度低、且结构简单、运行可靠。

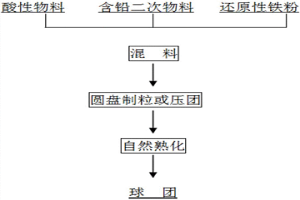

含铅二次物料成球工艺 1145

 0

本发明属于冶金技术领域，具体公开了一种含铅二次物料成球工艺。该工艺包括将含铅二次物料和酸性物料、还原性铁粉按照质量配比为100:30～60:10～60混合，混合料经圆盘制粒或压团，自然熟化，得到球团，球团在2～5米距离掉落到钢板不破碎次数为5～7次。本发明提供的成球方法，可有效提高球团强度，团球入炉熔炼时，避免直接扬尘，减少二次烟尘，提高金属回收率，降低能耗，节约处置成本。烟尘量的减少，也相应的减少了无组织排放，保护环境，更好的实现清洁生产。同时这类综合回收含有有色金属银的还原性铁粉的金属也获得资源化回收。

银氧化锡电接触材料的制备方法 1118

 0

本发明提供一种银氧化锡电接触材料的制备方法，先采用溶液制备的方法，将含有硝酸银和硝酸锡的水溶液同含有六偏磷酸钠分散剂的碳酸钠水溶液混合反应，在高速搅拌和六偏磷酸钠分散剂作用下得到含有碳酸银和碳酸锡的混合物，再经过滤、煅烧和机械研磨处理制得颗粒细小的银氧化锡复合粉末，有利于后续粉末冶金制备成分均匀的银氧化锡电接触材料，同时制备过程是环保的。本发明制备工艺简单易控制，生产周期较短，污染少，成本低，有利于工业化生产。

高砷粗锑白脱砷的方法 915

 0

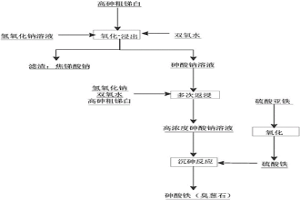

本发明公开了一种高砷粗锑白脱砷的方法，属于湿法冶金技术领域。该方法包括以下顺序：(1)粗锑白的氧化?碱浸 : 采用在双氧水提供的氧化气氛下氢氧化钠溶液溶解粗锑白中的砷化合物形成砷酸钠和焦锑酸钠留渣；(2)砷酸钠溶液返浸：将步骤(1)得到的滤液按相同液固比，并补加氢氧化钠和双氧水进行浸出，滤液经过多次返浸最终得到高浓度砷化合物溶液；(3)沉砷：向步骤(2)产生的高浓度砷化合物溶液中加入硫酸铁溶液，形成砷酸铁固化砷化合物。本发明方法能够有效的脱除锑白中的砷化合物，实现砷锑分离，并对危险化合物砷酸钠进行无害化处理，操作简单且环境较好，能够有效的实现资源综合回收利用。

选择性回收铜阳极泥中金银的方法 729

 0

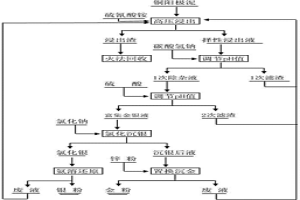

本发明涉及一种选择性回收铜阳极泥中金银的方法，属有色金属湿法冶金及二级资源回收领域。本发明把铜阳极泥原料经过弱酸环境里以硫氰酸铵或硫氰酸钠为选择剂在高温高压的条件下选择性浸出金银，经过加碳酸氢钠调节pH第一次除杂及加硫酸调节pH第二次除杂，得到除杂净化后的富集金银液，经过此工艺处理，使得铜阳极泥中贵重金属金银直收率分别高达90%与94%以上，更加利于提高贵金属金银的回收率。本发明适用从各种铜、铅阳极泥以及含金银的物料中选择性提取金、银，直收率高且分离彻底，更加利于提高贵金属金银的回收率。

锗生产废液的多金属回收处理工艺 836

 0

本发明涉及一种锗生产废液的多金属回收处理工艺,属于有色金属湿法冶金技术领域。它是用萃取剂A与煤油稀释剂对锗生产废液萃取镓,经洗涤、反萃,去杂净化,沉镓,电解得纯度99.99%的金属镓;萃镓后的萃余液用萃取剂B与煤油稀释剂先萃取铁及部分杂质,再用同样的有机萃取液B对萃铁后的萃余液萃铟,经调PH,用萃取剂A萃取铟,再反萃,中和,氧化去杂质,置换得到海绵铟,经压团熔铸得到99%的金属铟。本发明工艺流程短,占地面积小,投资省,上马快,劳动条件好,金属回收率大于92%;所得的产品金属镓纯度99.99%,金属铟纯度99%;本发明有效地解决了废酸溶液中有价金属不能利用的难题,具有很高的资源综合利用价值。

氧化石墨烯/纳米银复合钎焊材料及其制备方法 918

 0

本发明公开了一种氧化石墨烯/纳米银复合钎焊材料及其制备方法，其原料组成为：0.08%～0.1%氧化石墨烯，1.5%～3%纳米银，余量为锡铜（Sn-0.7Cu）合金。本发明利用粉末冶金的工艺方法，以改进的Hummers方法合成氧化石墨烯和以化学法合成的纳米银制成氧化石墨烯/纳米银复合材料，与锡铜合金按比例机械混合后，经熔化、烧结后制得氧化石墨烯/纳米银复合钎焊材料。这种氧化石墨烯/纳米银复合钎焊材料无毒环保，熔点较低，润湿性良好，钎焊工艺性好。

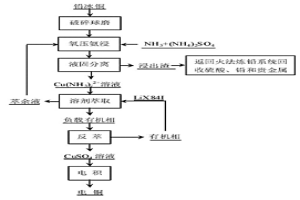

从铅冰铜中分离铜的方法 658

 0

本发明涉及一种从铅冰铜中分离铜的方法,属于有色金属湿法冶金领域。它采用NH3-(NH4)2SO4弱碱性复合体系在110～200℃温度下对铅冰铜进行氧压浸出,铜与NH3发生配位化学反应进入溶液,其它金属硫化物则被转化为氧化物/氢氧化物和元素硫,其与金、银一起保留于浸出渣,浸出渣返回火法炼铅系统配料即可回收铅、贵金属和单质硫等有价元素。铜-氨配合溶液采用LiX84I选择性萃取和反萃得到硫酸铜富集液,再通过常规硫酸铜电积工艺得到合格的阴极电铜。本发明可实现铅冰铜中铜的一步分离,流程简短,有价金属回收率高,三废排放少,环境友好,且对设备材质要求低,实际运行安全可靠。

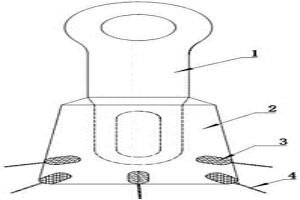

高温镶铸硬质合金制造复合耐磨锤头的方法 1081

 0

本发明公开了一种高温镶铸硬质合金制造复合耐磨锤头的方法，复合耐磨锤头包括锤柄、锤头基体和镶铸在锤头基体中的硬质合金，该方法将硬质合金固定在铸型中，再将铸型加热至1100‑1250℃，随即浇注锤头基体的金属液使锤头基体与硬质合金之间形成冶金结合，冷却后脱去模壳，得到复合耐磨锤头。高温镶铸可以消除冷铁镶铸存在的缺陷，如冷隔造成镶铸合金块脱落，冷铁阻碍钢水流动与补缩，产生孔洞，阻碍气体排除造成气孔，同时也因温差大，冷却收缩时产生裂纹等缺陷，高温镶铸能使锤头基体和镶铸在锤头基体中的硬质合金产生冶金结合，从而可获得致密的铸件。

从高铅铜锍中回收金属铜的工艺 724

 0

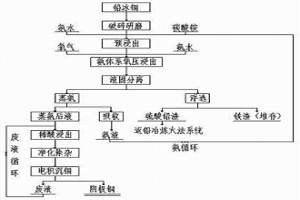

本发明涉及一种从高铅铜锍中回收金属铜的工艺，属于有色冶金湿法冶金领域。该工艺是将破碎研磨至100以下的高铅铜锍与碳酸铵溶液进行调浆处理，加入适量氨水，在控制pH值的条件下预浸出。反应所得矿浆泵人高压釜，调整液固比6～10:1；通入氨气，高压氧气，控制氧气分压0.1～1.2MPa，总压1.0～3.7MPa；控制浸出温度为160～240℃，进行高压氨体系氧化浸出。液固分离后，溶液进过蒸氨作业回收氨气，二氧化碳；滤渣浮选回收硫酸铅。蒸氨作业所得沉淀物送溶液槽进行稀酸浸出处理回收其中的硫酸铜，进过净化除杂后送电积系统回收的产品阴极铜。

控制硫酸锰颜色变暗的方法 1083

 0

本发明涉及一种控制硫酸锰颜色变暗的方法,属于湿法冶金中的除杂工艺。其主要步骤是将从软锰矿和黄铁矿中用硫酸浸出的浸出液,经净化处理,得硫酸锰结晶体和浓缩母液,硫酸锰结晶体经干燥制得成品;若成品有颜色变暗现象,将浓缩母液返回硫酸浸出程序中再浸出;此时,控制回头浓缩母液浸出温度大于80℃,pH=1.3～1.5,让铵根离子和三价铁生成黄铵铁矾晶体沉淀析出,压滤,从而除去回头浓缩母液中的铵根离子;最终得到合格成品为止。本发明能有效地降低产品中铵根杂质离子含量,使所制得的硫酸锰的干燥成品的颜色长期保持微红色或肉红色,大大提高产品的品质和商业价值。

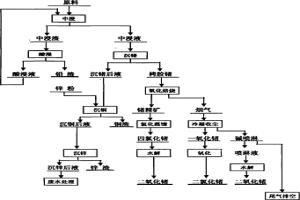

从含锗物料中湿法综合回收各种有价金属的方法 1031

 0

本发明涉及一种从含锗物料中湿法综合回收各种有价金属的方法。属于稀有金属冶金领域,包括循环中浸出分离铅渣,栲胶沉锗回收二氧化锗,沉锗废液回收铜渣和锌渣的过程。本发明能综合有效地回收铅、锌、铜、锗有价元素,工艺过程稳定,便于控制;不仅有效解决了环境污染的问题,而且锗的回收率达到90%以上。

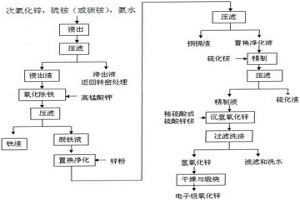

以高氯次氧化锌为原料生产电子级氧化锌的方法 736

 0

本发明涉及湿法冶金和精细化学品技术领域,尤其涉及一种以高氯次氧化锌为原料生产电子级氧化锌生产工艺，其过程的特点是原料高氯次氧化锌不采用预先脱氯作业，而直接通过湿法冶金的铵盐-氨水浸出、氧化除铁、加锌粉和硫化铵除杂、中和制备氢氧化锌,然后在干燥煅烧炉内经1000-1100℃高温煅烧制得纯度为99.95%的电子级氧化锌。

冶炼尾气球磨强化石灰吸收方法 660

 0

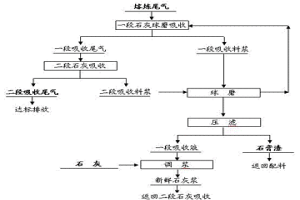

本发明涉及有色冶金领域中火法冶炼过程，特别是采用球磨方式强化冶炼尾气石灰吸收的湿法冶金方法。熔炼尾气与石灰浆料进行两段逆流吸收，首先一段石灰料浆经过球磨后与熔炼尾气反应，使二氧化硫与氢氧化钙反应，产出一段吸收料浆与一段吸收尾气，产出的一段吸收料浆球磨后返回至一段石灰料浆使用，当一段吸收料浆pH值低于要求数值时开路；一段吸收尾气进入二段吸收过程与二段石灰料浆反应，使残余的二氧化硫完全吸收，二段吸收尾气达标排放，二段吸收料浆后返回一段吸收过程使用；本发明的核心首先是采用球磨方式打开了石灰吸收料浆中的包裹，其次是采用二段吸收强化了吸收效果，共同作用实现了熔炼尾气的高效吸收。

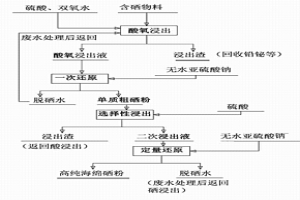

从低品位含硒物料中提取硒的工艺 966

 0

一种从低品位含硒物料中提取硒的工艺;属于冶金工艺技术领域,其方案是将磨细的低品位含硒物料用硫酸和氧化剂加热进行酸氧浸出后,硒以硫酸硒的形式进入酸氧浸出液中,过滤,往酸氧浸出液中加入无水亚硫酸钠进行一次还原,还原完全后过滤,脱硒水返回酸氧浸出;得到的单质粗硒粉中还有一些杂质,需要再提纯;用15%的硫酸溶液将其选择性浸出;过滤后,二次浸出液再用无水亚硫酸钠定量还原后得到海绵硒;该海绵硒经过热水反复清洗、干燥后便可得到高纯海绵硒粉;本发明不受原料品位限制,适合处理含硒3-10%的各种含硒物料,硒回收率高,可达93%以上,且生产成本低;且整个生产过程无废气产生、大部分废水可回用,只有少量废水经废水处理后达标排放,对环境无污染。

高砷铅阳极泥脱砷方法 1095

 0

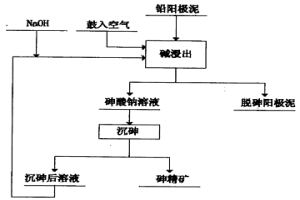

本发明涉及高砷铅阳极泥脱砷方法,属于贵金属冶金技术领域。其方法是将高砷铅阳极泥,加碱液,在不断鼓入空气和加温的条件下,经碱浸出;脱砷后的铅阳极泥,利用已知工艺综合回收金银及其它有价金属;浸出液中含有砷酸钠,经石灰沉砷回收砷精矿,沉砷后的溶液补充碱液返回到碱浸出工序。利用本发明方法,可将阳极泥中的砷降到1%以下,而锑与铅很少被浸出,经过脱砷预处理后的阳极泥继续返回原工艺处理,不需要对原工艺做任何改变。

含铊硫化铅精矿中铊的脱除方法 905

 0

本发明公开了一种含铊硫化铅精矿中铊的脱除方法，属于环境保护和湿法冶金技术领域，对含铊硫化铅精矿进行湿式细磨，磨矿过程中加入氢氧化钠、氢氧化钾、碳酸钠、石灰等碱性物质中的一种或者它们的组合，使矿浆的pH值大于等于11.0，磨矿浓度为50%~75%，磨矿细度为小于200目粒级的含量达到95%~100%，磨矿完成后，进行液固分离得到碱性液体和细磨后的铅精矿；在细磨后的铅精矿中加入硫酸溶液，室温下搅拌反应，矿浆浓度为10%~45%，矿浆pH值小于2.0，反应时间1h至24h，反应完成后，经液固分离得到酸性液体和精矿渣，该精矿渣即为脱铊后的铅精矿。本发明在常温常压下脱除含铊铅精矿中的铊，可以显著减少进入冶金过程的铊的质量，有利于减少和控制铊对大气的污染。
