全部
▼
热搜：
684
0
本发明提供一种钛合金制品的制备方法，步骤如下：首先设计并制造模具，然后将钛合金粉末和有机粘结剂混合放入模具中，以196Mpa的压力注射成形即冷压成形制备成生坯,在550℃脱脂后,采用中低温快速升温法和高温慢速升温法进行阶段加热烧结,然后进行淬火处理，得到钛合金制品。应用本发明的方法能够制备性能优良且形状复杂的钛合金制品。
942
0
本发明公开一种生产海绵钛过程中反应器的防氧化方法，涉及海绵钛冶炼过程中防止反应器氧化，属于海绵钛冶炼领域。其烧结材料由下列组成物及重量百分比组成：Al粉10～23%、Al2O375～85%、活化剂1.5～5%和粘结剂?0.5～1.5%。该材料在反应器外壁烧结形成的金属陶瓷层具有抗氧化、耐高温、强度高、耐腐蚀以及良好的导热性等特点；具有烧结层的反应器能在生产过程中正常使用，不能影响和干扰生产过程；反应器使用寿命大幅增长，从而减少生产成本；在使用过程中反应器不易出现漏点，从而生产过程和产品质量提高。
1064
0
本发明公开了一种活性蜂蜜的获取和纯净保藏方法，通过除气后真空封装的方式直接阻断了自然发酵的反应源头，然后通过采用无铅低温玻璃粉和甲壳素粉烧结的特制玻璃基容器进行保藏来抗菌和灭毒；再通过严格的环境、蜂群筛选后，选择抗菌消毒的碳化杨木作为蜂群常居场所，再通过人工控温控制蜜蜂的活动周期，以达到每一周期的蜜组成均等的技术目的，同时通过真空无菌搅拌除气，极大地降低天然活性蜜内的氧气含量，抑制氧化酶作用，可以有效防止过多糖份在氧化酶的作用下转化为过氧化氢而导致仍含有高水含量的活性蜜失效。本发明具有纯天然的、抗发酵、纯净保藏、质量均一、活性良好的特性。
1072
0
一种倒扣封装肖特基二极管凸点的制作工艺，按下述工艺步骤制作：a、复合模版的设计及制作；b、凸点漏印；c、凸点烧结及表面清洗。本发明在丝网印刷技术工艺的基础上，用复合模版漏印技术，用芯片上的凸点代替传统封装的引出脚，能够在间距低至0.1mm，凸点区域0.2mm的裸片上做出均匀一致的凸点，其排列密度很大，在Φ100圆片上，凸点数量都大于10000个，从而实现了用复合模版漏印技术制作肖特基二极管凸点。本工艺满足了凸点设计的技术要求，凸点成形规则、大小一致、光洁度好，使产品的体积极大的缩小，便于高端电子产品小型化。同时由于互连线长度极大缩短，使肖特基二极管正向势垒降低，实现组件高速化。
974
0
本发明公开了一种提高钕铁硼永磁材料矫顽力的辅助合金及应用方法，属于磁性材料领域，该合金的通式为(Pr1‑xRx)6Fe13‑yMyAl，其中R为La、Ce、Nd中的一种或组合，所述M为Cu、Ga中的一种或组合；通式中x、y取值范围分别为：0≤x≤0.5，0≤y≤1。本发明提供的辅助合金按照一定比例添加于主合金中，经烧结后达到改善钕铁硼磁体晶界的显微结构、提高其内禀矫顽力和方形度的效果，解决了现有技术在钕铁硼矫顽力的提高上普遍存在的生产成本高昂或材料综合性能不达标的问题。
1022
0
本发明提供一种具有薄膜镀层的吸气剂及其制备方法和应用，涉及新材料领域。该具有薄膜镀层的吸气剂，包括吸气剂基材及其表面的薄膜镀层，吸气剂基材的原料包括Zr粉和ZrVFe合金粉末，薄膜镀层为Ni层。Ni层可使H2分子在吸气剂表面的解离能降低，提高吸气剂的吸气性能，也可有效阻止O2等活性气体对吸气剂基材的氧化，从而降低吸气剂的激活温度。本发明提供的具有薄膜镀层的吸气剂可以在300～450℃烘烤过程中实现激活，能够很好地避免在激活过程中对器件的损伤。吸气剂激活后在室温条件下具有良好的吸气性能，可吸收电真空器件中的活性气体，提供器件封离后所需的真空度，保证器件的寿命及稳定性和可靠性。
932
0
本发明涉及一种石墨烯增强镍铝合金基复合材料的制备方法，属于金属基复合材料技术领域。该方法以固态碳源作为石墨烯的前驱体，解决了石墨烯难以分散的问题；利用金属铝在镍基体中的固溶过程调节碳原子在镍基体中固溶与析出过程，进而控制石墨烯生长，制备具有可控层数的石墨烯，而且原位生长的石墨烯与镍铝合金基体的界面结合力好，对镍铝合金基体具有显著的增强增韧作用；另外，石墨烯的生长过程与镍铝基体的致密化烧结过程一步进行，制备过程简单，可控性好，适合规模化生产。
896
0
本发明公开了一种从难处理含钯废催化剂中高效富集贵金属的方法，包括：加热含钯废催化剂、铜泥加压渣、还原剂和助熔剂并保温；冷却分离渣和贵铅合金，磨碎，取样分析含量；贵铅合金真空熔融蒸馏分离，得到真空炉稀贵合金和铅铋合金，将贵金属与铅铋分离。本发明采用熔融低温碱性富集熔炼法处理高硅、铝载体型高、低品位含钯废催化剂与铜阳极泥加压渣，实现金银铂族贵金属与铅铋和稀散稀贵金属元素的梯级综合利用，流程最短、成本最低、效率最高；含钯废催化剂比率可大可小、处理能力灵活，实现富集熔炼处理，不影响铂族贵金属的富集熔炼；采用熔融低温碱性熔炼技术，熔炼温度远低于造锍熔炼，大幅度降低能耗，从而降低难处理废催化剂的加工成本。
824
0
本发明公开了一种从复杂高镍铜阳极泥浸出渣中熔炼富集贵金属的方法，该方法将原料、熔剂、助溶剂、还原剂充分混合，进行原料预处理‑球团法制作自熔剂性烧结料，然后进行熔炼，使金银铂钯硒碲等贵金属全部进入贵铅合金熔体，其他杂质元素选择性还原进入贵铅合金熔体，其余大部分进入熔炼渣熔体中，其中硅、钡化合物全部进入熔炼渣熔体中。该工艺充分利用贵铅合金熔体和熔炼渣熔体的物理显热，实现上下工序熔体和熔渣热能的梯级综合利用，减少冷料加热次数，达到节能降耗的目的；贵金属回收率高，在实现富集贵金属的同时，铅铋有价金属能综合利用；另外，本发明工艺简单，环境友好，操作方便，劳动强度小、效率高，生产过程容易控制。
953
0
一种用于铀纯化转化废水中有机物的去除装置，属于铀废水回收利用领域。本实用新型解决了在铀纯化过程中产生的萃余水废液中含有少量有机相降低交换树脂的吸附效果，导致废液处理结果不达标的问题。本实用新型包括依次通过管道连接的预分离箱、真空分离器、预过滤器、高分子分离器和吸附过滤器，预分离箱的入口端连接有污水管道，预分离箱的出口端还连接有污油收集箱，吸附过滤器上设置有排放口。通过本实用新型的用于铀纯化转化废水中有机物的去除装置，将含铀废水中的有机相含量降至1mg/L以下，避免含铀废水中的有机相降低交换树脂的吸附效果，提高交换树脂对含铀废水中铀离子的吸附效果，使含铀废水铀含量达到标准值以下排放。
886
0
一种用于铀纯化转化废水中有机物的去除装置和去除方法，属于铀废水回收利用领域。本发明解决了在铀纯化过程中产生的萃余水废液中含有少量有机相降低交换树脂的吸附效果，导致废液处理结果不达标的问题。本发明包括依次通过管道连接的预分离箱、真空分离器、预过滤器、高分子分离器和吸附过滤器，预分离箱的入口端连接有污水管道，预分离箱的出口端还连接有污油收集箱，吸附过滤器上设置有排放口。通过本发明的用于铀纯化转化废水中有机物的去除装置和去除方法，将含铀废水中的有机相含量降至1mg/L以下，避免含铀废水中的有机相降低交换树脂的吸附效果，提高交换树脂对含铀废水中铀离子的吸附效果，使含铀废水铀含量达到标准值以下排放。
760
0
类包壳织构型耐蚀耐磨复合涂层及其制备方法，涂层由类包壳织构复合区、冶金熔合过渡区、扩散影响区构成，厚度可在2~5mm范围内调整；所述类包壳织构复合区由细小均匀的硬质相颗粒均匀分布在球形合金区域之间，而硬质颗粒之间为合金，其间还具有几乎连续不规则分布的GO薄片形成包围合金区域的包壳。制备方法步骤为：（1）基材预处理；（2）复合粉末混制，将GO、硬质颗粒和镍基合金粉末置于蒸馏水中，搅拌混合均匀，得到涂层复合粉末；（3）涂层涂覆，混合粉末涂覆前在金属基体表面涂覆镍基合金粉末作为过渡层；（4）类包壳织构型涂层烧结，将预烧件放入真空烧结炉，升温并保温分钟，随炉冷却到150℃出炉，空冷至室温，得到涂层。
本发明公开了一种氧化铍‑氧化锆核壳结构陶瓷球及其制备方法。该陶瓷球为核壳结构，核芯为BeO小球，壳层为ZrO2层；BeO小球平均直径为0.6‑0.8mm，ZrO2层平均厚度为0.3‑0.4mm。制备方法：纳米BeO陶瓷粉料和去离子水混合后得到BeO陶瓷料浆；将BeO陶瓷料浆喷雾干燥，得到BeO陶瓷颗粒；将BeO陶瓷颗粒种子加入造球机中，在种子上洒纳米BeO粉末，同时喷雾水；持续滚制成型，直至成型为直径0.7‑1.0mm的小球；在BeO陶瓷球上洒纳米ZrO2粉末，同时喷雾水，继续滚制小球，直到成型为直径为1.1‑1.4mm的ZrO2包覆BeO核壳结构陶瓷球坯体；干燥，高温真空烧结，即得。
1017
0
本发明公开了一种无机三维骨架泡沫材料的制备方法，是将陶瓷粉体、金属粉体或合金粉体加入到水溶性胶黏剂的水溶液中，经充分球磨的得到浆料；再采用聚氨酯泡沫作为模板，在蒸馏水中经超声洗涤后向其中添加上述所制备的浆料，然后在不同方向反复挤压直至浆料均匀附着在聚氨酯骨架结构中，除去多余的浆料，自然干燥，得到泡沫材料坯体；然后将坯体置于真空烧结炉中进行烧结，使有机交联剂和聚氨酯骨架缓慢分解后完成致密化过程；自然冷却，得到无机三维骨架泡沫材料。该泡沫材料中通孔均匀分布，孔径大，比表面积高，吸能缓冲能力强；该方法工艺简单，环保，可适用于陶瓷、陶瓷复合材料、金属及合金材料等。
843
0
本发明公开了一种采用滚制成型工艺规模化生产氧化铍陶瓷球的方法。该方法包括下述步骤：(1)称量高纯纳米氧化铍陶瓷粉体和去离子水，经过球磨混合后得到固含量为55％‑66％的氧化铍陶瓷料浆；(2)氧化铍陶瓷料浆进行喷雾干燥，得到平均粒径为0.1‑0.15mm的氧化铍陶瓷颗粒；(3)氧化铍陶瓷颗粒种子缓慢加入造球机中，在造球机转动的过程中，一边在种子上洒纳米氧化铍粉末，一边以喷雾的方式喷入去离子水，持续滚制成型，直至得到平均直径为1.2‑3.3mm氧化铍陶瓷球坯体；(4)置于室温下干燥至含水率为2％‑3％；(5)将坯体高温真空烧结；所述烧结温度为1650‑1750℃，保温时间3‑5h，即得。
702
0
本发明公开了一种铜基石墨复合润滑密封材料的制备方法，是先将石墨颗粒埋入铬粉中，置于真空烧结炉中进行热处理，得到表面具有碳化铬层的石墨颗粒；再将聚乙烯醇溶液均匀喷洒在具有碳化铬层的石墨颗粒表面，然后与铜粉或铜合金粉混合均匀，使石墨颗粒表面包覆铜粉或铜合金粉体得复合颗粒；最后将复合颗粒干压成型后经排胶、热压烧结得到复合材料。本发明制备的铜基石墨复合润滑密封材料中，石墨颗粒作为润滑相组元在基体铜或铜合金材料中呈非均一的、团簇颗粒分布；基体材料形成三维贯通的网状骨架结构；石墨颗粒与铜或铜合金基体通过碳化铬界面相，提高基体和石墨颗粒的结合强度，进而提升材料整体力学性能及可靠性。
949
0
本发明公开了一种Mo‑Re合金粉末的制备方法，包括按质量百分比分别称取Mo粉与Re粉；将称取的Mo粉与Re粉放入到氮气环境下的气流磨机中进行混合；将混合的Mo粉与Re粉置于真空烧结炉中进行真空松装烧结，形成Mo‑Re合金块体；对Mo‑Re合金块体进行破碎和筛分。本发明的方法解决了现有技术中采用的固‑固掺杂法制备出的Mo‑Re合金粉末均匀性差、合金粉末颗粒与基体粉末颗粒结合强度低、氧含量较高进而影响合金粉末使用性能的问题。
983
0
本发明涉及一种材料表面涂层改性的处理方法,具体涉及一种高温预置涂层电子束熔覆改性的工艺方法,属于材料表面处理技术领域。其具体步骤为:以铌钨合金为基材,然后经过打磨、抛光、去油、酸洗、清洗以及干燥工序;把硅化物粉末制成涂层料浆,然后涂覆在步骤1)中的基材表面,在真空烧结炉中进行烧结预置,得到预置涂层样件;将预置涂层样件放置到距离电子枪100～300mm处。本发明在真空环境条件下的熔覆过程将能获得更好的处理效果,工艺简单,避免了大气环境对涂层材料的破坏,工作效率高,铌钨合金表面具有一定厚度、表面颗粒排列整齐有序、表面平整度良好的耐热抗氧化涂层,大幅提高了工件的耐高温性能和抗冲刷性能。
956
0
纳米正极材料LiFePO4的制备方法，其步骤为：（1）计算反应物原料的摩尔比为Fe : C=?4 : 1，取FePO4·2H2O、Li2CO3作为原料，C作为还原剂，KNO3作为助燃剂，其中KNO3的添加量为15%~60%；（2）将称量好的反应物料加入丙酮分散剂，在研钵中研细；（3）将混合均匀的物料置于模具中，在60~200MPa的压力下压制成直径为9~69mm，10~45mm圆柱形压坏，将压坯放入真空烧结炉中，抽真空至压力为0.015MPa，以30~300℃/min的升温速率将试样从20℃整体加热到850℃等温5min，使之完成热爆反应；（4）将热爆产物在800℃下进行等温处理，处理时间为30min~120min。
980
0

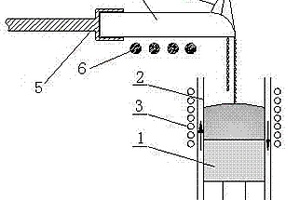

本实用新型涉及真空冶金技术领域，尤其涉及一种用于制备功能薄膜用高纯金属铸锭的装置。结构包括坩埚，在所述坩埚外设有水冷套，在坩埚的上部设有感应加热装置；电子枪，所述电子枪设置在坩埚的上方，电子枪的发射口朝向坩埚内，在电子枪的一侧设有装有导辊的合金基料进料装置。通过设置电子枪来发射电子束对金属进行加热熔化，可以避免熔料过程中对金属的污染，同时可以用于活泼金属及难熔金属的制备。在水冷坩埚外设有的电磁感应加热装置对熔体进行加热、保温，既可以避免引入介质污染，又能通过涡流搅拌充分除杂、除气，有效控制铸锭杂质及气体含量，还避免了熔体受热不均及对坩埚及金属带来的冲击和挥发，节约了成本。
841
0

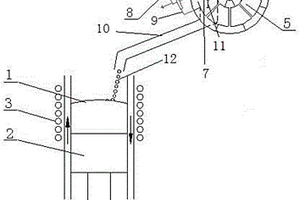

本实用新型涉及真空冶金技术领域，尤其涉及一种制备功能薄膜用高纯金属铸锭的制备装置。一种能够用于连续制备高纯金属铸锭的装置结构包括坩埚，在坩埚外设有水冷套，在坩埚的上部设有感应加热装置；设置在坩埚的上方的连续进料装置，所述连续进料装置的结构包括：环形进料仓，所述环形进料仓的中心插有一根主轴，在主轴的另一端连接有电机，在所述环形进料仓的仓内设有多块翻板，在环形进料仓的外侧设有气缸，所述气缸通过连接杆与翻板联接，在进环形料仓的下端设有导料筒。本实用新型提供了一种在有效控制高纯金属铸锭杂质元素及气体含量同时，能够提高铸锭包括内部缺陷、表面质量在内的物理性能，同时实现连续制备及生产的新型高纯金属真空熔炼装置。
1024
0

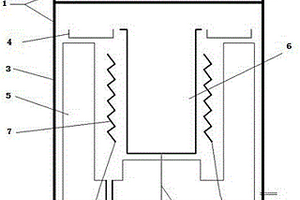

本实用新型公开了一种处理锑砷物料的装置，以解决锑砷物料冶炼过程中有害杂质砷难以去除的问题。该装置包括炉体、炉盖、炉身，炉体内设有筒形耐火材料层，所述耐火材料层的中心放置有石墨坩埚，耐火材料层顶部放置有挥发物收集槽，挥发物收集槽位于石墨坩埚的顶部外侧，挥发物收集槽与石墨坩埚之间留有间隙，耐火材料层的底部通过真空泵管与真空泵连接，石墨坩埚与耐火材料层之间设有加热系统。本实用新型基于真空冶金原理，实现了锑砷合金物料中锑和砷的有效分离，处理过程清洁高效、无废水废渣产生，避免了砷的二次污染，同时金属回收率高。
1021
0
本实用新型涉及高真空油扩散泵，具体地说是一种五级金属直腔型高真空 油扩散泵。它包括泵体，设置在泵体内泵芯、油室和喷射嘴，位于泵体外面、 底部的加热器；泵体为直容腔；泵芯包括一级导流管及其一级喷嘴、二级导流 管及其二级喷嘴、三级导流管及其三级喷嘴、四级导流管及其四级喷嘴，二级 导流管、三级导流管和四级导流管与油室连接，一级导流管装在二级导流管的 上面；二级喷嘴、三级喷嘴和四级喷嘴的间隙为固定间隙。它结构简单，制作 容易，显著提高高真空油扩散泵的抽气速率、拓宽抽气范围，气密性高，焊接 变形小，提高工作效率；能获得10-2～10-6Pa高真空和超高真空环境。广泛用于 航空航天、原子能、真空冶金、热处理、镀膜、化工等领域。
612
0
本发明涉及一种真空蒸馏提纯金属的装置，属于真空冶金领域。所述装置的蒸馏器采用由蒸馏器容器、蒸馏管、控制杆、磁性物质和磁铁组成的控制流量定向蒸馏器，通过上下移动磁铁，可灵活调节玻璃磨口锥形阀的闭合程度从而调节蒸馏管和控制杆之间空间的真空度；还涉及一种由真空系统、控制流量定向蒸馏系统和控制系统组成的真空蒸馏提纯金属的装置，所述装置可根据对所需提纯金属的纯度要求，灵活增减多级控制流量定向蒸馏器的级数，达到获得不同纯度金属的目的。所述装置对低沸点金属进行真空提纯，效果良好，当使用三级控制流量定向蒸馏器时可达到99.9999％的纯度。
829
0
本发明涉及一种真空蒸馏提纯金属的方法，属于真空冶金领域。所述方法可根据对所需提纯金属的纯度要求，灵活增减蒸馏的级数，获得不同纯度的金属；所述方法采用由真空系统、控制流量定向蒸馏系统和控制系统组成的真空蒸馏提纯金属的装置，装置中的蒸馏器采用由蒸馏器容器、蒸馏管、控制杆、磁性物质和磁铁组成的控制流量定向蒸馏器，通过上下移动磁铁，可灵活调节玻璃磨口锥形阀的闭合程度从而调节蒸馏管和控制杆之间空间的真空度。所述方法对低沸点金属进行真空提纯效果良好，当使用三级控制流量定向蒸馏器时可达到99.9999％的纯度。
1060
0
本实用新型涉及真空炉脱蜡装置，具体为一种真空炉蜡质捕集装置，包括有脱蜡罐、底架、真空机组和低温冷冻机，脱蜡罐内连接有脱蜡挡板Ⅰ和脱蜡挡板Ⅱ，脱蜡挡板Ⅰ和脱蜡挡板Ⅱ上连接有紫铜管，紫铜管与两个制冷管连通；低温冷冻机连接两个制冷接管连通，还包括溶液罐，溶液罐连接在脱蜡罐顶面上，所述的脱蜡罐、溶液罐和底架均设有两个；本实用新型脱蜡罐在进行蜡质捕集的同时还可有效防止油扩散泵的返油，整个脱蜡过程无需人工操作，省时省力，蜡质捕集效率高，对已捕集的蜡质，清洗方便，实现了脱蜡与蜡质清洗的同步进行，提高了工作效率，本实用新型可广泛应用于真空冶金炉、真空干燥炉、连续式真空炉、低密度风洞等真空设备中。
823
0
本发明涉及真空冶金技术领域，具体涉及一种重量纯度超过99.99%的高纯金属铸锭的制造方法。一种高纯金属铸锭的制造方法，其特征在于其具体工艺过程为：（1）将重量纯度≥99.99%的金属原料进行备料、装炉、抽真空；（2）电子束对金属原料进行加热融化，得到金属熔体；（3）经步骤（2）融化后得到的金属熔体进入采用电磁感应加热方式的水冷坩埚中继续进行熔炼，实现除杂、除气；（4）经步骤（3）得到的熔体进入水冷结晶器，成型得到高纯金属铸锭。本发明方法能够充分控制铸锭中杂质及气体含量，所制备的高纯金属铸锭，具有纯度高，铸锭物理性好、成材率高、产品规格多样化等优点，满足集成电路等对于高端薄膜制备的性能要求。
639
0
本发明公开了一种处理锑砷物料的装置和方法，以解决锑砷物料冶炼过程中有害杂质砷难以去除的问题。该装置包括炉体、炉盖、炉身，炉体内设有筒形耐火材料层，所述耐火材料层的中心放置有石墨坩埚，耐火材料层顶部放置有挥发物收集槽，挥发物收集槽位于石墨坩埚的顶部外侧，挥发物收集槽与石墨坩埚之间留有间隙，耐火材料层的底部通过真空泵管与真空泵连接，石墨坩埚与耐火材料层之间设有加热系统。处理锑砷物料的方法，包括以下加料、抽真空、升温、保温、降温、卸料步骤。本发明基于真空冶金原理，实现了锑砷合金物料中锑和砷的有效分离，处理过程清洁高效、无废水废渣产生，避免了砷的二次污染，同时金属回收率高。
645
0
本发明公开了一种从海绵铜浸出渣中富集贵金属的方法，包括：稀贵熔炼渣、海绵铜浸机械活化并磨矿作为原料；海绵铜浸出渣原料脱出贱金属镍铜；海绵铜浸出渣、稀贵熔炼渣与碳酸钠、还原煤粉和硼砂还原熔炼；熔炼渣和合金分离，脱出铅砷锑得到贵金属合金。本发明采用海绵铜浸出渣加压酸浸脱出贱金属后与稀贵合金熔炼渣—还原熔炼—真空冶金—贵金属合金的方法，此工艺在富集海绵铜浸出渣和稀贵合金熔炼渣中贵金属的过程中不产生高盐废水和有毒、有害气体，与传统处理方法相比，具有流程短、贵金属回收率高、清洁环保等优点，可提高资源的综合利用水平。
中冶有色为您提供最新的甘肃有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年08月30日 ~ 09月01日
