本发明提供了一种冶金容器的模型和结构化网格同步快速生成方法及装置,涉及金属的冶炼和浇注生产技术领域。包括以下步骤:获取冶金容器的几何结构,并确定几何结构的原点位置及其各个部分的几何参数和相对位置;确定冶金容器几何结构每部分径向、切向、轴向的网格尺寸;根据OpenFOAM的模型和网格读取规则,使用Python代替人工将几何参数和网格尺寸快速转换成OpenFOAM可读的形式,并写入指定文件;执行OpenFOAM中blockMesh命令读取上述指定文件,同步生成包含几何模型和结构化网格的文件。本发明在实际应用中模型和结构化网格生成速度极快,网格质量高,操作集成度好。
本实用新型公开了一种冶金复合管内覆层晶间腐蚀试样的制备装置,包括容器、盖板、气源、调压控制装置、加热装置以及用于提供电能的电源;所述盖板与容器上部的开口密封连接,气源通过管道与调压控制装置的入口相连接,调压控制装置的出口与容器的内部相连通,加热装置包括控制器及加热丝,控制器固定于容器的外侧,加热丝位于容器内,电源通过控制器与加热丝相连接。本实用新型不需要减薄内覆层熔合区金属,制备速度快,并且制备得到的冶金复合管内覆层晶间腐蚀试样应用到晶间腐蚀试验中得到的结果准确、可靠。
本实用新型涉及一种高速列车用粉末冶金闸片摩擦块,包括:背板、摩擦体和连接螺钉,所述背板上有两个装配孔,所述连接螺钉通过装配孔与摩擦体连接,将背板、摩擦体和连接螺钉固定在一起。本实用新型提供的一种高速列车粉末冶金闸片摩擦块结构,克服了现有摩擦块中由于背板与摩擦体粘结强度低,导致两者容易分离剥落的缺点,提高了由该摩擦块制成的制动闸片的可靠性和安全性。
一种转底炉处理冶金含锌尘泥工艺烟气系统防粘结方法,属于高温烟气处理技术领域。转底炉烟气系统由沉降室、余热锅炉、一次降温装置、低温换热器、二次降温装置、旋风除尘器、布袋除尘器、引风机和烟囱组成。通过兑冷风的方式使烟气在易粘结温度区间内急冷,并避免处于这一温度区间的烟气与余热锅炉和低温换热器换热管束接触,设置低温换热器一用一备和离线检修,从而最大限度地降低了烟气系统发生堵塞的可能,可以满足处理冶金含锌尘泥转底炉连续运行的要求,并可以根据烟气条件的变化实现烟气系统温度制度的在线灵活调整。
本发明涉及一种粉末冶金工艺制备耐磨耐蚀合金棒材的方法,是将具有耐磨耐蚀性能特征的铁基合金粉末与内层碳素钢或不锈钢合金通过热等静压包套组合,经过热等静压压制结合,形成耐磨耐蚀合金棒材,制得的合金棒材组织结构完全致密且双层合金紧密结合,既满足了应用工况对耐磨耐蚀性能的要求,又减少了高成本合金粉末的使用量,降低了生产成本,提升了产品的市场竞争力。本发明的粉末冶金工艺制备耐磨耐蚀合金棒材的方法,操作简单易控,具有广泛的应用市场。
本发明公开了一种2205/X65双金属冶金复合弯管的制造方法,包括:通过爆炸+轧制工艺将2205耐蚀合金层和X65碳钢层进行复合制备冶金复合板,对冶金复合板进行矫直、表面处理、坡口加工,再采用JCOE成型方式将冶金复合板成型为管状,并对管状进行焊接,形成2205耐蚀合金层在内、X65碳钢层在外的2205/X65双金属冶金复合管;对所述2205/X65双金属冶金复合管进行感应加热并热煨弯制,得到2205/X65双金属冶金复合弯管,热煨温度为1000‑1050℃,推进速度为40‑60mm/min;最后对所述2205/X65双金属冶金复合弯管进行回火处理,回火温度400‑450℃,保温2h,本发明通过对采用合理工艺制备的2205/X65双金属冶金复合管进行热煨弯制,不仅保证了X65碳钢层的力学性能,而且保证了2205耐蚀合金层的耐蚀性能。
一种超高疲劳强度的粉末冶金钛及钛合金的制备方法,属于粉末冶金钛领域。本发明以海绵钛及合金元素粉末为原料,经氢化、破碎、脱氢、冷等静压、低温真空烧结、高温热加工得到超高疲劳强度粉末冶金钛制品。本发明中,利用超细钛粉实现粉末冶金钛合金的低温真空烧结,烧结后晶粒不长大,且由于细粉对烧结的促进作用,使烧结钛坯在后续热加工中不开裂。热加工采用较高温度,由于烧结钛坯仍具有一定孔隙,热加工过程中孔隙阻碍晶粒长大,得到均匀细小的等轴组织,增加细小晶界数量,提高材料疲劳强度。该工艺流程短,可操作性强,适合工业化生产,可有效实现粉末冶金钛合金的推广应用。
一种晶体硅切割废料制备超冶金级硅的方法,该方法包括将晶体硅切割废料进行第一次预处理后得到晶体硅粗选料浆液,将粗选料浆液经第二次预处理后得到净化精选料;将得到的净化精选料经压块处理后得到第一精选料块,将第一精选块料经控氧熔炼精炼处理后渣、硅分离,得到第一熔体硅和第一精炼渣;将第一熔体硅和/或第一精炼渣进行杂质化学重构后得到第一改性固体硅和/或第二改性固体硅;将得到的第一改性固体硅和/或第二改性固体硅中的重构杂质相去除后得到所述超冶金级硅。该方法具有短流程、清洁化、低成本的有点,易于实现晶体硅切割硅料高值化再生循环的规模化应用。
本发明涉及开发一种适于煤气直接还原冶金烟气中SO2工艺中的硫磺提纯流程,该流程能实现实际生成情况下所有可能杂质的分离,最终得到质量分数高于99.9%的硫磺。该工艺中,硫磺的杂质来源主要有三个:冶金烟气、煤气及副反应引入的杂质,这些杂质主要分为四类:粉尘等固体杂质、水、溶解的酸性气和轻油。其技术方案是:将还原得到的硫磺固体加热到115~280℃重新熔化,在液固分相槽中静置若干小时,排出下层沉积物,将上层液硫打入硫磺蒸馏塔,塔釜温度控制在445~650℃,使硫磺重新气化,冷凝采用两段冷凝,第一段采用鼓入100~200℃的水蒸汽或过热水蒸气进行冷激,大部分的硫磺会冷却下来,小部分的硫磺和水蒸气继续用30~100℃的二次回收,基本上全部的硫磺被回收回来,没有冷凝的水蒸汽和不凝气体杂质通过尾气吸收装置进行处理。该流程工艺简单,易操作且易连续化生产,能很好的去除煤气还原烟气实际生产过程中的固体杂质、水、酸性气及少量的煤轻油,得到高纯度的硫磺产品。

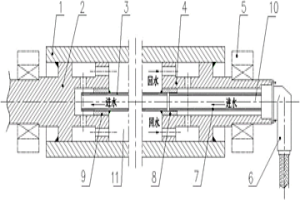

一种冶金流程用内部冷却输送辊道,属于冶金设备技术领域。本发明解决了内部冷却输送辊道辊身冷却指向不明确、进出辊道内腔冷却介质混合交织在一起的问题。本发明将内部冷却导向筒安装在输送辊道辊体内部,所述内部冷却导向筒外柱面与辊身内柱面配合形成配合空间,其内孔与安装在输送辊道中心的冷却介质导入筒的外柱面紧密配合;内部冷却导向筒外柱面与辊身内柱面之间的配合空间形成夹缝冷却层;旋转接头通过螺栓连接安装在所述输送辊道从动侧轴头端面上。本发明实现了冷却回路全程全封闭,单向流动,进水和回水完全分开,强化辊身冷却效果、有效降低辊面温度,实现低变形、长寿命的目标。
本发明涉及一种粉末冶金材料,基于所述粉末冶金材料的总重量,其由以下组分组成:8‑14重量%的铜;0.4‑0.7重量%的碳;0.8‑2.0重量%的镍;0.01‑0.6重量%的磷;和余量为铁。本发明还涉及所述粉末冶金材料的制备方法、用途和以及由其制成的制品。本发明通过添加镍、磷作为合金的有效成分,有效地增加了该粉末冶金整个成品的力学性能,有效的增加了抗拉强度、伸长率,从而大大扩大了该粉末冶金的应用范围。
本发明具体涉及一种等离子体闪速还原冶金系统,包括:等离子体发生器,反应炉,气体提取装置和供电系统,所述等离子体发生器与位于所述反应炉顶部的进料口连接;等离子体发生器的阴极管、多个阳极管分别与所述供电系统连接,通过调节每个阳极管的带电量,使不同位置的所述阳极管与所述阴极管间形成等离子体;所述气体提取装置与所述反应炉连接,所述反应炉内设置有多层独立空间。本发明能够高效迅速高效地对金属矿粉末进行还原冶金,高效无污染;与传统还原冶金设备相比,设备结构简单,体积小巧。
本发明提供了一种高致密粉末冶金纯铜材料制件及其制备方法,该制备方法包括以下步骤:选取纯铜粉为原料,并对所述纯铜粉进行模压成形,得到生坯;所述生坯密度为6.0~7.8g/cm3;对所述生坯进行真空烧结,真空度≤1000Pa,得到所述高致密粉末冶金纯铜材料制件;烧结工艺条件为:先以5~10℃/min升温至500~700℃,然后以1~5℃/min升温至1000~1080℃,保温1~4h后自然冷却。该制备方法在低成本模压成形工艺条件下,结合真空烧结处理工艺,制备得到致密度≥98.7%的高致密粉末冶金纯铜材料制件,其致密度得到了突破,实现降低成本且提高材料的性能的目的。
本发明公开一种冶金固废与城市垃圾焚烧飞灰协同处理及循环利用的方法,包括如下步骤:(1)协同去除冶金固废中的氨氮:将冶金固废、垃圾焚烧飞灰和水混合放入密闭的反应釜中搅拌,进行氨氮脱除,反应生成的氨气制备氮肥或者氨水;(2)去除溶液中氯离子:将混合气体O2+O3通入反应釜中,由于溶液中金属离子的协同作用,快速去除氯离子;(3)催化降解体系中的有机污染物:利用步骤(2)反应生成的金属氧化物作为催化剂,加入氧化试剂,对有机污染物进行催化降解;(4)固液分离,滤渣和滤液再利用。本发明形成了固废无害化处理和全闭环资源循环利用。

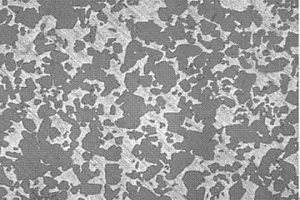

本发明提供一种金属间化合物增强型粉末冶金摩擦材料,所述粉末冶金摩擦材料包含:铜40‑60%、铁10‑20%、金属间化合物粉5‑10%、铬铁8‑12%、石墨5‑12%、二硫化钼3‑5%、硫酸钡1‑2%、二氧化硅2‑4%、氧化铝1‑3%、氮化硅2‑4%;本发明所述金属间化合物粉末冶金摩擦材料制备方法包括:(1)按比例称取各原料混合后,添加粘结剂,搅拌;(2)将步骤(1)得到的混合物冷压成型;(3)将步骤(2)得到的压坯在保护气氛下烧结处理,后冷却;本发明的金属间化合物粉末冶金摩擦材料采用金属间化合物颗粒作为基体增强相,有效克服现有技术中存在的不足,较大提升了制动闸片的综合性能,特别是其的高温摩擦性能、剪切强度和耐磨性。
本发明公开了属于电化冶金技术领域的一种电化冶金用铅合金阳极板及其制备方法。将合金液注入水冷铁质模具中,待水冷铁质模具中的合金液表层完全凝固时脱模,获得半凝固态铅合金锭;然后使用双辊轧机对半凝固态铅合金锭进行多道次下压,总压下量不低于70%,获得厚度为6‑8mm的铅合金阳极板。所制备铅合金阳极板具有晶粒取向随机、尺寸细小、特殊晶界数量多的晶体结构,组织细密均匀,缺陷和宏观偏析明显减少;将其用于有色金属电积时能显著降低阳极板的腐蚀速率,大幅延长阳极板的使用寿命。
本发明提供了一种利用3D打印模具制备粉末冶金复杂形状零件的方法,将3D打印技术与凝胶注模成形技术相结合,即使用3D打印机打印复杂形状薄壁中空的零件负型模具,通过凝胶注模工艺制备出金属料浆,加入催化剂、引发剂后将其注入零件负型模具中,待金属料浆固化后干燥,使用有机溶剂将塑料模具溶解或使塑料模具热分解脱除,得到成型的零件坯体,零件坯体经干燥、脱胶和烧结得到所需粉末冶金零件。该方法可制备任意复杂形状的粉末冶金零件,零件组织均匀细小,工艺稳定可靠,操作性强,耗时短效率高,成本较低,有利于3D打印技术制备粉末冶金零件的工业化生产。
一种残钛回收制备高性能粉末冶金钛及钛合金的方法,属于粉末冶金钛领域。本发明以钛及钛合金的边角料、切削料、回收加工料或钛屑为原料,经清洗破碎后,采用氢化脱氢工艺得到微细氢化脱氢钛粉末,加入锆铪粉作为固氧剂,将锆铪粉和HDH钛粉混合均匀后经成形、烧结,获得高性能粉末冶金钛制品。锆、铪与钛属于同族元素,化学性质相近,对烧结物阻碍作用,在烧结过程中Ti、Zr(Hf)、O三种元素形成有序相,达到降低钛基体氧含量和强化的作用,提高钛基体塑性的同时大幅度提高材料强度,进而得到高性能粉末冶金钛及钛合金制品。本发明制备工艺简单,无需额外设备,残钛回收利用率高,对钛产业的低成本化及绿色可循环具有重大意义。
本发明为一种大型冶金设备的烘烤装置及烘烤方法,该装置包括内凹设置的烘烤坑结构,烘烤坑结构的内壁上砌筑耐火材料单元,烘烤坑结构的顶部能开放且能封闭;烘烤坑结构的侧壁上穿设多个烧嘴,各烧嘴的出口位于烘烤坑结构内,各烧嘴用于加热烘烤,各烧嘴处分别设置点火结构,各烧嘴均与能源气体介质配管结构连通;烘烤坑结构的侧壁上还设置废气排放口,废气排放口处连通设置废气排放管道;大型冶金设备的烘烤装置还包括控制部,控制部能控制能源气体介质配管结构的开闭。本发明弥补传统设计中对大型冶金设备特别是超大型冶金设备烘烤困难以及无法批量对钢锭模进行烘烤的缺陷,满足炼钢车间的实际需求,节能降耗。
本实用新型涉及一种氢冶金装置,属于冶金技术领域,解决了现有技术中钢铁冶炼排放大量废气废固、污染环境等问题。本实用新型氢冶金装置包括氢气还原炉(1)、气体供应与循环系统和高温冶炼炉(16);氢气还原炉(1)用于采用氢气将铁矿原料还原为直接还原铁;气体供应与循环系统与氢气还原炉(1)连接,用于对氢气还原炉(1)提供氢气;高温冶炼炉(16)用于对直接还原铁进行冶炼;气体供应与循环系统包括水制氢系统(5)、第二氢气压缩机(6)、调节阀组(7)、第三氢气压缩机(8)、加热器(9)和预热器(10)。本实用新型氢冶金系统适用于环保的绿色冶炼工艺。
本发明涉及一种利用高温熔渣预热冶金炉料和熔渣处理系统及方法,属于高温熔渣余热再利用和熔渣处理环保邻域,特别涉及利用高温熔渣余热预热冶金炉料和熔渣处理节能、减排和短流程邻域。利用高温熔渣携带的高温余热对冶金炉料进行辐射式加热,致使冶金炉料获得温度为400℃‑800℃;冶金炉料预热和高温熔渣处理过程中产生大量有害粉尘烟气和含有水分子的有压饱和蒸汽,经过净化系统3处理后烟气中的有害物质和水分子被回收,净化后的气体含尘量3‑5mg/m3被排放;高温颗粒渣处理过程中产生含有微颗粒渣的渣浆污水,经过渣浆污水循环系统2处理,携带着微颗粒渣的渣浆污水再循环用于闷渣,渣浆污水中的微颗粒渣滞留在被处理的高温颗粒渣中。
本实用新型公开了一种高寒高温动车组粉末冶金闸片,包括钢背(1)与多套闸片组件;钢背(1)沿径向由内到外数量依次增加分布多个安装孔,每个安装孔中安装一套闸片组件;碟簧(2)设于定位孔(11)内,摩擦块(3)设于钢背(1)的定位孔(11)一侧,摩擦块(3)穿过碟簧(2)与安装孔的中间通孔,通过设于另一侧的凹槽(13)中的卡簧(4)固定连接。优化了既有的粉末冶金闸片结构,增加闸片的摩擦面积和散热、排屑通道,降低摩擦面温度以及磨屑、外来异物的夹杂堆积,保证高温高速工况的摩擦系数稳定性和避免冰雪、风沙等异常天气下闸片、制动盘的异常磨耗,满足高速动车组的制动需求。
本发明属于冶金化工领域,特别涉及一种利用冶金废气生产液氨、尿素及甲醇的生产方法,可实现冶金废气资源的综合利用。本发明有以下特点:(1)焦炉煤气经精脱硫、加压后通过氢分离装置制备出纯度大于90%的氢气作为合成氨的原料气,其余气体返回煤气管网;(2)合成氨所需的氮气直接来自氧气厂的污氮,加压并过滤后送入合成氨系统,在此氢气和氮气发生合成反应生成氨,未反应气体经循环压缩再利用;(3)来自石灰和白云石焙烧工序的二氧化碳,经提纯后与氨经汽提工艺生产尿素等;(4)本发明使冶金厂焦炉煤气、二氧化碳、污氮等废气得到综合利用,提升了其经济价值,减少了污染排放,并产出可观的经济效益。本发明流程简单成熟;氨合成转化率高于其他工艺,能耗远低于其他工艺。
本发明公开了属于粉末冶金技术领域的一种汽车、摩托车发动机用粉末冶金组合烧结式凸轮轴及其制备方法。该凸轮轴的芯轴材料为碳含量0.6%以上的合金钢或高碳钢等,经过与凸轮组合并烧结以后,芯轴硬度HRC?20以上,芯轴的局部部位可直接作为凸轮轴的轴颈使用。整个制备工艺流程仅包括压制凸轮、组合、烧结、后续加工四个主要工序即可完成凸轮轴的制备,工艺简单,节材、节能效果明显;具有耐磨性好、节材、污染少的优点。经过快速冷却后,芯轴硬度可达到HRC?20以上的范围,而使芯轴的局部部位能够直接用作轴颈,省去了芯轴淬火工艺,缩短了工艺流程,降低了能耗,降低成本,并且简化了凸轮轴的设计。
本发明涉及一种粉末冶金耐磨耐蚀合金管材,管壁由外层合金和内层合金组成,其特征在于:所述外层合金为碳素钢或不锈钢,内层合金由粉末冶金的金属粉末致密化后制成,其金属粉末化学组分按质量百分比计包括:C:2.36%-3.30%,W:0.1%-1.0%,Mo:≤1.8%,Cr:12.6%-18.0%,V:6.0%-12.5%,Nb:0.5%-2.1%,Co:0.1%-0.5%,Si:≤1.0%,Mn:0.2%-1.0%,N:0.05%-0.35%,余量为铁和杂质。获得的粉末冶金耐磨耐蚀合金管材,既实现了管材使用时对耐磨损耐腐蚀性能的要求,又极大降低了生产成本,提升了产品的市场竞争力,应用广泛。
一种氮化‑净化去除冶金硅中硼杂质的方法,属于冶金材料领域。本发明向冶金级硅熔体中加入氮化剂,氮化剂的加入可将硅熔体中的硼杂质转化为氮化物颗粒,而后对氮化后的硅熔体施加电磁力将氮化物颗粒向硅熔体周围聚集,再将硅熔体和氮化物颗粒进行强制冷却并分离,并利用上述分离出的富含氮化物颗粒的多晶硅生产氮化硅;由于氮化物颗粒与硅熔体之间存在明显的导电率差异,因此在电磁力的作用下,氮化物颗粒会富集至熔体周围,从而实现硼杂质和硅熔体的有效分离;此外,将富含氮化物颗粒的多晶硅粉碎,加入氯化铵并在流动性N2气氛下氮化处理得到氮化硅产物;利用富含氮化物的多晶硅,实现资源的高效利用,提高技术经济性。
本发明涉及冶金设备技术领域,提供了一种带有内部冷却结构的冶金流程用辊,包括辊套、芯轴、冷却回路;所述辊套套装在所述芯轴的外表面;所述辊套上与所述芯轴接触的一面设置冷却槽,所述冷却槽沿芯轴轴向平行分布;所述芯轴内设置所述冷却回路,所述冷却回路包括轴向冷却管路和径向冷却管路;冷却介质通过所述冷却回路进入所述冷却槽,冷却介质在所述冷却槽内流动带走所述冶金流程辊产生的热量,并通过所述冷却回路流出所述冶金流程辊。本发明强化辊身冷却效果、降低辊面温度,实现低变形、长寿命的目标,可大大提高铸轧产品形状精度并减少耗材成本,设计、运行和维护成本低,可大规模工业推广。
本发明提出一种用于冶金炉的氧枪插入深度控制系统,包括氧枪移动滑轨,氧枪传动装置,氧枪,所述氧枪的进氧口端与所述氧枪传动装置的第一端相连,所述氧枪的出氧口端插入所述冶炼炉内;电机及驱动装置,用于检测氧枪位置的氧枪位置检测器,液面检测器,所述液面检测器设置在所述冶炼炉上用于检测冶金炉内的熔体液面的高度;和控制器,所述控制器分别与所述电机及驱动装置、氧枪位置检测器和液面检测器相连以根据氧枪位置信号和液面高度信号控制所述电机及驱动装置调整所述氧枪插入到液面内的深度。本发明实施例通过测量氧枪插入冶金炉内的深度,以及冶金炉内熔体液面的高度,能够精确计算氧枪插入液面的深度。
本实用新型涉及冶金渣处理领域,具体涉及一种冶金渣处理系统。所述冶金渣处理系统包括密闭罩、渣罐倾翻装置、移动渣床、冶金渣处理车,所述密闭罩顶部设有渣罐出入的窗口,渣罐从该窗口进入,放置在渣罐倾翻装置上,通过锁扣将渣罐固定在倾翻架上,渣罐倾翻装置实施翻转动作,将熔融或半熔融状态渣倾倒在移动渣床上,同时所述冶金渣处理车上的破碎器开始旋转,将移动渣床上的热渣摊平,冶金渣处理车可根据需要在破碎器旋转的同时前后移动。采用移动渣床、固定渣罐倾翻装置的作业形式,且卸料口设置在厂房中部,可以节省厂房长度和面积,降低制造和使用成本,使得冶金渣处理设备作业灵活,缩短作业周期,提高生产率。
中冶有色为您提供最新的北京有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
