本发明属于冶金工艺领域,尤其涉及一种冶金渣回收装置。本发明要解决的技术问题是提供一种节约水资源,减少污染的冶金渣回收装置。一种冶金渣回收装置,包括有支撑杆、冷却桶、进料斗、第一密封盖、第一输水管、第一阀门、出料管道、第二密封盖、输气管、储水桶、第二输水管、第二阀门、加料斗、第三密封盖、第一滑轨、第一滑块、连接杆、导向块、弹性件、插杆和插块;冷却桶通过支撑杆固接于地面,进料斗固接于冷却桶顶部,第一密封盖与进料斗铰接;冷却桶一侧底部开有出料口。本发明达到了节约水资源,减少环境污染的效果。

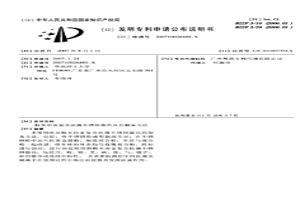

本发明涉及粉末冶金复合抗菌不锈钢器具的制备方法,包括:将不锈钢粉成型制成生坯;在不锈钢粉中加入抗菌金属粉,制成混合粉;生坯与混合粉一起成型,使生坯的外表均匀包覆混合粉,然后进行烧结,进行热处理得到粉末冶金复合抗菌不锈钢器具,包括刀、剪、钳、叉、碗、盘、勺、镊子、杯的整体或其组合构件。其表面抗菌层中的抗菌金属离子在使用过程中溶出而使器具发挥抗菌作用。

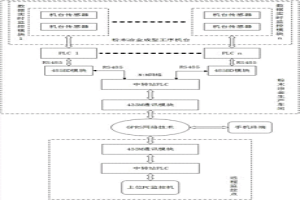

本实用新型公开了一种粉末冶金成型工序机台的无线远程监控系统,该系统包括位于远程监控点的上位PC监控机、中转站PLC和位于粉末冶金生产车间的中转站PLC、数据实时监控模块、PLC,通过采用PLC作为控制模块,485BD模块对PLC收集到的信息通过RS485协议先传输到中转站PLC,中转站PLC再用433M通讯模块传输到远程监控点的中转站PLC中,该中转站PLC再与上位PC监控机的组态王进行信息交互。此系统通过有线与无线的配合作用,可对粉末冶金成型生产参数实时远程监控、数据库存储、实时报警、手机终端远程控制启停、Excel数据报表读取,实现实时指导现场生产,同时降低现场工人劳动强度。
本实用新型提供一种冶金用降温装置,涉及冶金领域。该冶金用降温装置,包括外壳,外壳左右侧壁开设有方孔,左侧方孔内固定连接有传送架,传送架内壁转动连接有传送辊,右侧方孔内固定连接有烘干箱,烘干箱内壁转动连接有传送辊,烘干箱外顶壁固定连接有烘干机。该装置在使用时,冶金材料通过传送辊传送到下沉架内部,液压杆下压下沉架,输水管与排水管形成一组输水系统,对冶金材料初步降温,水遇到高温的材料形成高温水蒸汽,吸气机将水蒸气吸入通过蒸汽管进入压缩机,经过制冷箱冷凝成液体,流经冷凝管形成循环,对冷却箱内的水降温,从而对冶金材料降温,具有高速降温、能源回收的优点,有效提高了工作效率。
本实用新型属于混料设备技术领域,尤其为一种冶金用粉末状物料混料设备,包括底座,所述底座的上方设置有搅拌筒,所述搅拌筒与底座之间连接有连接块,所述搅拌筒的底部设置有排料管,所述排料管的表面设置有阀门,所述排料管的一端穿过底座连接有集料箱。该冶金用粉末状物料混料设备,通过在挡板的两侧分别设置有第一粉碎结构和第二粉碎结构,可以将不同冶金用的原材料进行粉碎后再混合,提高混合效率,通过在粉碎辊的下方设置有筛网,对粉碎后的原材料进行过滤,去除杂质,保证了冶金物料的质量,通过在粉碎箱的顶部分别设置有第一输送结构和第二粉碎结构,对不同原材料进行输送,无需人工上料,防止粉碎辊对工作人员造成伤害。

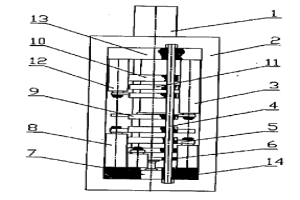

本发明公开了一种驱动侧置模架集成的粉末冶金压机。该压机主要包括顶板13、框架2、模台驱动油缸3、下模板5、下模板驱动油缸8、模台9、上横梁10、底板14、上模板11及上模板驱动油缸12,模台9设置在上模板11及下模板5之间,上模板驱动油缸12设置在框架2内,一端固定在顶板13的底面上,另一端则与上模板11相连接,其一侧面与上横梁固定连接,另一侧面与框架2的内壁之间留有空隙;下模板驱动油缸8设置在框架2内,一端固定在底板14的顶面上,另一端则与下模板5相连接,下模板驱动油缸8与框架2的内壁之间留有空隙。本发明成本较低,模台和模板驱动缸安放在各自的被驱动对象侧面,使压机的结构更紧凑,减少了整部压机的体积。由于本发明是在对专用压机进行改造的基础上设计的,在设计过程中继承了专用粉末冶金压机在压制粉末冶金零件中高质量的优点。
本发明涉及一种高度为45~60mm的粉末冶金斜 齿轮的温压成形方法, 其特征在于在粉末冶金合金粉末配粉时 加入0.1~0.2%(质量)的阿克腊润滑剂, 并在混合均匀后在氮气 保护下加热到120~140℃, 然后在斜齿轮模具预热到130~150 ℃后, 采用高压雾化方法将浓度为5~8%的聚四氟乙烯乳化液或者浓度为5~10%的MoS2乳化液喷涂于模腔内壁上, 最后温压成形。本法解决了制造高度为45~60mm的粉末冶金斜齿轮的难题, 使斜齿轮齿部和本体、端部和中间部位密度差小, 从而保证了工件质量, 本法操作简便, 成形力和脱模力较低, 成品率较高。

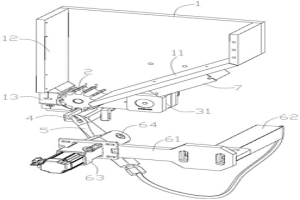

本实用新型公开了一种粉末冶金供料设备,涉及粉末冶金技术领域。该粉末冶金供料设备包括上部开口且具有斜坡下料面的料仓、设在料仓底部出料口的定速出料棘轮、与定速出料棘轮传动连接的驱动装置、设在定速出料棘轮下方的承接斜槽,以及位于承接斜槽出料侧的气动夹钳,气动夹钳连接有放料机械臂。本实用新型的粉末冶金供料设备通过上部开口的料仓可以对接粉末冶金成型机,用于承接粉末冶金毛坯件,然后通过料仓底部出料口的定速出料棘轮将仓内的粉末冶金毛坯件有序转移出,并有序落在承接斜槽中,最后通过连接有放料机械臂的气动夹钳将有序输出的粉末冶金毛坯件供料至下游加工设备,尤其适合规格统一的小微型粉末冶金毛坯件的快速有序供料。
本发明公开了一种采用乳化焦浆旋风燃烧装置的冶金反射窑,包括反射窑本体以及乳化焦浆旋风燃烧装置,反射窑本体包括窑室、火焰入口以及烟气出口,乳化焦浆旋风燃烧装置包括由前端壁、后端壁、以及侧壁围成的壳体,壳体的内部形成一圆筒状的燃烧空间,前端壁上设置有至少一个乳化焦浆燃烧器、以及至少一个油燃烧器和/或至少一个气体燃烧器,后端壁开设一出口,出口通过热风管与窑室的火焰入口连通,壳体的侧壁上间隔设置两组或者两组以上的切向风进口,位于燃烧空间底部的侧壁上在邻近后端壁的位置开设至少一个液态渣出口。本发明的冶金反射窑采用乳化焦浆旋风燃烧装置,以乳化焦浆为燃料,节省了燃料成本并实现了资源的优化利用。
本发明涉及一种打孔设备,尤其涉及一种冶金零件高效打孔设备。本发明要解决的技术问题是:提供一种能够自动放置并固定冶金零件的冶金零件高效打孔设备。一种冶金零件高效打孔设备,包括有:壳体、双轴电机、伸缩转杆、升降架、钻头、第一齿轮、第二齿轮、下压架、运输组件和下压组件,所述壳体上设有双轴电机,所述双轴电机的一侧输出轴上连接有伸缩转杆,所述双轴电机上连接有升降架,所述升降架内带有弹性件,所述升降架上转动式连接有至少两个钻头,所述钻头上均连接有第一齿轮,所述伸缩转杆上键连接有第二齿轮,所述第二齿轮与第一齿轮啮合。本发明通过推动组件和夹紧组件配合,进而能够不断自动夹取冶金零件在放置圆盘上。
本发明涉及一种干燥装置,尤其涉及一种粉末冶金用具有分选功能的干燥装置。本发明提供一种能对冶金粉末进行分装,同时对于冶金粉末干燥处理效果较佳的粉末冶金用具有分选功能的干燥装置。本发明提供了这样一种粉末冶金用具有分选功能的干燥装置,包括有:支座和第一支架,支座上部设有第一支架;电机,第一支架上部安装有电机;旋转杆,支座上部两侧之间转动式设有旋转杆,旋转杆与电机输出轴连接;储料箱,旋转杆中部设有储料箱;螺纹盖,储料箱两侧均螺纹式安装有螺纹盖。本发明通过设有进气机构,进气机构可向储料箱内通入热气,进而可快速对冶金粉末进行干燥处理。
本发明涉及一种零件成型设备,尤其涉及一种粉末冶金用环形零件成型设备。本发明的技术问题为:提供一种热熔式成型提升冶金用粉末成型的速度,自动化操作,减少人们接触从而减少安全隐患的粉末冶金用环形零件成型设备。技术方案:一种粉末冶金用环形零件成型设备,包括有:外罩和底座,底座外侧设有外罩;挤压机构,底座顶部设有挤压机构。本发明通过将冶金用粉末倒入挤压机构,随后启动电动推杆,电动推杆带动挤压机构将冶金用粉末挤压成形后,人们将加热机构向上抬起,使加热机构对挤压机构内冶金用粉末热熔成型,零件成型后即可将加热机构向下复位,达到热熔式成型提升冶金用粉末成型的速度的效果。
本发明涉及加料装置,尤其涉及一种冶金粉末用便捷型加料装置。本发明要解决的技术问题是提供一种防止冶金粉末飘散、溢出,防止冶金粉末在输送过程中堵塞,能够有效提高输送效率,便于定量输送的冶金粉末用便捷型加料装置。一种冶金粉末用便捷型加料装置,包括有驱动电机、固定架、进料斗、第一轴承座、进料桶、第一旋转轴、螺旋导料板、第二轴承座、储料桶、把手、防凝固板、第二旋转轴、加料阀、升降框、第一弹性件、定量斗、排料管、排料阀、导料管和粉料盒。本发明达到了防止冶金粉末飘散、溢出,防止冶金粉末在输送过程中堵塞,能够有效提高输送效率,便于定量输送的效果。
本发明涉及一种烘干设备,尤其涉及一种粉末冶金制成品烘干设备。要解决的技术问题为:提供一种安全有效且快捷节能,烘干时对高温进行保存提升烘干效率与效果,烘干后散出冶金制成品上聚集的热量,降低温度防止人们被烫伤的粉末冶金制成品烘干设备。本发明的技术实施方案是:一种粉末冶金制成品烘干设备,包括有:外壳;第一扇叶,外壳内一侧对称转动式设有第一扇叶;加热管,外壳内一侧设有加热管。本发明通过向下挤压卡住组件,使卡住组件与盖上组件解锁,打开盖上组件,将需要烘干的冶金制成品放置在放置板上,关闭盖上组件,第一扇叶将风抽入通过加热管将自然风转换成热风,对冶金制成品进行烘干,达到安全有效且快捷节能的效果。
本发明涉及一种金属还原方法,包括:将一混合物料加入到反应器中,该混合物料由至少一种的含金属物料、至少一种的还原剂,和至少一种的添加剂组成,加热反应器到选定的还原温度,搅拌混合物料的同时,推动其通过反应器,并因此经过一段还原时间,然后得到一生成产物,该生成产物包含至少一种零价金属和残渣。本发明还涉及:包括该金属还原方法的冶金方法和由该金属还原方法制取的产品。本发明进一步涉及金属还原装置、金属还原系统和包含该金属还原装置的冶金系统。
本实用新型涉及冶金设备技术领域,具体为一种具有降温结构的冶金设备,包括冶金设备,所述冶金设备的两侧均固定连接有固定块,所述固定块的数量为八个,八个所述固定块的一侧均开设有安装槽,八个所述固定块远离冶金设备的一侧均开设有第一固定孔。本实用新型的优点在于:该具有降温结构的冶金设备,在第一固定板的一侧设置连接板与第一安装座和第二安装座进行连接固定,使第一安装座和第二安装座对散热片进行安装,并在散热片的内部开设限位孔对限位柱进行安装,又在第二安装座的两端设置第二固定板,且在其内部设置第二固定螺栓对其进行加固,能够方便使用者对散热片进行拆装清洗和维护以保证其散热降温效果,达到了便于拆装的目的。
本发明涉及粉末冶金技术,具体是指一种烧结硬化直接获得高硬度的铁基粉末冶金复合材料及其制备方法。本复合材料组分及其质量百分比含量为:1~4%的Cu,1~4%的Ni,0.5~2%的Mo,0.5~1.5%的C,5~20%的NbC,0.3~0.6%的P,其余为铁和不可避免的微量杂质。本法采用粉末冶金工艺,经配料、混合、压制、高温烧结硬化而成,本制备方法简单,省去了热处理工艺及设备,可降低生产成本30%以上,所得高硬度耐磨复合材料相对密度达95%以上,硬度为HRC≥58。
本发明公开了一种提高不锈钢粉末冶金零件密度的方法,该方法先按质量百分比计,不锈钢粉末颗粒尺寸44~75μm为70~90%,<44μm为10~30%混合均匀;采用硬脂酸锂无水乙醇悬浮液为模壁润滑剂;再将混合粉末与模具分别加热至120~160℃;最后在至少为8m/s下高速压制成形。本发明中不锈钢粉末冶金零件生坯密度比采用单一44~75μm温粉末高速压制提高了0.04~0.08g/cm3,比室温高速压制提高了0.4g/cm3以上,比温压技术提高了0.7g/cm3以上。本发明将温粉末高速压制技术成功运用于不锈钢零件,实现了低成本制造高性能零件的目的,推动了高速压制技术在粉末冶金领域的发展。
本发明公开了一种发动机粉末冶金气门及其制备方法。所述发动机粉末冶金气门由以下原料及质量百分比制成:Al:4~6,Fe:2~5,Mo:3~5,Si:0.10~0.15,YH2:0.2~0.5,余量为Ti。粉末冶金气门的制备方法如下:(1)烧结:将Ti、Al、Fe、Mo、Si和YH2粉混合均匀,冷等静压,烧结,制成棒料;(2)热加工:将棒料热加工成Φ6.5mm的棒料;(3)退火:在真空条件下,将上述棒料退火;(4)热镦:在模具中热镦成气门毛坯;(5)热处理:将气门毛坯加热,保温固溶处理,然后保温时效处理;(6)表面处理:在精加工气门表面涂覆硬质涂层。本发明工艺简单,有效地降低了制造成本,制备的气门具有优良的耐磨性和高温性能,显著提升发动机的功率和扭矩。
本发明涉及粉末冶金技术,具体是指一种温压弥散颗粒增强钢铁基粉末冶金复合材料的制备方法。钢铁基粉末冶金复合材料是由弥散颗粒和金属基体经球磨工艺和温压技术相结合的方法,经配料、混合、球磨、加添加剂、温压、烧结而成。本法的弥散颗粒包括弥散金属碳化物和金属氧化物颗粒,金属基体包括铁基、不锈钢基、高速钢基等。颗粒增强的复合材料粉末在100-150℃和500-800MPa下温压成形,复合粉末的压缩性和成形性较好,生坯不出现层裂,相对密度提高2-4%,复合材料的颗粒弥散分布均匀,综合力学性能较佳。本发明制备工艺简单,成本低,为颗粒增强粉末冶金复合材料零件的精密成形开辟了新途径。
本发明涉及一种炼铁设备,尤其涉及一种冶金用工业炼铁设备。本发明提供一种铁水缓慢排出、根据使用情况运送铁块和检测铁水的冶金用工业炼铁设备。一种冶金用工业炼铁设备,包括有:外框和高温炉,外框内壁上部安装有高温炉;丝网挡板,高温炉内壁上滑动式设有丝网挡板;导流框,高温炉与外框之间连接有导流框,丝网挡板与导流框滑动式连接;第一挡板,导流框下侧滑动式设有第一挡板;第一固定杆,外框下部两部均设有第一固定杆;第一托板,两根第一固定杆之间滑动式连接有第一托板。本发明通过设有送料机构,送料机构与卡位机构配合,第二推板内向后运动带动铁块向后运动至高温炉内,能够实现运送铁块至高温炉内。
本实用新型公开了一种NB‑IoT冶金节点温度采集与远程监测系统,涉及温度采集与远程监测技术领域,包含设置于高炉冶金沟道中的多个热电偶传感器,以及与热电偶传感器一一对应连接的多个STM32节点,还包含RS484总线、STM32主控机、WH‑NB74模块、服务器和PC终端;基于AD8495放大器处理K型热电偶冷端补偿完成现场温度等参数采集,由STM32节点进行处理,通过Modbus和NB‑IoT网络数据传输与远程监控终端进行通信,实现高炉沟道特种环境远端监视与安全管理,相比传统的单一本地监测,解决高炉冶金沟道测温节点分布广、监控距离远、现场监测高炉高热环境成本高、生产安全保障低等问题,实现对高炉生产阶段进行有效运行监测与优化。
本实用新型涉及金属冶金技术领域,尤其是一种粉末冶金用立式冲压设备,包括内置升降冲压块的纵向固定架、通过螺栓固定安装在纵向固定架顶部的顶置低速高扭电机和与顶置低速高扭电机前置转轴固定连接的偏心轮盘。本实用新型的一种粉末冶金用立式冲压设备通过顶置低速高扭电机上轴向固定连接有控制内、外侧连杆升降的偏心轮盘,利用内、外侧连杆底部的装配环分别活动连接内部工作台与升降冲压块,在升降冲压块上升的间隙控制内部工作台一端同步抬升,形成倾倒的倾角,利用重力作用在冲压间隙自动完成排料操作,避免因为清除物料造成的生产停滞,大大提升加工效率。
本发明涉及一种取出存放设备,尤其涉及一种粉末冶金成品用的取出存放设备。提供一种能够自动将冶金成品取出,工作效率高的粉末冶金成品用的取出存放设备。一种粉末冶金成品用的取出存放设备,包括有:机架;条形块,条形块为两个,均安装在机架上;滑套,滑套为两个,均滑动式安装在条形块上。本发明通过夹具能够将冶金成品取出,通过拉动组件能够拉动滑套向前移动,使冶金成品向前移动取出,通过驱动组件能够在将冶金成品取出时提供动力,通过存放组件能够将取出的冶金成品集中收集存放,通过下降组件能够自动将冶金成品夹紧,通过横摆组件与竖摆组件配合能够将存放框内的冶金成品移动至左部,避免堆积,方便后续冶金成品掉入存放框内。
本发明涉及一种原矿提取设备,尤其涉及一种冶金用低铁原矿高锰原矿提取设备。具体的说是提供一种无需人手倒入清水,可连续进行清洁工作,提高效率的冶金用低铁原矿高锰原矿提取设备。一种冶金用低铁原矿高锰原矿提取设备,包括有:支撑架、第一支撑杆、气缸、第一连接杆、压杆和直齿条,支撑架顶部一侧设有第一支撑杆,第一支撑杆顶部设有气缸,气缸的伸缩端连接有压杆,第一支撑杆一侧连接有第一连接杆,第一连接杆与压杆滑动式连接,压杆一侧连接有直齿条。通过设置下料机构和传送机构,带动矿石间歇性下料,随后向右传送,期间对矿石表面的杂质进行过滤,最后进入网筛进行搅拌清洁,实现基本功能。
本发明涉及一种淬火设备,尤其涉及一种用于粉末冶金齿轮端面淬火设备。具体的说是提供一种依靠机器对齿轮进行精准放置和淬火,无需人手夹持,提高效率,保障安全的用于粉末冶金齿轮端面淬火设备。一种用于粉末冶金齿轮端面淬火设备,包括有:底座、支撑板、壳体、保护罩、加热管、旋转机构和顶出机构,底座顶部设有支撑板,底座顶部外侧设有壳体和保护罩,保护罩位于壳体外侧,支撑板顶部一侧设有加热管,支撑板顶部设有旋转机构,旋转机构底部设有顶出机构。通过设置旋转机构和顶出机构,带动齿轮转动至运作的加热管底部,同时带动齿轮向上移动,完成淬火,实现基本功能。
本发明涉及粉末冶金生产设备技术领域,尤其是一种粉末冶金烘烤设备用送料系统。本发明的一种粉末冶金烘烤设备用送料系统在内部固定有交错排列内置加热管的左、右斜置导料板,利用烘烤壳体内侧纵向装配槽内的纵置导热管将不同位置的加热管进行串联,在内部形成相串联的加热流道,并且在烘烤壳体顶部安装具有温度监测装置的顶置离心风机,通过顶置离心风机将外部或者内部空气抽到外置出风管内部,然后从斜置出风孔导入烘烤壳体内部,辅助加热烘干的同时还能提升斜置出料口与外置进料斗内部粉料的输送效率,通过顶部旋转式流量控制阀可以根据需要改变顶置离心风机的进风位置,功能性和实用性增强,适用范围更加广泛。
本实用新型公开了一种基于供电转换电路的冶金节点温度监控系统,包含设置于高炉冶金沟道中的由多个用于温度检测的传感器节点构成传感器网络,汇聚节点、监控终端和PC终端,所述传感器节点通过汇聚节点连接监控终端,所述监控终端与PC终端连接;所述传感器节点包含热电偶传感器、数据预处理模块、STM32制器模块、RS485接口模块、数据传输模块、时钟模块、数据存储模块和电源模块,所述电源模块包含PV光伏组件和供电转换电路;本实用新型基于无线传感器网络的高炉冶金沟道温度监测系统实现多个冶金点温度采集、智能化处理和网络化的生产环境监测,提高了现场高热环境温度监测的可靠性,进一步降低冶金生产过程成本,加强了工业生产安全管理。
本发明公开了车用树脂基粉末冶金复合摩擦材料的制备方法,包括如下步骤:1)粉末冶金摩擦材料的制备:将基体材料和成型剂混合均匀,倒入模具压制成细长杆状,将各细长杆状压坯分隔开,烧结,得到粉末冶金摩擦材料;2)剪切、粉碎和筛选:3)混料:以质量百分比计,将耐高温改性树脂10‐20%、粉末冶金摩擦材料40‐60%、增强纤维10‐20%、磨料5?15%、润滑材料10‐20%和填料5‐20%共混均匀;4)树脂基复合摩擦材料的生产制备;5)后处理;6)机械加工成。本发明树脂基粉末冶金复合摩擦材料保留了粉末冶金摩擦材料具有稳定的摩擦系数和良好的抗磨损特性。摩擦材料的使用寿命和高温稳定性得到提高。
本实用新型公开了一种冷却效果好的冶金辊用冷却装置,包括冷却机构和传送机构,密封管为硬质橡胶组成的构件,初步将密封管挤压插入管体的内腔,对其进行初步密封连接,再通过将上卡块卡入卡槽内将连接管组件与排水管组件进行紧固连接,操作简单,连接稳定,方便拆装,筛盘放置在支撑块的上端,可将辊冷却产生的外侧残渣进行过滤,使得流出的高温水无残渣,此时过滤后的高温水可灵活回收利用,冲水管的设置,可在对冶金辊冷却时,对冶金辊进行冲击转动,使得冶金辊下端与传送带的接触面也被冷却,提高冷却装置的冷却效果,滑道组件的设置,可将冶金辊顺着滑道滑到传送带上,方便操作者快速将冶金辊放入冷却装置上进行冷却,大大提高工作效率。
