吉林有色金属冶金技术理论与应用

钕铁中间合金制备的新方法 738

 0

本发明提出一种钕铁中间合金制备的方法。属 于湿法电冶金。在熔盐电解制备不同品位钕(镨)铁 中间合金时，以纯铁坩埚作为金属接受器；以纯铁或 混合稀土金属液体或低共晶钕铁合金，液体作为阴 极；在氟化物熔盐电解质中加入无水碳酸钕(镨)或 氧氯化钕(镨)作为反应物质，由于它们溶解速度快， 溶解度大，不造渣，金属和盐分离较好。本发明中氟 化物溶盐电解质可以用氟化钕(镨)或混合稀土氟化 物部分或全部取代。

以石油加氢废催化剂为原料生产偏钒酸铵的方法 678

 0

本发明涉及一种以石油加氢废催化剂为原料生产偏钒酸铵的方法，属于有色冶金技术领域领域。石油加氢废催化剂在转动的回转窑中在高温的条件下，用氧气氧化，生成钒的氧化物；钒的氧化物在850℃～950℃的温度下与氧化钠生成钒酸钠；钒酸钠经过冷却送至湿法球磨，然后经过高温浸出，固液分离，分离后的富镍渣可直接用于冶炼，液体进行铵盐沉钒后生产出偏钒酸铵。相比现有技术，本发明具有生产工艺简单、便于操作、成本低廉、安全性高的特点。

从硫酸锰溶液中去除钙离子的方法 689

 0

本发明公开了一种从硫酸锰溶液中去除钙离子的方法，属于湿法冶金技术领域，具体采用含钙硫酸锰溶液为原料，以一定浓度的萃取剂二(2,4,4三甲基戊基)次膦酸为有机相，以硫酸锰溶液为水相，进行多级逆流萃取后，反萃液为较纯净的硫酸锰液且杂质含量极低，可直接制备电池级硫酸锰产品。有机相经过水洗再生后重新循环使用。此工艺流程短，见效快，成本低，辅助材料和动力消耗，劳动生产效率高，生产过程清洁、无污染等优点。

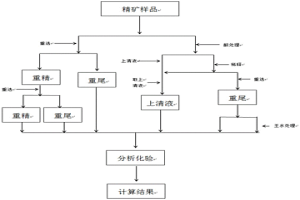

金精矿中金赋存状态的测量方法 992

 0

本发明属于金精矿湿法冶金技术领域，尤其设涉及一种金精矿中金赋存状态的测量方法；包括以下步骤：对精矿重选，对重精再次重选，对精矿酸处理，对尾渣酸处理等内容；本发明弥补了现有方法手段对离子金或晶格金难以测量方面的空白，简单可行，易于操作，有利于对粗粒金含量的确定，同时也有利于对精矿品位的确定。

液—液萃取分离稀土元素镝 999

 0

本发明提出了用氨化HEH(EHP)(2—乙基己基 膦酸单“2—乙基己基”酯)为萃取剂，从镝的富集物中 分离镝的工艺流程。用30—40％氨化率，1.2—1.7M 的HEH(EHP)—煤油为萃取剂，以浓度为0.15— 0.30M，酸度0.1—0.3N的Dy富集物的氯化物水溶 液为原料，2.5—3.5NHCL为洗涤酸，4—5NHCL为 反酸，经多级逆流分馏萃取，获得纯度＞99％的 Dy2O3及＞60％的Ho富集物。

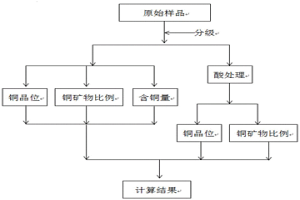

铜矿物单体解离度的测定方法 881

 0

本发明涉及铜矿湿法冶金技术领域，尤其涉及一种铜矿物单体解离度的测定方法；包括筛分粒级，化验铜品位，测量铜矿物组成比例，测量铜矿物含铜量，酸处理的步骤，本发明弥补了现有方法手段对粗粒级铜矿物解离度测量方面的空白，或是人为观查导致测量结果不精确的弊端，保证测试结果的准确性。尤其对于浸出工艺来讲，更贴合实际生产。

调控重稀土萃取分离工艺萃取平衡酸度和萃取级数的方法 632

 0

本发明涉及一种调控重稀土萃取分离工艺萃取平衡酸度和萃取级数的方法，涉及湿法冶金领域。本发明提供的调控重稀土萃取分离工艺萃取平衡酸度和萃取级数的方法，是针对酸性磷类萃取剂提纯稀土元素的工艺进行调控的方法；本发明首次开拓级数补偿的手段，通过增加实际萃取级数来弥补萃取平衡时间的缺失，可以很好的实现分离效果；本发明首次提出“只交换不萃不反”的思想，即只是单纯的进行稀土离子之间的等量交换，而不进行萃取和反萃取的行为，进而确定最合适的平衡酸度，在平衡酸度范围内有机相容量基本保持不变，在该酸度范围内进行分离，能够实现较好的分离效果，可以得到单一高纯产品。

以粗制氢氧化镍为原料硫酸浸出制取氯化镍的制备方法 828

 0

本发明提供了一种以粗制氢氧化镍为原料硫酸浸出制取氯化镍的制备方法，属于湿法冶金技术领域，粗制氢氧化镍进行浓硫酸浸出后，得到的硫酸镍溶液经过除硅、除铁后进入萃取系统。利用萃取操作将硫酸镍溶液中的Mn、Zn、Ca、Mg等杂质除去,同时回收Co。其中Mn、Zn、Ca、Co含量降至0.001g/L以下，Mg降至0.05g/L以下。然后经过萃取将硫酸镍溶液转换成氯化镍溶液。通过蒸发、结晶及离心包装得到氯化镍产品。该工艺方法简单，可有效控制氯化镍中的杂质含量，得到优质氯化镍成品，应用广泛。

氧化载金硫化矿物的方法 1071

 0

本发明属于湿法冶金技术领域，具体涉及一种氧化载金硫化矿物的方法，将含载金硫化矿物的物料在粉碎机中超细研磨，触发载金硫化矿物产生机械力化学效应，其特征表现为颗粒粒径和表观密度的降低、比表面积的增大、表面吸附能力的提高，从而降低了硫化矿物与氧反应的活化能；90～98℃的矿浆在急速充氧的状态下，微细载金硫化矿物与小尺寸氧气高速碰撞，极大提高了有效碰撞的次数，促使载金硫化矿物在其表面未能形成有效钝化层即已快速氧化分解；载金硫化矿物的氧化率可达80％以上；本发明采用来源广泛的氧气氧化载金硫化矿物而解离包裹金，生产成本低、氧化效率高、绿色环保、适用性广泛，具有广阔的推广前景。

从酸性含砷、铁、硫生物氧化液中回收有价元素的方法 825

 0

本发明涉及一种从酸性含砷、铁、硫生物氧化液中回收有价元素的方法，属于湿法冶金领域。将氧化液与萃取剂经三级逆流萃取，使氧化液中的铁离子进入有机相而分离回收；向分离铁后的萃余液中添加沉淀剂，溶液中的砷、硫及微量的铜、铅、锌、铁等元素富集在中和渣中；固液分离获得的中和渣经硫酸溶液浸出砷、铜、铅、锌、铁等离子后，经固液分离获得硫酸钙产品；向硫酸浸出液中添加硫化钠，使溶液中的砷离子以硫化砷的形式沉淀，经固液分离后，砷以硫化砷产品的形式回收；沉砷后的酸性液体经添加硫酸后返回浸出中和渣中的砷工序。优点是所用原料易取、廉价，工艺流程简单实用，有价元素综合回收率高，能够实现废物零排放。

含锡废料中锡的回收方法 604

 0

本发明属于固废资源湿法冶金回收技术领域，具体涉及一种含锡废料中锡的回收方法；利用嗜酸氧化亚铁硫杆菌和嗜铁钩端螺旋菌制得混合菌液，再向混合菌液中投加硫酸亚铁，利用生物氧化作用将Fe²⁺离子氧化进而制得富含Fe³⁺离子的生物氧化液，利用该生物氧化液进行搅拌浸出含锡废料粉末中的锡，再进行固液分离，获得富锡液和尾渣，再向获得的富锡液中添加氧化剂，使溶液中锡离子发生水解沉淀，经固液分离后获得产品氧化锡和贫锡液；实现含锡废料中锡的清洁、高效资源化利用。

测定有机膦酸溶液中长链脂肪醇含量的方法 788

 0

本发明涉及一种测定有机膦酸溶液中长链脂肪醇含量的方法，涉及湿法冶金领域。解决现有色谱分析方法无法简单高效区分醇羟基与膦酸酯基团，不能监测添加剂长链脂肪醇含量的技术问题。该方法通过对有机膦酸萃取剂萃取有机相定量添加标准长链脂肪醇，测定其不同含量下有机膦酸萃取剂的萃取性能，制得其萃取能力与醇添加量、有机膦酸浓度的关系，获得标准曲线与方程。然后对于未知体系中的醇，能够通过其萃取性能参照标准曲线方程，定量获得对应醇含量。该方法能够实现对稀土分离全流程中有机相内添加剂长链脂肪醇含量稳定与否的全程监控，且方法灵活可靠，准确度高，实现真正意义上的简单快捷、在线全程监测与调控。

硫化物包裹型难处理金矿的湿式预处理方法 751

 0

本发明属于湿法冶金技术领域，具体涉及一种硫化物包裹型难处理金矿的湿式预处理方法；将硫化物包裹型难处理金矿进行超细磨，在充氧气搅拌的条件下，实现了硫化物的常压氧化，硫化物氧化自发放热，不需要外部热源即可维持搅拌槽中矿浆温度为85℃～95℃，连续添加石灰中和氧化反应生成的酸，促进氧化反应的进行，且处理后的矿浆不需要洗涤，可直接进行常规氰化浸金；本发明工艺流程简单，生产成本低，适用性广泛，金的回收率高，可处理金品位较低的硫化物包裹型难处理金矿。

协同萃取法去除硫酸锰溶液中锌、钙和镁离子的方法 801

 0

本发明公开了一种协同萃取法去除硫酸锰溶液中锌、钙和镁离子的方法，属于湿法冶金技术领域，该方法是使用二(2‑乙基己基)磷酸酯、磷酸三丁酯和二壬基萘磺酸按一定比例混合配置萃取剂再加入磺化煤油制备有机相，有机相经皂化后萃取净化硫酸锰溶液中锌、钙和镁等离子从而制取高纯电池级硫酸锰，本发明以制备硫酸镍、硫酸钴所产副产品即含杂质较高的硫酸锰溶液为水相，以按比例配置好的萃取剂作为有机相，进行多级逆流萃取后，水相排出口液为较纯净的硫酸锰溶液，有机相经过分段酸洗再生后重新循环使用，而再生段所产的水相作为硫酸锌产品，本发明原料成本低，大量减少碱量消耗，工艺简单流程短，生产效率高，生产过程清洁，无废水排放等优点。

电解槽快速升温充槽的操作方法 956

 0

一种电解槽快速升温充槽的操作方法，属于湿法冶金技术领域，仅使用阴极液充满隔膜袋，使用阳极液对电解槽进行灌液，在满足电解镍生产工艺的前提下，不仅大大减少了充槽时间，还节约了能源消耗，降低处理电解液的成本消耗。本发明缩短了充槽时间和提升了电解效率，降低了电解镍的加工成本，革新了业内新的充槽技术，较现有技术具有更广范的应用前景，填补了现有技术的空白。

利用粉煤灰提铝过程浓缩结晶母液分离回收钪的方法 1000

 0

一种利用粉煤灰提铝过程浓缩结晶母液分离回收钪的方法，涉及固体废弃物综合利用和湿法冶金技术领域，该方法充分考虑了高铝粉煤灰酸法生产氧化铝过程中浓缩结晶母液中钪含量高的特点，提供了一种能在较低成本下实现高铝、高酸度体系中有效分离富集高纯度钪，同时又实现其他镧系轻稀土回收的方法。该方法萃取级数少，萃取剂用量小，萃取效率高，钪资源的分离富集效果好(萃取率超过98％)，可用于工业化生产，工艺流程简单，体系的流动性和可操作性好，钪产品的纯度高，提升了粉煤灰酸法提铝的附加值。

氧化镁皂化P204萃取剂转换镍皂工艺 775

 0

一种氧化镁皂化P204萃取剂转换镍皂工艺，属于湿法冶金技术领域，使用氧化镁皂化P204萃取剂转换镍皂工艺，其特点采用弱碱性的氧化镁打浆后将一定浓度的P204有机相皂化，平衡水相PH，避免氢离子进入水相影响分配比，无法达到萃取分离目的，皂化后的有机相与硫酸镍水相反应，进行镍镁置换，避免钠离子引入水相。本发明工艺不但可以达到生产要求的皂化率，还降低了成本并且所产生的硫酸镁价值更高，更利于系统运行。

制备三氟化铈的方法 803

 0

本发明涉及一种制备三氟化铈的方法，属于湿法冶金技术领域。解决现有技术中以包头稀土矿硫酸浸出液为原料制备的CeF3纯度不高，且产品中硫酸根的含量较高很难去除的技术问题。该方法包括将包头矿氧化焙烧得到的焙烧矿用硝酸溶液浸出，得到包头矿硝酸浸出液；通过中性磷萃取剂Cyanex923从包头矿硝酸浸出液中共萃取Ce4+和F，Ce的回收率大于95％，F的回收率大于70％，然后还原反萃得到纳米三氟化铈，将得到的三氟化铈在马弗炉中在200～400℃下焙烧30分钟，得到高纯的三氟化铈。所得萃余液可通过调节硝酸浓度，得到磷酸稀土沉淀，P的回收率大于95％。该方法不仅能够制备得到高纯度的三氟化铈，还能够实现包头稀土焙烧矿硝酸浸出液中Ce、F、P资源的回收并实现F、P的分离。

电池级硫酸锰的制备方法 935

 0

本发明一种电池级硫酸锰的制备方法,属于湿法冶金技术领域，该方法包括以下步骤：步骤一、用硫酸锰溶液作为萃取前液；步骤二、向辛癸酸中加入400g/L的氢氧化钠进行皂化；步骤三、将萃取前液和皂化后的辛癸酸进行混合萃取；步骤四、向所述萃取箱中泵入20g/L硫酸与萃取有机相接触进行萃取反应；步骤五、将含有锰离子的萃取有机相经200g/L的硫酸进行反萃；步骤六、得到电池级硫酸锰。该方法将含杂质较高的硫酸锰溶液，进入萃取系统，经过萃取、洗涤、反萃过程达到去除杂质的目的，整个工艺过程没有化学净化和化学除钙、镁过程，节省了能源和辅助材料，并且不引入氟等阴离子，降低了对设备的要求。

从硫酸镍溶液中去除氯离子的方法 911

 0

本发明公开了一种从硫酸镍溶液中去除氯离子的方法，属于湿法冶金技术领域，具体步骤如下：用含氯离子的硫酸镍溶液与浓度为93％的硫酸搅拌均匀作为水相，向磺化煤油中加入三辛烷基叔胺，配置三辛烷基叔胺浓度为15％～25％的有机相；将水相和有机相进行混合萃取，进行多级逆流萃取后，水相排出口液为较纯净的硫酸镍液，氯离子浓度在0.05g/L以下，有机相经过水洗再生后重新循环使用。此工艺原料成本低，工艺简单，劳动生产效率高，生产过程清洁，无污染等优点。

提高含砷金精矿生物氧化工艺中金回收率的方法 804

 0

本发明提供一种提高含砷金精矿生物氧化工艺中金回收率的方法，属于湿法冶金技术领域。包括如下步骤(1)将金精矿和碳酸盐矿物磨细，然后进行过滤干燥备用；(2)对步骤(1)中得到的金精矿进行调浆，进入生物氧化体系，在添加金精矿的同时，配入碳酸盐矿物；(3)对步骤(2)中得到的氧化渣进行调浆，氰化浸出。本发明一方面可以解决含砷金精矿生物氧化过程中pH值逐渐降低，影响菌种活性的问题，另一方面可以提高金的回收率，获得更大的经济效益和社会效益，而且不改变现有生物氧化工艺流程，便于实施管理。

无唇边电解镍厚板的制备方法 814

 0

一种无唇边电解镍厚板的制备方法，属于湿法冶金技术领域，特别是涉及到一种采用电解法来制备镍厚板的方法。以电解镍始极片为模板，将其放到电解槽隔膜袋中，在保证电解槽中阴阳极导电正常和隔膜袋无损坏的前提下，通过加热电解液至65℃～70℃后，由进液管放入到电解槽隔膜袋中，调正阴阳极，将其对正后，进行通电，让可溶性阳极中的镍金属沉积到电解镍始极片上，始极片在电解槽内沉积12天～14天后出槽、打包，得到合格的电解镍厚板。该方法以正常可溶性阳极电解工艺为模板，通过改变电力线的分布，阻断或减弱阴极板边部电力线，使电解镍板唇边消失，得到均匀厚度的电解镍厚板。该工艺方法简单，可有效控制电解镍厚板厚度，应用广泛。

水氯法硫酸烧渣提金新工艺 912

 0

本发明公开了一种水氯法硫酸烧渣提金新工艺,属于湿法冶金技术,它特别适用于从含金焙烧废料中回收金,本发明是根据氯的强氧化性并能与金形成稳定的络合物特性而提出的。硫酸烧渣(10)不用研磨,直接进入反应器(1)中与浸出液(61)混合,瞬时完成溶金过程,液固分离设备(2)将贵液(22)与浸渣(23)分开,贵液(22)在吸附设备(4)中用吸附剂(42)回收其中的金,贫液(41)进入加氯设备(6),经液氯瓶(7)补加氯气(71)后制成浸出液(61),再进入反应器(1),循环使用。

清洁无毒同时浸出金、铜的方法 744

 0

本发明涉及一种清洁无毒同时浸出金、铜的方法，属于湿法冶金领域。碱性条件下加热氧化预浸含铜金矿石；通入空气，保持矿浆浸出温度，加入浸出剂，并加入碱调节矿浆pH值；加入活性炭或者吸金树脂分离浸出的金与铜。有益效果是：浸出过程中不产生毒性物质，浸出工艺简单，对设备要求简单；可在浸出金的同时，回收矿石中的金属铜；该方法操作简单，设备投资少，成本较低，能够使矿山真正实现清洁无毒生产，具有较好的经济效益和社会效益。

提高微细粒级包裹型难处理金矿生物氧化速度的方法 663

 0

本发明公开了一种提高微细粒级包裹型难处理金矿生物氧化速度的方法，属于湿法冶金技术领域。包括：(1)将微细粒级包裹型难处理金矿在磨机中进行超细磨；对步骤(1)中得到的超细磨金精矿进行调浆，给入生物氧化预处理系统，进行生物氧化；(3)对步骤(2)中得到的氧化渣进行洗涤、调浆、浸出。本发明一方面可以解决微细硫化物包裹难以打开的问题，另一方面可以缩短氧化时间，提高生物氧化速度，提高矿山处理量，且不改变现有生物氧化工艺流程，适用性强，便于实施管理，具有较好的经济效益和社会效益。

利用低品位氧化铜矿生产硫酸铜的方法 687

 0

本发明属于湿法冶金技术领域，具体涉及一种利用低品位氧化铜矿生产硫酸铜的方法，将矿石在碱性条件下采用氨基酸进行浸出，浸出贵液采用萃取剂萃取，获得的含铜有机相水洗，水洗后的含铜有机相采用酸性饱和硫酸铜溶液搅拌反萃，过滤、烘干。该发明实现了低品位氧化铜矿资源的高效利用，该方法工艺简单，生产成本较低，具有较好的经济效益和社会效益。

从高酸含铁、钒硫酸镍溶液中去除钒离子的方法 941

 0

一种从高酸含铁、钒硫酸镍溶液中去除钒离子的方法，属于湿法冶金技术领域，本发明以一定浓度的三辛烷基叔胺为有机相，以用含钒离子的高酸含铁硫酸镍溶液作为水相，进行多级逆流萃取后，水相排出口液为含一定量铁的硫酸镍液，钒离子浓度在0.002g/L以下，含铁的硫酸镍液加入氢氧化镍调节PH进行除铁，要求水相中铁离子含量小于等于0.001g/l为合格液，使用板框压滤机将除铁后液进行固液分离，纯净的硫酸镍液通过浓缩蒸发结晶离心烘干包装制取成为电池级硫酸镍。有机相经过水洗再生后重新循环使用。此工艺原料成本低，工艺简单，劳动生产效率高，生产过程清洁，无污染等优点。

用酸性膦从二次资源浸出液中富集回收钪的萃取工艺 839

 0

本发明涉及一种用酸性膦从二次资源浸出液中富集回收钪的萃取工艺，涉及湿法冶金领域，适用于从赤泥等含钪二次资源浸出液中回收钪。所处理的料液中钪含量在0.01‑0.5g/L；所用酸性膦萃取剂浓度在0.05‑1mol/L，溶剂为煤油或庚烷(n‑heptane)，添加剂为醇类(R‑OH)，R为C6‑C9的直链或带支链的烷烃，其体积占添加剂与溶剂总体积的2％‑20％；钪的萃取率可达95％以上，钪与锆分离系数可达40，钪与钛分离系数可达400。对萃取后的含钪负载有机相采用硫酸、硝酸、盐酸等无机酸进行反萃，反萃酸度在1‑10mol/L，反萃率可达90％以上。本发明解决了现有的钪回收工艺流程复杂，酸碱消耗量大，过程的环境和经济成本高的技术问题。

从含钪物料中采用矿浆萃取方式回收钪的方法 703

 0

本发明公开了从含钪物料中采用矿浆萃取方式回收钪的方法，属于稀土金属湿法冶金领域。一将含钪物料破碎制成矿浆；二将矿浆泵入浸出反应槽中，向槽中加入硫酸进行酸浸出；三将浸出后的矿浆泵入高位槽，流入高位槽下面的脉冲筛板塔顶部；贫有机相由塔底进入塔内，自下而上与塔顶部矿浆接触逆流矿浆萃取；负载有机相由塔顶溢出送洗涤、反萃、再生处理后循环使用；矿浆经塔底流出送浓密机处理回收有机相，底流矿浆经中和处理达标排放；四反萃得到的氢氧化钪沉淀物通过分离提纯得到氧化钪产品。本发明采用一种浸出后矿浆不进行固液分离工序，直接进行萃取工艺回收金属钪的方法。本发明工艺简单钪回收率提高5％以上，生产成本低易于推广应用。

分离高铜高冰镍阳极中铜的方法 760

 0

本发明公开了一种分离高铜高冰镍阳极中铜的方法，属于湿法冶金技术领域，包括镍电解阳极液用碳酸镍或碳酸钠溶液进行调整pH；调整pH值后的镍电解阳极液进入萃取除铜工序，萃铜余液使用硫氢化钠溶液进行深度除铜，完全符合生产电解镍的标准。高冰镍未经磨浮分离而直接铸阳极电解工艺，尤其当高冰镍中含铜较高时，铜大部分进入到阳极液中将造成除铜困难，给工业化生产电解镍增加成本。本发明可以带来如下有益效果：提高镍电解系统中对于复杂成份原料的适应性，尤其是含铜10％～20％范围内的高铜原料的适应性。同时由于复杂原料采购价格普遍具有优势，增加企业营收利润，本发明的技术方案较现有技术具有更广范的应用前景。
