吉林有色金属冶金技术理论与应用

废弃线路板与废弃氧化液协同资源化方法 626

 0

本发明属于固废资源化技术领域，具体涉及一种废弃线路板与废弃氧化液协同资源化的方法；经粉碎的废弃线路板粉末，与废弃生物氧化液反应，使废弃线路板中易溶解金属进入液相，而贵金属与非金属留在渣中；浸出液中的锡采用废弃氧化液进行氧化沉淀分离回收；将沉锡后的浸出液与萃取剂经二级逆流萃取，使浸出液中的铜离子进入有机相分离回收；向分离铜后的萃余液中添加硫化钠，使溶液中的离子以硫化物的形式沉淀，经固液分离回收；硫化沉淀后尾液经氧化钙中和处理，液体循环利用；氧化液浸出渣中贵重金属采用重选法分离回收，获得重砂产品。本方法环保、高效、无二次废物，流程简单实用，有价金属回收率高，保证二次资源的高效循环利用。

分离、回收贵金属的方法 798

 0

本发明提供了一种分离、回收贵金属的方法，包括：将含有贵金属的废液与硫脲改性的聚乙烯亚胺反应，得到沉淀物；将所述沉淀物后处理，得到贵金属。本发明的方法使得硫脲改性的聚乙烯亚胺选择性地与金、铂、铱、锇、铑、钌和钯作用，而不跟银、铁、铜等金属离子作用，从而将贵金属元素分离。同时，本发明通过硫脲改性的聚乙烯亚胺的静电吸附作用、硫脲与贵金属的交联作用相结合，使得其对于贵金属回收率高。此外，本发明提供的分离、回收贵金属方法无需有机溶剂，具有环境友好的特点。

二次热浸镀内嵌灰铸铁缸套铝合金缸体及其铸造方法 665

 0

本发明提供了一种二次热浸镀内嵌灰铸铁缸套铝合金缸体及其铸造方法。采用亚共晶铝硅合金和纯锌作为热浸镀材料，通过二次热浸镀复合铸造方法实现铸铁缸套铝合金缸体的高强度结合，本铸造方法简化了铸铁缸套前处理过程，通过缸套旋转工艺和浸镀时间和温度及一次浸镀材料成分的协同作用，改变了缸套表面冶金热力学和动力学条件，有效的控制了Fe‑Al‑Si金属间化合物脆硬层厚度，避免了铸件热处理时沿脆硬层产生的开裂，实现了缸体和缸套的高强度结合。同时消除了传统铝合金镀层表面氧化，二次浸镀后的缸套无需在完成热浸镀后立即进行浇铸，即使长时间放置，也能在无预热情况下较好地完成浇铸，显著降低了生产难度。

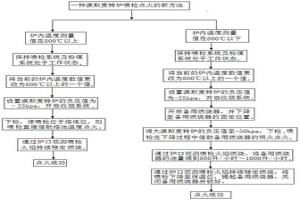

澳斯麦特炉喷枪点火的新方法 963

 0

本发明一种澳斯麦特炉喷枪点火的新方法，属于有色金属冶金技术领域。本发明在澳斯麦特炉的PCS控制系统中，利用在控制面板中输入850℃以上的温度值，避开澳斯麦特炉在冷态不能下枪的缺陷，直接利用炉内高温或者借助备用燃烧器的明火给喷枪点火，点火时间短、效率高，有效延长了澳斯麦特炉的工作时间。本发明一种澳斯麦特炉喷枪点火的新方法取消了备用燃烧器烘炉提温的过程，减少了轻柴油的使用，节约大量能源，又减少了空气污染，是技术上的新突破，值得广泛推广。

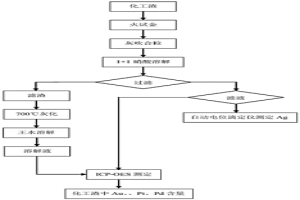

测定高银高铂钯化工渣中金、铂、钯含量的方法 1036

 0

一种测定高银高铂钯化工渣中金、铂、钯含量的方法，属于有色冶金技术领域，只采用一次火试金富集即可对化工渣中金、铂、钯含量进行测定，大大缩短了分析流程。本发明方法解决了化工渣中贵金属含量过高，尤其是银含量达上万克吨，导致灰吹后合金粒表面粗糙呈结霜状且延展性差，无法有效分金；铂钯含量大于金含量，无法采用分金称重法准确得出金含量；分金时铂钯溶解损失，需补正；另外分金液和王水溶解液合并后产生大量氯化镍沉淀，影响后液测定；同时缩短检测流程，保证样品中贵金属含量准确测定的技术问题。

减少澳斯麦特炉熔融物的方法 1085

 0

一种减少澳斯麦特炉熔融物的方法，属于有色冶金技术领域，在本发明的物料配料比例下和渣型控制下，熔池温度在1300～1400℃；通过主控操作人员操控喷枪，尽量下插到超过正常范围的高度，一般为700～800mm左右，此时澳斯麦特炉正常的熔池面高度为2200mm～2500mm。如果在允许的范围内，喷枪在此位置上停留5～8分钟，采用喷枪处理此处的熔融物，达到减少澳斯麦特炉熔融物的目的。使澳斯麦特炉可以达到高效，稳定的生产；澳斯麦特炉渣口、镍口均排放正常，而且渣口排放时候不会出现低冰镍，不会带来安全生产隐患；增加了澳斯麦特炉的液态熔池空间大小，澳炉熔化物料正常，改善了澳斯麦特炉的炉况，保证了澳斯麦特炉生产正常。

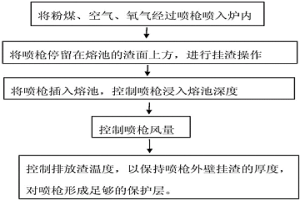

延长澳斯麦特炉喷枪使用寿命的方法 1058

 0

本发明提供一种延长澳斯麦特炉喷枪使用寿命的方法,属于有色金属冶金领域，包括以下步骤：将粉煤、空气、氧气经过喷枪喷入炉内；将喷枪停留在熔池的渣面上方300mm～800mm的位置，进行挂渣操作；将喷枪插入熔池，喷枪浸入熔池的深度为100mm～300mm之间，控制排放渣温度在1240℃～1360℃之间，以保持喷枪外壁挂渣的厚度为10mm～30mm，与传统方法相比，本发明澳斯麦特炉喷枪的使用寿命达到360小时，稳定了澳斯麦特炉生产，保证了生产的稳定性，降低了澳斯麦特炉生产成本，控制合理渣型，控制合理排放熔体温度，来保持喷枪外壁挂渣的厚度，对喷枪形成足够的保护层，从而来延长喷枪使用寿命。

用酸性膦从二次资源浸出液中富集回收钪的萃取工艺 625

 0

本发明涉及一种用酸性膦从二次资源浸出液中富集回收钪的萃取工艺，涉及湿法冶金领域，适用于从赤泥等含钪二次资源浸出液中回收钪。所处理的料液中钪含量在0.01‑0.5g/L；所用酸性膦萃取剂浓度在0.05‑1mol/L，溶剂为煤油或庚烷(n‑heptane)，添加剂为醇类(R‑OH)，R为C6‑C9的直链或带支链的烷烃，其体积占添加剂与溶剂总体积的2％‑20％；钪的萃取率可达95％以上，钪与锆分离系数可达40，钪与钛分离系数可达400。对萃取后的含钪负载有机相采用硫酸、硝酸、盐酸等无机酸进行反萃，反萃酸度在1‑10mol/L，反萃率可达90％以上。本发明解决了现有的钪回收工艺流程复杂，酸碱消耗量大，过程的环境和经济成本高的技术问题。

用煤矸石生产氧化铝联产碳酸钠的方法 611

 0

本发明涉及一种用煤矸石生产氧化铝联产碳酸钠的方法。是将煤矸石煅烧活化后酸溶,制备成氯化铝酸浸液,浓缩结晶制备结晶氯化铝,经煅烧分解制成粗氧化铝,经碱溶生成偏铝酸钠,铁、钛不溶物和其他杂质,经固液分离、洗涤得偏铝酸钠溶液,加入氢氧化铝晶种,生成氢氧化铝沉淀,同时生成碳酸钠溶液,经固液分离得氢氧化铝晶体和碳酸钠溶液,经浓缩结晶后制成碳酸钠,氢氧化铝经煅烧制得冶金级氧化铝。在生产过程中,充分利用了煤矸石产地氯碱工业的氢氧化钠、PVC产业副产的盐酸和电石厂排放的二氧化碳,减少了工业污染,获得了有用产品,实现了资源的综合利用。具有生产工艺简单、生产过程易于控制、氧化铝提取率高、生产成本低、产品质量稳定。

浮选硫化镍精矿生物氧化搅拌浸镍工艺 1025

 0

本发明涉及一种浮选硫化镍精矿生物氧化搅拌浸镍工艺，属于硫化镍矿的处理方法。包括浮选硫化镍精矿的磨矿及洗涤脱药工序，调浆及生物氧化工序，浸出液除铁、萃取除杂工序，氧化渣压滤及尾矿场堆存工序的处理过程，获得硫酸镍产品，回收90％～97％的镍。相比现有技术，本发明具有流程短、成本低、操作简单、能耗小、不需经过高温熔炼、不排放污染性烟尘和二氧化硫气体的特点，符合现代工艺先进、高效、简约、环保的要求。

以石油加氢废催化剂为原料生产偏钒酸铵的方法 824

 0

本发明涉及一种以石油加氢废催化剂为原料生产偏钒酸铵的方法，属于有色冶金技术领域领域。石油加氢废催化剂在转动的回转窑中在高温的条件下，用氧气氧化，生成钒的氧化物；钒的氧化物在850℃～950℃的温度下与氧化钠生成钒酸钠；钒酸钠经过冷却送至湿法球磨，然后经过高温浸出，固液分离，分离后的富镍渣可直接用于冶炼，液体进行铵盐沉钒后生产出偏钒酸铵。相比现有技术，本发明具有生产工艺简单、便于操作、成本低廉、安全性高的特点。

两步法处理包头稀土精矿的工艺方法 704

 0

本发明涉及一种两步法处理包头稀土精矿的工艺方法，属于湿法冶金领域。解决现行浓硫酸高温工艺存在的环境污染和伴生资源浪费的问题。本发明提供的两步法工艺解决了三废处理问题，无废气排放，废水量大大减少，并且有效减少放射性废渣的量。由于本发明提供的工艺方法采用循环浸出的方法，简化了工艺流程，大大提高了硫酸浸出液中的稀土浓度(REO＝100‑120g/L)，相比较浓硫酸法(进萃取槽前REO浓度是30‑40g/L)而言，稀土浓度提高了2倍左右，这样带来的好处有：整个工艺的水耗能减少2/3，同理，酸耗(H2SO4)也减少2/3；另外，由于进萃取槽的溶液体积大大减少，从而使得后续萃取分离过程的槽体占用量减少，生产效率大大提高。 1

采用非压力容器型真空电阻炉生产高氮铬铁的方法 615

 0

一种采用非压力容器型真空电阻炉生产高氮铬铁的方法,属于黑色金属冶金技术领域,特别是涉及一种在非压力容器型真空电阻炉内生产含氮8-12%、含碳0.01%-0.1%高氮铬铁的方法。其特征是在非压力型真空电阻炉内采用初级铁合金高碳铬铁为原料一步法完成脱碳、氮化等工艺。该方法具有节能高效、产品含氮高、杂质含量低、化学成份稳定、生产能力大、成本低廉等优点。是当前多种氮化铬铁合金生产方法中最为理想的方法。

铜-球墨铸铁双金属液压耐磨部件及其制备方法 757

 0

本发明公开了一种铜‑球墨铸铁双金属液压耐磨部件及其制备方法，属于焊接与连接技术领域。应用焊接方法瞬间加热熔化中间合金并快速凝固与基体形成冶金结合，实现球墨铸铁与锰黄铜的可靠连接，步骤如下：a.确定制备球墨铸铁双金属液压部件耐磨合金组成，其合金由两层金属组成，第一层为含硅和钛等元素的铜合金，第二层为锰黄铜合金；b.球墨铸铁表面进行机械和化学处理，清除油污和氧化物；c.采用电火花沉积方法，在球墨铸铁表面预制铜合金中间层，与球墨铸铁形成致密冶金结合；d.采用冷焊方法，制备耐磨合金层；e氩气保护条件下对双金属材料进行热处理。本发明的铜合金与球墨铸铁双金属的室温导热系数110～118W/(mK)，150℃导热系数119～125W/(mK)；润滑油摩擦系数0.101～0.105。

制氟阳极及其制备方法 601

 0

本发明总体地涉及氟气制备技术领域，提供了一种制氟阳极的制备方法，以石油焦和沥青焦为干料，以粘接剂为湿料；包括混捏、压型、焙烧+浸渍的多次重复，以及纯化等步骤，在混捏之前，还包括对干料进行改性处理的步骤，即将石油焦和沥青焦在真空环境中加热，当加热温度升至390℃‑400℃时，向石油焦和沥青焦所在真空环境中通入氯气和氟气的混合气，所述混合气中氯气与氟气的体积比为1:1；持续通入所述混合气直至加热温度升至700℃。本发明方法所得制氟阳极能更好的使HF进行电解反应，同时还不破坏炭板，延长使用寿命。

石墨材料的制造方法 1066

 0

本发明的一种石墨材料的制造方法,其特点是,包含以下步骤:准备原料:水岛M级针状焦,黏结剂为中温煤沥青;配料:原料按重量%,M级水岛针状焦80%,M级水岛针状焦的球磨粉纯度70-80%,中温煤沥青20%,M级水岛针状焦的配料粒度组成:<0.075mm占37-43%,0.075-0.5mm占17-23%,0.5-1mm占37-43%,1-2mm<4%;混捏;压型;破碎;糊粉均匀化处理,等静压成型;一次焙烧;浸焙;石墨化处理制成成品。具有原料选择合理,方法科学,用所述的方法生产的石墨材料体积密度和机械强度高,抗热震性能好,适用于在高温、温度急变的条件下使用。

金刚石制品用FeCuSn基复合合金粉末及其制备方法 835

 0

本发明的金刚石制品用FeCuSn基复合合金粉末及其制备方法，属于金属材料粉末冶金的技术领域。FeCuSn基复合合金粉末的组分有Fe‑Cu‑Sn预合金粉末和超细添加剂粉末；所述的超细添加剂粉末为Cr₃C₂或/和Mo₂C，占FeCuSn基复合合金粉末总重量的1％～5％。采用高温液态熔炼及高压水雾化方法制备三组元铁基预合金粉末，再与超细添加剂粉末混配均匀。本发明以Fe为主可降低生产成本，软质Cu相有利于提高锋利度，低熔点Sn可促进烧结致密化改善工具的锋利度；Cr₃C₂或/和Mo₂C的添加更是明显的提高金刚石工具的锋利度，满足以锋利度为核心要求的金刚石制品的工程使用要求。

利用增材制造成形复杂NiTi合金构件的方法 1041

 0

本发明公开了一种利用增材制造成形复杂NiTi合金构件的方法，是在成形腔底部安装金属基板，并预先充入高纯氩气，使腔内氧含量小于60μL/L，利用选择性激光熔化技术成形复杂NiTi合金构件，通过每一层的数控加工程序实现逐层激光熔覆，最终得到三维金属零件，解决目前常规的熔炼方法或粉末冶金方法难以制备力学性能优良的复杂NiTi合金构件的难题。在不需任何专用模具和任何专用工装条件下直接快速成形出各种带有曲面、复杂内腔等利用传统加工方法难以实现的复杂NiTi合金构件，并且所制备出的构件层间结合较好，工艺简单，制造周期短，具有致密度高，精度高，金属粉末利用率高等特点。

球磨机奥贝体球铁磨球及制造方法 1030

 0

一种球磨机奥贝体球铁磨球及制造方法,属于冶金技术领域。其化学成分及化学成分所占重量份数比例为:铁92-93、碳3.6-3.8、锰0.6-0.8、钙0.02-0.04、镁0.03-0.05、硅2.4-2.5,其中有害成分磷0.05以下,硫0.015以下。制造过程有熔炼,球化,浇铸,油浴淬火。本发明的积极效果是:使非高铬材质的磨球具有特高的强度与耐磨性,达到硬度与韧性的完美结合,球体具有良好的抗冲击、抗疲劳、与性能指标相近的高铬磨球相比,制造成本低20-30%。同样使用条件,与现有的锻造钢磨球、铸造中锰铸铁磨球、铸造中铬铸铁磨球相比,使用时间明显延长,降低了生产成本,提高企业的综合效益。

用于金刚石制品的FeCuNiSn系合金粉末及其制备方法 879

 0

本发明的用于金刚石制品的FeCuNiSn系合金粉末及其制备方法，属于金属材料粉末冶金的技术领域。所述的FeCuNiSn系合金粉末，组分有Fe‑Cu‑Ni‑Sn预合金粉末和Cr₃C₂或/和Mo₂C超细添加剂粉末。制备方法采用高温液态熔炼及高压水雾化方法，制备出Fe‑Cu‑Ni‑Sn四组元预合金粉末，或再与超细添加剂粉末混配均匀得到FeCuNiSn系合金粉末。本发明可弱化粉末烧结体的耐磨性、降低烧结温度，提高烧结胎体的致密度、抗弯强度及对金刚石的把持力，改善工具的锋利度；Cr₃C₂或/和Mo₂C的添加更是明显的提高金刚石制品的锋利度，满足对金刚石制品的干切/干磨、高效加工的发展需求。

硅藻土多孔陶瓷过滤元件 894

 0

本实用新型涉及一种硅藻土多孔陶瓷过滤元件， 属于多孔陶瓷过滤元件类，主要有硅藻土为基料的压 制成型焙烧而成的硅藻土过滤棒5压盖4装于其上， 中空螺栓1穿过压盖4，密封圈3套装其上，以螺母2 固装在压盖4上。其特点是通滤精度提高2—6倍， 效率提高1—2倍、强度高，并能在0—400℃温度的 范围内正常工作，成本低，结构简单，实施容易，特别 适于饮料、酿酒、医药、食用油、污水处理、石油化工、冶 金机械润滑油、抗菌素、环保等方面的各类精密、超精 和无菌过滤时装用。

水氯法硫酸烧渣提金新工艺 813

 0

本发明公开了一种水氯法硫酸烧渣提金新工艺,属于湿法冶金技术,它特别适用于从含金焙烧废料中回收金,本发明是根据氯的强氧化性并能与金形成稳定的络合物特性而提出的。硫酸烧渣(10)不用研磨,直接进入反应器(1)中与浸出液(61)混合,瞬时完成溶金过程,液固分离设备(2)将贵液(22)与浸渣(23)分开,贵液(22)在吸附设备(4)中用吸附剂(42)回收其中的金,贫液(41)进入加氯设备(6),经液氯瓶(7)补加氯气(71)后制成浸出液(61),再进入反应器(1),循环使用。

石墨电极生坯刷浆涂料配方 733

 0

本发明涉及一种石墨电极生坯刷浆涂料配方，通过在电极生坯刷浆涂料配方组成中引入石油焦粉和石墨粉以及利用高铝矾土熟料粉代替生石灰粉，利用聚乙烯醇的成膜性、蔗糖的粘结性组成生坯涂料配方，该配方具有制备方便、成本低、采购容易、可长期储存，涂料与电极生坯表面常温下粘附力强，刷涂操作方便，可以使用拖布、毛刷、滚刷等工具进行刷涂操作，降低焙烧后冶金焦颗粒在电极表面的粘附强度和减小嵌入深度，降低人工清理劳动强度，减少电极加工切削量，保留电极加工最大直径，提高石墨化产品机械加工成品率。

含钒钢渣和提钒尾渣冶炼富钒生铁的方法 773

 0

一种含钒钢渣和提钒尾渣冶炼富钒生铁的方法，属于冶金渣的应用技术领域，该方法以含钒钢渣和提钒尾渣为原料，加入适量的油页岩渣溶剂，在矮炉身矿热炉中埋弧冶炼，采用低级的碳质还原剂，其中粒度小于20mm的用作还原剂，粒度为20～80mm的用于在电弧燃烧区形成“残碳层”,根据电炉容量定时放铁排渣，分离炉渣和铁水，铁水冷却后即为富钒生铁；其中，所述高钙含钒钢渣为含钒铁水经转炉冶炼后所剩的渣，提钒尾渣是用化学法通过焙烧、浸出、沉淀等步骤从含钒钢渣中制取V2O5后产生的渣。本发明可将含钒钢渣和提钒尾渣中90％的钒富集在生铁中得到富钒生铁，对渣进行了很好的再利用，且生产工艺简单、可操作性强，生产成本低，便于在工业生产中展开。

从粉煤灰或煤矸石中提取氧化铝和非晶态二氧化硅的方法 847

 0

本发明涉及一种从粉煤灰或煤矸石中提取氧化铝和非晶态二氧化硅的方法。将粉煤灰或煤矸石煅烧后粉碎，按粉煤灰中氧化铝含量计算所需碱金属硫酸盐的量，按碱金属硫酸盐中所含三氧化硫与粉煤灰或煤矸石含氧化铝的摩尔比进行配比、焙烧；向反应生成物中加水浸泡搅拌，固液分离，得硫酸盐混合溶液和非晶态SiO2；本发明采用碱金属焦硫酸盐分解粉煤灰，低温不易产生挥发性气体，能够在密闭条件下进行反应，从而提高了氧化铝提取率，氧化铝提取率高于80％。反应条件温和，对设备腐蚀性小，操作安全，不产生废气废水，各种物料循环易于实现，粉煤灰分解彻底，制得的氧化铝产品纯度高，达到《YS/T？274-1998氧化铝》对冶金级氧化铝产品的纯度要求。

高强度高硬度AlCoCrFeNi高熵合金及其制备方法 768

 0

本发明涉及一种具有高强度高硬度AlCoCrFeNi高熵合金及制备方法，高熵合金的成分为AlaCobCrcFedNie，20≤a≤30，20≤b≤30，20≤c≤30，20≤d≤30，20≤e≤30。本发明合金的制备方法包括：将冶金原料Al、Co、Cr、Fe和Ni金属的表面氧化皮，按摩尔比精确称量配比，供熔炼制备合金使用；使用非自耗真空电弧炉熔炼合金，将合金浇铸到铜模中，再经热处理后获得高熵合金块体材料。本发明的高熵合金具有高强度，高硬度，因此，该高熵合金在有耐压和硬度要求的部件上具有很好的应用前景。

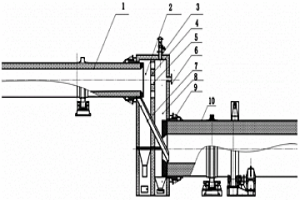

隔离式调温窑 740

 0

本实用新型涉及一种隔离式调温窑，是砌筑在低温窑体与高温窑体之间；隔离挡火墙砌筑于隔离式调温窑中间，将隔离式调温窑分为第一调温室和第二调温室；隔离挡火墙上部设有一个以上调温通道，高温烟气通过调温通道引入低温窑内；调温烟道开口于隔离式调温窑顶部，下料坡砌筑在隔离式调温窑内，低温窑体流出的物料通过下料坡输入高温窑体内。本实用新型通克服了现有有色冶金焙烧设备所存在的物料易结圈、结球、生产工艺不流畅等缺陷。与现有的回转窑焙烧比较，防止了产品软化后的粘结，具有安全可靠的温度控制方式，易操作，不结圈，可操控性强，控温灵活，故障率低，产量调节余地大，有利于控制产出物料状态等优点，能保障长期稳定的生产。

以氢氧化镍为原料生产羰基镍粉的方法 632

 0

一种以氢氧化镍为原料生产羰基镍粉的方法，属于粉末冶金技术领域，特别是涉及到一种以氢氧化镍为原料生产羰基镍粉的方法。将氢氧化镍加入转动焙烧炉内高温脱掉水分后焙烧为镍的氧化物；将该氧化物加入氢气还原炉内进行还原，生成单质活性镍；将单质活性镍加入到羰基镍合成反应器内与CO逆流接触，反应生成羰基镍气体；羰基镍气体经风机输送至羰基镍分解器，产生的羰基镍残渣输送至羰基镍处理器内进行钝化处理；羰基镍气体在羰基镍分解内进行分解，生产羰基镍粉。本发明反应条件温和，不需要对原料进行额外处理，具有工艺简单、生产安全、成本低廉、合成效率高等优点。

用于金刚石制品的微合金铁基复合粉末及其制备方法 934

 0

本发明的用于金刚石制品的微合金铁基复合粉末及其制备方法，属于金属材料粉末冶金的技术领域。微合金铁基复合粉末的组分有Fe基预合金粉末和超细添加剂粉末；Fe基预合金粉末参杂有Si、Mn、La+Ce混合稀土；超细添加剂粉末是Cr₃C₂或/和Mo₂C；按重量比为超细添加剂粉末︰Fe基预合金粉末＝0.3～5︰95～99.7。采用高温液态熔炼及高压水雾化方法制备Fe基预合金粉末，再与超细添加剂粉末均匀混配。本发明的方法能有效阻止粉末颗粒烧结粗化长大，提高粉末烧结体的综合力学性能，改善金刚石工具的锋利度；微合金铁基复合粉末能够满足以锋利度为核心要求的金刚石制品的工程使用要求。

制备三氟化铈的方法 747

 0

本发明涉及一种制备三氟化铈的方法，属于湿法冶金技术领域。解决现有技术中以包头稀土矿硫酸浸出液为原料制备的CeF3纯度不高，且产品中硫酸根的含量较高很难去除的技术问题。该方法包括将包头矿氧化焙烧得到的焙烧矿用硝酸溶液浸出，得到包头矿硝酸浸出液；通过中性磷萃取剂Cyanex923从包头矿硝酸浸出液中共萃取Ce4+和F，Ce的回收率大于95％，F的回收率大于70％，然后还原反萃得到纳米三氟化铈，将得到的三氟化铈在马弗炉中在200～400℃下焙烧30分钟，得到高纯的三氟化铈。所得萃余液可通过调节硝酸浓度，得到磷酸稀土沉淀，P的回收率大于95％。该方法不仅能够制备得到高纯度的三氟化铈，还能够实现包头稀土焙烧矿硝酸浸出液中Ce、F、P资源的回收并实现F、P的分离。
