山西有色金属冶金技术理论与应用

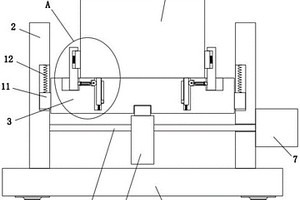

炼钢振动台 1132

 0

本实用新型属于冶金设备领域，尤其是一种炼钢振动台，针对现有振动台不便于固定结晶器的位置，使得在振动时容易发生脱落，也不方便将结晶器从振动台取出的问题，现提出如下方案，其包括底座，所述底座的底部安装有四个万向轮，底座的顶部固定安装有两个固定板，两个固定板相互靠近的一侧滑动安装有同一个振动座，所述振动座的顶部放置有结晶器，振动座的底部转动安装有转轮，两个固定板相互靠近的一侧转动安装有同一个转动杆，所述转动杆上固定绕设有偏心轮，偏心轮与转轮相接触。本实用新型结构合理，操作方便，振动台便于固定结晶器的位置，在振动时不会发生脱落，也方便将结晶器从振动台取出。

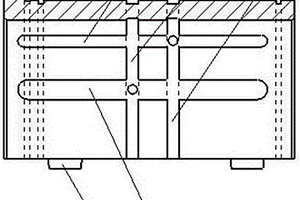

新型嵌套烧结炉隔热垫 889

 0

本实用新型适用于冶金机械技术领域，提供了一种新型嵌套烧结炉隔热垫，包括台车体组件和保护组件，所述台车体组件包括挡板、阻挡销、侧梁和主梁，所述阻挡销可拆卸连接于所述挡板，所述阻挡销位于所述挡板的外表面；适当少安装蓖条，每排蓖条少安装一至二根蓖条，让蓖条在机头和机尾翻转时有一定的活动余地，并将隔热垫通卡槽改为四个分卡槽结构，既保证烧结机翻转过程中隔热垫不脱落，又改善隔热垫过于卡死的嵌套方式，在机械力和重力作用下填塞在隔热垫和蓖条缝隙中的细粒物料能够掉落下来，解决了低熔点物质填塞隔热垫卡槽和台车横梁缝隙，以及隔热垫连带蓖条无松动进而发展为蓖条糊堵的问题。

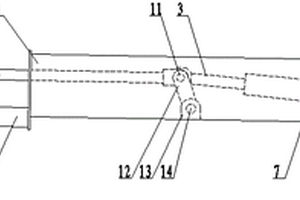

拆炉机过渡连杆结构 863

 0

本实用新型涉及一种拆炉机过渡连杆结构，属于冶金机械装置技术领域；包括连杆(10)、销轴三(11)、摇臂(12)、摇臂支座(13)、销轴四(14)；支座(6)、工具油缸支座(9)和摇臂支座(13)固定在伸缩臂(4)上，工具(1)铰接在支座(6)上，工具油缸缸筒(7)铰接在工具油缸支座(9)上，摇臂(12)铰接在摇臂支座(13)上，连杆(10)一端铰接在工具(1)上，另一端与工具油缸活塞杆(3)、摇臂(12)铰接组成四边型结构。对比现有技术，本实用新型结构简单，安装使用方便，采用此结构后工具油缸的布置避免了因高温辐射和熔渣喷溅带来的影响，提高了工具油缸的使用寿命。

带钢在线辊面异物的清理装置 707

 0

本实用新型涉及一种带钢在线辊面异物的清理装置，它属于冶金行业冷轧线辊面异物清理装置技术领域。本实用新型的目的是解决现有张力辊存在的易与异物粘结、不易脱落、清除异物困难和工作效率降低的技术问题。本实用新型采用的技术方案是：带钢在线辊面异物的清理装置，它包括气囊、铰轴和刮片，其中：它还包括悬架、挡板和弹簧，所述悬架一端连接在张力辊的支座上，悬架另一端与挡板连接，所述刮片两侧的中上部设有铰轴，所述铰轴装在悬架与挡板连接端的下部设置的轴孔中，所述气囊设在挡板和刮片之间并位于铰轴的下方，所述弹簧设在挡板和刮片之间并位于铰轴的上方。

循环流化床锅炉发电系统 995

 0

本实用新型公开了循环流化床锅炉发电系统。循环流化床锅炉发电系统，包括循环流化床锅炉、主蒸汽管道、汽包、汽轮机、发电机，其中循环流化床锅炉的烟气出口通过主蒸汽管道与汽包连接，汽包出口通过管路依次与汽轮机、发电机连接。本实用新型在很多冶金化工行业工艺中有应用的空间，能够提高能源利用率、减少环境污染。

牙嵌式滑动轴承轴瓦 873

 0

牙嵌式滑动轴承轴瓦，用于冶金企业卷取机助卷辊的安装，它包括上轴瓦、下轴瓦，其特征是上轴瓦的底部设有4个凸棱，下轴瓦的顶部设有4个与上轴瓦的凸棱配合的凹槽，下轴瓦的底部设有定位销孔，上轴瓦、下轴瓦均设有4条油道。本实用新型能够防止上轴瓦单独窜动，使用寿命长，并且拆装方便，维修时间缩短。

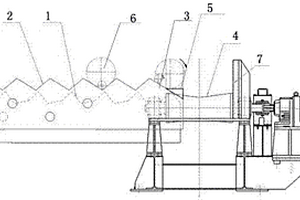

UV型滚动步进冷床的齿板输出端优化结构 1112

 0

本实用新型属于大棒冶金技术领域，尤其涉及一种UV型滚动步进冷床的齿板输出端优化结构，解决了UV型滚动步进冷床在棒材落钢时对输出辊道产生较大冲击容易造成辊道疲劳损坏的问题，包括U型齿板和V型齿板，V型齿板输出端设置有平托件，平托件为直角三角型结构，平托件的上部为水平面，其斜边和水平线的夹角与V型齿板输出端斜面和水平线的夹角相同，U型齿板和V型齿板的输出端设置有输出辊道，输出辊道外侧设置有挡板。本实用新型通过对V型齿板优化设计，对提高输出辊道使用寿命和棒料成品质量均具有明显的效果。

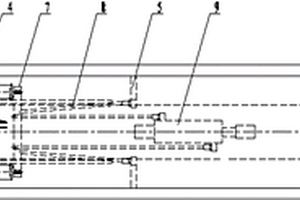

拆炉机伸缩臂软管管路弹簧式伸缩结构 1024

 0

本实用新型涉及一种拆炉机伸缩臂软管管路弹簧式伸缩结构，属于冶金机械应用技术领域；包括主臂(1)、伸缩臂(2)、主臂油口(5)，油缸(9)、胶管(8)、挂钩(3)、弹簧(6)、转轴(7)、导轨(4)；挂钩(3)、导轨(4)均固定安装于主臂(1)后端；胶管(8)绕过转轴(7)分别固定连接于主臂油口(5)和油缸(9)的油口上；转轴(7)两端分别卡在2个导轨(4)的U型槽内；弹簧(6)两端分别挂接于挂钩(3)和转轴(7)的端部。对比现有技术，本实用新型使伸缩胶管在伸缩过程中始终处于涨紧状态，实现胶管随着伸缩臂的伸缩而伸缩，不会发生弯曲，提高管路的寿命，提高产品的质量。

防止烧结配料除尘灰喷灰的装置 671

 0

本实用新型公开一种防止烧结配料除尘灰喷灰的装置，属于钢铁冶金生产设备领域。该装置包括称量皮带，所述称量皮带起始端与料仓连接，称量皮带末端卸料处设有卸料筒，料仓底部设有电液插板，称量皮带上方设有一块钢板与皮带垂直方向设置，钢板可绕其上端的转动轴旋转，钢板旋转到侧面与接近开关接触，电液插板由接近开关控制；所述卸料筒旁设有分流箱，分流箱顶部设有物料分流器，物料分流器另一端位于卸料筒上方，物料分流器穿过卸料筒侧壁与分流箱相接。该装置的使用完全避免了因除尘灰喷灰造成生产停滞或烧结质量波动。

开启酸洗槽盖的装置 989

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及开启酸洗槽盖的装置,它由液压油缸和杠杆构成,液压油缸与杠杆连接在一起,杠杆与酸洗槽盖的吊耳连接在一起,液压油缸安装在酸洗槽外靠近底部的某个与酸洗槽盖的吊耳相对应的位置。将四个本实用新型安装在酸洗槽盖的四个吊耳上,每个吊耳安装一个,开启酸洗槽盖时,同时启动液压油缸,就将酸洗槽盖向上移动一定的空间,工作人员就能进入酸洗槽中作业,运行安全,操作简单,工作效率较高,经过山西太钢不锈钢股份有限公司冷轧厂的试验,效果明显。

故障轧机空设机架活套的控制装置 751

 0

故障轧机空设机架活套的控制装置,属于冶金行业生产辅助设备,它包括计算机、液压缸,液压缸通过管道连接电液伺服阀,电液伺服阀连接计算机。将本实用新型与活套辊连接,通过计算机程序软件可使热轧带钢在机架故障空设时活套实现自动控制,从而解决了由于机架故障空设活套设备所造成的带钢表面划伤的问题,解决了热连轧精轧机架故障空设时的带钢甩尾问题,并减少了处理故障的时间。

浇注钢锭的模具 1073

 0

本实用新型具体涉及一种浇注钢锭的模具,属于冶金行业生产设施,它由钢锭模、保温帽、绝热衬板构成,其特征是钢锭模为轴向截面呈“U”字形的锥形四棱台,其锥度是3.4/100,钢锭模外壁的棱、内壁的角均为弧形;绝热衬板由楔板、挂板构成,楔板为两端有弯弧且上底长、下底短的梯形板,挂板为两端有弯弧且上底短、下底长的梯形板。采用本实用新型浇注出的钢锭与目前广泛采用的9.6T、5.8T钢锭模具浇注出的钢锭相比,钢锭表面质量、内部质量均能得到较大改善,能明显提高钢材的质量,提高企业的经济效益。

柱形立式焦炉 684

 0

一种生产冶金焦的立式焦炉,包括炉顶、炉体、炉底座等部分组成,焦炉炭化室为圆柱形、椭圆柱形或多棱柱形,燃烧室采用独立立火道。在炉体内设置空气预热系统和废气循环孔,并在多个部位采用干封、水封组合密封。本实用新型具有热效率高,单位体积生产率高,污染小,易操作等优点,适合煤炭深加工就地转化煤炭资源的炼焦企业使用。

干除尘灰输料斗 663

 0

一种干除尘灰输料斗，属于冶金工业辅助设备，它包括料斗，其特征是料斗的出料口的上方通有压缩空气，压缩空气通过四根输气管通入料斗内，四根输气管分别设置在料斗壳体的前、后、左、右四个方向，压缩空气输气管下方的料斗上设有下料管，下料管出口方向反向位置设有助推气输气管。本实用新型的输料是靠压缩空气在料斗内产生的旋流将灰料加速引出到下料管道的同时，下料管出口处的助推气，使吸排车在吸料时干除尘灰罐车罐内的气压恒定，实现干除尘灰罐车运输的正常吸料。

钢板打字机的电磁铁保护罩 663

 0

一种钢板打字机的电磁铁保护罩,属于冶金企业的生产辅助设施,它包括壳体,其特征是壳体上设有两个放置电磁铁的凹槽、进气孔、穿线孔、排气槽,两个放置电磁铁的凹槽处均设有用于紧固电磁铁的螺栓孔,两个放置电磁铁的凹槽通过导流槽相通,两个放置电磁铁的凹槽上均设有螺旋形导流槽。将本实用新型罩在钢板打字机的电磁铁上,通过风机实现电磁铁的热交换,使电磁铁快速降温,从而延长了电磁铁的使用寿命。本实用新型结构简单,使用方便。

石灰输送车的升降限位装置 1037

 0

一种石灰输送车的升降限位装置,主要用于冶金企业输送石灰车的垂直升降,它包括卷扬机,其特征是卷扬机机壳上安装有减速器,减速器的输入轴联接卷扬机的轴,减速器的输出轴端安装有凸轮轴,凸轮轴上安装有凸轮,凸轮的凸块与限位开关的触头碰触。本实用新型的限位开关受碰撞力小,使用安全可靠,使用寿命较长。

增径装置 1008

 0

本实用新型主要用于冶金行业在小卷径卷筒轧机上生产大内径钢卷,具体涉及一种增径装置,它为一个圆柱形套筒,套筒的内径是590毫米,外径是748毫米。将本实用新型套在卷筒筒径是610毫米的轧机卷筒上,即可实现上述目的。本实用新型结构简单,操作方便,投资小,通过在山西太钢不锈钢股份有限公司冷轧厂的试验,在卷筒筒径是610毫米的轧机上生产内径是762毫米的钢卷,效果明显。

气体密封阀 1066

 0

气体密封阀门,解决了密封阀使用寿命短,耐磨损性差,密封性能不高,不能满足管道系统要求的问题,其特点是在阀体(1)内设置有气缸(2),与气缸(2)连接设置一个弯臂(4),自润滑杆端关节轴承(3)设置在密封盖(6)上,密封圈(5)设置在阀体(1)与密封盖(6)之间,并设置有密封垫片与密封法兰,在密封法兰上加设吹氮气接点。本实用新型具有结构简单,启闭灵活,使用寿命长的优点,适应于钢铁、冶金等行业的转炉煤气介质的工业管道使用。?

调压阀组 859

 0

调压阀组,解决了调节蝶阀内壁磨损严重,导致煤气外漏,无法满足复杂工况的使用的问题,其特点是由三台调节蝶阀三角组合在一个球体内而成的,在自动调节蝶阀(1)上连接设置一个DDZ型电动单元组合程控制仪表(2),在自动调节蝶阀(3)上连接设置一个DKJ电动执行器(4),在自动调节蝶阀(5)上连接设置一个DKJ电动执行器(6),常通管(7)与三台调节蝶阀串联设置在球体上,本实用新型具有结构简单操作方便,使用寿命长的优点,适应于冶金、化工等行业的含尘煤气管道上做调节流量和压力使用。

多功能免接触酸槽用机械手 1149

 0

本实用新型公开了一种多功能免接触酸槽用机械手，属于于冶金行业钢材检测辅助装置领域，主要解决了当前钢材低倍检测方法对操作人员危害较大的问题，包括移动钢车，移动钢车上设置有钢架，所述钢架与移动钢车连接处设置有自锁电机，自锁电机设置在钢架上，钢架为L形结构，钢架上还设置有滑轮组，自锁电机上连接有钢丝绳，钢丝绳通过滑轮组在另一端连接吊钩，吊钩上连接有吊篮，吊篮的底板均布有若干下水孔，装置整体还包括有浸泡槽。利用移动钢车配合钢架控制装有试样的吊篮进行升降，同时移动钢车可自由移动，控制试样进行反应与冲洗，减少人工操作，在全程免接触的增加效率的同时提升人员操作安全性。

便捷式隔热装置 978

 0

本申请公开了便捷式隔热装置，涉及冶金铸造技术领域，包括设备主体，设备主体包括托架、主梁腹板、角钢和隔热板，主梁腹板的两侧均设置有托架，两组托架之间安装有角钢，托架与角钢之间还连接有隔热板，通过将托架与主梁腹板进行吊挂焊接固定，然后将托架与角钢进行对接焊接连接，并按此操作安装两组后，可以将隔热板推入两组托架的中间，并使用固定螺栓将隔热板与托架固定连接在一起，该方案能缩短现场安装时间，检修、更换时容易操作，减轻员工劳动强度，固定螺栓松动不会造成隔热板脱落，避免事故的发生，有效的缩减制作成本，提高生产效益。

连续式沼液过滤器 1079

 0

本实用新型公开了一种连续式沼液过滤器，包括沼液管，沼液管上依次贯通连接有一级加药絮凝池、一级澄清池、二级加药絮凝池、二级澄清池、第一蠕动泵、第一压力表和过滤池，过滤池下端连接有消毒池，一级澄清池和二级澄清池下端通过污泥管与第二压力表连接，第二压力表下端与第二蠕动泵相连，第二蠕动泵左端与单向阀相连，单向阀左端与污泥池相连。本实用新型对沼液的处理效率高，可用于石油、化工、冶金、电力等领域的污水处理，可安全方便的过滤沼液。

测量钢渣厚度的标尺 900

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及一种测量钢渣厚度的标尺,它由高熔点材料板和低熔点材料板构成,高熔点材料板和低熔点材料板平行固定连接为一体,高熔点材料板上标有刻度标志。测量钢渣的厚度时,将本实用新型垂直插入钢水或铁水中,钢水或铁水将高熔点材料板和低熔点材料板均熔化,钢渣只能将低熔点材料板熔化,从这两个材料板中的长短差别,就能较精确地确定钢渣的厚度了,测量出的数据误差较小。

运卷小车后压板防卡阻结构 652

 0

本实用新型属于冶金线材生产线线卷收集的运输设备领域，具体涉及一种运卷小车后压板防卡阻结构。本实用新型针对传统的单支点悬臂结构的后压板在运行中容易出现卡阻的现象，提出了一种运卷小车后压板防卡阻结构，包括双支点后压板、辊轮，双支点后压板的一端安装于辊轮的上下轴上，所述的辊轮安装于立式轨道内；所述的双支点后压板的另一端上还连接有水平托辊，水平托辊的下方设有水平底板和水平弯道。本实用新型设计成防卡阻双支点运行的后压板结构，水平托辊支撑着后压板，消除了后压板自重带来的栽头问题，改善了辊轮在立式轨道中的运行状况，彻底解决了后压板运行一段时间后经常在生产过程中出现卡阻的问题。

新型长臂气体取样器辅助装置 892

 0

本实用新型公开了一种新型长臂气体取样器辅助装置，包含气体取样管、温度传感器、风速传感器、伸缩臂、液压装置、控制系统、远程控制面板，其特征在于：气体取样管与伸缩臂连接，伸缩臂端部设有温度传感器和风速传感器，温度传感器、风速传感器与控制系统连接，伸缩臂与液压装置连接，液压装置由控制系统控制，控制系统外部设有远程控制面板。本实用新型优点有：结构简单，方便实用，操作简便；工作效率高，便于远程操作气体取样管到达设计的取样位置；伸缩臂上设有温度传感器和风速传感器，在取样的同时可观测取样位置的温度和排放速率。本实用新型广泛应用于冶金，矿山，化工，建造，铸造，电力及环境监测，卫生防疫等方面。

球团矿的焙烧装置 731

 0

本实用新型公开一种球团矿的焙烧装置，属于冶金企业球团生产辅助设备领域。装置主体为圆柱形容器，圆柱形容器内包括外套筒和内套筒，圆柱形容器的顶部敞开，外套筒和内套筒的高度相等，下部均固定在底板上，外套筒和内套筒之间形成环形空腔，在底板上位于空腔正下方的部分均匀设有透气孔。该装置解决了采用圆柱形容器焙烧球团时其焙烧不均匀的问题，以提高实验室试验的准确程度，更加准确地为大生产提供工艺参数。

高温钢板打字机步进电机的冷却装置 852

 0

一种高温钢板打字机步进电机的冷却装置，属于冶金企业的生产辅助设施，它由上盖和冷却液容器组成，其特征是上盖设置在冷却液容器的顶部，上盖与冷却液容器之间设置密封圈，上盖与冷却液容器通过紧固螺丝固定连接，冷却液容器包括壳体、内腔，壳体的外形为长方体，内腔为圆柱形腔体，壳体上设有进水口和出水口。将本实用新型安装到高温打字机行走机构上，通过水泵不断的进行液体循环，可以使打字标头行走机构的温度维持在恒定的范围内，从而大大改善了高温打字机行走机构工作环境，避免了步进电机、各元器件的损坏，减少设备故障时间，降低材料、备件的消耗。本实用新型结构简单，安装方便。

离心泵密封装置 690

 0

一种离心泵密封装置,它包括现有的离心泵,其特征是在现有泵上安装一个外循环装置,外循环装置由集流箱和导管组成,导管的一端与泵的轴密封函相接,另一端与泵头的负压区接通,中间串接一个集流箱,集流箱与泵头负压区之间的导管上安装一个逆止阀,集流箱内设置一个球状物体。本实用新型的特点是不用改变现有的泵,就可以将泄漏在密封函中的液体连续不断地吸走,结构简单,改造方便,改造成本较低,可广泛应用于石油、化工、冶金等行业。

除鳞箱中间罩 897

 0

一种除鳞箱中间罩,属于冶金系统高压水轧线除鳞装置,它包括底座,底座为金属板焊接成的矩形框架,底座上设置若干个缺口,其特征是中间罩为两体式,底座与下箱之间为插装式,底座上设置上盖,上盖与底座通过螺栓连接在一起,上盖为金属板焊接成的。本实用新型结构简单、拆装方便,每次检修或静态检查时,将连接上盖与底座的螺栓拆除,用天车将上盖吊走,工作人员就可以进行检修了,不仅提高了工作效率,且降低了操作者的劳动强度。

更换退火炉纤维辊的专用工具 677

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及更换退火炉纤维辊的专用工具,它由可移动辊架和可移动电动葫芦构成,可移动辊架为矩形金属焊接件,矩形金属焊接件上设置若干个辊座,隔离梁将其分为两个区,可分别放已更换的旧辊及备用新辊,矩形金属焊接件的底部设置四个车轮;与可移动辊架配合使用的电动葫芦设置在支架上。使用本实用新型更换一根纤维辊需要1个小时,比目前采用的天车吊运减少2小时,工作效率较高,还降低了工作人员的劳动强度。
