全部
▼
热搜：
717
0
本发明涉及一种超粗晶WC‑Co硬质合金制备方法，包括以下步骤：S1.以原位还原碳化法制得粒径300nm以下的纳米级或亚微米级的WC‑Co复合粉；S2.按重量百分比将15％‑25％所述WC‑Co复合粉、50％‑83％WC粉和7％‑15％Co粉混合，其中所述WC粉的粒径为25‑30μm，进行球磨制成粒径小于1μm的混合粉；S3.在所述混合粉中掺入成型剂压制成型制成压坯；S4.在1400‑1600℃的环境下真空烧结，保温50‑90min。在粗粉中加入纳米级或亚微米级的WC‑Co复合粉对超粗晶硬质合金晶粒尺寸和力学性能有明显提升，且有利于烧结过程中粗大WC晶粒的进一步长大，可制备出平均晶粒尺寸达到9.3μm的超粗晶硬质合金。
910
0
本发明公开了一种触摸屏和显示屏分离装置，其结构包括固定脚墩、加热分离主机、压力数码管、触控显示器、启动按钮、真空分离装置、气体吸附管、密封条、接线口、防护圈、散热口、操作面板，真空分离装置固定安装于加热分离主机上方并且采用间隙配合，气体吸附管通过真空分离装置与加热分离主机连接，防护圈内设有接线口，接线口通过防护圈与加热分离主机电连接，压力数码管、触控显示器与启动按钮通过操作面板与加热分离主机电连接，本发明一种触摸屏和显示屏分离装置，加热分离主机上方真空分离装置，能利用真空环境下实现触摸屏与显示屏的分离，使得触摸屏与显示屏的分离更加彻底并且不易残留残胶。
899
0
本发明属于金属过滤材料技术领域，公开了一种金属纤维过滤材料的湿法制备方法及其装置。湿法制备方法包括以下操作步骤：将水溶性粘结剂加入水中充分搅拌；再加金属短纤维充分搅拌分散得到含有金属短纤维的悬浮液；将含有金属短纤维的悬浮液连续输送到第一湿法铺毡装置的第一真空网带上，利用第一真空网带背面的第一真空系统透过第一真空网带的网眼将液相抽走，第一真空网带的表面形成一层均匀的金属纤维过滤毡；将金属纤维过滤毡经干燥和初步轧制后，由高温真空烧结或者连续滚压-烧结成最终的烧结金属纤维过滤材料。本发明对金属纤维的适应性强，铺制的金属纤维毡比较均匀。
1058
0
本发明涉及不锈钢烧结技术领域，尤其为一种可改善金属注射成型产品表面异色的烧结工艺，包括以下步骤：S1、原材料充分混合并混炼；S2、对S1中混炼制得的块状混合物进行挤出、切粒、冷却，制备316L喂料颗粒；S3、将S2中制得的喂料颗粒通过注射成型的工艺制成样坯；S4、对S3中制得的样坯进行硝酸催化脱脂处理；S5、对S4中经过脱脂的样坯进行升温及保温处理；S6、对S5中保温后的样坯进行真空烧结处理，然后再进行分压清扫处理，再进行分压烧结处理，最后降温至室温并最终完成产品烧结。本发明能够增强粉末的流动性，进而使粉末之间混合的更加均匀；本发明的烧结负压脱脂阶段采用1℃/min的升温速率可有效去除粘结剂。
本发明提供一种采用亚微米级TaC和Cr3C2增强Ti(C,N)基金属陶瓷材料和制备方法。由原料经球磨混料、干燥、过筛造料、模压成形、真空烧结制备而成，所述原料中各成分的重量份为：TiC 30‑50份，TiCN 10‑20份，WC 2‑10份，MoC 5‑15份，Co 10‑15份，Ni 10‑15份；TaC 2‑5份，Cr3C2 2‑5份；其中TiCN、TaC、Cr3C2均使用亚微米级颗粒。利用本发明，使主材料TiCN颗粒保持亚微米级，从而改善Ti(C,N)基金属陶瓷材料的韧性和抗弯强度，同时采用上述程序性升温进行烧结，可有效改善金属陶瓷材料晶度不均匀，存在孔隙等内部缺陷问题，更能提高材料韧性和抗弯强度。
960
0
本发明公开一种具有生物活性的钛基梯度复合材料及其制备方法与应用。本发明的复合材料是将5ΜM～100ΜM的钛粉置于模具内腔中心;将5ΜM～100ΜM的钛粉与纳米羟基磷灰石粉混合均匀置于模具内腔边缘;将模具内腔的粉末压制成形,然后真空烧结,即得。本发明的复合材料可用于制备人体骨骼和牙齿等硬组织用生物置换体。本发明的复合材料其中心采用粉末冶金方法制备的纯钛材料,抗弯强度明显高于人体骨,具备高的承载能力。本发明的复合材料其边缘采用在钛粉末加入具有生物活性纳米羟基磷灰石粉的方法,增加了粉末冶金制备的复合材料的孔隙率,进一步降低了复合材料的弹性模量,同时也提高了整个复合材料的生物活性。
1077
0
本发明公开了高硬度和高防锈的不锈钢316L及其烧结工艺，不锈钢316L的化学元素成分包括C、Mn、P、S、Si、Cr、Ni、Mo、N、Fe；不锈钢316L的烧结工艺包括以下步骤：(1)将不锈钢316L粉末经MIM工艺制成MIM生坯；(2)将MIM生坯放置在含有气体的真空炉内经负压脱脂后得MIM脱脂坯；(3)将MIM脱脂坯放置在所述真空炉内进行真空烧结；(4)导入与第(2)步相同的气体提高真空炉内的压力，MIM脱脂坯致密化形成奥氏体结晶相；(5)对奥氏体结晶相进行奥氏体安定化烧结，得不锈钢316L烧结体；(6)将不锈钢316L烧结体冷却至室温，得不锈钢316L成品。本发明可保留全部不锈钢316L的高温奥氏体结构，冷却后获得不锈钢316L具有高硬度、高防锈的金属粉末注射成形制品。
839
0
本发明提供一种钴铬钼钨硅合金棒材的制备方法，包括如下步骤：(1)制备钴铬钼钨硅合金粉体；(2)将步骤(1)得到的粉体进行冷模压制成型；(3)然后真空烧结后得到合金棒材。本发明提供的钴铬钼钨硅合金棒材的制备方法得到的合金材料制备成牙科产品的金瓷结合性能较好。
972
0
本发明公开了一种基于不锈钢纤维烧结的蜂窝载体及其制备方法：采用切削法去除不锈钢棒表面粗糙材料；使用多齿车刀，车削出连续的不锈钢长纤维；将不锈钢长纤维短切成短纤维，称取不锈钢短纤维；将不锈钢短纤维逐层压入到模腔中，并同时填入型芯后，压模；将模具放入真空烧结炉中进行固相烧结，烧结完成后随炉冷却至室温；取出不锈钢纤维烧结毡、清洗，得到不锈钢纤维烧结的蜂窝载体，其具有三维网状多孔结构和相互连通的微通道结构，具有比表面积高，孔隙率可控，热稳定性好及制备成本低廉等优点。
1167
0

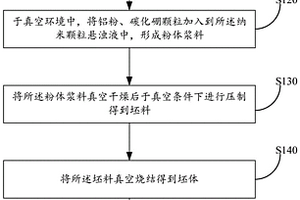

本发明提供的中子吸收材料的制备方法，于真空环境中，将铝粉、碳化硼颗粒加入到纳米颗粒悬浊液中以形成粉体浆料，将所述粉体浆料真空干燥后于真空条件下进行压制得到坯料，将所述坯料真空烧结得到坯体，将所述坯体挤压成板材，并对所述板材轧制得到纳米碳化硅‑纳米氧化铝‑碳化硼‑铝中子吸收材料，采用上述方法制备的纳米碳化硅‑纳米氧化铝‑碳化硼‑铝中子吸收材料增强相分布均匀性好、致密度高、室温及高温力学强度高、热导率高，制备过程效率高，适合规模化生产。
771
0
本发明公开了一种原位纳米TiB晶须增强钛基复合材料的制备方法，属于钛基复合材料及增材制造技术领域。该方法包括：S1、选用纳米TiB2颗粒和微米TC4钛合金粉末，在手套箱中按比例称量上述两种粉末置于球磨罐中；S2、将混合粉末置于行星式球磨机上进行短时低能球磨以制备纳米TiB2颗粒均匀镶嵌于TC4钛合金粉末表面的复合粉末；S3、将复合粉末用于激光选区熔化(SLM)成形制备原位纳米TiB晶须增强钛基复合材料；S4、将SLM成形试样连同基板在真空烧结炉内进行去应力退火，再用线切割将试样从基板上切割下来。本发明制备的钛基复合材料晶粒细化明显，强度、硬度、耐磨性显著提高，在航空航天等领域有良好的应用前景。
755
0
本发明公开了一种铝锡镁基合金的制备方法，将Al粉体、Sn粉体球磨，制备出Al-Sn合金粉体；将原始Al粉体、Sn粉体均匀混合，获得原始混合粉体；将Mg粉体球磨，得到具有还原性Mg粉体；将所述的Al-Sn合金粉体、原始混合粉体和还原性Mg粉体均匀混合，得到二次混合粉体；将所述二次混合粉体直接冷压成型，得到生坯；将所述的生坯进行真空烧结。与现有技术相比，利用本发明工艺制备的铝锡镁基合金在致密度、拉伸强度上有大幅度的提高，摩擦磨损性能也有增强。强度提高后铝锡镁粉体与钢背直接轧制复合将变得相对容易，这对粉体冶金制备滑动轴承有重要意义。
1107
0
本发明提供一种基于碳纳米管的非蒸散型吸气剂及其制备方法，具体制备方法为：将吸气粉末与含碳纳米管的叔丁醇基溶剂混合，形成吸气粉末浆料；注入到预制模具中，将注入模具后的吸气元件坯材连同模具一同放进低温烘箱中，在‑50～‑5℃下经快速冷冻处理形成坯材；然后放入真空箱中，脱醇处理得到经脱醇处理的吸气剂元件坯材；再真空烧结，制得基于碳纳米管的非蒸散型吸气剂。本发明制备方法简单，制备效率大幅度提高，成本降低，产品的尺寸和一致性好，制备的吸气剂以多壁碳纳米管作为骨架，表面附着吸气金属粉末，制备得到吸气剂的表面积活性大，孔隙度大且均匀，吸气速率高、吸气容量大，而且激活温度低，使用性好。
780
0
本发明提供一种硫化镉靶材制备方法，将硫化镉粉体装入模具中预压成型，得到预压后的硫化镉粉体；将所述预压后的硫化镉粉体装入热压烧结炉内，热压真空烧结，得到硫化镉靶材。本发明硫化镉靶材的制备，烧结与压制是在同一台设备，同一个工艺中同时进行的，中间环节和操作步骤少，对靶材和环境的污染小；使用高纯硫化镉粉体作为原料，不需要用到氯化镉做助溶剂，靶材纯度高。本发明还提供一种硫化镉靶材制备装置。
921
0
本发明涉及一种金刚石的改性方法，包括下述步骤：S1：混料：按比例称取纳米金属粉和金刚石，放入混料机进行混合，得到纳米金属粉‑金刚石混合物；S2：热处理：将纳米金属粉‑金刚石混合物放入真空烧结炉中加热烧结，得到表面处理的金刚石粉末；S3：清洗：使用清洗剂将表面处理的金刚石粉末进行清洗并烘干，烘干后得到纳米金属粉改性金刚石。本发明还涉及纳米金属粉改性金刚石。本发明的改性方法得到的纳米金属粉改性金刚石能够大幅度地提高与金属胎体材料的结合力；烧结温度的降低，有效地减少了金刚石在高温环境下的石墨化问题。
870
0
本发明涉及纳米新材料技术领域，具体涉及纳米氮化硅新材料的制造，其原料由氮化硅，氧化物、氮化物、碳化物中的一种或几种组成，纳米氮化硅新材料的其步骤如下：先将原料倒入研钵中研磨混合均匀，再将研磨后的混合粉末加至球磨机中，混入溶剂进行湿法球磨；将球磨后的混合粉体置于干燥箱中蒸干，然后进行成型；将成型后的生坯送入真空烧结炉中，先升温至1400‑1900℃，保温0.1‑25h，然后在1700‑2000℃下进行二次烧结，保温0.1‑40h，随炉冷却至室温，得到毛坯；对毛坯进行表面磨削、去毛刺处理，即可；本发明通过改进工艺，进行两次烧结，使得产品在没有压力的情况下也能获得高致密产品，且产品形状不受限制，并可实现大规模批量生产。
823
0
本发明公开了一种导磁与非导磁双材料金属粉末注塑成型工艺，包括：模具在外壳与磁吸接头接触面设置凸台和圆孔，并在接触面进行放电或蚀刻处理；分别制备外壳不锈钢喂料和磁吸接头铁基喂料，外壳不锈钢喂料和磁吸接头铁基喂料具有相同的收缩率；取外壳不锈钢喂料，用注射机注入外壳模具，经过填充、保压、冷却，顶出得到外壳生坯；将外壳生坯放入磁吸接头模具，通过注射机注入磁吸接头铁基喂料，经过填充、保压、冷却，顶出得到外壳和磁吸接头一体的双材料生坯；将双材料生坯进行脱脂；将脱脂后的双材料生坯放入真空烧结炉烧结；对烧结得到的双材料产品进行抛光即得。本发明制得的产品两种材料无间隙结合，美观，防水效果好。
784
0
本发明属于合金材料技术领域，公开了一种无钴梯度WC硬质合金高压方块及其制备方法。按质量百分比将Ni68.9～70.2％、Al10～11％、Fe10.4～10.9％、Cr7.9～8.3％、Zr0.8～1％、B0.2～0.4％经球磨，制得Ni3Al金属间化合物粉末，然后与WC粉末及成型剂石蜡进行湿式球磨，分别得到高Ni3Al含量混合粉末和低Ni3Al含量混合粉末；以高Ni3Al含量混合粉末制备芯部方块，然后在芯部方块外包覆低Ni3Al含量混合粉末，预压成型后真空烧结，得到所述无钴梯度WC硬质合金高压方块。本发明通过成分及梯度结构的设计，使材料具有外部高硬而芯部高强韧的特点，克服均质材料的缺点。
1104
0

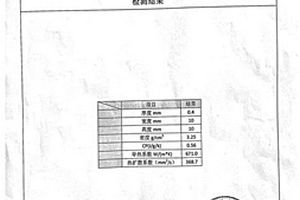

本发明公开了一种高导热碳铜的快速制备方法，包括混料、还原处理、装炉真空烧结、冷却这几个步骤，其碳粉、铜粉按比例混合，在高能球磨机的机械咬合搅拌下可以更好地在球磨过程中让铜粉去包裹碳粉，粉料均质性达最佳状态且混合时间相对短，随后填充粉料到模具装炉烧结通过调节升温速度使粉末快速达到塑化状态，并在高达80Mpa以上压力下快速成型，碳铜合金完全致密；同时这种工艺在真空状态下，温度相对比普通工艺温度较低且均匀，使得烧结且合金化时间短，整个生产高效连贯性促使这种工艺效率高，烧结成型的碳铜合金导热率可达670W/m.k以上，强度也随之提高，能更好地满足碳铜合金在基板、半导体及电子封装领域的应用。
1021
0
本发明公开了一种生物活性复合材料的制备方法,包括如下步骤:(1)将粒度为5～100μm的钛金属粉等静压成形,在1100～1150℃真空烧结;(2)将粉末冶金烧结后的钛材料在电解液中微弧氧化处理,微弧氧化以钛材料为阳极、不锈钢为阴极;(3)微弧氧化处理后的钛材料在装有H2O2溶液的高压釜中做二次氧化处理0.5～2小时,高压釜中的温度为200～250℃。本发明制备的复合材料具有较强的生物活性和较好的生物力学相容性,可用于制备人体骨骼和牙齿等硬组织用生物修复体。
1020
0
本发明公开了一种高强度、强抗腐蚀性粉末冶金不锈钢材料制作方法，其特征在于：在不锈钢粉料中添加质量百分比为1~2%的锡粉；采用网带烧结炉对经真空烧结后的制品进行二次烧结，在网带炉烧结过程中通入分解氨气体。采用上述工艺的本发明，得到的产品具有更高的强度，其压溃强度可提高到600MPa以上，并能通过48小时盐雾测试，产品性能明显提高，应用范围更为广泛，更能满足客户日益严格的需求。
883
0
本发明提供了一种金属结合剂金刚石磨头的成型烧结工艺，属于粉末冶金技术领域，所述工艺包括：将金刚石磨头粉料进行冷压成型，后进行烘烤，获得若干分体料坯；将若干所述分体料坯进行嵌合装配，获得金刚石磨头料坯；将所述金刚石磨头料坯进行真空烧结，获得金属结合剂金刚石磨头；其中，所述金刚石磨头料坯中，相邻两个所述分体料坯之间的径向接触面涂覆有混合剂，所述混合剂包含金属结合剂和粘结剂。该工艺采用分段成型‑嵌合烧结的方式，解决了长径比大的金属结合剂金刚石磨头烧结后出现的开裂和孔洞问题，提高了良率，降低了成本。
680
0
本发明公开了一种高比重合金的制造方法，其包括以下工艺步骤：a、准确称取由碳化钨粉、金属钨粉、碳化钛粉、钴粉、三氧化二铬粉、铜粉、碳化钒粉所组成的合金混合料，并将合金混合料倒入至滚筒球磨机中；b、往滚筒球磨机的不锈钢滚筒内装入丙酮，研磨处理72小时；c、一次筛网过滤处理；d、烘干箱烘干处理；e、干燥器中氮气保护冷却至室温；f、二次筛网过滤处理；g、将丙酮混合物与石蜡二甲苯汽油溶液混合；h、压制合金坯件；i、脱模取件；j、合金坯件干燥处理；k、合金坯件脱胶处理；l、合金坯件真空烧结；m、合金件冷却。通过上述工艺步骤设计，本发明能够有效地生产制备高比重合金件，工艺步骤合理、稳定可靠性好。
694
0
本发明公开了防火热固性塑料环氧粉末涂料及其制备方法，该工艺将云母粉、玻璃纤维、碳酸钙、氧化铬、2‑甲基咪唑、低粘度脂肪族多异氰酸酯、环氧丙烷苯基醚、二缩水甘油醚、氧化铝、甲苯二异氰酸酯、脂肪胺、邻苯二甲酸二丁酯、甲基纤维素、硫酸镁等原料分别经过研磨、搅拌分散、梯度升温真空烧结、超声匀质分散、加压密炼、分装、密封等步骤制备得到防火热固性塑料环氧粉末涂料。制备而成的防火热固性塑料环氧粉末涂料，其具有较好的防火性、热固性、防腐耐磨，可以满足多种用户需求。
954
0
一种利用氢化钛粉制备高致密度钛制品的方法，以氢化钛粉为原料，部分脱氢后，采用常规模压进行压制成形，经真空烧结制备钛制品。本发明通过对氢化钛(TiH2)粉进行部分脱氢处理，使之转变为不饱和TiHx（0＜X＜2）粉，然后采用传统模压成型，不仅可获得高致密度的生坯，而且可获得较高的生坯强度和较好的表面光洁度，同时利用残余的TiH2/TiHx在烧结过程中氢的可逆合金化作用，使高温下钛原子的扩散速率增大，有利于改善钛的烧结活性，高的压坯致密度和良好的烧结活性协同作用，有助于获得高致密度的钛制品，本发明克服了现有技术中氢化脱氢钛粉烧结活性差和氢化钛粉成形困难的难题，为短流程制备高致密度钛制品提供了一种简易可行的方法。
771
0
本发明公开了一种梯度多孔镁合金材料，用于骨缺损修复，所述梯度多孔镁合金材料由镁合金粉末和添加剂在梯度压力下制备预制体，然后采用真空烧结工艺制备，其内部和表面都具有连通的孔隙，所述孔隙呈梯度分布且其孔隙率的大小与植入空间周围骨组织的密度沿特定方向呈反比，即皮质骨密度高的部位所对应孔隙率小的镁合金部位，而松质骨密度低的部位对应孔隙率大的镁合金部位。孔隙率高的区域降解较快，而孔隙率低的区域有助于提高其强度，减少体液和多孔镁合金的接触面积，降解速度较慢，从而使镁合金的降解速度尽可能与骨组织的愈合相匹配。
1078
0
本实用新型公开了一种动力电池化成抽真空装置，主要包括电池壳体、真空分离器和排气管，电池壳体右侧安装有进气管，进气管上设置有进气阀，用于控制一体式驱动球阀开启或关闭，从而控制抽真空除气管路的通断，进气管通过垫圈嵌入真空分离器内部，真空分离器上方设置有压力表，真空分离器中外表面和内部设置有减压阀和气缸，减压阀用于设定气缸有杆腔的压力，气缸在两腔压差作用下作缩回运动，真空分离器左侧安装有真空泵，真空泵的外侧设置有消音器，真空泵上端连接有排气管，排气管右端连接有真空分离器，其上设置有排气口截止阀，在整个装置外侧设置有防护壳，该动力电池化成抽真空装置能有效地除去电池内部空气，且工作噪声小。
1005
0
本发明属于集流体制备领域，其公开了一种石墨烯薄膜集流体的制备方法，包括步骤：利用膨胀石墨质保石墨烯；制备石墨烯薄膜；制备石墨烯薄膜集流体。本发明提供的石墨烯薄膜集流体的制备方法，将膨胀石墨加入到NMP溶剂中，放入水热反应釜中，微波加热，得到稳定的石墨烯悬浮液，通过过滤的方法得到石墨烯薄膜，然后将石墨烯薄膜浸入到溶液中进行改性，增强其电导率，然后再通过真空还原进一步提高电导率。
887
0
本发明涉及到一种制造一体化陶瓷金属卤化物灯电弧管壳的方法。采用弹性可变形的薄壁型管子作内模,充气使薄壁型管子膨胀成电弧管壳内表面所需的形状,在内模的外围设置一外模,内外模之间形成一空腔,将氧化铝粉末的凝胶浆料注射进空腔,使其凝胶固化后,排去弹性管子内模的压缩空气,抽出弹性管子,随后打开外模,取出已成型的陶瓷坯体,经烘干、排塑、预烧,真空烧结而制成一体化的陶瓷电弧管壳。本发明的陶瓷电弧管壳成形后,立即可去除其内芯材料,而不需要再用加热氧化挥发的方式去除,简化了工艺,避免了产品和环境受到污染,同时本发明的内模可以回收再用,降低了成本。
1161
0
本发明公开了一种合成锂离子电池正极材料磷酸铁锂的方法,该方法包括在真空环境下对包括锂盐、亚铁盐和磷化合物的反应原料进行焙烧的过程。本发明方法采用真空烧结法合成锂离子电池正极材料磷酸铁锂,合成过程不需要惰性气体保护,降低了制造成本,工序得到简化,制得的磷酸铁锂性能优异。对于在原料中采用前驱体有机物的合成过程,采用本发明方法时前驱体有机物在高温条件下分解产生的碳不会被消耗,合成产品中的最终碳含量可精确控制。
中冶有色为您提供最新的广东有色金属真空冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
