辽宁沈阳有色金属电冶金技术理论与应用

纳米级防飞溅抛射液 590

 0

本发明涉及一种化学试剂,尤其涉及一种纳米级防飞溅抛射液,它属于冶金化工技术领域。一种纳米级防飞溅抛射液,它是由下述原料按重量分数比制备而成:纳米级硝酸钙5-10份,纳米级锌氧粉6-10份,纳米级氧化钙3-8份,苄性醇10-15份,纳米级石墨粉15-25份,甲醇80-120份,抛射剂适量;依次取纳米级硝酸钙、纳米级锌氧粉、纳米级氧化钙、苄性醇、纳米级石墨粉、甲醇并以取料顺序依次加入到混合设备内进行混合,混合后加入抛射剂灌装既得。本发明纳米级防飞溅抛射液,在焊接时将本发明喷涂在母材表面即可,其使用方便,采用本发明可完全避免“焊花”飞溅,它提高工人的施工效率,降低了工人的劳动强度,防飞溅效果极好。

高杂质铜阳极泥预处理富集贵金属的方法 688

 0

本发明属于有色金属的湿法冶金领域，具体涉及一种高杂质铜阳极泥预处理富集贵金属的方法。具体步骤向沥干水分后的铜阳极泥中加入硫酸调浆，置于微波反应炉中，进行微波酸浸5~30min，然后进行固液分离，得到微波酸浸渣和微波酸浸液，向微波酸浸渣中加入稀硫酸调浆，在通入氧气压力为0.8~1.2MPa条件下，将微波酸浸浆料置于高压反应釜中进行加压酸浸4~6h，得到加压酸浸渣和加压酸浸液，从加压酸浸渣中回收金和银，从加压酸浸液中回收镍。本发明的技术方案同时提高了杂质铜阳极泥中的铜、硒、碲和镍浸出回收率，缩短了铜阳极泥的处理时间，提高了铜阳极泥的处理量，使贵金属走向合理且集中，有利于综合回收。

一钢多级的热轧钢板及其制造方法 927

 0

本发明属于冶金技术领域，具体涉及一种一钢多级的热轧钢板及其制造方法。一钢多级的低成本热轧钢板的化学成分按重量百分比为：0.06~0.08%C，0.15~0.35%Si，1.20~1.50%Mn，0.01~0.02%Nb，0.01~0.02%Ti，余量为Fe及杂质，抗拉强度覆盖520~715MPa，屈服强度385~498MPa，屈强比0.56~0.90，延伸率23~36%，加工硬化指数n值0.15~0.21；其金相组织为铁素体基体+马氏体、铁素体基体+贝氏体或铁素体基体+马氏体+贝氏体。制备方法是将热轧后钢板依次通过层流冷却段、空冷段，再经超快速冷却段冷却至600~50℃后卷取，其中超快速冷却的冷速至少为80℃/s。本发明一种成分的钢坯可生产多种组织类型及配比的不同强度级别的钢板，通过控制轧制与控制冷却，实现钢板的组织调控，从而以简单、低廉的低成本成分体系实现一钢多级。

铀矿石的细菌搅拌浸出方法 672

 0

一种铀矿石的细菌搅拌浸出方法，属于生物冶金技术领域，按以下步骤进行：（1）将含有氧化亚铁微螺菌、嗜酸氧化亚铁硫杆菌和嗜酸氧化硫硫杆菌的混合菌液接种到培养基中，制成培养液；（2）调节pH值；通入空气并搅拌进行培养，制成浸出菌液；（3）将铀矿石粉加水调成矿浆，用硫酸调pH值后加入到浸出菌液中，制成浸出混合液；（4）用硫酸调节浸出混合液的pH值；通入空气并搅拌进行浸出。本发明的方法可以显著提高铀的浸出率，并降低酸耗；通过改善浸矿过程动力学，缩短浸出周期，提高浸出率。本发明的方法具有生产成本低、投资少、设备简单、环境友好等优点。

高铝粉煤灰高温碱浸生产超白氢氧化铝及副产品的方法 946

 0

本发明属于冶金技术领域，具体涉及一种高铝粉煤灰高温碱浸生产超白氢氧化铝及副产品的方法。本方法的步骤是：首先对高铝粉煤灰进行两段预脱硅，然后于230~280℃浸出反应1.5~2.5h，分别生产超白氢氧化铝并副产硅灰石及铁化水榴石。本发明方法避免了高铝粉煤灰在提取氢氧化铝过程中的低铝硅比烧成温度难于控制的高温烧结过程，同时降低能耗，提高粉煤灰的综合利用价值，同时各个环节的产物都可以进行各流程的循环利用，为高铝粉煤灰制备超白氢氧化铝和氧化铝提供了一条经济有效的技术途径。

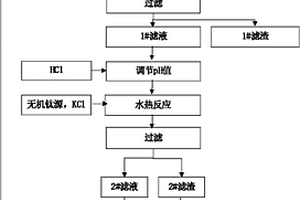

由高硅工业原料制备钛硅分子筛ETS-10的方法 593

 0

本发明主要涉及一种由高硅工业原料制备钛硅分子筛ETS-10的方法，将高硅工业原料与碱液高温反应后过滤，滤渣可用于制取冶金级氧化铝；向滤液中边搅拌边滴加HCl溶液调节到一定的pH值后，加入一定量的无机钛源和KCl，经水热反应最终制得钛硅分子筛ETS-10，将废液循环利用后仍可制得高纯的钛硅分子筛ETS-10。本发明使用的原料价格低廉、工艺流程简单、产品附加值高，适于推广应用。

无取向高硅电工钢薄带及其制备方法 1032

 0

一种无取向高硅电工钢薄带及其制备方法，属于冶金技术与材料科学领域。其化学成分按重量百分比为Si4.5～7.0%，Cr2.0-5.0%，Al0.06～1.0%，Mn0.3～0.8%，N≤0.005%，S≤0.004%，P≤0.02%，O≤0.003%，C≤0.005%，余量为Fe，薄带厚度0.35mm-0.5mm。按以下步骤制备：首先无取向高硅钢在真空冶炼炉中进行冶炼；然后进行双辊薄带铸轧；浇铸温度1420℃～1460℃，铸带厚度1.0～1.5mm；铸带在800℃～1100℃进行热轧，热轧带厚度为0.8-1.0mm；然后进行酸洗，酸洗后薄带预热400℃～700℃进行温轧；最后进行退火。本发明高硅电工钢薄带在添加Cr元素后使高硅钢铸带加工性能明显提高，其铁损值与现有高硅钢产品的铁损水平相当，磁感应强度则高于现有产品0.03T以上。该制备方法工艺简单，能耗低，成材率高，产品磁性能优良。

浸钴细菌的选育方法 605

 0

一种浸钴细菌的选育方法，属生物冶金技术领域。本发明的方法按以下步骤进行：在硫化铜钴矿山的矿坑水中采集嗜酸浸矿菌菌液；将嗜酸浸矿菌菌液接种获得培养后细菌，稀释获得接种菌液；将接种菌液驯化后获得驯化菌液；将驯化菌液制成选育溶液，再制备成无铁选育溶液，无铁选育溶液中加入硫化钴矿进行无铁选育；重复无铁选育，将无铁选育溶液静置至固体沉淀，然后过滤去除液体，获得的细菌放入9K培养基中制成细菌浓度为108cell/mL的菌液，获得选育的浸钴细菌。本发明获得的浸钴细菌是一种适应矿床环境的高活性、高效益的浸矿菌，对进一步开发利用钴资源和增加钴产量具有重要的经济和战略意义。

连续成形锌及锌合金管材或棒材或线材的制备方法 677

 0

本发明涉及冶金技术领域，具体涉及一种连续成形锌及锌合金管材或棒材或线材的制备方法。首先将锌或锌合金制备成金属熔体；然后将连续铸挤机的铸挤轮和槽封块预热，将金属熔体通过流槽浇注到铸挤轮与槽封块形成的型腔中，铸挤轮的转速设置为8～15r/min，铸挤时向铸挤轮和铸挤靴通水冷却，冷却水的流量为10～20L/min，使在挡料块前端的金属熔体凝固时温度在180～250℃，制备出的锌或锌合金棒线材直接卷曲成盘；本发明的制备方法，将锌或锌合金熔体的铸造与挤压工艺进行一体化与连续化，实现真正意义上的低成本和短流程。

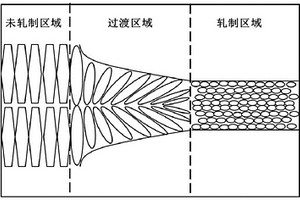

通过定向再结晶制备强{100}面织构电工钢薄带的方法 813

 0

本发明属于冶金技术领域，涉及一种通过定向再结晶制备强{100}面织构电工钢薄带的方法，化学组成及其重量百分比为Si：1.5～3.5％，C：0.002～0.01％，Mn：0.15～0.35％，Al≤0.005％，S：0.0025～0.005％，其余为Fe和不可避免的杂质元素。基于双辊薄带连铸获得显著{100}柱状晶凝固组织无取向硅钢铸带，对铸带局部区域进行冷轧，之后利用定向再结晶可调控晶粒形态及晶粒取向的优势，控制{100}<0vw>柱状晶选择长大，使未轧制区域的{100}柱状晶凝固组织吞并冷轧组织，最终获得强{100}面织构电工钢薄带。本发明工艺流程短且制备方法简单，对高性能电工钢薄带的短流程绿色化制备具有重要意义。

逆向回填式搅拌摩擦点焊方法 804

 0

本发明的一种逆向回填式搅拌摩擦点焊方法，属于技术焊接领域。采用逆向回填式搅拌摩擦点焊工具进行，搅拌针、套筒及压紧环端面处于同一个水平面，三者整体下压至被焊板材上表面，压紧焊接工件，旋转搅拌针和套筒，套筒转速ω1，搅拌针转速ω2逆向旋转，ω1＜ω2，预热焊接工件表面，套筒旋转向下扎入上侧被焊板材，同时搅拌针逆向旋转向上回抽至套筒旋转至扎入下侧被焊板材表面，金属挤入套筒空腔内；套筒、搅拌针同时变转向，将套筒空腔内塑性金属回填至上侧被焊板材上表面；二者均回归至上侧被焊板材上表面停止旋转，完成焊接获得焊件。该方法大幅降低焊接过程热输入且提高搅拌区与热机影响区界面冶金结合，同时减小试板焊后残余应力与变形。

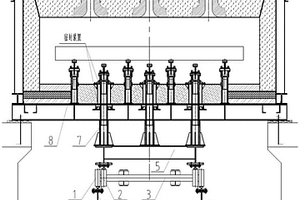

设有紧凑型步进机械结构的加热炉 636

 0

本发明属于冶金行业轧钢加热炉技术领域，具体提供一种设有紧凑型步进机械结构的加热炉，包括步进式加热炉本体和多个紧凑型步进机械结构，紧凑型步进机械结构包括升降单元和平移单元，升降单元包括斜轨座、升降滚轮、升降轴和升降驱动设备，平移单元包括平移滚轮、平移框架和平移驱动设备，2个升降滚轮分别转动连接在升降轴的两端，2个升降轮与斜轨座匹配，升降驱动设备与升降轴连接；2个平移滚轮分别转动连接在2个升降滚轮内侧的升降轴上，2个平移滚轮与平移框架的下表面匹配，平移驱动设备与平移框架连接。本发明实现达到降低设备成本、压缩设备结构空间，便于安装维护，简化土建施工，设备故障率低，降低维护成本的目的。

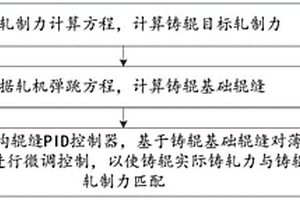

薄带连铸中铸辊铸轧力及辊缝的控制方法及装置 639

 0

本申请公开了一种薄带连铸中铸辊铸轧力及辊缝的控制方法及装置，涉及冶金技术领域，可以解决目前在薄带连铸中铸辊铸轧力及辊缝的控制时，导致产品生产的稳定性差，且容易出现严重的裂纹甚至断带的技术问题。其中方法包括：根据轧制力计算方程，计算铸辊目标轧制力；根据轧机弹跳方程，计算铸辊基础辊缝；利用双层结构辊缝PID控制器，基于铸辊基础辊缝对薄带连铸中的辊缝进行微调控制，以使铸辊实际铸轧力与铸辊目标轧制力匹配。能够达到根据设备不同时间段的不同状态，以及不同的铸带厚度，自动控制铸辊辊缝以及铸轧力，实现稳定浇铸，保证成带效果，最大程度上减小铸辊相关参数波动，稳定成带，提高铸带质量的目的。

处理含砷工业废水的方法 965

 0

本发明属于湿法冶金及环保技术领域，具体的说是一种处理含砷工业废水中砷的方法。在高温条件下，向含砷工业废水中缓慢加入铁溶液，将废水中的砷形成稳定的臭葱石晶体（FeAsO4·2H2O），从而除去废水中的砷。本发明工艺简单，可以得到稳定的含砷固体废弃物，减少其对环境造成的二次污染。

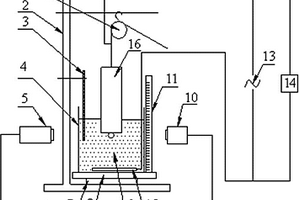

动态观测模拟电渣重熔过程熔滴行为的装置及方法 932

 0

一种动态观测模拟电渣重熔过程熔滴行为的装置及方法，属于冶金技术领域，装置包括石英烧杯、绝缘支架、调压器、红外热成像仪和高速照相机；石英烧杯和刻度尺位于平台上；上横梁上悬挂定滑轮装置，伍德合金圆棒悬挂在绳索或动横梁上；伍德合金圆棒与调压器连接，下部插入导电溶液内；红外热成像仪和高速照相机与伍德合金圆棒底端相对。方法为：（1）对伍德合金圆棒插入导电溶液的深度进行调节；施加电流；（2）伍德合金圆棒底端形成熔滴进而滴落；（3）对熔滴的滴落过程进行实时动态拍摄；（4）观测熔滴形成及滴落过程中的渣池温度分布。本发明的装置和方法可以清晰详细地观察电极熔化末端熔滴形成及滴落过程其形貌尺寸变化。

钛精矿气基竖炉直接还原制取高钛渣的方法 1072

 0

本发明涉及冶金技术直接还原技术领域，尤其涉及一种钛精矿气基竖炉直接还原制取高钛渣的方法。该方法以钛精矿氧化球团为原料，将其放入气基竖炉中利用还原气进行直接还原后，再送至中频感应炉内进行熔分，得到生铁和高钛渣，其中得到的生铁中铁的回收率大于97％，高钛渣中TiO₂的回收率大于95％。该方法流程短且衔接紧凑，生产效率高，综合能耗低，为钛精矿高效清洁综合利用提供了新方法。

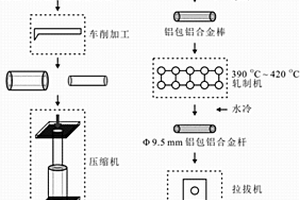

铝包铝合金线及其制备方法 711

 0

本发明公开了一种铝包铝合金线及其制备方法，属于双金属复合线技术领域。将铸造工业纯铝圆筒与铸造铝合金圆柱进行过盈装配制备铝包铝合金坯锭，然后经过锻造、轧制和冷拉拔等步骤制备铝包铝合金线。利用该方法制备的铝包铝合金线界面可以实现原子级的冶金结合，从而避免了双金属复合线界面结合性差的问题。在设计上，这种铝包铝合金线利用了“集肤效应”原理，结合了纯铝的高导电率特性和铝合金的高强度特性实现高强高导，这种线主要用于长距离高压交流输电线路。

利用铝灰铝渣制备电解铝炭阳极保护涂层 781

 0

一种利用铝灰铝渣制备电解铝炭阳极保护涂层，涉及一种有色金属冶金熔盐电解涂层，本发明以铝灰铝渣以及其烧结助剂为骨料，加入粘结剂、悬浮剂、外加剂和适量的水搅拌均匀后制备成涂料，将其涂在电解铝炭阳极表面，干燥后在电解过程中烧结成电解铝炭阳极保护涂层。本发明在电解过程中炭阳极涂层可延缓炭阳极在空气中氧化，延长阳极的使用寿命，减少炭阳极的额外消耗，有效的保护阳极炭块和钢爪，解决铝灰铝渣堆积污染环境的难题，充分利用铝灰铝渣替代部分氧化铝。采用阳极涂层保护阳极，可减少阳极与空气和CO₂的接触，本发明还可以于解决铝电解过程中预焙阳极的额外消耗造成的碳渣问题。

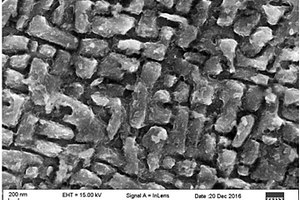

高强度的γ′相强化型钴基高温合金 612

 0

本发明公开了一种高强度的γ′相强化型钴基高温合金，该合金材料主要由Co、Ni、Al、W、Cr、Ta、Ti等元素组成，其质量百分比表示为：20.0‑24.5％Ni，14.5‑19.5％W，3.4‑6.0％Al，3.0‑6.8％Cr，4.0‑5.8％Ta，1.5‑2.0％Ti，0.3‑1.0％Mo，0‑0.14％Zr，0.01‑0.015％B，0‑0.1％C，0‑0.007％Y，Co为余量。该合金的主要组成相是(a)钴基固溶体γ+金属间化合物γ′，或(b)钴基固溶体γ+金属间化合物γ′+MC型碳化物+晶界弥散析出金属间化合物μ。该合金可用于冶金、石油、能源、电力等工业领域中涡轮机热端部件，其工作温度可达900℃。该合金高温强度较高，高温条件下(700‑900℃)该合金的屈服强度约为DZ40M的2‑3倍；该合金的持久性能、抗高温氧化和热腐蚀性能优异，均优于传统钴基高温合金。

中塑性高吸能镁合金及可深度冷弯的管材制备装置和方法 734

 0

一种中塑性高吸能镁合金及可深度冷弯的管材制备装置和方法，属于金属材料技术及冶金技术领域；该镁合金成分按质量百分比分别为：Zn：1.5～2.2％，Ce：0.2～0.7％，La：0.1～0.2％，Mn：0.3～0.9％，Zr：0.06～0.6％，Ca：0.1～0.3％，余量为Mg及杂质。其中，按质量百分比，Ce∶La＝(2～7)∶1，Mn∶Zr＝(1.5～5)∶1，杂质Fe＜0.003％；该装置包括中空的挤压杆、分流挤压上模、分流挤压下模、挤压筒、挤压垫片和涡轮增压冷却系统；镁合金管材制备方法：1)将原料进行熔炼，对熔体进行净化处理；2)将熔体降温至680～700℃进行半连续铸造；3)将经过均匀化处理和预处理后的镁合金棒材，进行分流挤压，制得可深度冷弯高吸能镁合金管材。

铝土矿造球氯化电解制备氧化铝及综合利用的方法 1053

 0

一种铝土矿造球氯化电解制备氧化铝及综合利用的方法，步骤如下：将铝土矿、碳源和高岭土按配比配料，添加粘结剂和水，造球风干，经氯化、分离与提纯，得到无水氯化铝、无水氯化铁、四氯化硅、四氯化钛、氯化钪和氯化镓；将无水氯化铝和无水氯化铁转化成相应氯化物溶液，控制电压及电流密度进行电解得到氢氧化铝、氢氧化铁、氢气和氯气，氯气返回氯化段；氢氧化铝经焙烧获得冶金级/化学品氧化铝；氢氧化铁煅烧得到铁红或其他含铁制品；四氯化硅进行提纯；四氯化钛精制作海绵钛原料；氯化钪富集作提钪原料。本发明方法成本低，原料廉价易得，通过造球氯化使氯化反应完全，操作过程简单，自动化程度高，产物纯度高，氯气和锌等原料能够循环利用。

炼镁用白云石预制球团的制备方法 747

 0

一种炼镁用白云石预制球团的制备方法，属于冶金技术领域，该方法包括如下步骤：将白云石、还原剂、萤石破碎磨细，按质量比，白云石：还原剂：萤石＝100：(12～14)：(2～3)取料，混合，加入粘结剂，使用圆盘造球机制成直径5～25mm的球团，以喷淋或浸渍或二者相结合的方法在制成的球团表面再次覆盖粘结剂，进行风干，覆盖粘结剂与风干操作反复进行1～5次后，将风干后球团在惰性气体保护下煅烧，煅烧后制得炼镁用白云石预制球团，用于还原炼镁。本发明能够同时大幅度提高球团煅烧前和煅烧后的强度，为还原过程提供优质的球团。

含钛混合熔渣熔融还原生产和调质处理的方法 662

 0

一种含钛混合熔渣熔融还原生产和调质处理的方法：1)向含钛混合熔渣加入还原剂、含钒钛矿物和/或含铁物料，加热至设定温度使混合熔渣为熔融状态，喷吹氧化性气体，进行熔融还原与氧化；过程中控制混合熔渣温度范围和碱度CaO/SiO2比值范围；2)根据反应装置不同进行分离回收。本发明实现混合熔渣中钛组分、铁组分、钒组分、磷组分与自由氧化钙组分高效回收，利用熔融还原炼铁工艺大规模处理固态含钒、钛、铁物料，生产高品位钛渣、富钒渣，同时实现熔渣调质处理，资源高效综合利用，是一种新的熔融还原炼铁工艺；本发明反应时间短、金属回收率高、生产成本低、原料适应性强、处理量大、有效解决多金属复合矿冶金资源与热能高效回收利用问题。

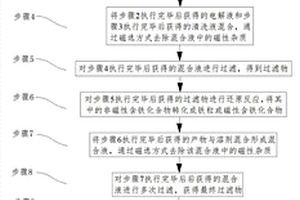

钢中含硫夹杂物的检测方法 650

 0

本发明涉及钢铁冶金连铸生产质量检测技术领域，尤其涉及一种钢中含硫夹杂物的检测方法。其中，在通过磁选方式去除混合液中磁性杂质后，将非磁性含铁化合物转化成铁粒或磁性含铁化合物，再通过磁选方式去除铁粒或磁性含铁化合物，由此消除了非磁性含铁化合物对目标含硫夹杂物检测的影响，使得检测结果更加精确。此外，最后获得的夹杂物粉末放置在导电载体上进行SEM检测或EDS检测，能够获得夹杂物三维形貌特征图，能够全面地、准确地表达目标含硫夹杂物的形貌，进而为后续研究提供可靠、准确的依据。另外，本发明并非采用酸溶法从钢试样中分离出含硫夹杂物，适用于本身溶于酸的含硫夹杂物。

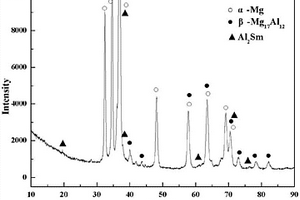

高塑耐热AZ系高铝镁合金挤压材及其制备方法 1049

 0

本发明属于金属材料技术及冶金技术领域，具体涉及一种高塑耐热AZ系高铝镁合金挤压材及其制备方法。本发明的技术方案如下：一种高塑耐热AZ系高铝镁合金挤压材，其合金组分的质量百分比为：Al含量为9.0～11.0％，Zn含量为0.5～1.0％，Mn含量为0.1～0.25％，Sm和La总含量为0.15～0.55％，杂质元素总含量小于0.05％，其余为Mg，其中Sm含量为0.1～0.5％，La含量为0.05～0.4％。本发明提供的高塑耐热AZ系高铝镁合金挤压材及其制备方法，通过在AZ80镁合金基础上提高Al含量和微量组合添加稀土元素Sm和La，并通过挤压工艺参数的调整，降低镁合金的屈强比，提高镁合金的伸长率和耐热性。

微波辅助的包头混合稀土精矿的分解方法 884

 0

一种微波辅助的包头混合稀土精矿的分解方法，属于矿物提取冶金技术领域，包括以下步骤：(1)微波辅助碱分解，得到含稀土氧化物的混合物；(2)水浸，将氟化钠分离出来，水浸用水循环利用；(3)盐酸浸出。本发明的分解方法，在微波辅助分解过程中，氟转化为氟化钠，避免了含氟废气的产生；磷转化为磷酸钙，稀土以氧化物形式存在；通过水浸可有效的将氟与稀土、磷分离，减少了含氟废水量，且能实现氟的回收和水浸用水的循环利用，提高生产效率的同时减轻了环境污染，是一种经济环保高效的方法，对包头混合稀土精矿冶炼工艺具有实际指导意义。

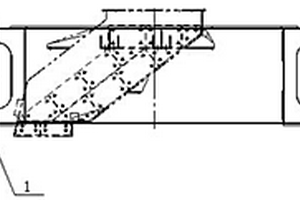

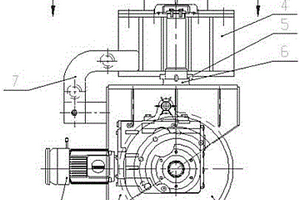

行走单车轮偏离轨道中心时的调整装置 607

 0

一种行走单车轮偏离轨道中心时的调整装置，包括车轮、驱动单元、车轮架、车架、摩擦套、转轴、对中装置，所述的车架与转轴固定联接，并通过转轴与车轮架铰接，转轴与车轮架之间安装减少摩擦的摩擦套，驱动单元安装在车轮的轴上并与车轮架铰接，对中装置的一端与车轮架焊接，对中装置的另一端与车架焊接；所述的对中装置由螺杆、弹簧、支板、弹簧座、紧固螺母、支架、螺母组成，支板与车轮架焊接，支板两侧各设置一个通过弹簧座、螺杆、紧固螺母限位的弹簧，螺杆的两端通过螺母固定在支架上。该发明结构简单，造价低廉，避免由于啃轨对车轮及轨道的损坏，减少设备维护成本，提高设备的使用寿命，应用于冶金、电力、港口码头、煤炭、建材、化工领域中。

易酸洗钢热轧带钢表面氧化铁皮控制方法 578

 0

一种易酸洗钢热轧带钢表面氧化铁皮控制方法,涉及一种冶金生产方法，该方法将板坯加热至1200~1250℃，保温时间10~70min；然后用高压水除鳞，除鳞温度为1150~1220℃，要求除鳞时水压至≥20MPa；将除鳞后的板坯进行粗轧、精轧结束后冷却至500~550℃时卷取，卷取后的冷却速率5~10℃/min，获得FeO的含量在25%以上的热轧态易酸洗钢种；精轧后冷却至650~700℃时卷取，卷取后的冷却速率1~5℃/min，获得氧化铁皮FeO的含量低于10%，结构均匀的冷轧态易酸洗钢种。该方法针对减薄氧化铁皮的厚度，改变氧化铁皮自身的结构，提高氧化铁皮横向均匀性的方法，是减少酸洗用酸量、提高酸洗效率和酸洗效果的重要途径之一。

高磁能积钕镨永磁合金及其工艺 821

 0

本发明公开了一种钕镨永磁合金及其制造与包装工艺。这种钕镨永磁合金是根据我国资源特点冶炼成的,它由钕镨混合金属粉、工业纯铁和工业硼铁经粉末冶金而成,工艺简便,成本低,而且采用了特殊的包装工艺,不必采用高真空机械,在现有设备上达到了包装要求。本合金可以应用于电机、仪表、电讯、磁控开关、磁推轴承、磁节油器、磁打捞等几十个领域。

模拟中厚板轧机轧制过程的控制系统及方法 997

 0

一种模拟中厚板轧机轧制过程的控制系统及方法，属于冶金自动化技术领域，该系统包括数据通讯模块、数据存储模块、数据回放模块、过程跟踪模块、数据管理模块和模型计算模块。该方法包括步骤1：基础自动化系统采集中厚板轧机轧制过程的实际数据；步骤2：基础自动化系统周期性发送中厚板轧机轧制过程的实际数据至过程控制系统；步骤3：对中厚板轧机轧制过程进行模拟；本发明利用对中厚板轧机轧制过程的实际数据进行存储和回放，实现了对中厚板轧机轧制过程的模拟，避免了现有中厚板轧机轧制过程模拟方法的实现复杂且无法再现现场实际情况的不足，可以更好地满足中厚板轧机过程控制系统进行离线功能测试、调试和优化的需要。
