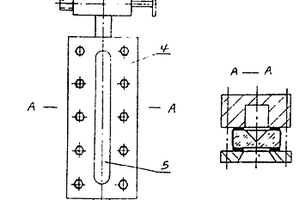

双色玻璃板液位计 1236

 0

本实用新型是一种用于石油、化工、冶金、电力、食品、医药领域的双色玻璃板液位计。该液位计的玻璃板在接触液体的一面开有一角槽,并在玻璃板的两侧面烧结红色的玻璃釉,根据光学的折射原理,在无液体时从玻璃板正面可以清楚地看到由角槽反射出来的红色,当液位计内有液体时,则液体的折射率同玻璃的折射率接近,玻璃板两侧面颜色不被反射,液体呈白色,液位界面清晰、观察者不易产生视觉误差,便于准确记录液位高度。

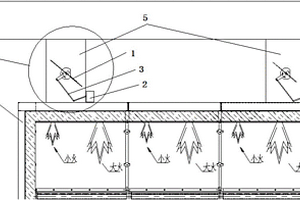

物料温度检测及水雾降温装置 1061

 0

本实用新型涉及一种物料温度检测及水雾降温装置，包括测温仪、电磁阀、喷淋管、雾化喷嘴、控制箱，测温仪与控制箱一一对应连接；测温仪安装在环冷机及带式输送机前后，喷淋管设置在带式输送机入口前及环冷机前后的转载下料处，且距离转载下料处2‑6米，喷淋管上连接有若干雾化喷嘴，喷淋管与工业新水管道或净环水管道相连接，所述的喷淋管上连接有电磁阀，控制箱与电磁阀连接。优点是：可广泛应用于冶金烧结球团环冷机、水泥、化工焦化等带式输送机的设备上，对高温物料进行降温处理。

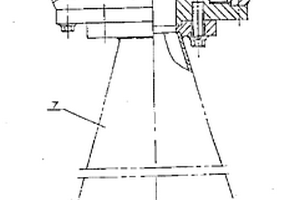

隔离式耐高温阻摆料位计 952

 0

本实用新型涉及的是适合化工、冶金、煤炭、水泥、制药等领域，用于对高温密封料仓中的固态物料(粉状、块状、粒状等)物位进行检测、报警、控制的一种隔离式耐高温阻摆料位计。其结构中，在表头1与法兰4之间设有与轴2和保护管3连接、并将轴2和保护管3分成上、下两部分的隔离传动机构7，在密封法兰8、10与隔离套9连接的密封腔内设有的磁盘11与磁套12N极和S极磁耦合联动，使上、下轴2联动、但不联通，形成了隔离式非接触的联轴结构。本实用新型隔离式耐高温阻摆料位计，从根本上解决了在高温＞400℃的密封料仓内的高温气体沿传动轴进入表头内而造成的电气元件损坏问题，保证了仪表的正常工作，延长了仪表的使用寿命。

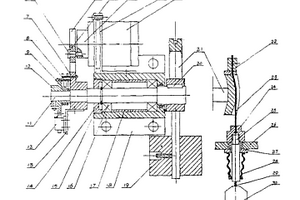

摆复式料面讯号器 674

 0

本实用新型是测量料位的一种摆复式料面讯号 器。该仪器的结构及原理是，一偏心轮带动它上面的 滑块绕固定轴钉旋转并在摆叉内的滑道上滑动，通过 扭簧带动凹轮使轴另一端上摆架两端的配重砣与重 锤做上、下往复运动。当料面与重锤接触时，摆架失 去平衡，摆叉、凹轮产生角位移，开关滚轮脱离凹轮的 凹处，发出有料信号，同时电机电源被切断，而自动停 止运行。该仪器生产制造工艺简单，使用寿命长，测 量准确，无误动作，特别适用于冶金、矿山、电力、化工 等行业对大粒度物料料位的控制。

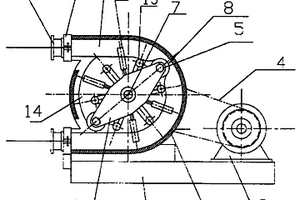

泵 948

 0

本实用新型涉及的是适合石油、化工、制药、食品、冶金、矿山等领域,用于液体、粉状物、高粘度液体、含结晶体的、含纤维状杂质介质输送的泵。其结构是在泵体内设一个由棱形的转子支架、在转子支架两端固定的轴向压辊、在轴向压辊间的圆周上均布有与转子支架连接着的径向扶正辊、和在每两根径向扶正辊间设有的轴向扶正辊构成的转子,在泵体和转子支架的轴孔内设有通过链条与减速机连接的主轴,在泵体内壁与转子之间有一根沿泵体设置的胶管,在泵体的进、出口处设有固定胶管的卡子,在胶管的两端头设有法兰,在泵体的两侧设有侧板。本实用新型泵的吸程在9.5米以上,扬程是现有泵的2倍,适用范围宽,既可作输送泵,又可作真定泵使用,一泵两用。

微阻缓闭蝶式止回阀 813

 0

本实用新型涉及的是,适用于石油、化工、热电、冶金等领域中给排水工程上的一种微阻缓闭蝶式止回阀。该阀的结构包括有由似管状的阀体1内下方设有的缓闭机构2,镶装有活密封橡胶圈6的蝶板组件3通过它上面设有的轴臂子连接着的偏离阀体中心1/4处设有的阀轴4,阀体1外顶部设有的吊环5,下部设有的阀座8,及在阀体两侧分别设有的微量调节阀7和单向阀9所组成。该阀体积小,流量大,阻力小,节能效果好,蝶板组件开闭灵活,密封效果好。

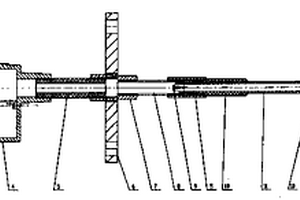

射频导纳物位控制器 681

 0

本实用新型涉及一种适用于石油、化工、发电,水泥、冶金等行业的液位和料位的自动检测和控制的射频导纳物位控制器,其是在法兰中心孔的一侧通过连接管件连接有内端设有接线柱,外壁从连接管件端依次套有绝缘套,保护级、绝缘套,固定套的探头,在法兰中心孔的另一侧通过连接管件连接有内设有电路板的壳体。在电路板上布有依次输出、输入连接的电源电路、高频电桥电路、跟随电路、检测放大电路、比较电路、输出电路,在检测放大电路和跟随电路的输出、输入间通过导线与保护级连接,在跟随电路和高频电桥电路的输出、输入间通过导线与探头连接。

数显温度继电器 734

 0

本实用新型涉及的是适合石油、化工、冶金、医药、水电等领域,?用于对各种液体、气体和蒸汽的温度测量与控制的一种数显温度继电器。该数显温度继电器采用16位MPU微处理器与PT1000铂电阻的温度传感器,结构中包括了壳体、表蒙、接线盒,还有固定在壳体内支架上的由液晶显示屏、报警控制部分、和MPU处理系统一起构成的电子集成元件,壳体内设有的电池,及在电子集成元件与被测容器间通过电缆线连接着的由铂电阻RT1与分压电阻R1构成的温度传感器。本实用新型数显温度继电器与现有技术相比,测量精度高。无需外接电源,可连续工作。表内自带上、下限报警开关,报警点可由用户自由设定。表内电池多年更换一次,使用方便,寿命长。

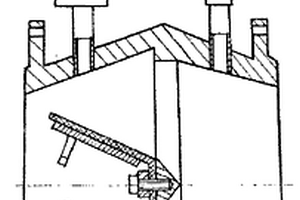

微阻缓闭止回阀 963

 0

本实用新型涉及的是适用于石油、化工、冶金,特别适用于引黄、城市供水、污水改造等工程所需的一种微阻缓闭止回阀,该阀在阀体1和阀盖2内分别连接三根轴支撑架3,轴支撑架3相交的中间位置上连接着在同一轴线上的上、下两个轴套4,在轴套4内插固着带有阀瓣6的轴5,在阀体1连接的一根轴支撑架3上开有一进、出水孔7,从阀体1外壁向内穿过带有进、出水孔7的轴支撑架3开有的与进、出水孔7和轴套4内孔垂直、且相通的孔内设有调节丝杆8。该阀结构简单、调节更方便、运行更平稳,调试后无需人员看管,克服了已有技术在阀体外设水管易堵塞、易结冻的现象,密封效果更好,可消除破坏性水锤,无噪音,具有缓闭和速闭功能。

平板闸阀 818

 0

一种平板闸阀涉及阀门技术领域,是化工、冶金及电力等行业普遍使用的阀门之一。该阀主要由压兰、密封填料、密封圈、中法兰、阀杆、阀体、阀板、限位块、阀座和密封圈构成,阀杆下端装有阀板并装在阀体内。阀杆上装有中法兰,中法兰与阀体由螺栓连接。阀杆密封采用密封圈和密封填料双重密封,即在中法兰中心孔与阀杆间装有密封圈和密封填料,并由压兰压紧。阀座采用活动式的装在阀体内,阀座密封采用平面及密封圈双重密封,即在阀座与阀板的接触端装有密封圈。阀体上还焊有对阀板起导向作用的限位块。本实用新型的有益效果在于结构简单,密封可靠,维修方便,整体使用寿命长。

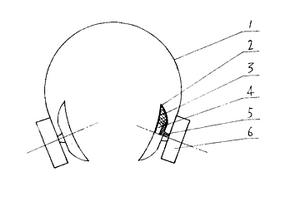

电子防震耳机 970

 0

本实用新型是用于纺织、冶金、矿山等行业中噪音较大的工作环境下的操作人员配带的一种电子防震耳机。该机结构由弹簧钢带(1)两端的表蒙皮(2)包着的隔音垫(3)上嵌有的耳塞(4)通过耳机架(5)连接固定的电盒(6)组成,电路由语音滤波和助听电路两部分构成。该机特点是结构简单,造价低,带上它不但能有效的防止噪音对人体的侵害,又不妨碍正常的操作,而且非常舒适,该机是噪音较大工作环境下的工作人员对耳朵的理想保健用品。

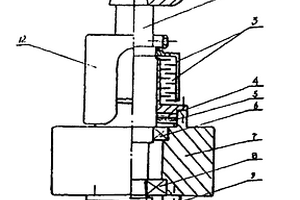

高效节能摆式磨粉机的磨滚总成 1086

 0

本实用新型是矿山、冶金、陶瓷等粉碎矿物质使 用的一种高效节能摆式磨粉机的磨滚总成。本实用新型由于轴承采有下置式安装，增强磨滚 轮对矿石的冲击力，生产率明显提高，由于密封装置 采用迷宫式结构，使粉尘很难进入磨滚轴下部及轴承 腔内，轴承每半年才注一次润滑油，磨滚总成的使用 寿命可比现有的延长3-4倍。本实用新型结构简单、拆卸和安装方便，高效节 电，经试用效果极佳。

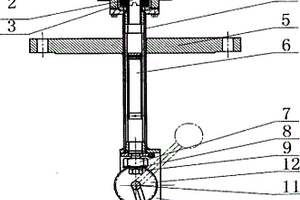

电动浮球液位变送器 999

 0

本实用新型涉及的是适合石油、化工、冶金、电力、轻工等行业,特别是对生产中较粘稠、脏污、易燃易爆、及腐蚀性液体液位测量用的一种电动浮球液位变送器。其设计方案中,通过齿轮使主轴直接与浮球杆连接,在主轴下端依次设有的调整螺母、小齿轮、固定螺母,焊接在轴套下方U型的底部带有轴孔的齿轮回转架,在齿轮回转架内设有通过螺钉与U型两侧连接着的可调的齿轮轴,在齿轮轴上固定有与小齿轮啮合的大齿轮和带有浮球的浮球杆。本实用新型电动浮球液位变送器与已有技术相比体积小,重量轻,灵敏度高,精度为1MM,浮球杆转角可达到120°,无泄漏,不需维修,可在容器的任意位置上安装,安装、调试非常方便。

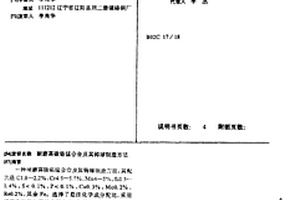

耐磨高碳铬锰合金及其铸球制造方法 781

 0

一种耐磨高碳铬锰合金及其铸球制造方法，其配 比是C1.8—2.2％，Cr4.5—5.5％，Mn4—5％，Si0.5— 1.4％，S＜0.1％，P＜0.1％，Cu0.3％，Mo0.2％， Re0.2％，其余Fe。选择了最佳化学成分配比，采用 了铸造和热处理的合理方法，使其硬度和韧性良好， 提高了耐磨性和粉磨效率，可广泛应用于冶金、电力、 水泥等行业中，仅耐磨性应用于水泥工业是普锻球的 9—10倍，应用在铁矿中是中碳球的4—5倍，可使年 处理原矿320万吨的企业创效益超百万元，具有推 广应用价值。

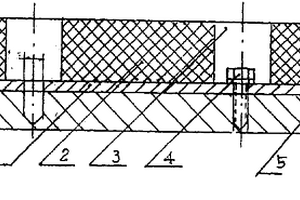

带骨架的造球盘橡胶衬板 849

 0

本实用新型涉及冶金企业用的造球盘衬里,特别是一种带骨架的造球盘橡胶衬板。本实用新型是由铁板骨架、橡胶板及安装孔所构成,铁板骨架与橡胶板用热硫化法结为一体,在橡胶板上设有若干安装孔。安装时,将橡胶衬板铺在造球盘面上,用手电钻将胶板上的安装孔对应位置的铁板骨架和盘面钻小于自攻螺栓直径的孔,再用固紧器将自攻螺栓把铁板骨架拧在盘面上,使橡胶衬板与造球盘面牢固地结为一体。本实用新型安装过程没有表面处理的粉尘污染,没有粘合剂的有毒污染,而且不受气温条件影响,紧固强度远好于粘合剂粘合强度,该衬板使用寿命长。

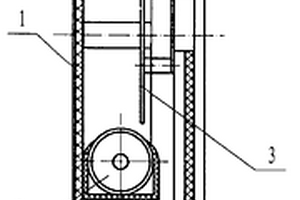

球磨机用自动加球加段机 1098

 0

本实用新型涉及的是适合冶金、煤炭、化工等行业,用于球磨机自动补给填加钢球或圆柱形钢段的一种球磨机用自动加球加段机。其结构中将球仓的底部设计成与水平方向有一定倾斜角的圆弧形的仓底,滑道与垂直方向也有一定的倾斜角,由于球仓倾斜的圆弧形的仓底与带有倾斜角的滑道结合,使钢球自然、且有序的向链条方向滑动,通过链条上固定的球爪,将球仓内自然滑动的钢球提升到球磨机用自动加球加段机的出球口,送入球磨机的进料口中。本实用新型结构紧凑,工艺简单,维护方便,具有不卡球,不堵球,不蓬球,不空抓,填球准确的特点,适合填加各种不同规格的钢球或圆柱形钢段,可保证球磨机的正常运行和工作效率。

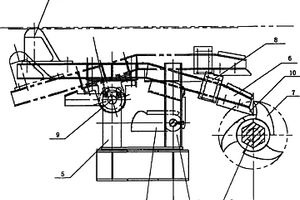

台车箅条清扫器 770

 0

本实用新型适用于冶金烧结机箅链机领域,一种台车箅条清扫器,包括机架、传动轴、振打臂、棘轮,机架上均匀设置振打臂,振打臂通过销轴与支架相连接并绕销轴摆动,振打臂一端设置棘爪,另一端设置振打锤,振打臂在棘爪侧还设有配重块,棘爪下方对应设有棘轮,棘轮均匀设置在传动轴上,传动轴一端通过联轴节与减速机相连接,机架的一侧设有止锁装置。与现有技术相比,本实用新型的有益效果是:利用棘轮机构压动振打臂产生振打力撞击箅条,箅条在一定的频率和撞击力下,产生上下错动,使粘接和嵌入箅条之间缝隙的物料脱落,有效提高烧结机台面的透风率,尤其适用于烧结机、球团链箅机。

无偏析混合铁粉生产用粘接装置 1019

 0

本实用新型公开的属于粉末冶金技术领域，具体为一种无偏析混合铁粉生产用粘接装置，包括筒体和混合装置，主动组件内的电机带动主动齿轮进行转动和搅拌杆进行转动，主动齿轮通过与齿轮槽啮合带动主动组件围绕齿轮槽进行转动，主动组件通过连接杆将动力输送至两个从组件，两个从动组件围绕齿轮槽移动时通过顶部的从动齿轮齿轮槽啮合连接，从动齿轮转动带动转轴，转轴带动搅拌杆进行转动，通过承载座上设置齿轮槽，齿轮槽上啮合连接有主动组件和从动组件，可以带动搅拌杆进行公转和自转，增加了混合效率和效果。

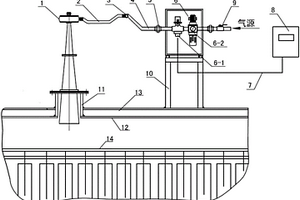

多功能低频声波清灰清堵装置 630

 0

一种多功能低频声波清灰清堵装置，它包括带有进气口的发声器，其技术要点在于：所述发生器内设置有脉冲发生膜片，发生器的进气口通过气控箱连接气源，发生器的出气口接扩声筒。本实用新型与传统清灰方式相比，具有清灰效果好、设备投资小、运行成本低、免维护的优点，广泛应用于冶金、电力、水泥、环保等领域的电除尘、布袋除尘、锅炉系统热交换器现场，可有效取代传统机械振打、脉冲反吹、蒸汽吹扫等清灰方式。本产品采用声波清灰技术解决除尘设备的清灰问题是一种有效、可靠、安全、经济的清灰方法。

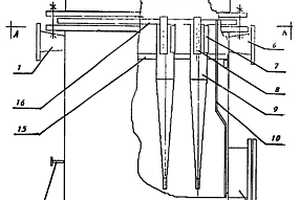

双偏心多管旋流高效分离器 704

 0

本实用新型涉及的是石油、化工、冶金等领域,适合安装在气体压缩机的出入口用于气液分离,分馏塔顶冷凝冷却器后气相除雾,各种气体水洗塔,吸收塔,及解析塔的气相除雾等;也适合气体除尘、油水分离、及液体脱杂质等工业场合应用的一种双偏心多管旋流高效分离器。该分离器设两个与罐体相切的进料口,旋流管内心管的管心偏离旋流管的管心。本实用新型与已有技术相比,由于采用双切向进料口和偏心的旋流管结构,保证了进料分配腔内流体处于旋流状态,各旋流管进料量均衡,提高了旋流管的分离效率,经实验测试分离效率可提高1.5%,压降降低1.0KPA;旋流管的大长径比,增大了旋流的旋停时间,进一部提高了分离效率。

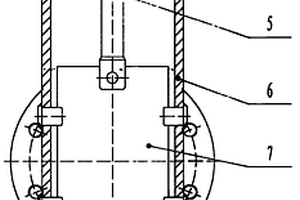

均质炉节能排烟阀板结构 1032

 0

本实用新型公开了一种均质炉节能排烟阀板结构，属于冶金和金属材料加工技术领域，包括烟道阀板、电动执行机构和曲柄连杆机构，曲柄连杆机构包括与电动执行机构操作杆联接的连杆、固定安装在排烟管道上的导向座以及可转动的设置在导向座上的曲柄，曲柄的一端与连杆联接，另一端与烟道阀板联接，导向座上还设有用于曲柄按特定轨迹转动的弧形槽孔，曲柄上设有与弧形槽孔相互配合的定位栓。本实用新型阀板结构通过电动执行机构驱动曲柄连杆机构带动烟道阀板在排烟管道内转动，以实现烟道阀板对排烟管道的不同开度的调节，从而减少了炉内热量流失，提高了炉内温度均匀性，达到了节约燃气、提高生产效率的效果。

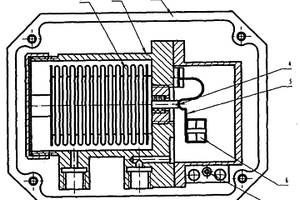

差压继电器 656

 0

本实用新型涉及的是,在化工、冶金、水处理等领域中,用于两相关工业设备的差压测量及控制的一种差压继电器。其设计方案是,在壳体内设有测量体,在测量体内设有一个一端开口、开口端与测量体中间隔断螺纹连接的波纹管,在波纹管内设有一根与波纹管内底螺纹连接、并伸出波纹管管口的传动杆,在传动杆顶端连接着放大弹片,在放大弹片一端焊接磁钢,在测量体外固定带有指针的指针转轴,在测量体外的上部固定着带设定指针的设定杆和弹片,在弹片上连接干簧节点。本实用新型差压继电器采用了一个单波纹管的测量元件,使两管路的介质压力同时做用在波纹管上,其结构简单,成本降低20-30%,克服了高静压影响,使用寿命长,可在线对设定压力值随时调整。

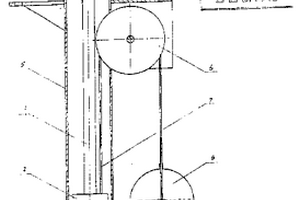

浮球联动式污水液位计 844

 0

本实用新型涉及的是,适合钢铁、冶金等相关行业,用于污水液位计量用的一种浮球联动式污水液位计。其结构是,在现有浮球液位计的外部设一套筒,将磁性的浮球与污水隔开,在套筒外再设一个浮球,套筒上部固定一个过轮,经过轮上的缆绳将套筒内、外的两个浮球连接在一起,当污水中的浮球随着液位的变化上、下浮动时,在缆绳的作用下,套筒内的磁式浮球跟着联动,使导杆发出讯号传递到表头。为使污水中的浮球不左右漂动,在它的两侧设有导向的导线。该液位计解决了已有技术中磁性浮球被金属物“包死”,使液位计无法工作的难题;也解决了采用板式或管式液位计,因混杂物堵塞管路的现象。该液位计使用寿命长,适用于开口和密闭的各种容器。

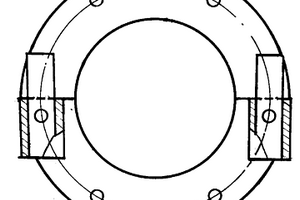

防盗封环 935

 0

一种由防盗上半封环、防盗下半封环、封丝、铅封所构成的防盗封环,其特长是安装在供水(或油)管道上能很好的防止用水(或油)户盗水(或油),能保证计量表计量数值真实准确。该防盗封环主要用于各自来水公司,工矿企业、冶金建筑、石油化工、铁路、轻防等部门的供水(或油)系统使用。

组合型微阻止回阀 954

 0

一种用于管道流体开关的组合型微阻止回阀,它是由微阻止回阀、安全阀、小止回阀、小旁路管所构成。该组合型微阻止回阀能使在供水管道停泵后倒流水压超过规定数值时泄流减压,保护管道,并具有结构较简单、体积小、阻力小、耗能少等优点。主要用于冶金、石油、化工、铁路、建筑系统及自来水等部门供水使用。

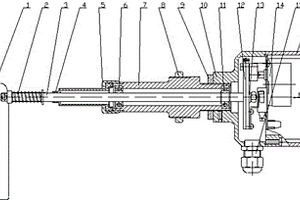

连线与拨叉组件分离的阻移式料位计 707

 0

一种连线与拨叉组件分离的阻移式料位计电机，涉及一种固料料位计，电机（18）与底座（10）相连，底座（10）与轴筒（7）相连，轴筒（7）上装有前轴承（6）、后轴承（11）并与轴（3）相结合；轴（3）的一端装有检测板（1）、弹簧（2）另一端装有拔叉组件（12）、定位片（13），轴（3）与拔叉组件（12）之间间隙配合；表底座（10）与表盖（16）相连，电机组件（14）装有微动开关（23）、接线端子（19）、转臂（22）、滚轮（21）。该料位计结构上避免了由于边线折断而引发的事故，且料位计结构简单、成本低，作为自动化控制的物位开关特别通用于化工、冶金、矿山、筑路、粮食及环保等行业上料仓的上、下限报警。

声波清灰器 1130

 0

本实用新型是一种声波清灰器,主要由气腔体、气腔壳、膜片、盖、呼吸口、进气口和扩声筒所构成。此清灰器以压缩空气为动力源,有压气体经进气口引入气腔内使膜片产生震动发出声波。这种声波经扩声筒放大形成低频高能声波向外发射到达积灰表面之后使其产生震动,改变了原有积灰的堆积结构,使其松动脱落,从而达到清除积灰和疏通物流的作用。此清灰器结构简单、维护操作方便,清灰和疏通物流效果好又不损坏设备,可广泛用于电力、冶金、石化、煤炭、粮食等行业。

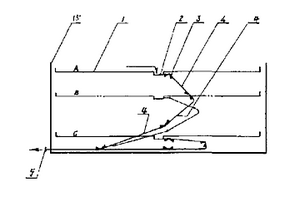

外浮顶油罐中央排水装置 711

 0

外浮顶油罐中央排水装置涉及一种用于石油、化工、冶金、油田、电力等各种外浮顶油罐的中央排水装置。主要是为解决现有的刚性系统排水管路密封易损坏漏油,柔性系统排水管路易磨损、折裂漏油的问题而设计的,方法是管路为刚性元件,刚性元件之间用柔性组件联接,柔性组件由铰链架、柔性管、配对凸缘等组成,柔性管装在铰链架内。它集刚性系统与柔性系统的优点于一身,具有不扭曲、不折裂、不堵、不漏等优点。

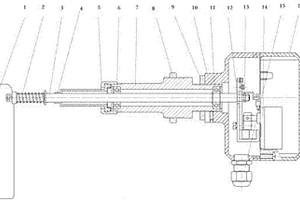

通过磁钢复位的阻移式物位计 743

 0

一种通过磁钢复位的阻移式物位计，涉及一种物位计，所述阻移式物位计包括检测板、弹簧、轴、密封胶套、滚花帽、前轴承、轴筒、安装备帽、锁紧螺母、底座、后轴承、拨叉组件、定位片、电机组件、出线口、表盖、线路安装板、电机、接线端子、继电器、滚轮、转臂、微动开关、左拔叉、复位磁钢、定轴A、支臂、开关压板、遥远、定轴B、右拨叉；底座与轴筒相连，轴筒上装有前轴承、后轴承，并与轴相结合；轴的一端装有检测板、弹簧，另一端装有拨叉组件、定位片，轴与拨叉组件之间为间隙配合。该物位计从结构上避免了由于弹簧引发的死点问题，广泛应用于化工、冶金、矿山、筑路、粮食及环保等行业上料仓的上、下限报警。

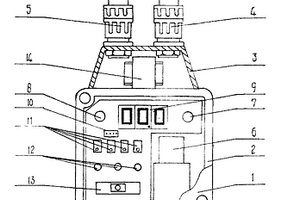

电子数字显示压力继电器 1137

 0

本实用新型涉及的是机械、冶金、化工、液压等行业中使用的一种电子数字显示压力继电器。该继电器的结构是由壳体(2)的前面板(1),壳体顶上罩(3)内的电源变压器(14),罩上设有的电信号输出插头(4),电源输入插头(5),壳内设有的压力传感器(6)连接插头(10),指示发光二极管(7)、(8)、(12),三位显示屏(9),多圈电位器(11),显示转换开关(13)及双层线路板(15)所组成。
