全部
▼
热搜：
925
0

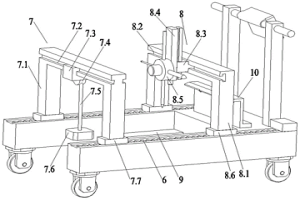

本发明涉及一种便于收集铁屑的快速钻样装置，属于冶金辅助设备技术领域。包括底座，所述底座上依次设有载物工位、打孔工位和去屑清扫工位，所述底座上活动设有载物单元，所述载物单元能够在载物工位和打孔工位之间前后移动；所述载物单元前侧设有打孔单元，所述打孔单元活动设于底座上，所述打孔单元能够在打孔工位和去屑清扫工位之间前后移动；所述打孔单元前侧设有铁屑去除单元，所述铁屑去除单元设于去屑清扫工位；所述载物单元：将设于载物工位上的试样送至打孔工位；所述打孔单元：对试样进行打孔。本申请不仅操作简单，提高了钻样、收集铁屑的工作效率；而且在不停机的状态下能够清除钻头上缠绕的螺旋金属屑并将铁屑收集。
925
0
本发明公开了一种铝合金蒸发器内壁薄板及其连续铸轧生产工艺，该薄板以铝锰系合金为基础并含有硅、铁、铜、锰、镁、锌、钛；该薄板采用连续铸轧生产工艺，其工艺步骤包括：将原料加入熔炼炉中熔化、精炼、除渣，然后由炉内排出到铸轧机中进行铸轧，然后将铸轧后的板料进行第一次退火处理，以减少FeAl3针状化与Al~Mn固溶体相平衡的相合物对力学性能的影响，然后将第一次退火处理后的板料再进行5~6次的冷轧，将冷轧后的板材再进行二次退火处理，最后再进行1~2次箔轧制成铝合金蒸发器内壁薄板。本发明的技术方案具有良好的成型性、焊接性、抗腐蚀性，其组织和性能均匀，冶金缺陷少，各向异性小，同时强度较高，弹性好等特点。
1026
0
本发明涉及一种双频超声波检测轴承钢夹杂物的方法，将经淬、回火热处理并金加工的圆柱状的轴承钢试样安装在水浸高频超声波探伤仪上，选用10MHz平探头及25MHz聚焦探头联合对试样进行检测，结合扫描同步形成的A、C扫描图进行分析以确定中碳轴承钢中夹杂物的大小、数量和分布等信息，在满足国际高标准轴承钢检测要求的基础上，形成了独有的钢材纯洁度等级判定标准。另外，本实验方法能够对检测到的夹杂物准确定位，可精确定位夹杂物所在位置，便于进一步研究分析夹杂物特性，指导冶金生产。
674
0
本发明公开了一种传动轴制造工艺，包括如下步骤：1）将冶金铁基粉末、润滑剂和成形剂按配比均匀混合待用；2）将上述混合粉末送入压机制成传动轴毛胚；3）将上述传动轴毛胚送入800-900℃的高温炉，煅烧5-8小时制成粗胚；4）将粗胚进行酸洗，然后通过轧机进行冷轧，冷轧后带钢的厚度等于产品所需厚度减去0.05-0.10mm；5）将粗胚胎依次浸入磷化池和皂化池中；所述磷化池中为体积浓度为10-11%的锌钙磷化液，磷化液的温度为65-75℃，钢管浸渍时间为25-30分钟。6）最后将粗胚洗净晾干得到成品。本发明所得到的传动轴管壁厚更均匀，表面质量更好，产品强度更高。
929
0

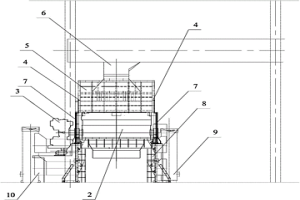

本发明公开了一种固定式半密闭矿热炉加料机，属于冶金设备领域。该加料机包括通过设计组合机架和组合机架臂，配合液压动力系统，实现了机架臂的灵活运动，可在170°范围内转动，向下最大倾角为45°，完全满足电炉生产过程中所需要的加料、推料、挑料、下料的各种操作工艺，取代现有人工操作，并解决了下料口下料不均匀的问题。该装置的利用减少每台矿热炉原有操作工的70％，提高效率29％。
837
0
本发明公开了属于粉末冶金技术领域的一种高熔渗铜剂及其制备方法。渗铜剂其组成按质量百分比包括：铜基合金粉末97.2～98.8％，锰粉0.5～1％，锌粉0.2～1％，硬脂酸锌粉末0.5～0.8％。制备方法为，将原料按所述比例称重，加入陶瓷球或不锈钢球、扩散促进剂，混合后，将粉末送入氢气还原炉进行扩散，扩散温度为300～1000℃，扩散时间为0.5～25h，冷却、出炉破碎、筛分收集，然后加入润滑剂合批。本发明制备的渗铜剂具有成形性好、熔渗效率高、无侵蚀、低残留、显著提高材料密度和力学性能的特点。该方法流程简单，所需设备易操作，可以批量生产。
667
0
一种变容积泵旋片复合硬质合金及其制作方法,组份按质量百分比为：细度200~280目的钛化钨粉80~92%、增强钴粉5~15%、液体橡胶0.5~5%，其余为不可避免的微量杂质。解决旋片曲面形状复杂、硬质合金硬度高、难机械切削加工成型的难题，用粉末冶金技术一次成型，曲面符合要求的旋片镶覆层，改进工艺、节省成本。克服旋片受气流和杂质冲刷不耐磨的问题。
761
0
本发明公开了一种铂离子印迹聚合物纳米材料的制备方法和应用，属于冶金工程与材料科学领域。该制备方法以铂离子为模板离子，以1‑烯丙基‑3‑乙烯基咪唑氯盐作为功能单体，不需加入其它交联剂，在水溶液中发生聚合反应形成聚合物，洗脱模板离子后制得铂离子印迹聚合物纳米材料。本发明所需试剂少，步骤简单，无需使用对环境有害的挥发性有机溶剂，制得的材料为纳米颗粒，具有吸附容量大、对铂离子选择性高的优点。
831
0
本发明公布了一种无铅铜基双金属耐磨材料及其制备方法，其在无铅青铜粉中添加镀铜二硫化钼、镀铜石墨和镀铜六方氮化硼，将合金粉末铺覆在钢板上，通过粉末冶金复烧、复轧工艺制备铜—钢双金属无铅耐磨复合材料，协同发挥二硫化钼、石墨、六方氮化硼优异的减摩、耐磨作用。所得复合材料减摩耐磨性好，力学性能优异，且不含有毒元素铅，对环境无任何污染，适用于医药、食品、机械等行业。
951
0

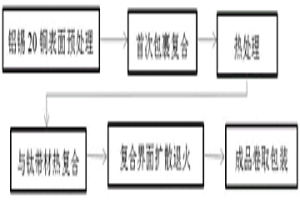

本发明公开了高效阻隔锡渗出的高强耐磨钛铝锡复合材料的生产方法，包括以下步骤：先对铝锡合金外层包裹复合合金铝再进行高温热处理，随后与钛带材热复合，最终进行扩散退火处理。本发明突破重要瓶颈，解决了“跑锡”难题，实现了多年研发过程中难以实现的锡元素不流失的目的，本发明采用多种特殊工艺、材料的结合使用，既能提高材料热处理温度，有效阻隔“跑锡”，提高材料的耐磨性，又使得与稀有金属钛的复合强度大大提升，可为耐磨、高强领域提供更优越的合金材料，可广泛应用于工作条件特别恶劣、材料强度要求高、耐磨性能好的工程、采矿冶金、建筑等领域中，可用于制备例如轴承、轴瓦及刹车片矿山机械、输料弯曲结构等机械产品。
872
0
本发明公开了属于粉末冶金技术领域的一种含铋渗铜剂及其制备方法。渗铜剂其组成按质量百分比包括：2.1～2.4％的铁、2.3～2.8％的锰、0.1～0.3％的铋及余量的铜。制备方法为，将原料按所述比例称重，加入陶瓷球或不锈钢球、扩散促进剂，混合后，将粉末送入氢气还原炉进行扩散，扩散温度为300～1000℃，扩散时间为0.5～25h，冷却、出炉破碎、筛分收集，然后加入润滑剂合批。本发明制备的渗铜剂具有成形性好、熔渗效率高、无侵蚀、低残留、显著提高材料密度和力学性能的特点。该方法流程简单，所需设备易操作，可以批量生产。
752
0
本发明公开了一种螺丝线材制造工艺，包括如下步骤：1）将冶金铁基粉末、润滑剂和成形剂按配比均匀混合，送入压机制成料条，然后采用标准模具进行连续分道次拉拔，得到预定的半成品规格的螺丝线材；2）将螺丝线材放入到加热炉内，入炉温度控制在200℃以下，然后通入保护气体，并升温至500摄氏度，保持2-3小时；3）取出螺丝线材，依次吊入装有磷化液和皂化液的槽中处理30-40分钟；4）采用超声波设备进行超声清洗，在进行放入水池，用高压喷水枪进行冲洗；5）最后采用标准模具进行精度拉拔，得到预定成品规格的螺丝线材。本发明操作简单，易产量化生产，经本发明处理的螺丝抗磨性好。
998
0
本发明公开了一种封头简易成型工艺，包括如下步骤：1）将冶金铁基粉末、润滑剂和成形剂按配比均匀混合，送入压机制成毛胚；2）将毛坯预热2-3小时，预热炉炉温300-400℃；3）往高温炉通入流量为0.2-0.3m?/h的乙烷，然后将高温炉的炉温升温至800-900℃，将毛坯放入高温炉；4）取出封头，使用汽油进行浸泡2-3小时，再使用去油剂进行去油清洗；5）进行磁化处理，磁化后用质量浓度为0.2-0.5%的烧碱溶液在20-40℃的温度下清洗2-3次；6）使用自来水进行漂洗，然后使用引风设备进行吹干。通过上述方式，本发明简化了加工工艺，缩短的生产周期，提高了工作效率。
901
0
本发明公开了一种高温合金零件的制备方法，先称取如下原料：电解铜粉、铁粉、氮化铝粉、锰铁矿粉、氧化铝、铬粉、氟化钙粉、氮化硼陶瓷粉、二氧化硅、二硫化钼、三甲硅基甲基膦酸二甲酯、丙烯酰胺、硬脂酸锌、玻璃微珠、铝酸醋偶联剂、片状石墨粉、碳化钨粉；将各原料加入到搅拌机内搅拌均匀后装入模具，压制成坯；将压坯放在烧结炉中烧结；将烧结后的压坯送入蒸汽处理炉中，蒸汽处理，再回火后冷却，取出后经过磨削加工即得高温合金零件。本发明方法加工容易，能够较好地确保粉末冶金零件的形状和尺寸精度，制得的高温合金零件能提高零件的耐高温性能，且该零件的耐磨性能良好、使用寿命长、生产成本低、抗压能力强。
660
0
本发明公开了属于粉末冶金技术领域的一种含镍渗铜剂及其制备方法。渗铜剂其组成按质量百分比包括：铁3～5%，镍0.7～1%，锌3～5%及余量的铜。制备方法为，将原料按所述比例称重，加入陶瓷球或不锈钢球、扩散促进剂，混合后，将粉末送入氢气还原炉进行扩散，扩散温度为300～1000℃，扩散时间为0.5～25h，冷却、出炉破碎、筛分收集，然后加入润滑剂合批。本发明制备的渗铜剂具有成形性好、熔渗效率高、无侵蚀、低残留、显著提高材料密度和力学性能的特点。该方法流程简单，所需设备易操作，可以批量生产。
一种超低碳硅镇静钢在RH真空处理时控制Cr含量的生产工艺，属于冶金行业炼钢精炼技术领域；制备方法：1)LF炉加热升温后，钢包吊往RH真空精炼炉；2)当钢包到达RH处理位后，底吹氩气开始真空处理；加入铝粒深脱碳处理，使氧含量控制在300～400ppm，之后再次加入铝粒脱氧，使氧含量达到50～100ppm；3)当氧含量达到50～100ppm后，加入硅铁，开始纯脱气过程并进行脱氧合金化；当达到内控标准，将钢水送到连铸工序。本发明工艺冶炼的钢水含量如下，其中C≤0.005％，Si：0.15～0.25％，Mn≤0.05％，P≤0.015％，S≤0.005％，Cr≤0.02％，Alt≤0.005％，O≤0.01％，余量为Fe和不可避免的杂质元素。
687
0

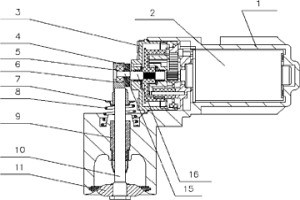

本发明公开了一种电动EGR阀,包括阀体,阀体内设置有电机,电机的一端连接有减速箱,减速箱内伸出有动力输出轴,阀体的阀门口设置有阀芯,阀芯连接中心杆的一端,中心杆的另一端连接有滑块,滑块内设置有轴承,动力输出轴伸出减速箱的部分连接在偏心轮的孔内,轴承的轴承孔内设置有轴承轴,轴承轴的另一端连接在偏心轮的另一孔内;阀体内中心杆上靠近滑块的一端设置有弹簧座,弹簧座上设置有弹簧;滑块和偏心轮材料采用不锈钢基粉末冶金。电机输出的动力通过动力输出轴输出,在输出轴上接偏心轮,输出轴在旋转时会带动偏心轮摆动,轴承跟着偏心轮摆动,轴承摆动时带动滑块和中心杆上下运动,达到阀开启和关闭的效果。通过偏心轮和滑块将旋转运动转化为直线运动,替代了蜗轮蜗杆传动,结构简单,由于偏心轮上采取了轴承结构,使动力传递更加平顺,减少了阻力,降低了EGR阀的响应时间。
980
0

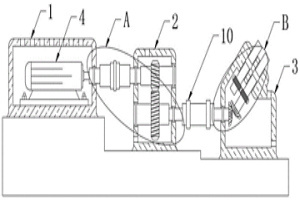

本发明属于冶金轧制设备技术领域，尤其为一种轧机主传动系统，包括第一箱、第二箱和第三箱，所述第一箱的底部内壁上焊接固定有电机，所述第一箱和第二箱相互靠近的一侧内壁上分别开设有第一转动孔和第二转动孔，所述第一转动孔和第二转动孔内转动安装有同一个第一联轴器，所述第一联轴器靠近远离第二箱的一端延伸至第一箱内并和电机的输出轴焊接固定在一起，所述第二箱和第三箱相互靠近的一侧内壁上分别开设有第三转动孔和第四转动孔，所述第三转动孔和第四转动孔内转动安装有同一个第二联轴器，所述第二箱的两侧内壁上均开设有第五转动孔。本发明操作简单，传动效率好，并且噪音小、振动小。
970
0

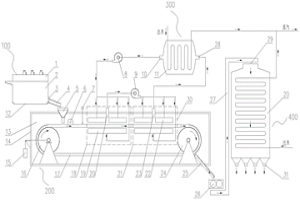

本发明适用于冶金余热回收技术领域，提供了一种高炉熔渣综合利用系统及方法，包括高温熔渣保温系统、铸渣换热机系统、热风余热置换系统和高温渣粒余热置换系统；所述高温熔渣保温系统用于缓冲高温熔渣的流量和保持高温熔渣的温度在凝固点以上以及调节高温熔渣输出的流量大小；所述铸渣换热机系统用于将进入铸渣换热机的高温熔渣快速冷却成玻璃体渣片，并将高温熔渣冷却过程释放出的热焓置换到换热空气中去；所述热风余热置换系统用于将铸渣换热机系统置换出的热空气的热焓置换到蒸汽中去；本系统及方法与目前通用的水淬法相比，在将高温熔渣处理成玻璃体的同时，可回收大量优质热焓、完全不用水、没有碱性水污染和空气污染的问题，真正达到高炉熔渣综合利用的节能环保效果。
1019
0

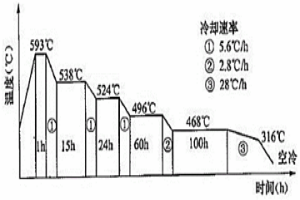

本发明涉及冶金制造技术领域，具体涉及一种高性能12Cr2Mo1锻件的制造方法。所述方法包括如下步骤：(1)电炉冶炼：加料、造渣、出渣、熔池搅拌、脱磷脱硫，得到钢水；(2)炉外精炼：将步骤(1)得到的钢水进行精炼和调整化学成分；(3)真空脱气：真空抽气，浇筑得到钢锭；(4)锻造：加热保温温度1000‑1250℃，加热时间按JB/T6052标准的1.5倍确定；(5)热处理：对锻造后的锻件依次淬火和回火，并在淬火之前进行一次退火或正火处理。该方法提升了12Cr2Mo1锻件的低温冲击功，降低了其回火脆性倾向，提高了锻件的性能稳定性，具有工艺简单、综合性能好、稳定的优点。
993
0
本发明涉及一种重金属污水处理药剂，该污水处理药剂是由硫化钡、硫酸铁、聚硅硫酸铝、以及少量氢氧化钙和锌钡白混合配制而成，其重量配比为：硫化钡占30-40份，硫酸铁占20-30份，聚硅硫酸铝占20-40份，氢氧化钙占5份，锌钡白占5份。本发明使用范围广，普适性强该污水处理药剂对冶金、重金属、矿山、印染、纺织、建筑、铸造、化工、电力、皮革和造纸等工业废水及城市综合性污水处理均有良好效果。适应水质的pH范围广，pH值在4-10范围内均有净化效果。沉淀效果好、净水质量好、无腐蚀性，该药剂处理后溶液的pH值在6.5-8.5，近似于中性，不含氯离子，再利用时能有效地保护水体系中的钢结构，使其免遭腐蚀，因此每年可以减少大量的设备维修费。
981
0
本发明涉及高频直缝焊管生产中多电机同步控制,属于冶金行业直缝焊钢管生产、机械、计算机与自动控制交叉领域,其产品焊管主要应用于石油开采、运输等领域。本专利从控制模型和算法方面展开详细研究,结合工艺特点和机械特性,对其高频焊管生产线中多电机进行了同步控制系统的设计,给出了控制结构、同步模型、确定了采样频率和克服延时的方法。这些方法经过实际现场验证,大幅度提高控制精度,进而提高了产品的质量和成材率,经济效益明显。
1128
0
本发明涉及一种SHS离心法制备钢管内表面金属涂层的方法，所述方法包括以下工艺过程：钢管内装铝热焊剂和合金及非合金元素，点燃后按下式发生自蔓延反应：Fe2O3+合金及非合金元素+2Al=2Fe+合金及非合金元素+Al2O3。在高温放热反应下，反应产物铁、氧化铝及加入的合金及非合金元素均呈熔融状态，铁与合金及非合金元素互溶形成合金，电机带动钢管高速旋转，在离心力作用下，钢管内反应产物中，密度大的合金作为过渡层与钢管形成冶金结合，低密度的氧化铝分布在钢管内表面，冷却后得到陶瓷内衬钢管，用铁锤敲掉陶瓷涂层后，在钢管内表面得到合金涂层。本发明方法具有工艺简单，原料廉价，涂层材料配方可调，性能优良等优点。
1006
0
本发明涉及一种用感应炉直接炼铁的方法,具体涉及一种用铁矿粉、氧化铁皮、铁钢渣中的一种或三种感应炉直接炼铁的方法。属冶金技术领域。其特征在于:该方法包括以下工艺步骤:1.炼铁:将铁矿粉、氧化铁皮、磁选加工过的铁渣或钢渣或铁钢渣中的一种或三种、以及石墨煤块和石灰块置于感应炉内,加热至1400～1450℃,熔炼成铁水,2.铸铁锭或铸铁件:将步骤一炼成的铁水浇铸成铁锭或铸铁件。本发明方法能耗低。
1023
0
本发明涉及一种矫直机，尤其是涉及一种大规格圆钢在线高温矫直机，属于冶金设备技术领域。它包括上矫直辊组和下矫直辊组，所述上矫直辊组和下矫直滚组由上下两排错位布置的V型矫直辊（7）构成。本发明一种大规格圆钢在线高温矫直机，它解决了棒材出轧机后头部形成弯曲的问题，棒材头部矫直后可以较少或甚至不用切掉头部，提高了成材率，也为后道工序节省了大量的时间和麻烦，由于实现了在线矫直，后面不用矫直也能达到出厂标准，使整个生产环节的物流更顺畅，避免了来回倒腾的现象，提高了生产效率，也降低了人为造成的混钢风险，降低了工人的负担和压力。
867
0

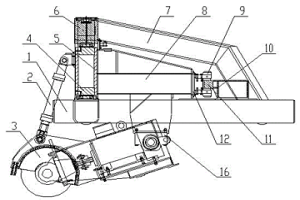

本实用新型涉及一种修磨主机转动装置，属于冶金机械技术领域。它包括固定架（1）和固定架支撑梁（7），所述固定架（1）与固定架支撑梁（7）之间设置有回转柱（5），所述回转柱（5）右侧设置有滑动座（8），所述回转柱（5）左侧设置有升降液压缸（2），所述固定架（1）下方设置有修磨主机（3），所述固定架（1）上设置有滑轨支架（10），所述滑轨支架（10）上设置有弧形滑轨（11），所述固定架（1）上设置有转角液压缸（13），所述转角液压缸（13）活塞杆端与滑动座（8）相连接。本实用新型一种修磨主机转动装置，它能够调节修磨主机与坯料的修磨角度，适应了不同材质坯料的修磨要求，提高了修磨产能，方便了生产。
1021
0

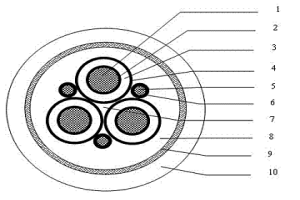

本实用新型公开了一种港机用卷盘动力移动软电缆，包括位于电缆本体内相互绞合在一起的动力线芯和地线芯，其中动力线芯包括动力线芯导体以及依次设置在动力线芯导体外的导体屏蔽层、绝缘层、绝缘屏蔽层；地线芯包括地线芯导体以及挤包在地线芯导体外的半导电包覆层；在绞合后的动力线芯和地线芯间隙中设有半导电填充，在绞合后的动力线芯和地线芯外依次设有内护套和外护套。此电缆不但具有较强的耐电压冲击性，能经受变频式的脉冲电压，而且具有良好的稳定性，保证系统稳定运行。该电缆产品可广泛应用于港口、冶金、建筑等行业。
中冶有色为您提供最新的江苏无锡有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
