贵州贵阳有色金属冶金技术理论与应用

用弱碱从钼镍共生矿提取钼和镍盐的方法 773

 0

一种用弱碱和氧化剂对钼镍共生原矿直接浸出制备钼镍盐的工艺方法,将钼镍共生矿原矿经过破碎球磨、然后用弱碱和氧化剂浸出、过滤、蒸氨,溶液萃取制取钼酸铵,萃余溶液再经过蒸发浓缩等工序得到硫酸镍。原矿钼的品位4.0%～8.0%,镍的品位于为2.5%～4.0%,硫～23%。用本方法制备钼、镍的总回收率分别为80%、88%以上,设备简单,操作方便,不产生三废,经济效益好。

用稀酸从钼镍共生矿提取钼和镍盐的方法 641

 0

一种用稀酸和氧化剂对钼镍共生原矿直接浸出钼镍盐的工艺方法,将钼镍矿原矿经过破碎球磨、然后用稀酸和氧化剂浸出、过滤、滤液萃取和反萃取得到钼酸铵,萃余溶液再经过萃取和反萃取得到硫酸镍,残液经过蒸发浓缩得到副产品硫酸铁铵。原矿钼的品位4.0%～8.0%,镍的品位于为2.5%～4.0%,硫～23%。发明方法的钼镍的总回收率分别为90%、94%,设备简单,操作方便,不产生三废,经济效益好。

金属废液的处理方法以及回收金属的方法 753

 0

本发明涉及金属回收领域，具体涉及一种金属废液的处理方法以及回收金属的方法。该金属废液的处理方法包括以下步骤：将原料进行初步除钙、分离铜、深度除钙镁和分离锌的操作。该工艺能够将原有除杂液中各种金属离子形成不同的物质，进行二次回收和利用，节约资源，同时避免除杂液中的金属离子污染环境。

去除硅中杂质磷的方法 1262

 0

本发明一种去除硅中杂质磷的方法,属物理冶金提纯硅的技术领域,采用真空感应炉,在惰性气体氩气保护下,用具有强还原性的含钙合金或钙化合物作为脱磷剂,用钙的卤化物作助熔剂,在硅熔融态下进行脱磷反应。其操作步骤是:将工业硅料、脱磷剂、助熔剂按比例配好,混匀盛入坩埚内,将坩埚置于密闭的真空感应加热炉;抽出炉内空气,使加热炉保持微负压,停止抽真空,向加热炉内填充氩气,使炉内外气压一致;感应加热,当炉内温度达到1450℃-1600℃时,维持20-30min;脱磷结束后,缓慢自然冷却至室温;在稀盐酸下浸泡处理硅块2-4小时,去除杂质。经过脱磷处理后的硅块,磷含量小于2ppm,再进行去硼、去金属杂质处理,可作为太阳能电池的硅原料。

高效高浊度污水净化器 856

 0

一种高效高浊度污水净化器，其特征在于过滤区 (9)处设为倒锥形筒体(14)，排泥桶(17)的上部设为 大于桶口的排泥桶锥体(16)。 该装置将混合、反应、悬浮澄清、沉淀、过滤、清水 汇集及污泥浓缩为一体，是一种高效的高浊度污水净 化器。其具有占地面积小、操作简便、运行费用低、综 合技术性能均能达到理想效果的优点。尤其适合锅 炉麻石除尘器、煤矿矿井污水，铸造、陶瓷、造纸、冶 金、化工各行业以及水磨大理石、湿法除尘等废水的 应用。实现工业用水闭路循环，并能回收珍贵原料。

锑矿电氯化法制取锑白 903

 0

锑矿“电氯化法”制取锑白属于电化学冶金领域。本发明的特征是通过电氯化浸出、水解、脱氯等湿法过程,经济而有效地从锑矿制取GB4062—83零级或一级锑白。生产流程简短,对环境无污染,成本低,经济效益好,适用于含Sb>20%的锑矿或锑精矿。

电解用铅银钙稀土多元不溶性合金阳极 983

 0

利用金属钙和混合稀土金属对铅-银二元合金 阳极进行调质强化处理，可使铅-银二元合金阳极的 含银量降低80％，大幅度降低了合金阳极的生产成 本。该合金阳极具有优良的机械和抗腐蚀性能，能在 工业化电解锌的工艺条件下得到含铅低于0.005％ 的电解锌，并由于抗腐蚀性能提高3～7倍，延长了阳 极寿命使电锌的阳极单耗降至2公斤/吨锌左右。这种铅-银-钙-稀土多元合金阳极可用于湿法 电锌、湿法电铜等电冶金过程。

超声波辅助强化浸金方法 718

 0

本发明涉及湿法冶金技术领域，尤其是一种超声波辅助强化浸金方法，经过在加入浸金助剂，加入硫代硫酸盐之后，再采用超声波处理一定时间后，搅拌浸出处理，极大程度的提高了金浸出率，降低了金浸出剂消耗量，降低了成本。

基于硫酸法使硫酸锰溶液结晶的方法 1105

 0

本发明提供一种基于硫酸法使硫酸锰溶液结晶的方法，涉及湿法冶金技术领域。该一种基于硫酸法使硫酸锰溶液结晶的方法，包括硫酸法：所述硫酸法使硫酸锰溶液结晶方法操作步骤如下：步骤一、取硫酸锰溶液放入反应容器中，密封之后在常温下搅拌；步骤二、之后向反应容器中缓慢加入浓硫酸，待上清液无色透明时，停止加浓硫酸；步骤三、待反应容器中物质充分混合均匀后，使用压滤机压滤获得硫酸锰溶液。通过硫酸锰溶液中存在浓硫酸时，硫酸锰溶解度显著降低，从而使硫酸锰晶体从溶液中析出，提高硫酸锰结晶率。与现有硫酸锰结晶方法相比，此方法操作简便，对设备要求不高，后续压滤溶液可返回浸出，实现酸的循环利用。

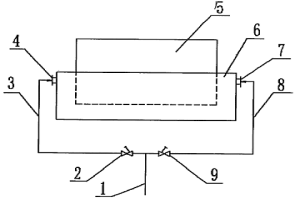

液固分离过滤机均布进料装置 811

 0

本实用新型公开了一种液固分离过滤机均布进料装置。它是将过滤机的进料总管敷设在过滤机半月槽正面的中部,使进料总管分别与两个阀连接,两个阀分别与两个进料分管连接,两个进料分管分别与两个进料口连接,形成并联的两端进料方式,半月槽的下面出口与分离装置连接。本实用新型结构简单,操作方便,能够保证两端均匀进料,实现物料在过滤机半月槽内均布,提高过滤效率,达到提高过滤机产能和降低滤饼含水(液)率的效果。本实用新型可在湿法冶金、化工、食品等行业应用。

电池级硫酸锰生产中结晶母液深度除钙镁的方法 1018

 0

本发明提供一种电池级硫酸锰生产中结晶母液深度除钙镁的方法，涉及湿法冶金领域。该电池级硫酸锰生产中结晶母液深度除钙镁的方法，包括以下步骤：S1：母液酸化；S2：常温下将S1中烧杯内溶液搅拌反应1～2h，获得酸化后母液；S3：溶液稀释；S4：调节溶液Ph:取S3稀释后的溶液1L，加中和剂调节溶液的pH至4.5～6.0，获得中和溶液；S5：将S4所得中和溶液升温至0～70℃，升温至设定值时停止；S6：氟化物除钙镁；S7：将S6中的混浊液保温反应2h，之后将混浊液过滤得到高纯电子级硫酸锰。在使用氟化物除钙、镁离子生产高纯电子级硫酸锰产品过程中，母液循环使用氟化物净化处理成为可能，使蒸法结晶率能在高位持续运行，大大提高生产效率。

降低硫酸锰合格液浊度的方法 898

 0

本发明提供一种降低硫酸锰合格液浊度的方法，涉及湿法冶金领域。该降低硫酸锰合格液浊度的方法，包括取硫酸锰合格液，常温下搅拌，加酸调pH值至4.0～4.5，待溶液充分搅拌均匀后，加入双氧水，反应时间15min，硫酸锰合格液浊度即可降至0.2NTU以下。通过在硫酸锰合格液中加入一定量硫酸，调节溶液pH值至4.0～4.5，加入还原剂双氧水，使硫酸锰合格液中高价锰氧化物在酸性条件下还原成二价锰离子，加入的硫酸被氧化还原反应所消耗，从而降低硫酸锰合格液的浊度且保持溶液pH值至5.0～5.5。

含铁钴锌废渣的综合回收锌方法 646

 0

本发明涉及湿法冶金技术领域，尤其是一种含铁钴锌废渣的综合回收锌方法，将含铁钴锌废渣采用氧化性酸制备成浆液后，过滤，滤液在磁场条件下电解，实现了铁、钴同时脱除，缩短了工艺流程，而且经过对磁场强度合理控制，降低了电解过程阴极泥中铁钴含量，降低了电解后液中锌含量，使得大量的锌进入到阴极泥，提高锌与铁、钴离子的分离率。

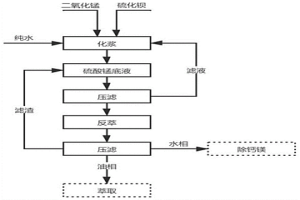

硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法 991

 0

本发明提供一种硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法，涉及湿法冶金领域。该硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法，包括以下步骤：S1：取锰离子浓度20～30g/L硫酸锰溶液作底液，放入烧杯中使用玻璃棒常温搅拌，得到硫酸锰溶液；S2：使用天平称取30‑60克二氧化锰与40‑120克硫化钡，称量好之后将二氧化锰和硫化钡均放入纯水中融化成就浆状，得到化浆液。通过氧化还原反应制得复合反萃剂对硫酸锰溶液萃取脱氟，包括等摩尔量二氧化锰和硫化钡在纯水中化浆，再将其加入到等摩尔量锰离子的硫酸锰溶液中充分反应，过滤湿料作反萃剂萃取脱氟，有机相中氟离子浓度从3.5～4g/L降至10mg/L以下。

减少硫代硫酸盐用量的浸金助剂及其应用 612

 0

本发明涉及湿法冶金技术领域，尤其是一种减少硫代硫酸盐用量的浸金助剂及其应用，由聚乙烯醇磷酸铵与硫酸锰、焦磷酸盐复合而成，有效解决了铜氨催化硫代硫酸盐浸金过程中浸出剂消耗量大的问题，取代了传统铜氨催化，降低了硫代硫酸盐消耗量，提高了金浸出率，降低了成本。

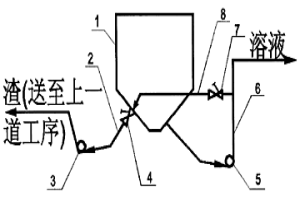

含有悬浮物溶液储槽的排渣装置 869

 0

本实用新型公开了一种含有固体悬浮物溶液储槽的排渣装置。它主要包括储槽,排渣管道和排渣泵,排液管道和排液泵,在液固分离后的含水溶液进入储槽后,溶液中的固体悬浮物不断地向储槽的锥型底部沉积,启动排渣泵,不断把沉积的固体物排出,排液泵通过排液管道把溶液排出。使排渣口保持通畅不堵塞。本实用新型解决了排渣口易堵塞、人工清理工作量大的问题,改善了工业卫生和环境条件。可广泛应用于湿法冶金、化工、食品等行业的生产过程。

基于乙醇法使硫酸锰溶液结晶的方法 642

 0

本发明提供一种基于乙醇法使硫酸锰溶液结晶的方法，涉及湿法冶金技术领域。该一种基于乙醇法使硫酸锰溶液结晶的方法，包括乙醇法：所述乙醇法使硫酸锰溶液结晶方法步骤如下：S1、选取定量的硫酸锰溶液放入反应容器中，常温下充分搅拌；S2、之后向反应容器中缓慢加入无水乙醇，待上清液无色透明时，停止加无水乙醇；S3、反应容器内充分混合均匀后，使用压滤机对其进行压滤，获得硫酸锰结晶体。过向硫酸锰溶液加入极性很弱的有机溶剂无水乙醇使固体硫酸锰从溶液中析出。与现有硫酸锰结晶方法相比，此方法操作简便，能量几乎无消耗，对设备要求不高，后续压滤溶液经蒸馏后可继续加入到硫酸锰溶液中，实现无水乙醇的循环利用。

高铁还原矿在电解锰生产过程中的应用方法 746

 0

本发明提供一种高铁还原矿在电解锰生产过程中的应用方法，涉及湿法冶金领域。该方法，包括取阳极液，计量加入还原矿；浸出终点pH控制在4.0～5.0；加入10％质量浓度的稀氨水调节溶液pH至6.4左右，再加入双氧水5～10ml，氧化除铁反应1小时；加入除重剂，将料浆过滤；加入硫酸铵；计量加入浓硫酸；加入中和剂调节溶液pH至2.0～3.0；先加入中和剂调节溶液pH等步骤。通过减轻溶液除重压力，改善料浆过滤性能，使得其总锰浸出率≧95％，料浆过滤性能优异，溶液除重压力小，针对各种高铁还原矿应用于电解锰生产具有普遍的适用性，能显著降低电解锰的生产成本，提高经济效益，具有很高应用价值和广阔的发展前景。

锌浸出液净化除钴方法 872

 0

本发明涉及湿法冶金技术领域，尤其是一种锌浸出液净化除钴方法，经过将锌浸出液采用在磁场条件下直接电解处理，并对磁场强度作出准确的控制，使得维持在7‑9A/m之间，极大程度的降低了电解后液中的钴含量，提高了钴的脱除率，实现了电解后液的循环使用能力，降低了锌浸出液除钴难度。

浸锌渣浸出铅、银废渣回收铜方法 1091

 0

本发明涉及湿法冶金技术领域，尤其是一种浸锌渣浸出铅、银废渣回收铜方法，经过在将浸锌渣中的铅、银浸出处理之后，再将浸出得到的废渣作为原料来回收铜，并经过将该废渣浆化处理，浆液硫化处理，磁场环境捕收剂溶液捕收处理，使得对铜的回收率大幅度的提高，降低了浸锌渣浸出铅、银之后废渣中的铜资源损失，而且工艺流程较短。

水浴控温的实验室浸出柱 1133

 0

本发明提供一种水浴控温的实验室浸出柱，包括浸出柱柱体和水浴系统，水浴系统中的水浴装置贴合固定于浸出柱柱体的外壁上，浸出柱柱体的上下两端通过设置于浸出柱柱体外部的回流管路相连通，回流管路上还设置有循环泵和浸出剂添加及加热装置。通过增加温度和压力的调节和控制系统，改善传统浸出柱浸出效率较低，可控浸出条件较少、浸出自动化程度较低等问题。属于矿物湿法冶金领域。

高含氯的锌锰铜钴物料综合处理回收方法 992

 0

本发明涉及湿法冶金技术领域，尤其是一种高含氯的锌锰铜钴物料综合处理回收方法，经过对浸出液依次采用氯化亚铜沉淀脱氯、胺类萃取剂萃取除氯，得有机相和萃余液等二次脱氯处理，有利于铜、锌、钴、锰分离，且能够获得氯化钠结晶产品，避免了氯离子排放危害，降低了环保治理成本，实现了低成本、高效率、低污染的综合回收高含氯的锌锰铜钴物料中的锌、锰、铜、钴、氯等有价成分。

两步氧化酸浸处理铜镉渣回收有价金属方法 775

 0

本发明涉及湿法冶金技术领域，尤其是一种两步氧化酸浸处理铜镉渣回收有价金属方法，利用常温常压下两次氧化‑酸浸工艺，使得铜镉渣中Cu、Zn、Cd、Ni、Co浸出到浸出液中的浸出率均达到了98％以上，降低了传统工艺能耗高，成本大的缺陷，有助于实现产业化推广，且利用活性炭对除镍钴滤液吸附处理，降低残留在除镍钴滤液中有机成分，再利用锌粉置换镉，使得海绵镉的品质得到了提升，且经碱熔铸锭工艺后，所得镉锭中镉的质量百分数达到了99.81％以上，极大程度提高了镉锭的品质，提高了产品附加值。

浸锌渣综合处理方法 1002

 0

本发明涉及湿法冶金技术领域，尤其是一种浸锌渣湿法浸出铅、银方法，经过将浸锌渣采用氯化钙溶液与双氧水的混合液进行浸出处理，并对浸出过程的液固比、氯化钙浓度以及双氧水加入量的控制，结合浸出温度、浸出时间的控制，极大程度的提高铅、银浸出率，使得大量的铅、银进入到浸出液中，保证了后续置换回收铅、银过程的回收率较高。

利用铜镉渣电解生产锌合金的方法 860

 0

本发明涉及湿法冶金技术领域，尤其是一种利用铜镉渣电解生产锌合金的方法，经湿法冶金工艺，利用电解，使得大量的金属离子得到析出形成合金，实现利用工业废渣来直接生产锌合金的目的，避免了采用锌锭作为原料生产，导致锌锭原料成本较高的缺陷；同时，利用电解除铁液方式制备锌合金，降低了对金属元素的烧损量，降低了成本。

电解金属锰用阳极及其制备方法 1070

 0

本发明提供一种电解金属锰用阳极制备方法，包括：将金属Pb、Sn、Sb和Ag按预定比例加入到坩埚电阻炉中加热到600‑700℃进行熔炼；在脉冲电流和静磁场作用下，打开冷却装置，模具温度从600℃降温到100℃，降温时间为6小时，熔体凝固成型；对轧辊进行预热，对凝固成型的金属进行轧制处理，获得均质细晶金属板材；将细晶金属板材进行冲孔处理获得电解金属锰用阳极。本发明通过连铸连轧工艺、电流、外加磁场处理，本发明提高了电解锰用阳极材料的耐腐蚀性能、机械强度、电催化活性和使用寿命，大幅度降低了湿法冶金过程中的材料成本、槽电压及能耗，获得了组织均匀和晶粒细小的薄板，满足湿法冶金领域电解金属锰的技术要求。

含有悬浮物溶液储槽的排渣方法及装置 622

 0

本发明公开了一种含有固体悬浮物溶液储槽的排渣方法与装置。它主要包括储槽,排渣管道和排渣泵,排液管道和排液泵,在液固分离后的含水溶液进入储槽后,溶液中的固体悬浮物不断地向储槽的锥型底部沉积,启动排渣泵,不断把沉积的固体物排出。排液泵通过排液管道把溶液排出。本发明解决了排渣口易堵塞、人工清理工作量大的问题,改善了工业卫生和环境条件。本发明可广泛应用于湿法冶金、化工、食品等行业的生产过程。

液固分离过滤机均布进料方法及其装置 639

 0

本发明公开了一种液固分离过滤机均布进料方法及其装置。它是将过滤机的进料总管敷设在过滤机半月槽正面的中部,料液从进料总管经过两个阀进行分配后,同时进入两个进料分管,从进料分管进入半月槽两端的进料口,由两端的进料口进入半月槽,在半月槽内均布后进入分离装置。本发明结构简单,操作方便,能够保证两端均匀进料,实现物料在过滤机半月槽内均布,提高过滤效率,达到提高过滤机产能和降低滤饼含水(液)率的效果。本实用新型可在湿法冶金、化工、食品等行业应用。

全湿法碱性体系下处理中低品位铝土矿的新工艺 674

 0

本发明公开一种全湿法碱性体系下处理中低品位铝土矿的新工艺，其特征在于：包括以下步骤：（1）拜耳法处理：将研磨后的中低品位铝土矿添加氧化钙（添加量为铝土矿重量的5-12%）进行溶出，溶出矿浆经稀释、固液分离后得到粗液与稠浓赤泥浆液；粗液经叶滤、晶种分解、焙烧后得到冶金级氧化铝，晶种分解后得到的母液经蒸发后用于赤泥回收碱的工段，蒸发过程析出的碳酸钠晶体用于赤泥回收铝的工段；（2）赤泥回收碱：将步骤（1）得到的稠浓赤泥浆液与氧化钙进行配料，用蒸发母液进行处理，固液分离后得到滤液与低碱滤渣，滤液调配后返回到拜耳法溶出工段；（3）赤泥回收铝：将步骤（2）得到的低碱滤渣用碳酸钠溶液进行处理，固液分离后得到赤泥终渣与铝酸钠溶液，铝酸钠溶液返回到拜耳法流程中。

浸锌渣湿法浸出铅、银方法 779

 0

本发明涉及湿法冶金技术领域，尤其是一种浸锌渣湿法浸出铅、银方法，经过将浸锌渣采用氯化钙溶液与双氧水的混合液进行浸出处理，并对浸出过程的液固比、氯化钙浓度以及双氧水加入量的控制，结合浸出温度、浸出时间的控制，极大程度的提高铅、银浸出率，使得大量的铅、银进入到浸出液中，保证了后续置换回收铅、银过程的回收率较高。
