本实用新型公开了一种工业垃圾焚烧炉排装置,包括焚烧炉,所述焚烧炉内壁设置有炉排,所述炉排设置为折线型,所述炉排顶部外壁开设有透孔,所述炉排底部外壁固定连接有多个第一弹簧,所述第一弹簧底部固定连接有第一转动板和第二转动板。本实用新型通过设置炉排设置为折线型,可以提高垃圾焚烧面积,提高燃烧充分性,通过设置炉排底部和第一转动板和第二转动板之间由第一弹簧连接,从而使炉排具有纵向弹动的能力,通过设置第一转动板和第二转动板转动连接,通过设置电机利用转动轴外壁由连接杆连接的敲击球敲击第一转动板和第二转动板底部的接触条,使第一转动板和第二转动板及其顶部的炉排产生规律性纵向弹动,使垃圾均匀焚烧。
本实用新型提供一种带有破碎功能的炉排出渣机,包括壳体,所述壳体上方连通有落渣井,所述壳体中对称安装有一对耐磨破碎机构,所述耐磨破碎机构安装在落渣井下方,所述耐磨破碎机构通过壳体连接板安装在壳体上,所述耐磨破碎机构包括“J”形破碎挡板,所述破碎挡板的一侧设置有多个破碎角,所述破碎挡板的另一侧设置有减震弹性机构与壳体连接板连接。通过本实用新型,以解决现有技术存在的灰渣体积过大,灰渣内部难以彻底冷却以及造成出渣机内部堵塞,灰渣难以推出的问题。
本发明涉及余热利用技术领域,具体涉及一种回转窑余热烟气利用装置及其使用方法;回转窑余热烟气利用装置包括集烟腔,集烟腔内腔壁左端固定连接有隔板,隔板连通有导热管,导热管右端连通有出气管,出气管右端连通有集烟腔和第二抽风机,集烟腔左端下侧中部通过第三连通管连通有过滤箱,过滤箱左端中部通过第一连通管连通有第一风机,第一风机进风端连通有第二连通管,第二连通管左端面固定连接有限位圈,限位圈左端面固定连接有固定盘,固定盘左端连通有进气管,过滤箱内腔壁后端面中部通过滑槽滑动连接有凹型板;本发明能够有效地解决现有技术中不便对烟气余热的利用程度进行控制、烟气排出时较为污染环境、烟气进入导热管不够均匀的问题。

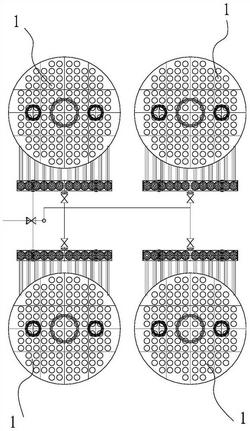

本发明涉及过滤器技术领域,尤其涉及一种用于钒钛磁铁矿预还原回转窑的高温尾气过滤器,过滤单元包括进气室、过滤室和净化室,进气室与回转窑联通,净化室与锅炉结构联通,过滤室对流经的高温气体进行过滤;过滤室中高温金属纤维滤袋底部通过下花板固定,高温金属纤维滤袋顶部通过上花板封堵固定,通过高温金属纤维滤袋的气体自上花板流入净化室内。本发明中,将来自回转窑的高温尾气直接过滤后送入余热利用锅炉进行换热,有效的提高了能源的利用效率和经济效益,通过高温金属纤维滤袋的设置避免了在高温下所发生的损坏,保证了高温气体直接过滤的有效实施,多个筒体并行的工作方式也提高了过滤器结构的刚性,解决了材料因受热而强度降低的问题。
本实用新型公开了一种回转窑窑尾档板,包括窑尾护板本体,窑尾护板本体包括连接部、浇注料挡板部和盲板挡板部,所述窑尾护板本体为高温氧化铝陶瓷材质;所述连接部上设有若干连接孔。本实用新型还公开了一种回转窑窑尾档板连接结构。本实用新型中采用高温氧化铝陶瓷材质,在高温条件下能够抵抗酸、盐的侵蚀;且具有足够高的强度。
本实用新型提供了一种新型回转窑窑头罩,其避免窑头区域的漏风,便于拆卸与维修,且进料装置无需采用水夹套,不会产生返料现象。回转窑筒体的轴向端部中心设置有前凸接入套筒,前凸接入套筒的外环周内端焊接有第一连接法兰,前凸接入套筒的外端套装有第二连接法兰,所述第一连接法兰和第二连接法兰之间设置有柔性套筒结构,所述柔性套筒结构覆盖第一连接法兰、第二连接法兰所对应的前凸接入套筒的外环面布置,所述第二连接法兰的外端环面上设置有外凸的密封内凹环槽,其还包括有密封挡圈,所述密封挡圈的朝向所述内凹环槽的部分设置有密封凸起环,所述密封内凹环槽内设置有石墨摩擦片,装配状态下密封凸起环间隙配合嵌装于所述密封内凹环槽内。
本实用新型公开了一种具有往复结构的滚筒筛,属于滚筒筛体技术领域,本实用新型包括固定座,所述固定座边部固定安装有往复定位组件,所述往复定位组件包括滚筒筛体、固定架、滑架、连接架和固定杆,所述固定座顶端一边部转动连接有滚筒筛体,所述固定座顶端另一边部固定安装有固定架,所述固定架内侧滑动连接有滑架,所述滑架顶端转动连接有连接架,所述滚筒筛体外侧边部对称固定安装有固定杆,所述滚筒筛体顶端固定安装有定位出料组件,本实用新型通过往复定位组件,便于工作人员对滑架位置进行移动,从而便于工作人员对滚筒筛体进行往复摆动处理,进而便于工作人员对滚筒筛体内侧的物料进行充分筛选,降低了工作人员筛选材料的难度。

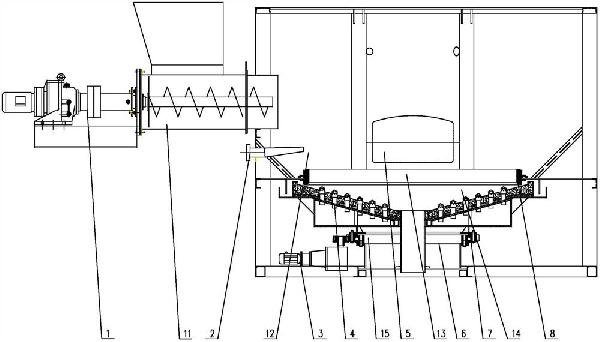

本实用新型提供旋转炉排,包括给料装置,给料装置右侧连接有进料管道,进料管道右侧连接有锅炉本体,锅炉本体侧壁设有布料风管,布料风管位于进料管道下方,锅炉本体后端侧壁设有进沙管,锅炉本体正中间设有炉门,炉门下方设有炉膛,炉膛下方设有旋转炉排,旋转炉排下方设有炉篦,炉篦下方设有炉篦支承座,炉篦支承座中间穿设有落灰管,落灰管外侧包设有转动装置,转动装置左侧设有电动机;本实用新型通过旋转均匀布料能够适用低氮燃烧技术,炉膛密封设计,锅炉不漏风,提高了燃烧效率;炉排驱动装置简单,故障率低。
本实用新型涉及输送机技术领域,公开了炉排漏渣输送机,解决了炉排漏渣输送机在炉渣输送时不够稳定,影响输送效果的问题,包括机头部件、机尾部件与中间节,机头部件、机尾部件分别位于中间节的两端,且其均向外端倾斜设置;中间节的两端分别设置有第一进料管接口与第二进料管接口,且中间节的中部设置有自动给水系统与第二检查孔;中间节的内部设置有刮板链条,刮板链条的两端分别安装在机头部件、机尾部件中。由刮板链条运动方向的压力以及在不断给料时下部物料对上部物料的推移力,使物料无论在水平输送、倾斜输送和垂直输送时都能形成连续的料流向前移动,从而提高了输送效果。
本实用新型公开了风选破碎机,包括相连通设置的分选箱体和破碎箱体,分选箱体的一端设有进料口,分选箱体的另一端设有引风机,破碎箱体的下部设有纵向设置的半圆形筛网,筛网上方设有破碎轴,破碎轴的两端可旋转连接于破碎箱体,筛网设有供破碎后的物质通过的落料孔,破碎箱体的底部设有锥形接料斗,接料斗设有排出口,分选箱体与破碎箱体之间设有缓冲箱体,缓冲箱体一侧设有活动侧板,缓冲箱体未被分选箱体覆盖的部分设有盖板,分选箱体的两侧分别铰接有两个分选箱检查门。本实用新型集分选与破碎于一体,占地面积小,各箱体设有多个检查口,结构设计合理,方便检修和清理。
本实用新型涉及一种PBT废料回收破碎机,包括破碎机本体,所述破碎机本体的内部固定连接有进料斗,所述破碎机本体的内部固定连接有出料管,所述出料管的内部设置有电磁阀,所述破碎机本体的内部设置有破碎筛分结构;所述破碎筛分结构包括破碎电机、破碎辊、齿轮、导料板、筛分电机、转杆、半圆块、弹簧、筛盘、出料口和出料台。该PBT废料回收破碎机,通过设置破碎电机、破碎辊和齿轮,方便对PBT废料进行破碎,通过设置筛分电机、转杆、半圆块、弹簧、筛盘、出料口和出料台,方便对破碎后的PBT废料进行筛分,避免破碎后规格合格可回收的PBT废料和规格不合格不可回收的PBT废料混合在一起,不需要后续筛分工序,减少回收步骤,提高工作效率。
本实用新型提供一种污泥处理用压块多级破碎机构,包括筛分机构、一级破碎机构,所述破碎罩固定连接在破碎箱体的顶端面位置,解决现有的污泥压块破碎时单一的破碎操作并不能将压块进行充分的破碎,很容易因破碎不彻底而导致后期使用效果差乃至无法使用的问题,由于设置筛分机构,其中设置的筛分电机可通过筛分驱动齿轮与筛分从动齿轮之间的啮合传统以带动筛分半齿轮驱动筛分齿圈以带动两侧的筛分导向柱在筛分限位块的内部做往复直线运动,当筛分导向柱做往复直线运动时则会带动上方所固定连接的筛分盘做同步的往复直线运动以达到将内部的破碎后的压块进行振动筛分的作用,可快捷的将大颗粒物进行区分以达到更加实用的目的。
本实用新型公开了一种垃圾焚烧炉用烟气降温装置,包括桶体,所述桶体底部外壁插接有进水管,且桶体顶部外壁插接有出水管,所述桶体的顶部内壁和底部内壁设有同一个冷却桶,且桶体的底部外壁插接有进气管,进气管的顶部延伸至冷却桶内部的底部,所述冷却桶的圆周内壁设有均匀分布的锥形板。本实用新型通过进水管将冷却水注入桶体内,通过进气管将烟气注入冷却桶内,烟气从第一穿孔穿过锥形板溢至冷却桶的顶部并经延伸管排出,烟气与锥形板接触并通过导热板将烟气中的热量传导至冷却水中实现降温,同时第一驱动电机带动转轴和活动板转动,活动板转动过程中对第一穿孔进行间隔遮挡,使得烟气与锥形板充分接触,提高导热效果。
本实用新型涉及一种蓄热式焚烧炉用钢结构基础,它包括底部连接钢板,在所述底部连接钢板上部固定设有钢结构立柱,在所述钢结构立柱上部固定设有钢结构横梁,所述钢结构横梁的上端面齐平,同一直线上设置多个钢结构立柱,在同一直线上相邻钢结构立柱之间设置一根钢结构横梁,所述连接钢板的长度和宽度都大于钢结构立柱底面的长度和宽度。本实用新型使焚烧炉底部排污更通畅,方便检查箱体底部,更容易检维修。

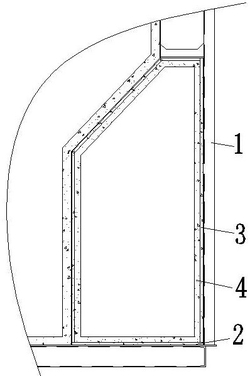

本实用新型涉及一种蓄热式焚烧炉箱体耐腐结构,它包括碳钢本体,在所述碳钢本体内底部贴敷玻璃钢防腐层,在所述碳钢本体内壁焊接设有龟甲网层,在所述龟甲网层内侧及玻璃钢防腐层上设置耐酸胶泥防腐层,所述耐酸胶泥防腐层后部嵌入龟甲网层内,所述耐酸胶泥防腐层的厚度大于龟甲网层的厚度。本实用新型既可耐腐蚀,成本又低廉,使用寿命长。
本实用新型是一种处理含盐废水用底烧式焚烧炉,其结构是焚烧炉本体侧底部设含盐废水喷入口,含盐废水喷入口上方设点火燃烧机,焚烧炉本体顶部出烟口通过出烟管连接膜壁式余热锅炉顶部入口,焚烧炉本体底部出渣口连接水冷螺旋式出渣机进口,焚烧炉本体与含盐废水喷入口相对的侧面设有清焦燃烧机。本实用新型的优点:含盐废水从炉底部侧向喷入,由点火燃烧机焚烧,烟气从炉顶出烟管出来接到膜壁式余热锅炉内,可减少烟道的堵塞几率,且热效率高,底部高温辐射区可对熔盐形成有效热传递,底烧式产生熔融盐,在高温热辐射区域盐渣流动性好,然后经过水冷螺旋式出渣机冷却,破碎排渣,可无故障运行,有效解决底部堵塞,降低使用能耗。
本实用新型提供了一种有机硅焚烧炉的余热收集装置,包括基层底板,基层底板上表面安装有余热收集箱体,余热收集箱体外壁一侧设置有矩形过滤管道,矩形过滤管道内壁一端上表面和下表面对称固定有卡槽,每个卡槽内设置有过滤网板,矩形过滤管道内壁另一端设置有涡轮装置,余热收集箱体内壁下表面设置有蓄热箱,蓄热箱外壁一侧与第一气体运输管道相互连接,第一气体运输管道远离蓄热箱外壁一端与矩形过滤管道相互连接,蓄热箱上表面设置有传热板,传热板上表面设置有蓄水箱,蓄热箱外壁另一侧与排气管道相互连接,通过余热收集装置,实现了对气体热量的存储应用的同时进行过滤处理,不仅可以让能源得到节约,也避免对环境造成了污染。
本实用新型涉及高盐废水加工技术领域,且公开了一种高盐废水焚烧炉用间接式水冷系统,包括炉体,所述炉体上端面中部固定连接有进水管,所述炉体的外表面固定连接有排料管,所述排料管的外侧一端螺纹连接有密封盖,所述炉体的外表面固定连接有下回流管,所述下回流管的顶端固定连接有循环冷却泵,所述循环冷却泵的上端面固定连接有外接管,所述外接管的顶端固定连接有回流泵,所述回流泵的上端面固定连接有上回流管,所述炉体的上端面外侧固定连接有定环,所述定环的上端面固定连接有冷却液管。该高盐废水焚烧炉用间接式水冷系统,通过冷却液管可向定环的内部注入冷却液,且冷却液可沿炉体内部全方位均匀向下流淌,以便提高对炉体的冷却效果。
本实用新型公开了一种蓄热式焚烧炉用气体切换阀门,包括焚烧炉,所述焚烧炉的下端固定连接有阀体,所述焚烧炉的下端固定连接有支撑座,所述支撑座外表面固定连接有若干连接板,所述连接板上固定连接有支撑架,所述支撑架的上表面固定连接有安装板,所述安装板的上表面固定连接有行程气缸,所述行程气缸的输出端固定连接有连杆,所述支撑座内侧两端均固定连接有固定环。本实用新型通过在连杆上安装隔板和弹簧,通过行程气缸推动连杆移动,从而带动隔板移动,通过隔板带动弹簧移动,从而达到一个推拉阀控制两个排气孔的效果,大大节省了使用成本。
本实用新型提出一种硫磺回收尾气焚烧炉用锚固砖,砖本体的两端部设有吊挂端头,吊挂端头之间的砖本体上设有凹槽和锚固齿,凹槽与锚固齿间隔设置;锚固齿包括锚固齿本体和齿边,齿边设置在锚固齿本体与凹槽之间,锚固齿本体的高度与凹槽的高度相同,所述齿边包括两条第一齿边和两条第二齿边,第一齿边和第二齿边间隔设置且相连,第一齿边与水平的夹角为28°,第二齿边与水平的夹角为33°。本方案的锚固砖结构简单,使用方便,能够有效提高生产效率,同时能最大限度提高整个炉顶浇注料的结构强度,延长浇注料衬里的使用寿命。
本实用新型公开了一种电解质锂盐危废回转窑焚烧炉,包括底座,底座上设置有窑体,窑体的一端为窑头仓,另一端为窑尾仓,窑尾仓处连通有二燃室,窑头仓外竖直连通有预燃室,预燃室外设置有筛分室,筛分室包括壳体,壳体的上端设置有进料口,壳体内的底部设置有废液槽,壳体内设置有托料板,托料板上开设有若干漏水孔,托料板的上方设置有螺旋输送机,壳体与预燃室之间设置有出料管,预燃室内有雾化装置,废液槽与雾化装置之间通过高压泵连通。本实用新型中采用托料板对废固和废液进行筛分,并分别输送到预燃室中进出初步燃烧,随后进入窑体再次燃烧,燃烧时的烟气进入二燃室中燃烧;废固和废液能够同时处理,减少了设备投入,节约了成本。
本实用新型公开了一种RTO蓄热式焚烧炉安全监控装置,所述监控装置包括RTO炉和监控本体,所述RTO炉的一端连接过滤装置,所述过滤装置的另一端设置有进气口,所述RTO炉的另一端设置有出气口,所述监控本体包括温度检测装置和压力检测装置,所述温度检测装置和所述压力检测装置设置在出进气口端的进气管和出气管上,本发明中的监控装置,用于对RTO炉的全面监测,保证了RTO炉操作人员在操作过程中的操作安全性,便于对RTO炉整体运行参数进行掌控。
本实用新型公开了一种焚烧炉与余热锅炉的连接装置,包括船型斗,船型斗顶面设有烟气入口和烟气出口,船型斗包括布置在船型斗底部的排灰斗,排灰斗沿气流方向布置有两个以上且上部连通,排灰斗底部设有排灰口,排灰口处设有卸灰阀,船型斗下方设有集料仓,排灰口与集料仓连通,集料仓内设有水平螺旋输送轴,水平螺旋输送轴一端设有驱动电机,集料仓远离启动电机的一端设有出灰门。本实用新型中船型斗作为连接焚烧炉与余热锅炉的烟气通道,烟气中的粉尘沉降后可以从排灰口排出,该装置不易发生堵塞。

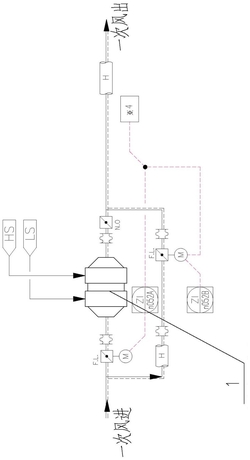

本实用新型涉及垃圾焚烧锅炉技术领域,具体为一种垃圾焚烧炉预热一次风组合系统,其能够确保一次风温度满足要求,提高锅炉运行稳定性,其包括蒸汽空气预热器,所述蒸汽空气预热器的入口处通入一次风,其特征在于,所述蒸汽空气预热器的出口连接直接式空气预热器的第一入风口和直接式空气预热器风机的入口,所述直接式空气预热器风机的出口连接所述直接式空气预热器的第二入风口,所述直接式空气预热器的进气口处安装有燃烧器,所述燃烧器内通入天然气或柴油,所述直接式空气预热器的出风口作为一次风的出风口。
本申请涉及阻火器的领域,具体公开了一种应用于RTO焚烧炉的阻爆燃阻火器,包括两个相对设置的壳体,其中一个壳体的一端设置有第一法兰,另一个壳体的一端设置有第二法兰,第一法兰上设置有连接部,第二法兰上设置有配合部,连接部与配合部相适配插合。本申请可提高对阻爆燃阻火器的拆卸效率。
本实用新型公开了一种垃圾焚烧炉用渣料清理排料机构,包括焚烧炉主体、放置架、下料口和驱动电机,所述焚烧炉主体的内部镶嵌有放置架,且放置架的下方设置有下料口,并且下料口的内部设置有安装轴,所述安装轴的表面镶嵌有连接板,且连接板的右侧设置有活动板,并且活动板的后侧粘接有第一复位弹簧,所述下料口的下方设置有排料板,且排料板的左下方镶嵌有连接轴,并且排料板的右侧焊接有第二复位弹簧。该垃圾焚烧炉用渣料清理排料机构设置有连接板和固定盘,通过连接板和凸块的配合可对下料口内的渣料进行搅动,避免渣料在下料口处发生堵塞,同时固定盘在转动时可带动排料板进行振动,使其表面的渣料能顺利的排出,增加装置的实用性。
本实用新型公开了一种热力焚烧炉用废气分级过滤装置,包括排气筒,所述排气筒的一侧固定连接有排气道,所述排气筒的上端开设有通风孔,所述排气筒远离通风孔的一端侧面转动连接有盖板,所述排气筒内靠近通风孔的一端固定连接有分级过滤机构,所述排气筒靠近分级过滤机构的一端固定连接有灰尘过滤机构,所述排气筒内底端固定连接有集灰槽,所述排气筒外固定连接有若干动力箱。本实用新型通过在排气筒内安装过滤网,使过滤网通过弹簧与挡板连接,并通过凸轮挤压过滤网,使过滤网高速振动,将废气中的灰尘抖落至集灰槽内,方便清理。
本实用新型公开了一种高温热解焚烧炉尾气电除尘装置,包括第一除尘箱和第二除尘箱,所述第二除尘箱放置在第一除尘箱的一侧,所述第一除尘箱的一侧开设有进风口,所述进风口内固定连接有进风扇,所述第一除尘箱的内壁对称开设有两个滑槽,所述滑槽内滑动连接有固定杆,所述固定杆的外部套设有弹簧,两个所述弹簧相对的一端固定安装有阴极板,所述阴极板的底部固定连接有阻隔板。本实用新型涉及尾气除尘技术领域,实现对尾气电除尘的二次吸附,使排放出的尾气不会对空气造成污染,同时实现了阴极板的自动清洁,无需人员手动清除阴极板上吸附的灰尘,并且保证了阴极板的吸附效率。
