熔池熔炼冶金炉 1073

 0

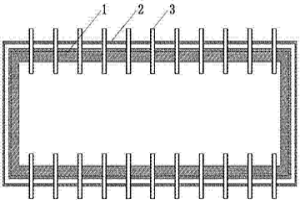

本实用新型公开了一种熔池熔炼冶金炉，包括熔池和置于熔池外壁的铜水套，还包括烧嘴眼和富氧风眼，所述烧嘴眼与富氧风眼相间排列于熔池两侧壁；所述烧嘴眼依次穿过铜水套、熔池壁与熔池内空间联通；所述富氧风眼依次穿过铜水套、熔池壁与熔池内空间联通。本实用新型整个熔池体上下受热均匀，熔池体的使用寿命长。烘炉完成后，将烧嘴取出，更换富氧风口喷嘴，迅速过渡到熔池熔炼冶金工序，烧嘴可以重复使用，使用成本低，操作简单、烘炉效果好，生产效率高，使用方便。

熔炼冶金炉熔炼区与放渣区的隔墙 802

 0

本实用新型公开了一种熔炼冶金炉熔炼区与放渣区的隔墙，包括熔炼区壁、放渣区壁和置于熔炼区壁与放渣区壁之间的铜水套层，放渣区壁顶面高于熔炼区熔池熔液液面200～500mm；铜水套层对应放渣区壁顶面的铜水套设有向放渣区壁顶面延伸且紧密接触放渣区壁顶面的凸起。本实用新型由于放渣区壁顶面高于熔炼区熔池熔液液面200～500mm，铜水套层对应放渣区壁顶面的铜水套设有向放渣区壁顶面延伸且紧密接触放渣区壁顶面的凸起。放渣区壁的墙体越矮其稳定性越好，同时铜水套的凸起压紧放渣区壁顶面，使放渣区壁更稳固，放渣区壁不易坍塌，维修费用低，节约了资源。其次铜水套的凸起，增加了散热面积，冷却散热效果更好。
