本实用新型属于真空冶金设备领域,尤其涉及一种磁力耦合式闪频观察窗。其结构简单有效、工作效率高且密封安全可靠。包括具有内腔的底座、设置于底座上的上盖、设置于底座内腔中的旋转圆盘;所述上盖设置有观察窗玻璃。所述旋转圆盘与连接轴相连,该连接轴穿出上盖外,穿出的一端通过磁力耦合联轴器与电机的电机轴相连;所述底座通过连接筒与真空室相连;所述磁力耦合联轴器包括内转子、隔离套及定子;所述定子与电机轴相连,所述内转子与所述连接轴相连,所述隔离套设置于定子与内转子之间,且隔离套与所述上盖相连。
凝壳炉双室U型炉体系统属于真空冶金设备技术领域,尤其涉及一种凝壳炉双室U型炉体系统。本发明提供一种结构安全可靠稳定、可提高浇注高度的凝壳炉双室U型炉体系统。本发明包括上炉体和下炉体,上炉体下端与下炉体上端把接,上炉体上端设置有电极室;其结构要点所述上炉体前端设置有上炉门和上炉门传动机构,下炉体前端设置有下炉门和下炉门传动机构,下炉体后下端设置有后炉门;所述上炉体采用双层水冷U型结构,并与下炉体把接;下炉体采用局部水冷U型结构,并与大地固定;所述电极室和上炉体把接,所述后炉门铰接在下炉体上。
本实用新型属于真空冶金设备领域,尤其涉及一种连续式冷坩埚感应雾化制备钛粉设备,包括炉体(1)、高压进气管(11)、雾化仓(12)及真空系统(3);炉体(1)包括合金加料机构(4)、安全阀(5)、红外测温机构(6)、重力料爪加料机构(7)、螺旋送料机构(8)、爆破排放装置(10)、熔炼电极(20)、底注电极(21)、水冷坩埚系统(13)、熔炼感应线圈(14)、底注感应线圈(15)及环孔形喷盘(18);重力料爪加料机构(7)的加料腔上横向设有气动插板阀(22)。本实用新型可连续生产,出粉率高氧含量低,粉末成分和粒径可控,设备结构简单,加工制造与维护成本低,安装方便,节能环保,安全性好。
本实用新型属真空冶金设备领域,尤其涉及一种真空感应炉用带吹扫可调节红外测温装置,它包括红外测温仪(1)、测温仪接座(2)、石英玻璃(3)、吹扫器(5)、球铰链(9)、球形密封件(10)、接座(11)及压盖(8);红外测温仪(1)测量端口与测温仪接座(2)固定相接;石英玻璃(3)固定设于测温仪接座(2)之上;吹扫器(5)的吹扫端口与测温仪接座(2)固定相接;吹扫器(5)的测温端口接球铰链(9)的工作端口;球形密封件(10)位于球铰链(9)外壁与接座(11)之间,并由压盖(8)压紧。本实用新型可及时清洁,并可调整测温装置的测量位置,可实现对熔体及坩埚等不同位置的温度测量,测量精度高,使用成本低。
本发明属于真空冶金设备领域,尤其涉及一种可变夹持范围带触底保护气动加料机构,它包括筒体(1)、传动机构(2)及气动夹持机构(3);气动夹持机构(3)的下部工作端垂直伸入筒体(1)内;气动夹持机构(3)的上部与传动机构(2)固定相接;气动夹持机构(3)包括外套管(12)、气缸(14)、拉杆(15)、锥形块(16)及夹件;气缸(14)固定设于传动机构(2)的顶端;气缸(14)通过拉杆(15)与锥形块(16)固定相接;夹件套装于锥形块(16)之上;外套管(12)固定套于拉杆(15)的外部。本发明加工制造与维护成本低,安装方便,可在真空环境下实现棒料添加且夹持力及夹持范围均可变。
本发明属于真空冶金设备领域,尤其涉及一种磁力耦合式闪频观察窗。其结构简单有效、工作效率高且密封安全可靠。包括具有内腔的底座、底座的上盖、设置于底座内腔中的旋转圆盘;所述上盖设置有观察窗玻璃;所述旋转圆盘与连接轴相连,该连接轴穿出上盖外,穿出的一端通过磁力耦合联轴器与电机的电机轴相连;所述底座通过连接筒与真空室相连。
本实用新型属真空冶金设备领域,尤其涉及一种大型真空感应炉专用复合式隔离阀,它包括阀体(1);在所述阀体(1)内设有两条平行轨道(3)及阀板(2);所述平行轨道(3)的一端与阀体(1)内壁铰接,其另一端与设于阀体(1)外的提升机构(11)工作端相接;所述阀板(2)与平行轨道(3)滑动配接;所述阀板(2)的一端经推拉传动机构(4)与推拉动力机构(6)的动力输出端相接;在所述阀体(1)内,于阀板(2)前端处固定设有机械限位组件(12);所述推拉传动机构(4)采用链式结构;推拉动力机构(6)的输出动力经推拉传动机构(4)传至阀板(2)。本实用新型结构简单,密封性能好,使用寿命长,安全可靠。
本发明公开了一种镍基高温合金的纯净化冶炼工艺,属于真空冶金技术领域。该工艺采用尖晶石坩埚,对镍基高温合金进行纯净化冶炼,冶炼过程包括慢速熔化期、超高温精炼期、冷冻期、终脱氧期和浇注期,经纯净化冶炼后使合金的O、N含量降低到8ppm以下。本发明工艺适用于需要降低O、N含量的镍基高温合金纯净化冶炼需要。
真空自耗电极电弧凝壳炉属于真空冶金设备技术领域,尤其涉及一种真空自耗电极电弧凝壳炉。本发明提供一种使用方便、工作可靠稳定的真空自耗电极电弧凝壳炉。本发明包括炉体系统、电极传动系统、坩埚翻转系统、离心系统、真空系统、模具传动台车和平台,其结构要点炉体系统与平台整体把接在一起;所述炉体系统包括上炉体和下炉体,坩埚翻转系统设置在上炉体上,上炉体下端与下炉体上端把接,上炉体上端设置有电极室;所述电极传动系统通过轨道可移动的设置在平台上;电极传动系统设置在电极室上方;所述离心系统设置在下炉体下端,真空系统设置在炉体系统外侧;真空系统的进口与炉体系统的抽真空口相连。
本发明属于真空冶金技术领域,尤其涉及一种真空金属热还原制取锂的装置与方法。真空金属热还原制取锂的装置包括加热炉和反应罐;所述反应罐顶部具有开口端,并且其开口端设置有法兰盖,所述法兰盖与开口端密封连接;所述法兰盖上设置有充氩口、抽真空口、金属冷凝器和设置在法兰盖上表面的反应罐冷却水套;所述反应罐内由下而上依次放置有料桶、隔热装置和辅助冷凝器;所述料桶设置在反应罐腔体的底部且位于加热炉的加热区;隔热装置将料桶和辅助冷凝器隔开,使料桶底部和隔热装置之间形成还原反应区,隔热装置至法兰盖之间形成金属锂冷凝区。真空金属热还原制取锂的装置可以大幅度提高金属锂的冷凝与收集效率,降低单位质量金属锂的生产成本。 1
本发明属于真空冶金设备领域,尤其涉及一种冷坩埚底注式感应雾化制备钛粉设备,包括炉体(1)、高压进气管(11)、雾化仓(12)及真空系统(3);炉体(1)包括熔炼电极(23)、底注电极(24)、水冷铜坩埚壁(14)、水冷铜坩埚底(16)、熔炼感应线圈(17)、底注感应线圈(18)及喷盘(21);熔炼感应线圈(17)固定设于水冷铜坩埚壁(14)的外壁;底注感应线圈(18)固定设于水冷铜坩埚底(16)的外壁;喷盘(21)固定置于水冷铜坩埚底(16)的底部;雾化仓(12)位于炉体(1)的下部,且与炉体(1)工作腔相通。本发明能耗低,工作效率高,粉末质量好且成分粒径可控,安全性好。
本发明涉及一种真空溅散熔炼钛钴锰钪合金的工艺,其特征是:用热力学稳定的纯石墨坩埚,在正压气氛下熔炼钛钴锰钪活性合金。本发明的真空溅散熔炼技术,相对于电子束、等离子熔炼,真空自耗等真空冶金技术,设备成本低,操作方便,工艺简单,大大降低了合金的制造成本,使得钛钴锰钪类合金的实际应用成为现实。能够避免熔炼过程中坩埚材料与合金中活性元素发生反应,降低合金含氧量,减少低熔点元素挥发,提高熔炼合金纯净度的真空熔炼钛钴锰钪合金的工艺。
本发明公开了一种冶炼铁铬铝合金加铝的方法,属于冶炼技术领域。包括冶炼钢水和加铝工艺,所述的加铝工艺在VOD炉中进行,具体包括以下步骤:采用VOD等不锈钢冶炼设备按不锈钢冶炼工艺进行冶炼铁铬铝产品,流程包括:电炉+VOD冶炼法、中频炉+VOD、转炉+VOD与电炉+AOD+VOD冶炼法等(VOD炉之后可以有其它冶炼炉)。第一步冶炼出的钢水成分、温度、渣量满足一定要求;第二步VOD炉冶炼中,通过控制VOD炉冶炼过程中的渣量;依据真空冶金过程良好的隔绝空气能力,以及增加还原期搅拌强度等措施,使铝的收得率提高到80%以上。
本发明属于真空冶金设备技术领域,尤其涉及一种连续式电子束冷床熔炼设备。其布局简洁、结构紧凑、维护方便、适应扁锭与圆锭,可连续生产的大型连续式电子束冷床熔炼设备。包括熔炼室、加料装置、铸锭室、铸锭室传动车、真空系统、平台;所述熔炼室与加料装置把接于平台上;所述熔炼室两侧各有两个接口,其中,圆接口与真空系统相连,方接口通过具有水冷防护罩的加料室阀与加料装置相连;所述加料装置、铸锭室、铸锭室传动车、真空系统各有两组;所述铸锭室落于可提供升降动作的铸锭室传动车上,并能够一同平移;所述铸锭室顶部有铸锭室隔离阀,铸锭室处于升起位置时与熔炼室底部的熔炼室隔离阀对接;所述真空系统通过管路与加料装置相连。
本发明属真空冶金设备领域,尤其涉及一种应用于真空自耗电极电弧炉熔炼时弧区放电状态的电动调节观弧摄像装置,它包括底固定架(1);在底固定架(1)上设有导轨(3)、摄像头活动架(2)、固接于底固定架(1)上的减速电机(5)及丝杠旋转移动机构(4);丝杠旋转移动机构(4)一端与减速电机(5)的动力输出端配接,其另一端与摄像头活动架(2)活动相接;摄像头(6)置于摄像头活动架(2)之上;所述摄像头活动架(2)与导轨(3)活动相接;在所述底固定架(1)上,于摄像头活动架(2)的侧面固定设有行程开关(7);所述导轨(3)的横截面呈V形结构。本发明结构简单,维修维护方便,摄像位置可随时进行远程电动调整。

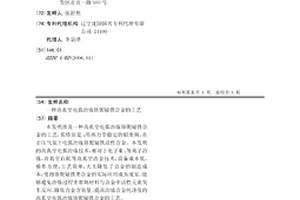

本发明涉及一种高真空电弧冶炼铬铌铋铁合金的工艺,其特征是:用热力学稳定的钼坩埚,在正压气氛下电弧冶炼铬铌铋铁活性合金。本发明的高真空电弧冶炼技术,相对于电子束、等离子冶炼,高真空自耗等高真空冶金技术,设备成本低,操作方便,工艺简单,大大降低了合金的制造成本,使得铬铌铋铁类合金的实际应用成为现实。能够避免冶炼过程中坩埚材料与合金中活性元素发生反应,降低合金含氧量、提高冶炼合金纯净度的高真空电弧冶炼铬铌铋铁合金的工艺。

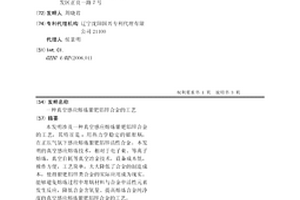

本发明涉及一种真空感应熔炼银钯铝锌合金的工艺,其特征是:用热力学稳定的钼坩埚,在正压气氛下感应熔炼银钯铝锌活性合金。本发明的真空感应熔炼技术,相对于电子束、等离子熔炼,真空自耗等真空冶金技术,设备成本低,操作方便,工艺简单,大大降低了合金的制造成本,使得银钯铝锌类合金的实际应用成为现实。能够避免熔炼过程中坩埚材料与合金中活性元素发生反应,降低合金含氧量、提高熔炼合金纯净度的真空感应熔炼银钯铝锌合金的工艺。
本发明属于真空冶金设备技术领域,尤其涉及一种冷坩埚反重力精密铸造设备。其能够满足不同熔炼条件,安全性高,并可实现多种难熔活泼金属的熔炼。包括由熔炼室、模具室构成的炉体;熔炼室内设置有冷坩埚熔炼系统;其特征在于,冷坩埚熔炼系统为分瓣式水冷铜坩埚,水冷铜坩埚周围设置有熔炼感应线圈;水冷铜坩埚上方设置有吸铸管,熔液在熔炼室中的冷坩埚熔炼系统完成熔炼后,给熔炼室充压,溶液受压后由吸铸管向上进入模具室,完成吸铸;水冷铜坩埚的坩埚底采用弧形底面。
本发明涉及涉及一种高真空熔炼钴基钼镁合金的加工方法,它是用热力学稳定的高纯钨坩埚,在正压气氛下熔炼钴基钼镁活性合金。本发明能够避免熔炼过程中坩埚材料与合金中活性元素发生反应,降低合金含氧量、提高熔炼合金纯净度的高真空熔炼钴基钼镁合金的工艺。本发明的高真空熔炼技术,相对于电子束、等离子熔炼,高真空自耗等高真空冶金技术,设备成本低,操作方便,工艺简单,大大降低了合金的制造成本,使得钴基钼镁类合金的实际应用成为现实。

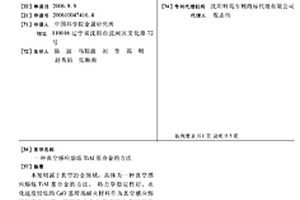

本发明属于真空冶金领域,具体为一种真空感应熔炼TIAL基合金的方法。热力学稳定性好、水化速度较低的CAO基坩埚耐火材料作为真空感应熔炼的坩埚材料;熔炼的合金为具有高化学活性的TIAL基合金;熔炼频率在2000-5000HZ之间。具体的操作工艺过程为:将TI、AL等原料一次性转入坩埚中;在高真空下熔化原料;原料全部化清后,升温至熔点以上30-200℃后浇铸得到铸锭或铸件。本发明适于熔炼高化学活性的TIAL基合金,因为电磁搅拌的作用,合金化学成分均匀,同时在2000-5000HZ的熔炼频率之间,提高熔炼频率可以有效的降低铸件或铸锭的杂质含量,提高铸件的质量。

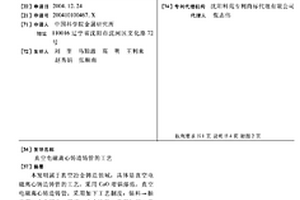

本发明属于真空冶金铸造领域,具体是真空电磁离心铸造铸管的工艺,采用CaO坩锅熔炼,真空电磁离心铸造铸管,采用如下工艺制度:装料→抽真空→合金熔化、精炼→合金冷凝→升温加料→启动电磁装置和卧式离心装置→调温浇注于铸管模具中。本发明用磁封闭线圈内热力学稳定性好的CaO坩锅熔炼合金,通过卧式离心铸造铸管的工艺,在合金液离心成型的同时,电磁场的作用细化合金的晶粒,从而提高合金的性能。该技术可有效的细化铸造合金的晶粒,同时能准确控制合金的成分,使合金的杂质含量低于200ppm,铸管的结晶组织均匀、细小,具有与热轧态相同的性能。
本发明属真空冶金设备领域,尤其涉及一种应用于真空感应炉主室与加料仓或测温仓之间,隔离或连通两部分腔室的真空感应炉专用油缸起升式隔离阀,它包括阀体(1);在所述阀体(1)内设有轨道(3)、阀板(2)、提升机构(4)及推拉机构(5);所述阀板(2)与轨道(3)滑动相接;所述提升机构(4)一端与阀体(1)固定相接,其另一端与轨道(3)一端轴接;所述轨道(3)的另一端与阀体(1)轴接;所述推拉机构(5)一端与阀板(2)固定相接,其另一端与阀体(1)轴接。本发明具有密封性能好,隔热,使用寿命长等特点。
凝壳炉离心系统属于真空冶金设备技术领域,尤其涉及一种凝壳炉离心系统。本发明提供一种可大大降低整个设备的振动,提高设备运行可靠性的凝壳炉离心系统。本发明包括花盘、离心盘、离心主轴、竖向传动轴、离心固定座、传动轴固定座和竖向电机,其结构要点电机上端输出轴与传动轴下端相连;传动轴通过传动轴固定座设置在下炉体下端,传动轴上端与主动带轮相连,主动带轮通过传动带与从动带轮相连,从动带轮设置在离心主轴上部,离心主轴上端为离心盘,离心主轴通过离心固定座设置在下炉体下端;所述电机通过电机连接盘与大地固定连接,并通过联轴器驱动传动轴;离心固定座通过底板固定在大地上,底板上端与波纹管下端把接。

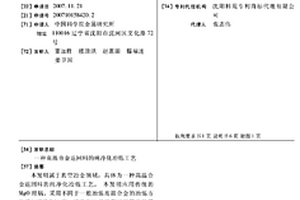

本发明属于真空冶金领域,具体为一种高温合金返回料的纯净化冶炼工艺。本发明应用传统的MGO坩埚,采用不同于一般冶炼高温合金的冶炼方法进行纯净化冶炼,纯净化冶炼工艺可以简单的描述为双脱氧双冷置的冶炼工艺,具体包括:熔化前期、熔化期、精炼期、浇注期。采用本发明纯净化冶炼工艺真空感应冶炼高温合金返回料,可使高温合金返回料的O、N含量降低至10PPM以下。采用本发明实现了高温合金返回料经纯净化冶炼后O、N的超低含量,适用于多次使用后、O、N含量较高,需要降低O、N含量的镍基高温合金纯净化冶炼的需要。
本发明涉及真空冶金领域,具体为一种大容量(0.5T)真空感应炉用钙质坩埚的制备方法。首先,根据线圈(0.5T)的具体尺寸,制备出符合坩埚容量尺寸的普通碳钢封底内衬桶;然后,将CaO砂混合均匀,采用干湿结合的方法打结坩埚底部和壁部,打结到高出烧结用合金料化清后液面100mm处,往上至炉口包括炉口均采用传统的MgO坩埚打结方法,打结MgO耐火材料;最后,将合金料放入内衬桶中,采用一定的烧结工艺,对坩埚进行整体烧结。本发明大容量钙质坩埚的制备方法,可以打结出长寿命、大容量钙质坩埚,有效的提高真空感应熔炼高温合金的纯度,制备出性能优异的合金材料,扩大了氧化钙在真空冶金坩埚方面的使用范围。

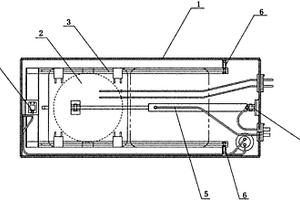

一种用于真空分离铝工业废料和石油焦脱硫的电阻炉,炉壳是由筒状炉侧壁和球冠状炉底板构成的一体结构;外墙体和内墙体为圆筒状;中间墙体与耐火混凝土墙体为一体结构;位于石墨电极、内墙体和外墙体之间的空间作为用于填充电阻发热体的主料室;所述的电阻发热体为放置有多个石墨柱体的铝电解槽废阴极炭块碎块,或放置有多个石墨柱体的石油焦碎块,电阻发热体填充在主料室内。本发明的装置操作方便,分离效率高,工艺成本低,具有良好的应用前景。

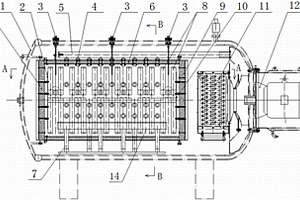

本实用新型涉及一种稀有金属材料生产设备,具体地说是一种高效节能型稀有金属材料真空烧结炉,包括炉壳、炉胆、抽真空系统、充气系统、风机换热系统、PLC电控系统和电源系统,炉胆设置于炉壳内,所述炉胆内部设有加热组件,在所述炉胆内壁上设有隔热保温层,所述炉胆上设有可开启的风门,并且在所述炉胆没有设置风门的侧壁内侧安装有发热体,另外在所述炉胆内设有用于检测温度的温控装置,炉壳内通过所述抽真空系统抽真空,并通过所述充气系统注入冷却气体,风机换热系统设置于炉壳上,且冷却气体通过所述风机换热系统带动流动换热。本实用新型能实现稀有金属材料特别是难熔金属及稀土永磁体(例如:NdFeB,SmCo)的高效烧结,大大提高烧结产品的质量。

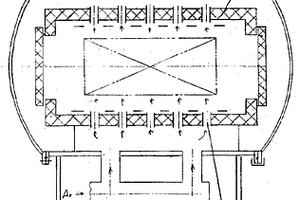

本实用新型涉及一种生产稀土永磁材料—钕铁硼的专用设备。其特征在于:加热室的形状是一个扁长方体,在扁长方体的上下方设有喷嘴;加热室下端的喷嘴为入气口,加热室上端的喷嘴为出气口;一个带有手套座的操作箱与真空烧结炉相联接,它们之间通过一个密封门隔开。本实用新型的优点是产品一致性好,大大地提高了钕铁硼永磁材料的性能,提高了产品的档次,同时能更有效地利用了加热室的空间,提高了生产效率。
