基于载荷分布的带式输送机调速控制系统及方法 361

 0

本发明公开了一种基于载荷分布的带式输送机调速控制系统及方法，包括若干煤流量检测传感器，若干速度检测传感器，若干智能煤流防爆控制箱，若干以太网交换机和监控服务器；若干煤流量检测传感器和若干速度检测传感器分别设置于带式输送机上并分别与智能煤流防爆控制箱数据连接，用于检测输送机上的煤量体积及输送机的带速并将数据传输给智能煤流防爆控制箱；若干智能煤流防爆控制箱分别与以太网交换机进行数据连接；若干以太网交换机依次连接构成环形的网络拓扑并与监控服务器进行数据连接；通过监控服务器对数据进行计算并对带式输送机进行调速。本方案能够实时自适应调节主运系统转速，可降低能耗，减少设备磨损，延长设备生命周期。

可伸缩、可升降的波纹挡边输送带式输送机及调节方法 596

 0

本发明公开了一种可伸缩、可升降的波纹挡边输送带式输送机及调节方法，包括：倾斜段机身，设置在倾斜段机身两端的第一水平段机身和第二水平段机身、设置在倾斜段机身、第一水平段机身和第二水平段机身中并在其中回转运行的波纹挡边带；还包括能够驱动第一水平段机身，第二水平段机身和倾斜段机身进行水平伸缩和升降的第一水平伸缩机构，第二水平伸缩机构和倾斜升降机构并分别对应与第一水平段机身，第二水平段机身和倾斜段机身进行驱动连接；还包括张紧装置和储藏带装置；张紧装置与储藏带装置相互配合连接，通过张紧装置驱动储藏带装置进行水平移动来对第一水平段机身、倾斜段机身、第二水平段机身上的波纹挡边带的长度进行调节。

带式输送机下方集灰装置 289

 0

本实用新型公开了一种带式输送机下方集灰装置，包括带式输送机，所述带式输送机包括下托辊、中间架和输送胶带，所述下托辊与所述输送胶带传动连接，且所述下托辊用于刮除所述输送胶带上的物料，所述带式输送机上位于输送胶带的下方设置有集灰件，所述集灰件通过所述中间架固定于所述带式输送机上，且所述下托辊位于所述集灰件内部，所述集灰件与所述带式输送机连接的一端设置有进口。本实用新型的集灰装置具备定时定点易清理的特点，可及时收集物料，适当减少物料在输送过程中的损耗，解决了原料输送过程中，原料随意散落地面的问题，更能满足日益严峻的环保要求。

带式输送机永磁直驱电机 710

 0

本实用新型公开了一种带式输送机永磁直驱电机，包括：电机、支撑板、支撑杆、减振弹簧、底座、存放槽和挡块，支撑板设置于电机的底端，支撑杆的数量为若干个，若干支撑杆的顶端均设置于支撑板的底端，减振弹簧的数量为若干个，若干减振弹簧均套接于支撑杆的外壁，且减振弹簧的一端卡接于支撑板的底端，底座的内腔底端均开设有存放槽，支撑杆的底端内嵌于存放槽的内腔，减振弹簧的另一端卡接于底座的内腔底端，挡块设置于支撑杆的底端。本装置可以对电机的扇叶进行清洗，防止电机本身储存大量的热量无法释放，避免减少电机的使用寿命，防止造成财产损失，并且设置有减震机构，防止影响输送带的正常工作，便于使用。

带式输送机用换带设备 680

 0

本实用新型涉及机械技术领域。一种带式输送机用换带设备，包括一用于拉紧输送胶带的拉紧设备，输送胶带包括相连围成环形的上层输送部分以及下层输送部分，还包括两个夹紧装置，两个夹紧装置分别为用于夹持上层输送部分的上夹紧装置以及用于夹持下层输送部分的下夹紧装置；还包括卷带装置，卷带装置用于缠绕从替换掉的旧输送胶带；还包括放带装置，放带装置上缠绕有新输送胶带；拉紧设备、下夹紧装置、放带装置以及卷带装置这四者从左至右依次，且放带装置以及卷带装置位于带式输送机的下方。本专利可以实现在不间断运行的同时，对输送设备进行更换胶带，使得换带时间减少，流程简化，节约成本。

物品履带式输送机 739

 0

本实用新型公开了一种物品履带式输送机，属于履带式输送机技术领域。它包括第一侧焊托架、前横梁、第二侧焊托架、后横梁以及多组输送机构；所述第一侧焊托架、前横梁、第二侧焊托架、后横梁组成矩形框架，矩形框架之间固定有多组输送机构；所述输送机构包括电机、主动轮、从动轮、后滚筒、履带、前滚筒、第一层板、第二层板以及调节支架。通过第一层板与第二层板之间的前横梁上固定两个调节支架，每个调节支架上都固定一个前滚筒，两个前滚筒与后滚筒之间均通过履带连接，两个调节支架上的距离可以进行调节，进而两个履带进行宽度调节，使其能够对不同大小的物品进行输送。

提高带式输送机张紧效果的高安全性拉紧塔装置 458

 0

本实用新型涉及一种提高带式输送机张紧效果的高安全性拉紧塔装置，包括一拉紧塔，拉紧塔的前方设有一拉紧车，拉紧塔的后方设有一绞车，拉紧塔的内部设有一重锤箱；拉紧塔包括四根支撑柱，四根支撑柱分别为位于一侧的第一支撑柱、第二支撑柱和位于另一侧的第三支撑柱、第四支撑柱，第一支撑柱与第二支撑柱上沿着柱体从上至下依次开设有相对设置的第一安装孔，第三支撑柱和第四支撑柱上沿着柱体从上至下依次开设有相对设置的第二安装孔，第一安装孔与第二安装孔分别用于固定横梁，重锤箱底部安装有两端导通的限位通道，限位通道的开设方向与横梁的安装方向垂直，限位通道内设有固定梁。

用于带式输送机的物料整形装置 316

 0

本实用新型涉及一种用于带式输送机的物料整形装置，包括设于输送机机架(6)上的基座(4)、对称设置在基座(4)两侧的两个导流板支撑架(3)以及与两个导流板支撑架(3)分别连接的两个导流板，两个导流板对称设置，两个导流板的一端设有第一间距，两个导流板的另一端设有第二间距，第二间距大于第一间距，使得两个导流板呈喇叭形开口结构设置，两个导流板设于输送机输送带(5)上方。与现有技术相比，本实用新型具有结构简单、维护方便、防止物料对后续导料槽的损坏以及撒料现象的发生，有效提高输送机输送物料时的运行可靠性等优点。

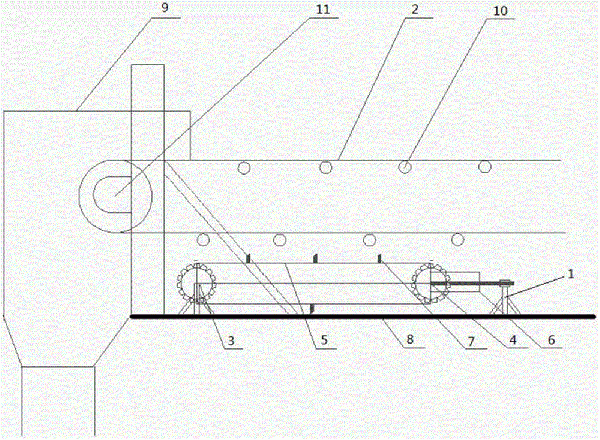

带式输送机头部清扫装置 900

 0

本实用新型涉及一种带式输送机头部清扫装置，设置于带式输送机头部位置处，该装置包括机架，所述机架上设有驱动装置、驱动链轮、从动链轮、传动链和张紧装置，所述驱动装置的输出轴与驱动链轮相连接，所述传动链覆盖设置于所述驱动链轮和所述从动链轮上，所述从动链轮与所述张紧装置相连接，所述传动链上还设有刮板。与现有技术相比，本实用新型具有及时清理带式输送机头部积煤、节省人工、降低火灾隐患等优点。

可配置带式输送机 225

 0

本实用新型公开一种可配置带式输送机，包括底座、横梁和螺栓，所述底座顶部固定连接有支架；所述支架一侧连接有支撑杆，所述横梁两端固定连接有支撑杆，所述支架顶部固定连接有传输机，所述传输机底部连接有对接器，所述对接器一侧设置设置有控制器；所述控制器一侧设置有电机，所述电机输出连接有链条，所述链条一端设置有护板，所述电机一端连接有安装座，所述护板一端连接有固定耳，所述螺栓贯穿连接在固定耳表面。该可配置带式输送机，电机输出端通过链条与传输机进行连接，且在链条、电机和传输机之间的对接区域设置有护板，这样在使用时护板就能将链条、电机和传输机进行遮挡，从而使链条、电机和传输机工作时的环境更加安全。

可伸缩带式输送机无基础储带仓装置 642

 0

本实用新型公开了一种可伸缩带式输送机无基础储带仓装置，主要包括：张紧车、储带改向架、输送带、导轨装置、滑橇装置、水平导向装置和垂直导向装置，所述导轨装置设置在滑橇装置上；所述滑橇装置与所述导轨装置相互对应连接设置；所述水平导向装置与张紧车连接设置；所述垂直导向装置与张紧车连接设置。本实用新型提供的可伸缩带式输送机无基础储带仓装置，通过销轴及连杆将导轨装置、滑橇装置连成整体，从而使储带仓的静摩擦力可以克服输送带水平拉外力，使得整个可伸缩带式输送机储带仓装置实现了无基础快捷拆装结构。

用于带式输送机转弯装置的异型托辊 294

 0

本实用新型公开了一种用于带式输送机转弯装置的异型托辊，其包括壳体，轴和位于壳体两端的轴承配置。轴承配置是采用双支点各单向固定，其是由圆螺母，止动垫圈，密封外盖，O型圈，油封，轴承，内挡圈组成；轴承外圈与内挡圈接触；轴承内圈依靠密封外盖轴向定位，再通过圆螺母用止动垫圈与轴进行配合锁紧。本方案中轴承采用的是圆锥滚子轴承，其可以同时承受径向和轴向载荷，增强了承载能力；其次轴与密封外盖之间通过O型圈静密封，密封外盖与壳体之间通过油封实现动密封，可以起到防水防尘的作用，有效保护轴承；密封件均为标准件，可以避免非标件开模，减低成本。

不间断运行条件下的带式输送机的换带方法 380

 0

本发明涉及机械技术领域。不间断运行条件下的带式输送机的换带方法，包括如下步骤：步骤一，通过夹紧装置对输送胶带需要截断区域的两端进行固定；步骤二，将拉紧装置复位，使输送胶带变得松弛，从输送滚筒组件处伸出输送胶带并截断；步骤三，将输送胶带的一端缠在卷带装置上，将输送胶带的另一端与放带装置上缠绕有的新输送胶带连接；步骤四，打开夹紧装置,同时开启带式输送机的电源、卷带装置的电源，在带式输送机运行的同时实现更换新胶带的操作；步骤五，待更换结束后，将新输送胶带的接头硫化连接，拉紧装置拉紧新的输送胶带，恢复整个带式输送机运行。本专利使得换带时间减少，流程简化，节约成本。

带式输送机故障模拟检测系统 412

 0

该实用新型公开了一种带式输送机故障模拟检测系统，包括：驱动装置，驱动装置用于提供不同工况的动力输出；带式输送机传动模拟装置，驱动装置与带式输送机传动模拟装置相连以驱动带式输送机传动模拟装置运转；加载装置，加载装置与驱动装置和带式输送机传动模拟装置相连，用于向驱动装置和带式输送机传动模拟装置施加模拟加载；信号采集装置，信号采集装置用于采集驱动装置、带式输送机传动模拟装置和加载装置的信号数据，并对采集的信号数据进行分析判断。根据本实用新型实施例的带式输送机故障模拟检测系统，能够分析诊断故障类型和故障程度，减少带式输送机不必要的停机检修时间，提高工作效率。

输送转向输送机 604

 0

本实用新型公开了一种输送转向输送机，整机包括：可移动输送带组件、底架组件两大主要组件。其中，可移动输送带组件包括：盖板组件、小电机组件、传动组件、皮带组件、型材梁、拖链连接板、传感器安装板、皮带张紧板一、皮带张紧板二。底架组件，包括：型材架、拖链槽、拖链、光轴、光轴卡板、传感器感应板、齿条、台板。所述的可移动输送带组件固定在底架组件的光轴上，且整个组件可前后移动；所述的底架组件提供可移动输送带组件的运行的支撑。本实用新型克服了传统输送机被品转序过程中定位不精确的问题，满足狭长物品、柔性材料物品转向的需求，达到转向物品精准定位，为企业节省了人力成本，降低了工作人员的劳动强度。

用于层压板的具有对齐装置的转向输送机 226

 0

本实用新型公开了一种用于层压板的具有对齐装置的转向输送机，其包括：机架、多个滚筒、第一对齐装置和皮带传送组件。滚筒的两端可转动地连接于机架，多个滚筒沿垂直轴向的水平方向相互平行设置，滚筒用于输送层压板。第一对齐装置固定于机架上并位于滚筒的传送方向上的一端，第一对齐装置用于沿滚筒的传送方向将层压板对齐。传送组件包括传送机构与皮带，传送机构驱动皮带转动，皮带位于多个滚筒之间，皮带的传送方向垂直于滚筒传动方向，皮带传送组件可升降的连接于机架，皮带升起时的高度高于滚筒的高度，皮带降下的高度低于滚筒的高度。本装置既能够实现层压板在运输过程中的换向，又能够在换向前将层压板相互对齐，避免影响后续的作业。

双向振动输送机 854

 0

本实用新型公开了一种双向振动输送机，其技术方案要点是包括：底座，所述底座的顶面固定安装有若干个第一激振器，所述底座的顶面设置有第一传输块，所述第一传输块的两侧分别固定安装有若干个连接板，所述连接板与所述第一激振器的一端固定安装，所述底座的顶面固定安装有若干个第二激振器，所述第一传输块的底面设置有第二传输块；分选组件，所述分选组件设置在所述底座的顶面，用于对传输的物料进行分选双向输送，通过设置分选组件，能够需要传输的物料进行筛选，对其按照大小分为两种传输方向，分开传输，从而实现在传输的同时，对物料进行大小分选，避免将大小不一的物料进行传输前还要对其进行分选，减少工作人员的工作压力，提高实用性。

振动输送机末端挡料装置 953

 0

本实用新型实施例提供一种振动输送机末端挡料装置，包括：挡料件，挡料件具有用于对振动输送机末端的排水口进行遮挡的遮挡面；连动件，连动件的一端连接挡料件；挡位调节件，挡位调节件与连动件的另一端之间形成多个连接挡位，挡位调节件用于安装于振动输送机上；本实用新型基于挡位调节件与连动件之间形成的多个连接挡位，可控制挡料件对排水口的遮挡状态，不仅可控制挡料件将排水口完全遮挡，以杜绝振动输送机工作时在排水口出现漏料的问题，而且也可控制挡料件完全打开排水口，以确保在对振动输送机进行清洗保养时所产生污水的顺利排放。

具有智能调节功能的皮带输送机 680

 0

本实用新型公开了一种具有智能调节功能的皮带输送机，包括皮带输送机本体，所述皮带输送机本体底部的右侧设置有调整箱，所述调整箱内腔底部的右侧固定连接有电机，所述电机的输出端固定连接有主动锥齿轮，所述主动锥齿轮的表面啮合有从动锥齿轮，所述从动锥齿轮的内腔固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的两侧均固定连接有支撑板。本实用新型通过皮带输送机本体、调整箱、电机、主动锥齿轮、从动锥齿轮、螺纹杆、螺纹套、支撑板、顶升杆、清理箱、限位伸缩杆与毛刷的配合使用，能够快速的调整输送高度，并且能够对皮带输送机本体的表面进行清理，提高输送效率。

皮带输送机托辊检测装置 725

 0

本实用新型涉及输送机技术领域，具体地说是一种皮带输送机托辊检测装置。一种皮带输送机托辊检测装置，所述检测装置包括小车框架、轨道轮、电机、控制装置、传感器模组、电池，所述小车框架的左右两侧分别设有车轮，所述小车框架的中部设有传感器模组，传感器模组的一侧设有电池，传感器模组的另一侧设有电机，电机的一侧设有控制装置，所述电机的转轴与轨道轮连接。本实用新型同现有技术相比，通过检测小车24小时不间断巡逻，节省劳动力成本，且机器检查更准确，在结合控制系统，通过手机实时监控方便快捷，太阳能电池环保，自动充电方便。

用于输送马卡龙的皮带输送机 656

 0

本实用新型公开了一种用于输送马卡龙的皮带输送机，涉及输送装置技术领域，本实用新型能解决现有的皮带输送机，不具备对粘在传送带上的食品污垢进行清理的功能，使得传送带很容易被污染的技术问题，通过在安装架底端一侧设置固定盒，固定盒内部设置除垢组件，设置的除垢组件与下层的输送带底面接触，当输送带移动时，除垢组件可将输送带上粘结的食品污垢刮掉；而通过在安装架中部底端设置安装框，安装框内设置刷洗组件，当除垢组件将食品污垢刮掉后，设置的刷洗组件可再次对输送带上污垢处进行刷洗，以将输送带上的污垢完全清除。

可以从顶部拆装维养托辊的皮带输送机转弯段 635

 0

本实用新型属于输送机机械技术领域，具体是一种可以从顶部拆装维养托辊的皮带输送机转弯段，包括滑床、转弯段滑床、机架、托辊，滑床包括滑床一、滑床二，转弯段滑床包括转弯段滑床一、转弯段滑床二，两个机架之间依次设有滑床一、转弯段滑床一、转弯段滑床二、滑床二，滑床一、转弯段滑床一、转弯段滑床二、滑床二与两侧的机架之间采用螺栓连接，托辊安装在转弯段滑床的下方，托辊的两端与两侧的机架采用固定件转动连接。同现有技术相比，本实用新型通过将滑床拆分成多段的方式，实现从顶部拆卸维养托辊，不受空间的限制，摆脱了传统设计只能从底部及侧边拆除托辊进行维护保养的困境。

皮带输送机的同步张紧装置 313

 0

本实用新型涉及皮带输送机技术领域，具体地说是一种皮带输送机的同步张紧装置，包括轨道、丝杆、轴承座、电机、同步轴，电机、轨道安装在长距离皮带输送机的侧面，电机的轴与同步轴的端部表面接触，丝杆与同步轴的端部另一表面接触，丝杆与轴承座的外侧连接，轴承座设置在轨道上，轴承座与轨道滑动连接。本实用新型同现有技术相比，采用电机驱动，并配合同步轴、丝杆传动，使皮带滚筒在轴承座的带动下，沿着轨道运动，从而实现皮带的张紧。本实用新型的张紧距离可通过轨道的长度调整，满足长距离皮带输送机的距离要求。本实用新型结构简单且布置在长距离皮带输送机的侧面，占据空间小，可用于多层皮带输送机的布置。

小型皮带输送机驱动轮传动皮带刷机构 1030

 0

本实用新型属于皮带输送机技术领域，具体是一种小型皮带输送机驱动轮传动皮带刷机构，包括驱动轮、皮带、皮带轮一、传动带、皮带轮二、清洁毛刷，驱动轮转动安装在输送机输出端上，皮带套设在驱动轮外，驱动轮与皮带轮一同轴连接，皮带轮二安装在输送机输出端下，皮带轮与皮带轮二采用传动带传动连接，皮带轮二与清洁毛刷同轴连接，清洁毛刷与皮带回程部分的下表面接触。本实用新型同现有技术相比，利用小型皮带输送机的驱动轮的盈余传动力来清洁皮带，能有效提高保养效率，改善工作环境，降低保养频次，减少清洁皮带的工作量，不需要额外增加动力源，安装方便，同时节约能源。

皮带输送机皮带清洁箱机构 635

 0

本实用新型属于皮带输送机技术领域，具体是一种皮带输送机皮带清洁箱机构，包括皮带清洁箱、高压水枪喷嘴、刮板、高压气枪喷嘴、排水管、高压进水管、水循环过滤机构、皮带，皮带回程部分穿过皮带清洁箱，高压水枪喷嘴、刮板、高压气枪喷嘴位于皮带清洗箱内，且高压水枪喷嘴、刮板、高压气枪喷嘴沿皮带的回程方向设置在皮带下方，水循环过滤机构的出水口与皮带清洁箱的进水口采用高压进水管连接，水循环过滤机构的进水口与皮带清洁箱的排水口采用排水管连接。本实用新型同现有技术相比，采用高压水枪喷嘴、刮板、高压气枪喷嘴三道流程将残留物料清洁干净，防止皮带表面吸附的烟末与粉尘扬起，刮板采用橡胶材料减少了皮带的磨损。

槽式皮带输送机电机旋转托辊机构 419

 0

本实用新型涉及皮带输送机技术领域，具体的讲是一种槽式皮带输送机电机旋转托辊机构，包括旋转框架，旋转框架齿轮，齿轮托辊，托辊，驱动电机，驱动轮，链条，基座，基座沿长度方向两侧上设有两个的齿轮托辊，驱动轮安装在驱动电机上，驱动电机安装在基座的一侧，驱动轮与同侧齿轮托辊采用链条传动连接，旋转框架齿轮设置在基座上，旋转框架齿轮与基座采用两侧的两个齿轮托辊传动连接，旋转框架齿轮上固定有旋转框架，托辊转动设置在旋转框架上，托辊皮带下面。本实用新型同现有技术相比，实现了在皮带输送机工作时，无需工人现场调节，即可对皮带角度的变化进行控制。

具有流量监控的皮带输送机 976

 0

本实用新型公开了一种具有流量监控的皮带输送机，包括限位装置，所述限位装置包括限位板、凹槽、固定挡板、内置空腔、限位槽、卡合齿、限位齿槽和皮带齿条。本实用新型使用时，利用卡槽与卡柱的卡合，将托件设置在输送带前后，增加传送运输上实用性，同时利用卡合杆与卡合槽对应卡合，增加两限位板之间稳定性，同时也增加可拆卸性。

皮带输送机皮带清扫装置 823

 0

本实用新型公开了一种皮带输送机皮带清扫装置，包括旋转清洁装置、滑动清洁装置和设备调节装置，所述旋转清洁装置设于设备调节装置上，所述滑动清洁装置与旋转清洁装置相连。本实用新型属于皮带清扫装置技术领域，具体是指一种皮带输送机皮带清扫装置，不用将设备固定在皮带运输机上也能实现对皮带表面的清洁任务，利用往复运动的滑动装置将清洁后松动的灰尘推送到皮带外的区域，利用一个动力电机同时实现滑动清洁和毛刷转动清洁两个功能，极大节约动力成本，有效解决了目前市场上现有的皮带清扫装置效率低下，且自身结构复杂，维护较为不便的问题。

新型皮带输送机游动小车滑轮的安装布置结构 636

 0

本实用新型公开了一种新型皮带输送机游动小车滑轮的安装布置结构，该安装布置结构包括包括变频张紧装置、第二游动小车和至少一个滑轮机构，变频张紧装置设置在皮带输送机的机座上并用于以不同频率拉动游动小车，所述滑轮机构设置在变频张紧装置和第二游动小车之间且滑轮机构一端连接于第二游动小车的中心线处，并用于在变频张紧装置驱动下驱动第二游动小车保持直线移动。该结构通过改变滑轮的安装布置方式，有效避免使用滑轮水平安装方式时，游动小车受力不均匀、小车车轮脱轨等现象的发生。

用于皮带输送机从动辊筒快拆机构 728

 0

本实用新型公开了一种用于皮带输送机从动辊筒快拆机构，包括固定座、螺钉、轴承、外卡簧、从动辊筒、皮带和输送板，输送板一端的两侧分别通过固定轴承座转动连接有固定辊筒，输送板另一端的两侧均固定连接有固定座，两个固定座的一侧通过螺钉分别与两个轴承的一端固定连接，两个轴承分别与从动辊筒的两端转动连接，从动辊筒通过皮带与固定辊筒传动连接，本实用新型一种用于皮带输送机从动辊筒快拆机构，辊筒通过轴与两侧轴承紧配，固定座用镙钉与轴承连接固定，当辊筒或辊筒轴承由于长时间的生产造成磨损使设备不能正常运转时，能很方便的拆掉辊筒进行更换，节省人力、物力的时间成本，提高生产效率。
