河北秦皇岛有色金属电冶金技术理论与应用

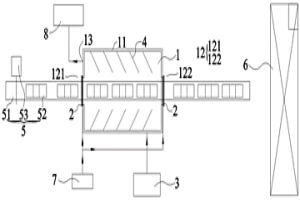

余热回收装置及热轧生产线 786

 0

本申请公开了一种余热回收装置及热轧生产线，涉及冶金技术领域。余热回收装置，用于回收热轧钢中的余热，包括热交换室，所述热轧钢与所述热交换室内的气体进行热交换以形成热能气体；所述热交换室的端部设置有物料输送端口，所述物料输送端口用于所述热轧钢进出所述热交换室；所述物料输送端口设置有密封机构，所述密封机构用于封闭或打开所述物料输送端口。热轧生产线包括所述的余热回收装置。本申请提供的余热回收装置可实现热轧钢余热的高回收率，以实现节能的效果。

ZrTiAlNiV合金的制备方法 934

 0

本发明公开一种ZrTiAlNiV合金的制备方法，具体为SPS电场辅助烧结粉末冶金，包括以下步骤：S1、粉体混合：将平均粒径为10～20μm的锆粉体、钛粉体、铝粉体、镍粉体和钒粉体进行混合，各化学成分的质量百分比为：锆45～50％，钛42～45％，铝2～10％，镍2～3％，钒1～3％；S2、采用放电等离子烧结工艺在电场辅助下进行烧结：将混合粉体装入烧结模具，在氮气保护下，采用放电等离子烧结工艺在电场辅助下进行烧结，烧结温度为1400℃～1500℃，烧结压力为30MPa，升温速率为30℃/min，保温时间为5～30min，氮气压力为0.1Pa；S3、随炉降温，取出，得到ZrTiAlNiV合金。Ni元素的加入有效提高ZrTiAlNiV合金的延伸率，而且本发明的制备方法简单，不会引入大量杂质，所制备合金的晶粒尺寸得到细化，强度和延伸率得到提高，性能均匀稳定。

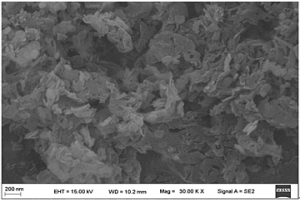

用于转炉造渣废水杀菌、催化复合材料的制备方法及其应用 830

 0

本发明公开了一种用于转炉造渣废水杀菌、催化复合材料的制备方法，属于冶金领域，具体涉及到可见光区具有催化效果及杀菌领域应用。先将尿素在一定条件下进行煅烧成粉末A备用，其次配置含有硝酸银、对氨基苯酚的水溶液B，再次配置N‑N二甲基甲酰胺的醇溶液C，最后配置钨酸钠水溶液，然后将A、B、C分别加入到钨酸钠水溶液中，加入分散剂后进行超声分散，经过滤，洗涤、烘干，即得到用于转炉造渣废水杀菌、催化复合材料。通过本发明制备的材料，对罗丹明B及亚甲基蓝有很强的光催化活性，对其进行转炉渣中CaO催化降解活性测试的应用方面，该材料表现出较好的效果，并能对炉渣后续水处理中大肠杆菌有杀菌效果，开拓了多功能催化粉体的应用领域。

不锈钢/碳钢切屑芯复合型钢的制备方法 1058

 0

一种不锈钢/碳钢切屑芯复合型钢的制备方法，其包括如下步骤：(1)使用不锈钢钢管以及碳钢切削加工的切屑为原料；(2)将碳钢切屑压入到不锈钢管中，制成复合坯料；(3)将压装好的不锈钢/碳钢切屑芯复合坯料放入到加热炉中加热，加热温度1100～1200℃，保温时间30-60分钟；(4)将加热后的复合坯料在轧机上进行孔型轧制；(5)轧制到规定尺寸后，进行定尺剪切。本发明方法简单、成本低，适合工业化大批量生产，制成的不锈钢/碳钢切屑芯复合型钢中碳钢切屑间、不锈钢与碳钢切屑间形成冶金结合，碳钢切屑芯的组织连续致密，复合型钢的表面质量好，不锈钢壁厚分布均匀，和生产的实心不锈钢型钢相比具有更优异的性能价格比。

表面强化锆材料及其无氢渗碳镀方法 914

 0

表面强化锆材料及其无氢渗碳镀方法。一种表面强化锆材料，其是一种表面有厚度约为30微米锆碳合金层的金属锆。该渗碳方法所用的渗碳源极材料为石墨，辅助阴极材料为奥氏体不锈钢材料，渗材料为工业纯金属锆，主要渗镀步骤如下：将经金属锆装入等离子冶金炉，抽真空后，充入氩气到工作气压30-55Pa，开启与金属锆相连的电源，施加200-300V电压，对金属锆表面实施预轰击，约5分钟后升至规定电压380-450V；打开源极电源，施加电压，轰击源极，并逐步施加电压到900-950V；渗镀2-4小时。本发明获得的金属锆表面硬度明显提高，由原来的220Hv左右增加到1290Hv；经淬火处理后表面硬度进一步提高，同时渗镀后被渗金属锆摩擦系数明显降低。

锻铸机 742

 0

本发明涉及冶金锻铸，有一种锻铸机是锻造金属液体铸流(21)成型材的工艺设备，锻铸机采用具有鳄板(9)与机体(12)开合结构的鳄锻总成，替代铸轧工艺的轧棍与连铸工艺的结晶器；鳄锻总成与浇铸系统组合的锻铸机连铸连锻成型近终型制品——型材，鳄锻总成主体上部设为结晶器(10)下部设为鳄锻器(7)，设置有鳄锻器与结晶器的鳄锻总成主体下方设置有锻造锤(17)，金属液体铸流在上半部的结晶器结晶初始铸坯，初始铸坯向下步进移动到下半部的鳄锻器(7)，继续凝固的同时鳄板(9)与机体(12)开合锻造铸坯为锻材坯，锻材坯在鳄锻器(7)的下口吐出，吐出的锻材坯喂给锻造锤(17)锻造出铸锻材(20)。

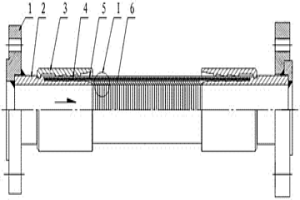

高耐磨低阻损可任意弯曲的橡胶软管 908

 0

一种高耐磨低阻损可任意弯曲的橡胶软管，包括橡胶软管本体，所述橡胶软管本体内设有耐磨内衬，所述耐磨内衬由多个硬质的叠置排列的碟盘组成，各碟盘的中部设置通流孔，环绕通流孔设有圆台形的碟盘侧壁，各碟盘由大口端到小口端的设置方向与橡胶软管内介质的流向相同。本发明的主要特点如下：1、由碟盘构成的耐磨内衬抗磨损能力大大提高，因此提高了橡胶软管的使用寿命；2、叠置的各碟盘相互独立，可以保证橡胶软管任意弯曲不受限制；3、可以根据流通介质不同，选用硬度不同的材料制成碟盘，实现耐用性和经济性的最佳结合；4、提高了橡胶软管的承压能力，有效防止介质沉积和倒流。本发明适用于冶金、矿石等行业输送高硬度粉料、颗粒料的场合。

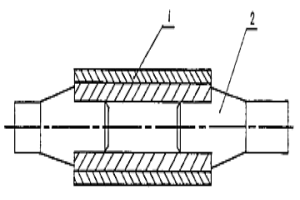

造纸压光机用组合式压光辊 795

 0

本发明涉及一种造纸压光机的压光辊,它由辊套和辊轴两部分组成,辊套与辊轴以热装方式或螺栓联接方式组合成压光辊。具有提高产品质量减轻自重的优点,并解决了整体铸造压光辊上辊颈疏松的问题。

大型中厚板轧机辊缝调节不等厚螺牙压下螺纹副 885

 0

本发明涉及冶金机械领域,特别是涉及一种大型中厚板轧机辊缝调节不等厚螺牙压下螺纹副。其特征是:不等厚螺牙压下螺纹副与等厚螺牙压下螺纹副的螺距和齿侧间隙不变,其压下螺母(2)螺牙的厚度大于压下螺丝(1)螺牙的厚度,压下螺母(2)螺牙的厚度等于原等厚螺牙厚度加螺牙厚差Δ,压下螺丝(1)螺牙的厚度等于原等厚螺牙厚度减螺牙厚差Δ,螺牙厚差Δ=2.5～3.5MM。在压下螺丝(1)螺牙谷底处开圆弧槽,圆弧槽与两相邻螺牙的轮廓线相切,圆弧半径R=8～12MM。这种大型中厚板轧机辊缝调节不等厚螺牙压下螺纹副设计合理、工作可靠,与等厚螺牙压下螺纹副相比其使用寿命可提高3年以上。

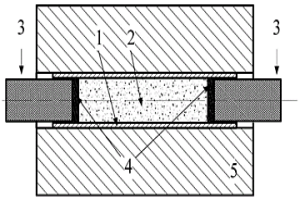

开孔泡沫金属填充复合材料的制作方法 1035

 0

本发明提供一种开孔泡沫金属填充复合材料的制作方法，首先，制备用于制作填充复合材料的开孔泡沫金属复合体坯料，并进行线切割，得到所需形状和尺寸的开孔泡沫金属复合体型芯；然后，在开孔泡沫金属复合体型芯的表面，制作填充复合材料的金属壁，并同步完成金属壁和开孔泡沫金属冶金结合的制作；接着，对开孔泡沫金属填充复合坯料，进行粗加工，使得加工后的各部分尺寸略大于所需泡沫金属填充复合材料的尺寸，并将粗加工后的开孔泡沫金属填充复合坯料的开孔泡沫金属孔隙中的复合物进行熔除操作；最后，通过精加工得到开孔泡沫金属填充复合材料。本发明中开孔泡沫金属与金属壁之间为冶金结合，与胶粘粘法结等相比，耐高温且不易老化。

铸造油料辊 927

 0

本发明涉及一种铸造油料辊,由辊套和芯轴组合而成,其主要特征是辊套由坚硬耐磨的外层与强韧性的内层冶金熔合而成。辊套外层化学成分为C1.0～3.0%、Si0.4～1.2%、Mn0.2～1.2%、Cr10～28%还含有Mo4%以下、W4%以下、Ni2%以下、V2%以下、Nb2%以下、B0.2%以下、N0.2%以下之中的一种或两种以上,其余为Fe和不可避免的杂质;内层材质为球铁或灰铸铁或铸钢。采用离心铸造方法制造,产品具有耐磨性和抗表面粗糙性优良的特点,从而显著延长磨辊周期和寿命。

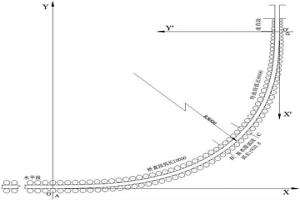

直弧型连铸机的蠕变弯曲蠕变矫直方法 779

 0

本发明公开了一种直弧型连铸机的蠕变弯曲蠕变矫直方法，其内容为：确定连铸坯材料在弯曲段至矫直段温度范围的屈服强度σs，选取连铸坯材料进行高温蠕变拉伸试验的恒应力σ，使σ< σs，确定连铸坯材料在某一温度和低于屈服应力σs情况下的最小蠕变应变速率；根据连铸坯厚度D和许用应变，根据直弧型连铸机机型的铸机高度、冶金长度和拉坯速度工艺参数，使弯曲段曲率变化率高于矫直段曲率变化率，缩短基本圆弧段弧长，增加连铸坯蠕变时间，使连铸坯在弯曲和矫直过程中有充足的时间进行蠕变变形；选取合适的机型曲线，使连铸坯在弯曲段和矫直段的应变速率低于试验确定的最小蠕变应变速率，以低于屈服应力的状态发生蠕变变形，最终实现连铸坯的蠕变弯曲和蠕变矫直。

蓄热保温炉 911

 0

本发明蓄热保温炉涉及冶金铸铝，所述的炉(1)，其膛腔(2)水滴弧线形状，两对称大弧线(32)膛腔(2)立墙与小弧线(31)立墙相切成型，膛腔(2)的墙与底由三层以上的砌体砌筑，衬层陶瓷砌体，其它保温砌，保温砌体表面贴附有铝箔，砌体层与砌体层之间成型出粉体(4)层，粉体(4)层中充填微细粉体(4)，微细粉体(4)≤320目矿物组成，比重≥2.7g/cm，≤320目粉粒中含≤800目的细粉；膛腔(2)上部水平设置气道(17)，气道(17)连通垂直导气管(18)，垂直导气管(18)连通蓄热体(3)。

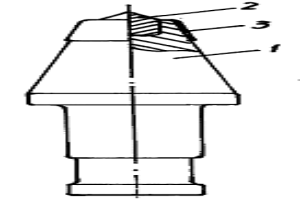

耐磨涂层强化的镐齿 873

 0

本实用新型提供了一种耐磨涂层强化的镐齿,它包括有前端设置盲孔的齿体和镶嵌于盲孔中并焊接固定的硬质合金刃,在齿体的前部外表面设置有与齿体冶金结合的耐磨涂层。本实用新型采用在齿体磨损严重的部位设置表面耐磨涂层,并使耐磨涂层与齿体形成牢固的冶金结合,可大大增强齿体的耐磨性能,从而提高镐齿的使用寿命;其耐磨涂层采用粉末材料,便于优化成份配比,易于按照需要制备不同硬度、强度和耐磨性的涂层,制备工艺简单,适用于高效规模化生产,有利于降低产品生产成本;采用熔点低于齿体的涂层材料,在制备涂层的过程中,加热温度低,可避免齿体晶粒粗大等金相组织恶化,保持齿体应有的综合机械性能。

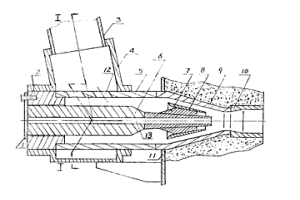

龙卷风发生器及其效应场熔炼法 1123

 0

本“龙卷风发生器及其效应场熔炼法”是将龙卷风发生器以一定的方法安装在冶金炉炉壁上。龙卷风发生器由蜗壳、外套、内套、外锥体、内锥体、螺旋导流体等零件组成。通过龙卷风发生器的直线气流转变成龙卷风,若干股龙卷风在炉膛内形成龙卷风效应场。其优点在于强化气流的剥离、冲击、贯穿能力、强化底焦的燃烧强度。提高铁水温度,减少炉壁效应,减少热能损耗,避免观察孔气流外冲,达到熔炼生产中节能、优质、高效、安全等经济技术效果。

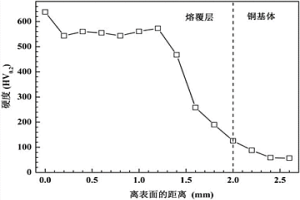

激光熔覆原位合成陶瓷相增强铜基熔覆层的制备方法 934

 0

本发明公开了一种激光熔覆原位合成陶瓷相增强铜基熔覆层的制备方法，涉及激光增材制造技术领域，包括以下步骤：首先，对基体进行预处理；然后，采用同步送粉激光熔覆的方式，将原料按照反应方程式摩尔比例配比后进行充分混合并干燥后作为熔覆材料；最后，在氩气的保护下，调节激光熔覆工艺参数，熔覆材料在激光束作用下原位反应生成三相陶瓷复合涂层，并且与纯铜基体呈现良好的冶金结合。本发明激光熔覆原位合成陶瓷相增强铜基熔覆层的制备方法所制备的铜基熔覆层组织致密，无气孔和裂纹，显微硬度值HV0.2600以上，在激光增材制造技术领域具有很好的应用前景。

轧机微尺度可控开/闭复合辊系 827

 0

本发明涉及冶金机械技术领域。该辊系工作辊轴承座轧件出口侧安装轧辊交叉角调节器I,入口侧安装紧锁器II,其操纵侧轴承座外端安装在线监测轴向力用的传感器(压头)透盖III,在紧锁器内安放热补偿碟形弹簧IV。从而,该辊系具有对轴向力、轧机振动和热补偿控制性能。本发明为灵巧的轧机工作辊和支承辊轴线交叉角控制和消除该轴承座和机架窗口之间侧隙的辊系,用于实现轴向力最小或改变作用方向,提高轧机抗振性能,实现高速轧制。

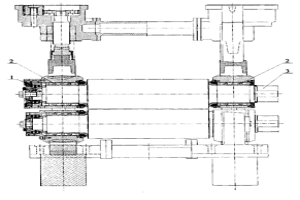

空间自位防交叉半封闭式型钢轧机 1061

 0

本发明涉及冶金机械技术领域。空间自位防交叉半封闭式型钢轧机,采用四列短圆柱滚子轴承和双列圆锥止推轴承,在轴承座与机架之间安装球铰链副形成空间自位性微尺度等效静定辊系;在上、下轧辊轴承座支撑处安装轧制力双支点分力座;在双支点分力座与机架立柱侧面之间安装螺纹千斤顶形成防止上、下轧辊轴线交叉的几何牵制机构。本发明提出的轧机具有更好的轧制产品精度,为有机架类轧机的空间自位型防止交叉微尺度等效静定辊系,确保轴承座跟随轧辊弯曲变形引起的辊颈倾斜而摆动实现轴承自位、在外干扰力矩下的轧辊防止动态微尺度交叉行为使轴向力最小、滚动轴承径向载荷呈M型非抛物线型分布从而成倍降低压力峰值且每列均载以实现可靠延寿的目的。

含锰钨铝亚稳奥氏体耐磨铸钢 1070

 0

本发明公开一种含锰钨铝亚稳奥氏体耐磨铸钢,其化学成分为WT%:C1.0～1.3%,MN 6.0～10.0%,W 0.5～2.0%,AL 0.3～1.0%,SI<0.8%,S<0.05%,P<0.05%,其余为FE。所述耐磨铸钢的冶炼工艺为:电炉冶炼,其冶炼出钢温度为1550～1650℃,浇注温度为1450-1500℃;冶炼时,合金元素由先到后的加入顺序为:钨铁、锰铁、铝,然后浇注成所需要的产品。这种耐磨铸钢具有优异的加工硬化能力,在使用中,铸件表层发生应变诱发马氏体相变,使其表层硬度达到HRC50～65,在通常使用条件下其耐磨性能比普通ZGMN13钢提高0.5～2倍。它适合于制造冶金、矿山、建材和煤炭等行业的耐磨零部件,如衬板、齿板和锤头等。

载重卡车轮毂专用铝合金铸棒的制备方法 683

 0

一种载重卡车轮毂专用铝合金铸棒的制备方法，其组合物及其重量百分比如下：Cu？0.20～0.30％，Fe？0.20～0.25％，Mg？0.90～1.20％，Si？0.70～0.80％，Mn？0.06～0.10％，Cr？0.15～0.22％，Ti？0.02％，Zn＜0.05％，剩余为Al；将称重后的原铝锭、纯镁锭、Al-40％Cu中间合金、Al-10％Fe中间合金、Al-20％Si中间合金、Al-10％Mn中间合金、Al-5％Cr中间合金、Al-10％Ti中间合金置入熔炼炉内熔炼，再使用冶金除渣装置进行除渣，制成铝合金液；再将铝合金液导入静置炉内，进行精炼；将精炼后的铝合金液在静置炉内静置30min；再将铝合金液通过热顶式铸造机进行成型铸造，即铸造成为铝合金铸棒；再将铝合金铸棒置入均匀化炉内进行均匀化处理，再将铝合金铸棒从炉内转入冷却室中，通过风机进行冷却后，即制成本发明载重卡车轮毂专用铝合金铸棒。

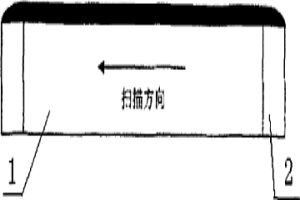

连铸结晶器铜板激光熔覆钴基合金涂层材料及工艺 992

 0

本发明涉及一种连铸结晶器铜板激光熔覆钴基合金涂层材料及工艺。其特征在于:该钴基合金涂层是一种钴基合金,按重量百分比计算其成分为:C?0.6～1.2%,Cr?20～30%,W?13～20%,Mo?3～5%,Si?0.8～1.2%,Fe?0.4～1.0%,Ni?7～9%,Nb?5%,余量为Co。本发明所述的熔覆涂层组织致密,无裂纹、气孔,与结晶器铜板表面形成良好的冶金结合,可形成2mm以上的熔覆层。本发明的工艺能够精确控制涂层的厚度及整个过程实现自动控制,具有能耗低,无污染,效率高,成本低的优点。因此采用本发明能改善原有结晶器涂层技术的缺点,具有显著的经济效益和社会效益。

锻旋轮毂专用锻造铝合金的制备方法 687

 0

一种锻旋轮毂专用锻造铝合金的制备方法,其组合物及其重量百分比为:Si?0.705～0.795%,Mg?0.905～1.005%,Fe?0.2163%,Mn?0.0705%,剩余为Al。制备方法:先将Al、Si、Mg、Fe、Mn称重后置入熔炼炉内熔炼,当温度达到750℃±5℃时,使用冶金除渣装置除渣,制成铝合金液;再将铝合金液导入静置炉内,加入2号熔剂粉再进行精炼,然后将铝合金液在静置炉内静置30min,静置炉温度为735℃～745℃之间;将上述铝合金液通过热顶式铸造机进行成型铸造,合金液温度保持在740±5℃,将铸成的铝合金铸棒置入功率为800kw的均匀化炉内进行均匀化处理,温度控制在570±4℃,其保温时间不低于8h;将均匀化处理后的铝合金铸棒转入冷却室中,通过风机进行冷却后,即制成本发明锻旋轮毂专用锻造铝合金。

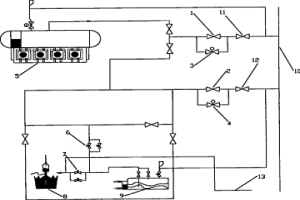

精炼炉抽真空用蒸汽多种汽源联合供应方法 786

 0

一种精炼炉抽真空用蒸汽多种汽源联合供应方法,属于冶金能源技术领域。采用的装置包括自力式调节阀及相应配套旁通阀、蒸汽连接管道若干、蒸汽混合装置;将轧钢余热锅炉产生去往低压管网的蒸汽接至炼钢系统蒸汽管网中,在去往低压管网的管路上安装自力式调节阀,将轧钢加热炉汽包放散口接至低压蒸汽管网中;使炼钢系统中RH炉抽真空低压蒸汽由炼钢转炉和轧钢余热锅炉产生的蒸汽供给,同时这两路蒸汽保厂房采暖用。优点在于,采用多种汽源,分段供汽,达到蒸汽的合理利用。从轧钢加热炉余热锅炉来的蒸汽可以弥补转炉间歇生产时蒸汽的供应不足,合理利用了低压蒸汽,减少了中压蒸汽的使用量,为保障设备正常运转,精炼炉生产的稳定进行,创造了良好的条件。

带式烧结机新齿型头尾星轮 857

 0

本发明涉及冶金机械设备领域。本发明由星轮体(10)和双联齿板(9)组成,其特征是:星轮为偶数齿,齿数为16-20个,双联齿板(9)固定在星轮体(10)上,双联齿板(9)分为宽齿和窄齿两种,两种齿与台车卡轮相啮合面的齿廓曲线是相同的,均由倒圆I(2)、渐开线(3)、倒圆II(4)、加速曲线(5)组成;两种齿背离与台车卡轮相啮合的一面同样也由倒圆I(2)、渐开线(3)、倒圆II(4)、加速曲线(5)组成,该发明其齿廓曲线大大降低了台车列运转时的冲击和磨损,进一步控制和消除了带式烧结机下台车列起拱的问题,同时对于烧结机的零部件寿命的延长、能耗的减少都具有重要的实际意义。

油膜轴承变过盈量弹性结合锥套 700

 0

本发明涉及冶金机械领域,特别是涉及一种用于大型板带轧机轧辊辊颈的油膜轴承变过盈量弹性结合锥套。其特征是:a.锥套薄端至密封槽凸台小等过盈量;b.从密封槽内侧局部区域由小到大的变过盈量、c.中部长区域大等过盈量、d.至另一边端密封槽的由大到小的变过盈量;e.密封槽外侧至锥套厚端凸台的小等过盈量。本发明可确保锥套与辊颈所需固持力条件下,锥套两边端接触压力峰值控制在辊颈屈服应力的1/3以下,防止两体接触面“拉毛”、粘结抱死或锥套薄端开裂等损伤,维持其设计寿命,提高板带轧制质量,降低成本。

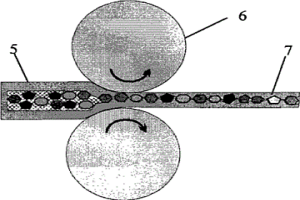

金属与金刚石复合体的制造方法 743

 0

本发明公开一种金属与金刚石复合体的制造方法。所述方法包括以下步骤:将金刚石磨粒和金属粉末结合剂置于两金属板之间,金属板可以是铜板,也可以是低碳钢板,金属板卷制成扁管状,卷逢处钎焊密封制成预制体,通过多道次冷轧至略高于颗粒尺寸的厚度,然后在700～900℃范围内进行烧结;本发明摈弃了传统的类似粉末冶金的方法,直接利用金刚石与铜或低碳钢板硬度方面相差悬殊的性能特点,在轧制过程中金刚石以嵌入的形式进入铜或低碳钢的块体中,利用轧制特有的高速流变和大变形率,配合少量结合剂金属粉末,使金属板相互焊合,避免了传统方法金属粉末易于氧化而造成烧结质量下降的问题。有利于机械化、自动化生产,降低了生产成本。

板带多模式连铸连轧控制方法 974

 0

本发明公开一种板带多模式连铸连轧控制方法，属于钢铁冶金短流程轧制领域，本发明融合流程再造协调机制，将摆式剪、隧道炉、除鳞箱装备机组与无头轧制工艺流程再造，技术级联精轧机组瞬态突变动态变规程，实现精轧机组不停机在线更换轧辊，确保全连续生产，优化无头轧制板带表面质量，提高轧制过程温度均匀化控制，工序配置更加协调灵活，具备柔性轧制生产模式，拓宽了产品厚度覆盖范围，提升板带连轧生产过程瞬态突变的主动调节能力和柔性制造水平，提高无头轧制板带产品质量和生产全连续性，本发明在促进钢铁冶金短流程轧制领域转型升级、绿色发展、扩大优势供给、优化产线配置等方面具有重要意义。

双金属层状复合管固液复合铸轧机 941

 0

本发明提供一种生产双金属层状复合管的固液复合铸轧设备，其包括机架、用于灌注铝液的浇注单元、压下及平衡调节装置以及铸轧辊单元，其还包括环形布流器以及导向支架，环形布流器外部包覆有用于使金属液保持在熔融态的加热装置。铸轧辊单元包括第一铸轧辊以及第二铸轧辊，第一铸轧辊和第二铸轧辊共同构成圆形孔型，待复合管基材由圆形孔型进入。本发明采用固液铸轧成形工艺生产双金属层状复合管，将快速凝固技术与轧制技术相结合，可以实现双金属界面的冶金结合，相比于传统生产工艺，覆层金属采用液态浇注，解决了拉拔复合、胀接复合、旋压复合等传统固-固相复合工艺对坯料尺寸和形状精度要求高等问题，具有显著节能、高效率、流程短等优点。

表面强化钛合金的渗铁方法 819

 0

一种表面强化钛合金，它是一种表面有厚度170-199微米含铁硬化合金层的钛合金；上述表面强化钛合金的渗铁方法主要是渗铁源极材料为工业纯铁，辅助阴极材料为奥氏体不锈钢材料，被渗材料为Ti72Zr17Al7V4钛合金，将经过机械抛光并超声清洗的被渗钛合金装入等离子冶金炉，抽真空后，充入氩气到工作气压35-45Pa，开启与被渗钛合金相连的电源，施加200～300V电压，对金属锆表面实施预轰击，5分钟后升至电压400-440V；打开源极电源，施加电压，轰击源极，并逐步施加电压到850-950V；渗镀2-4小时。本发明获得的金属锆表面硬度明显提高，由原来的460Hv左右增加到650Hv左右；同时渗镀后被渗合金的摩擦系数明显降低，磨损率降低66.67％。

焦碳粉粘合块和生产方法 1087

 0

焦碳粉粘合块和生产方法,涉及冶金焦碳的技术领域。通过将焦碳粉粘接成块,能够使焦碳粉用于冶金,以提高焦碳粉的利用价值。组分和配比是:焦碳粉100、洗精煤粉5～10、石灰粉3～6、钠水玻璃溶液30～45、十二烷基硫酸钠0.3～1、氟硅酸钠3.5～6组成。由下列生产方法实现:将钠水玻璃、十二烷基硫酸钠、氟硅酸钠和水以泡沫状态的胶液与焦碳粉、洗精煤、石灰粉均匀地混合在一起,并以干密度要求的体积为基准经过适当地压制成型、固化和干燥,并且可以配用炭化法提高粘接强度。
