江西有色金属湿法冶金技术理论与应用

离子型稀土矿的浸矿方法与系统 982

 0

一种离子型稀土矿的浸矿方法，其特征在于，以无氨电解质作为浸矿剂，对矿物进行渗滤浸出，使浸矿剂中的阳离子与被吸附在载体矿物表面上的“离子相”稀土发生交换，形成可溶性的稀土化合物而进入到溶液中。将离子型稀土矿装入浸矿交换柱中，按浸矿剂(升)/矿石(公斤)=0.6～0.8的比例加入浓度为2～5%的无氨浸矿剂;待矿面露出后，再按顶水(升)/矿石(公斤)=0.2左右的比例加入顶水；浸矿交换柱中残留的溶液基本流尽，即终止浸矿作业。本发明浸矿效率高、可避免氨氮对环境的污染。

逆流焙烧装置以及基于该装置的焙烧方法 751

 0

本发明涉及一种逆流焙烧装置，包括废料料仓单元和添加剂料仓单元，添加剂料仓单元包括石灰石粉料仓和煤粉料仓，废料料仓单元和添加剂料仓单元的下方出料口处设有皮带计量秤，皮带计量秤下方设有皮带运输机，皮带运输机连接制粒机，制粒机的出料口设有料斗，料斗通过斗式提升机连接立式焙烧窑，立式焙烧窑的顶部设有进料斗，立式焙烧窑的底部设有卸料仓，进料斗和卸料仓之间为炉膛，克服了传统焙烧露点的温度，如出现料层过湿、冷凝水现象，避免了出现稀泥、浆糊状态，增强了物料的透气性。

从电解锰阳极泥强化除铅的方法 795

 0

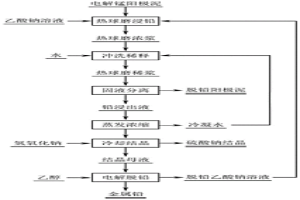

本发明公开了一种从电解锰阳极泥强化除铅的方法，该方法包括步骤：(1)将电解锰阳极泥与乙酸钠溶液混合，通过热球磨进行浸铅操作得到热球磨浓浆；(2)用水冲洗并稀释热球磨浓浆，热球磨稀浆经固液分离后，得到脱铅阳极泥和铅浸出液；(3)将铅浸出液进行蒸发浓缩，使铅浓度升高到30g/L以上，得到浓缩液；(4)将氢氧化钠加入至浓缩液，在不高于15℃的温度下结晶并分离出硫酸钠晶体，得到结晶母液；(5)将乙醇加入至结晶母液，采用不溶阳极通入直流电进行电解脱铅操作，使金属铅在阴极沉积，当溶液铅含量低至3g/L，停止电解，得到脱铅乙酸钠溶液。本发明可显著提高除铅效果，浸出过程不改变锰离子价态，而且可减少三废排放。

从高碱性溶液回收钨钼钒并再生氢氧化钠的方法 888

 0

本发明公开了一种从高碱性溶液回收钨钼钒并再生氢氧化钠的方法，包括：将氧化锶加入至含有钨、钼、钒一种或几种元素的高碱性溶液，在60～80℃下进行一次苛化沉淀反应，得到一次锶盐沉淀和一次苛化后液；将一次锶盐沉淀干燥脱水后，配入碳粉，进行煅烧得到一次煅烧渣；将一次煅烧渣加入至一次苛化后液，在80～100℃下进行二次苛化沉淀反应，得到二次锶盐沉淀和二次苛化后液；将二次锶盐沉淀与碳酸钠溶液混合反应，得到稀有金属富集液和碳酸锶渣；将碳酸锶渣干燥脱水，配入碳粉进行煅烧，得到氧化锶。本发明利用无毒性的锶元素在系统内循环，实现了高碱性溶液的碳酸根脱除和稀有金属的提取，并使氢氧化钠再生。

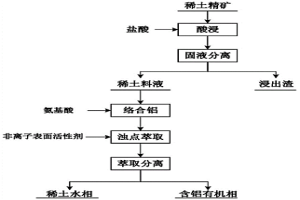

从稀土料液中络合-浊点萃取除铝的方法 920

 0

本发明公开了一种从稀土料液中络合‑浊点萃取除铝的方法，通过采用谷氨酸和组氨酸对含铝的稀土料液进行络合前处理，利用浊点萃取法对稀土料液中的铝离子进行萃取分离，实现了从稀土料液中去除铝离子。选择性络合‑浊点萃取除铝的方法可以保证铝离子的一次萃取率达到70％以上，稀土萃取率不超过6％，极大的降低了稀土料液中铝离子的浓度，为后续制备高纯稀土产品创造了条件。与现有技术相比，该方法具有新颖性，且萃取剂通过反萃可以循环使用，减少对环境的影响并降低处理成本。

从钨酸钠溶液中除锡的方法 861

 0

一种从钨酸钠溶液中除锡的方法，包括以下步骤：（1）先在含锡的钨酸钠溶液中加入氧化剂，同时缓慢滴加酸来调节钨酸钠溶液的碱度，维持温度在30~60℃，反应20~60min；（2）再在步骤（1）的溶液中按先后顺序分别加入可溶性铁盐和碱，所述的可溶性铁盐中铁与锡的质量比为30~100:1，维持温度在30~100℃，反应30~90min，制备得到含氢氧化铁沉淀的固液混合物；（3）制备得到的固液混合物用去离子水过滤3~5次，去除氢氧化铁沉淀，最后将滤液经过硫化、调酸、萃取、结晶得到锡含量小于2ppm的仲钨酸铵产品。本发明提供的方法能够去除钨酸钠溶液中高含量的锡，同时也不会造成钨损失。

堆浸尾渣生物氧化浸出回收工艺 999

 0

本发明公开了一种堆浸尾渣生物氧化浸出回收工艺，包括堆浸方法、微生物培养方法和生物浸出方法。本发明的有益效果是：该方法利用氧化铁硫杆菌这类微生物溶浸矿石中的金属，最大优点是其生长所需能源取自液化矿物中的硫和铁，另加少量氮、磷等营养成分，故培养成本低，且生长时不长杂菌，无需灭菌处理；硫化矿物被其氧化后形成的硫酸和硫酸高铁又是某些金属或金属矿物的强氧化剂和溶剂，故这类细菌适于溶浸铜、铀、锌、钴、镍等硫化矿与某些氧化矿；用细菌浸出这些低品位矿石时，生产成本低（只及常规法的1/3～1/2）、基建费用省（只及常规法的1/5～1/4）经济效益良好。

简易的预埋管增设的方法 954

 0

本发明涉及一种简易的预埋管增设的方法，包括如下步骤：步骤一：槽池的槽底或槽壁上选定预埋管的安装位置并标记定位点；步骤二：在定位点所在的位置通过水钻开孔器进行钻孔形成与槽池内腔连通的安装孔；步骤三：安装孔的孔壁上涂设与槽壁内侧面上防腐层连接的安装孔防腐层；步骤四：在预埋管的外壁上涂设树脂胶泥层；步骤五：预埋管端部的表面与槽壁的内侧面再次涂设二次防腐层，预埋管尾部的表面与槽壁的外侧面涂刷贴布；骤六：等待安装孔防腐层、脂胶泥层以及二次防腐层固化，投入使用。该方法可以简化预埋管加设过程，开孔时对槽体砼结构和内防腐层破坏较小，省略了混凝土二次浇灌固化、保养等过程，施工周期较短，操作简便，易于施工。

烧结钕铁硼回收废料的再生利用方法 1050

 0

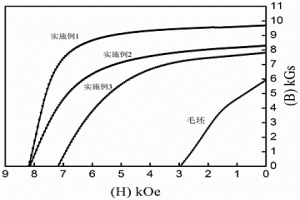

本发明涉及一种烧结钕铁硼回收废料的再生利用方法，属于稀土永磁材料技术领域。将清洗干净的机加工切割的边角料、电镀不合格产品等NdFeB回收废料，进行机械破碎，过筛，得到大颗粒磁粉（筛网的尺寸介于60?300目），在大气环境下，取向成型，制成毛坯，毛坯的密度可达到6.0g/cm3，随后对毛坯进行真空热处理，得到高性能的NdFeB永磁体。本发明中原料磁粉为破碎NdFeB回收废料得到的约百微米级的磁粉，磁粉的储存、磁体的取向成型过程及成型后毛坯的储存可以在大气环境中进行，简化了生产工艺，提升了生产效率。

钽铌冶炼煅烧氢氧化物用本体材料坩埚制作方法 1113

 0

本发明公开一种钽铌冶炼煅烧氢氧化物用本体材料坩埚制作方法，其步骤：配料、初成型、一次液压、塑膜抽真空包装、一次等静压、微波烘干、高温煅烧。本发明的优点在于：成型稳定、产品形状及壁厚均匀、坩埚致密性好，方便快捷、操作简单、省人力、省人工、投资小、生产周期短、可批量生产、降低劳动成本。

离子型稀土矿原地浸取工艺 838

 0

一种适用于底板渗漏的离子型稀土矿的原地浸取工艺,采用矿体爆破松动、地面沟槽注液和钻孔压力注液、在矿体底部钻凿集液孔,集液孔内安设收液管,并与真空系统连接。采取真空封底收液方法,实现浸矿液有效回收。其突出优点是不搬山,不污染环境,适于离子型稀土矿的开发利用。

离子型稀土矿提取稀土及综合利用工艺 981

 0

这种工艺是根据离子型稀土矿的特点，在机械分 级机中同时进行浸取稀土、脱粗和除铝作业，不含稀 土的粗尾砂通过筛分作业得到石英砂和钾长石粗产 品，含稀土的矿浆通过水力旋流器分级后，分别用水 平带式真空过滤机和压滤机过滤，湿式强磁选，得到 稀土母液和钾长石、瓷土产品。稀土浸取液含 RE2O31～2.5克/升，Al＜1毫克/升，混合稀土氧 化物含RE2O3＞95％，稀土总收率＞85％，石英砂含 SiO2＞92％，瓷土含Al2O3＞35％，钾长石含 K2O＞10％。本发明适用于各种离子型稀土矿提取稀土及综 合利用。

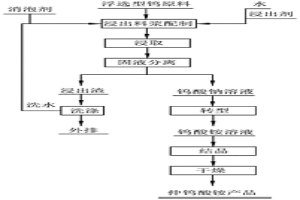

浮选型钨原料的分解工艺 986

 0

本发明涉及冶金化工技术领域，提供了一种浮选型钨原料的分解工艺，包括浸出料浆配制：将浮选型钨原料、浸出剂、水和/或洗水、一种或多种消泡剂按一定比例在浸出反应器混合，获得浸出料浆；浸出获得钨酸钠溶液和浸出渣的混合料浆；固液分离获得钨酸钠溶液。本发明通过在浸取工序中添加消泡剂，能够有效抑制浮选型钨原料中的表面活性剂对生产过程的影响，有效缩短料液输送的时间，获得较好的溶液净化效果并获得高品质的仲钨酸铵产品，并可减少生产事故的发生。本发明可处理高杂钨酸钠溶液，改善和优化生产工艺过程，减少了钨原料的损失，生产出低杂质含量、高质量的仲钨酸铵产品，能耗低、生产成本低，作业环境良好。

生产电积钴的方法 1001

 0

本发明涉及一种生产电积钴的方法，包括如下步骤：浸出、除铁：钴原料经破碎、球磨后用H2SO4和SO2浸出，得到CoSO4浸出液，浸出液除铁后得到除铁后液；萃取：除铁后液经P204萃杂工序除去溶液中杂质元素，除杂后的萃余液进入P507萃钴工序，用硫酸或电积后液反萃得到纯净的CoSO4溶液；深度净化：采用萃取法或离子交换法进一步除去CoSO4溶液中的少量杂质，并对CoSO4溶液进行深度除油；电解液的配置：深度净化后的CoSO4溶液加入添加剂，得到电积前液；电积：对电积前液进行电积作业，得到电积钴产品和电积后液。本发明电积过程中不会产生Cl2，大大改善了操作环境和降低了对设备的防腐要求。

通过碳热还原从退役锂离子电池黑粉中回收碳酸锂的方法 812

 0

一种通过碳热还原从退役锂离子电池黑粉中回收碳酸锂的方法，涉及一种从退役锂离子电池中回收碳酸锂的方法。本发明是要解决现有的退役锂离子电池黑粉中正极和负极材料难分离且锂资源回收困难的技术问题。本发明再生成本低、易操作、回收的碳酸锂纯度高达99％，锂离子回收率达到85％以上，回收过程中不产生二次污染。本发明可以在不放电，不拆解分离的条件下直接将退役锂离子电池破碎筛分后得到黑粉，并从中最大程度地从退役锂离子电池中回收锂，同时步骤一中第一次抽滤的滤渣中的镍钴锰可以制备前驱体或定向回收，充分做到资源高效回收。

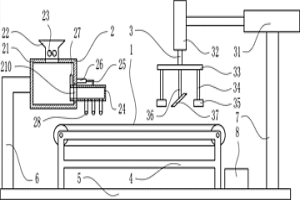

用于稀土粉料的提纯装置 887

 0

本发明涉及一种提纯装置，尤其涉及一种用于稀土粉料的提纯装置。本发明要解决的技术问题是提供一种用于稀土粉料的提纯装置。本发明提供了这样一种用于稀土粉料的提纯装置，包括有皮带输送机、均匀加料装置、移动提纯装置等；皮带输送机的左上方设置有均匀加料装置，皮带输送机的右上方设置有移动提纯装置，皮带输送机安装在机架上，机架的底部与底座的顶部通过螺栓连接的方式连接，支架Ⅰ设置为L形，支架Ⅰ位于均匀加料装置的左侧。本发明所提供的一种用于稀土粉料的提纯装置，通过采用皮带输送机、均匀加料装置和移动提纯装置相分离的组成结构，极大的方便了工作人员对本装置的维护维修，同时所采用的零部件少，结构组成简单灵活。

离子交换法制备仲钨酸铵的方法 752

 0

本发明公开了离子交换法制备仲钨酸铵的方法，包括：（1）将钨精矿进行碱处理，以便得到碱性钨酸钠料液；（2）向碱性钨酸钠料液中加入酸性物质并加热进行中和处理，以便得到钨酸钠料液；（3）将钨酸钠料液进行稀释，以便得到交前液；（4）利用弱碱性阴离子交换树脂对交前液进行吸附处理，以便使交前液中的钨被弱碱性阴离子交换树脂吸附；（5）利用解吸剂对吸附有钨的弱碱性阴离子交换树脂进行解吸处理，以便得到解吸液；（6）将解吸液进行除杂处理，以便得到除杂后液；（7）将除杂后液进行蒸发结晶处理，以便得到仲钨酸铵。利用该方法可显著提高交前液中三氧化钨的浓度，减少废水的产生，并制备得到合格的APT。

用于强化浸取离子型稀土矿的助浸剂及其浸取方法 1087

 0

本发明公开了一种用于强化浸取离子型稀土矿的助浸剂及其浸取方法。该助浸剂为水溶性的α-氨基酸或α-氨基酸盐，采用将浸取剂和助浸剂混合配置成的浸矿液浸取离子型稀土矿。此类助浸剂在α碳上同时具有-COO-及-NH2的结构，-COO-能通过羧基上的氧原子与稀土形成RE-O的配位络合物，-COO-及-NH2同时存在使浸取体系具有溶液缓冲的作用，在浸取的过程中保持浸出液的pH稳定。另外，水溶性的α-氨基酸或α-氨基酸盐对环境的影响小，是动植物必须的营养元素，易降解。该助浸剂在浸矿过程的使用，提高了稀土浸出率，减少了浸取剂的用量，降低了氨氮污染，经济环保。

从铜冶炼烟灰中回收金属铜与锌的方法 1127

 0

本发明公开了一种从铜冶炼烟灰中回收金属铜与锌的方法,采用NH4Cl-NH3溶液为浸出剂,在常温下从铜冶炼烟灰中浸出铜、锌,过滤分离后采用萃取剂LIX-84-IT选择性萃取铜,负载有机相经过洗涤后,用含硫酸120-250g/L的溶液反萃铜,反萃液用于电积生产金属铜。萃铜余液,常温下用锌粉两段逆流置换,得到的Zn(II)-NH3-NH4Cl溶液采用电积法生产金属锌,锌电积废液经配液后返回浸出烟灰。该方法具有流程简单、易于操作,产品为高价值的金属、易于销售等优点,能广泛处理各种含铜、锌的铜冶炼烟灰。

分步除杂沉淀回收无铵稀土母液中稀土的方法 764

 0

本发明涉及一种分步除杂沉淀回收无铵稀土母液中稀土的方法，采用无铵沉淀剂氧化钙(镁)进行除杂沉淀，将除杂沉淀过程分为两次，第一次添加少量沉淀剂，使其产生高质量的产品，称之为最终产品；第二次再添加过量沉淀剂，使其沉淀完全，且带有一定量的碱性杂质，称之为中矿；将中矿返回至上一步分离液中继续沉淀，构成一个只有沉淀产品和分离液返回利用的回路。本发明解决了稀土矿山氨氮污染问题，同时将中间固体返回至前一作业段，既可以保证稀土的充分回收，又可以为前一作业段提供碱性物质，降低整个作业中沉淀剂氧化钙或氧化镁的用量，节约了生产成本。

用NaY分子筛从低浓度稀土溶液中回收稀土的方法 693

 0

一种用NaY分子筛从低浓度稀土溶液中回收稀土的方法，包括以下步骤：（1）称取一定量的NaY分子筛，加入到稀土溶液中，NaY分子筛与稀土溶液中稀土离子的质量比为12:1-14:1，在吸附温度为25-45℃、pH为3-5、振荡吸附时间为50-70min条件下吸附；（2）用稀酸或者NaCl溶液解吸步骤（1）中吸附有稀土离子的NaY分子筛，稀酸溶液的浓度在1-5mol/L，所得的稀土解吸液用沉淀法回收稀土。本发明对稀土离子镧、钇、钆的吸附率均可达到96%以上，解吸率在95%以上，再生性好，回收率高，对环境无污染。

离子型稀土矿硫酸浸矿液氨沉淀稀土提取工艺 787

 0

本发明提供了离子型稀土矿一种新的稀土提取工艺,其特征是采用硫酸浸矿液氨沉淀。利用本发明稀土生产成本仅为草酸工艺的四分之一。稀土实收率达90%左右,远远高于其他工艺。氧化稀土产品纯度达92%以上。并且无环境污染,取得了经济效益、社会效益和环境效益的统一。

酸性蚀刻废液和含锌铜烟尘灰协同处理回收铜的方法 852

 0

发明公开了一种酸性蚀刻废液和含锌铜烟尘灰协同处理回收铜的方法，包含如下步骤：1）浸出处理，将含锌铜的烟尘灰和酸性蚀刻废液混合浸出、静置、过滤，得到含锌、铜的铜溶剂；2）铜溶剂萃取，在步骤1）中得到的所述铜溶剂中加入铜萃取剂，得到含铜萃取液及含锌萃余液；3）反萃取，对步骤2）中得到的所述含铜萃取液进行反萃取，得到反萃液及二次铜萃取剂；4）电积铜粉对步骤3)中的所述反萃液进行电沉积过程，得到铜粉和电积贫液；其中，步骤3）中所述二次铜萃取剂可代替或混合步骤2）中所述铜萃取剂；步骤4）中所述电积贫液可用于步骤3）中所述反萃取过程。该工艺经反萃取获得高纯度的硫酸铜反萃液，反萃液用电积法生产电积铜粉产品；铜溶剂萃取工序的含锌萃余液送锌回收生产线回收锌。该工艺获得的产品电积铜粉比传统电解铜粉生产成本低。

离子型稀土矿钙盐绿色提取方法 704

 0

本发明公开了一种离子型稀土矿钙盐绿色提取方法，以矿土主要物质钙盐为浸矿剂，添加少量铝、铁、铵根组成的复合盐浸矿剂，利用铝、铁、铵根强酸弱碱盐的水解呈酸性调节浸矿过程的pH值，从而促进稀土的浸出，实现离子型稀土的高效、绿色提取。

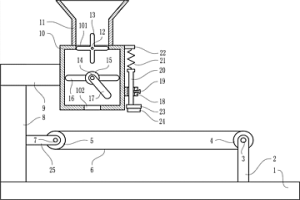

用于稀土粉料的防堵式提纯装置 1094

 0

本发明涉及一种用于稀土粉料的提纯装置，尤其涉及一种用于稀土粉料的防堵式提纯装置。本发明要解决的技术问题是提供一种能够避免堵塞、保证提纯工作能够正常进行、省时省力、工作效率高的用于稀土粉料的防堵式提纯装置。为了解决上述技术问题，本发明提供了这样一种用于稀土粉料的防堵式提纯装置，包括有底座、大支架、第一旋转轴、第一皮带轮、第二皮带轮、循环皮带、第二旋转轴、大支撑板、固定板、箱体等；大支架位于底座的上方，大支架与底座相连接。本发明所提供的一种用于稀土粉料的防堵式提纯装置，在供料过程中能够避免稀土粉料发生堵塞，能够保证提纯工作正常进行，省时省力，工作效率高，有利于企业的生产和发展，性能安全可靠。

碳酸钠沉淀制备窄分布超细氧化钇的方法 1026

 0

本发明公开了一种碳酸钠沉淀制备窄分布超细氧化钇的方法，具体为采用碳酸钠作为沉淀剂，氯化钇作为料液，采用并流加料的方式，通过严格控制晶种制备、沉淀陈化、分段焙烧等三个步骤中的条件，尤其是晶种制备和沉淀陈化过程中的温度、pH，以及分段焙烧过程中的温度控制，最终制备获得一次粒径≤100nm，二次粒径D₅₀≤4μm，(D₉₀‑D₁₀)/(2D₅₀)小于1.0的窄分布氧化钇粉体。本方法具有成本低、易工业化、革除氨氮污染等优点，可将我国的钇资源优势转化成经济优势，对于促进我国稀土产业升级换代具有重要推动作用。

氟化氢铵的回收方法 871

 0

本发明就是要提供一种氟化氢铵的回收方法，采用从钽铌分离工序中回收氟化氢铵，依次包括分离工序、铌沉淀工序及结晶工序，其是在现有的分离工序与铌沉淀工序之间增加铌萃取工序，所述铌萃取工序包括萃取钽铌分离铌液调酸、有机相萃取、水反萃取、萃取铌，反萃铌液制纯铌液。其是从钽铌分离工序中回收氟化氢铵，在铌钽分离中能解决铌钽生产过程中的废液回收问题。即现有钽铌分离流程中增加一个萃铌工序，有效的减少环境污染；不会对环境造成污染。

处理含铜镍锡锑复杂物料的湿法处理工艺 1056

 0

本发明涉及一种处理含铜镍锡锑复杂物料的湿法处理工艺，包括第一次浓硫酸浸煮工序，第一次水浸工序，第二次浓硫酸浸煮工序，第二次水浸工序，水解沉锡锑，其特征在于根据热的浓硫酸具有强氧化剂和强酸性，它很易与铜镍锡锑反应生成相对应的硫酸盐化合物，根据铜镍锡锑硫酸盐在硫酸体系中的溶解度的关系，使与贵金属分离，达到富集贵金属的目的。而铜镍在返回下道工序处理，以达到能综合回收铜镍锡锑等元素，此工艺流程短，运行成本小，操作方便简单，节能降耗。

稀土浸出母液浓缩富集工艺及获得的产品 1104

 0

本发明公开了一种稀土浸出母液浓缩富集工艺及获得的产品。所述稀土浸出母液浓缩富集工艺，包括步骤：(1)向浓度<1g/L的低浓度浸出母液中通入除杂剂中和去除铝杂质；(2)将除铝后母液通入离子交换柱中进行稀土离子的吸附富集，再用酸进行解吸，得到液态稀土产品。本发明工艺大力简化矿山与分离厂生产工序，缩短流程，综合成本降低，提高效益，环保达标，其生产的新型“液态稀土富集液”产品，稀土浓度高，杂质含量低，优于以现有技术工艺生产的“固态”稀土产品，可供分离厂直接进槽分离使用。

低成本从铜钴矿中提取铜、镍、钴中间产品的方法 691

 0

本发明涉及一种低成本从铜钴矿中提取铜、镍、钴中间产品的方法，本发明先将铜钴矿矿石用破碎机破碎，然后用磨矿机矿磨至粒度≤100目；将≤100目的矿粉放置反应釜中，用盐酸进行常温常压搅拌浸出，将矿石中的铜、镍、钴、铁、镁、钙以氯化物进入浸出液中；调整pH值为0.5～1.5之间，加入相当溶液中铜物质量不少于1.5倍的铁粉进行置换除铜；在90℃温度不断搅拌下同时滴加氨水和双氧水来调节pH和氧化亚铁离子来生成针铁矿除铁；采用有机萃取剂P204萃取镍、钴。其投资少、工艺简单合理、能耗低、浸出率高，生产成本低。
