辽宁有色金属电冶金技术理论与应用

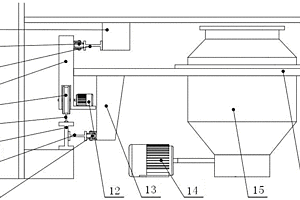

悬臂自行走式球团环冷机散料收集智能系统 765

 0

本实用新型属于冶金设备技术领域，尤其是涉及一种悬臂自行走式球团环冷机散料收集智能系统，包括环冷机立柱，环冷机横梁，散料收集筒，散料回收小车，其特征在于在散料收集筒上设有散料收集筒托板，与此散料收集筒托板相连接有悬臂自行走式移动机构，在散料回收小车上设置有小车位置传感器，在散料收集筒与的散料收集筒托板之间设置有称重传感器，与移动机构和各个传感器相连接有智能控制系统。本实用新型由智能控制系统操作，能够实现环冷机散料收集的周期性动作，对散料收集筒采取悬臂自行走方式进行收料和卸料，有效提高了环冷机散料收集的技术性能、控制性能、生产效率和适应性，节省了大量人力、物力和财力，实践证明性能可靠稳定。

异型镁碳砖 792

 0

本实用新型属冶金行业钢包耐火衬领域，尤其涉及一种异型镁碳砖，异型镁碳砖砖本体（1）呈柱状结构；异型镁碳砖砖本体（1）包括第一柱体单元（101）及第二柱体单元（201）；所述第一柱体单元（101）与第二柱体单元（201）均为长方体结构；所述第一柱体单元（101）与第二柱体单元（201）垂直相接；在所述第一柱体单元（101）端面设有凹槽（3）。本实用新型结构简单，压紧力强，不易脱落与损坏。

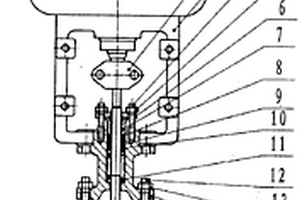

气动精小型平衡式套筒调节阀 793

 0

本实用新型涉及一种气动精小型平衡式套筒调节阀，其特征在于：在阀体的上部设有气动执行机构，通过连接螺母、支架、双头螺柱、六角螺母与上阀盖固定连接，在上阀盖内依次设有压板、填料压盖、上衬套、填料、下衬套和填料弹簧构成气动薄膜弹簧执行机构；阀塞部件设置在阀体内的下套筒内，阀塞部件与阀体通过密封垫Ⅱ密封连接，上阀盖与阀塞部件通过双头螺柱、六角螺母、上阀盖、密封垫Ⅰ、上套筒和平衡密封圈密封固定连接构成低阻流套筒调节机构。本实用新型气动具有低摩擦系数、不粘连的特性，重量轻、体积小、流量大的特点，适用于要求噪音低、压差大的场合，可广泛用于石油、化工、冶金、电站、建材、玻璃和轻工行业自动控制和远程控制。

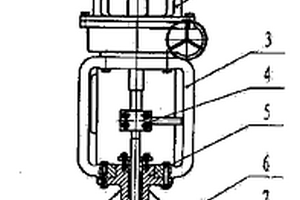

气动活塞切断阀 963

 0

本实用新型涉及一种气动活塞切断阀，其特征在于：是由气动活塞双作用执行机构、手轮、支架、连接螺母、上阀盖、六角螺栓、阀体和阀芯组成，采用气动活塞双作用执行机构和切断机构两部分，在气动活塞双作用执行机构中：气动活塞双作用执行机构上设有手轮通过连接螺母与支架连接，支架设置在阀体的顶部；切断机构中：阀芯设置在阀体内，阀芯采用单导向平衡平板式结构，上阀盖通过六角螺栓与阀体连接。本实用新型具有结构简单、操作方便、使用可靠、快速关闭、用于切断等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭、快速放空的制动化控制系统中。通常用于石油、化工、冶金、电站等行业的自动控制和远程控制。

电袋复合除尘器 731

 0

电袋复合除尘器,本实用新型涉及冶金、电力工业烟尘排放用除尘器,静电除尘器的后部有一导流孔。在静电除尘器的后部带有袋式过滤除尘器。静电除尘器的导流孔与袋式过滤除尘器的进气口相连通。本实用新型的使用是将其安装在锅炉、高炉、转炉的排烟口处,当烟气从进气烟箱进入到静电除尘器内,烟气中的颗粒被收尘极吸附,被静电吸附处理后的烟气经过导流孔进入袋式过滤除尘器,那些烟气中未被静电收尘极捕捉到的剩余颗粒则被阻隔在滤袋的表面。由于本实用新型将两种除尘器结合为一体,延长了滤袋的清灰周期。减轻了粗颗粒冲击滤袋的力度,提高了使用寿命,降低了企业的生产成本。处理后的烟气完全达到新环保标准的要求。解决了现有产品存在的处理效果不理想和运行成本高的问题。

泵 893

 0

本实用新型涉及的是适合石油、化工、制药、食品、冶金、矿山等领域,用于液体、粉状物、高粘度液体、含结晶体的、含纤维状杂质介质输送的泵。其结构是在泵体内设一个由棱形的转子支架、在转子支架两端固定的轴向压辊、在轴向压辊间的圆周上均布有与转子支架连接着的径向扶正辊、和在每两根径向扶正辊间设有的轴向扶正辊构成的转子,在泵体和转子支架的轴孔内设有通过链条与减速机连接的主轴,在泵体内壁与转子之间有一根沿泵体设置的胶管,在泵体的进、出口处设有固定胶管的卡子,在胶管的两端头设有法兰,在泵体的两侧设有侧板。本实用新型泵的吸程在9.5米以上,扬程是现有泵的2倍,适用范围宽,既可作输送泵,又可作真定泵使用,一泵两用。

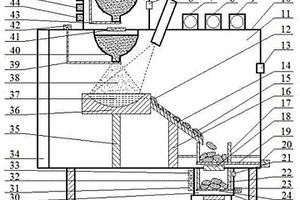

电子束高效、连续熔炼提纯多晶硅的设备 1081

 0

本实用新型属于用物理冶金技术提纯多晶硅领域。一种电子束高效、连续熔炼提纯多晶硅的设备,加料真空闸室安装与真空室相连通,出料真空闸室与真空室相连通,收集室与出料真空闸室相连通;加料真空闸室顶部带有装粉盖,装粉盖下部安装上装粉桶,上装粉桶出粉口对应落粉真空室门,落粉真空阀门连通下装粉桶,下装粉桶出料口下方放置硅块,硅块放置在坩埚中,坩埚出料口与倾斜铜槽上端连通,倾斜铜槽底端连通收集筒,收集筒底部出口对应落料真空阀门,落料真空阀门连通出料真空闸室,出料真空阀室内装有冷却筒,冷却筒出料口连通收集室;真空室上方的电子束流对准硅锭。本实用新型结构简单,采取连续加料和连续出料的熔炼方式,能耗小,成本低。

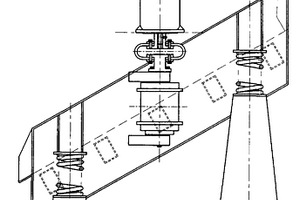

高频平动细筛 651

 0

一种高频平动细筛,属于振动筛分机械领域,是针对现有的电磁高频振网筛在进行细或超细物料筛分时,仅依靠电磁微振来带动连杆和摆动摇臂敲击筛网振动,而使整体筛面获得的激振力不均匀、振幅小、局部筛网处易堵孔,导致筛分效率低,处理量小等问题而研发的。本实用新型提供一种高频平动细筛,在筛框对称两侧采用惯性振动器或振动电机做为激振源,筛网全部平动,频率可高达48.33HZ,双振幅可达4MM,彻底解决电磁高频振网筛筛面各处获得激振力不均匀、振幅小的问题,而使其筛分效率高、处理量大,可广泛应用于冶金磨矿、化工涂料、磨料加工等细或超细物料筛分作业中。

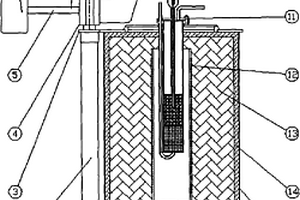

反应管自动升降装置 873

 0

本实用新型涉及铁矿物冶金性能检验设备领域,尤其涉及一种反应管自动升降装置,包括炉体、试样反应管、电子天平、反应管吊链,其特征在于,炉体侧设置气缸,气缸缸杆上设有天平支架,天平支架上设置电子天平,电子天平通过反应管吊链与试样反应管相连接。所述的气缸缸杆上还设有配重块。与现有技术相比,本实用新型的有益效果是:结构简单、操作方便,通过由机械自动执行机构来代替人工高温装卸反应管,不但能保证试样反应管在炉管内的准确定位,还大大减轻了实验操作人员的劳动强度,保证了实验过程人身安全。

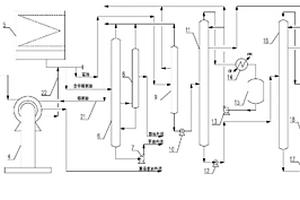

以一蒽油为原料生产精蒽、精咔唑及菲产品的装置 929

 0

本实用新型涉及冶金焦化行业煤焦油深加工工艺技术领域，尤其涉及以一蒽油为原料生产精蒽、精咔唑及菲产品的装置，包括搅拌冷却器、浆液循环槽、离心机、结晶箱、浓缩塔、蒽塔和咔唑塔，搅拌冷却器依次与浆液循环槽、离心机、结晶箱工艺相连，结晶箱的富油管路与浓缩塔中段入口相连，结晶箱的含菲溶剂油管路与溶剂蒸馏塔中段入口相连；溶剂蒸馏塔塔底为菲油产品出口；蒽塔侧线为精蒽产品出口；咔唑塔侧线为精咔唑产品出口。与现有技术相比，本实用新型的有益效果是：1）生产中不需加入萃取剂，经浓缩塔、蒽塔和咔唑塔的三步蒸馏工艺，能同时得到蒽、咔唑及菲油三种产品。2）具有溶剂消耗少，产品纯度高，污染小，可连续操作等优点。

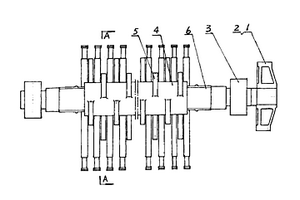

改进的热破碎机 821

 0

一种用于冶金机械行业中烧结机上改进的热破碎机,由大齿轮、键、轴承座、辊、齿、护套、箅板母体、格子板、法兰组成。大齿轮用键固定在辊上,齿均匀地布置在辊上并焊接在一起,辊和齿内各有两个进出水孔,箅板母体内有两个进出水孔,护套装在辊两端,两端固定法兰,在每个箅板母体上对称布置两块格子板并焊接在一起,将法兰固定在基础上。该装置结构设计合理、造价低、寿命长、减少工人劳动强度、提高生产效率。

圆盘造球机电动旋转刮刀的新型结构 688

 0

本实用新型属于冶金工业中的圆盘造球机技术领域,尤其是一种圆盘造球机电动旋转刮刀的新型结构,包括内刮刀,外刮刀,与此内刮刀、外刮刀相连接的刮刀支架、刮刀传动,内刮刀的直径加大于外刮刀的直径,外刮刀的直径∶内刮刀的直径=1∶1.55～1.65。优选的外刮刀的直径∶内刮刀的直径=1∶1.6。本实用新型将圆盘造球机电动旋转刮刀的内刮刀直径加大,外刮刀直径缩小,即加大内刮刀覆盖区域,减少外刮刀覆盖区域,使内刮刀轨迹密度由密变疏,外刮刀轨迹密度由疏变密,使整盘刮刀轨迹疏密程度趋于一致,显著改善了旋转刮刀轨迹覆盖性能;内外刮刀功率消耗基本趋于一致,对节能与方便设备维护都起到了良好的作用。

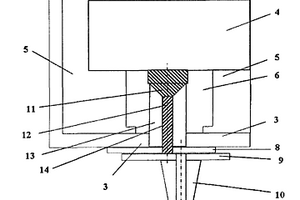

提高钢水洁净度的引流装置 1089

 0

一种提高钢水洁净度的引流装置,属于冶金技术领域,包括座砖、上水口砖、下水口砖、上滑板和下滑板;其中上水口砖的内孔为直筒式。采用本实用新型的装置,可填充碳质或铁质的棒状物质或颗粒状物质作为引流物质,使产生的6价CR化合物减少50%以上,并且钢液中的杂质也有明显减少。

铁塑复合包装板 617

 0

本实用新型涉及的是冶金钢铁企业,包装冷轧卷板、冷轧板、镀锌卷板用的一种铁塑复合包装板。该板结构是,用铁网做包装板的中间骨架,在铁网的两侧通过粘合膜层使铁网与聚丙烯膜裂纤维布层粘合在一起,成为该包装板的基板,再在基板的两表面上,再粘合一层粘合膜层。为了增加板的弹性和外表的光滑、美观,在上述成品板的一侧上粘合带色的取向聚丙烯膜或高压聚乙烯膜层,即制得彩色的铁塑复合包装板。本实用新型与已有技术中的PVC塑料板相比,抗冲击、抗摩擦力强,便于冷轧板包装后的运输和吊装;抗弯曲性能好,不易折;在-45℃-50℃的条件下,不变形,不脆化,经久耐用;彩色外表面美观漂亮,深受广大用户的喜欢。

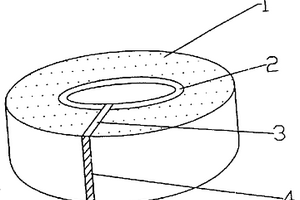

方便透明胶 947

 0

方便透明胶,按国际专利分类表划分属于化学、冶金部分,化学分部,粘合剂;一般粘合方法;其它类不包括的粘合方法,粘合剂材料的应用小类,薄膜或薄片状的粘合剂组技术领域。其目的是解决寻找开头方便,裁剪方便的技术问题,它主要由透明胶带、滚圈、卡套、刀片、粘块构成。其特征是:粘块的两块整体位置粘贴连接在卡套的两端的位置,卡套的整体位置圈套通过粘块安装在滚圈内腔及透明胶带最外层的透明胶带后头贴厘米的位置,刀片的刃侧位置直接指向连接在透明胶带的最外层开端处的位置,刀片的侧面位置粘贴连接在卡套的外壁的位置,适于实用的新的技术方案在薄膜或薄片状的粘合剂组的领域里,具有广泛用途,且制作简单,成本低廉使用方便,易于推广。

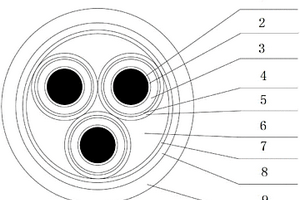

高压变频电力电缆 1015

 0

本实用新型属于电缆领域，具体为一种高压变频电力电缆。该电力电缆设有导体、导体屏蔽层、绝缘层、绝缘屏蔽层、铜带屏蔽层、填充、无纺布绕包垫层、铜丝编织屏蔽层、护套，具体结构如下：导体的外部为导体屏蔽层，导体屏蔽层的外部为绝缘层，绝缘层的外部为绝缘屏蔽层，绝缘屏蔽层的外部为铜带屏蔽层，形成绝缘屏蔽线芯；在绝缘屏蔽线芯的外部为无纺布绕包垫层，在无纺布绕包垫层外部为铜丝编织屏蔽层，在铜丝编织屏蔽层的外部为护套。本实用新型适用于石油、冶金、发电、铁路、矿山等工业方面，提供高压变频电机和高压变频电源连接的供电电缆。

诊断高炉炉缸内衬装置 946

 0

本实用新型属黑色冶金范畴，尤其涉及一种诊断高炉炉缸内衬装置，它包括下炉缸内衬、温差电偶及CPU；温差电偶置于下炉缸内衬中；温差电偶的输出端接CPU的输入端；温差电偶由位于下炉缸内衬周向上数个温差电偶测量单元组成；温差电偶测量单元包括第一测量单元（1）、第二测量单元（2）及第三测量单元（3）；第一测量单元（1）、第二测量单元（2）及第三测量单元（3）呈等边三角形分布；温差电偶用于测量整个下炉缸内衬的温度；CPU自动接收温差电偶发出的温度信号并进而分析下炉缸内衬的状况。本实用新型测量精度高，适应性强，温差热电偶使用寿命长，能保证高炉安全可靠运行。

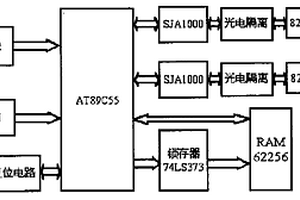

CAN总线式单元控制器 968

 0

一种CAN总线式单元控制器,属于工业自动化控制领域。主要是针对目前现场设备与PLC之间大多是应用模拟信号连接,不适应总线控制改造的问题而设计的。主要是采用了数字控制技术和总线通信技术,以AT89C55微处理器为中心,连接有看门狗及复位模块、程序存储模块、总线通信模块、数据扩展模块和电源模块等组成。实现了CAN总线与现场智能设备的连接,完成了对工艺过程的自动化控制。具有可远程控制和故障诊断,简单、灵活、成本低和功能全等特点。可广泛应用于石油、化工、冶金、电站等工业生产部门生产过程的自动控制中。

半自动注油万向联轴器 714

 0

本实用新型涉及一种在冶金行业的轧钢机、连铸机上通常使用的可伸缩的十字轴式万向联轴器,尤其涉及该联轴器上外花键轴和内花键套润滑方式的改进。本实用新型的实现方式是在外花键轴的表面加工连续的油线,并径向开设进油孔和出油孔;同时在该轴的一侧端面中心轴向开设输油孔,并使进油孔和出油孔与输油孔连通;输油孔的一端为盲孔,另一端用圆柱块封堵。本实用新型实现了外花键轴和内花键套的长期润滑,延长了万向联轴器的使用寿命;使用方便,节省润滑油。

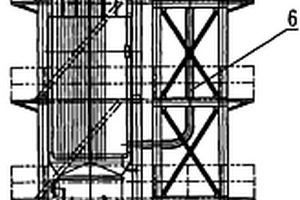

立式余热锅炉 838

 0

本实用新型公开了一种立式余热锅炉,包括上锅筒和下锅筒,其特征在于所述锅炉为双锅筒结构,下锅筒为螺纹烟管换热器,采用立式布置;上锅筒做为汽水分离器,采用横置式;上、下锅筒通过上升管、下降管及钢架连接成一体,在下锅筒上部烟气入口处布置喷砂除垢装置,下部布置省煤器。其中所述下锅筒上焊有拱形、凸形和/或平板形管板,管板与螺纹烟管焊胀结构连接,在烟管入口侧管板上浇筑耐火砼和珍珠岩砼,出口侧则视情况浇筑和/或不浇筑前述防护层;本实用新型提供的废热锅炉具有结构简单、维修方便、运行安全稳定,无腐蚀,热效率高的特点,适宜在冶金、化工和炼化行业的废热回用装置中广泛使用,有效的解决了在钠盐碱回收锅炉中事故率高的问题。

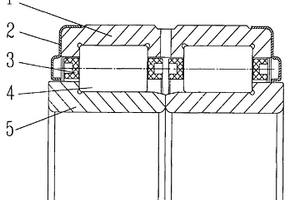

铁路专用的密封式双列圆柱滚子轴承 973

 0

本实用新型涉及一种新的密封式双列圆柱滚子轴承,应用于铁路机车轴箱,属于冶金领域。大功率铁路机车轴箱用的原始结构的轴承承载能力低,安装使用繁琐,使用寿命短,不符合工作环境的需要,本实用新型包括外圈、密封罩、保持架、圆柱滚子及内圈,同时轴承采用ECP结构设计,有利于提高轴承承载力,提高轴承可靠性和寿命。

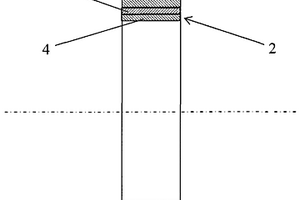

用于掘进机伸缩外筒的耐磨结构 654

 0

本实用新型涉及掘进机械领域,具体为一种用于掘进机伸缩外筒的耐磨结构,解决现有技术中掘进机伸缩外筒的堆焊处表面质量不稳定,制造及工艺成本较高等问题。该耐磨结构设有伸缩外筒、钢背套,钢背套安装于伸缩外筒内表面,钢背套为外层的钢圈和内层的铜合金层相结合的结构。本实用新型在掘进机伸缩外筒内表面镶有钢背套,钢背套使用的是青铜粉末冶金工艺,采用烧结、轧制、整型等工艺手段,使钢板与铜合金牢固的结合成一体,同时使铜合金达到较高的密度,使得铜合金的合金成份分布比较均匀、密度一致,材料的摩擦、磨损性能有较大提高,同时达到较高的硬度。

定量给料机 708

 0

一种定量给料机,用于建材、冶金、化工等行业原料配料的设备,主动滚筒、皮带、称重托辊、托辊、被动滚筒、张紧装置、称重传感器、测速传感器、驱动电机等构成。计量装置采用两只称重传感器直接连接称重托辊的结构形式;其主动滚筒、被动滚筒通过轴承座用紧固螺栓安装在机架上,环形皮带套入主动滚筒和被动滚筒及托辊并撑起,张紧装置同样安装在机架上,其中装有被动滚筒的轴承座,上下有滑道与机架连接,可改变其位置调节皮带张力;计量装置由称重传感器和计量托辊组成,计量托辊轴端连接在称重传感器的前端连接件上;测速传感器由编码器和壳体构成,安装在被动滚筒轴头上。称重显示控制部分由二次显示仪表完成。

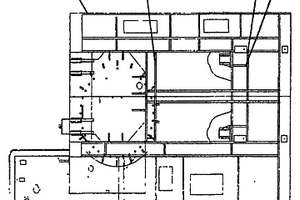

拆炉机中盘结构 938

 0

本实用新型属于冶金矿山设备,是对拆炉机中盘结构设计的改进,特别涉及一种具有重量轻、节省钢材的拆炉机中盘的结构,其特征在于:拆炉机中盘是由10根纵梁、14根横梁、筋板和加强板焊接连接成网格式的钢结构中盘,纵梁采用厚度为16MM的钢板,横梁采用厚度为14MM的钢板。本实用新型拆炉机中盘结构,具有结构简单、使中盘刚性好、抗冲击能力强、节省钢材等特点。既能保证中盘的强度和刚度,又减少材料的费用,使体积减小,外观美观,每台车可节省1吨钢材。

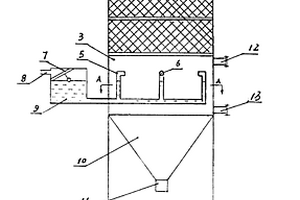

烟气干法脱硫塔 1016

 0

一种烟气干法脱硫塔，其上部有活性炭吸附段底 部有集尘器，中部有利用烟气废热通过间接传热把换 热列管内的水气化的汽化室，藉此，可使进入吸附段 的烟气的温度降低、湿含量增高，从而能提高活性炭 对烟气中SO2的物理吸附和化学吸附作用，提高脱 硫效率和吸硫容量，同时可降低排烟废气中的微尘 量，此塔可用于脱除高温冶金废气、锅炉烟气等中的 SO2。

数字锁定平衡阀 816

 0

本实用新型涉及一种机械平衡阀。针对液体管路系统的压降误差,在实际应用中难于消除的难点,设计了一种数字锁定平衡阀,可较准确地控制管路系统中液体的压降。它是由阀体、阀盖、阀杆和阀塞构成,阀盖上圆座体上安装有数字刻度盘、圆座体一侧安装有数显齿轮、另一侧设有锁销。该阀可代替节流阀、截止阀,并具有自动记数的特点,可广泛地应用于工业和民用采暖、冶金、石油化工等液体管路系统。

总线开关式考勤机 975

 0

一种用于考勤管理的总线开关式考勤机,由计算机,考勤板,打印机构成,考勤板与读数总线及选通电路输入信号线,通过接口电路与计算机相连接,考勤数据存入计算机中,可随时利用被记录的考勤数据获得所需要的统计报表,有速度快,报表规范的效果,本实用新型尤其适用于集中生产,连续作业的大型厂矿企业使用,如石油化工企业,冶金企业,纺织企业,矿山等。

浮选矿浆泡沫在线自动动态密度分析仪 617

 0

本实用新型属于一种浮选矿浆泡沫在线自动动态密度分析仪,其特征在于:由探测装置、螺旋升降装置和控制装置所组成,探测装置由配重探测器、与其连接的钢线和拉力传感器组成,螺旋升降装置下端接拉力传感器,控制装置装在控制箱体内,由开关电源、PLC模板、端子排和液晶触摸屏组成,PLC模板分别与液晶触摸屏和端子排连接,端子排分别与拉力传感器和螺旋升降机箱连接。采用本实用新型可实现在线自动动态密度分析,通过泡沫分析仪的趋势变化,可以对现场泡沫的微观变化直观的显示出来,显示泡沫的厚度和质量,提高浮选作业效率和质量,适用于各种冶金选矿厂,帮助选矿厂实现生产自动化。

焦炉用带弹性刀边密封的整体式炉门 679

 0

本实用新型涉及冶金行业热回收焦炉技术领域，尤其涉及一种焦炉用带弹性刀边密封的整体式炉门，其特征在于，砖槽为整体式结构，炉门本体上不设一次进风口，曲柄采用紧丝杆与炉门本体相连接。本实用新型的有益效果是：1）整体式炉门本体，缩短了炉门高度，改善密封效果，提高了焦炉的环境保护等级；具有结构简单、单体重量轻、体积小、易制作、易安装、易更换等特点；2）减少在装煤和推焦过程中荒煤气从炉门口大量逸出，降低除尘负担；避免了炉堂内温度急剧下降破坏炉体及耐火材料，提高焦炉的使用寿命；3）炉堂温度升温快，缩短结焦时间，提高产焦率；4）炉门本体上不设一次进风口，可避免频繁摘取造成调节阀振动和损坏。

快速处理加热掉坯事故的专用吊钩 639

 0

本实用新型涉及冶金轧钢领域的一种吊装工具，特别涉及一种快速处理加热掉坯事故的专用吊钩，包括两块相同的吊钩，其特征在于，所述吊钩为一体设计，吊钩上设有椭圆形通孔、槽口及圆形通孔。与现有技术相比，本实用新型的有益效果是：1)专用吊钩代替钢丝绳直接接触高温板坯，使钢丝绳远离高温不易断裂，消除了设备及人身安全隐患，提高了现场作业的安全性；2)可降低处理事故难度，快速处理掉落的板坯，降低了工人劳动强度，节约了处理事故时间，提高了工作效率；3)结构简单，易于加工制作，使用方便。
