甘肃有色金属冶金技术理论与应用

氢氧化镍废渣硫酸再浸出的方法 807

 0

本发明公开了一种氢氧化镍废渣硫酸再浸出的方法，该方法包括以下步骤：1）氢氧化镍废渣浆化:在浆化釜内，将自来水与氢氧化镍废渣按质量比(0.5—1)：1混合后进行浆化30min，电机搅拌频率保持在30—35Hz；2）氢氧化镍废渣浸出：浆化后的氢氧化镍废渣通入反应釜，加入浓硫酸调节浆化后氢氧化镍废渣物料pH值在0.5—1，反应20—30min后，通入强还原剂气体，通入气体与氢氧化镍废渣质量比为（1—5）：1000，反应30min；3）固液分离。本发明目的在于回收氢氧化镍废渣中的镍钴金属，克服氢氧化镍废渣难浸出技术问题。

利用萃取法分离氯化镍溶液中钙镁锰的方法 721

 0

本发明公开了一种利用萃取法分离氯化镍溶液中钙镁锰的方法，涉及分离氯化镍溶液中钙镁锰的技术领域，用于解决现有技术中分离氯化镍溶液中钙镁锰会引入其他杂质离子，不利于后续的电积镍生产，造成溶液中有价金属损失的问题，该发明主要包括皂化步骤、萃取步骤、洗镍步骤及洗杂步骤。本发明通过皂化步骤、萃取步骤、洗镍步骤和洗杂步骤，在不引入其他杂质的同时，对镍精矿氯气浸出液进行深度净化，避免了因钙镁锰等杂质不断富集影响电积镍生产稳定性及其产品品质的问题，为高品质电积镍的连续稳定生产提供了技术保障，同时有效降低溶液中有价金属的损失。

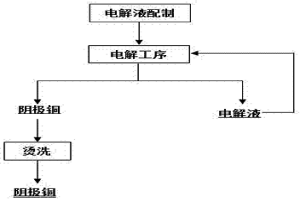

含镍铜铁钴的硝酸盐溶液生产阴极铜的方法 603

 0

本发明公开了一种含镍铜铁钴的硝酸盐溶液生产阴极铜的方法，涉及在硝酸体系中，采用不溶阳极电解工艺，处理含镍铜铁钴溶液生产阴极铜的方法。其关键工序包括：电解液配制、电解以及阴极铜烫洗工序。该工艺可以在硝酸体系下，处理含镍铁钴等杂质离子的溶液，同时通过对电解液离子浓度及酸度的控制，有效抑制了硝酸体系电解过程中阴极铜的反溶现象，在H+达到1.5g/L高酸条件下可抑制阴极铜反溶现象；通过对电解工序工艺技术条件控制，在电解时可采用高电流密度生产，电解产能高。产出的阴极铜品级率达到了99.90%的标准。

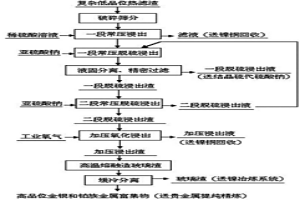

从复杂低品位热滤渣中高效富集稀贵金属的方法 836

 0

本发明提供了一种从复杂低品位热滤渣中高效富集稀贵金属的方法，热滤渣采用一段常压预浸出、两段常压脱硫浸出、一段脱硫液蒸发浓缩结晶硫代硫酸钠产品、二段脱硫渣加压氧化浸出、加压渣造玻璃渣脱除硅铁钡钙镁铝复杂硅酸盐等杂质得到高品位贵金属富集物。本方法工艺简单，环境友好，不产生有毒的废气和废渣等，亦不使用有毒的试剂，有利于环境保护，操作方便，劳动强度小、效率高，生产过程容易控制，也易于实现过程的自动化；能得到金银和铂族金属含量高达9～15%的品位高、质量好的贵金属精矿，贵金属回收率达到99%以上，容易衔接金和铂族金属的萃取分离精炼工艺。

大型工业级天然铀萃取柱建模仿真方法 1016

 0

本发明涉及一种大型工业级天然铀萃取柱建模仿真方法。建立脉冲折流板萃取柱的传质扩散模型，建立硝酸铀酰萃取过程的热力学模型，建立脉冲折流板萃取柱的水力学模型，将硝酸铀酰萃取过程的热力学模型和脉冲折流板萃取柱的水力学模型进行联合，利用荣格库塔法对传质扩散模型进行求解，即可计算出脉冲折流板萃取柱水相与有机相出口硝酸铀酰浓度结果；对计算结果进行校验，对符合要求的输出，得出最终计算结果，对不符合要求的重新返回进行计算。本发明可模拟工业级脉冲折流板柱进行浓度高达450g/L的硝酸铀酰的萃取过程，模拟结果精度较高，仿真模拟结果与真实脉冲折流板萃取柱萃取硝酸铀酰的测量值误差在8％以内。

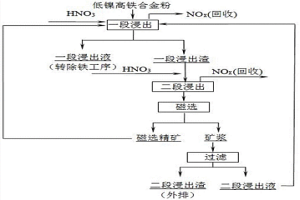

低镍高铁合金粉的硝酸全浸方法 1073

 0

本发明公开了一种低镍高铁合金粉的硝酸全浸方法，该方法将低镍高铁合金粉首先采用浓硝酸一段浸出并得到一段浸出液和一段浸出渣，一段浸出液进入除铁工序处理回收镍钴有价金属，一段浸出渣继续加入浓硝酸进行二段浸出，浸出结束后进行磁选，磁选精矿返回一段浸出，矿浆进行液固分离得到二段浸出液和二段浸出渣，二段浸出液返回一段浸出工序，二段浸出渣作为浸出终渣外排。本发明通过硝酸两段逆流浸出处理低镍高铁合金粉相比单级浸出可降低总用酸量20%以上，同时对二段浸出后的矿浆进行磁选，可将未完全反应的金属物料分离出来，返回浸出工序，进一步提高了镍钴浸出率，镍钴浸出率可达到98%以上，且能保证外排浸出终渣含镍＜0.3%、铁＜6%。

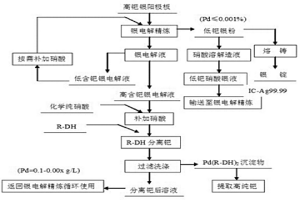

从银电解液中高效分离钯的方法 735

 0

本发明提供了一种从银电解液中高效分离钯的方法，使银电解液中游离硝酸的质量体积浓度符合要求，加热银电解液；称量高效除钯剂，加入加热后溶液，搅拌反应，真空过滤，得除钯后液和钯配合物；洗涤钯配合物；除钯后液加入银电解槽，进行银电解，得到银粉；银电解槽内溶液中钯的质量体积浓度大于等于0.4g/L时，对溶液进行钯分离，除钯后液返回银电解精炼循环使用；当银电解槽内溶液中其他各种杂质离子浓度均超出银电解液规定范围时，抽出银电解液，分离钯，进行废银电解液处理。该方法能从复杂银电解液中一步高效高选择性分离钯，银、铜等金属沉淀率极低，不破坏溶液性质，可返回银电解槽循环使用，提高电解液净化除钯的效率。

碳钢管道内衬防腐胶层的方法 696

 0

本发明涉及一种碳钢管道内衬防腐胶层的方法，其特征在于是在碳钢管道管道内壁进行喷砂除锈后，涂刷粘合胶胶层；在外径与碳钢管道内径匹配的防腐胶管外壁上涂刷粘合胶，将防腐胶管送入碳钢管道内，将防腐胶管粘贴在碳钢管管道内壁上；鼓入气体使防腐胶管胀大，使防腐胶管紧贴在管壁内壁上，形成防腐胶层。本发明的方法，将碳钢管道内部喷砂除锈后涂抹胶浆，将预先制作好的胶管贴合在管道内壁，形成无接缝形式的防腐衬胶层，具有优良的抗渗性，耐腐蚀性，制作方便，使用寿命长的特点。

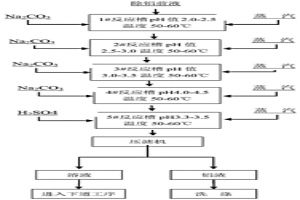

镍钴溶液除铝的方法 678

 0

一种镍钴溶液除铝的方法。涉及一种Ni、Co金属盐类溶液净化，特别是在湿法生产镍钴过程中用于浸出溶液净化去除铝的方法。其特征在于其除铝过程的步骤依次包括：(1)将除铝前液控制溶液pH值为2.‑2.5，进行搅拌反应；(2)反应后液控制pH0值为2.5‑3.0，进行搅拌反应；(3)反应后液控制pH值为3.5‑3.5，进行搅拌反应；(4)反应后液控制pH值为4.5‑4.5，进行搅拌反应；(5)反应后液控制pH值为3.3‑3.5，进行搅拌反应；(6)反应后液固液分离。本发明的方法，有效解决了溶液极难过滤的问题，反应温度低，能源消耗少，可以做到深度除铝，其工艺适应性广，当溶液中铝含量达到6g/L以上时，依然可以做到深度除铝。

提硫设备 698

 0

本发明公开了一种提硫设备，包括：机架、固液分离装置、溢流装置；机架为一端高、另一端低的上端面倾斜的长条梯形结构；固液分离装置包括驱动装置和螺旋体，驱动装置包括电机和轴承组件，电机设置在机架高的一端，螺旋体的一端与电机连接、另一端与轴承组件连接；溢流装置包括加热管和溢流箱，加热管套装在螺旋体外，加热管的一端与电机连接、另一端与溢流箱的一侧连接，加热管上管壁设有进料管，加热管与电机连接的一端底部管壁设有排渣管，溢流箱位于机架低的一端；所述轴承组件设置在溢流箱内。本发明通过加热和固液分离结构将单质硫从硫渣提取出来，突破了传统脱硫的复杂工艺，节约成本，降低劳动强度，减少占用面积。

包头混合型稀土精矿分解处理工艺 975

 0

一种包头混合型稀土精矿分解处理工艺，包括以下步骤：步骤1、将包头混合型稀土精矿在350‑600℃温度下进行活化焙烧，活化时间为1‑6小时，得到活化焙烧矿；步骤2、活化焙烧矿用3mol/L‑8mol/L盐酸溶液进行逆流优溶浸出，得到低酸度的少铈氯化稀土溶液和盐酸优浸渣；步骤3、盐酸优浸渣水洗脱水后得脱水浸出渣和水洗液；步骤4、脱水浸出渣和浓硫酸以质量按比例混合、焙烧，得到硫酸焙烧矿；步骤5、硫酸焙烧矿进行后续的水浸、中和除杂工序，得到硫酸稀土溶液。本发明采用盐酸逆流浸出的方法，稀土溶液的浓度高达250g/L有利于后续萃取分离，盐酸优化浸出避免了四价铈的浸出，可以有效避免配位氟的浸出，从而避免萃取过程中产生氟化稀土三相物。

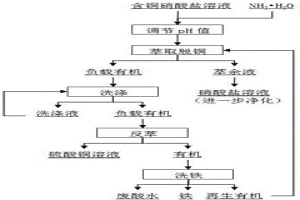

硝酸盐溶液深度除铜的方法 1034

 0

本发明公开了一种硝酸盐溶液深度除铜的方法，该方法工艺流程为：调节pH值‑萃取脱铜‑负载有机相洗涤‑反萃‑洗铁，是一种硝酸体系高效分离和富集铜，并得到高品质的硫酸铜溶液的方法，该方法分离效果好，铜直收率高，萃余液含铜＜0.01g/L，硫酸铜溶液纯度高；且适用范围广，可用于含铜200g/L以下的硝酸镍、硝酸钴等多种硝酸盐溶液或硝酸盐混合溶液。同时，该方法采用氨水作为中和剂调节萃取前液pH值，氨水具有络合作用，可调高萃铜深度，且氨水在后续易于回收实现循环再利用，有效降低耗碱成本。另外系统中未引入杂质离子，无废渣、废水产生，高效清洁，工艺流程短，具有良好的经济效益和资源环境效益。

降低氯化钙干扰的金的化验方法 642

 0

本发明公开了一种降低氯化钙干扰的金的化验方法，包括如下步骤：第一步、将以下溶液混合配置铁试样溶液：用氯化铁配置每毫升含铁100mg的稀盐酸溶液；50g醋酸‑醋酸铵溶液溶于100mL水中，再加入加100mL冰醋酸，混匀；氟化氢铵：饱和水溶液；硫氰酸钾溶液：20％水溶液；硫代硫酸钠标准溶液0.012N，称取3.89g硫代硫酸钠，溶于1L新煮沸冷却水中，标定：取20mg铜；提供一种降低氯化钙干扰的金的化验方法，通过数组对比化验，加入不同去除干扰氯离子的药剂，最终确定加入比例1:10的氧化镍，能降低氯离子对金的干扰性，化验误差降低22％，使得化验误差与理论值基本相符，减少化验误差与理论值的偏差。

回收废旧电路板中铜的浸出液的制备方法 925

 0

本发明公开了一种回收废旧电路板中铜的浸出液的制备方法，该方法包括以下步骤：将甲基咪唑溶解稀释于溶剂1中得到溶液1，将溶质溶解于溶剂2中得到溶液2，在40～120℃恒温水浴以及搅拌环境中，将溶液2缓慢滴加溶液1中，在氮气保护下回流反应8～24h，将反应产物抽滤洗涤、干燥，得到离子液体中间体；将离子液体中间体溶解于蒸馏水中，往蒸馏水中缓慢滴入质量分数为98％的H₂SO₄溶液，在40～120℃下搅拌反应8～24h，将反应产物旋转蒸发除去蒸馏水后干燥得到目标离子液体；将去除焊锡的电子元件和氧化剂、酸性离子液体混合，在40～100℃恒温水浴、搅拌环境中反应0.5～24h，将反应产物过滤后所得滤液为浸出液。本发明对环境友好，浸出液可重复使用，铜的浸出率更高，工艺简单。

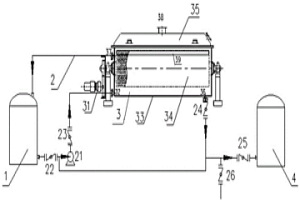

旋流电积生产镍扣的装置及其电积方法 1054

 0

一种旋流电积生产镍扣的装置，包括：电积槽、待电积液储槽、强制循环系统及贫镍电积液储槽；所述电积槽包括：作为阳极的电积槽槽体、卧式安放在电积槽槽体两端面的U型卡槽内的可旋转式阴极及传动装置，所述电积槽槽体侧面设有与可旋转式阴极轴线平行的镍扣溜板出口，所述可旋转式阴极圆周外表面附着分布有若干孔洞的绝缘涂层且轴向一端与传动装置齿轮啮合。本发明以电积槽槽体作为阳极且阴极为可旋转式阴极，其装置结构简单，工艺流程简短，阴极与阳极内外布置，从而不另外使用始极片，沉积于阴极上的镍扣易于剥离，且对阴极和产品均无损坏，所产镍扣外观均匀、质量高，减少二次深加工投资。

用于金属氯化物精炼的膜电积槽 1057

 0

本发明提供一种用于金属氯化物精炼的膜电积槽，包括槽体、阳极、阴极、阳极室循环管路、中隔室循环管路和阴极室循环管路，所述的槽体由自左向右邻接的阳极室、中隔室、阴极室组成，阳极室与中隔室由阳离子选择性隔膜隔开，中隔室与阴极室由阴离子选择性隔膜隔开，阳极室盛有阳极液，中隔室盛有盐酸溶液，阴极室盛有阴极液，所述的阳极室循环管路、中隔室循环管路、阴极室循环管路分别对应连接于阳极室、中隔室、阴极室的顶部和底部。本发明完全解决常规金属氯化物电积过程中氯气产生的问题，无环境污染，并且可得到副产品盐酸，回收再利用，经济价值高，所得金属产品质量好。

除去氧化铜粉中硫酸根的方法 798

 0

一种除去氧化铜粉中硫酸根的方法,涉及粉末冶金粉体中硫酸根的除去方法。其特征在于其过程是将氧化铜粉采用氢氧化钠溶液浸泡,然后用水洗涤至洗水呈中性,过滤干燥,得到的氧化铜粉中的硫酸根含量小于0.05%。本发明的方法,可以使氧化铜粉中的硫酸根降低到≤0.05%,满足特殊行业的要求。该法操作简单,除去效果明显。

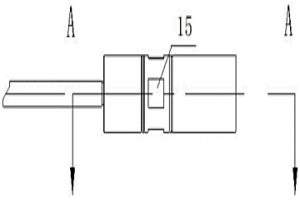

色度测量光电接收装置 827

 0

本发明公开了一种色度测量光电接收装置，包括机架(1)、平透镜(3)、压圈(4)、光源架(5)、光源座(6)、发光二极管(13)、密封套(8、14)、电缆密封头(10)、内盖(7)、光电检测器(11)、钛杆(9)；所述机架(1)为三层筒状结构，内部沿轴向设有内孔，侧壁开有开口，与内部联通，使得被测液体能够通过开口在机架内部流通，装置的内孔中装有发光二极管、透镜、光电检测器，发光二极管发出的光源透过有色液体投射到光电检测器上，光电检测器吸收透过有色液体的有色光谱，可以快速准确地检测出萃取液体性质变化引起的色度变化。

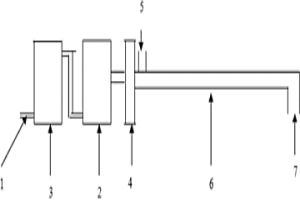

管道气流干燥方法 1060

 0

一种管道气流干燥的方法，包括：1、用锅炉产生的蒸汽把鼓入换热器的空气通过一级换热器、二级换热器加热到65℃到85℃；2、用高压风机从二级换热器抽风，将已经加热的空气抽出，进入干燥管道；3、将氟化钠的物料从干燥管道进料口加入，带动湿物料顺利进入管道，氟化钠物料进行干燥。本发明在管道传输过程中不仅对物料干燥，而且对物料进行破碎，使氟化钠中的水分降低到≤0.2%，由于采用管道式气流干燥，不仅考虑对热能的充分利用，而且对一二级换热器的换热面积、风量、进料量、管道直径和长度、洪料温度等都有严格的限制，保证最终产品达到合格，以保证产品中的水分达到≤0.2%的要求。

在湿法浸出过程中气液固三相反应的充气方法 787

 0

本发明涉及一种在湿法浸出过程中气液固三相反应的充气方法,用于加强浸出效果。其特征在于是将浸出气体通过带有微孔的陶瓷膜气体分布器或钛管,使气体通过微孔分割为细小的气流后进入浸出料浆参与浸出反应的。本发明的方法,采用带有微孔的陶瓷或钛及钛合金管做为浸出过程中气体分布器,改善浸出效果,增强气液固三相混合,加强气体在浸出反应中的动力。

低品位高镁含镍矿的处理工艺 696

 0

一种低品位高镁含镍矿的处理工艺，包括以下步骤：（1）高镁含镍矿破碎磨矿；（2）氧化焙烧；（3）高温硝酸浸出：采用硝酸作为浸出剂，在高温高压的条件下浸出原料中的镍、钴、铜有价金属元素，将铁抑制在渣中；（4）中和除杂：通过加入氧化镁，使杂质元素水解沉淀，达到净化除杂的目的；（5）硫化沉淀：将硫化氢气体通入净化后的溶液中，使镍、钴、铜有价金属离子形成硫化物沉淀，作为中间产品销售；（6）硝酸镁热解：最终产出尾液主要成分为硝酸镁，将蒸发浓缩后热解，得到氧化镁副产品，部分作为中和剂回用，其余外售。同时分解产出的氮氧化物烟气经烟气制酸后回用。

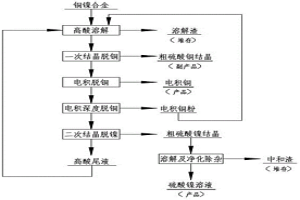

高酸条件下处理铜镍合金的方法 829

 0

本发明涉及一种高酸条件下处理铜镍合金的方法，该方法包括以下步骤：⑴高酸溶解：将铜镍合金粉料与浓度为150~200g/l的硫酸溶液反应，分别得到浸出液和溶解渣；⑵一次结晶脱铜：浸出液经蒸发浓缩、降温结晶，分别得到结晶母液和粗硫酸铜结晶；⑶电积脱铜：结晶母液经电积脱铜，分别得到电积铜产品和电积液A；⑷电积深度脱铜：电积液A经深度电积脱铜，分别得到电积铜粉和电积液B；⑸二次结晶脱镍：电积液B经蒸发浓缩、降温结晶，分别得到粗硫酸镍结晶和高酸尾液；⑹溶解及净化除杂：粗硫酸镍结晶溶解后加入碳酸镍，分别得到中和渣和硫酸镍溶液。本发明可实现铜镍的高效分离，从而产出纯净的硫酸镍溶液产品、电积铜产品和粗硫酸铜副产品。

氯化钴溶液中深度净化除镍的方法 1068

 0

本发明涉及一种氯化钴溶液中深度净化除镍的方法，其特征为首先采用钴板电溶造液或氯化钴晶体配成溶液，其溶液浓度为100-160g/L；然后将氯化钴溶液通过装有D411螯合型离子交换树脂的离子交换柱深度净化除镍；为验证除镍效果，再将净化后的氯化钴溶液进行电积，得到杂质镍含量小于1ppm的99.999%的高纯钴。本发明的方法，工艺简单易行，产品质量高、稳定性好。最终得到的氯化钴溶液，钴镍比达到70000以上，满足制备高纯钴和其它行业的需求。

阴极沉积镍材料的表面光亮处理方法 784

 0

本发明公开一种阴极沉积镍材料的表面光亮处理方法，包括以下步骤：首先使用酸性清洗剂对发黑的镍材料进行清洗，使镍材料表面黑色氧化物溶解；接着除去镍材料表面的酸性清洗剂并将镍材料置于硅烷表面处理液中浸泡1~50min，使硅烷在镍材料表面充分水解；最后取出镍材料将其置于60~90℃的环境中烘干10~15min即得表面呈银白色的光亮镍。该方法绿色环保，酸浓度低，表面成膜速度快，操作环境温和；能高效去除阴极沉积镍材料表面的黑色氧化物，提高产品的外观质量。

从海绵铜浸出渣中富集贵金属的方法 578

 0

本发明公开了一种从海绵铜浸出渣中富集贵金属的方法，包括：稀贵熔炼渣、海绵铜浸机械活化并磨矿作为原料；海绵铜浸出渣原料脱出贱金属镍铜；海绵铜浸出渣、稀贵熔炼渣与碳酸钠、还原煤粉和硼砂还原熔炼；熔炼渣和合金分离，脱出铅砷锑得到贵金属合金。本发明采用海绵铜浸出渣加压酸浸脱出贱金属后与稀贵合金熔炼渣—还原熔炼—真空冶金—贵金属合金的方法，此工艺在富集海绵铜浸出渣和稀贵合金熔炼渣中贵金属的过程中不产生高盐废水和有毒、有害气体，与传统处理方法相比，具有流程短、贵金属回收率高、清洁环保等优点，可提高资源的综合利用水平。

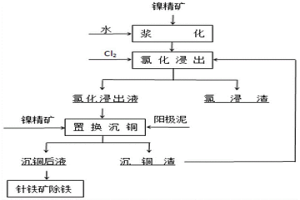

利用活性剂在氯化镍溶液中进行置换沉铜的方法 954

 0

本发明公开了一种利用活性剂在氯化镍溶液中进行置换沉铜的方法，涉及除铜技术领域，用于解决现有技术中除铜的工艺方法中存在沉铜渣量大、贵金属损失多，制备条件苛刻的问题，本发明包括以下步骤：将镍精矿和水以1:3‑5的体积比浆化后加热至80‑85℃进行氯气浸出，同时在氧化还原电位480‑500mV的条件下选择性浸出镍、铜、铁和钴金属离子，经过滤后分离产出氯化镍溶液；将氯化镍溶液加热至60‑65℃后，按镍精矿和阳极泥质量比3‑4:1、镍精矿和氯化镍溶液中的铜含量3‑4:1的质量比例加入镍精矿和阳极泥，调节pH为0.5‑2后，搅拌均匀后将温度升至85‑90℃进行置换沉铜反应3‑4h。本发明通过该方法除铜可以直接进行针铁矿除铁，可以使得沉铜渣量更小、贵金属损失更少，制备条件更简便。

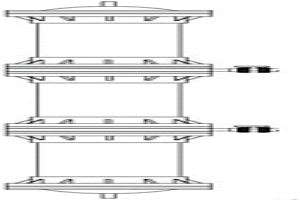

离子交换树脂塔 851

 0

一种离子交换树脂塔。适用于低品位红土镍矿中回收镍和钴。离子交换树脂塔塔体上下部设有进出液口，树脂塔为多段分层结构，每段短接之间用法兰及螺栓连接固定；每段短接中部有供排液和布液的空腔结构，空腔由两块多孔板及一块中空垫板组成；树脂装填于短接内部，由短接两端的多孔板固定，避免小颗粒树脂的移动和流失。本发明不仅能有效地解决颗粒度较细树脂的装填及布液的问题，而且可大量节约新水用量，减少酸性废水的排放，是一种处理低品位红土镍矿回收镍和钴的理想设备。

电子废物的无害化利用处理系统及处理方法 1071

 0

本发明公开一种电子废物的无害化利用处理系统及处理方法，该系统包括备料系统、热解系统、浇铸机、供氧系统、烟气净化系统，备料系统包括拆解装置、废物贮存库、称重装置、传送装置、物理破碎，废物贮存库贮存废印刷电路板、废液晶屏，所述热解系统包括氧气斜吹旋转转炉、加料器；处理方法：1）收集废印刷电路板、废液晶屏、废杂铜、废铁并分别加以贮存；2）备料称重配料混合，破碎，送入加料器中；3）加料；4）还原熔炼；5）倾渣；6）吹炼；7）扒渣铸锭；8）出炉及合金板浇铸。有益效果是：熔炼、还原和精炼可都在同一个熔炉内完成，无需外加熔炉；产出可堆放的惰性炉渣；d)能完全密闭，满足环境要求。

锌冶炼净化产镍钴渣锌钴分离新工艺 650

 0

本发明涉及一种锌冶炼净化产镍钴渣锌钴分离新工艺,该工艺用钴活化无机聚凝法把钴从镍钴渣浸出液中分离出来并富集,使钴得到回收,除钴后的浸出液采用常规的锌粉置换法将镉除去得到海绵金属镉,送入锌冶炼铜镉处理工序回收金属镉。除钴、镉后液返回锌冶炼主系统中的浸出工序加以回收,这样镍钴渣中的锌、钴、镉等金属得到综合回收,同时消除了锌行业内对该渣长期堆存对环境污染的影响以及不定期外卖转移镉等重金属污染物的风险,实现了该渣循环利用闭路运行,无废水废气外排,综合回收有价金属,达到清洁生产要求,解决了行业难题。

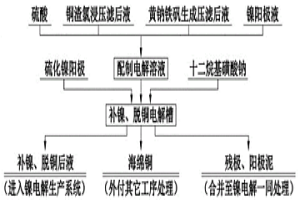

镍电解生产系统中补镍、脱铜的方法 1022

 0

本发明公开了一种镍电解生产系统中补镍、脱铜的方法，将体系中含铜高、含酸高的废液与镍阳极液进行配制，控制一定的Cu2+、H+离子浓度，然后泵入以硫化镍为阳极、钛板为阴极的电解槽中进行反应，电解过程中阴极上的Cu2+、H+离子得到电子析出海绵铜或氢气，阳极中的镍失去电子以Ni2+的形式进入电解液。该方法通过将高铜、高酸、低镍的溶液根据铜、镍、酸在电解过程中的需求进行配制，配制后的溶液经电解工艺处理后产出低铜、低酸、高镍的溶液，如此可解决镍电解生产系统镍贫化的问题，可以将体系中为回收镍而产出的低镍溶液进行处理，同时可以将体系中的Cu2+以单质铜的形式开路，提高铜的回收价值。
