河北有色金属理论与应用

钢板热处理炉换辊装置 1174

 0

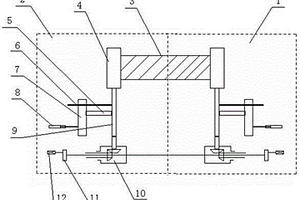

一种钢板热处理炉换辊装置,属冶金机械技术领域,用于解决热处理炉换辊问题。其技术方案是:它由两个并列摆放并通过联接杆联为一体的沿炉底辊行走的滚动支架和通过横梁吊挂在两个滚动支架之间的升降手拉葫芦组成,所述升降手拉葫芦位于待更换炉底辊的上方,两个滚动支架分别放置于待更换炉底辊两侧的炉底辊上。本实用新型可以方便、快捷地拼装和解体,各零部件重量轻,尺寸小,便于从钢板热处理炉检修人孔拿进和拿出,拼装后可方便地在炉内对所要更换的炉底辊进行吊装和轴向平移,实现炉底辊的快速拆卸和安装。本装置结构简单、造价低廉,特别适用于封闭式钢板淬火炉、回火炉、常化炉等热处理炉炉底辊的快速更换。

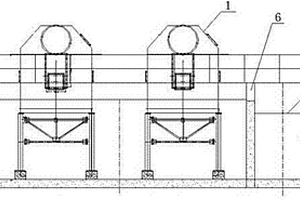

高炉焦丁仓富余焦丁外排装置 1144

 0

本实用新型涉及一种高炉焦丁仓富余焦丁外排装置，属于冶金行业高炉生产设备技术领域。技术方案是：振动给料器（11）吊挂在焦丁仓（1）的出料口上，振动给料器（11）的出料口伸入密封罩（17）内，密封罩（17）与除尘管路（2）连接；焦丁溜管（23）的上口和密封罩（17）连接，焦丁溜管（23）的下口连接称量斗（10）；溜料台（16）固定在分料小车（3）上，溜料台（16）的下端设置在溜斗（4）的上口上，溜斗（4）的下口位于焦丁皮带（6）的上方；所述溜斗（4）固定在分料小车（3）上。本实用新型的有益效果是：巧妙地将焦丁引入到焦丁皮带，落入运焦丁汽车车厢内，并拉运到炼钢工序使用。

角部包覆缓冷条的结晶器铜管 794

 0

一种用于冶金连铸设备的角部包覆缓冷条的结晶器铜管,它包括有方坯结晶器铜管,在结晶器铜管的四个外角部沿轴向于卡板槽的下面至结晶器铜管的中部包覆有由大热阻材料成型的缓冷条,该缓冷条的内侧面上沿轴向均匀分布有镶嵌凸柱体,各镶嵌凸柱体分别与设置在结晶器铜管外角部的镶嵌盲孔镶嵌配合。本实用新型通过在方坯结晶器钢管的外角部包覆缓冷条,增大了角部的热阻,使钢坯在结晶器铜管内成型的冷却均匀性提高,从而避免钢坯出现角部表面凹陷、内部裂纹等缺陷,保证钢坯的质量。

冲击标样定位钳 772

 0

一种冲击标样定位钳，属于冶金行业摆锤冲击试验机设备技术领域，由于对标准冲击试样进行夹持。其技术方案是：定位钳的一个夹钳头的前端有定位钳口，定位钳口的长度方向与夹钳头的长度方向平行，定位钳口的长度与两个冲击试验机砧座之间的距离相匹配，定位钳口的夹持工件的工作面上有圆弧形凸起，圆弧形凸起的形状与标准冲击试样的弧形凹槽相匹配，圆弧形凸起的中心垂线与定位钳口长度方向的垂直平分线重合，圆弧形凸起两侧与标准冲击试样的弧形凹槽上方和下方的平面紧密接触。本实用新型结构简单、使用方便，能够准确而快速安装标准冲击试样，保证标准冲击试样的中心与冲击试验机锤头的有效打击部位准确相对，有效降低人为因素造成的试验误差。

立式轧机轧辊下轴承的防护装置 1243

 0

本实用新型涉及一种立式轧机轧辊下轴承的防护装置，属于冶金行业轧辊辅助设备技术领域。技术方案是：包含立辊（15）和防护罩（5），所述立辊（15）的下端从上至下依次设有轧辊辊肩（11）、上卡槽（12）、中卡槽（13）和下卡槽（14），所述防护罩（5）的上部为圆柱面，防护罩（5）的下部为圆锥面，防护罩（5）的上部设有与立辊（15）的上卡槽（12）、中卡槽（13）和下卡槽（14）相配合的上卡环（1）、中卡环（2）和下卡环（4）。本实用新型的有益效果是：能够在轧钢时将流向轧辊轴承的95%以上的水和氧化铁粉等杂质挡住，避免水和杂质进入轧辊轴承内，改善轧辊轴承的工作环境，提高轧辊轴承寿命。

无套筒卧式钢卷存放鞍座 1177

 0

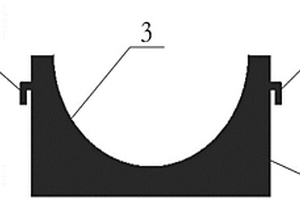

本实用新型涉及冶金技术领域，特别涉及一种无套筒卧式钢卷存放鞍座，包括：鞍座本体；鞍座本体内侧开设有与无套筒卧式钢卷相配合的半圆凹槽。本实用新型实施例提供的无套筒卧式钢卷存放鞍座，鞍座本体内侧开设有与无套筒卧式钢卷相配合的半圆凹槽；由于半圆凹槽与无套筒卧式钢卷相配合，半圆凹槽对无套筒卧式钢卷下半圆周施加支撑力，使无套筒卧式钢卷不会出现明显变形，半圆凹槽对无套筒卧式钢卷的作用力通过带钢层与层之间相互传递，从而保证无套筒卧式钢卷内圈能够保持良好的圆度。

更换出钢口专用工具 977

 0

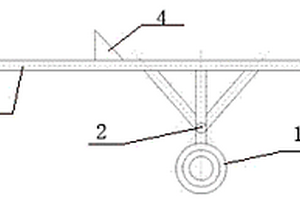

本实用新型涉及一种更换出钢口专用工具,属于钢铁冶金生产辅助设备技术领域。技术方案是包含车轮(1)、车架(2)、操作杆(3),车架设置在车轮上,操作杆设置在车架上,操作杆与车架铰接,操作杆上设有保护角铁(4)。可以移动小车调节出钢口位置,很快完成调节工作。调节出钢口后将小车后端举起,再将出钢口滑下小车,由维修人员进行固定工作,固定完毕后进行喷料工作。本实用新型的有益效果是:降低工人劳动强度,由原来的抬出钢口改为用小车更换,由原来的需要6人更换,改为3人;小车移动能快速调节出钢口在座砖内位置适中,消除安全隐患;缩短更换时间,由原来的25--30分钟减少到现在的15--20分钟。?

烧结余热综合利用集成系统 824

 0

本实用新型涉及一种烧结余热综合利用集成系统，属于冶金行业烧结余热综合利用设备技术领域。技术方案是：包含烧结机、机尾高温段烟道（1）、机头烟道（2）、混合烟道（3）、混风室（4）、除尘器（8）、循环风机（9）和环冷机，烧结机机头的二至三个风箱和烧结机机尾的二至三个风箱分别通过机尾高温段烟道（1）和机头烟道（2）与除尘器（8）、循环风机（9）和混风室（4）连接，环冷机三段产生的废气一路与混风室（4），环冷机三段产生的废气另一路引至烧结点火炉或保温炉，混风室（4）中的混合气体通过混合烟道（3）引至烧结料面。本实用新型的有益效果是：能够充分的利用烧结过程中的各种余热，降低燃料消耗。

配合车床使用的圆钢端淬试样加工工具 928

 0

本实用新型涉及一种配合车床使用的圆钢端淬试样加工工具，属于冶金行业圆钢端淬试样加工设备技术领域。技术方案是：包含主体（1）、升降限位垫圈（2）、卡盘凹槽（3）、升降限位螺孔（4）和升降限位螺杆（5），所述主体（1）为阶梯圆柱形，主体（1）的圆周方向上设有与车床三爪卡盘相配合的三个卡盘凹槽（3），主体（1）的中心设有升降限位螺孔（4），升降限位垫圈（2）固定在升降限位螺杆（5）上，升降限位螺杆（5）螺纹连接在主体（1）中心的升降限位螺孔（4）内。本实用新型的有益效果是：能够快速完成圆钢端淬试样的加工，提高了试样的加工效率。

用于矿山粗选矿仓内防冲击耐磨的装置 983

 0

本实用新型涉及一种用于矿山粗选矿仓内防冲击耐磨的装置，属于冶金行业矿山工程设备技术领域。技术方案是：矿山粗选矿仓由钢筋混泥土浇注而成，包含矿仓竖壁（1）和矿仓漏斗壁（2），矿仓内设有一个由矿仓竖壁（1）和矿仓漏斗壁（2）构成的漏斗形下料口（7），在矿仓竖壁（1）和矿仓漏斗壁（2）上沿着下料的方向分别设有多个平行布置的钢轨道（4），所述钢轨道（4）固定在埋铁（3）上，埋铁（3）埋入矿仓竖壁（1）和矿仓漏斗壁（2）中，钢轨道（4）与埋铁（3）之间设有拉结筋（5）。本实用新型的有益效果是：能够避免矿仓在下料过程中，矿石对矿仓竖壁和矿仓漏斗壁造成冲击和磨损，提高矿仓的承载力、耐磨性和整体稳定性。

热轧带钢输送辊道内冷辊阻水装置 872

 0

本实用新型涉及一种热轧带钢输送辊道内冷辊阻水装置，属于冶金行业热轧带钢输送辊道设备技术领域。技术方案是：包含进水管（1）、回水管（2）、内冷辊（3）、回水腔（4）和进水腔（5），内冷辊（3）为中空辊，内冷辊（3）内部为进水腔（5），内冷辊（3）通过法兰与轴承座外侧的管子连接，进水管（1）穿过轴承座外侧的管子和内冷辊（3）的辊颈与进水腔（5）连通，进水管（1）与轴承座外侧的管子之间形成回水腔（4），回水管（2）与回水腔（4）连通，在内冷辊（3）的辊颈上设有阻水管（7），阻水管（7）外表面的圆周方向上设有多道水槽（10）。本实用新型的有益效果是：能够避免冷却水从回水腔渗入轴承中，导致轴承润滑不良。

烧结矿自动取样装置 772

 0

一种烧结矿自动取样装置,属物料提取装置技术领域,所要解决的技术问题是提供一种烧结矿自动取样装置,以消除人工取样的各种弊病,减少所取样品与产品实际成分的偏差。其构成包括机架、电机、曲柄、摇杆、旋转臂,电机固定于机架上,曲柄与电机传动连接,摇杆一端与曲柄铰接,另一端通过连杆与旋转臂的转轴连接,转轴旋转支承在机架上,旋转臂前端设有取样器。本实用新型采用曲柄摇杆机构驱动旋转臂弧形转动提取物料的设计方案,提供了一种简便可行的自动取样装置,可定时、随机地取样,使所取样品具有代表性,其检测结果较真实地反应物料的实际情况,为生产提供可靠的指导依据。本实用新型适用于固体物料的自动提取,尤其适于冶金烧结矿的自动提取。

高炉主卷扬滚筒松绳故障检测装置 778

 0

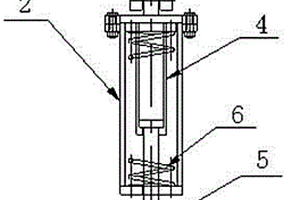

一种高炉主卷扬滚筒松绳故障检测装置，属冶金技术领域。其技术方案是，它包括水平检测杆和两个故障检测单元，所述水平检测杆位于主卷扬滚筒下方且与主卷扬滚筒的轴线平行；两个故障检测单元分别位于水平检测杆两端下方，每个故障检测单元包括竖直顶杆、顶杆导向筒、螺旋弹簧和限位开关，所述顶杆导向筒通过拐臂与滚筒底座固接，所述螺旋弹簧和限位开关依次套装在顶杆导向筒内，所述竖直顶杆的上端与水平检测杆固接，下端插入顶杆导向筒内并顶压在螺旋弹簧上，所述限位开关固定在拐臂上，其触点接主卷扬控制系统。本实用新型结构简单，工作可靠，而且能及时检测主卷扬滚筒松绳故障并发送报警信号，为彻底消除由松绳造成的事故隐患创造了条件。

保温钢包 1084

 0

本实用新型涉及冶金设备技术领域，提出了保温钢包，包括工作层和框架结构层，工作层包括磁扼结构层，磁扼结构层设置在框架结构层上，绝缘层设置在磁扼结构层内侧，磁扼结构层与绝缘层之间留有缝隙，加热线圈设置在磁扼结构层与绝缘层之间的缝隙内，加热线圈内部形成有中空腔体，保温钢包还包括进水管，设置加热线圈上，与中空腔体连通，出水管位于进水管的一侧，设置加热线圈上，与中空腔体连通。通过上述技术方案，解决了现有技术中钢包保温效果不好的问题。

用于更换高炉测温装置的工装 741

 0

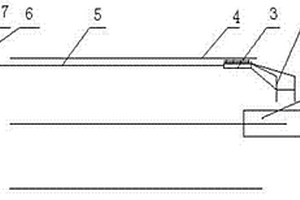

一种用于更换高炉测温装置的工装，属冶金技术领域。其技术方案是，它包括液压油缸、牵引管、油缸支架和三角滚架，所述牵引管放置在三角滚架上，其一端与待更换的测温装置同轴连接，另一端设置有油缸连接架，所述液压油缸位于牵引管上方且与牵引管平行，其外壳固定在油缸支架上并与高炉的炉体铰接，液压油缸的活塞杆与牵引管上的油缸连接架铰接。本实用新型利用油缸拖动测温装置沿其轴向移动，将测温装置从炉体上的安装套管中抽出或将测温装置插入套管，从而实现测温装置的快速拆装。本装置大大降低了检修人员的劳动强度，提高了测温装置的检修效率，降低了检修成本。此外，本实用新型还具有结构简单、操作方便、安全等优点。

中间罐马达液压倾翻系统 975

 0

本实用新型涉及一种中间罐马达液压倾翻系统，属于冶金行业炼钢连铸机械设备技术领域。技术方案是：倾翻框架本体（4）两侧分别固定左轴和右轴，倾翻框架本体（4）的左轴和右轴分别设有左轴承座（3）和右轴承座（7），倾翻框架本体（4）的左轴通过齿形联轴器（18）和倾翻液压控制单元相连接；倾翻框架本体（4）上铰接有多个紧固臂（5），每个紧固臂（5）分别与一个夹紧油缸（6）驱动连接；中间罐（19）通过紧固臂（5）夹紧在倾翻框架本体（4）上；倾翻框架本体（4）上还固定有多个顶松油缸（9），顶松油缸（9）的活塞杆能够伸入到中间罐（19）内。本实用新型的有益效果是：能够实现中间罐360^o翻转作业，驱动力矩大。

电缆卷筒安装底座 748

 0

本实用新型涉及一种电缆卷筒安装底座，属于冶金起重设备技术领域。包括两个支架（1）、两个托架（2）、滑道Ⅰ（3）、滑道Ⅱ（4）、丝座（5）、支架安装孔（6）、丝座凸台（8）、螺栓（9）、螺孔（10）、四根立柱（11）。本实用新型的有益效果是：结构简单，满足不同电缆卷筒安装尺寸根据卷筒地脚尺寸调节需求，可以在滑轨上通过长孔调节不同地脚安装尺寸；消除安装作业中电气焊的使用，缩短电缆卷筒安装时间，消除作业火灾隐患，提高了作业安全性。

夹心板复合型耐腐蚀过滤板 957

 0

本实用新型公开了一种夹心板复合型耐腐蚀过滤板,属于固液分离技术领域,旨在解决现有板框压滤机的塑料过滤板构造不合理,整体刚度和强度低,金属过滤板成本高的问题。它是在过滤板框体的内框心中装连有由蒙皮、夹心框架和滤布支撑凸台盘连接组成的过滤板心,过滤板心夹心框架的正反两面装连复合有滤布支撑凸台盘,在两面的滤布支撑凸台盘外面上分别包罩有蒙皮,在两面蒙皮外部分别装连有绷紧呈平面状的滤布层。其结构新颖,适用于化工、食品、医药、冶金精选、环保污水处理、选煤等领域各种物料的固液分离。

精炼炉投料均匀加入装置 934

 0

一种精炼炉投料均匀加入装置，属于炼钢设备技术领域，用于均匀地向精炼炉投料，其技术方案是：它由漏斗、投放管、喷吹管组成，漏斗连接在投放管的上端，投放管倾斜放置在溜槽内，下端开口，喷吹管沿着投放管的轴线安装在投放管的下底部，喷吹管的上端位于投放管与漏斗连接处的下方，通过阀门与氩气管道相连接，喷吹管的下端与投放管的下端齐平，喷吹管的开口处弯折为水平方向。本实用新型的喷吹管可以将投放的物料吹散，使粉状渣料均布渣面，降低了炉渣的氧化性，尽快化渣脱氧，形成碱度高、流动性好、氧化铁含量低的白渣，达到精炼炉快速脱氧成渣的冶金要求，从而提高了精炼效率，降低了钢水氧化物夹杂含量，具有改动小、投资低、效果好的优点。

铸造用喂丝机 1122

 0

本实用新型涉及铸造冶金技术领域，且公开了一种铸造用喂丝机，包括底板，所述底板的下方固定安装有连接块，所述连接块的底端左面固定安装有挂杆，所述挂杆的表面放置有软管，所述底板的上面固定安装有机架一，所述机架一的上面固定安装有电机一。本实用新型通过在喂丝的过程中安装在送线管底部的出丝管插入在熔池内部，金属丝通过送线管送入到熔池的内部，从出丝管的底端送出与钢液接触进行融合，避免了金属丝在钢水液面的上面挥发，提高了金属丝的利用率和稳定性，降低钢水精炼的成本，通过输气管对出丝管的内腔充入氩气，使钢液粘在出丝管的内腔，避免钢液冷却后对出丝管造成堵塞，提到了装置的使用寿命。

焦炉荒煤气管道测压装置 949

 0

本实用新型涉及一种焦炉荒煤气管道测压装置，属冶金行业炼焦设备技术领域。技术方案是：包含压盖（1）、取压管（2）、橡皮塞（3）、橡胶软管（4）和∪型管压差计（5），所述压盖（1）为中间带孔的圆形结构，压盖（1）套在取压管（2）上，取压管（2）的一端设有橡皮塞（3），所述橡皮塞（3）上设有玻璃管接头，橡胶软管（4）的一端与橡皮塞（3）的玻璃管接头连接，橡胶软管（4）的另一端与∪型管压差计（5）连接。本实用新型的有益效果是：能够利用吸气管道上预留的清扫孔，很方便的测量吸气管道不同点位的吸力，从而准确的查找出阻力增加的具体位置，结构简单，携带、使用方便。

竖炉齿辊 1045

 0

一种竖炉齿辊，属于冶金设备技术领域，用于球团竖炉卸料机，其技术方案是：它由齿辊轴、齿辊组成，齿辊为圆柱体，齿辊的两端连接齿辊轴，齿辊圆周均匀分布有齿片，齿片为长条形梯形凸起，长条形凸起的纵轴与齿辊轴的轴向平行，齿辊轴、齿辊、齿片为整体锻打后加工的一体结构，在齿片的顶部有一层堆焊耐磨层。本实用新型由于采用了整体锻打，有效地提高了齿辊轴和齿辊部分的强度，避免了在铸造过程中易产生裂纹、缩孔、缩松、夹渣、气孔等缺陷，从根本上解决了铸件致密性的问题，还克服了分体式齿辊结构复杂、制作费时、费工的问题，堆焊耐磨层提高了齿片的耐磨性。本实用新型使竖炉齿辊的使用寿命比现有技术提高了6倍多，可使用24个月以上。

钢包上水口拆卸工具 1024

 0

本实用新型涉及一种钢包上水口拆卸工具，属于冶金行业炼钢设备技术领域。技术方案是：包含挂钩（1）、支架（2）、液压缸底座（3）、调整螺栓（4）、拉杆（5）、拉头（6）、销轴（7）和液压缸（8），液压缸（8）固定在液压缸底座（3）上，液压缸底座（3）固定在支架（2）上，支架（2）的一端设有与液压缸（8）相配合的调整螺栓（4），支架（2）的另一端设有挂钩（1），拉杆（5）的一端与液压缸（8）的活塞杆连接，拉杆（5）的另一端通过销轴（7）与拉头（6）转动连接，拉头（6）位于支架（2）设有挂钩（1）的一端。本实用新型的有益效果是：结构简单，能够方便快速拆卸钢包上水口，降低了职工的劳动强度。

成捆棒材或管材收集齿轮平托装置 970

 0

本实用新型涉及一种成捆棒材或管材收集齿轮平托装置，属于冶金行业棒材生产设备技术领域。技术方案是：轴承座（6）固定在底座（8）上，传动轴（9）安装在轴承座（6）内，固定齿轮（5）固定在传动轴（9）上，配重（7）固定在旋转臂（3）的一端，旋转臂（3）的另一端通过转动齿轮（2）与接料手（1）转动连接，行星轮（4）固定在旋转臂（3）上，行星轮（4）与固定齿轮（5）啮合。本实用新型的有益效果是：传动稳定、可靠，惯性小，可控性强，提高了生产效率，有效防止棒材产生磕碰伤，设备寿命长，备件消耗和维护量小，节约成本，降低消耗。

新型卫生型隔膜压力变送器 1200

 0

本实用新型涉及一种新型卫生型隔膜压力变送器，包括压力变送器及与压力变送器底部可拆卸连接的卫生型接体；卫生型接体包括竖向通孔，竖向通孔的底部设置有锥台型空腔，锥台型空腔的底面设置有接体承压片，接体承压片的底面还设置有环形贴片；卫生型接体的底部还设置有铣槽；压力变送器包括管体、霍斯曼接头、过程接头、接头垫片、膜片、信号处理电路板；霍斯曼接头设置在管体的上端；管体的顶端设置有霍斯曼插头；过程接头设置在管体的下端；霍斯曼接头内还设置有进线口；过程接头内设置有芯体。其具有结构设计合理、测量精确且能够满足卫生使用的要求等特点，能够广泛应用石油、化工、冶金、电力、水文等工业过程现场的压力测量和控制。

智能型金属分离装置 1106

 0

本实用新型公开了一种智能型金属分离装置，包括送料传送带及金属探测器，还包括落料传送带以及导料机构；送料传送带相对水平面向上倾斜，落料传送带置于送料传送带出料端的下方；导料机构包括由第二导板及第一导板相连构成的翻板以及铰接轴，第二导板下方设有收集箱；翻板绕铰接轴转动具有第一工位和第二工位：翻板处于第一工位时，送料传送带出料端的物料能沿翻板滑入落料传送带上；翻板处于第二工位时，第二导板上金属能沿第二导板下滑至收集箱内。本实用新型便于连续去除物料中金属。本实用新型适用于冶金、煤炭、水泥、建材、电力等工矿企业，用于分离物料中混入的不锈钢、高锰钢、铜、铝、铁、锰、铬等金属。

LF炉喂丝机升降导管装置 1097

 0

本实用新型涉及冶金设备技术领域，特别涉及一种LF炉喂丝机升降导管装置，包括：升降导管立柱、轨道、移动小车、第一支撑架、移动导向管、内管、上部送丝管及控制设备。升降导管立柱在LF炉喂丝机升降导管装置的下端；轨道固定在立柱一侧，移动小车设置在轨道上；移动小车通过第一支撑架与移动导向管的一端固定连接，移动导向管的另一端延伸至钢液面上方；内管的一端与上部送丝管相连，内管的另一端设置在移动导向管内部；上部送丝管设置在移动导向管上方；上部送丝管与LF喂丝机连接；控制设备与移动小车连接。本实用新型提供的LF炉喂丝机升降导管装置，提高了移动导向管的使用寿命，减少换管和检修的频率，降低了生产成本。

用于C型钩吊具防脱钩装置 1033

 0

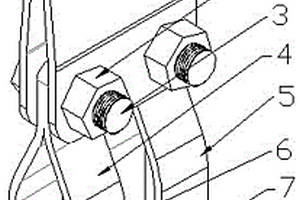

本实用新型涉及一种用于C型钩吊具防脱钩装置，属于冶金行业吊具设备技术领域。技术方案是：包含C型钩吊具（1）、吊钩（2）、旋转螺栓（3）、防脱钩挡板（4）、固定螺栓（5）和吊环（6），C型钩吊具（1）的上方设有一个吊环（6），吊钩（2）吊挂在吊环（6）上，吊钩（2）下方的吊环（6）上设有一个防脱钩挡板（4），所述防脱钩挡板（4）为矩形，防脱钩挡板（4）的两端分别通过旋转螺栓（3）和固定螺栓（5）固定在吊环（6）上。吊钩需要拆卸时，将处于固定螺栓端的防脱钩挡板向上抬起，吊钩才能从C型钩吊具上脱出。本实用新型的有益效果是：能够防止吊钩与C型钩吊具出现脱钩，造成物料摔坏，避免安全事故的发生。

降低热风炉废气管道噪音污染的装置 691

 0

本实用新型涉及一种降低热风炉废气管道噪音污染的装置，属于冶金行业炼铁热风炉设备技术领域。技术方案是：筒体（1）设有进气端消音隔板（2）和出气端消音隔板（3），进气端消音隔板（2）和出气端消音隔板（3）上均密布消音孔（7），出气端消音隔板（3）焊接在筒体（1）上；焊接螺杆（5）一端焊接在出气端消音隔板（3）的中心，另一端穿过进气端消音隔板（2）的中心，并通过螺母（6）将焊接螺杆（5）与进气端消音隔板（2）紧固在一起；筒体内进气端消音隔板和出气端消音隔板之间的空间填充消音填料（4），消音填料为多个管状消音材料。本实用新型延长废气管道使用寿命，改善了气流分布，降低噪音及环境污染，提高了生产效率。

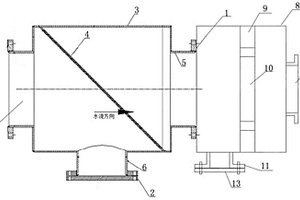

浊环水在线过滤装置 719

 0

本实用新型涉及一种浊环水在线过滤装置，属于冶金行业轧钢技术领域。技术方案是：浊环水主管道（9）分为两路，一路通过蝶阀三（11）与轧辊冷却水管路（10）相连接，另一路通过蝶阀一（6）和进水管（7）与过滤罐本体（3）的入水口相连接，过滤罐本体（3）的出水口通过出水管（8）和蝶阀二（5）与轧辊冷却水管路（10）相连接；过滤罐本体（3）的前后两侧均匀设有八个人孔,两个为一组，分为四组，对称均匀设置在过滤罐本体的前后两侧，每个人孔上均设有法兰（1），过滤网格（2）为三个，均匀设置在过滤罐本体的内部。本实用新型通过过滤装置净化水质。减少轧辊冷却水嘴堵塞现象，改善了轧辊冷却效果，利于板型的调控和尺寸精度的控制。
