钢卷旋转装置 867

 0

本实用新型涉及一种冶金机械,尤其涉及一种钢卷旋转装置。钢卷旋转装置,包括有旋转支架和固定在地面上的支撑底座,旋转支架和支撑底座之间安装有回转支撑,旋转支架与支撑底座之间安设有摆动液压缸,摆动液压缸的缸体与支撑底座连接,摆动液压缸的油缸杆与旋转支架连接。本实用新型的有益效果在于:1、结构简单,便于实现,节省投资和占用空间。2、采用摆动液压缸,相对于传统的电机驱动的旋转装置不需要电器元件直接参与钢卷旋转装置的旋转控制,避免了因电器元件故障造成事故的可能性。3、由于摆动液压缸旋转角度固定,空行程和满行程位可以分别设置为两个工作位,精确控制了钢卷旋转装置的停止位置,且位置调整完毕固定后不需要机械挡块。

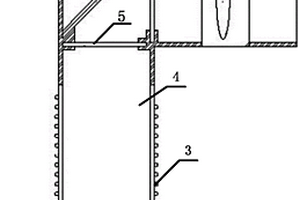

高温耐酸GS-1专用滤料 1108

 0

本实用新型是一种高温耐酸GS-1专用滤料。该针刺过滤材料结构自表层向里依次为：(1)PTFE（聚四氟乙烯）微孔膜构成的表面覆膜层；(2)以玻璃纤维、PPS（聚苯硫醚）、芳纶（芳香族聚酰胺）纤维为主构成的GS混合层；(3)PTFE（聚四氟乙烯）长丝纤维构成的基布层；(4)以玻璃纤维、PPS（聚苯硫醚）、芳纶（芳香族聚酰胺）纤维为主构成的GS附着层。本实用新型的优点是：具有极高的抗拉强度、耐高温和耐腐蚀性，过滤性好、运行阻力低、成本低、使用寿命长，适用于垃圾焚烧、化工、冶金、建材、钢铁、电力、水泥等各种温度高、腐蚀性强、粉尘含量大、过滤精度要求高等复杂工况的烟尘过滤，是一种性价比很高的新型过滤材料。

模块化带钢热风干燥机组 1023

 0

本实用新型涉及一种冶金设备领域,尤其涉及一种模块化带钢热风干燥机组,包括有机箱、支撑辊、集合管、送风管组及吹风管组,机箱侧壁上开设有带钢出入口,出入口处铰接有支撑辊,吹风管组横穿机箱连接在机箱侧壁上,吹风管组的一端与送风管组相连,送风管组末端封闭、头端相交于集合管,集合管连接热风机,送风管组设置有通风阀门。本实用新型可相互连接来配置不同吹风管的数量,以适应不同的工艺处理线,具有广泛的适用性和兼容性;连接方便,易于扩展;模块化的设计,节省了机组设计选型时间,减少设计、制造等工作量,节省设备的投资以及运行费用;而且安装方便、操作简单。

高效节能型立式可移动煤粉燃烧机 665

 0

本实用新型是用于工业生产中的一种高效节能型立式可移动煤粉燃烧机,它具有机架,机架上安装有立式炉体,炉体的下方接装下灰斗及排灰装置,炉体的底部设置有水平方向布置的火焰喷筒,炉体的上方安装有煤粉燃烧器,外接一次风送煤管及二次风机,特别是:a.在炉体的顶部加装有一个三次风旋流锅筒器,再与煤粉燃烧器对接;b.在所述火焰喷筒的外口内壁加装有火焰喷燃调节器,并在火焰喷筒上开设四次风进风口;本实用新型结合煤粉喷射悬浮燃烧方式和煤粉旋风燃烧方式之优点于一体,再采用多级配风技术,使煤粉在燃烧炉内彻底燃尽,提高燃烧效率,达到国家排放标准,本实用新型可广泛应用于建材行业、有色冶金行业、钢铁行业、化工行业等领域。

防堵带衬胶预喷淋槽 1073

 0

本实用新型涉及冶金设备技术领域，尤其涉及一种防堵带衬胶预喷淋槽。所述防堵带衬胶预喷淋槽包括机架和喷淋机构，机架底端设有喷淋槽，且机架上位于喷淋槽的上方对称设有用于引导带钢移动的两对挤干辊装置，用于对带钢进行预喷淋的喷淋机构固定安装于机架上，并位于两对挤干辊装置之间，且喷淋机构包括上喷淋梁、下喷淋梁、喷淋管和喷头，上喷淋梁安装于机架上，并位于两对挤干辊装置带钢线的上方，下喷淋梁固定安装于机架上，并位于两对挤干辊装置带钢线的下方，且下喷淋梁和上喷淋梁均开设有呈敞口状的安装腔，安装腔内安装有喷淋管，喷淋管上安装有多个喷头。本实用新型提供的防堵带衬胶预喷淋槽具有结构简单，不易堵带，便于喷淋的优点。

用于板式换热器冷却的反冲系统 967

 0

本实用新型公开了一种用于板式换热器冷却的反冲系统，属于冶金工业技术领域，包括沿进水的方向依次安装于所述进水管道的第二水路蝶阀、Y型过滤器、电磁切断阀、第三水路蝶阀、第一测压接头、第一温度计和第一排污阀，安装于所述回水管道的第一水路蝶阀，以及反冲机构，所述反冲机构包括：第一反冲蝶阀、第三反冲蝶阀、第一反冲管道、第二反冲蝶阀和第二反冲管道，第一反冲蝶阀安装于所述第一反冲管道，所述第三反冲蝶阀安装于所述第一反冲管道，第一反冲管道设置有第一接口端、第二接口端和第三接口端，第一接口端与所述进水管道连通。本实用新型达到在板式换热器长期使用的过程中，不易在冷却水出口侧冷却通道内形成堵塞，故障率低的技术效果。

镀锡板用厚面标识打印辊 674

 0

本实用新型公开了一种镀锡板用厚面标识打印辊，涉及冶金技术领域，该镀锡板用厚面标识打印辊包括：辊体和多个打印环，所述辊体为钢辊，且其周身环绕开设有均匀分布的环形沟槽，所述打印环的材质为橡胶，硬度为60～90Hs，多个所述打印环分别可拆卸的套设在所述环形沟槽内；所述环形沟槽的深度e为1‑3mm，所述环形沟槽宽度d为6～11mm，相邻的任意两个所述环形沟槽的间隔c为＝2～7mm，且c+d＝12.5mm或c+d＝12.7mm。相较于现有的定制型的打印辊，本实用新型具有极佳的适用性，且结构稳定可靠，成本低。

非晶带材辊面精加工的砂轮修磨机构 1059

 0

本实用新型公开了一种非晶带材辊面精加工的砂轮修磨机构，涉及冶金连铸生产技术领域，该非晶带材辊面精加工的砂轮修磨机构包括：下固定板、驱动电机、砂轮、砂轮安装座、下同步电机、轴承座以及减速机，驱动电机以及轴承座均设置在所述下固定板上，所述减速机和所述砂轮安装座分别设置在所述轴承座的两侧，所述砂轮安装座内侧通过轴承转动安装有所述砂轮，所述驱动电机的输出端上连接有驱动带轮，所述砂轮的一端设置有同步带轮。本实用新型通过所述减速机相应控制所述砂轮安装座及内部的砂轮左右偏转进行摆角的微调，从而根据实际的修磨需求，可以使修磨面上形成多种角度的修磨痕迹，降低研磨粗糙峰值，提高修磨面的表面精度以及辊面的光洁度。

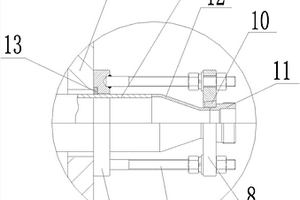

蒸汽干燥机金属盘管外轴向固定机构 790

 0

本实用新型公开了一种蒸汽干燥机金属盘管外轴向固定机构，涉及有色冶金设备蒸汽干燥机金属盘管及应用领域。它包括盖板、盘管本体、盘管定位架、盘管固定架、网盘孔、端部固定机构，盘管固定架两端端部分别与两个盘管本体连接，盖板两端分别与两个盘管本体连接，端部固定机构包括大法兰、小法兰和两个螺杆，所述两个螺杆位于盘管本体两侧，且所述两个螺杆均一端安装在大法兰上，另一端与小法兰螺纹连接，大法兰安装在盖板上，小法兰上安装有对开锥形环，对开锥形环上安装有端接头，盘管本体的端部穿过所述大法兰。本实用新型便于观察蒸汽干燥机的安装和运行情况，从而使蒸汽干燥机的日常运行维护非常方便。

封闭热态炉膛观测装置 1109

 0

本实用新型涉及冶金技术领域，特别涉及一种封闭热态炉膛观测装置，冷却套管的一端与成像挡板连接，另一端与光学转换箱连接；成像挡板上设置有成像小孔；第一冷却水管环绕在冷却套管的外部。本实用新型提供的封闭热态炉膛观测装置采用了成像挡板，结构简单、成本较低，能够在光学转换箱内直接观测到加热炉在热态炉膛状态下的内部试样情况。

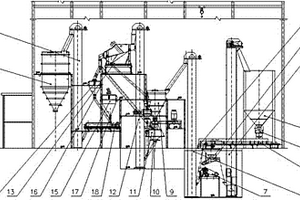

KR脱硫剂制备集成设备 1068

 0

本实用新型涉及一种KR脱硫剂制备集成设备，用于冶金行业及类似粉料制备行业，包括原料受料槽、槽下振动给料机、原料提升机、原料仓、原料振动给料机、皮带机、鳄式破碎机、磨前提升机、中间料斗、磨机振动给料机、磨机、磨后提升机、筛分设备、混合给料设备、制粒设备、烘干整粒设备、粒料破碎机、成品石灰石配料斗、石灰电动锁气器、双管搅拌器、萤石电动锁气器、双管搅拌器以及成品脱硫剂仓。KR脱硫剂制备集成设备不但能定比生产KR脱硫剂，而且能将活性石灰筛下料或分级后活性石灰细粉回收利用，不但提高了活性石灰原料利用率，而且解决了超细活性石灰需外运处理问题，同时降低了KR脱硫剂制备的综合成本，减少了超细粉尘对环境的污染。

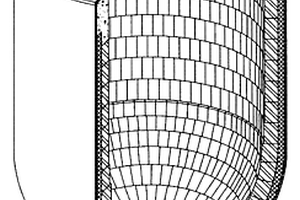

新型球形底铁水罐罐衬 748

 0

本实用新型涉及冶金领域的一种新型球形底铁水罐罐衬,包括有罐衬体,其不同之处在于罐衬体包括有中心砖和扇形球楔形砖,中心砖周围由扇形球楔形砖互相配合砌筑而成,所述的扇形球楔形砖一侧面为弧形曲面,其余五个侧面为平面。本实用新型的有益效果在于:1)中心砖结构简单,砌筑施工方便;扇形球楔形砖外形简单、砖形种类少,相互之间配合紧密,能够有效地消除热态下的应力集中;2)砌筑施工方便快捷,适用范围广,可以满足50-180吨球形或者椭球形底的铁水罐、KR脱硫铁水罐和喷吹脱硫铁水罐罐衬砌筑需要;3)砖形种类少且共模比例高、生产效率高、生产成本低,适用范围广,使用中无断砖,使用寿命可以提高25%以上。

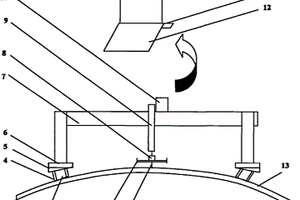

回转窑椭圆度测量仪 696

 0

回转窑是水泥、有色冶金、化工等工业企业的大型关键设备。窑筒体椭圆度的变化是窑的正常运转非常重要的数据,它直接关系到窑内耐火砖的使用寿命和窑的正常运转。回转窑筒体椭圆度测量仪,包括:桥形支架、隔热板、倾斜装置、磁铁座、位移传感采集器、隔热棒、隔热罩、测量接触头、无线发送模块、无线接收模块、微机系统。测量时通过位移杆与筒体被测点接触进行位移测量。通过位移传感器采集的数据传给无线发送模块,以实现采集数据的实时无线传输。本测量仪采用无线数据传输的方法使仪器结构简单,方便耐用,成本低廉,测量精度准确,性价比高。本仪器已在水泥厂实际使用,取得良好效果。

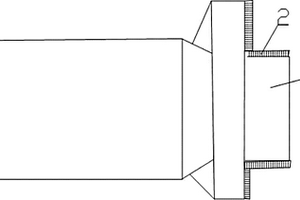

耐高温涂层烤包机烧嘴 1097

 0

一种耐高温涂层烤包机烧嘴，包括：烧嘴体（1），烧嘴体（1）的四周喷有一层耐高温涂料（2）。优点是：使用寿命长，是原来经过改进的烧嘴3-4倍，减少更换时间，提高工作效率，同时也降低了更换费用，近几年实践证明在冶金行业中有较大的推广价值和前途。

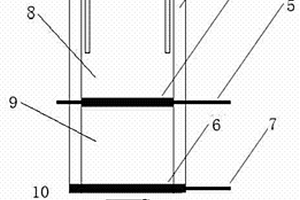

可制取材料高温淬冷试样的试验电炉 998

 0

一种可制取材料高温淬冷试样的试验电炉，其由炉壳、连接于炉壳内壁的耐火炉衬、装在炉壳上端的加热电极、装在炉壳中部的试样翻转板、与试样翻转板连接的转柄、在试样翻转板与炉壳底部之间安装的隔板、与隔板连接的手柄、试样翻转板与炉壳顶端之间形成的试样加热腔、试样翻转板与隔板之间形成的过渡腔、炉壳下方设置的装有液氮的冷却罐组成。本实用新型能使钢铁冶金用耐火材料在进行高温性能和结构变化试验中，试验电炉中的实验材料能由高温急速冷却，并可制取材料高温淬冷试样，以获得较准确的高温结构，试验数据准确度高，且结构简单，易实施。

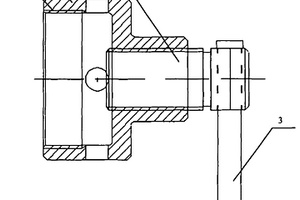

滚动轴承螺旋拆卸器 734

 0

本实用新型涉及冶金工艺车中有楔套配合的滚动轴承螺旋拆卸器,包括拆卸套、螺杆和手柄,其特征是螺杆的一端与手柄相连,另一端通过螺纹配合进入拆卸套内,拆卸套外端的内壁上设有同待拆卸的与滚动轴承配套安装的楔套相配合的螺纹。由于本实用新型力的传递单一,对中性好,因而作业效率高、灵活方便、安全可靠。

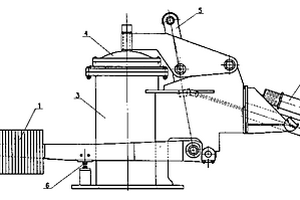

紧凑式放散阀 1114

 0

本实用新型涉及一种气体放散阀,特别涉及冶金行业高炉炉顶煤气放散的紧凑式放散阀。由配重1、驱动部件2、阀本体3、阀盖4和连杆机构5组成,配重1、驱动部件2、阀盖4通过连杆机构5连接,连杆机构5是包含五个转动副的平面五杆机构,有两个受限制的连架杆,两个连杆及作机架用的阀本体3,两个连架杆分别与配重1和阀盖4相连,驱动部件2作用于连杆。本实用新型具有结构紧凑、体积小、重量轻、效率高、动作时间短、能耗低、且安装简便的特点。

钢卷包装用塑料护边板 936

 0

本实用新型涉及一种钢卷包装用塑料护边板,属塑料加工领域。采用聚乙烯或聚乙烯再生料,用模具压制成具有圆筒与圆盘同一体的护边板,能有效地保护钢卷的心部和端面。本实用新型护边板规格系列化,适用于冶金行业各种优质钢卷的包装。

钢包灌砂器 880

 0

本实用新型涉及灌装装置技术领域，公开了一种钢包灌砂器，包括漏斗、堵漏机构；漏斗的出口小于钢包水口碗的口径，漏斗的外径大于钢包水口碗口径；堵漏机构包括堵漏挡块、操作柄、吊耳；操作柄外径小于漏斗出口内径，操作柄位于漏斗中，操作柄下端超出漏斗出口，与堵漏挡块固定连接，堵漏挡块外径大于漏斗出口，操作柄上端与吊耳固定连接。本实用新型为冶金行业钢包水口引流砂进行灌砂提供了一种精确灌装装置，是连铸浇钢设备提高钢包自开率的重要工具。整体结构简单、易于制作、使用效果好，适于推广应用。

冷轧常化气雾式冷却系统 812

 0

本实用新型涉及冶金技术领域,公开了一种冷轧常化冷却系统,包括喷嘴、冷却水管、水流量调节阀,还包括水流量调节仪、水流量传感器和计算机控制系统,水流量调节阀安装于每排冷却水管上,水流量调节仪与每排冷却水管上的水流量调节阀相连,水流量传感器安装在每排冷却水管上,位于水流量调节阀和喷嘴的之间,与每排水流量调节仪相连接,计算机控制系统与所述水流量调节仪相连。本实用新型针对目前国内冷轧常化线急冷段存在的流量不能动态控制、喷嘴数量多、堵塞频繁等不足,采用对每排管路进行分路动态控制,并采用大流量、大角度气水雾化喷嘴代替水喷嘴,在强化和均匀冷却效果的前提下,减少喷嘴数量和堵塞频率。

高压直流接触器 1018

 0

本实用新型涉及一种高压直流接触器，适用于电力、冶金、矿山、石油、交通运输等中等负载系统中，特别适用于电力机车变流器上的电容充电回路中。它包括机体部分、电磁驱动部分、传动部分、磁吹部分、辅助触头和灭弧室。其中机体部分具有底座、主框架、主框架盖板；传动部分具有推杆、复位弹片、转架、动主触头和动弧触头；电磁驱动部分具有圆筒型的轭铁、动铁芯和线圈，圆筒型轭铁与动铁芯之间设有衬套；磁吹部分具有铁芯、导磁铁板、磁吹线圈、静弧触头、上连接铜排和静主触头。本实用新型具有电寿命长、分断速度快、抗震能力强、结构紧凑、体积小、密封性好及安装维护方便等优点。

用于激光拼焊设备的激光焊接头 1086

 0

一种用于激光拼焊设备的激光焊接头,适用于在冶金、造船、汽车等国民经济支柱产业中将比较小的金属板材焊接成比较大的板材或者将比较短的金属板材或带材焊接成比较长的板材或带材,主要用途是改善焊接质量和延长激光焊接头的寿命。具体措施是在普通反射式聚焦激光焊接头的基础上增加一个透射窗口将激光焊接头密封,并将一定压力的保护气体吹到光学元件表面并由焊接头的喷嘴喷射出来,足够高的保护气体的气流速度使该焊接头能够有效地保证其光学元件的清洁而不受焊接残渣或空气中灰尘的污染,达到改善激光焊接质量和延长焊接头寿命的目的。

冷轧退火炉保护气供应系统的废氩回收循环利用装置 955

 0

本实用新型涉及一种冷轧退火炉保护气供应系统的废氩回收循环利用装置，其可包括包括通过相应管路依次连接的预处理塔、加压风机、除氧器和干燥塔，所述预处理塔的进气口与冷轧退火炉的废氩排放管连接，用于进行物理吸附，以去除废氩中的乳化液、水分及颗粒，所述加压风机用于对预处理后的氩气进行增压，所述除氧器用于对氩气进行脱氧处理，使氩气中的含氧量小于5ppm，所述干燥塔用于对氩气中的水分进一步脱除，使氩气的露点低于‑60℃。通过废氩回收循环利用装置，显著的降低了氩气消耗，降低带钢生产成本，提高企业竞争力，对钢铁冶金企业冷轧工序节能降耗有着重要的意义。

不锈钢混酸废液污泥无害化处理系统 921

 0

本实用新型提供了一种不锈钢混酸废液污泥无害化处理系统，包括依次连接沉淀单元、污泥储存单元、焙烧炉、预浓缩器和吸收塔，所述污泥储存单元的进料口与沉淀单元底部连接，且污泥储存单元内设置有污泥搅拌机，所述焙烧炉上部设有污泥喷枪，污泥喷枪与污泥储存单元连接，所述焙烧炉底部设有用于将焙烧炉底部固体料刮出的刮耙，所述焙烧炉顶部出气口通过预浓缩器与吸收塔连接。该实用新型不仅减少了酸性污泥产量，降低冶金企业的处置成本，而且可将酸性污泥资源化，提高了F^‑、NO₃^‑的回收率，并大量回收酸性污泥中的镍、铬、钛、钼等高价值金属离子，形成附加值高的固体金属氧化物，具有较高的经济价值。

敞开式热态炉膛观测装置 978

 0

本实用新型涉及冶金技术领域，特别涉及一种敞开式热态炉膛观测装置，包括：固定支架、箱体、第一隔热玻璃、第二隔热玻璃、反光镜、光学转换元件及图像采集系统。箱体通过固定支架固定在敞开式加热炉上；图像采集系统设置在箱体的出口处；第一隔热玻璃和第二隔热玻璃分别设置在箱体内侧；反光镜设置在箱体内侧，且反光镜设置在第一隔热玻璃和第二隔热玻璃之间；箱体上设置有光学转换元件安装槽，光学转换元件设置在光学转换元件安装槽内。本实用新型提供的敞开式热态炉膛观测装置，结构简单，能够方便的对热态炉膛内的景象进行观测或采集。

复合电力负载的动态无功快速补偿系统 868

 0

本实用新型提供的复合电力负载的动态无功快速补偿系统，其由智能电能检测模块（4）、智能控制器（7）、可调电容器组（5）和感抗变换器（6）组成，所述可调电容器组（5）和感抗变换器（6）并联后的一端接入电网中，另一端接地；感抗变换器（6）由可变电抗器（11）和电力电子功率变换器（12）组成；智能控制器（7）通过数据线分别与智能电能检测模块（4）和感抗变换器（6）中的晶闸管电路相连接。本实用新型可以解决智能电网（配电系统或电力负载）复合电力负载无功功率快速补偿的科学技术难题，可应用于冶金、建材、石化等行业领域。

用于连铸大包水口更换的机械手 1086

 0

本实用新型涉及一种冶金中的浇铸设备，尤其是涉及一种用于连铸大包水口更换的机械手。该机械手,包括安装盘、旋转装置、安装支架、铰接在安装支架上的固定外筒、驱动固定外筒旋转的油缸、套设在固定外筒内的旋转筒体和设置在旋转筒体远端的水口安装装置。通过连接轴连接油缸的输出端和固定外筒，油缸伸缩时固定外筒绕升降旋转轴的旋转，实现水口固定装置高度的快速调整；通过摇轮、小斜齿轮、大斜齿轮和减速箱连接板的相互连接和配合实现了旋转筒体的快速旋转，满足了水口固定装置角度的精确调整和水口用后的自动倾翻拆除；通过设置扶手，实现了水口固定装置位置的快速调整，并满足了机械手在不用的情况下移动到中包车一侧的要求。

刷辊升降装置 903

 0

本实用新型涉及钢铁冶金设备领域,尤其涉及一种刷辊升降装置,包括有齿轮马达、螺旋升降机,齿轮马达驱动螺旋升降机动作,螺旋升降机与刷辊相连,所述齿轮马达的输出轴与力矩限制器的一端连接,力矩限制器的另一端连接有连接轴,连接轴接入离合器的输入端,离合器可通过拨叉实现啮合和打开,离合器的输出端连接有链轮轴,链轮轴上安装有主动链轮,螺旋升降机的输入轴上连接有从动链轮,主动链轮与从动链轮间通过链条传动。本实用新型采用力矩限制器,当扭矩超过设定值,力矩限制器便会摩擦打滑,有效保护了马达和螺旋升降机,采用的力矩限制器为摩擦式力矩限制器,其扭矩简单易调,适用于不同规格的螺旋升降机,而且价格经济实惠,使用简单。

双滤板快速过滤器 736

 0

本实用新型涉及一种冶金、石油、化工等污水处理过程中常用的水质净化设备,尤其涉及一种过滤器。双滤板快速过滤器,包括容器本体,容器本体上设置有进水口、出水口和滤料装入孔,容器本体内设有第一、第二滤料层,第一滤料层下方设有第一滤板,第二滤料层下方设有第二滤板;所述的进水口位于容器本体的下部,进水口与向上延伸的进水管相连,进水管的出口位于第一滤料层的上方,出水口位于容器本体的下部,滤料装入孔位于容器本体的上部。本实用新型的有益效果在于:1、结构简单、实用。2、采用两层过滤层,过滤水质好,便于反洗,且反洗效果比单层滤料过滤器好。3、延长了滤料层的使用时间,节约了资源,降低了成本。

煤气水封冒顶预警系统 779

 0

本实用新型公开了一种煤气水封冒顶预警系统，包括一个测量水位的压力变送器，其与水箱侧面的下部连接，一个测量煤气压力的压力变送器，其与煤气管道连接；所述测量水位的压力变送器和测量煤气压力的压力变送器的测量信号均送同一套PLC。以对煤气水封的运行状态进行在线动态监控，特别是能预警煤气水封冒顶，在水封冒顶事故发生前发出报警信号。采用本实用新型，能够有效解决目前煤气水封运行状态没有在线动态监控、煤气水封冒顶没有预警功能等缺点，对冶金企业降低安全事故发生率和提高生产率能起到积极作用。
