铁水脱硫喷枪装置 771

 0

本实用新型公开了一种铁水脱硫喷枪装置，属于冶金设备技术领域。该装置由安装在工作平台上的导架，以及安装在导架上的动力装置、传动装置和喷枪装置组成。丝杠经减速机在电动机的带动下作螺旋运动，同时滑动套在丝杠上滑动，通过两侧的牵引摆动摇杆Ⅰ和牵引摆动摇杆Ⅱ，带动与喷枪连接的滑块Ⅰ和滑块Ⅱ在导架两侧的滑槽里滑动，从而使喷枪Ⅰ和喷枪Ⅱ分别绕着旋转支撑Ⅰ和旋转支撑Ⅱ以一定角度摆动。本实用新型能在不改变鱼雷罐罐口尺寸大小的情况下，扩大脱硫范围，有效改善单根喷枪喷吹脱硫造成的返硫现象，提高脱硫效率和脱硫质量，降低脱硫成本，可在各大钢铁厂推广与应用。

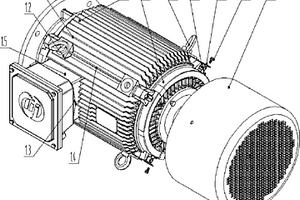

电机外壳 614

 0

本实用新型涉及冶金及起重用电机技术领域，具体涉及一种电机外壳，包括机座、设置在机座一端的端盖以及与端盖连接的风罩，所述机座外壁上密布有散热片，所述机座外壁的两端部分别均匀设置有四个吊攀桩位，所述机座的底端位于轴向的两个支撑脚之间连接有镂空撑板，所述端盖的端面设置有散热筋。本实用新型的整体结构刚性强，具有结构简单，散热能力强、方便造型和起模、电机放置平稳、结构刚性好、风罩容易安装等优点。

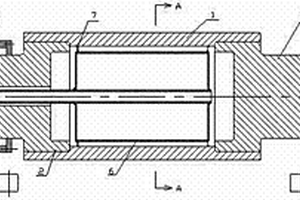

新型水冷输送辊 966

 0

本实用新型公开了一种冶金行业高温区辊道用新型水冷输送辊，以解决目前输送辊转速较高时动平衡差、故障率高的问题。它主要由空心辊身、空心辊身两头的辊颈及套在辊颈上的轴承座组成，进水管从一端沿输送辊中心线伸入空心辊身内部，回水经辊颈水道后由回水孔排出，在空心辊身内部设有密闭圆筒，密闭圆筒外围通过支脚与空心辊身内壁焊接，进水管沿轴芯贯穿密闭圆筒且与密闭圆筒的两端面紧密焊接，冷却水从空心辊身一侧通过进水管进入空心辊身内部的另一侧，再通过密闭圆筒与空心辊身之间的夹层空间回流后经回水孔排出。本实用新型由于在输送辊内流动的冷却水量小且分布相对均匀，对高速转动的辊子动平衡影响小，可以保证输送辊的平稳运转。

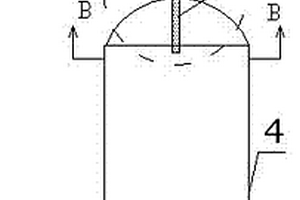

离子交换器顶部布水装置 1069

 0

本实用新型涉及离子交换除盐系统中阴阳床的布水、排水技术领域，公开了一种离子交换器顶部布水装置，包括筒体；筒体为一端开口一端封闭的结构，筒体的开口端与进水管通过可拆方式紧密连接，筒体的封闭端由离子交换器顶部排水口接盘上的开口伸入到离子交换器的顶部内，筒体伸入到离子交换器顶部内的筒体壁上开设有多个小孔。本实用新型解决了冶金行业离子交换除盐系统中离子交换器顶部排水跑漏树脂的情况，大大减少再生时跑漏树脂的机率，降低了酸碱耗及劳动强度，保障了水质，降低了生产成本，消除了离子交换器再生时树脂跑漏带来的负面影响，取得了良好节能增效的效果，结构简单，易于加工制作，便于维护，使用效果好，适于推广应用。

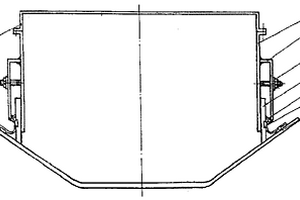

皮带运输机装载区密封装置 1042

 0

一种皮带运输机装载区密封装置,主要解决现有的密封装置结构简陋,密封效果差等问题。它的溜槽侧壁设置在皮带运输机的两侧,压板设置在溜槽侧壁上,压板的下端设置有压块。通过调节压板上的螺栓组合件,压块将一密封板压紧在溜槽侧壁上,密封板的下斜面轻压皮带。密封板与皮带之间设置有密封带。溜槽侧壁上方设置有盖板。本实用新型广泛用于煤炭及其加工、建材、粮食加工、冶金等行业。

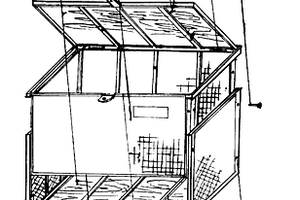

三用旅行箱 619

 0

一种三用旅行箱,由下箱座、上箱座、箱门三个部分,通过联结销轴、铰链、锁环等组装而成,坚固耐用,拆卸方便,既可装运普通行李,又可作床铺、桌与凳等,特别适合地质、矿山、冶金、石油、森林、铁道、电力等部门野外作业人员使用。

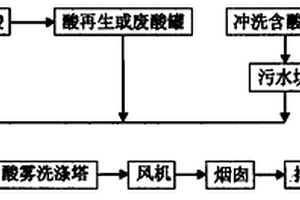

废酸酸雾排放系统 591

 0

一种冶金酸洗生产线废酸酸雾排放系统。采用抽风管、排放管、地沟与主风管相连,进入酸雾洗涤塔;风机与酸雾洗涤塔连接,排放烟囱置于室外。通过抽风管,分别将酸循环罐中残留废酸、酸再生或废酸罐废酸、工艺段冲洗含酸废水,三者在非冷态下的排放酸雾,抽入主风管,送入酸雾洗涤塔内净化、达到环保排放标准后,由风机抽出,经烟囱排至室外大气。该系统可有效地防止废酸酸雾弥漫车间、腐蚀生产线设备和厂房,延长设备和厂房的使用寿命,有益于生产、维护和环保。

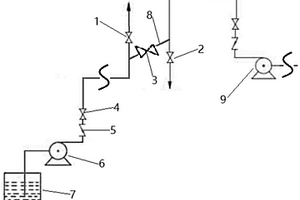

油库排污管道反冲洗疏通系统 818

 0

本实用新型公开了一种油库排污管道反冲洗疏通系统，涉及冶金技术领域，该油库排污管道反冲洗疏通系统包括：第一截止阀、第二截止阀、第三截止阀、第四截止阀、止回阀、排污泵、排污坑、连接管路以及轧机热水泵。本实用新型实施例所述油库排污管道反冲洗疏通系统在面对排污管路发生油泥堵塞时，设置多个截止阀，利用反冲洗的原理能省时省力的疏通排污管路，避免管路堵塞带来的泵和电机设备损伤，油库一级动火安全风险，油库地面大面积污染等问题，通过对现有的管路结构进行改进，充分利用了现有热水冲洗管路，投入较少，易于施工和管理，节省了工作量和人工成本，便于推广实施。

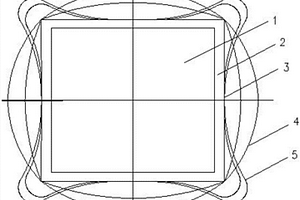

梅花型结晶器铜管 876

 0

本实用新型涉及冶金连铸设备用的结晶器铜管，具体涉及一种梅花型结晶器铜管。本实用新型的结晶器铜管上部曲面横截面呈凸形，中部曲面截面为矩形，下部曲面截面为四角凸起的矩形。使铸坯在结晶器内形成坯壳初期受铁水静压力的影响而在各面中心鼓起，利用结晶器铜管上部的圆弧状，完全拟合铸坯鼓起而形成的曲线。同时本实用新型将结晶器铜管下部截面的角部与基本工作面分离，使得形成的铸坯坯壳行进至该位置时在角部自动形成特定大小的气隙，使其坯壳表面温度沿截面周长方向更加均匀，且实现了更高拉坯速度的目的。

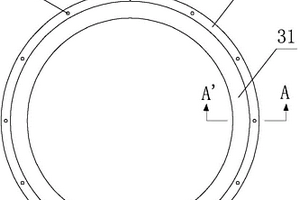

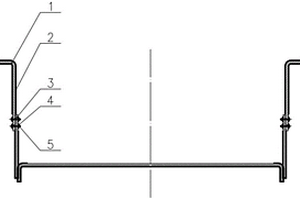

电极密封套 608

 0

一种电极密封套，涉及冶金装备技术领域，其安装在电炉顶端的电极入口处，包括上压板、下压板及设置在上压板与下压板之间的密封保护层，所述上压板、下压板及密封保护层均为圆环形，且该密封保护层的内侧向内延伸形成内边沿；所述上压板、下压板均由两块半圆形压板拼接组成。本实用新型能够防止炉内能量损失，并且提高了作业环境，不会对环境造成损害。

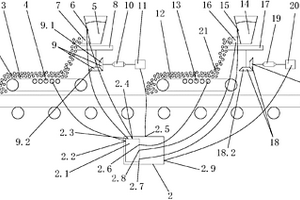

用于烧结生产的配料料仓自动切换装置 774

 0

本实用新型公开了一种用于烧结生产的配料料仓自动切换装置，包括配料输送带以及多个用于将烧结原料送入配料输送带的配料料仓，所述配料料仓包括具有相互切换功能的在线配料料仓和备用配料料仓，还包括具有配料料仓动态切换模块的PLC，所述PLC的信号输出端分别与在线配料料仓和备用配料料仓的信号输入端相连。本实用新型具有降低工人劳动强度、工作效率高、控制及时有效、切换速度快、准确性和可靠性高、成品矿品质稳定的特点，可以广泛应用于冶金行业中粉矿处理装置上。

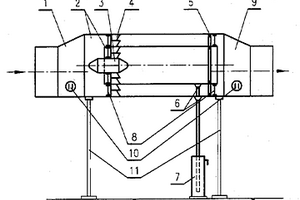

卧式套管旋流板脱液器 857

 0

卧式套管旋流板脱液器的入口气体,经嵌焊在套管(2)两相邻管间及其与中心导流锥(3)之间各环状气流通道横截面上的旋流板(4)后,在各直线管段内产生涡旋运动,气流中的液滴受离心力作用,甩向各管内壁沉降,并汇集于气流出口端各管内壁上的挡液圈(5)内侧管底,经各自排水管(6)排入集液槽(7)。脱液后的气体输入其后管道。它具有分离效率高、处理气量幅度大,不占地、重量轻、阻损小,可广泛用于冶金、石油、化工和环保等工业部门。

出钢口管砖内外双向等静压成型模具 674

 0

本实用新型公开了一种冶金耐火材料领域的出钢口管砖内外双向等静压成型模具,它由外胶套,芯子,上堵头,下堵头围成一个管状空腔,锁紧钢丝卡从外箍紧外胶套,所述的外胶套为橡胶空心圆管,用以控制出砖口管砖外径形状尺寸;芯子为金属空心圆管;上堵头和下堵头为橡胶圆环,安装在内胶套与外胶套之间,用以封闭管砖的上下底面;锁紧钢丝卡为圆弧形,其在于:在芯子圆周上均匀分布有导压孔,用以传递压力,并且在芯子上套有空心圆管状的内胶套,芯子与内胶套配合使用,用以控制出钢口管砖内径形状尺寸。本实用新型实现了管砖内外双向加压成型,提高管砖内外壁材质均匀性,达到管砖径向理化性能均匀稳定,而且减少了原料浪费。

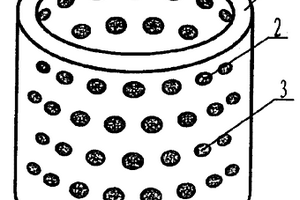

自润滑滑动轴承 1057

 0

本实用新型公开了一种自润滑滑动轴承,主要解决现有轴承在低速重载工况下润滑油膜失效,承载能力偏低的不足。该轴承具有一轴承基体骨架,在轴承基体骨架的内圆工作面上交错排列并均匀分布有若干孔穴,各个孔穴中嵌置有由固体润滑剂、液相润滑油和耐磨添加剂构成的固液复合润滑填充棒。其承载能力高、润滑性能好、工作寿命长、对环境污染小,特别适于冶金、矿山、桥梁、石油地质、船舶和水利枢纽工程等领域的重型机械设备使用。

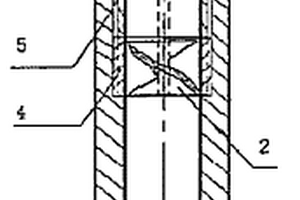

旋转结晶器浸入式水口 919

 0

本实用新型涉及一种旋转结晶器浸入式水口，属 炼钢连铸用于供给熔融金属的附属设备领域。本水口是在通常 浸入式水口①内腔增设一台阶，台阶上内壁有纵向槽⑥，台阶 上装有导流片套④和压紧套⑤，导流片套内装有导流片②，外 壁有定位筋③，导流片为螺旋形，可10°～360°旋转。当钢 水通过导流片时，使钢水向下的冲击动能转成旋转动能，钢水 旋转到一定速度后可改善水口内壁结瘤、利于钢水中夹杂物和 气泡聚集长大且上浮、降低注流对坯壳的冲击，减少铸坯表面 缺陷，尤其使水口出口处钢水分布均匀，消除结晶器钢液面产 生旋涡卷渣。本实用新型旋转结晶器浸入式水口最适合于炼钢 生产中板坯、矩形坯和方坯连铸机使用，也适用其它冶金或化 工流体通道。

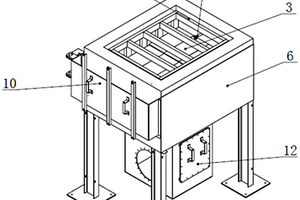

防堵塞蓄热式燃烧设备结构 601

 0

本实用新型公开一种防堵塞蓄热式燃烧设备结构，包括蓄热式燃烧设备底部进风通道30、排污管道19、设备底部检修门12、均流板8、蓄热体分布在上下两区域、蓄热体安装支架1和喷淋组件6。本实用新型通过把蓄热体分布在上下两个区域，使易结垢物大部分停留在蓄热体下区域，再通过清洗结构对蓄热体下区域进行清洗，从而降低运行和维护成本。并且该结构简单，操作简便，维护方便等。该实用新型可广泛用于化工、冶金、喷涂、制药行业等含有VOCs的有机废气处理技术领域。

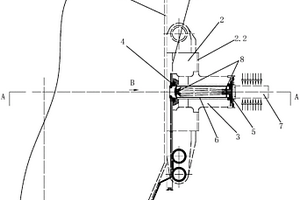

转炉底吹管道分配装置 809

 0

本实用新型公开了一种转炉底吹管道分配装置，包括炉体和围绕炉体固定的托圈，托圈一侧设有非传动侧耳轴，非传动侧耳轴内套设有密封套筒，密封套筒两端通过内法兰和外法兰与非传动侧耳轴的内外两端密封相连，密封套筒的外端还设有旋转接头，密封套筒和旋转接头相连通的内腔穿有多根氩气管，密封套筒的内端部突出于内法兰内端面、并进入炉体和托圈之间的空腔，多根氩气管均从密封套筒突出于内法兰内端面的端部穿出、并沿炉体和托圈之间的空腔设置直至与炉体炉底相连。本实用新型不影响托圈强度和受力、避免托圈漏水、安全性高、转炉钢渣无法影响氩气管正常工作、保证转炉生产的产品品质和效率、降低维护成本，可以广泛应用于钢铁冶金转炉生产领域。

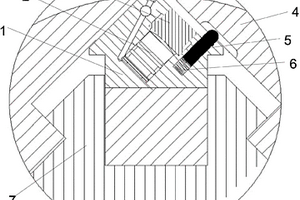

带钢卷取机夹紧装置 1036

 0

本实用新型涉及冶金技术领域，特别涉及一种带钢卷取机夹紧装置，包括钳口径向楔块、活塞、钳口、钳口扇形板、销轴及弹性元件。钳口径向楔块镶嵌在卷取机卷筒的芯轴中。钳口径向楔块内设置有活塞孔。钳口设置在卷取机卷筒的芯轴中。活塞放置在活塞孔中，活塞的顶端与钳口的底端接触。钳口扇形板安装在卷取机卷筒的芯轴的外边缘，钳口的顶端与钳口扇形板正对设置。在钳口内侧的钳口径向楔块上沿卷取机卷筒的芯轴的轴线开有销孔。销轴放置在销孔中，销轴的底端与销孔的底部之间设置有弹性元件，销轴的顶端与钳口扇形板垂直设置。本实用新型提供的带钢卷取机夹紧装置，能够防止带钢进入扇形板与钳口径向楔块之间的间隙，从而防止出现卡钢现象。

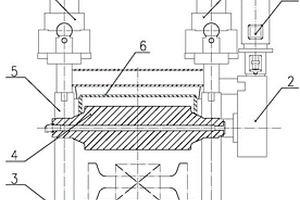

双油缸大方坯拉矫机 1069

 0

本实用新型属于连铸技术领域，特别涉及到一种双油缸大方坯拉矫机。本实用新型通过左、右侧油缸，左、右侧油缸内安装的高精度位移传感器与液压阀台上的比例伺服阀来闭环独立控制左、右侧油缸的升降速度，进而通过两侧油缸连接横梁共同带动升降架与压下辊沿导向滑道上升或下降至目标位置，保证拉矫机远程辊缝控制误差始终保持±0.1mm以内，从而实现合理的轻压下冶金工艺参数。本实用新型确保悬挂式传动装置不会发生偏载现象，使两侧铸坯厚度均匀，减少大方坯中心偏析与疏松，进一步提高铸坯内部质量。

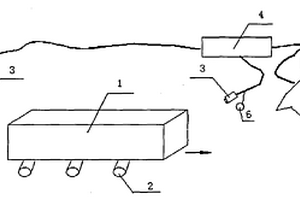

钢坯表面喷印炉罐号字符自动识别装置 813

 0

本实用新型涉及一种冶金企业轧机生产线钢坯表面喷印炉罐号字符自动识别装置,包括摄像机、图像采集单元和计算机,摄像机的输出通过图像采集单元与计算机相连接,其特点是:摄像机至少两台,摄像机分别设置在运送钢坯的辊道两端。由于本实用新型在运送钢坯辊道的两端设置摄像机,并通过计算机将摄像机摄取的钢坯端面图像采用识别软件进行识别,无论钢坯入炉时有端面喷印炉罐号字符一面在任意方向和任意位置上都可以进行识别,从而对不符合要求的钢坯自动报警,及时提醒操作人员进行确认处理,防止混号事故的发生。

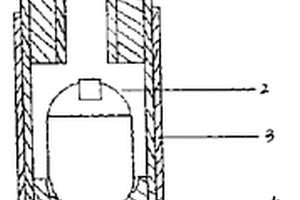

炼钢用超低碳钢取样器 987

 0

本实用新型涉及一种炼钢用超低碳钢取样器,属冶金领域。取样器由纸管、钢样盒、陶瓷纤维纸、砂体、圆锥形高温耐火环,脱氧片、石英管及铁帽构成,钢样盒的一端插入在开了通孔的砂体中与石英管相通,石英管内装有开了均布微孔的脱氧片,纸管底部安装有圆锥形高温耐火环,本实用新型的取样器,可在取样时增强取样器抗烧性,提高抗热性,而且还可更好的吸收钢水中氧份,它结构合理,便于工业化生产,可实现获得超低碳钢优良钢样,测试超低碳的范围在0.03%左右。其钢液取样碳的化验值可达到[C]<0.01(%),满足化学分析室对超低碳钢的化验要求。

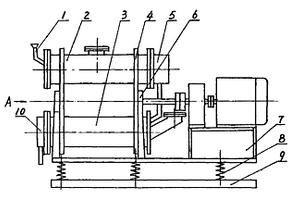

振磨机 773

 0

本实用新型振磨机属于颗粒学粉体工程领域。 本实用新型可进行连续作业。其特征在于，有两 个动平衡式激振器驱动磨仓，且由四个刚性支承点支 承，支承座固定在机架上。电动机通过齿轮箱驱动两 个激振器，产生同向同步转动，实现磨仓呈圆轨迹的 平移运动。 本机具有粗磨、细磨和超细磨的功能，可广泛地 用于磨矿、水泥、耐火、冶金、无线电、医药、化工和轻 工等工业部门。

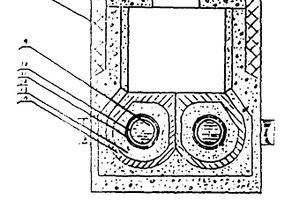

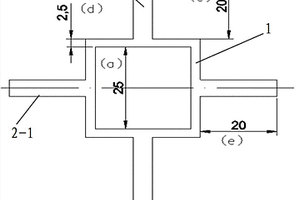

工频有芯感应熔炼炉 939

 0

工频有芯感应熔炼炉属于感应加热的技术领域,特别适用于铸钢冶炼。该炉熔池和熔沟与熔体接触的部分是用耐火材料制成的预制件,预制件外用冶金镁砂和高矾土砂,熔沟的形状为二相熔沟,两熔沟互联的中间部分的截面是两边的2.2倍,熔沟与熔池相连的地方是弧线,以改善和加大熔体的定向流动。该炉保温性好,熔体温差小,炉龄长而且制造成本低。

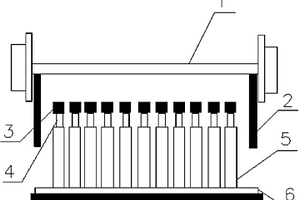

烧结机台车振打清扫装置 885

 0

本实用新型公开了冶金烧结设备领域的一种烧结机台车振打清扫装置,以解决目前烧结机台车箅条表面粘大块时需停机靠人工清理的问题。它由安装在台车箅条反面的至少一个冲击砧铁、活塞杆、气缸组件组成,每个组件的冲击砧铁安在活塞杆头上,活塞杆在气缸驱动下可作连续往复的直线运动。工作时,气缸通过气管连接压缩空气,可实现冲击砧铁快速往复直线运动,高速冲击粘结箅条的大块烧结矿。本装置既不需要停机,提高了烧结机作业率,又能达到理想清扫效果,还节省人力,保证安全。

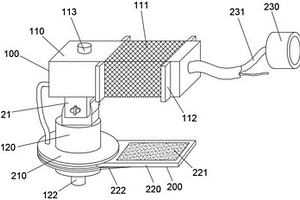

具有防强光功能的弧焊机 853

 0

本实用新型公开了冶金加工设备技术领域的一种具有防强光功能的弧焊机，包括焊枪和隔离装置，所述焊枪包括手柄和旋转杆，所述手柄的顶部插接有开关按钮，所述旋转杆通过连接座与所述手柄的底部连接，所述旋转杆的底部插接有焊头；所述隔离装置包括圆板、旋转板和抽风机；该具有防强光功能的弧焊机的设置，通过在旋转杆上安装圆板和旋转板，并且在旋转板的内部镶嵌一个防护镜片，人眼可透过防护镜片对焊点进行观察，旋转板沿着圆板旋转以调节到合适的角度以便对焊点进行观察，旋转板将焊枪与防护镜片连为一体，使人体无需佩戴额外的面部防护装置就可对焊点进行观察也能防止刺目，从而使焊枪在使用时更加简单方便。

易更换式绝缘电极支架 1003

 0

本实用新型涉及冶金设备技术领域，尤其涉及一种易更换式绝缘电极支架。所述易更换式绝缘电极支架包括连接板，所述连接板的两侧均设置有电极连接件；所述电极连接件包括电极上部和电极下部，所述电极上部和电极下部通过多根紧固螺栓连接呈板体，且所述电极下部与连接板的侧壁固定连接。本实用新型提供的易更换式绝缘电极支架具有电极支架易更换，仅需更换易腐蚀的部分，其余不更换，省去了拆除整个电极支撑板的时间，而采用衬胶绝缘，减少电损耗及其带来的腐蚀，同时更换备件少，节约成本。

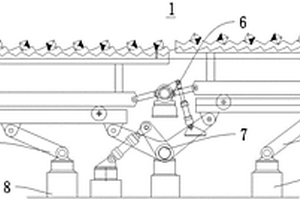

步进冷床牵引装置 688

 0

本申请提供一种步进冷床牵引装置，属于冶金领域。其冷床本体上安装有固定齿；两个输送机构，沿冷床本体的同一侧的轴向间隔排布，且均安装有移动齿；牵引机构，设置在两个输送机构之间，且两端分别与两个输送机构传动连接，用于驱动输送机构沿冷床本体的轴向往复移动，以使两个输送机构相对冷床本体移动的方向相反；升降驱动机构，分别与两个输送机构传动连接，用于驱动两个输送机构分别相对冷床本体升降以使移动齿在竖向上穿过固定齿；且在升降驱动机构的驱动下，当其中一个输送机构的移动齿相对固定齿升高时，另一个输送机构的移动齿相对固定齿下降。该装置通过一个牵引机构同时带动两个输送机构同步移动，提高了设备的稳定性。

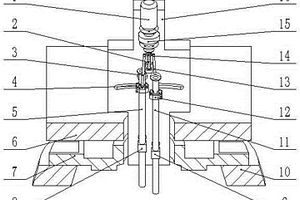

模拟熔渣对耐火衬渗透过程的装置 1067

 0

本实用新型公开了一种模拟熔渣对耐火衬渗透过程的装置，属于高温冶金技术领域。所述模拟熔渣对耐火衬渗透过程的装置包括：渗透速率变化测控元件内设置有一容置空间，所述容置空间内设置有可示踪性电解质溶液及有机溶剂；渗透观测机构与所述渗透速率变化测控元件连接，所述渗透观测机构设置在所述容置空间开口处；防渗机构设置在所述容置空间内壁内。本实用新型模拟熔渣对耐火衬渗透过程的装置可以实时观察溶液对内壁的渗透情况，以利于模拟高温熔渣的侵蚀钢包内衬过程，更好的保护炼钢炉的炉衬，延长其寿命，为高品质钢安全高效生产提供保障。

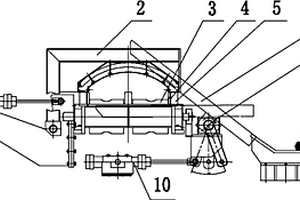

热钢坯料自动剔废装置 1010

 0

本实用新型公开了一种热钢坯料自动剔废装置，属于冶金机械设备技术领域。所述热钢坯料自动剔废装置包括检测机构、传感机构、控制机构、保温机构及剔废机构；检测机构设置在挡板上；保温机构设置在分线辊道的上方，可绕分线辊道转动；检测机构与控制机构连接，将采集到的钢坯信息传递给控制机构；控制机构分别与保温机构连接；传感机构与剔废机构连接，用于控制剔废机构动作；传感机构与保温机构连接，用于检测保温机构到位；剔废机构设置在分线辊道上，可以转动。本实用新型热钢坯料自动剔废装置提高了轧线生产效率，降低了工人劳动强度，并且消除了安全作业隐患。

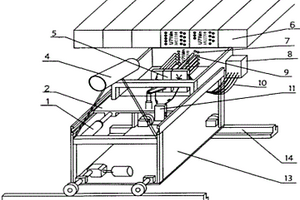

方坯喷号装置 797

 0

本实用新型涉及喷涂装置,应用于冶金行业铸坯标识,它公开了一种方坯喷号装置,它包括设置在轨道上的滑动机架,滑动机架上设有伸缩装置,所述伸缩装置前端固定有多个喷嘴,每个喷嘴都有各自的导料管和气源管,导料管与涂料箱连通,气源管上都安装有控制开关的电磁阀,电磁阀的动作由自动控制系统控制。本实用新型克服了现有技术中不能自动喷涂坯流号(第几流)、序号(该流第几支铸坯)的缺陷,具有易于实现、安装方便、成本低、操作简单、使用效果好的特点,利于推广应用。
