湖北武汉有色金属电冶金技术理论与应用

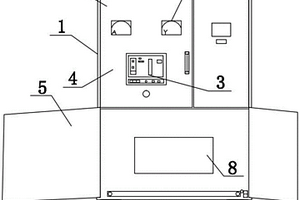

新型实用低压动力柜 1172

 0

本实用新型公开的属于配电柜技术领域，具体为一种新型实用低压动力柜,包括柜体，柜体的前表面上下两侧均螺接有门铰装置，柜体的前表面设置有万能断路器，柜体的前表面两侧均铰接有上柜门，柜体前表面的下侧两侧均铰接有下柜门，柜体的前表面上侧安装有仪表，该实用新型新增加传感器设备有效的解决配电柜负载问题，智能化切断配电柜工作开关，并自动开启光源警示工作人员，极大地减短检查时间，安装快速便捷，效率提高，易于拆卸修改，广泛使用于发电厂、石油、化工、冶金、纺织、高层建筑等，不易变形，占用场地小，外形美观，结构精度高。

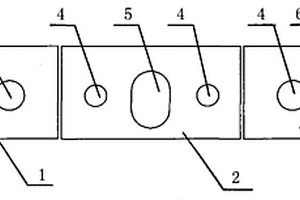

钢水中间包包盖 1111

 0

本实用新型涉及一种冶金行业中盛装钢水的中间包包盖,它公开了一种钢水中间包包盖,所述包盖包括左、中、右三块包盖,三块包盖上均有烘烤孔,中包盖上还有浇注孔,左/右包盖上有测温孔;所述左、中、右包盖内安装竖筋板;所述左、中、右包盖内分别焊接通气管,并用浇注料浇注预埋。使用本实用新型的透气型整体密封中包包盖,现场高温辐射大大降低、因烟尘弥漫带来的环境污染明显减小,并且阻止钢水二次氧化,提高了钢质,延长了包盖使用寿命。

从高砷高硫金精矿中高回收率提金的预处理装置 1029

 0

本实用新型属于贵金属焙烧法冶金领域,涉及到从高砷高硫金精矿中高回收率提金的预处理装置。其特征是该装置由快速循环流化床焙烧系统、还原反应室、降温收集室、除尘器和引风机组成。该装置可以彻底氧化高砷高硫金精矿中的砷和硫,同时比较彻底地回收砷和硫,避免了环境污染。用该装置脱砷脱硫后的金精矿金的浸出率高。

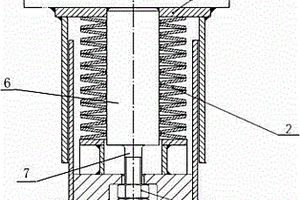

加热罩缓冲装置 951

 0

本实用新型专利涉及冶金技术领域中罩式炉中的加热罩，具体涉及一种加热罩缓冲装置。该装置包括外套筒、内套筒、碟簧和双螺母；所述外套筒的上端固定在加热罩底部，所述内套筒的上部伸入外套筒内部，外套筒内部固定有中心轴，中心轴下端固定有螺杆，螺杆伸入内套筒底部开孔中，双螺母旋在螺杆，碟簧套在中心轴上，碟簧上端接触外套筒内的顶部，碟簧下端接触内套筒的底部。加热罩缓冲装置使加热罩缓慢落地，很好的解决了大直径加热罩在落地时震动产生的损坏问题。

间歇式隔焰还原炼铁装置 869

 0

本实用新型公开了一种冶金领域用间歇式新型隔焰还原炼铁装置。包括顶部的加热装置和下部的炉床；其中，所述炉床固定，数量在两个或两个以上，所述加热装置为整体水平移动式，移动到各个固定炉床位置上方时整体覆盖并密封对应炉床；所述的加热装置包括烧嘴和隔焰板，隔焰板将烧嘴与炉床隔离，隔焰板采用蓄热和导热的耐火材料。将燃烧区与还原区分开，炉内气氛可控，还原产物质量好，可用于生产粒铁；采用固定式炉床，省去了大多数直接还原炉窑庞大复杂的传动装置，如转底炉炉底传动装置、回转窑传动装置，车底炉传动装置等，能耗大大降低。

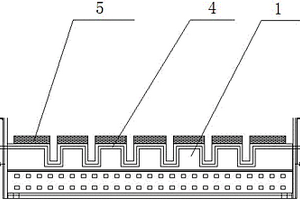

热轧加热炉出料端墙 1044

 0

本实用新型属于钢铁冶金热轧加热炉领域。本装置包括蛇形水冷管墙,其特征在于,所述出料端墙包括上下两层,所述下层为蛇形水冷管墙,所述上层为活动层,由耐火砖堆砌而成。该实用新型不会使板坯两端在悬臂过大出炉时,两端下绕部分被出料端墙给阻挡,卡住炉门口造成严重的生产事故。

钢板包装用塑料护板 1083

 0

本实用新型涉及一种钢板包装用塑料护板,它属塑料加工领域。以聚乙烯再生料、橡胶末、着色剂、滑石粉为原料,经加热塑化挤压而制成轻型、色彩美、韧性好的护板。塑料护板包装钢板卷防水防锈性能好,在低温潮湿恶劣的运输和贮存条件下包装完好率优于钢制、纸板和刨花板制的护板。以塑料为原料制作护板,充分利用三废资源,又为冶金行业提供物美价廉的包装产品。该护板最适合于各种优质钢板的包装。

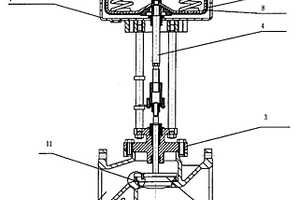

气动薄膜阀 632

 0

本实用新型公开了一种气动薄膜阀,它包括阀体,阀体内设阀瓣,阀体上连接阀盖,阀瓣连接阀杆,阀杆的另一端连接气动薄膜装置,阀体内设阀座,阀座截面为“T”型,阀座的顶面为第二密封面,阀座的孔壁为第一密封面;阀瓣的下部截面为“T”型,阀瓣与阀座孔壁的接触面为第一密封面,阀瓣与阀座顶面的接触面为第二密封面,阀瓣与阀座顶面的接触面上设有密封装置。本实用新型的气动薄膜阀阀板与阀座之间采用双密封结构,大大提高阀门的密封效果,第二道密封采用缓冲密封形式,减少了密封面的冲击和磨损,并便于维修。该阀门密封效果好,使用寿命长,维修方便,维护成本低。适于化工、冶金等行业上使用。

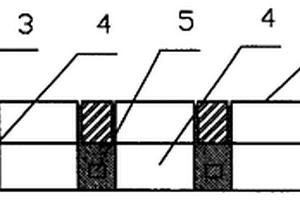

高耐磨陶瓷橡胶筛板 833

 0

本实用新型公开了一种高耐磨陶瓷橡胶筛板,涉及冶金行业及矿产业筛选物料的筛板。筛板由下层橡胶层和面层陶瓷块组成,陶瓷块是镶嵌或粘结在下层橡胶层上的,橡胶层内部设置有金属骨架。所述的陶瓷块是规则形状或不规则形状的。陶瓷块是镶嵌或粘结在下层橡胶层上是均匀或非均匀状态的。所述的镶嵌是完全或部分镶嵌入橡胶层中的。所述的筛板上的筛孔是方形、圆形、椭圆形、长方形的。本实用新型设计合理,结构简单,技术方案完善,它集金属、橡胶、陶瓷的优点于一身,提高了筛板的耐磨性和抗冲击性,使筛板的工作周期比现有技术的筛板提高5-10倍。

转炉烟气高效回收利用系统 1057

 0

本实用新型涉及钢铁冶金生产领域，尤其涉及一种转炉烟气高效回收利用系统；包括依次连接的烟气净化装置和气体分离装置，烟气净化装置与转炉连接，气体分离装置连接有一氧化碳储罐以及二氧化碳储罐，气体分离装置包括吸收塔、解析塔和换热器，吸收塔与烟气净化装置连接，转炉烟气进入吸收塔后与吸收塔喷淋的用于吸收二氧化碳的贫液逆向接触，吸收二氧化碳后的富液经过换热器后进入解析塔，解析塔出来的贫液流经换热器后进入吸收塔。本实用新型中烟气经过气体分离装置后可分别收集一氧化碳和二氧化碳，实现转炉烟气的分质利用，提高了转炉烟气的回收利用价值，流经换热器的贫液和富液热量交换，提高解析效率。

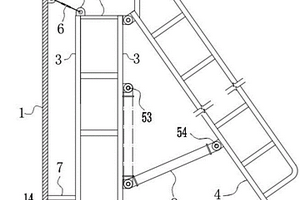

立式闷罐活动平台 700

 0

本实用新型公开了一种立式闷罐活动平台，涉及冶金设备的施工装置技术领域，解决了立式闷罐与平台之间临时焊缝较多，并且在吊装移动闷罐时，平台拆卸困难的技术问题。包括平台板与平台柱，平台板设置于闷罐的外周，平台柱连接于平台板的底部，闷罐的上部与平台柱的上部之间设置有拉结件，闷罐的下部与平台柱的下部之间设置有支撑件。本实用新型通过将平台板与平台柱单独设计为一体结构，再通过拉结件与闷罐的上部拉结，通过支撑件支撑于闷罐下部与平台柱之间，每次安装平台时，无需对闷罐进行焊接，有效减少了闷罐上的临时焊缝，避免了闷罐的损害。同时，由于拉结件与支撑件的安装和拆卸方式简单方便，还促进了闷罐与平台的周转使用。

转炉煤气回收二氧化碳系统 1097

 0

本实用新型涉及钢铁冶金生产领域，尤其涉及一种转炉煤气回收二氧化碳系统；包括沿煤气方向依次设置的煤气净化装置、煤气柜、燃烧装置和二氧化碳回收系统，所述煤气净化装置的进气端通过汽化冷却烟道与转炉连接，所述二氧化碳回收系统包括依次连接的换热装置和二氧化碳储罐，所述换热装置与所述燃烧装置连接，二氧化碳储罐与气体密封保护装置及喷吹装置连接用于喷吹二氧化碳。本实用新型的回收系统，转炉煤气在进入燃烧装置前，在煤气柜中进行存储，然后再匀速的供给燃烧装置生成二氧化碳后在二氧化碳储罐中存储，转炉间断性产生的煤气在煤气柜中进行缓存，避免煤气流量不稳定对燃烧装置造成冲击，且燃烧装置的体量也减小，降低生产成本。

发动机缸盖导管加工用清洗装置 1126

 0

本实用新型公开的属于缸盖导管加工技术领域，具体为一种发动机缸盖导管加工用清洗装置，所述N形支架左右两侧竖杆的底端均设置有电动伸缩杆，所述电动伸缩杆的底端设置有万向轮，所述N形支架横杆内腔的前表面开有T形槽，所述N形支架右侧的顶端设置有伺服电机，所述伺服电机左侧的动力输出端贯穿T形槽内腔的右侧并连接有螺纹杆，设置高压泵和喷淋管，通过喷淋头在产品加工时进行冲淋，使得产品在切屑过程中产生的粉末迅速逃逸，减少粉末冶金加工后产生的粉末不粘附在导管边缘，通过设置电动伸缩杆，便于进行高度的调节，通过设置伺服电机、螺纹杆和T形块，便于进行左右移动。

螺旋给料器 731

 0

本实用新型涉及机械设备领域，特涉及一种螺旋给料器，应用在建材、电力、冶金、煤矿炭等行业。本实用新型的壳体和叶片都采用耐磨钢板16Mn材料制造，且左壳体、右壳体可单独拆卸，方便设备维修；本实用新型还在叶片上增设了扫料棒，解决了出料口堵塞的问题。本实用新型降低了零部件损耗、可灵活方便快速的更换损耗部件，减少物料堆积减少人工成本。

智能点火控制器 689

 0

本实用新型提供了一种智能点火控制器，涉及冶金技术领域，所述智能点火控制器包括：CPU处理器、输入信号处理单元、输出信号处理单元和无线通讯单元；所述CPU处理器与所述输入信号处理单元、输出信号处理单元及无线通讯单元分别连接；所述CPU处理器通过无线通讯单元与操作室PLC进行无线通讯。本实用新型不再通过Profibus DP接口与操作室PLC进行有线通讯，而通过无线通讯单元与操作室PLC进行无线通讯，无需设置连接线缆，避免了由于线缆易损坏所引起的通讯故障，并且无需采用大量人工维护甚至是更换线缆，降低了维护成本和设备成本，提高了生产效率。

烧结机圆辊可调节式刮料板装置 991

 0

本实用新型涉及冶金行业中的烧结机圆辊刮料板，具体涉及一种烧结机圆辊可调节式刮料板装置，其特征在于：它包括连接底板、C型盖板、紧固螺栓和刮料板，所述C型盖板盖在连接底板上并且与连接底板构成一个长方体孔洞，C型盖板的两个端部固定在连接底板上，C型盖板上正对连接底板的一面设有多个螺栓孔；所述刮料板插在长方体孔洞内，所述紧固螺栓拧在螺栓孔内并且将刮料板固定住。本实用新型将刮料板由固定式改造为可调节式，能在线更换和调整刮料板，既满足了生产连续性的需要，也实现的刮料板的时时工作性。

高速旋转连接器 1044

 0

本实用新型提供一种高速旋转连接器,括旋转体、固定体、左轴承、右轴承、轴承压套和端盖,旋转体和固定体之间安装有左耐磨套,轴承压套与旋转体之间安装有右耐磨套,左耐磨套和右耐磨套采用粉末冶金材料制作,左轴承和右轴承安装在旋转体与固定体之间,轴承压套安装在右耐磨套和固定体之间,端盖安装在固定体的左侧,固定体上开有通水孔和通油孔,旋转体上开有旋转体进出油口,左耐磨套内开有润滑油孔,本高速旋转连接器使用寿命长,工作中不发热,能适应高速状态下工作。

钢卷径向紧固包装器 782

 0

本实用新型涉及一种钢卷径向紧固包装器,属包装元件领域。由方型钢管、垫圈、螺母、圆钢制成的U型螺杆和管状塑料护垫构成。方型钢管横截面为长方形,两端面用钢板封口,方型钢管窄面一端部钻有一圆孔,另一端部有铣槽,可提高包装器的通用性;U型螺杆杆端有螺纹,螺杆宽度大于钢卷板宽、高度大于钢卷高度,螺杆两端分别伸进方型钢管的圆孔和铣槽由垫圈、螺母连接。管状塑料护垫有一开口,嵌在U型螺杆上,提高了包装器与钢卷间的摩擦系数,防止吊装、运输过程发生滑动。本包装器结构简单、制作容易、使用便捷、确保安全生产,最适合用于冶金行业厚规格、大重量钢卷包装。

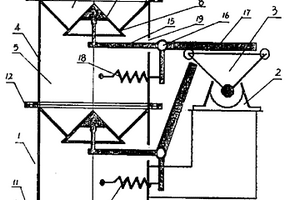

电动双层卸灰机 808

 0

电动双层卸灰机,包括减速机、两单层卸灰体,一单层卸灰体1的下接口10与另一单层卸灰体1的上接口9由两法兰盘11中间垫密封垫12相对接,两单层卸灰体1的拉动连杆17分别位于减速机2的减速凸轮3的两侧相接触;单层卸灰体1的上接口9处设有灰斗6,锥帽13的锥帽底面位于灰斗出口8下方,锥帽13与旋转轴15相连接,旋转轴15穿过卸灰体外壳4上的旋转轴孔19由曲臂销16与拉动连杆17相连接;旋转轴15竖臂上设有拉紧弹簧18,拉紧弹簧18另一端点固定在卸灰体外壳4上。它具有密封性能好、下灰均匀、落灰管及冲灰管不堵塞、不跑灰的特点。是冶金、电力、有色、环保除尘设备中首选的一种十分理想的卸灰机。

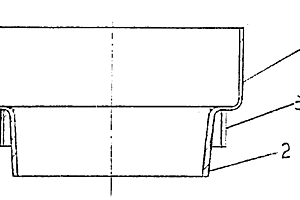

快速更换水口铁套 1000

 0

一种用于冶金行业炼钢钢包出水口处的快速更换水口铁套,主要克服原铁套在安装时不易定位及费时费力等弊端。本实用新型的上部呈方筒状,下部呈圆筒状,在圆筒状的周围设置有定位栓。这种结构便于装夹,快速对接。

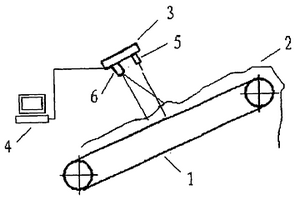

皮带运输机散装物料激光监视器 745

 0

本实用新型涉及一种用于矿山、煤炭、冶金、水利、发电等散装物料运输场合的皮带运输机散装物料激光监视器。它包括有线形激光发射器和图像接收机,图像接收机的聚焦面与线形激光发射器的投影区相对应,图像接收机的输出端与计算机相接。所述的线形激光发射器和图像接收机安装在一个支座架上,使它们保持一段距离同时保持一定的相交角度。本实用新型的有益效果在于:1.能有效实现对皮带运输机的实时监视,不仅检测的精度较高,而且处理的数据量少,工作稳定性强;2.结构相对简单,使用安装方便,自动化程度高;3.能减少皮带运输机的运行事故,提高其工作效率。

异形截面波纹管蒸发空冷器 796

 0

本实用新型公开一种异形截面波纹管蒸发式空冷器,由蒸发空冷管束(3)、风机(11)、捕雾器(2)、喷水装置(10)、水箱(5)组成,风机设在最上方,捕雾器在风机与喷水装置中间,蒸发空冷管束在喷水装置下方,蒸发空冷管束下方设水箱,蒸发空冷管束的换热管(4)采用0.3～2mm的薄壁不锈钢或钛材等金属管制成的异形截面波纹管,它由波峰(12)和波谷(13)构成,特征是蒸发空冷管束的波纹管截面是椭圆形截面(14)。可以是两条直线加两条圆弧构成的扁圆形截面(15)。可以是一个大圆弧相对一个小圆弧加两条过渡弧线构成的蛋形截面(16)。可以是一个大圆弧相对一个小圆弧加两条切线构成的蛋形截面(17)。蒸发空冷管束的波纹管可水平设置,也可沿管内流动介质方向向下倾斜摆放。在风机与喷水管之间可设置带翅片管的工艺管束(1)。本实用新型可以应用于于石油、化工、冶金、电力、民用制冷等领域。

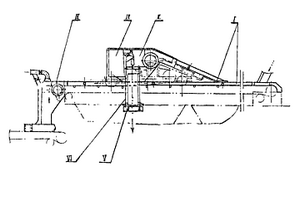

带电动卸料车的胶带输送机密封防尘系统装置 1008

 0

冶金、矿山、化工等行业向贮料槽送料使用胶带 输送机通过电动卸料车卸料防尘问题至今未能解 决。本实用新型在于提供一种由电动卸料车向贮料 槽卸料，并通过卸料车继续输送物料的胶带输送机密 封防尘系统装置。它包括胶带输送机的运料胶带密 封装置，卸料车漏斗密封装置，输送机漏斗密封装置 和抽风除尘机组等。本实用新型具有密封性好，结构 简单，便于操作和维修。适用于室内外各种宽度的胶 带输送机及其卸料车的运料和卸料。

熟石灰粉漩流输送器 713

 0

一种熟石灰粉漩流输送器,用于冶金行业污水处理系统中的石灰乳制备装置。它包括漩流混合罐、过度罐,两罐体邻接。将熟石灰粉在漩流混合罐内通过水的切向冲力进行混合,不致于沉淀或挂壁,并形成石灰混合液,混合液通过过度罐流入下料管进入溶解池。它采用的输送粉方式是液态输送方式,替代现有的机电式干粉输送方式,因此消除了配药时产生的大量熟石灰粉尘污染,改善了工作环境,减少或避免了电气设备故障和大量石灰粉原料的浪费等问题。

自动可清理堵料的振动筛装置 800

 0

本实用新型涉及冶金渣振动筛技术领域，具体涉及一种自动可清理堵料的振动筛装置。本装置包括支撑架、扣压件、弹力球、托网、格栅栏、筛网，所述支撑架为U型结构，最上层筛网四周通过扣压件固定在支撑架和格栅栏上，所述中间层格栅栏为田字形的框架结构，格栅栏的四周分别通过焊接与支撑架相连，所述托网安装在最下层，通过螺栓固定在支撑架上，所述弹力球位于格栅栏之中，用钢丝绳连接在格栅栏，卸料斗的接料口与振动筛卸料段相对应，振动筛底部设有卸料口与料仓相对应；本装置可提高生产线作业效率，提高生产线产量；降低安全风险，避免事故发生和不必要的损失，适用于各类型的振动筛设备。

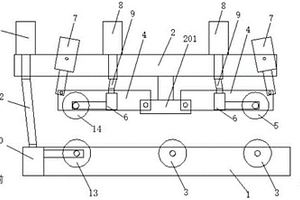

拉矫机 661

 0

本实用新型公开了一种拉矫机，属于冶金设备领域，其包括第一安装架和第二安装架，第一安装架的前端安装有一个下拉矫辊，第一安装架上位于下拉矫辊的后方设有多个自由辊，第二安装架安装在第一安装架的上方，第二安装架的下端中部设有安装座，安装座的前后两端分别安装有摆座，每个摆座上均安装有第一减速器，位于后方的摆座上安装有与其上第一减速器连接的脱锭辊，位于前方的摆座上安装有与其上第一减速器连接的上拉矫辊，第二安装架的前后两端各安装有一个伸缩端朝下并与靠近的摆座传动连接伸缩缸，第二安装架的前后两端各安装有一个驱动端与靠近其的第一减速器通过第一万向联轴器传动连接第一驱动装置，该拉矫机的优点是运行稳定，维护方便。

钩钢机提升机构 1150

 0

本实用新型涉及冶金设备领域，特涉及一种钩钢机提升机构。本实用新型提供了一种双向出轴减速器提升装置，使钩钢机提升钩头与轴A和轴B相连组成连杆机构，进而改变了原先的提升方式，只经过一次起停就把铸坯提到了预定高度，节约了出坯的时间，提高了出坯效率。

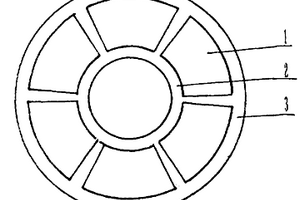

新型支承辊 869

 0

新型支承辊,包括辊套、辊芯和辊轴,辊芯由报废的支承辊制成,辊套成两个圆筒形,大筒的内径与辊芯的直径相同,小筒的内径与辊轴的直径相同,辊套与辊芯材质相同,其特征在于:在辊套的小筒部分与辊轴上加工有2-4个键槽,键槽内安装固定键。辊套与辊芯和辊轴采用小过盈量静配合,经过热装把辊套与辊芯和辊轴套在一起作为正常的支承辊使用。由于键槽加工在辊轴和辊套上,不影响辊芯的强度与功能,结构强度和生产过程都非常可靠,而加辊套的成本大大低于整体支承辊的费用,且辊芯可以反复使用,当辊套磨损后只要更换辊套即可。因此可以大幅度地降低冶金企业的生产成本。

高炉炉渣粒化水处理系统 966

 0

本实用新型涉及一种冶金炼铁设备领域,具体涉及一种高炉炉渣粒化水处理系统。高炉炉渣粒化水处理系统,包括有冷凝塔、粒化器、脱水转鼓、收集水池、沉淀池、提升泵、冷却塔、冷水池、冷凝水供水泵、溢流水管和系统补水管,冷凝塔塔内收集水盘的高度与冷凝塔下方设有的粒化器的高度差为20-25m;冷却塔的出水口与冷水池、冷凝水供水泵、冷凝塔、粒化器、脱水转鼓、收集水池、沉淀池、提升泵依次通过管路连接,提升泵的出水口与冷却塔的进水口通过管路连接,溢流水管安设在收集水池和冷却塔下方的冷水池上,系统补水管安设在冷水池上。本实用新型的有益效果在于:1、管路简单,易于操作管理。2、系统水耗小、能耗低。

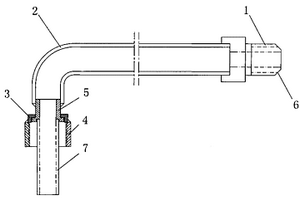

中包吹氩管 1123

 0

本实用新型属于冶金设备技术领域,具体的是涉及一种中包吹氩管,包括有一供氩气通过的L形无缝管,其不同之处在于无缝管的进气口上设置有螺扣,螺扣的前端设置有密封面,L形无缝管的出气口下端与接管固定连接,接管的下端与一活接头相套连,活接头的下端与一螺帽相固连,接管下端出口焊接有氩气出口用不锈钢管。本实用新型的有益效果在于:1)改用螺扣连接,并设置有密封面,密封效果好;2)改用M39螺帽,保证了定位牢固,不易移位,杜绝了非正常损坏;3)相比现有技术的中包吹氩管,由于结构上的简化,使得加工工艺简单,节约工时;4)降低了成本,每根节约90元,年用量3000件,可节约27万元。
