全部
▼
热搜：
1106
0

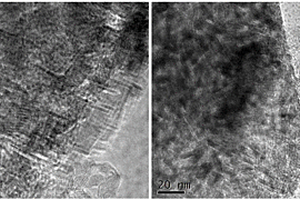

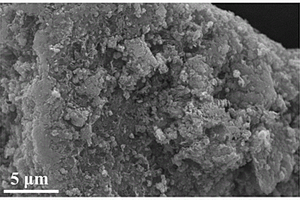

本发明提供了一种二硫化钒/碳化钛复合材料及其制备方法和应用，属于钠离子电池电极材料技术领域。本发明将Ti3AlC2顺次进行刻蚀、超声剥离，得到少层Ti3C2Tx分散液；将钒源混合于有机溶剂中得到混合液；取少层Ti3C2Tx分散液和乙醇混合后进行离心处理，将离心所得沉淀物与混合液混合得到悬浮液；将悬浮液与硫源混合后进行溶剂热反应，即得到二硫化钒/Ti3C2Tx复合材料。本发明制备的二硫化钒/碳化钛复合材料，二硫化钒纳米片生长均匀，没有大规模的团聚现象，与碳化钛骨架形成良好的三维结构，可有效缓解二硫化钒体积效应的同时，增强材料的倍率性能。
717
0

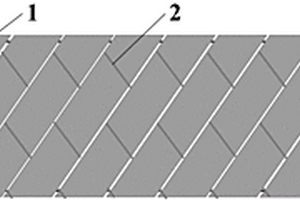

本发明公开了一种基于二维编织的单向纤维增强复合材料管的制造方法，采用捆绑纤维、增强纤维进行二维编织，且增强纤维与捆绑纤维的体积分数比为20~40，本发明有效解决了二维编织复合材料管因纤维的屈曲带来的材料力学性能降低的问题。本发明大幅降低了编织纱线的屈曲，实现类似帘子布结构的单向增强纤维层结构在制品中的保留，显著提高编织复合材料管的力学性能。本发明在不改变二维编织基本工艺原理的条件下，能够兼顾二维编织的工艺优势和增强纤维的低屈曲带来的性能改善，具有较好的实用性。
1019
0

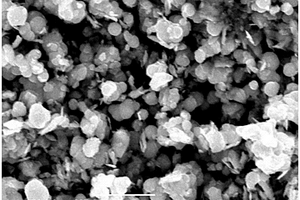

一种超级电容器电极复合材料及其制备方法，属于储能与转换技术领域。本发明提供的电极复合材料是金属有机骨架化合物以及在所述金属有机骨架化合物孔中原位聚合的导电聚合物复合而成的纳米片状材料，其中的导电聚合物分别由碘离子和氯离子或者由碘离子和醋酸根离子两次掺杂而成。本发明结合金属有机骨架化合物高比表面积、丰富反应活性位点和导电聚合物导电性良好的优势，以金属有机骨架化合物、导电聚合物、碘单质以及盐酸或者冰乙酸作为原料，采用气相方式将导电聚合物单体蒸发至金属有机骨架化合物，然后进行两次掺杂。本发明提供的电极复合材料用于超级电容器电极，具有容量大、储能性能好，稳定性强等特性，并且制备工艺简单、成本低、便于批量生产。
813
0

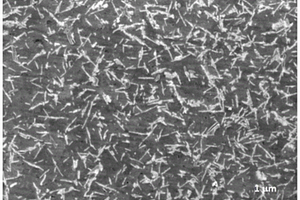

本发明公开了一种原位铝基复合材料及其制备方法，包括以下步骤：步骤1：称取铝粉或工业铝合金粉，加入过程控制剂后球磨；步骤2：将步骤1中球磨完成后的混合粉体冷压成型，然后进行压力烧结；烧结完成后随炉冷却即可得到所需铝基复合材料；压力烧结，烧结温度为600～650℃，烧结过程中载荷为30～100MPa，保温30min；本发明结合粉末冶金工艺与高温下的铝氧反应，在低于熔点的温度下，通过固态扩散过程可控制备高密度均匀分散的Al‑O针状相；使铝基复合材料在强度提高的同时，仍保持良好的韧性。
736
0
一种基于碧根果壳的多孔碳/硫复合材料的制备方法及在锂硫电池正极材料中的应用，属于储能材料和锂硫电池正极材料制备技术领域。本发明采用碧根果壳作为生物质来源，利用碧根果壳的特殊结构，制备得到了具有超高比表面积的多孔碳，然后通过与硫复合得到稳定的复合材料，具有良好的“固硫”作用；得到的复合材料作为正极材料应用于锂硫电池中，有效提高了锂硫电池的充放电容量、循环稳定性和库伦效率，具有很好的应用前景。
873
0

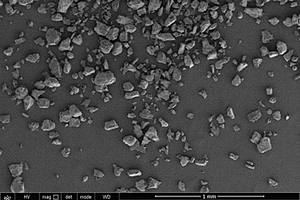

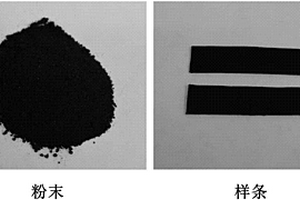

本发明涉及高分子材料加工技术领域，具体涉及一种用于SLS的硅橡胶复合材料及其制备方法和应用，包括以下原料以重量份计：硅橡胶100份，导电填料0.1～10份，光稳定剂0.1～0.2份，抗氧剂0.1～0.3份，流动改性剂0.1～0.5份；其制备方法为将原料混合均匀，并制备成粉末，得到硅橡胶复合材料，其粉末材料的平均粒径为10～150μm。本发明的制备工艺简单，成本低廉，制得硅橡胶复合材料粉末打印制件具有良好的尺寸精度，而且具有优异的导电性能和电磁性能，可应用于柔性电极和可穿戴电子设备等方面，基体材料为硅橡胶，其具有良好的柔性，对于目前SLS所使用的尼龙等材料仅能得到刚性制品，其大大拓宽了SLS技术的应用范围。
901
0
本发明公开了一种轨道交通车装饰地板复合材料及其制备方法，所述复合材料自下而上依次由下面板、胶膜、蜂窝芯、胶膜、上面板复合而成；所述上面板和下面板由树脂浸渍纤维布固化而成；所述胶膜为改性聚乙烯膜；所述蜂窝芯为改性聚对苯撑苯并双恶唑纤维纸，其中改性聚对苯撑苯并双恶唑纤维纸包括如下原料：聚对苯撑苯并双恶唑、聚丙烯树脂、碳纤维、酯化淀粉、粉煤灰凝胶、羟甲基纤维素、壳聚糖微球、氧化石墨烯、增塑剂。本发明用于轨道交通车装饰地板的复合材料，采用树脂浸渍纤维布‑改性聚对苯撑苯并双恶唑纤维纸‑树脂浸渍纤维布的结构，结构强度高，具有轻质高强、防水、抗压性能好、不变形等优点，提高轨道交通车装饰地板的安全性。

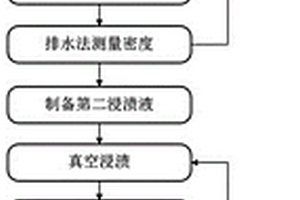

本发明公开了一种SiC基复合材料的不同状态前驱体浸渍裂解的复合增密方法，本发明采用两段浸渍法，第一阶段采用固态聚碳硅烷，它容易填充纤维束间的孔隙，解决复合材料大孔隙难以填充的问题；第二阶段采用液态聚碳硅烷，填充复合材料的小孔隙，可以提高致密化速度。浸渍裂解复合增密制备周期较传统单一增密工艺缩短30%以上。

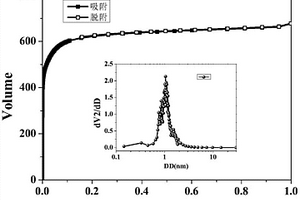

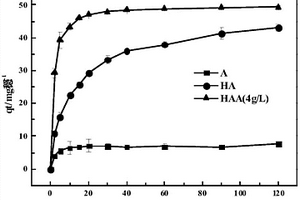

本发明提供了一种快速高效去除有机污染物的纳米孔隙碳‑钙复合材料的制备及应用，制备方法包括如下步骤：(1)将甲壳类动物废弃物洗净烘干后备用；(2)将步骤(1)所得物置于马弗炉中，在隔绝氧气条件下，于300‑900℃高温热解0.5‑3小时，即得；本发明所得纳米孔隙碳‑钙复合材料对多种有机污染物具有十分优异的吸附效果，作用时间短，吸附量最高可达20317mg/g；本发明所得纳米孔隙碳‑钙复合材料制备过程简单，原料易得廉价，具有十分广阔的市场应用前景。
934
0

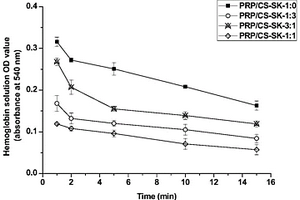

本发明属于生物材料合成技术领域，具体为一种快速止血的新型PRP－壳聚糖－丝素蛋白复合材料及其制备方法。该复合材料中含有浓度2－4％的壳聚糖溶液与浓度为3％的丝素蛋白溶液，再引入含有多种生长因子与固定血小板浓度的人源性富血小板血浆，通过冷冻干燥法制备PRP－壳聚糖－丝素蛋白复合材料。本发明中的材料所含成分安全无刺激，与现有技术相比，该材料由于加入了含有固定血小板浓度的PRP并通过加入丝素蛋白改变基材结构，因此提高了全血的凝固速度，减少伤口的出血时间与出血量，提高材料的止血性，促进伤口的止血速度、止痛与抗菌。
1077
0
本发明公开了一种自修复聚氨酯纳米复合材料及其制备方法和用途。其制备过程如下：首先将表面活性剂和导电纳米填料加入到过量的无水乙醇中，得到含有导电纳米填料的分散液。然后将制备得到的含Diels‑Alder键的自修复聚氨酯粉末材料加入到分散液中，经抽滤、烘干得到包覆有导电纳米填料的含Diels‑Alder键的聚氨酯粉末材料。最后加工成型，得到基于Diels‑Alder键的多重自修复聚氨酯纳米复合材料。本发明制备的自修复聚氨酯纳米复合材料具备以下优点：(1)材料力学性能优异，同时具有优异的电性能、光热效应、电磁效应；(2)材料具有优异的自修复性能；(3)材料具有多重修复方式；(4)材料在通电状态下可实现对自身裂缝的感知，并进行自我修复。
1073
0
本发明公开的高耐热高强度的聚乳酸/无机纤维复合材料或制品是先将右旋聚乳酸或左旋聚乳酸接枝到无机纤维表面，然后通过熔融混合使其与左旋聚乳酸或右旋聚乳酸基体分子链在界面区的立构复合来获得了结晶度为45.5-48.7％，无机纤维的含量为0.2-5.0wt％，拉伸强度为49.3-55.8MPa，耐热温度为138.4-150.2℃的聚乳酸/无机纤维复合材料或制品。由于本发明方法利用了聚乳酸具有手性分子的特性，使接枝于无机纤维表面的右旋聚乳酸或左旋聚乳酸，与左旋聚乳酸或右旋聚乳酸基体在界面区形成的立构复合晶体来同步实现界面增强以及对基体的高效成核作用，因而该方法不仅构思巧妙，且也为开发高耐热高强度的聚乳酸复合材料或制品寻求到了一种有效而简单的途径。
686
0
本发明公开了一种纳米氧化铝复合材料的制备方法，包括将高岭土加入去离子水中，进行超声分散后再加入磷酸二氢钠与磷酸铝进行超声分散，得到前驱体溶液；再将前驱体溶液在氮气氛围中加热回流，其后进行自然冷却与抽滤，将得到的固体粉末进行干燥后于60~90℃下研磨30~60min的步骤，制得的复合材料为球形，其外壳主要由纳米氧化铝形成，由纳米氧化铝将高岭土包覆于其中，该复合材料综合了高岭土与纳米氧化铝的优良性能，可进一步作为其他材料的粘结剂或增强填料使用。

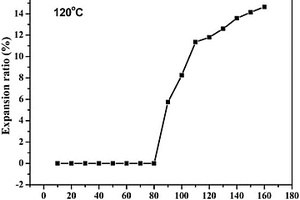

本发明公开了一种橡胶复合材料，它包括以下重量份数的组分：80份～120份橡胶、20份～35份二氧化硅、10份～30份金属氧化物、2份～30份发泡微球、0.8份～1.5份交联剂。本发明的橡胶复合材料，通过采用特定的组成和配比，赋予复合材料具有温度响应的自膨胀特性，材料的起始膨胀温度、膨胀速率、膨胀倍率等膨胀特性可以方便地进行控制调整，同时其膨胀后的材料仍能保持优良的耐烧蚀性能，使其能够满足一些特殊应用要求，可实现特定环境下材料的自动膨胀防热密封和耐烧蚀性能要求，例如着火环境或出现显著温升过程中将热传递通道自动封闭，隔绝热量传递并可以有效抵抗进一步的外部烧蚀，从而对特定机构起到保护作用。
1065
0

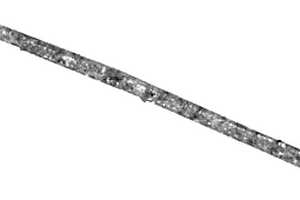

本发明涉及一种电气石/壳聚糖复合材料及其制备方法，属于复合功能纤维技术领域。本发明所要解决的技术问题是提供一种适合创伤敷料领域的复合功能纤维。本发明电气石与壳聚糖复合材料中，电气石的重量百分比含量为5-33％。本发明首次将壳聚糖与电气石进行复合，电气石起到发射远红外电磁辐射，产生负离子，促进细胞生长和伤口愈合的作用。制备而成的复合材料柔顺性好，具有良好的凝血作用，能显著促进细胞生长和伤口愈合，并具备抗菌、消炎，发射远红外电磁辐射，产生负离子等多种功能，可用作生物创伤敷料或其它功能纤维制品。
960
0
本发明提供了一种全降解竹纤维和聚乳酸复合材料及其制备方法和应用，制备方法包括以下步骤：将干燥的竹纤维加入亚氯酸钠溶液中，于85‑95℃条件下浸渍50‑80min，取出竹纤维，依次用醋酸和去离子水洗涤至中性；将中性竹纤维进行球磨，得竹纤维粉；将竹纤维粉用去离子水洗涤后于70‑90℃条件下真空干燥20‑30h；将干燥竹纤维粉、PLA和马来酸酐混合均匀，得混合液；将混合液采用挤出机进行挤出，并裁剪成块状，将块状物料于90‑120℃条件下干燥20‑30h，制得。该复合材料可有效解决现有的复合材料存在的降解时间长，力学性能差以及制备操作过程繁琐的问题。
893
0

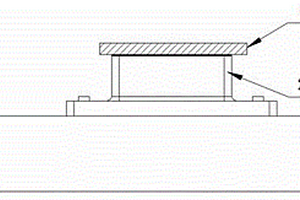

本实用新型公开了一种玻璃纤维夹层复合材料通用工装，涉及玻璃纤维复合材料制备机械技术领域。本实用新型包括通用工装平台和通用连接件；所述通用工装平台上设置有若干平台螺纹孔和若干平台工艺孔；所述通用连接件设置在通用工装平台上；本实用新型以低成本通用化实现玻璃纤维夹层复合材料的快速装夹，减少工装占用时间，提高工装利用率。
735
0

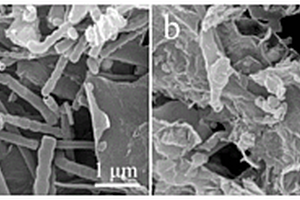

本发明涉及一种二维钒基氮碳化物纳米复合材料及其制备方法与应用，该制备方法包括以下步骤：步骤1：采用水热合成法制备二维V‑MOF‑47前驱体纳米材料；所述水热合成法原料为五氧化二钒、有机配体为对苯二甲酸、有机溶剂为抗坏血酸；步骤2：将步骤1中获取的二维V‑MOF‑47前驱体纳米材料与氮源前驱体发生气相沉积反应，获得二维钒基氮碳化物纳米复合材料。本发明制备的二维钒基氮碳化物纳米复合材料具有更加丰富的V‑Nx/V‑C活性位点；主副族元素共掺杂更凸显出V‑Nx/V‑C之间的协同作用，促使其具有高效电催化氧还原活性。同时，制备方法中氮化过程被限制在二维纳米结构中，能够有效防止钒基氮碳化物等活性物种的团聚和流失。

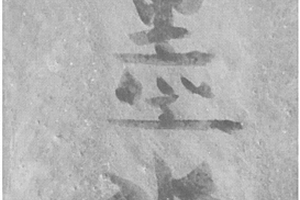

本发明提供一种硬化水泥复合材料表面书写的湿显水基墨水，属于水泥基复合材料表面书写墨水技术领域。所述墨水为透明或半透明状液体，按重量百分比计，包括色料5.0‑20.0％、助溶剂10.0‑15.0％、消泡剂0.05‑0.2％、增稠剂0.03‑0.1％、快干剂2.0‑5.0％、增香剂0.3‑0.6％、溶剂59.0‑83.0％；所述色料为水溶性有机硅防水剂与水溶性硅酸盐组成的混合物，按质量百分比计，水溶性有机硅防水剂为70.0～85.0％、水溶性硅酸盐为15.0～30.0％，两组分之和为100.0％。本发明提供的湿显水基墨水具有书写流畅，干燥后呈透明状，不易被人察觉；遇水显形，墨迹轮廓清晰，艺术表现形式强；有助于提高书写部位硬化水泥基复合材料表面密实度及抗腐蚀能力的特点。
1115
0

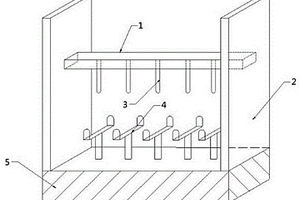

本发明涉及一种多压头检测树脂基复合材料弯曲性能的方法，具体涉及一种采用五压头同时在线检测碳纤维增强树脂基复合材料三点弯曲性能的检测方法，属于复合材料检测技术领域，其特征在于检测步骤如下：A.测量五个弯曲试样的宽度和厚度；B.将步骤A得到的试样宽度和厚度输入五传联控试验机控制软件；C.调节五个支座上的两个下压头之间的距离，即跨距；D.调节好后，使得加载头和下压头处于在同一水平直线上；E.将五个弯曲试样按序依次摆放在5个支座上；F.通过移动横梁使五个加载头与对应的五个弯曲试样上表面接触；G.最后，单机软件开始试验，待最后一个试样断裂后，停止试验，如此循环往复。
751
0

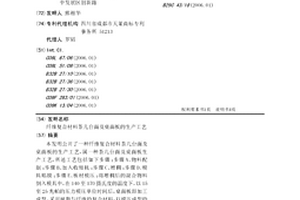

本发明公开了一种纤维复合材料茶几台面及桌面板的生产工艺，属一种茶几台面及桌面板生产工艺，所述工艺包括如下步骤：步骤A、物料配制；步骤B、加入收缩机；步骤C、增稠；步骤D、模具贴膜；步骤E、板材模压；将增稠后的混合物料倒入模具中，在140至170摄氏度的温度下，以15至25兆帕的压力模压单位时间后，桌面板即加工成型。采用树脂与纤维的复合材料，以模压成型的方式生产桌面板材，相对于传统桌面板生产工艺来说，可有效减少资源浪费，且不破坏环境，同时本发明所提供的一种纤维复合材料桌面板的生产工艺步骤简单，适于加工各类厚度和规格的桌面板，应用范围广阔。
790
0

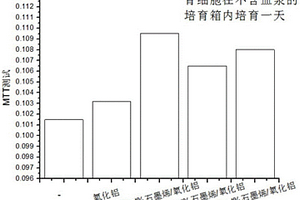

本发明属于生物医用材料的制备领域，具体涉及一种石墨烯氧化铝陶瓷复合材料及其制备方法。本发明所要解决的技术问题是提供一种石墨烯氧化铝陶瓷复合材料的制备方法，包括以下步骤：将98～99.75％vol氧化铝陶瓷与0.25～2％vol石墨烯混匀，压制成生坯，在1450～1650℃烧结后冷却即可。该方法制备得到的复合材料具有较好的基体抗弯强度和断裂韧性、生物相容性，能够用作人体关节使用。
1149
0

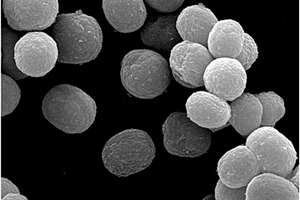

一种二氧化钛/聚多巴胺共包覆的碳酸钙复合材料及其制备方法，属于粉体材料改性技术领域。本发明采用多巴胺对碳酸钙球形颗粒进行均匀包覆并进一步诱导二氧化钛纳米颗粒的沉淀，最终得到二氧化钛/聚多巴胺共包覆的碳酸钙球形复合材料，操作简单易行，反应条件温和，得到的复合材料微颗粒为直径为1.0～10μm的球形，具有均一的尺寸和良好的形貌。

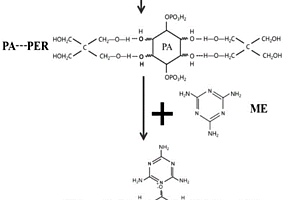

本发明提供一种MPPR/POSS/GF复合协效无卤阻燃聚丙烯复合材料及其制备方法。该阻燃聚丙烯复合材料的原料组分主要包括聚丙烯、单分子膨胀型阻燃剂MPPR、八乙烯基低聚倍半硅氧烷、玻璃纤维及马来酸酐接枝聚丙烯；其中所述单分子膨胀型阻燃剂MPPR，其原料组分包括植酸、多元醇、三聚氰胺，且植酸、多元醇、三聚氰胺摩尔比为1：(2.4～2.6)：(1.9～2.1)，其制备方法是植酸先与多元醇搅拌反应后再加入三聚氰胺进行反应。制备所得阻燃聚丙烯复合材料阻燃效率高，力学强度高，可满足阻燃PP在高强度高模量应用场合的要求。
900
0

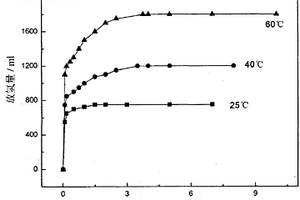

本发明涉及一种新型氨硼烷复合材料,具体为一种在温和条件下诱导氨硼烷化合物水解制氢的新型氨硼烷(NH3BH3)复合材料,包括以诱导剂(金属氢化物MHx或盐)与氨硼烷混合物为起始原料,获得颗粒尺寸为微米、亚微米及纳米级的储氢材料。金属氢化物MHx包括碱金属氢化物、碱土金属氢化物、过渡族金属氢化物、稀土金属氢化物中之一或数种的组合;盐包括金属氯化物、硫酸盐中之一或数种的组合。诱导剂与氨硼烷起始的物相成分按摩尔比计,诱导剂∶NH3BH3=(2～0.02)∶1。本发明的新型氨硼烷复合材料极大地提高氨硼烷的水解放氢动力学性能,且在温和条件下水解具有高放氢量和高产氢率。
849
0

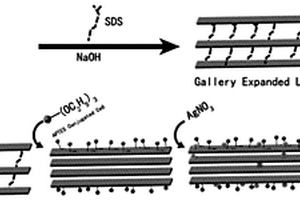

本发明公开了一种LDH‑Ce6‑Ag纳米复合材料的制备方法，首先采用共沉淀的方法制备LDH载体，再通过CTAB、APTES将光敏剂分子Ce6载入LDH层间；将Ce6载入后，通过层间交换形成LDH‑Ce6，LDH‑Ce6与AgNO3反应后载入AgNPS，得到具有广谱抗菌活性的LDH‑Ce6‑Ag纳米复合材料。本发明以双氢氧化物作为纳米银和二氢卟吩e6的载体，能有效改善纳米银的严重聚集和光敏剂Ce6分子的光稳定性，得到具有广谱抗菌活性的LDH‑Ce6‑Ag纳米复合材料，有效提升了抗菌活性和安全性。
929
0

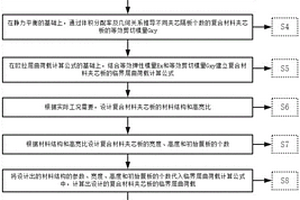

本发明公开了一种复合材料夹芯板稳定性设计方法，包括：建立临界屈曲荷载计算模型、对计算模型进行受力分析、推导在欧拉屈曲荷载计算公式、利用欧拉屈曲荷载计算公式设计合理的复合材料夹芯板结构。本发明考虑了墙板高宽比以及腹板个数对复合材料夹芯板的临界屈曲荷载的影响，通过本方法的计算，可通过改变腹板个数以及板件宽度得出最佳的防止稳定性破坏的墙板构造。
1122
0

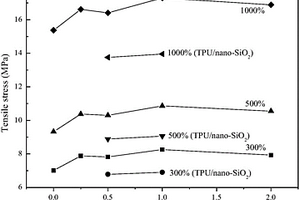

本发明涉及聚氨酯树脂材料的熔融共混改性，具体为石墨烯‑二氧化硅杂化材料及制备聚氨酯基纳米复合材料的方法。石墨烯‑二氧化硅杂化材料，由氧化石墨烯、二氧化硅和3‑氨基丙基三乙氧基硅烷反应得到的；功能性3‑氨基丙基三乙氧基硅烷单体来链接二氧化硅与氧化石墨烯的中间桥梁；纳米复合材料，由石墨烯‑二氧化硅杂化材料作为填料，以聚丙烯树脂为基体，经熔融共混法制得。本发明所用聚合物基体和填料的来源丰富，成本低廉。充分发挥石墨烯‑二氧化硅的相互阻隔效应以抑制彼此的团聚，并对TPU基体产生明显的协同增强增韧作用。制备方法简单，易操作、实用性广，所得纳米复合材料具有优异的力学性能和热性能。
1126
0
本发明公开了一种治理土壤重金属污染的复合材料，该复合材料具有多孔状海绵结构，包括以下重量份原材料制备而成的：5‑10重量份的木质纤维素、10‑30份的羟基酸、20‑40份的聚乙烯醇、10‑25份的无定型烯烃共聚物、10‑20份偶氮二甲酰胺、10‑20份碳酸钠、0.5‑1.0份过氧化二异丙苯、3‑5重量份的柠檬酸钠、1‑3份的引发剂；该复合材料对重金属离子去除效果好，治理重金属污染的土壤步骤简单，处理效率高，适合大规模施行于对土壤重金属污染的治理。
840
0
本发明提供一种制备多层纳米复合材料及超级电容器电极片的方法，按照以下方法制备：先将钼粉和过氧化氢混合加入硫脲溶液进行水热反应制备出少层MoS2纳米材料；然后将制备好的MoS2纳米材料与含钌的前驱体按一定比例混合，水热反应后得到超级电容器用MoS2/RuO2纳米复合材料；最后将复合后的纳米材料热压在钽箔制成的电极上。本发明制备的超级电容器电极片的纳米复合材料是利用纳米MoS2二维(2D)层状结构大的比表面积，优异的导电性，可以减少氧化钌用量，有效克服了电极成本高、循环性能差等缺点；增加电极材料与电解液的接触面积，从而提高超级电容器电极的比电容和功率密度，并且操作简单，不需要复杂而繁琐的制备装置，适合工业化生产。
中冶有色为您提供最新的四川成都有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月20日 ~ 22日
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
