广东广州有色金属理论与应用

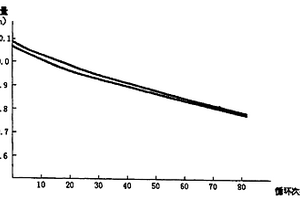

动力型锂离子电池用电解液 842

 0

本发明涉及一种动力型锂离子电池用电解液,是一种安全的动力型高容量锂离子电解液。它公开了该电解液含有W/W的碳酸酯溶剂主要成分包括碳酸乙烯酯≤40%,碳酸丙烯酯≤20%,碳酸甲丙酯≤40%,碳酸二丙酯≤40%,锂盐10～16%,防过充添加剂的环己基苯、对苯二甲醚或者是邻苯二甲醚,或者是以上的物质的氟化物含量≤12%,阻燃剂≤10%,成膜添加剂≤6%。本发明克服现有技术的缺陷,选择性的采用碳酸酯溶剂、功能添加剂加入的量,从而保持该锂离子电解液电池高容量的同时,提高高温性能,解决电池的安全问题,使电池具有良好的循环使用寿命。

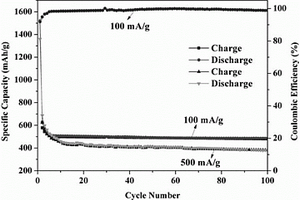

以金属有机框架为模板的锂电池负极材料的制备方法 670

 0

本发明公开了一种以金属有机框架为模板的锂电池负极材料的制备方法，所述锂电池负极材料的制备方法包括以下步骤：(1)合成有机配体4?对甲基苯基?吡啶氧化物(4, 4?Hopybz)；(2)合成Pb?MOF材料：称取Pb(NO3)2和配体4, 4?Hopybz溶解于溶剂中，于反应釜中加热反应，反应结束后降至室温，得到Pb?MOF材料；(3)制备锂电池负极材料：将步骤(2)中所得的Pb?MOF加热活化，得到锂电池负极材料。相对于现有技术，本发明通过合成一种多孔金属有机框架配合物，再进一步活化，并将其直接作为锂电池的负极材料应用于锂电池中，所述的金属有机框架，结构、比表面积可调，制备得到的锂电池负极材料具有良好的电化学性能。

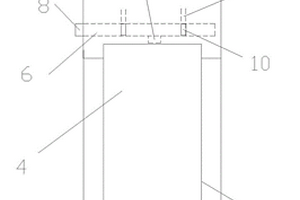

锂电池散热结构 1027

 0

本发明提供了一种锂电池散热结构，属于锂电池技术领域，包括保护箱，保护箱右端嵌入设置有冷却箱，冷却箱内部嵌入设置有导风管，且导风管呈S状平行设置，冷却箱右侧固定连接有前盖板，前盖板中固定连接有除尘滤网，冷却箱内部右侧嵌入设置有抽气风机，冷却箱内部顶端嵌入设置有干燥腔。该种锂电池散热结构设置有导风管、中空风道和内风腔，利用抽气风机吸入的外界气体进入导风管中，随后气体在压强的作用突破单向气阀进入冷却液汇中形成独立的小气泡，并且由于空气密度原因，气泡向上流动并与冷却液形成气液分离，分离后的气体进入顶部的进风管中，使得外界的气体在冷却液产生了被包裹的降温效果，从而令气体以更低的温度对锂电池进行降温。

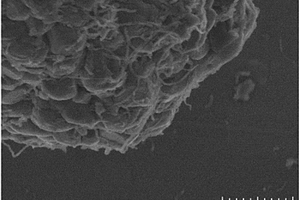

石墨烯包覆的氮掺杂钛酸锂微纳球的制备方法 631

 0

本发明公开了一种石墨烯包覆的氮掺杂钛酸锂微纳球的制备方法，制备方法如下：将钛源制备成氢氧化钛溶胶，依次加入含氮交联剂和氧化石墨烯分散液，由于交联剂的作用，氢氧化钛溶胶和氧化石墨烯之间可以形成超分子溶胶体系，其中，氧化石墨烯片包覆在氢氧化钛溶胶表面，加入溶解的锂源后进行冷冻干燥，氧化石墨烯片包覆在氢氧化钛溶胶表面的结构得以保留，煅烧后，可得到石墨烯包覆的氮掺杂钛酸锂微纳球。其在20 C下充放电循环300次仍有97%的容量保持率（111.5 mAh/g），可用作锂离子电容器的负极材料。

用于制备锂离子电池隔膜的专用料及其制备方法 837

 0

本发明公开了一种用于制备锂离子电池隔膜的专用料及其制备方法,按重量份数计,该专用料由62.5～86份的聚乙烯、0.5～1.5份的二叔丁基过氧化物、3～5份乙烯基三乙氧基硅烷、10～30份二氧化钛晶须和0.5～1份的抗氧剂组成;其制备方法是先将聚乙烯与二叔丁基过氧化物、抗氧化剂、乙烯基三乙氧基硅烷混合,由双螺杆挤出机进行熔融共混,进行原位接枝反应,得到接枝有硅烷的聚乙烯;将接枝有硅烷的聚乙烯和二氧化钛晶须搅拌共混,制得用于制备锂离子电池隔膜的专用料。本发明中乙烯基三乙氧基硅烷接枝在聚乙烯分子链上,乙氧基硅烷基团可进一步与二氧化钛晶须反应,在整个薄膜体系中实现交联反应,提高聚乙烯薄膜的强度。

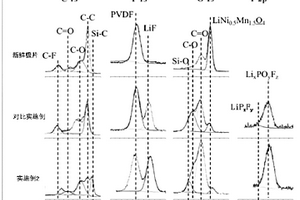

高电压锂离子电池功能电解液及制备方法与应用 676

 0

本发明属于锂离子电池领域，公开了一种高电压锂离子电池功能电解液及制备方法与应用。该功能电解液是在普通电解液中加入相当于普通电解液质量1～5%的功能添加剂得到的；其中普通电解液由环状碳酸酯溶剂，线性碳酸酯溶剂和导电锂盐构成；功能添加剂为三（三甲基硅烷）磷酸酯。本发明使用的功能添加剂在3～4.9V的充放电体系中，在正极表面形成一层更薄更稳定具有保护性能的膜，一方面抑制了高电压下电解液的氧化分解，另一方面保护正极材料，从而提高了高电压锂离子电池的循环性能和安全性能。

凝胶态聚合物锂离子电池电解质及其制备方法 939

 0

本发明属于锂离子电池领域,涉及一种凝胶态聚合物锂离子电池电解质及其制备方法。该电解质为聚偏氟乙烯系凝胶电解质,其中添加有改性玻璃纤维。通过将P(VDF-HFP)和球磨过的改性玻璃纤维共混之后,得到性能优越的自支撑的聚合物膜。由于改性玻璃纤维有一定量的纳米颗粒,另外玻璃纤维构建强有力的支撑网络,从而使得该聚合物有极好的交联的微孔结构、极佳的吸液性能,并有较强的机械强度。将该聚合物浸泡在电解液中形成的凝胶聚合物电解质,组装成电池后,电化学测试表明,该凝胶聚合物电解质有良好的离子传输性能,电化学稳定性能和高的离子电导率,可以作为聚合物离子电池的电解质。

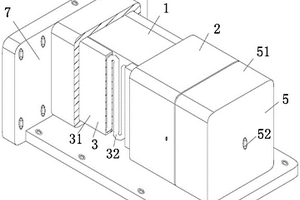

锂离子电池新能源应用在抛秧机上的动力装置 1066

 0

本发明涉及新能源设备技术领域，具体的说是一种锂离子电池新能源应用在抛秧机上的动力装置，包括锂电池本体、安装结构、散热结构、固定结构、密封结构、减震结构和安装板；使用时，通过安装结构快速安装拆卸抛秧机的动力装置，提高了安装效率；通过散热结构进行散热，散热效果好，延长了锂电池本体的使用寿命；固定结构固定锂电池本体和散热结构，有效保护了锂电池本体，提高了锂电池本体的使用效果，通过密封结构密封安装结构，提高了装置的密封性，进而保护了锂电池本体的正常工作；抛秧机在不同地形行驶时，通过减震结构给锂电池本体减震，有效保护了锂电池本体，同时通过减震结构加快散热结构内部的空气流动速度，使散热效果更好。

锂电池负极的检测方法、装置和介质，一种检测系统 637

 0

本发明实施例提供了一种锂电池负极的检测方法、装置和介质，一种检测系统；方法包括：获取针对目标锂电池负极采集的至少一个目标子图像，每个目标子图像包括有目标锂电池负极上的一处析锂区域；确定每个目标子图像在目标锂电池负极上所属的目标位置；获取为目标位置预设的权重，并根据目标子图像和对应权重，确定目标锂电池负极的析锂面积；根据目标锂电池负极的析锂面积，确定目标锂电池负极的析锂情况。通过本发明实施例，实现了基于锂电池负极不同位置的析锂难易程度来确定锂电池负极的析锂情况，从而精确地衡量整张锂电池负极的析锂情况。

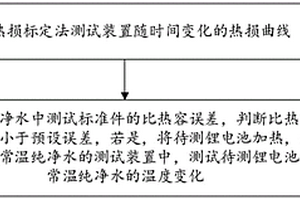

锂电池比热容测试方法、装置、设备和存储介质 821

 0

本申请公开了一种锂电池比热容测试方法、装置、设备及存储介质，方法包括：通过热损标定法测试装置随时间变化的热损曲线；在常温纯净水中测试标准件的比热容误差，判断比热容误差是否小于预设误差，若是，将待测锂电池置于装有常温纯净水的测试装置中，测试待测锂电池和常温纯净水的温度变化。本申请解决了现有技术中存在的由于测量时间较长需要对锂电池进行充电而导致的锂电池在充电过程中的温度变化而影响测量精度的技术问题。

用于动力锂电池模组测试的多工位多参数任务调度方法 1009

 0

本发明公开了一种用于动力锂电池模组测试的多工位多参数任务调度方法，包括：根据动力锂电池模组额定容量及额定电压的不同，对动力锂电池模组进行分组，并接入电池测试系统各个工位中；将分组后的各组动力锂电池模组所需测试内容拆分不可中断的最小连续测试任务，建立所有测试任务的测试序列集；建立任务测试路径集与总测试时间的关系，根据各测试任务的测试时间及测试等待时间计算测试路径集所对应的总测试时间及高低温试验箱使用总时间；利用蚁群算法建立测试路径集集合，求解测试路径集，并给各测试任务测试开始时间和测试结束时间；根据最优测试路径集的任务测试顺序、测试开始时间及测试结束时间，对各个工位的动力锂电池模组进行任务测试。

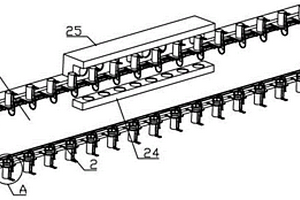

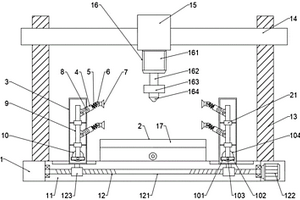

用于新能源汽车生产用的锂电池串联焊接设备 990

 0

本发明涉及一种锂电池串联焊接设备，尤其涉及一种用于新能源汽车生产用的锂电池串联焊接设备。提供一种工作效率高、能够自动化放置镍片，无需人工手动推动锂电池进行移动的用于新能源汽车生产用的锂电池串联焊接设备。一种用于新能源汽车生产用的锂电池串联焊接设备，包括：底座和放置机构，底座顶部设置有放置机构；焊接机构，底座顶部后侧设置有焊接机构。本发明达到了的效果，通过设置的盛放机构，可将适量的镍片放置在料盒内，如此方便焊接工作。

锂离子动力电池效能状态评估方法 863

 0

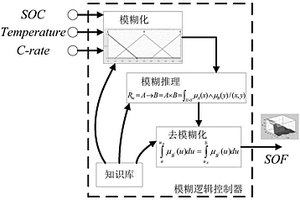

本发明涉及电池技术领域，为锂离子动力电池效能状态评估方法，可实现锂离子动力电池效能状态实时动态评估；包括步骤：S1、根据模糊逻辑控制算法的原理，结合动力电池SOF指标在新能源汽车应用中的实际情况，设计电池效能状态评估的模糊逻辑控制算法，包括：确定动力电池的电量状态、温度、充放电倍率作为输入变量，划分输入变量的论域和分割模糊子集和设计模糊逻辑规则；S2、利用所设计的模糊逻辑控制算法，对锂离子动力电池效能状态进行评估，以输出锂离子动力电池效能状态SOF，包括：利用隶属函数对输入变量进行模糊化处理，通过知识库中预置的计算规则进行模糊推理，对模糊推理的结果进行去模糊化处理，得到锂离子动力电池效能状态SOF。

具有阻燃性的Mg‑Li‑Zn镁锂合金及其加工工艺 1053

 0

本发明公开了一种在680‑780度之间熔炼时具有抗燃烧性能的Mg‑Li‑Zn合金及其加工工艺。按重量百分比计，合金的组成为：Li:12.0‑18.0wt.%,Zn:4.0‑8.0wt.%,Ca:2.0‑3.0wt.%,Mn:0.1‑0.6wt.%,Hf:0.2‑0.4wt.%,Y:0.1‑0.2wt.%,Nd:0.1‑0.2wt.%，Eu:0.2‑0.3wt.%，余量为镁。本发明针对目前高温下镁锂合金在熔炼时需要进行保护熔炼的现状提供了一种新颖材料学的解决方案。通过优选合金中的主要和次要添加元素，来改变熔体表面生成的氧化膜和氮化膜的类型，成分和含量，从而有效地防止在大气状态下熔炼镁锂合金发生燃烧现象。所得镁锂合金材料具有传统镁锂合金室温下的力学性能，并具有传统镁锂合金不具备的高温力学性能：在150度下，屈服强度为100‑120MPa，而传统材料在150度下，屈服强度为65MPa左右。

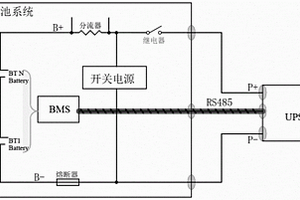

UPS与锂电池组一体化系统 940

 0

本发明提供一种UPS与锂电池组一体化系统，包括锂电池组、锂电池管理系统及UPS，其中锂电池管理系统用于检测锂电池组，并将检测获取的信息通过RS485协议传送至UPS；UPS根据信息调整充放电电流。

高压电解液及含有该电解液的锂离子电池 720

 0

本发明属于锂离子电池材料技术领域，公开了一种高压电解液及含有该电解液的锂离子电池。所述高压电解液是在普通电解液中添加相当于普通电解液质量0.1％～5％的功能添加剂得到，所述的功能添加剂是指烯二腈类化合物。本发明使用含氮元素和双键官能团的烯二腈类化合物作为锂离子电解液的高压成膜添加剂，该类添加剂基于双键的氧化或者还原，在首次充放电过程中能够在正极和负极表面形成一层致密的钝化膜。稳定的氰基的引入使得表面膜在电化学与化学上更稳定。含有这种电解液添加剂的锂离子电池在3～4.5V下的循环性能得到改善，提高了锂离子电池安全性能、使用寿命和能量密度。

锂聚合物电池正电极的制备技术 624

 0

本发明提供了一种按照锂聚合物电池的结构和 特点而设计的正电极制备技术。该正电极制备技术是根据锂聚 合物电池使用软外包装的特点和更薄、更轻、更高能量密度和 灵活设计的市场要求，按照用户的实际需要来设计电池的正电 极，合理地和灵活地将各类锂插嵌氧化物组合和混合在一起用 作为正电极活性材料。这些物理混合体有二元系统和三元系 统。二元混合系统的特点是放电能量密度与LiCoO2单体氧化物相比，可增加39％，但同时反应放热也会增加，最高达130％。三元混合系统的特点是放电能量密度与LiCoO2单体氧化物相比，可增加9％，但同时反应放热却可降低23％。因此，用本发明技术制备正电极可使锂聚合物电池提供更高能量密度和更安全性能。本发明提供的正电极制备技术也适用于锂离子电池产品。

对锂电池进行激活测试的装置 721

 0

本实用新型实施例提供了一种对锂电池进行激活测试的装置,所述装置包括测试触头、限流电阻、激活放电电阻、钝化处理开关和数字显示屏,其中:所述测试触头分别与所述限流电阻和数字显示屏相连接,通过该测试触头与待测锂电池相连,实现所述锂电池的剩余电压测试,并通过该数字显示屏来显示当前测试的锂电池电压;所述限流电阻通过所述钝化处理开关与所述激活放电电阻并联,当需要激活锂电池时,闭合该钝化处理开关,通过并联后的限流电阻对所述锂电池进行大幅放电,激活钝化的锂电池。该装置不仅能够测试锂电池的剩余电量,而且可以对其发生的钝化进行有效的激活处理,从而提高钻井效率,减少钻井周期。

硼酸锂钠镥及其稀土掺杂化合物和晶体及其制备方法与用途 992

 0

本发明公开了一类新型硼酸锂钠镥及其稀土掺杂化合物或晶体及其制备方法，硼酸锂钠镥化学式为Li2NaLuB2O6，硼酸锂钠镥的稀土掺杂化合物通式为Li2NaLu1‑xRExB2O6，其中，0＜x≤0.5，RE为稀土元素，廉价易得、合成简便，理化性质稳定、硼酸锂钠镥的稀土掺杂化合物闪烁和荧光性能良好，可以作为闪烁材料，或用作LED照明用荧光粉，在核医学成像、高能物理粒子探测和光照明等领域具有重要的经济和科研价值。

锂硫电池用改性隔膜及其制备方法 696

 0

本发明涉及一种用于锂硫电池用的改性隔膜，属于电化学储能技术领域。本申请的中间层复合材料具有丰富的多孔结构，包括多孔石墨烯和多孔海绵结构的骨架，避免了现有技术中由于石墨烯等片层结构造成的阻碍离子传输途径。通过原位反应，在多孔骨架的孔道结构中生产氧化钛钴，均匀分散的氧化物纳米晶体提供了大量的多氧化锂吸附位点。引入了磺化聚醚醚酮，降低电极的界面电阻，带负电的基团能够排斥负电性的多硫离子的传输，从而阻挡了多氧化锂的穿梭。本申请实现了高循环稳定性的锂硫二次电池。

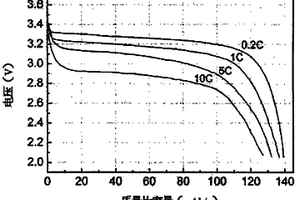

快充快放锰酸锂电池及其制备方法 765

 0

本发明提供了一种快充快放锰酸锂电池，包括正极、负极、隔膜、电解液、极耳和外壳；正极包括铝箔集流体，铝箔集流体上涂有涂炭涂层，涂炭涂层上涂有锰酸锂涂层；负极包括铜箔集流体，铜箔集流体上涂有石墨涂层；隔膜为湿法PE隔膜，隔膜两侧涂有氧化铝陶瓷涂层；极耳包括正极铝极耳和负极铜镀镍极耳；外壳为铝塑膜外壳。本发明还提供了该快充快放锰酸锂电池的制备方法。本发明所提供的快充快放锰酸锂电池具有较好的高低温性能。

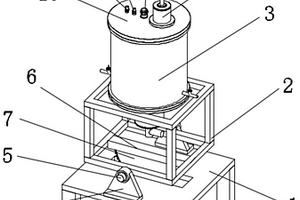

废弃锂电池提取硫酸镍用的萃取装置 988

 0

本发明涉及一种萃取装置，尤其涉及一种废弃锂电池提取硫酸镍用的萃取装置。本发明提供一种自动化程度较高、便于收集硫酸镍和能够对锂电池进行破碎的废弃锂电池提取硫酸镍用的萃取装置。一种废弃锂电池提取硫酸镍用的萃取装置，包括：安装台，安装台底部设有支撑架；液化机构，安装台上设有液化机构；闸门机构，液化机构上设有闸门机构。本发明通过液化机构实现对硫酸镍的萃取，接着在闸门机构的配合下实现对硫酸镍出料的控制。

rGO/WS₂复合材料的制备方法及其在锂硫电池正极材料中的应用 1014

 0

本发明公开了一种rGO/WS2复合材料的制备方法及其在锂硫电池正极材料中的应用。该rGO/WS2复合材料的制备方法包括以下步骤：(1)将氧化石墨烯超声分散于水中，得到GO溶液；(2)将钨酸钠和硫脲分别溶解于水中，得到钨酸钠溶液和硫脲溶液；(3)将步骤(2)中得到的钨酸钠溶液和硫脲溶液依次滴加到GO溶液中，搅拌均匀，然后将获得的混合溶液进行水热处理，待反应结束后冷却至室温，抽滤，洗涤，冷冻干燥，得到rGO/WS2复合材料。本发明中获得的rGO/WS2复合材料具有三维“珊瑚状”导电骨架，可将其作为锂硫电池正极材料的载体，导电材料(rGO)与极性材料(WS2)的复合，能明显改善其电化学性能。

锂电池涂布缺陷检测方法、系统、设备及存储介质 925

 0

本发明公开了一种锂电池涂布缺陷检测方法，该方法包括如下步骤：采集锂电池的极片图像；对极片图像进行拼接处理，得到目标图像，并确定锂电池极片的电池周期；在电池周期范围内，对目标图像进行缺陷提取，得到缺陷区；计算缺陷区的特征值，根据特征值，将缺陷区进行分类匹配，确定缺陷区的类型。该方法对资源的利用率低，识别率高；能够准确检测出锂电池极片上的缺陷，并对缺陷区进行精确定位和匹配。

含Zr阻燃铝锂合金及其加工工艺 957

 0

本发明公开了一种在700‑800度之间熔炼时具有抗燃烧性能的Al‑Li‑Zr铝锂合金及其加工工艺。按重量百分比计，合金的化学成分为：Li:2.0‑8.0wt.%,Zr:1.0‑3.0wt.%,Sr:2.0‑8.0wt.%,Ho:0.2‑0.3wt.%,Y:0.8‑1.2wt.%,Th:0.1‑0.2wt.%,Sc:0.1‑0.2wt.%,S:0.2‑0.4wt.%，B:0.1‑0.4wt.%，余量为铝。本专利提出的Al‑Li‑Zr铝锂合金在静态下具有极其优异的阻燃性能，可以达到在700‑800温度范围内在大气环境下保温和静置5个小时而没有明显的燃烧。在动态过程中，例如对液态合金进行搅拌、吹气等熔体处理过程中，当其表面膜因剧烈搅拌被破坏后，仍能快速再生，成功阻碍合金的氧化燃烧。所得铝锂合金材料具有传统铝锂合金室温下的力学性能：在300度下，屈服强度为350‑400MPa，而传统材料在300度下，屈服强度为250‑300MPa左右。

作为锂离子电池负极的氧化锡/C纳米空心球材料及其制备方法 866

 0

本发明提供了一种作为锂离子电池负极的SnO2/C纳米空心球材料的制备方法，包括以下步骤：A)对以stober法制备的纳米二氧化硅球进行表面改性，得到经过表面改性的纳米二氧化硅球；B)将苯基锡类化合物、交联剂以及所述经过表面改性的纳米二氧化硅球分散于溶剂中，并在催化剂存在的条件下进行交联反应，得到表面接枝高分子层的纳米实心球；C)将所述表面接枝高分子层的纳米实心球在保护气氛条件下进行碳化后去除模板，得到SnO2/C纳米空心球材料。本发明提供的制备方法简单，得到的SnO2/C纳米空心球材料中超细SnO2颗粒嵌入到多孔碳结构，该材料在作为锂离子电池负极材料时具有良好的电学性能。

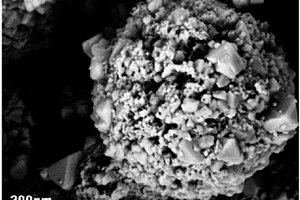

包覆型锂离子电池三元正极材料的制备方法 642

 0

本申请提供了一种包覆型锂离子电池三元正极材料的制备方法，将纳米氧化物超声分散于分散介质中，再与三元正极材料LiNixCoyMnzO2混合，搅拌，随后进行干燥、烧结，得到包覆型锂离子电池三元正极材料。本发明采用物理包覆方法制备得到纳米氧化物包覆的三元正极材料，其制备过程简单易行、成本低、能够规模性量产，满足锂离子电池三元正极材料的产业性需求；而且，本发明所得包覆材料具有良好的循环性能、倍率性能及比容量等电学性能以及良好的热稳定性，能够满足锂离子电池的性能需求。

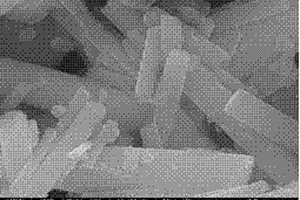

纳米棱柱状富锂材料及其制备方法与应用 1112

 0

本发明属于锂离子电池材料技术领域，公开了一种纳米棱柱状富锂材料及其制备方法与应用。所述制备方法为：将聚乙烯吡咯烷酮溶解于乙醇溶液中，然后加入摩尔比为3:1的四水合乙酸锰和四水合乙酸钴，搅拌溶解均匀，得到金属盐溶液；然后将金属盐溶液静置1～48h产生沉淀；沉淀过滤、干燥，在空气中加热至400～500℃恒温处理3～8h，自然降温后得前驱体，然后将其与二水合乙酸锂混合均匀后于800～1000℃温度下烧结处理5～12h，得到产物。本发明制备方法简单，通过乙醇与金属盐的特殊反应及PVP的分散作用，所得产物呈均一的棱柱状，用于锂离子电池正极材料的电化学性能良好。

锂离子电池负极材料及其制备方法 1017

 0

本发明涉及锂离子电池负极材料领域，具体公开了一种锂离子电池的石墨烯/金属氧化物复合负极材料及其制备方法。该方法具体步骤如下：S1.将金属氧化物负极材料加入到锡盐酸性水溶液中，恒温、搅拌；S2.过滤上述混合物取其固体物质，用水冲洗；S3.将经S2处理后的固体物质放入石墨烯悬浊液中，搅拌；S4.将经S3处理得到的物质离心分离，离心底物干燥，即得产物。该方法制备工艺简单，适合工业化生产，制备出来的石墨烯/金属氧化物复合负极材料中的石墨烯与金属氧化物复合紧密。

超/亚临界水热过程制备动力型锂离子电池正极材料工艺 783

 0

本发明涉及一种超/亚临界水热过程制备动力型锂离子电池正极材料工艺,包括以下步骤:1)将原料液锂源以及由铁源/锰源、磷酸源所组成的混合液两股流体,分别连续注入到混合器中进行混合;2)由去离子水构成的第三股流体预热后进入到混合器中,与步骤1)中的两股流体混合;3)从步骤2)中混合器出来的三股流体的混合液进入至高温高压反应釜中进行水热晶化反应;4)经水热晶化反应得到的产物液通过热交换器冷却,再经由过滤器滤掉大颗粒微粒及杂质后,进入到固液分离器中;5)将固液分离器中沉淀下来的微粒连续的收集,干燥后得到电池正极材料的干粉。该工艺可以连续进行,有利于提高操作效率、降低能源消耗。
