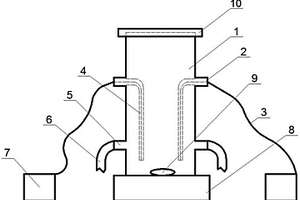

本发明公开了一种高致密度复合材料包壳管的快速致密化方法,依次包括以下工序:工序A,沉积温度为1000~1050℃,沉积压力为200~1000Pa,H2/MTS的摩尔体积配比在6.5~10范围;工序B,沉积温度为1050~1100℃,沉积压力为200~1000Pa,H2/MTS的摩尔体积配比在6.5~10范围;工序C,沉积温度为1050~1100℃,沉积压力为400~1500Pa,H2/MTS的摩尔体积配比在6.5~10范围;工序D,沉积温度为1050~1200℃,沉积压力为400~1500Pa,H2/MTS的摩尔体积配比在4~10范围。实施上述快速致密化方法的装置,包括依次连接的导气管、气体混合滞留罐、基座、限域反应器和盖板。采用本发明提供的工艺及装置获得的SiCf/SiC复合材料包壳管制备周期大幅缩短,且其具有致密度高、基体分布均匀的有益效果。
一种隔音隔热阻燃的轻骨料菱镁混凝复合材料及复合板材,它包括有轻骨料和菱镁材料,是通过菱镁材料的浆料包覆于轻骨料表面后再彼此混合凝结固化而成的,其中,菱镁材料的浆料与轻骨料体积比是(1~8):(12~19);所述的菱镁材料的浆料包括有氧化镁和浓度是波美度为15~35的氯化镁水溶液,氧化镁、氯化镁水溶液的重量比是5:(2~4)。复合板材是由所述的轻骨料菱镁混凝复合材料构成的板材,板材上可以设置附着式面层、粘贴面层和粘接层。用本发明制成的建筑或装饰材料制品,不仅重量显著地降低,而且它的隔热性能、隔音性能和阻燃性也显著地得以提高,它的抗压强度较高,完全满足建筑规范,适用范围广泛。
一种制备极性橡胶/有机小分子杂化阻尼的层状复合材料方法,其做法是:a、将两层含交联剂的橡胶层叠合,且在两层橡胶层之间夹有一层极性橡胶/有机小分子混炼层,得到叠合材料;b、将步骤a得到的叠合材料进行模压及硫化,橡胶层发生交联反应形成交联层,极性橡胶/有机小分子混炼层产生杂化效应,再经淬火处理即得;或者,将步骤a得到的叠合材料进行模压及一段硫化、再二段硫化,橡胶层发生交联反应形成交联层;极性橡胶/有机小分子混炼层产生杂化效应,再经淬火处理即得。该方法制得的极性橡胶/有机小分子杂化阻尼的层状复合材料阻尼性能好、热稳定性优良,其材料阻尼性能保持稳定的时间长,可广泛应用于各种减振降噪场合。
本申请涉及高分子改性技术领域,具体涉及一种彩色耐热、阻燃聚甲基丙烯酸甲酯复合材料及其制备方法,所述制备方法采用甲基丙烯酸甲酯、二乙烯基苯、α‑甲基苯乙烯共混以产生适宜的交联结构,该交联结构可以有效减少或抑制材料燃烧时的熔融滴落现象,并促进材料成碳,减慢燃烧速度,并且在燃烧成碳后,生成的碳层覆盖在材料表面可以阻止继续燃烧,通过该方式,提升了聚合体系的阻燃性能,使得阻燃剂的用量得以减少。得益于此,本申请所述彩色耐热、阻燃聚甲基丙烯酸甲酯复合材料相容性良好,力学性能和阻燃性能提升明显,并且可以通过色膏赋予颜色,在添加阻燃剂、色粉后仍然具备较好的力学性能和耐热性能,可以满足日常使用需求。
本发明提供了一种Al‑Ti‑C‑SiC复合材料及其制备方法,解决了现有技术中的Al‑Ti‑C中间合金在作为细化剂使用时,铝合金材料的细化处理效果不理想的技术问题。它由下述重量百分比的原料制成:Al粉:48%‑53.3%;Ti粉:36%‑40%;C粉:6%‑6.7%;SiC粉:0‑10%;各原料的重量百分比之和为100%。本发明制备的Al‑Ti‑C‑SiC复合材料包含纳米SiC和微细TiC颗粒,在使用的过程中,可以使用到晶粒细化处理中和变质处理中,晶粒细化效果良好。
本发明提供了一种含有序微球阵列的复合材料及其制备方法,属于功能材料制备技术领域。本发明基于丝网印刷法,利用刮板将微球填充于排列规则的丝网网孔中,撤掉丝网后即可得到有序微球阵列。本发明利用丝网网孔使微球呈现出规则排列,微球的排列方式可控,且适用微球的粒径范围大,可实现较大微球的规则排列,操作简单、成本低、效率高,适合大面积二维微球阵列以及大体积三维微球阵列的制备。采用本发明提供的方法制备的复合材料中,微球规则性排列形成的阵列可增强材料的功能性,能够应用在电磁屏蔽、辐射屏蔽、催化以及光过滤等领域。
本发明公开了一种可熔融加工的改性聚乙烯醇?石墨烯复合材料的制备方法,即在一定量的去离子水中,加入可熔融加工的改性聚乙烯醇,超声分散或者机械搅拌溶解至均匀,得到可熔融加工的改性聚乙烯醇水溶液;再将Hummers法制备的氧化石墨烯均匀分散一定量的去离子水中,获得均匀分散液;后将氧化石墨烯的分散液缓慢加入到可熔融加工的改性聚乙烯醇的水溶液中,继续搅拌,得到可熔融加工的改性聚乙烯醇?氧化石墨烯混合溶液,在可熔融加工的改性聚乙烯醇?氧化石墨烯混合溶液中加入还原剂还原氧化石墨烯后干燥,得到可熔融加工的改性聚乙烯醇?石墨烯复合材料。本发明与现有技术相比的优点是:制备方法简单,工艺易于操作、控制,环保、能耗低,可广泛应用与推广。
本发明提供了一种明胶基纳米复合材料及其制备方法。本方法首先将环氧丙基三烷基氯化铵溶液与质量分数为(5~40)%的明胶水溶液共混制备季铵盐化明胶水溶液,之后向混合溶液中缓慢滴加纳米粘土水溶液并于温度30~70℃搅拌反应2~8小时,然后再进一步加工成型。本发明提供的明胶基纳米复合材料具有较好的机械性能和热稳定性;产品安全有效,无毒副作用;废弃物可降解,不造成环境污染;可应用于纺织领域、生物医用材料领域、食品包装领域、药品包装领域及日用化妆品领域。
本发明涉及一种填充型高聚物导电多孔复合材料的制备方法,本发明的目的在于提供一种工艺简单可靠、产品质量稳定、生产成本低的填充型高聚物导电多孔复合材料的制备方法,该制备方法包括以下步骤:A.高聚物有机溶剂溶液的配制;B.高聚物有机溶剂溶液与导电材料的高速混合;C.压制成型。通过使用本发明提供的制备方法,可以克服目前生产工艺成本高,工艺复杂的缺点。
本发明公开了一种纤维布增强改性聚芳硫醚砜复合材料及其制备方法,其特点是将聚芳硫醚砜树脂100重量份,聚苯硫醚树脂10-100重量份和热稳定剂1-10重量份,于温度100~150℃烘箱中干燥6~8h,并在高混机中共混;共混物料加入双螺杆挤出机于温度290~340℃熔融挤出造粒,在温度100~150℃干燥6h~8h;粒料经单螺杆挤出机在温度290~340℃挤出,通过三辊压光机定型得到膜片;将上述膜片与纤维布以A层/B层单元结构顺序交替叠合的方式形成纤维布增强聚芳硫醚砜复合层:A层为上述聚芳硫醚砜基共混物膜片,B层为增强纤维布;将上述复合层在温度290~360℃和10~40MPa下热压10~40min,待温度冷却至230℃取出,获得该纤维布增强复合材料。
本发明涉及航空发动机零部件制造技术领域,具体涉及基于炭炭复合材料的整体叶盘预制体的批量致密化方法,将底层垫块放在衬板上,然后依次将预制体放在底层垫块上,预制体之间用环形垫块隔离,再用上盖板盖上,通过沉积装置改变气流路径,提高预制体的密度均匀性,针对预制体沉积过程中密度的变化,设计相应的沉积装置和工艺参数,实现等温CVI沉积过程中的快速致密化。本发明的方法在沉积装置中沉积300 h后,预制体密度可达到1.6 g/cm3以上,实现了多个预制体一次装炉,提高了生产效率,实现批量致密化生产,同时为基于炭炭复合材料的整体叶盘预制体批量致密化生产提供了新的方法,对促进整体叶盘的应用发展具有重要意义。
本发明涉及一种3D打印用高熵合金增强镍铝复合材料球形粉末及制备方法,粉末包括高熵合金和镍铝合金,高熵合金所占质量比为10~40%;镍铝合金各元素质量比为镍:50~90%、铝:10~50%;高熵合金各元素原子比为铬:10~25%、锰:10~25%、铁:10~25%、钴:10~25%、镍:10~25%。方法包括:A、将铬、锰、铁、钴、镍放入坩埚;B、抽真空;C、坩埚加热,溶液下落;D、氩气,凝固;E、将镍、铝放入坩埚,重复步骤B~D;F、按比例混合。采用电极感应熔炼气雾化法制得高熵合金和镍铝合金颗粒,按比例混合制得3D打印原材料。解决熔炼方式制得高熵合金增强镍铝复合材料,成本高,工序复杂的问题。
本发明涉及高分子材料技术领域,涉及一种高分子量高立构聚乳酸复合材料的制备方法。本发明提供一种高分子量高立构聚乳酸复合材料的制备方法,具体为:将改性聚左旋乳酸与聚右旋乳酸于100~200℃熔融共混1~6min得到;改性聚左旋乳酸与聚右旋乳酸的比例为:90~70:10~30;改性聚左旋乳酸以线性聚左旋乳酸、过氧化二异丙氨、季戊四醇三丙烯酸酯和二硫化四乙基秋兰姆为原料通过熔融共混制得。本发明的方法可采用挤出成型工艺,共混时间5min即可,有利于工业化生产;并且本发明方法实现了当聚左旋乳酸与聚右旋乳酸比例为70:30的情况下就全部形成了立构复合晶,即进一步降低了聚右旋乳酸的用量。
一种基于磁介复合材料的叠层低通滤波器,属于材料与器件技术领域。包括电感,以及位于电感正上方和正下方的电容,所述电感为由多层带线圈的基体材料组成的螺旋线圈,相邻层线圈采用金属通孔连接,所述电容由多层带“十”字形金属层的基体材料组成,其特征在于,所述基体材料为磁介复合材料。本发明通过将磁性与介电材料复合,得到一种介电常数和磁导率接近、同时具有低损耗的新型磁介复合陶瓷材料;并基于此提供了叠层低通滤波器,为LTCC元器件的小型化、集成化提供了一种有效解决方案。
本发明涉及树脂基纤维增强复合材料预浸料热压罐成型技术领域,具体涉及一种异形中空结构复合材料零件成型芯模的加工方法,其采用芯模成型模具,芯模成型模具上具有成型空间,成型空间用于成型芯模成型,成型空间的壁面为成型表面,包括以下步骤:将软模坯料铺叠到成型表面上;对软模坯料和芯模成型模具进行加压,使软模坯料与芯模成型模具紧密接触;固化软模坯料,形成软模;向软模中浇筑水溶性材料,直至软模内腔被完全填充;固化水溶性材料;脱模。通过本发明提供的以上加工方法得到的成型芯模具有加工简单、脱模方便、成本较低的优点。
一种低温自活化制备碳包覆锡基复合材料的方法,属于储能材料制备技术领域。本发明率先提出了以纤维素或纤维素衍生物作为碳源与锡源共同构建凝胶体系进行低温烧结合成碳包覆锡基复合材料的工艺,由于工艺温度低(250~400℃),相比传统高温烧结(通常800℃以上),明显降低了能耗,同时也避免过度碳化而提高了产率。同时合成工艺能在大气气氛下进行,省去保护气氛,并且空气活化使得外包覆碳层具有多孔性结构和富氧官能团,这样不仅降低了对工艺和设备的要求,而且有利于提高倍率特性。本发明方法简单可控,在保证成本控制的同时有利于经济效益的提升,所用原料易于获得、来源广泛、品质稳定、取材环保,因此可实施性强,工业化难度小,易于实现批量生产。
本发明提供了一种柔性长链多胺基聚醚胺改性羧基化氧化石墨烯,并进一步制备得到了其环氧纳米复合材料体系。本发明制备的表面富含柔性链氨基的多聚醚胺改性羧基化氧化石墨烯在低剂量的添加下,可以大幅度提高环氧纳米复合材料的力学性能,特别是韧性(断裂伸长率)和压缩性能的提高异常显著,具有重要的应用前景。
本发明公开一种高性能MC尼龙/石墨烯纳米复合材料及其制备方法,其特点是:将100份己内酰胺在90℃~130℃使之完全融化,加入0.1-20份经偶联及还原处理的氧化石墨烯,在功率100-3000w、频率10000-100000HZ的超声作用下分散10-100min;升温至125℃~150℃,减压蒸馏除去水分;然后将0.01-10份碱催化剂加入反应釜内,再次进行真空蒸馏除水,升温至135-160℃,卸除真空,并迅速加入0.01-10份多异氰酸酯活化剂,搅拌均匀,迅速注入已预热至160-200℃的模具中,聚合反应20-120分钟,自然冷却后脱模。
本发明公开了一种制备球形颗粒复合材料的方法,采用冷喷涂法由下至上依次重叠制备多层基体金属层,每当制得一层基体金属层,则在当前层基体金属层上以阵列的方式均匀打孔,并在所打的孔内一一对应放置增强相球形颗粒,然后机械震动当前层基体金属层,使得强相球形颗粒完全掉入所打的孔内。本发明所述制备球形颗粒复合材料的方法有喷涂、打孔、植球三个步骤,相对于传统粉末冶金需要6‑8个步骤,大大节省设备投资和操作工艺;成型效率高,缩短生产周期;产品均匀性好,理化性能优异;工艺不引入杂质。
本发明公开一种高温宽带电磁吸收复合材料的曲面薄壳结构的加工方法,通过使用硬度高、耐磨性好的硬质合金立铣刀和球头铣刀,提高换刀的频率保持切削刃锋利,并采用小进刀的加工方式,减小切削力;在切削过程中持续使用乳化液降低工件表面温度,避免产生打火现象,保证高温宽带电磁吸收复合材料薄壳结构的加工精度;通过设计装夹工装,尽量避免装夹力直接作用于工件表面导致材料开裂损坏,加工尺寸精度高、可操作性强,产品加工一致性好,完全满足高集成度结构功能一体化共形天线的制造需求,确保薄壳结构在加工过程中不产生裂纹、崩边等问题,并保证各处加工精度公差控制在±0.03mm。
本发明公开了一种氧化亚锡/石墨烯异质结复合材料及其制备方法、应用和以其为宿主的金属锂负极。首先通过聚合物辅助液相合成方法,制备氧化亚锡纳米片;然后对石墨烯纳米片进行正电修饰,诱导氧化亚锡与石墨烯于液相环境中交替层叠组装,制备氧化亚锡/石墨烯异质结材料;将该异质结材料均匀涂覆于铜箔集流体上,控制该电极上的锂金属沉积反应,制备锂金属‑异质结复合电极。本发明获得氧化亚锡/石墨烯异质结复合材料的具有良好导电性和良好亲锂性,以其为金属锂负极的支撑宿主材料能够实现锂金属的可逆沉积和剥离,并在循环过程中抑制金属锂的体积膨胀及锂枝晶的生长,获得一种高性能的锂离子电池锂金属负极。
本发明公开了一种金刚石/金属复合材料的制备方法,属于电子封装材料领域。该方法包括金刚石颗粒表面镀覆薄膜、制作熔渗装置、热等静压、冷却脱模等4个步骤。本发明将传统熔渗方法中的预制体制备和熔渗两个步骤合二为一,利用热等静压熔渗技术实现高致密度、高体积分数、高均匀性、低变形的金刚石/金属复合材料的高效率制备,所制得的材料可作为第三代半导体的封装材料使用。
本发明为聚合物一秸杆复合材料管道的生产方法,其步骤如下:将包括如下组分和用量的物料高速搅拌混配成复合材料:聚合物30~90、秸杆粉10~70、冲击改性剂0~20、发泡助剂0~1.5、润滑剂0~4、PVC稳定剂0~6、加工助剂0~4将复合物料加入挤出机制成管道。
本发明公开一种导热聚甲醛复合材料及其制备方法,其特点是:将POM树脂100份与抗氧剂0.1~0.3份、甲醛吸收剂0.05~2份、甲酸吸收剂0.05-0.5份及经含羟基或胺基的偶联剂表面处理的导热填料0~40份加入高速混合机中混合,再用排气式双螺杆挤出机熔融混炼,挤出造粒。螺杆转速50-200转/分,料筒温度140-220℃,获得导热POM复合材料。
本发明公开了一种原位填充半芳香聚酰胺复合材料的制备方法,其特点是按重量份计,将半芳香聚酰胺预聚体1000~5000份、催化剂1~50份、填料10~5000份和分子量调节剂1~10份加入反应挤出机,在温度290~330℃、螺杆转速20~200rpm和真空度0.04~0.09MPa下反应挤出;挤出物经牵引、冷却、切粒和干燥后获得原位填充半芳香聚酰胺复合材料。
本发明提供了一种复合材料及其制备方法和用途,复合材料包括:内核,包含玉米蛋白和单宁酸的复合物;和外壳,包含分别接枝到玉米蛋白和单宁酸的复合物上的亲水聚氨基酸和疏水聚氨基酸,亲水聚氨基酸含有亲水链段,疏水聚氨基酸含有疏水链段。本发明能够与脱矿牙本质和脱矿牙釉质有很好的结合,并促进牙体硬组织再矿化。
本发明公开了一种掺锂的纳米羟基磷灰石复合材料,它是复合了锂的羟基磷灰石,其中,Li/(Ca+Li)的摩尔比为0.5~1.5%。本发明掺锂的纳米羟基磷灰石复合材料具备良好的生物相容性及生物学活性,植入体内后能很好的修复股骨头坏死,可以制备成为骨修复材料,为骨缺损修复提供了新的选择。

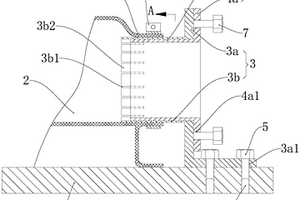

本发明公开了一种复合材料整体化接头的成型工装及成型方法,属于复合材料成型工装和工艺技术领域。成型工装包括整体化接头、用于整体化接头定型的橡胶软模和用于加压固定的固化组装成型模,所述固化组装成型模包括底座、软模固定架和定位块,所述橡胶软模固定在底座上,橡胶软模顶部模嵌有带定位孔的金属镶块;所述软模固定架横跨于橡胶软模上方,其底部固定在底座上,软模固定架上对应所述定位孔设置有定位销钉,所述定位销钉插入定位孔中对整体化接头加压固定。采用本发明所述的成型工装及成型方法,可保证整体接头的腹板面与底板面的垂直度,保证R区加压均匀,减少产品强度缺陷和性能缺陷。
本发明提供的一种锂硫电池隔膜用铁酸铋@二氧化钛(BFO@TiO2)复合材料及制备方法,属于锂硫电池技术领域。该铁酸铋@二氧化钛复合材料包括多孔空心球结构二氧化钛,以及附着于所述二氧化钛外表面、内表面及孔隙内的铁酸铋颗粒。铁酸铋由于其自身不对称晶体结构产生自发极化从而化学吸附多硫化物,同时多孔空心球结构的二氧化钛为吸附多硫化物提供更大的比表面积及更多的活性位点,有效减少了多硫化物穿过隔膜的可能性,降低了穿梭效应。此外铁酸铋颗粒与二氧化钛形成的异质结结构提高了铁酸铋离子电导率及电子迁移率,使得被吸附的多硫化物二次利用,降低电池容量的损失。
本发明涉及缠绕设备技术领域,尤其是一种复合材料缠绕设备,包括工作台,所述工作台的上端一侧设有浸胶槽,所述第一电机的输出轴连接有转轴,所述转轴的右侧外部依次套接有顶块和圆柱模芯,两个所述支柱的上部之间连接有滑动杆,所述滑动杆的外侧套接有滑块,所述滑块的下端连接有引线器,所述第二电机的输出轴连接有转盘,所述固定块的外侧通过轴体转动连接有连接杆,所述连接杆的下端通过销轴转动连接有移动杆,所述移动杆的左端贯穿固定板的下端与滑块相连接。本发明操作便捷,可以使得复合材料均匀的缠绕在圆柱模芯上,且圆柱模芯方便更换,降低了工人的劳动强度,提高了工作效率,更加方便使用。
中冶有色为您提供最新的四川成都有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
