河北唐山有色金属电冶金技术理论与应用

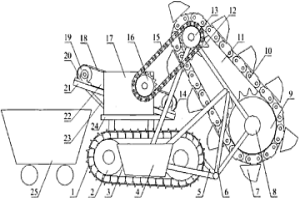

排污沟清淤装置 824

 0

一种沟渠清淤机械，特别是一种用于冶金企业封闭式排污沟淤积物清理的排污沟清淤装置，包括：行走机构、挖掘机构和输送机构。行走机构是整个装置的支撑，它的底盘上固定有支承板；挖掘机构斜向设置在行走机构的前方，利用支架与行走机构连接，通过驱动链与布置在支承板上的挖掘动力箱相关联，驱动链将动力由挖掘动力箱传递给挖掘链，挖掘链带动挖斗循环运行；输送机构设置在行走机构的上方和挖掘机构的后下方，通过支承杆倾斜布置在支承板上，将挖掘机构清理下来的淤泥输送到跟随在装置后面的运泥车中。本发明可替代人工实现排污沟清淤，工人劳动强度低，作业效率高，可在任何季节、任何气候实施清淤，广泛用于沟渠、沉淀池等清淤场合。

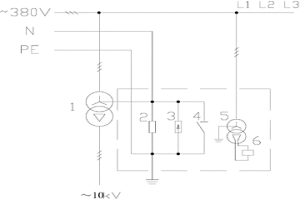

起重机供电电路 1099

 0

本发明公开了一种起重机供电电路，属于冶金起重设备技术领域。供电电路包括电源变压器、限流电阻和击穿保险，电源变压器二次端的中性点直接与零线连接，限流电阻一端与电源变压器二次端的中性点连接，限流电阻的另一端接地，击穿保险的一端与电源变压器二次端中性点相连，击穿保险的另一端接地。本发明解决了起重机供电系统因“电气接地”故障造成的设备停机和电气设备烧损问题，同时，通过检测二次开口三角处的电压值，准确判断接地故障，并起动报警提示。

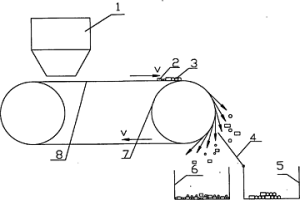

钢球、钢段分选机 1092

 0

一种分选机械,特别是一种钢球、钢段分选机,其组成包括皮带机,输送带套装在皮带机的滚筒上,所述皮带机的驱动辊筒或改向滚筒是电磁滚筒,在皮带机的输送带上方设置有盛装待分选的钢球、钢段的受料斗,在电磁滚筒的卸料侧沿电磁滚筒的切线方向设置有钢球或钢段分隔板,钢球或钢段分隔板的两侧设置有收集钢球钢段的容器。与人工钢网筛选相比,本发明分选效果好,工作效率高,具有结构简单、操作方便等优点,用其代替人工操作,可节省大量分选人力和时间。解决了现行水泥、冶金矿山行业球磨机研磨体的磨损及破碎后的分选问题。

高鳞石英含量硅质耐火材料及其制备方法 1018

 0

本发明涉及一种高鳞石英含量硅质耐火材料及其制备方法,属耐火材料领域。该硅质耐火材料所用原料以及原料的重量百分比为:≤2.26MM的结晶硅石颗粒料55～74%,以结晶硅石与废砖制备的≤0.074MM混合细粉料20～30%,矿化剂氧化钙2～3%,矿化剂氧化亚铁1～2%,添加剂氮化硅2～8%,添加剂碳化硅1～2%。其制备方法是将上述原料干混1分钟后加入浓缩纸浆废液混炼8分钟,坯体成型压强≥100MPA,坯体经60℃～100℃干燥10小时后再经1400～1430℃高温烧成,保温时间5～7小时。该硅质耐火材料的鳞石英含量及致密度比对比样高,本发明可为冶金焦炭及煤化工工业提供一种新型硅质耐火材料。

低屈服强度耐火抗震建筑用钢及其生产方法 997

 0

本发明公开了一种低屈服强度耐火抗震建筑用钢及其生产方法，属于冶金技术领域。所述建筑用钢的化学成分组成及质量百分含量为：C:0.005～0.015%，Si≤0.05%，Mn≤0.20%，P≤0.015，S≤0.003%，Als：0.015～0.025%，Nb：0.008～0.015%，Ti：0.010～0.025%，Mo：0.015～0.025%，N≤0.0030%，其余为铁和不可避免的杂质。其生产方法包括冶炼、连铸、铸坯加热、轧制、自回火工序。本发明轧后采用自回火方式消除钢板内部应力，钢板具有较低的屈服强度和优良的韧性，高温条件下屈服强度衰减不高于1/4。

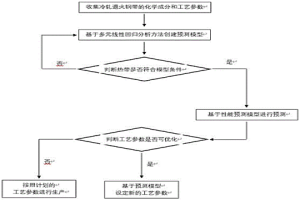

基于多元线性回归分析的冷轧钢带力学性能预测模型 820

 0

本发明涉及一种基于多元线性回归分析的冷轧钢带力学性能预测模型，属于冶金行业冷轧技术领域。技术方案是：将钢带退火前的抗拉强度、屈服强度和设定的退火温度、退火工艺速度和平整机延伸率分别代入预测模型回归方程表中，对钢带力学性能进行预测；将获得预测值与目标值进行比较，如果预测值能够达到目标值的要求，则按照设定的退火温度、退火工艺速度和平整机延伸率组织生产；如果预测值不能达到目标值的要求，则对设定的退火温度、退火工艺速度和平整机延伸率进行调整，并按照调整后的退火温度、退火工艺速度和平整机延伸率组织生产。本发明的有益效果是：能够预报不同退火工艺条件下的冷轧退火钢带力学性能，进而提高冷轧退火钢带的工艺控制水平。

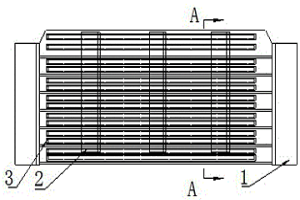

环冷机台车篦板 1042

 0

本发明涉及一种环冷机台车篦板，属于冶金行业环冷机台车设备技术领域。技术方案是：包含支撑角钢（1）、加强筋（2）和蓖板本体（3），蓖板本体（3）上设有两道通风长槽，所述蓖板本体（3）上的两道通风长槽上下布置，上方的通风长槽为矩形槽，下方的通风长槽为梯形槽，蓖板本体（3）固定在三个平行布置的加强筋（2）上，所述加强筋（2）为锯齿形，蓖板本体（3）的两端设有支撑角钢（1）。本发明的有益效果是：起到了增压的作用，减小了抽风阻力,改善了料层透气性,冷却效果更好，而且增加了使用的牢靠性，能够满足高温、重载的复杂工作环境。

抑制连铸结晶器液面波动的稳态浇铸工艺方法 900

 0

本发明涉及一种抑制连铸结晶器液面波动的稳态浇铸工艺方法，属于冶金行业连铸工艺技术领域。本发明的技术方案是：A.控制结晶器液面不稳定产生的波动叠加频率范围的干扰幅度最低；B.控制铸坯非稳定鼓肚导致的低频率范围内的波动；（3）提高连铸机头部的设备精度；（4）使用新型高效双喷口喷嘴或新型脉冲控制喷嘴。本发明的有益效果是：极大减少了结晶器钢水卷渣导致的铸坯皮下夹杂缺陷，提高了最终产品的表面质量；极大减少了结晶器保护渣润滑不良、结晶器初生坯壳不均匀引起的连铸漏钢等恶性生产事故。

低锰热轧钢及其热轧工艺 1131

 0

本发明涉及一种低锰热轧钢及其热轧工艺，属于冶金技术领域，本发明提供的一种低锰热轧钢，按重量百分比计，所述低锰热轧钢的化学成分如下：C：0.16‑0.20％，Si：0.20‑0.35％，Mn：1.00‑1.20％，P：≤0.030％，S：≤0.015％，Alt：0.015‑0.040％，其余为Fe及不可避免的杂质，具有优异的力学性能，其中，抗拉强度至少390MPa，屈服强度至少550MPa，断后伸长率至少23％，6mm以上厚度钢板冲击吸收功AK至少170J；同时生产成本低。

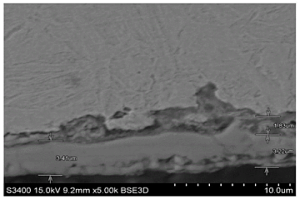

低强度耐铁皮脱落的热成型钢卷及其制备方法 669

 0

本发明属于冶金和轧钢领域，具体涉及一种低强度耐铁皮脱落的热成型钢卷，其包含：C 0.20～0.25％，Si 0.20～0.30％，Mn 1.10～1.50％，Alt 0.02～0.06％，B 0.002～0.004％，P≤0.02％，S≤0.003％，N≤0.005％，余量为铁和不可避免的杂质。所述制备方法包括以下步骤：冶炼并连铸得到钢板坯，将所述钢板坯依次进行加热、热轧、冷却和冷轧，得到带钢；将所述带钢依次进行清洗处理、涂油处理、卷取，得到所述低强度耐铁皮脱落的热成型钢卷钢卷；所述冷却的方式为后段层流冷却；所述轧制过程中所使用的轧辊的粗糙度为6.0‑6.5μm；所述冷轧后得到的所述带钢的表面粗糙度为0.8～1.5μm。采用本发明所述产品及其制备方法能够有效解决由于冷轧热成型钢的强度过高而在冲压成型时表面铁皮易脱落的技术问题。

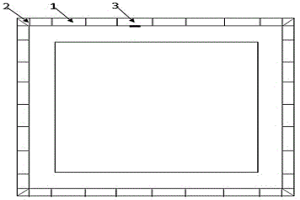

锌锅锅沿保护装置和方法 707

 0

本发明涉及一种锌锅锅沿保护装置和方法，属于冶金行业镀锌锌锅保护技术领域。本发明的技术方案是：八块护板（1）和两块三角护板（2）为一组，设置在锌锅锅沿的一个侧边，八块护板（1）依次排列，通过折页一（3）连接到锌锅的边沿，两侧的护板（1）通过折页二各连接一块三角形护板（2）；四组护板（1）和三角形护板（2）分别设置在锌锅锅沿的四个侧边。本发明的有益效果是：采用匹配的护板，在锌锅升起后展开锌锅护板来对锌锅四周的高压电缆形成保护，避免捞渣作业时锌渣掉落到电缆上烧毁高压电缆，也可以防止气刀运行过程中飞溅的锌渣通过缝隙掉落到高压电缆上使其老化。

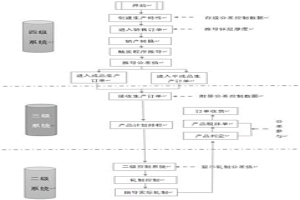

利用信息化手段实现冷轧产品尺寸公差控制的方法 651

 0

本发明涉及一种利用信息化手段实现冷轧产品尺寸公差控制的方法，属于冶金行业制造与信息技术领域。本发明的技术方案是：将客户对产品的尺寸要求以特性值的方式录入到销售订单中，通过SAP系统调用轧制公差值计算模型计算出轧制公差控制值，并共享到半成品的冷轧基板主计划中，最终通过MES系统下传到二级自动控制系统指导生产。本发明借助于ERP（SAP）系统和MES系统的架构体系，通过运用相关性技术、物料需求计划、程序开发、接口技术等，实现对冷轧产品的尺寸轧制控制，提高冷轧产品的轧制成功率。

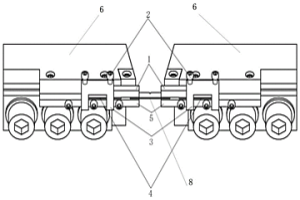

用于薄板冲击性能检测的试样夹持装置及试验方法 748

 0

本发明涉及一种用于薄板冲击性能检测的试样夹持装置及试验方法，属于冶金检测技术领域。该装置包括钳口支撑块（1）、紧固螺栓（2）、夹紧钩（3）、垫片（4）、样片凹台（7）。通过紧固螺栓（2）与夹紧钩（3）固定在冲击试验台横梁（5）与冲击试验台（6）上。通过采用薄板冲击性能检测的试样夹持装置，进行薄板冲击性能的检测方法，解决夏比冲击试验评测高强度薄钢板低温脆性在冲击过程中容易发生样片翘曲的现象，实现了对高强度薄钢板低温冲击强度的评测，保证试验结果的准确性。装置具有制作简单、操作方便。

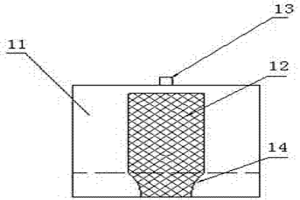

1500MPa以上板材拉伸试验机钳口夹具及使用方法 795

 0

本发明涉及一种1500MPa以上板材拉伸试验机钳口夹具及使用方法，属于冶金行业板材拉伸试验设备技术领域。技术方案是：包含上钳口夹具和下钳口夹具，所述上钳口夹具包含阳模钳口夹具块（11）和阴模钳口夹具块（21），阳模钳口夹具块（11）和阴模钳口夹具块（21）相对应的面上分别设有与相互配合的凸台（12）和凹槽（22），阳模钳口夹具块（11）上的凸台（12）和阴模钳口夹具块（21）上的凹槽（22）上分别刻有网状防滑纹，所述下钳口夹具的结构与上钳口夹具的结构相同。本发明的有益效果是：能够满足1500MPa及以上板材拉伸试验的要求，避免拉伸试验过程中试样与钳口夹具发生脱口，保证拉伸试验的顺利进行。

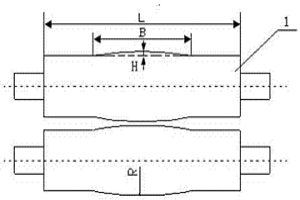

窄带钢轧制方法 1077

 0

本发明涉及一种窄带钢轧制方法，属于冶金行业窄带钢生产技术领域。技术方是：采用五道次以上顺序轧制，倒数最多三道次采用凹辊孔型进行轧制，其它道次采用凸辊孔型进行轧制，所述凸辊孔型包含结构相同且平行布置的两个凸辊，所述凸辊的外表面为向外侧凸出的弧形，所述凹辊孔型包含结构相同且平行布置的两个凹辊，所述凹辊的外表面为向内侧凹进的弧形。本发明的有益效果是：采用凸辊孔型和凹辊孔型进行多道次轧制，并通过调整各道次压下量，改变带钢横截面不同点的延伸率，调整控制板型，改善带钢板型质量。

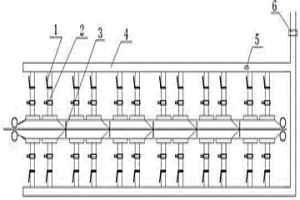

冲压用窄带钢及其超快冷生产工艺 874

 0

本发明涉及本发明涉及一种冲压用窄带钢及其超快冷生产工艺，属于冶金行业窄带钢生产技术领域。包含如下工艺步骤：①转炉冶炼；②热轧包含铸坯加热、粗轧、精轧、超快冷系统、卷曲，带钢进超快冷系统的温度为870～910℃，带钢出超快冷系统的温度为690-720℃，冷却速率为150-200℃/s，所述超快冷系统包含多组冷却装置，相邻两组冷却装置之间设有挡块（3），每组冷却装置包含两个控制冷却单元，每个控制冷却单元包含喷嘴单元以及与喷嘴单元连接的手动蝶阀（1）和气动双层薄膜阀（2），所述喷嘴单元包含多个喷嘴，喷嘴为扇形喷嘴，喷嘴之间设有夹角，喷嘴均匀布置在带钢两侧。本发明热轧采用超快冷系统，细化了晶粒，增加了组织均匀性。

冷轧酸洗酸再生工艺中酸与水转换产生尾气的处理系统 1004

 0

本发明涉及一种冷轧酸洗酸再生工艺中酸与水转换产生尾气的处理系统，属于冶金行业冷轧酸洗酸再生设备技术领域。技术方案是：在预浓缩器的进酸调节阀（10）旁边加装一条旁通管道，该旁通管道上设置调节阀（11）；调节阀不受酸操作模式及水操作模式的控制，随时都可以打开或关闭，调节阀在系统提前置换时打开，正常酸操作模式或漂洗水操作模式时关闭。本发明提前进行酸、水置换，直接由新水操作转换成酸操作；解决了酸再生在酸水转换时尾气含有铁离子，对大气造成的污染问题。置换时的废酸重新回到废酸罐中节约了废酸，避免了酸污染；酸再生减少了排放到水处理的含酸废水，降低了水处理成本。

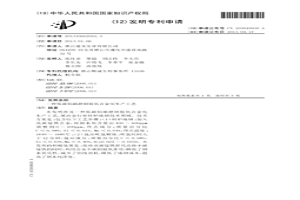

低碳铝镇静钢脱氧合金化生产工艺 824

 0

本发明涉及一种低碳铝镇静钢脱氧合金化生产工艺，属冶金行业转炉炼钢技术领域。技术方案是：包含以下工艺步骤：（1）转炉炼钢：加入高碳锰铁合金，将钢水氧含量由400～600ppm调整到0～200ppm，终点成分：质量百分比C≤0.08%，Si≤0.01%，Mn≤0.04%，终点温度：1640～1680℃；（2）氩站吹氩精炼：吹氩时间大于12分钟，氩站成分：质量百分比C≤0.08%，Si≤0.03%，Mn≤0.40%，ALs0.025～0.055%。本发明的积极效果是：低价高碳锰铁替代高价中碳锰铁的同时，利用合金中碳的脱氧作用，降低了钢水氧化性，减少了铝线消耗，降低了炼钢成本，提高了钢水纯净度。

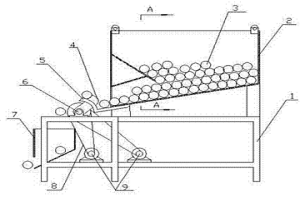

球磨机自动加球配球机 944

 0

本发明涉及适用于冶金、选矿、水泥、发电等行业的球磨机加球设备，尤其是一种球磨机自动加球配球机。包括机架、储球斗、接球斗、传动机构、抓球机构，所述抓球机构包括安装在储球斗底部出球口处的镰状梳齿,以及安装在三段同心套筒轴上的齿板组，所述齿板组的齿板由所述镰状梳齿的齿隙间通过，所述三段同心套筒轴分别与传动机构中的相应电机减速机传动连接，所述储球斗由隔板分隔为大、中、小三个储球室，每个储球室下部出口对应一组齿板组。本发明解决了现有加球机存在的卡球、计数计量不准的问题，具有实时按任意比例配球并加球的功能。

透平机接口应力平衡装置 1122

 0

本实用新型涉及一种透平机接口应力平衡装置，属于冶金设备技术领域。本实用新型的技术方案是：位移测量装置（1）有两个，设置在风机基础平台（5）上，分别位于风机接口管道（4）的两侧；应力平衡装置（2）设置在支架平台（6）上，与风机接口管道（4）相接触。本实用新型的有益效果是：通过采用应力平衡装置，配合透平机组自带轴轴位移检测装置达到零推动位移要求，减少接口管道对机组的推力，甚至有机会达到对机组推力零影响的极限要求；可减少机组轴振动，提高轴寿命，减少由于轴振动而停机的事故，可靠性高，造价低，操作简单。

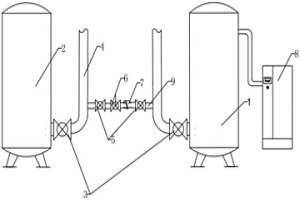

高炉喷煤系统中防止空气断风装置 900

 0

一种高炉喷煤系统中防止空气断风装置，属冶金技术领域，包括空气罐，氮气罐和空压机，所述空压机出口连接空气罐入口，所述空气罐与氮气罐上分别设有管道，管道上设有进口阀，所述空气罐上设有压力传感器，空气罐管道与氮气罐管道之间设有连通管，所述连通管上设有气动阀。本实用新型在氮气罐与空气罐之间设置连通管，当空压机故障引起空气罐内压力降低时，将氮气通过连通管输入空气罐内，对空气压力进行补偿。防止压力突然降低引起输煤管路堵塞。保证安全生产。

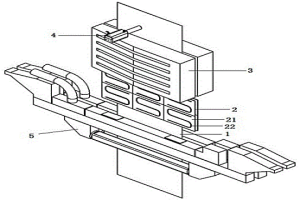

镀铝硅带钢喷粉温度控制装置 683

 0

本实用新型涉及一种镀铝硅带钢喷粉温度控制装置，属于冶金行业镀铝硅带钢生产设备技术领域。技术方案是：该装置设置在镀锌设备和喷粉设备之间，它包含加热器（2）、风机（3）和高温计（4），所述加热器（2）包含两块热辐射板（21）和伴热带（22），每块热辐射板（21）上均设有伴热带（22），热辐射板（21）位于带钢（1）两侧，呈对称布置，两块热辐射板（21）分别固定在风机（3）上，风机（3）上设有测量带钢温度的高温计（4）；所述热辐射板（21）上的伴热带（22）为两排，每排三条。本实用新型的有益效果是：能够保证带钢喷粉前的镀层温度，满足喷粉要求，增加形核质点和形核率，减少晶花尺寸，实现铝硅产品小铝花表面生产。

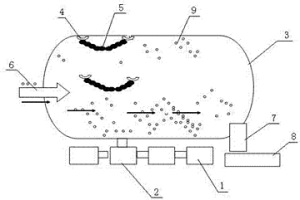

烧结滚筒清理粘料装置 917

 0

本实用新型涉及一种烧结滚筒清理粘料装置，属于冶金行业烧结混料设备技术领域。技术方案是：电机（1）通过减速机（2）与滚筒（3）驱动连接，滚筒（3）的一端为进料端，滚筒（3）的另一端为出料端，滚筒（3）的进料端设有入料皮带（6），滚筒（3）的出料端设有下料口（7），所述下料口（7）的下方设有输料皮带（8），滚筒（3）的内壁上设有多个铁链（5），所述铁链（5）通过固定环（4）固定在滚筒（3）的内壁上。本实用新型的有益效果是：能够彻底清除滚筒内壁上的粘料，避免滚筒电机因超负荷运转而造成的损坏以及电能的浪费。降低工人的劳动强度，防止安全事故的发生。

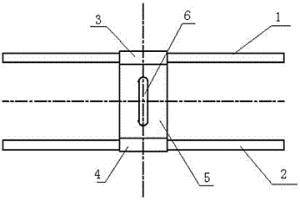

龙门吊排绳器 724

 0

本实用新型涉及一种龙门吊排绳器，属于冶金行业连铸机扇形段维修设备技术领域。技术方案是：包含导向管一（1）、导向管二（2）、套管一（3）、套管二（4）、排绳板（5）和导向槽（6），导向管一（1）和导向管二（2）平行布置，套管一（3）和套管二（4）分别套在导向管一（1）和导向管二（2）上，排绳板（5）的一端与套管一（3）固定连接，排绳板（5）的另一端与套管二（4）固定连接，所述排绳板（5）上设有导向槽（6）。本实用新型的有益效果是：能够限制龙门吊钢丝绳出辊筒后的活动方向，对钢丝绳起升全行程进行了防护，避免了乱绳故障的发生，确保了连铸机扇形段的正常维修，提高了生产效率。

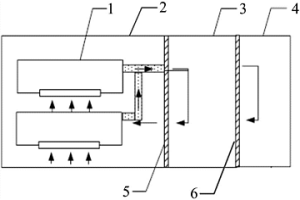

机房冷却系统 1007

 0

本实用新型涉及冶金技术领域，尤其涉及一种机房冷却系统，包括设备柜体、机房、第一密闭空间和第二密闭空间；所述设备柜体放置于所述机房内；所述第一密闭空间与所述机房共用第一墙体；所述第二密闭空间与所述第一密闭空间共用第二墙体；其中，所述第一密闭空间位于所述机房和所述第二密闭空间之间，所述第一墙体上具有第一冷却壁，所述第二墙体上具有第二冷却壁。在本实用新型的机房冷却系统中，利用第一密闭空间的第一冷却壁和第二密闭空间的第二冷却壁能够对机房内的热空气进行冷却，从而实现了对机房的冷却。

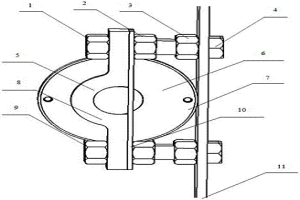

上卷小车套筒调整轮 678

 0

一种上卷小车套筒调整轮，涉及一种镀锌生产线上卷小车套筒调导轮，属于冶金冷轧设备技术领域。调整轮包括轮体机构、紧固调整机构、中间轴（8）、轴座（5），轮体机构通过中间轴（8）、轴座（5）和紧固调整机构安装在小车升降套筒板（11）上。本实用新型安装在上卷小车套筒的外壁，能够及时调整导轮与小车内套筒的相对位置，从而保证小车内套滑轨的直线运动，减少磨损。结构简单、安装调整方便，减少设备事故发生，满足生产要求，节省人力，降低了生产成本。

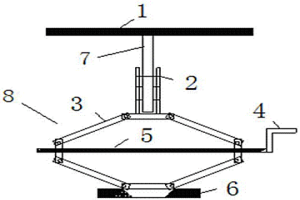

更换炼铁原料输送皮带机下托辊的装置 1038

 0

本实用新型涉及一种更换炼铁原料输送皮带机下托辊的装置，属于冶金行业炼铁原料输送皮带机设备技术领域。技术方案是：包含上横梁（1）、伸缩套管（2）、手柄（4）、螺杆（5）、底座（6）、支撑杆（7）和伸缩架（8），伸缩架（8）固定在底座（6）上，伸缩架（8）与螺杆（5）螺纹连接，螺杆（5）的一端设有手柄（4），上横梁（1）通过支撑杆（7）固定在伸缩架（8）上，伸缩套管（2）套在支撑杆（7）上，所述伸缩架（8）为多个连杆首尾铰接构成的平行四边形结构。本实用新型的有益效果是：皮带机下托辊更换时由背景技术中的四个人，减少到一人即可以完成，降低了工人劳动强度，提高了工作效率。

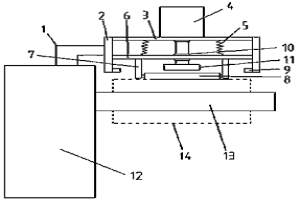

主动式开卷机压紧装置 831

 0

本实用新型涉及一种主动式开卷机压紧装置，属于冶金行业开卷机设备技术领域。技术方案是：包含开口朝下的U型支架、油缸（4）、弹簧（5）、连接板（6）、支臂（7）、压辊（8）、机架（12）和主轴（13），主轴（13）设在机架（12）上，压辊（8）位于主轴（13）的上方，压辊（8）的两端分别通过支臂（7）固定在连接板（6）上，连接板（6）设在开口朝下的U型支架内，U型支架内设有弹簧（5），油缸（4）固定在开口朝下的U型支架上，油缸（4）的活塞杆与连接板（6）驱动连接。本实用新型的有益效果是：结构简单，无需增加复杂的控制系统即可对开卷机钢卷进行主动式的实时压紧。

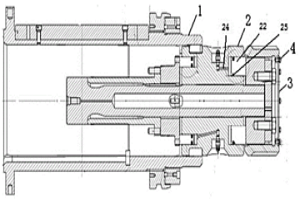

型钢矫直机矫直辊锁紧装置 670

 0

本实用新型涉及一种型钢矫直机矫直辊锁紧装置，属于冶金行业型钢矫直设备技术领域。技术方案是：液压螺母本体（21）和环形活塞（22）设置在缸体（23）内，液压螺母本体（21）、环形活塞（22）和缸体（23）的中心轴线重合，液压螺母本体（21）和缸体（23）之间、环形活塞（22）和缸体（23）之间以及环形活塞（22）和液压螺母本体（21）之间均设有密封圈，液压螺母本体（21）上设有贯穿于环形活塞（22）的进油通道（24）；所述液压螺母本体（21）的一端连接在矫直辊主轴（1）上，液压螺母本体（21）的另一端设有端盖（3）。本实用新型的有益效果是：能够将矫直辊锁紧，避免矫直过程中出现打滑,影响型钢的矫直精度。

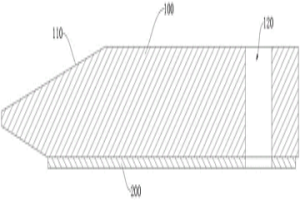

精轧机刮水板以及精轧机 987

 0

本实用新型公开了一种精轧机刮水板以及精轧机，涉及冶金技术领域，解决了现有技术中的刮水板不仅结构复杂制作周期长，且受热容易脱落，导致带钢压入异物，造成资源浪费的技术问题。刮水板包括，刮水板本体，刮水板本体与框架结构可拆卸连接；其中，刮水板本体靠近轧辊的一侧具有倾斜部，倾斜部的倾斜面与轧辊的辊面接触。本实用新型提供的精轧机刮水板，通过在刮水板上设有与轧辊辊面接触的倾斜面的倾斜部省去了现有刮水板中的溜槽结构以及支撑结构，即简化了刮水板的结构，因此降低了刮水板的制造难度，同时避免了现有刮水板的溜槽结构以及支撑结构由于高温原因脱落导致带钢压入异物的问题。
